Абразивный износ корпуса, лопаток и крышек шлюзового питателя потребовал не просто ремонта, а изготовления нового ротора с нуля. Рассказываем, как восстановили узел и вернули в рабочее состояние.
| Параметр | Значение |
|---|---|
| Заказчик | ООО «Биоджоуль» (эксплуатация мини-ТЭС на Курьяновских и Люберецких очистных сооружениях) |
| Оборудование | Роторно-шлюзовой дозатор (питатель) BUSCH GF 23, нержавеющая сталь |
| Место установки | Под циклоном на линии охлаждения выпара сушильного агрегата Haarslev |
| Дефекты | Абразивный износ корпуса, лопаток ротора, торцевых крышек |
| Объём работ | Наплавка и расточка корпуса, изготовление нового ротора, ремонт двух крышек, сборка |
| Задействованное оборудование | Координатно-расточной, токарные (в т.ч. ДИП500), фрезерный, сварочный и слесарный участки |
| Результат | Узел собран, геометрия восстановлена, готов к установке |

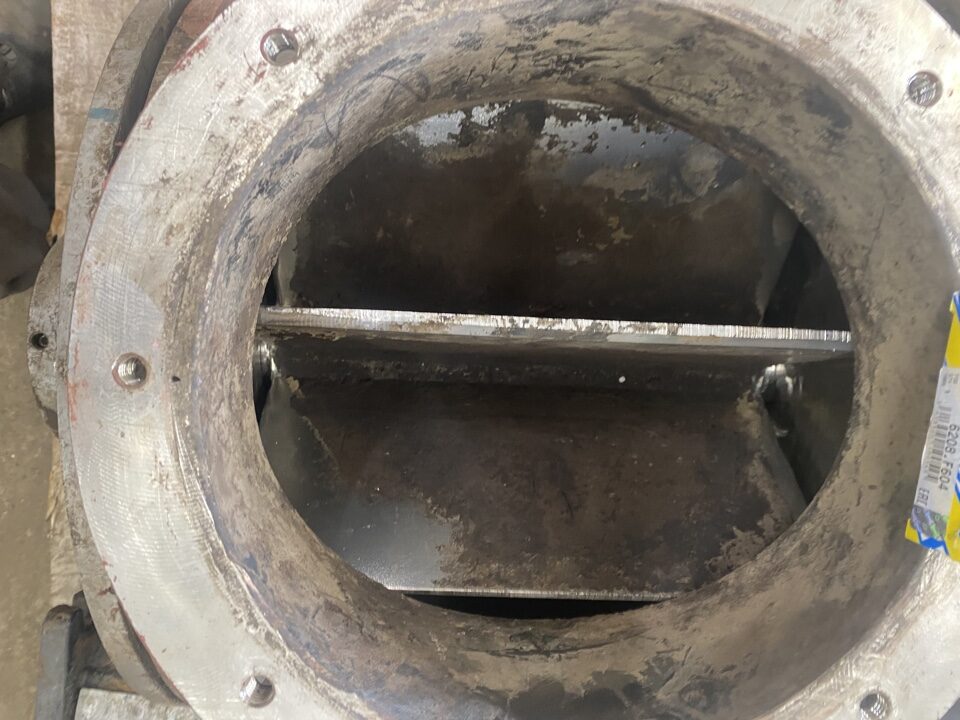

Роторно-шлюзовой питатель обеспечивает герметичную выгрузку осушенного продукта из-под циклона. Среда агрессивная: влажный пар, абразивные частицы, перепады температур. В ходе эксплуатации износились корпус, лопатки ротора и торцевые крышки.
Заказчик доставил узел на наше производство. После разборки выяснилось: старый ротор восстановлению не подлежит — требуется изготовить новый. Корпус и крышки решили отремонтировать локальной наплавкой с последующей мехобработкой.
1. Разборка и дефектовка. Оценили состояние деталей, определили объём работ, разработали КД.

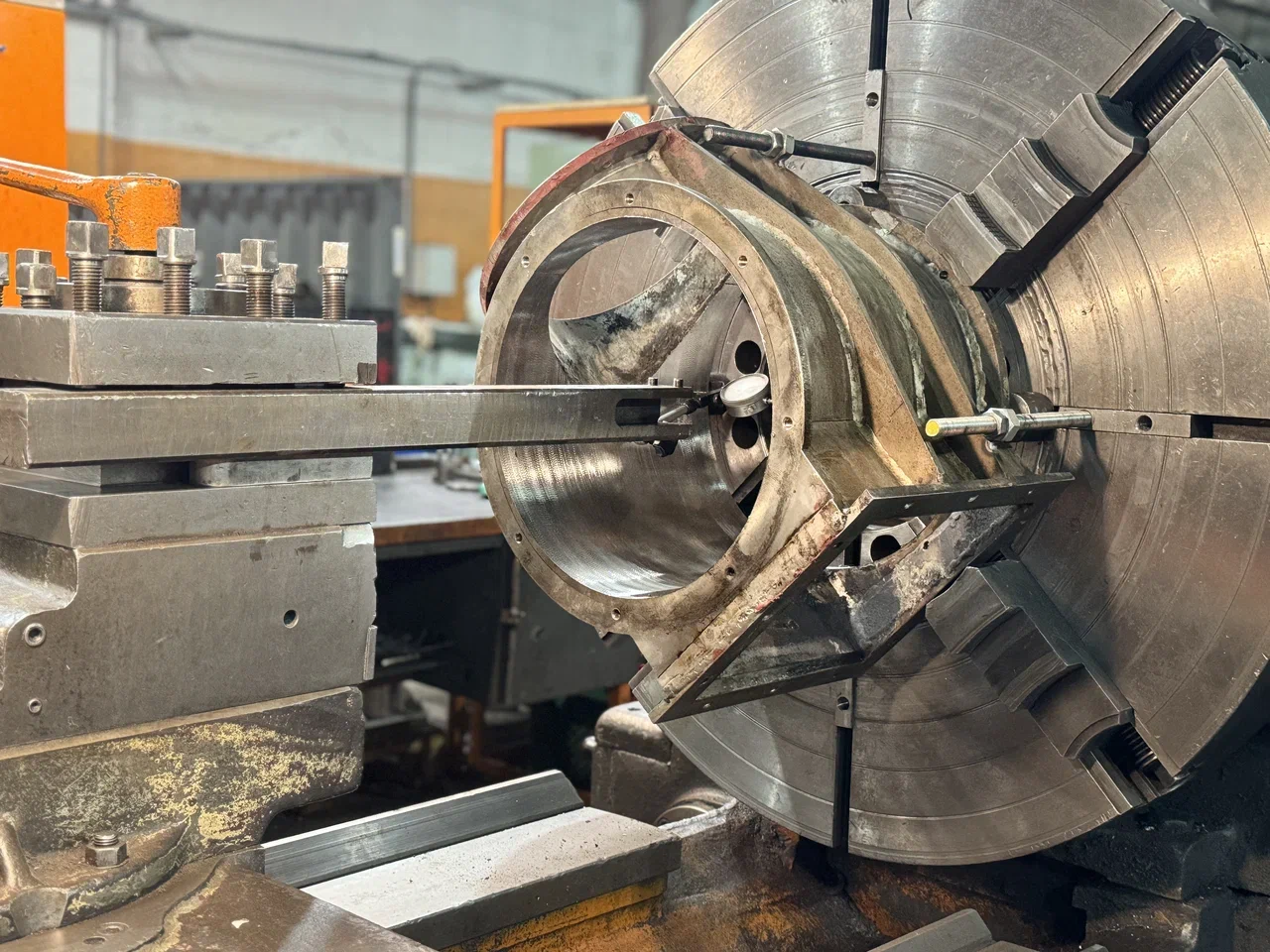

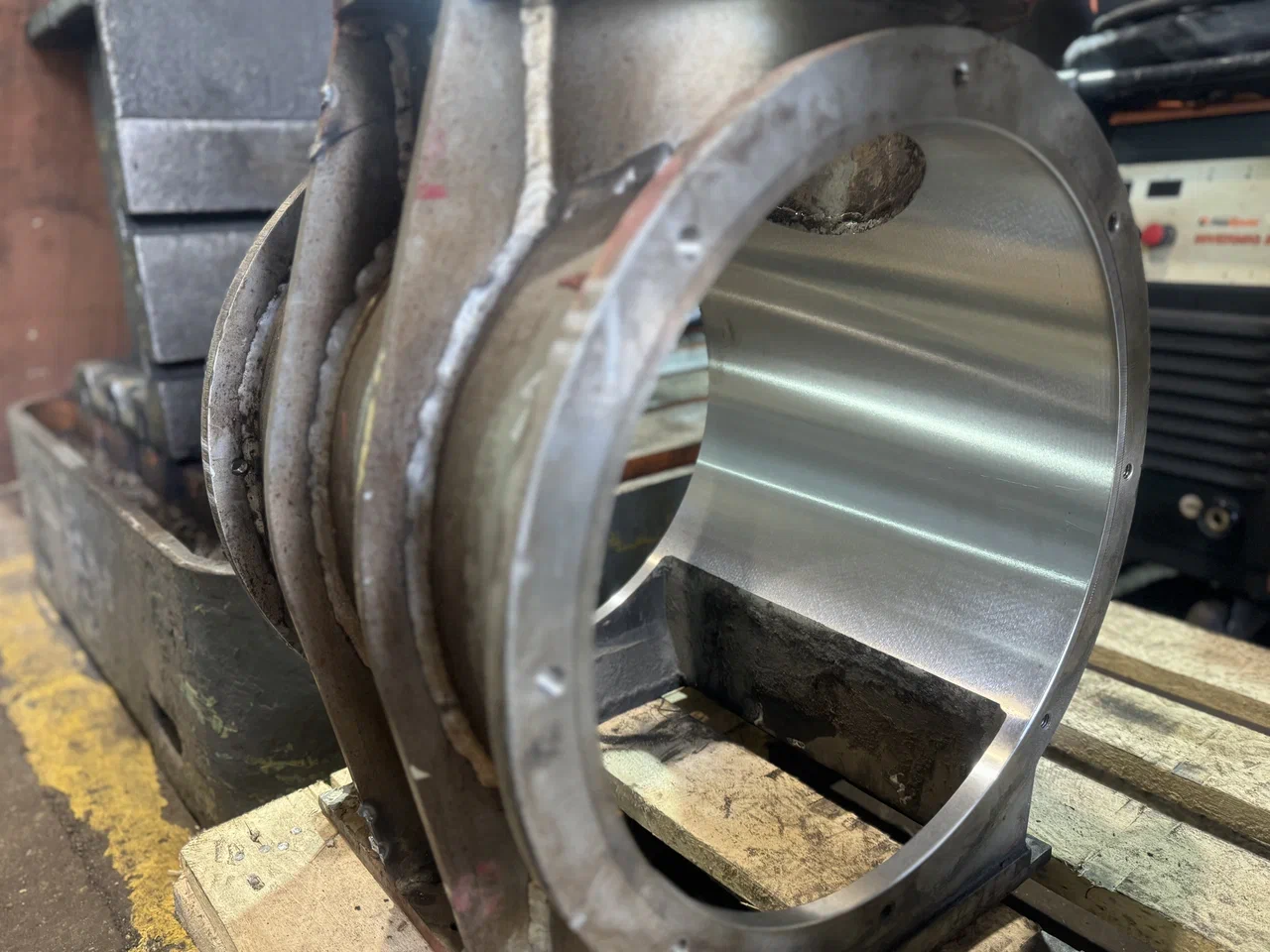

2. Восстановление корпуса. Изношенные участки наплавили нержавейкой, расточили на координатно-расточном станке в ремонтный размер, прошлифовали.

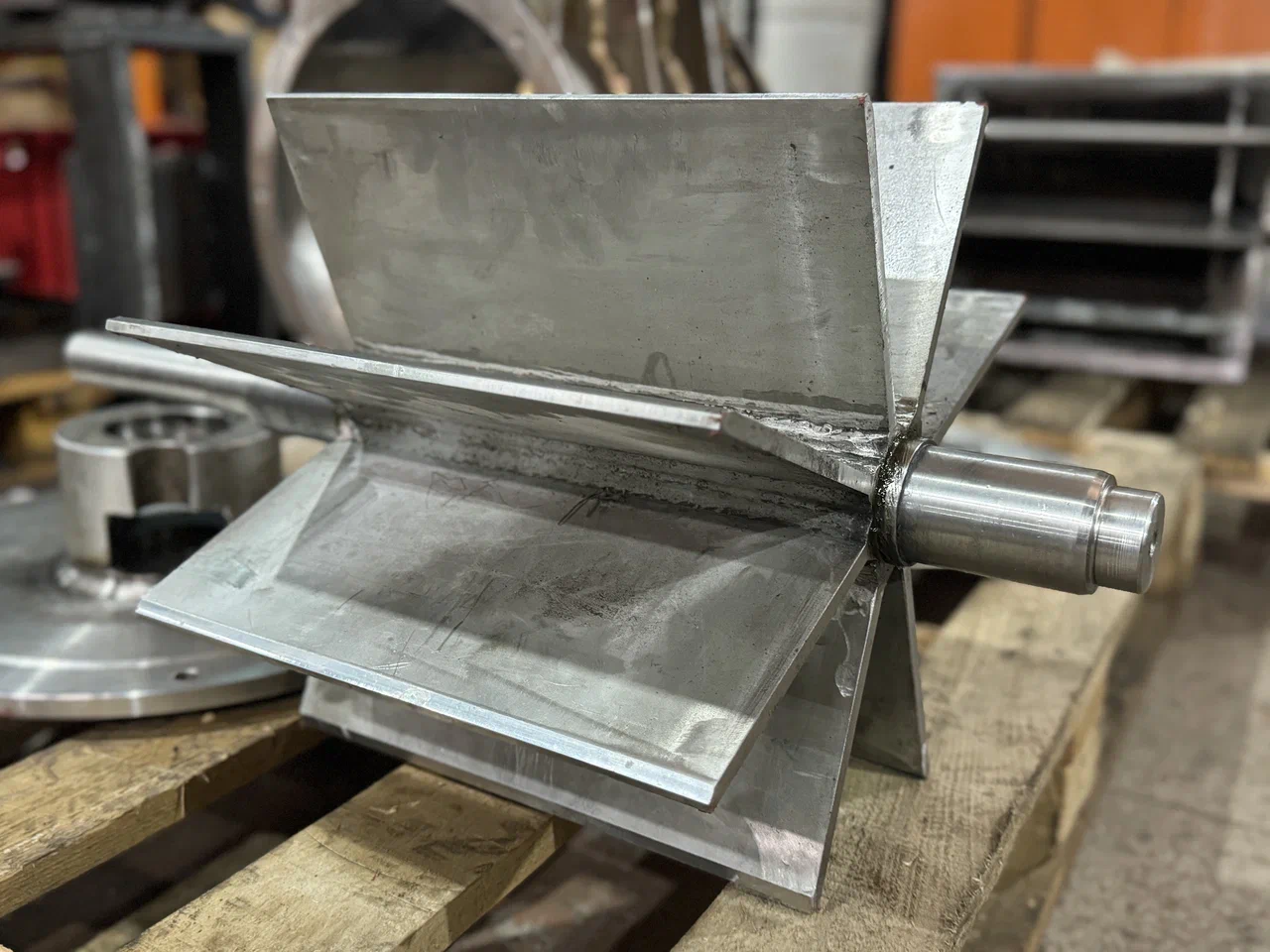

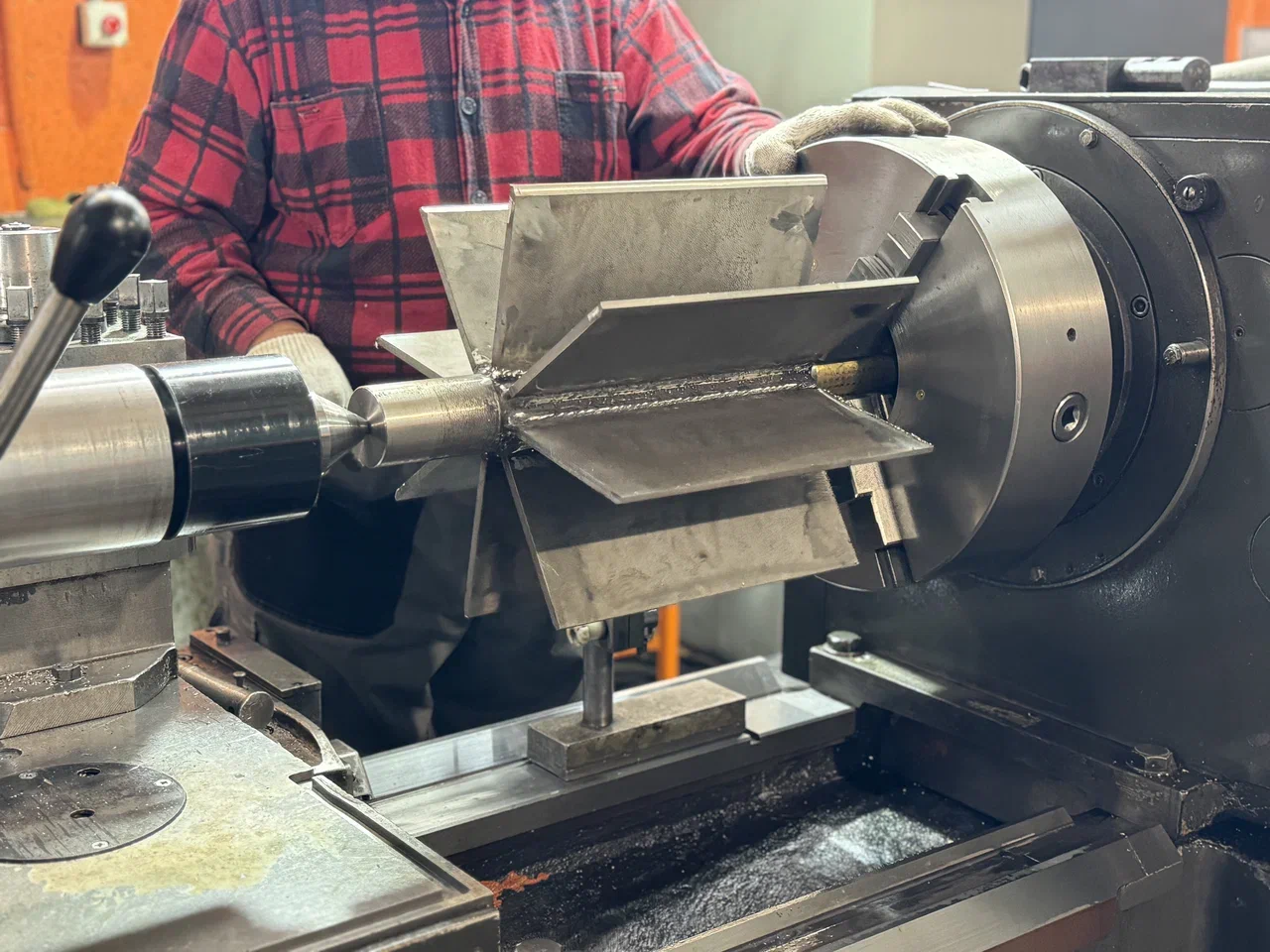

3. Изготовление нового ротора. Из заготовки круга нержавейки изготовили вал, отфрезеровали лопасти, приварили их, затем проточили на токарном станке до проектных размеров и нарезали шпоночные пазы.

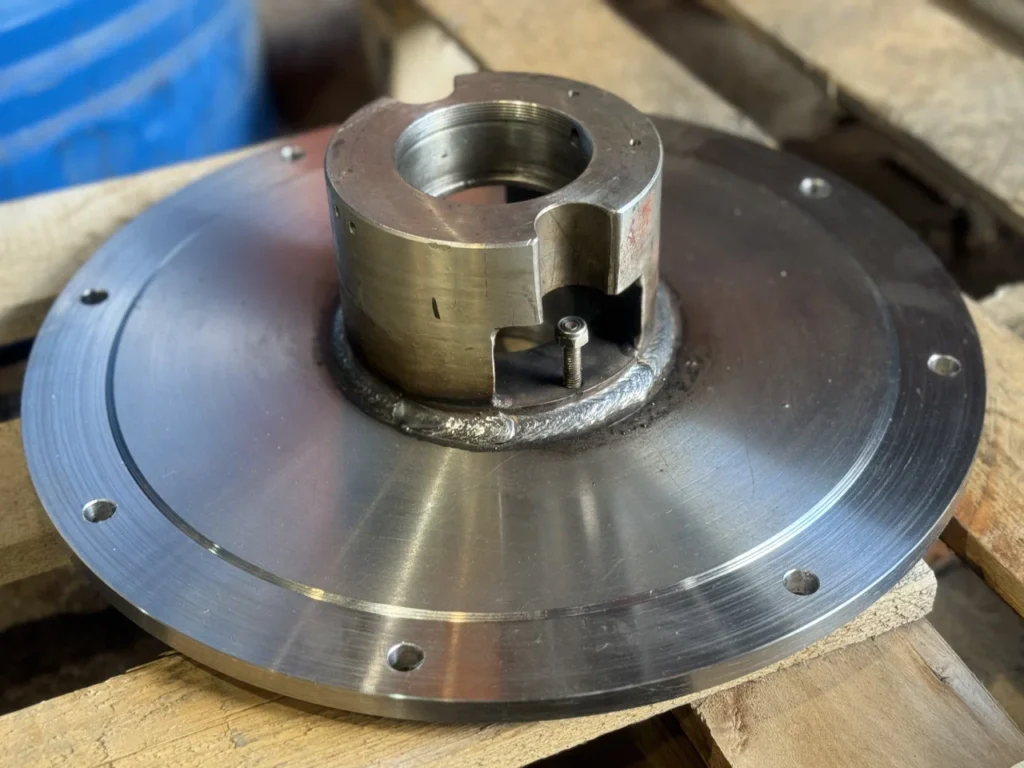

4. Ремонт крышек. Наплавили торцы и буртики, выполнили чистовую токарную обработку, восстановили посадочные места под подшипники.
5. Сборка. Собрали узел с новыми подшипниками, провели контрольные замеры.

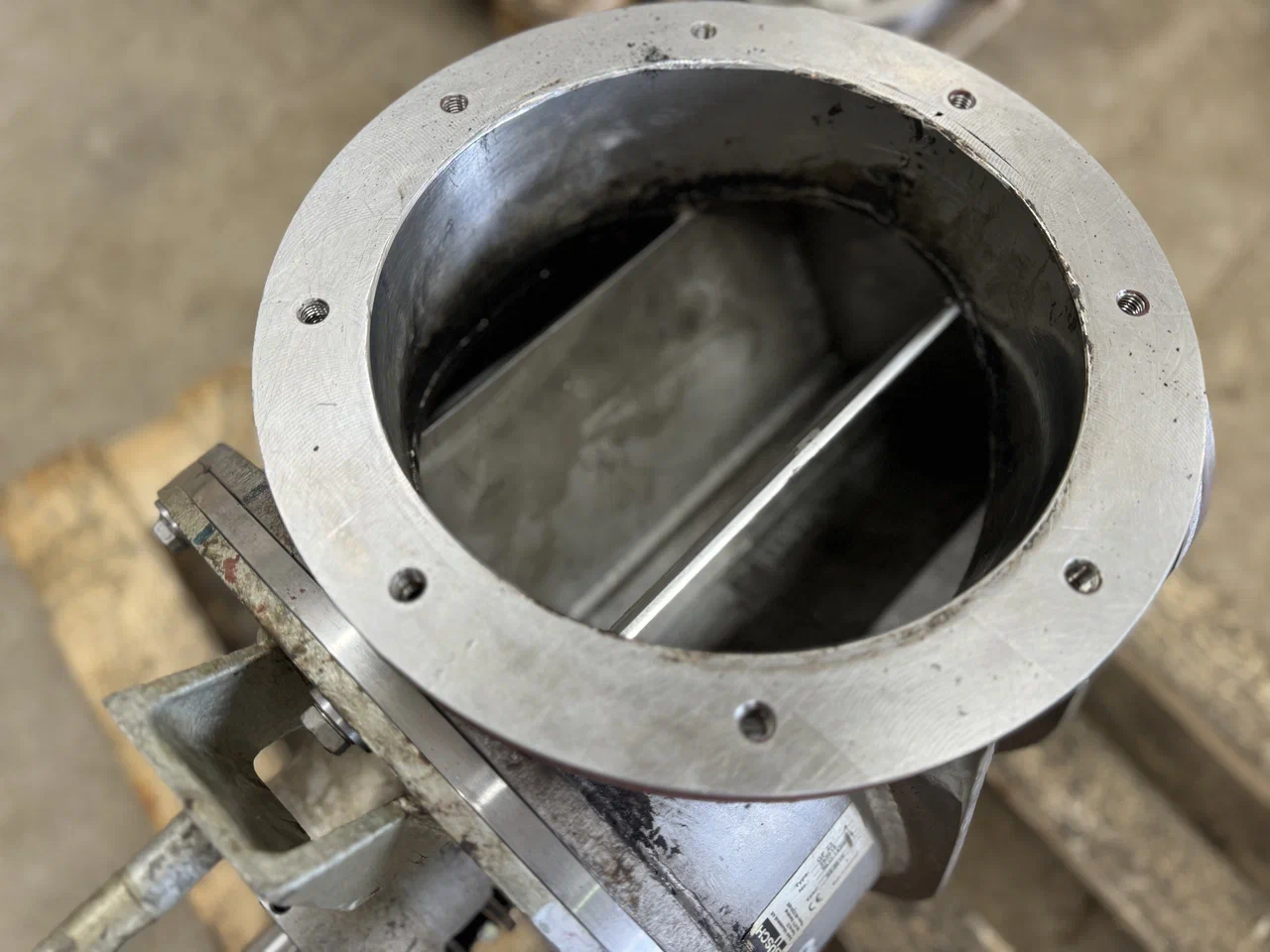

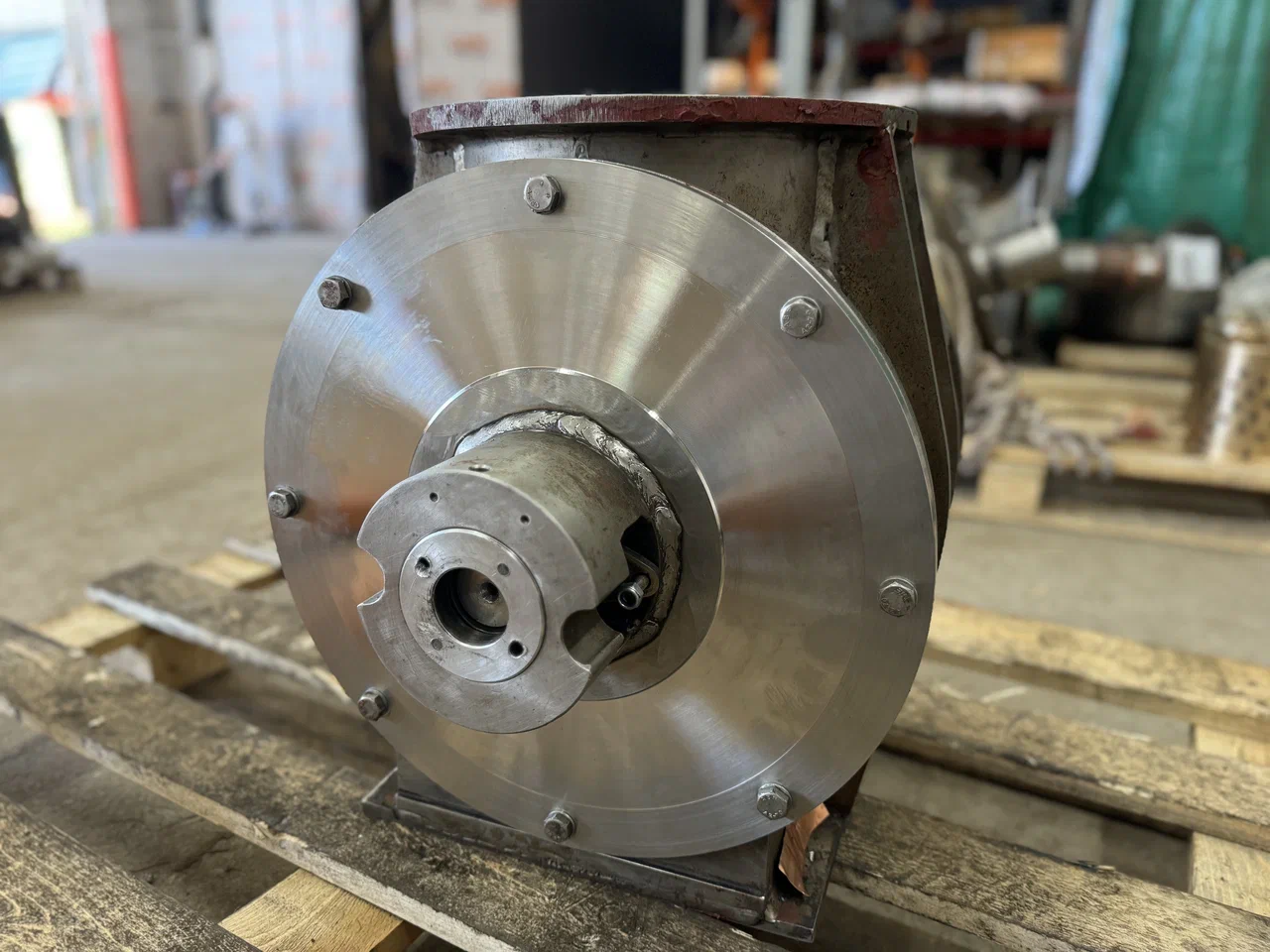

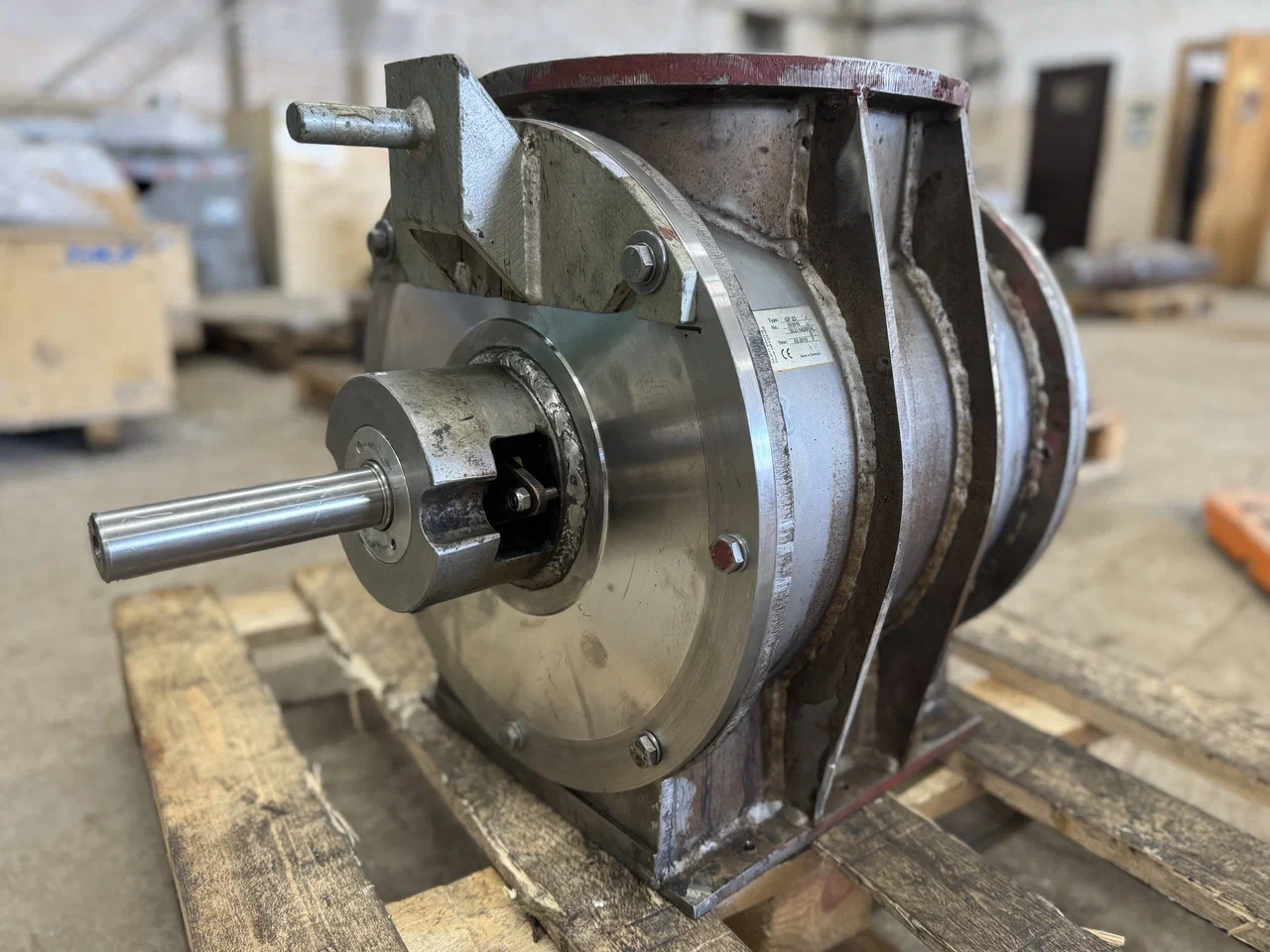

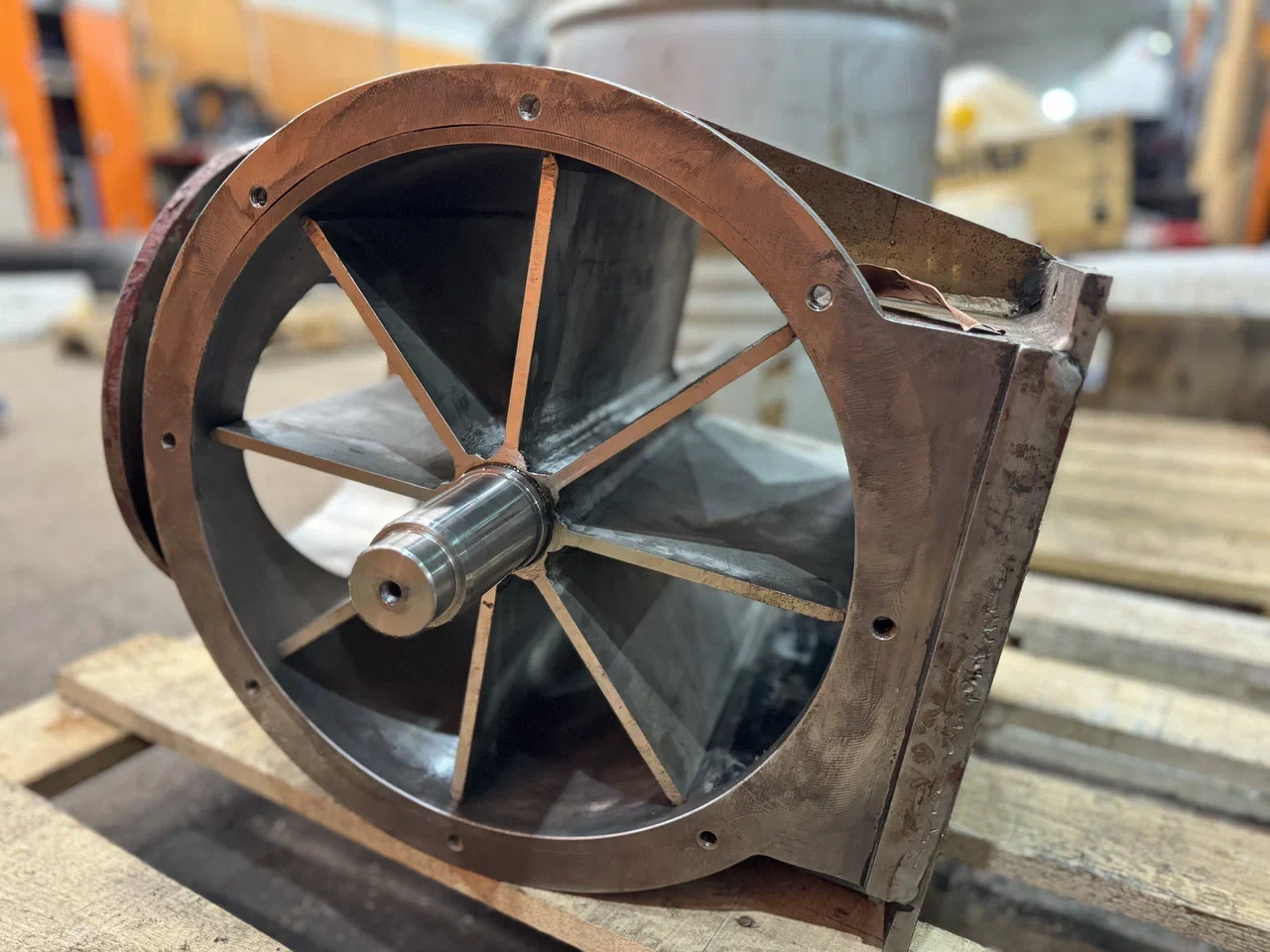

Роторно-шлюзовой дозатор восстановлен. Изготовлен новый ротор, отремонтированы корпус и крышки. Геометрия соответствует проектным размерам. Узел готов к установке на линию.
Ремонт роторно-шлюзового питателя для биогазовой станции
