К нам поступил заказ на изготовление эксцентрикового вала и восстановление посадочных мест в щеке дробилки.

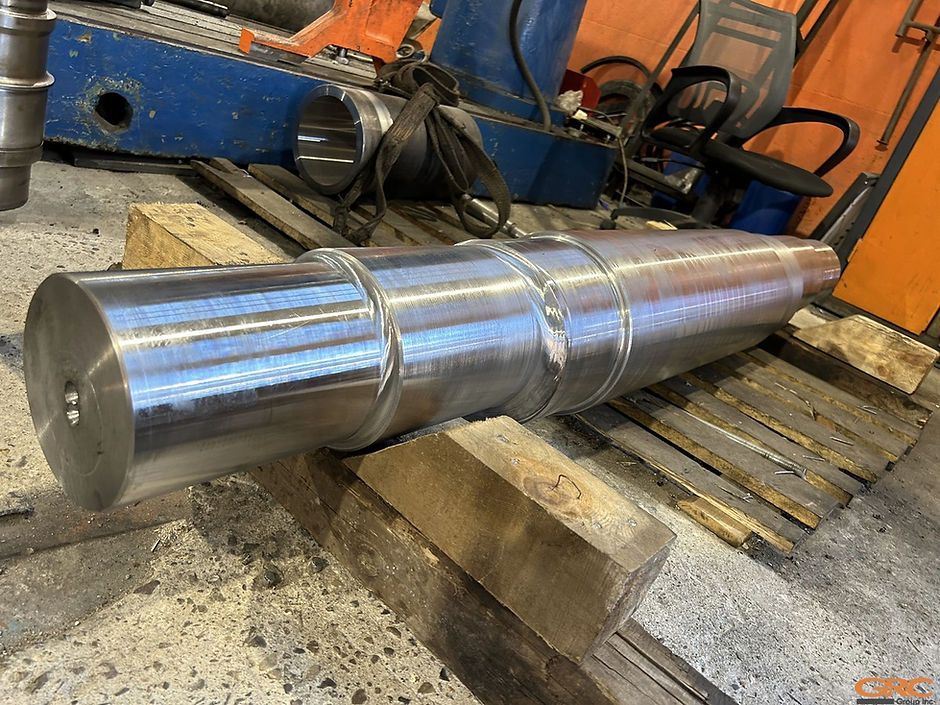

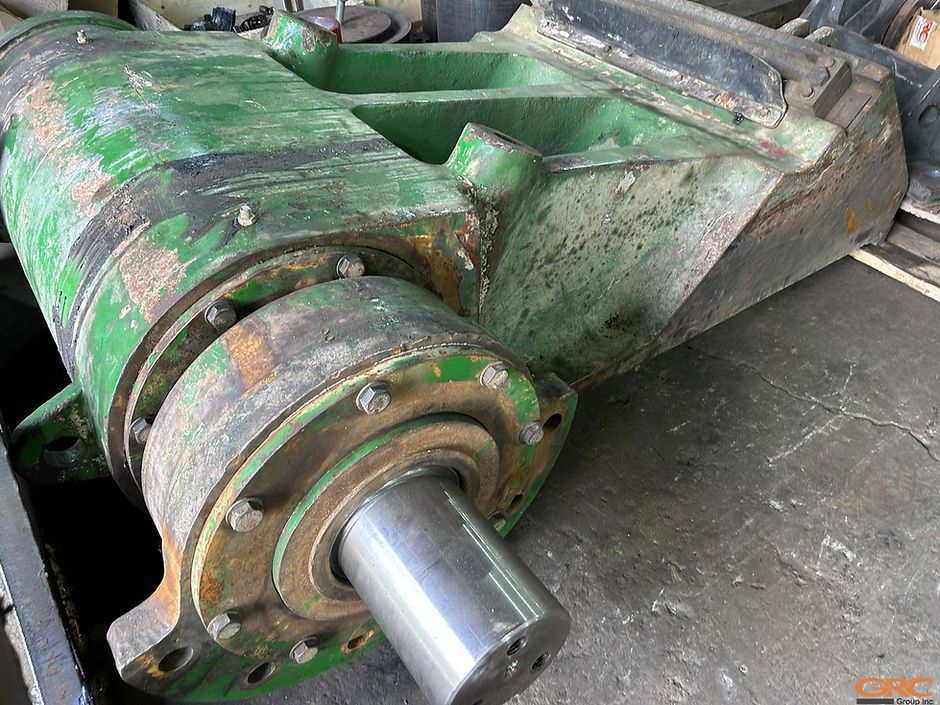

Изготовленный и установленный эксцентриковый вал
Изготовление эксцентрикового вала производилось поэтапно:
◈ Для начала наш конструктор проработал техническую документацию.

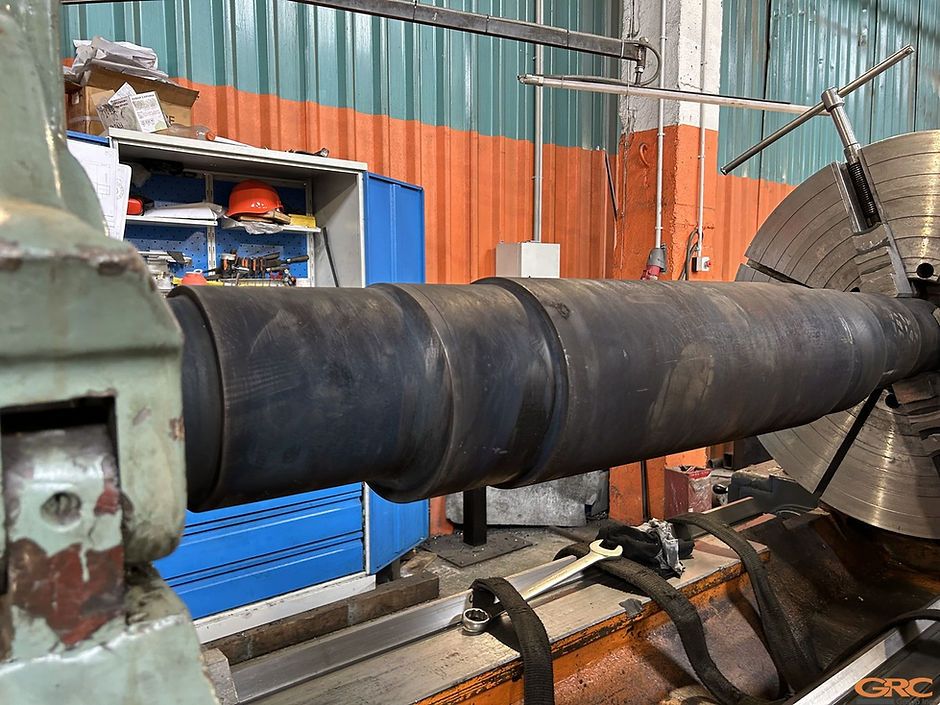

◈ Далее из круглой поковки, был изготовлен эксцентриковый вал с припуском под термическую обработку.

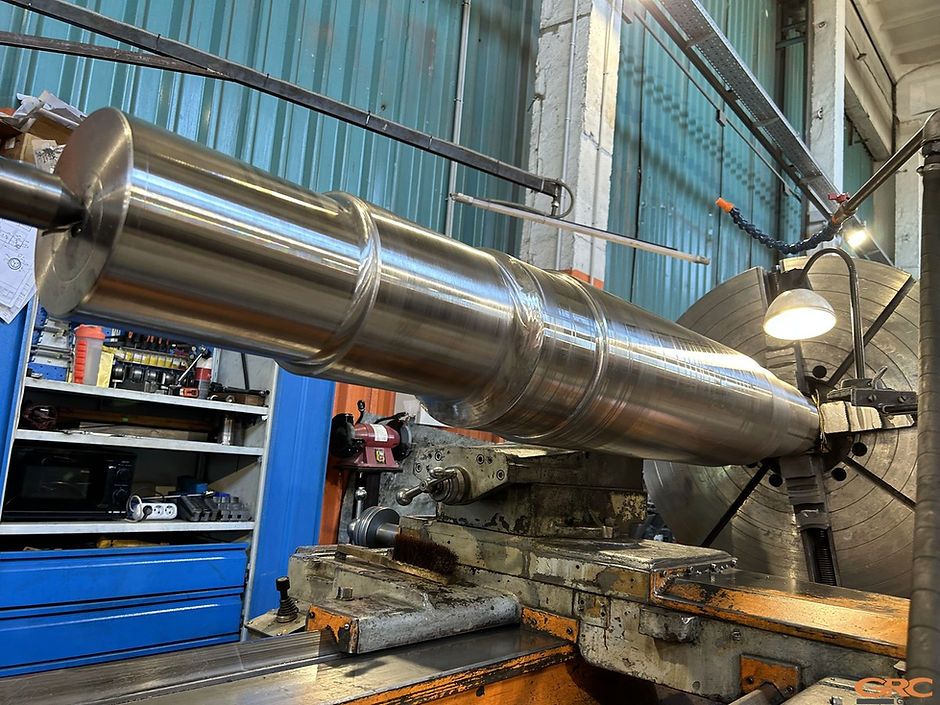

◈ После ТО, эксцентрик был проточен в чистовые размеры.

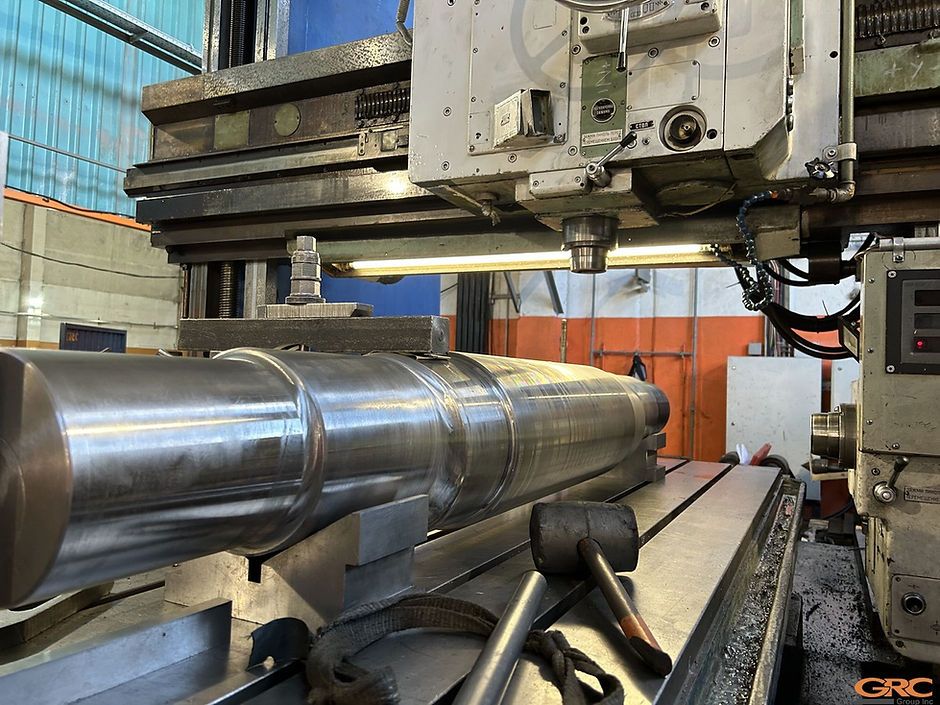

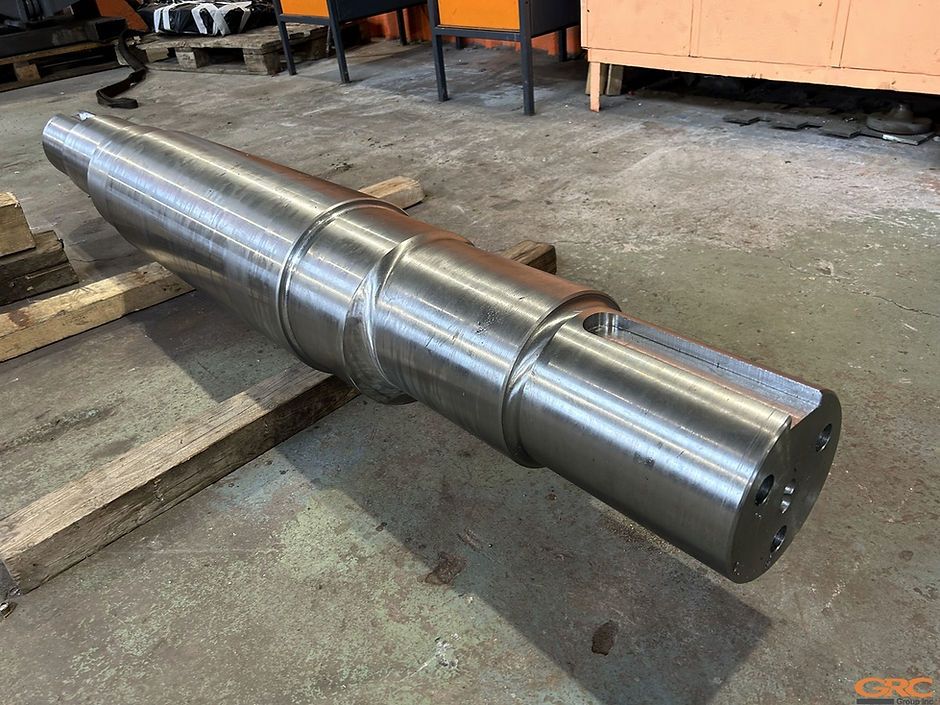

◈ Затем на координатно-расточном станке была выполнена фрезерная обработка шпон-пазов и нарезание отверстий.

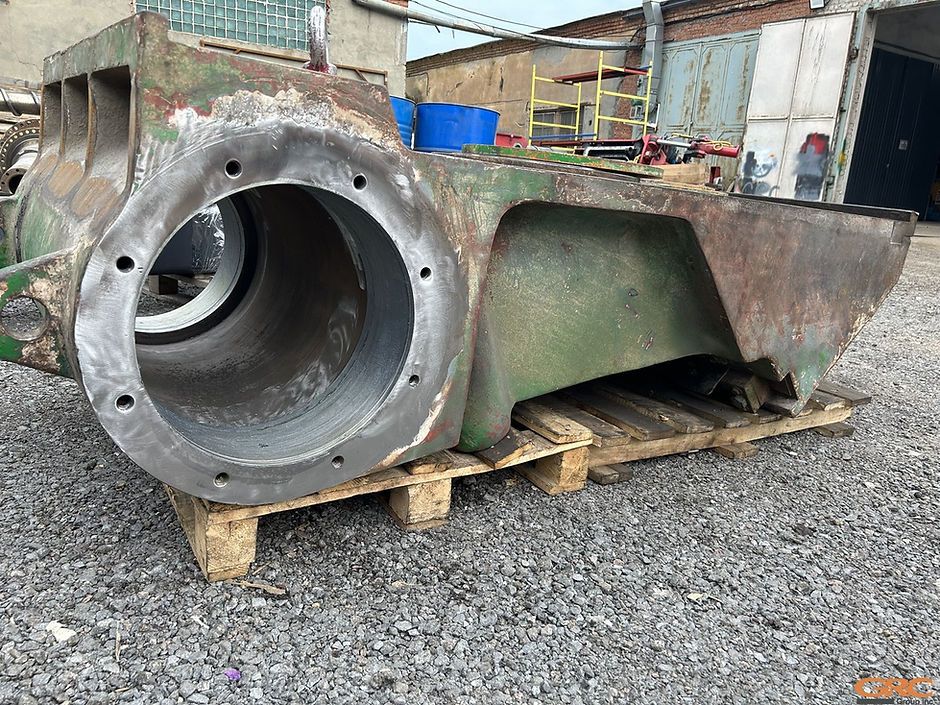

★ Восстановление двух посадочных мест ф400мм под подшипники в щеке, мы произвели с помощью мобильно-расточного станка. Подробнее в этой публикации.
