К нам поступил заказ на изготовление корпуса насоса от установки AVN 41 для микротоннелирования. Тяжелые условия эксплуатации в совокупности с высоким давлением, привели к тому, что внутри корпуса появилась трещина. Исправлять поломку сварочным аппаратом не имеет смысла, так как нарушится структура металла.
![Изготовление корпуса насоса установки для микротоннелирования AVN 1500](https://www.1grc.ru/wp-content/uploads/2023/07/image-310.jpeg)
Выполнили объем работ:
1. Разработали маршрутную карту

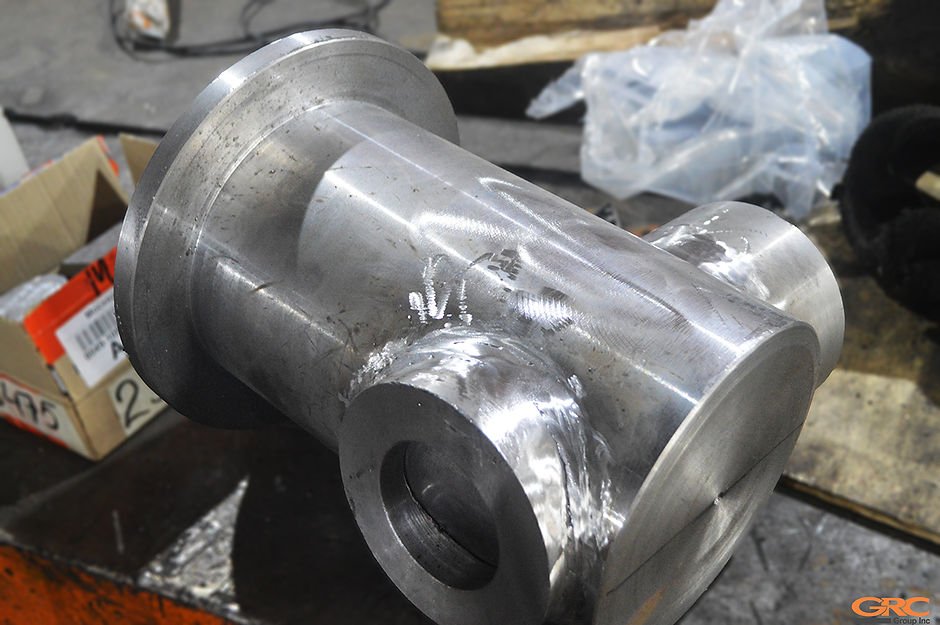

2. Подобрали заготовки, обработали и объединили части корпуса сваркой.
![Изготовление корпуса насоса установки для микротоннелирования AVN 1500](https://www.1grc.ru/wp-content/uploads/2023/07/image-311.jpeg)

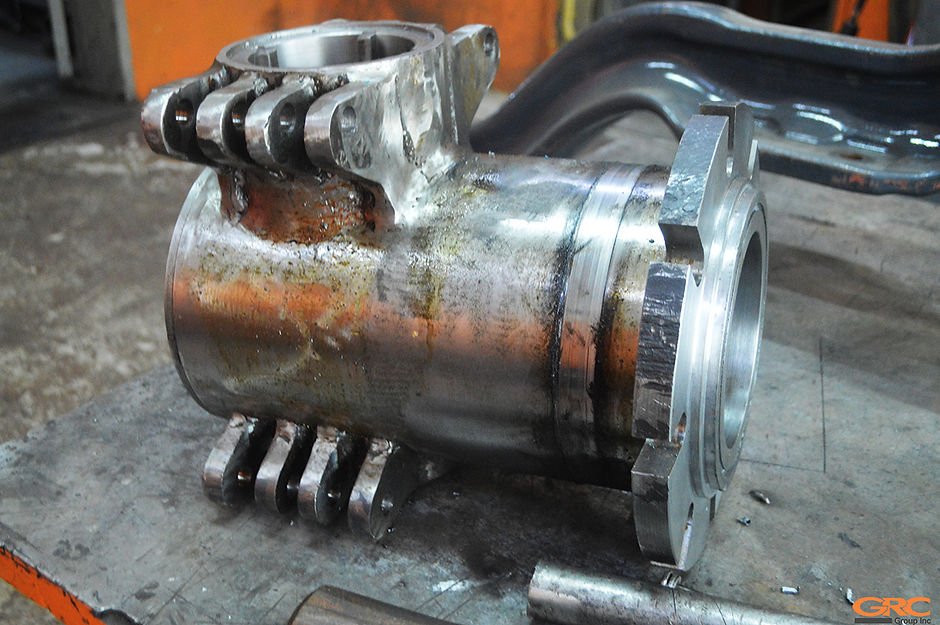

3. Приварили детали к корпусу, которые изготавливали параллельно (все сварные швы были термообработаны для снятия внутренних напряжений)
![Изготовление корпуса насоса установки для микротоннелирования AVN 1500](https://www.1grc.ru/wp-content/uploads/2023/07/image-312.jpeg)

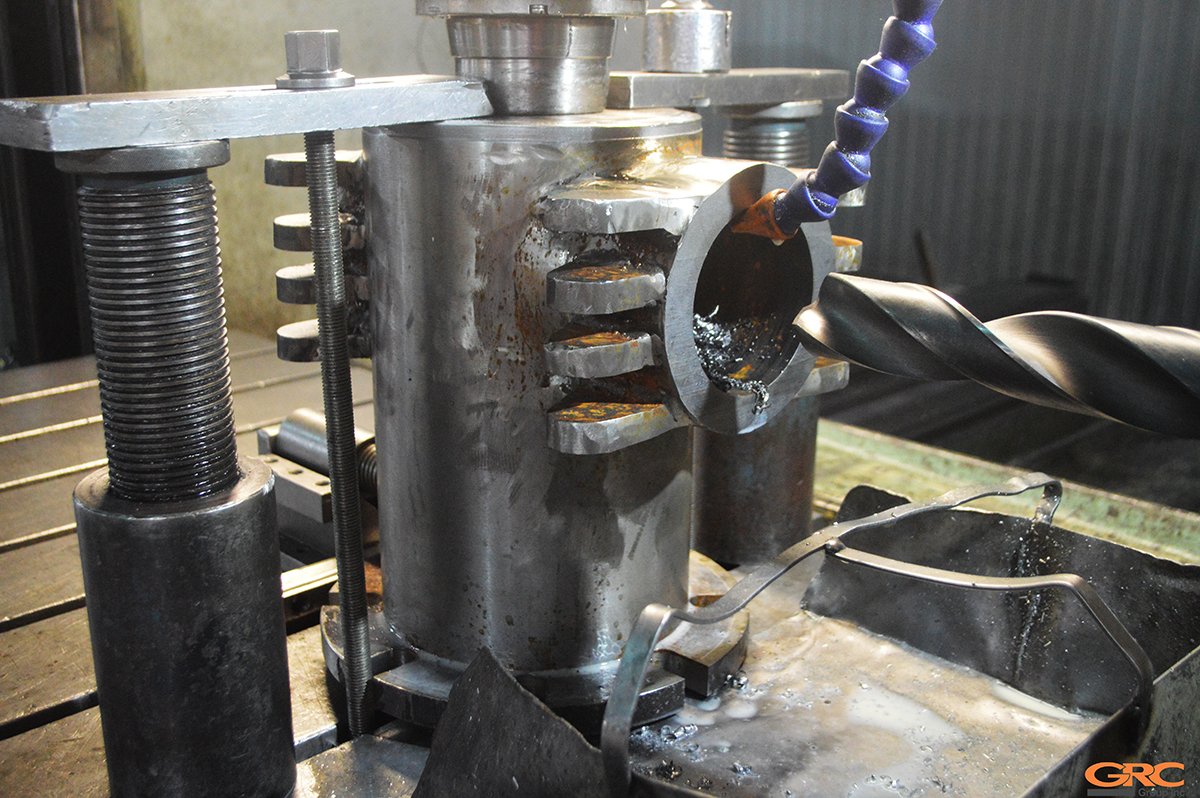

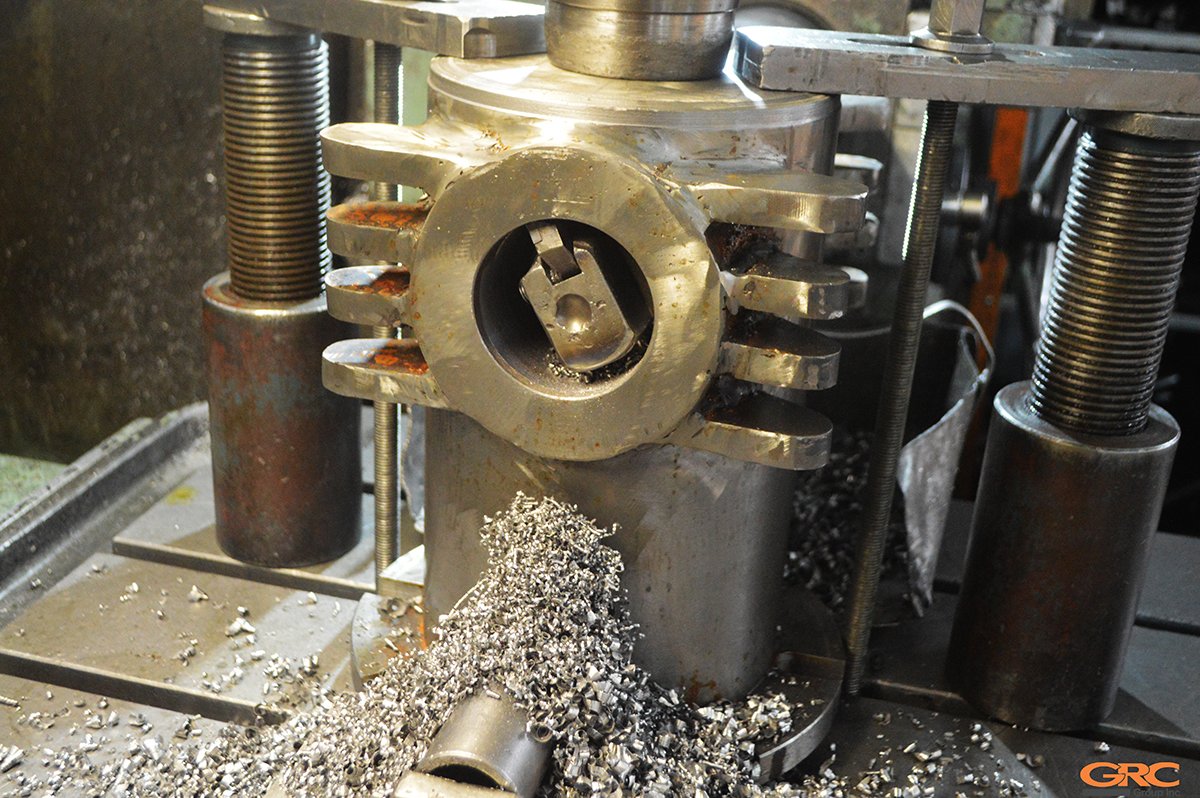

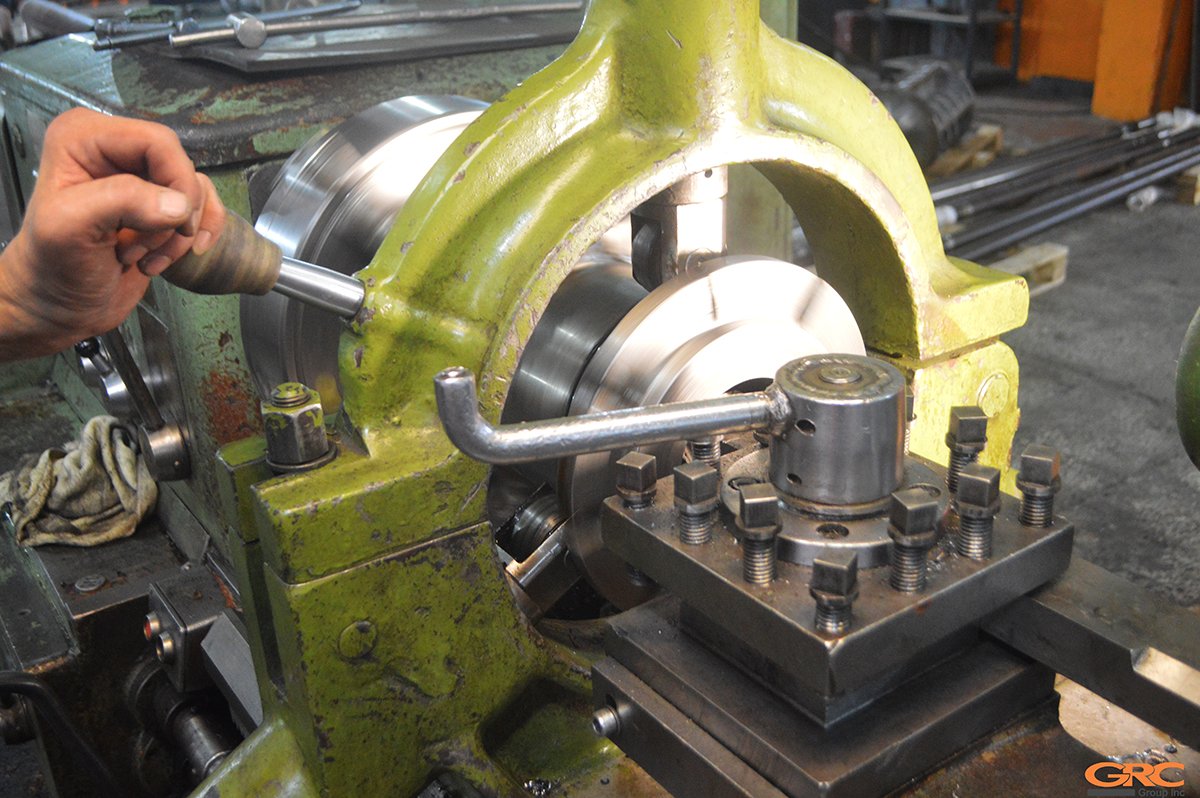

4. Расточили отверстия корпуса согласно чертежу, на координатно-расточном и токарном станке соответственно.
![Изготовление корпуса насоса установки для микротоннелирования AVN 1500](https://www.1grc.ru/wp-content/uploads/2023/07/641b5e_58e75b41afe341a8b394ccdedf090c1amv2-1024x681.jpg)
![Изготовление корпуса насоса установки для микротоннелирования AVN 1500](https://www.1grc.ru/wp-content/uploads/2023/07/641b5e_614c45e927124e71abbe3834521ccfcemv2-1024x681.jpg)
![Изготовление корпуса насоса установки для микротоннелирования AVN 1500](https://www.1grc.ru/wp-content/uploads/2023/07/641b5e_0108bb2a55c44f4c891f74fed13b0144mv2-1024x681.jpg)

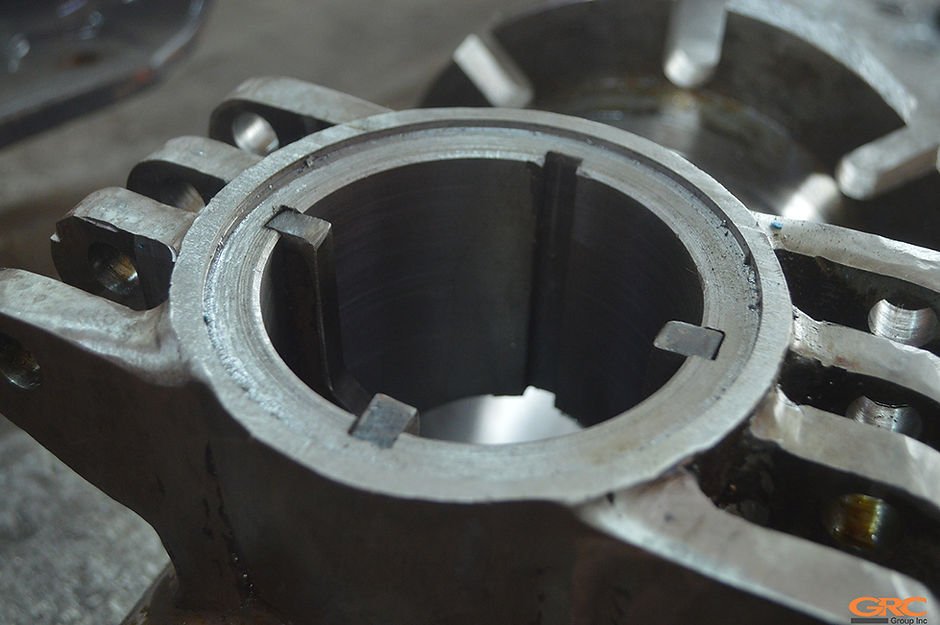

5. На долбёжно-строгальном станке сделали пазы для рассекателей, после чего их приварили.
![Изготовление корпуса насоса установки для микротоннелирования AVN 1500](https://www.1grc.ru/wp-content/uploads/2023/07/image-313.jpeg)

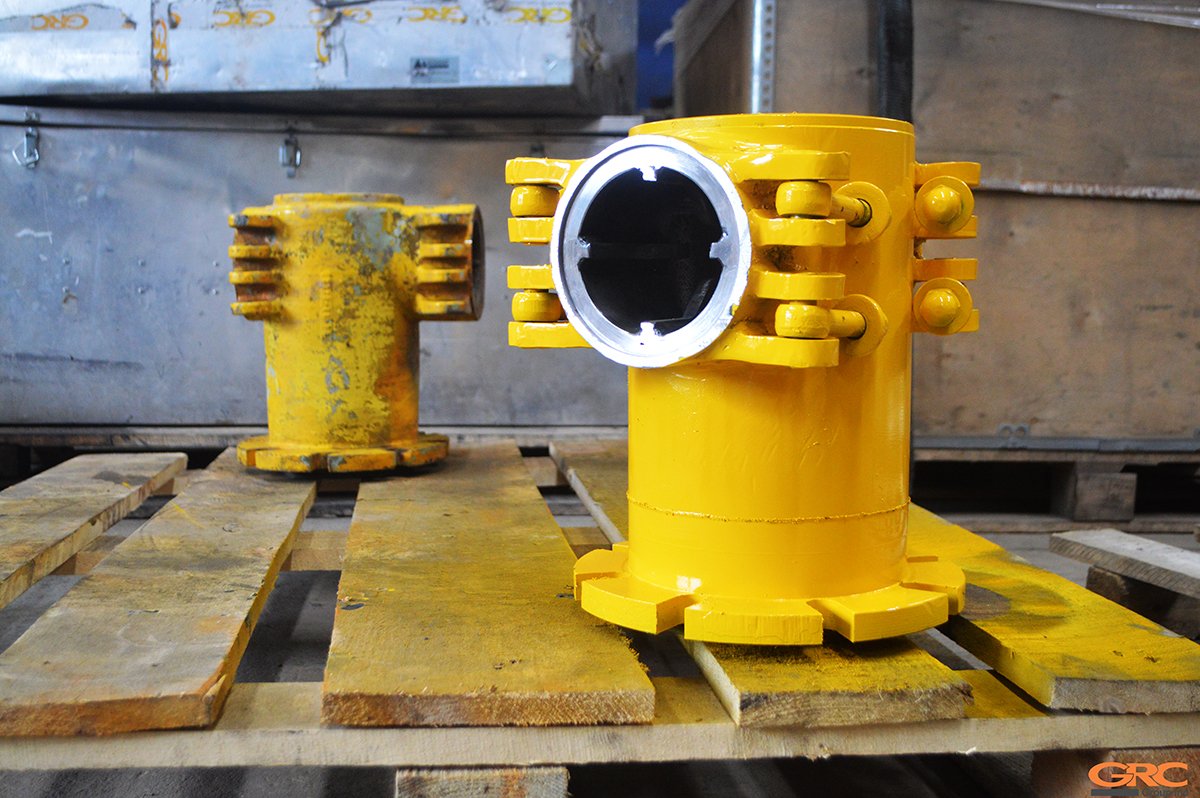

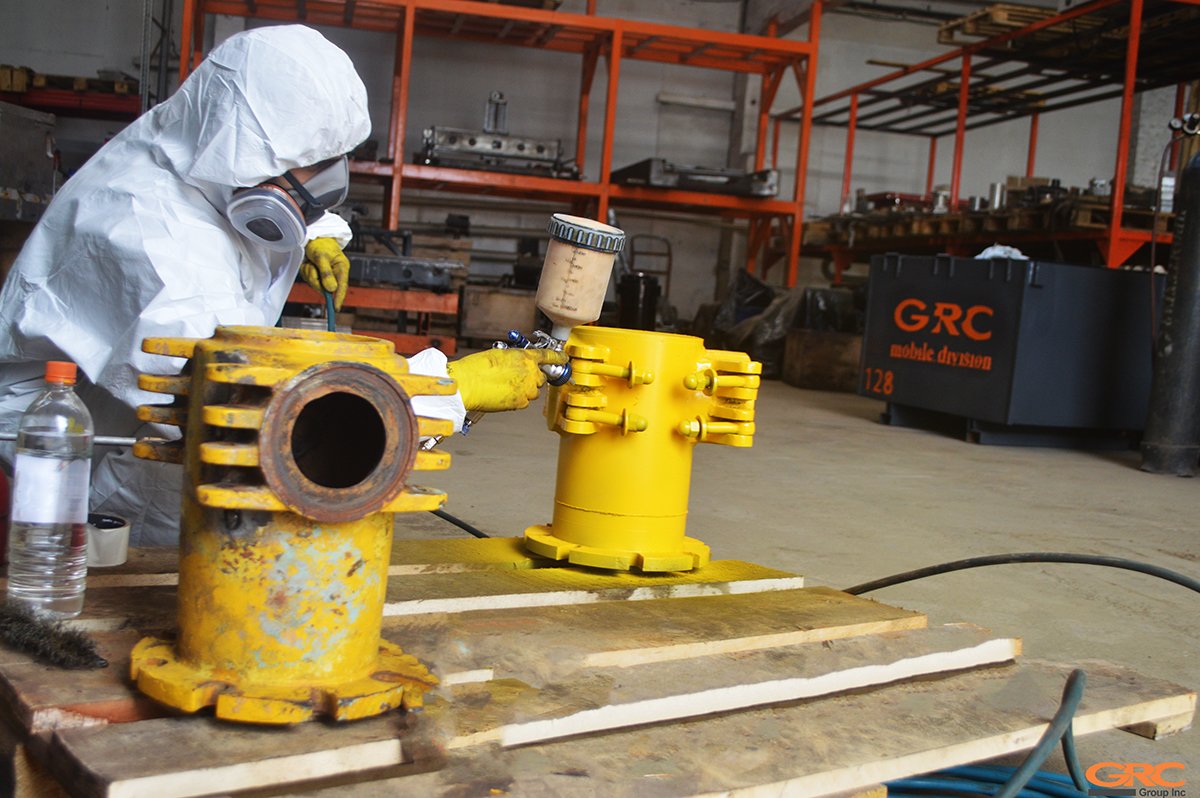

6. Покрасили и сдали заказ
![Изготовление корпуса насоса установки для микротоннелирования AVN 1500](https://www.1grc.ru/wp-content/uploads/2023/07/641b5e_4ca6768a0a2741c0ab3e6e73c984fab3mv2-1024x681.jpg)
![Изготовление корпуса насоса установки для микротоннелирования AVN 1500](https://www.1grc.ru/wp-content/uploads/2023/07/641b5e_acae0ce8bbbc4308be8f854fa2f7ef94mv2-1024x681.jpg)
Изготовление корпуса насоса закончено.
