22303
В наше производство поступила задача на изготовление ротора по предоставленному сломанному образцу.

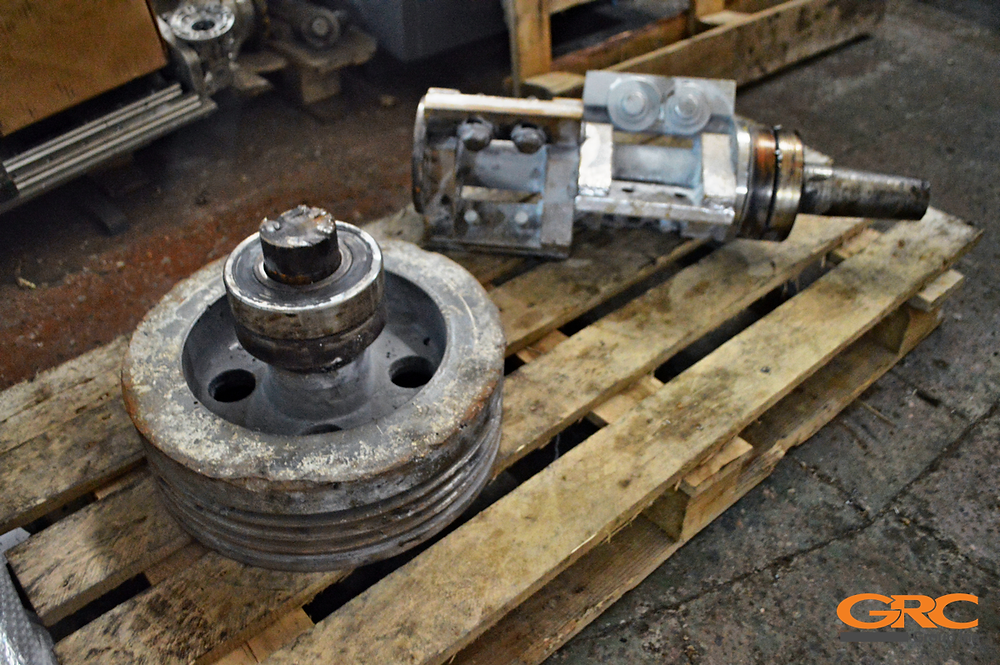

![Сломанный ротор дробилки](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_2c1e5fb812c247c0a9d707d00f6c8fa1mv2.png)
Задача типовая:
— Подбираем материал, снимаем замеры и прорабатываем конструкторскую документацию;
— Токарно изготавливаем несущий вал и билы с припусками;
— Привариваем изготовленные элементы дробилки;
— На токарном станке протачиваем ротор в заданные габариты;
— На координатно-расточном станке фрезеруем крепления под ножи и шпоночное соединение;
— Восстанавливаем посадочное место в шкиве;
— Проверяем ответные детали и сдаем работу заказчику.
Фотографии изготовления ротора и сборки по образцу:
![Изготовление ротора. Сборка по образцу.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_9ab9d485066b41bc9600effcff6ad6b7mv2.png)
![Токарное изготовление ротора дробилки](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_0130b9dd2e3741eeaba16ca804b4d3a9mv2.png)
![Изготовление ротора. Сборка по образцу.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_438197685ed44838a82551a6991cd869mv2.jpg)
![Изготовление ротора. Сборка по образцу.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_6b58f7dd0442481cbf2188a8903275a8mv2.jpg)

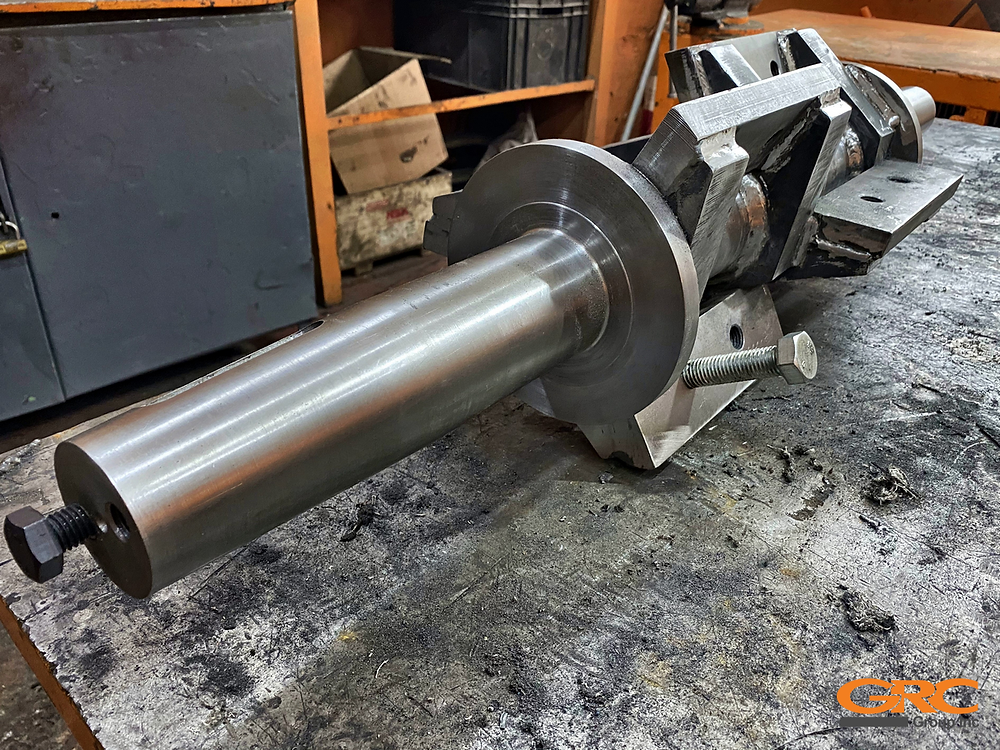

![Изготовление роторов для дробилок вторсырья](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_9747dbd7b3c247178f24fb9cd016b05amv2.png)
