Выполняем задачу по ремонту вала гофролинии производства коробов.
Фотографии вала гофролинии до ремонта:
![Ремонт вала гофролинии](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_1cfe2acd060d498399342b5a85277b25mv2.jpg)
![Ремонт вала гофролинии](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_0b587a8ca134473fa5c3e700dc7cbe34mv2.jpg)
Параметры оборудования: Длина 3400 мм, диаметр 150 мм.
Как видно на фотографии, на хвостовой части изношено посадочное место и разбито шпоночное соединение, так же разбиты ответные посадочные места на шкиве.
Технология ремонта вала гофролинии:
— Проработка конструкторской документации;

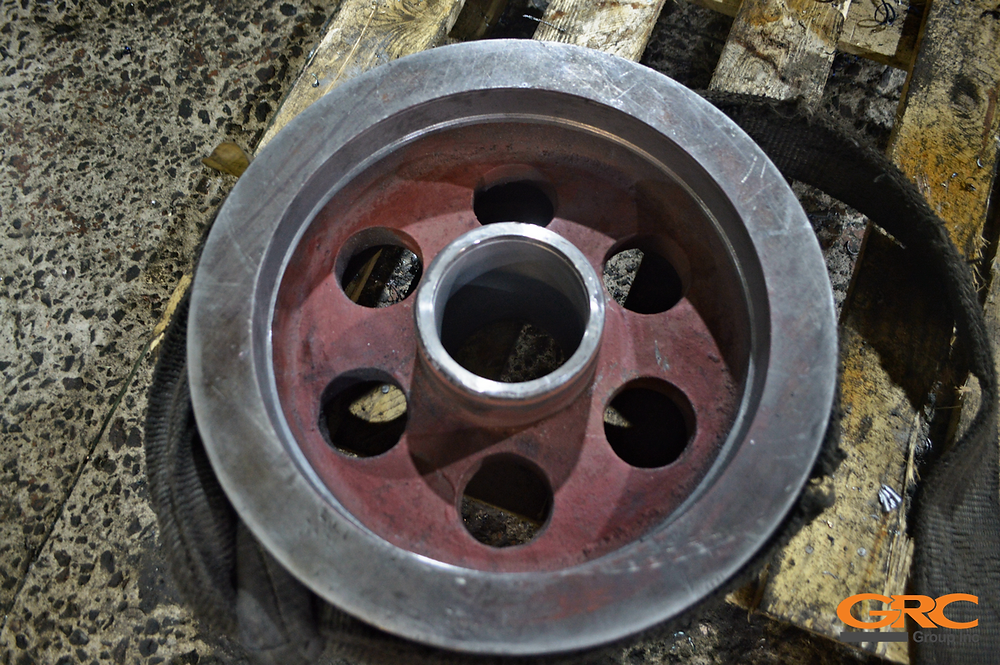

— Проточка посадочных мест вала под наплавку и расточка шкива под ремонтную вставку;
![Ремонт шкива гофролинии](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_356c90c162434b44ba3154d61c8d9406mv2.png)
— Запрессовка и обварка ремонтной вставки;
![Ремонт вала гофролинии](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_baa9bf71520c43da82dccac84fea7b48mv2.jpg)
![Ремонт вала гофролинии](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_cad46bbbfff445688f998b349f826735mv2.jpg)
— Наплавка подготовленного посадочного места хвостовика;
![Наплавка Ремонт вала гофролинии](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_fc9fc3096aff4abfb899b5dbce86fe22mv2.png)
![Хвостовик вала гофролинии](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_385304839359442191d8a3729786fa8dmv2.png)
— Чистовая механическая обработка восстанавливаемых ответных деталей гофролинии;
![Шкив](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_226080dec6b343158955a96c02a4efc0mv2.png)
— Изготовление шпонки и фрезеровка шпон паза, проверка качества, малярные работы и отгрузка заказчику.
![Ремонт вала гофролинии](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_f0025c30badb409caeefd2da05cadb40mv2.png)
Шкив и вал гофролинии после ремонта:
![Шкив и вал гофролинии после ремонта](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_c63b2d654f684d5989af8147b76ecd0fmv2.png)
![Шкив и вал гофролинии после ремонта](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_3a851e53baae49babc217c9889acf589mv2.png)
![Ремонт вала гофролинии](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_9d741981747e4cfbb48ddff6c2a1cec7mv2.jpg)
![Ремонт вала гофролинии](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_55601836412944aea92c29eeb9703d18mv2.jpg)
