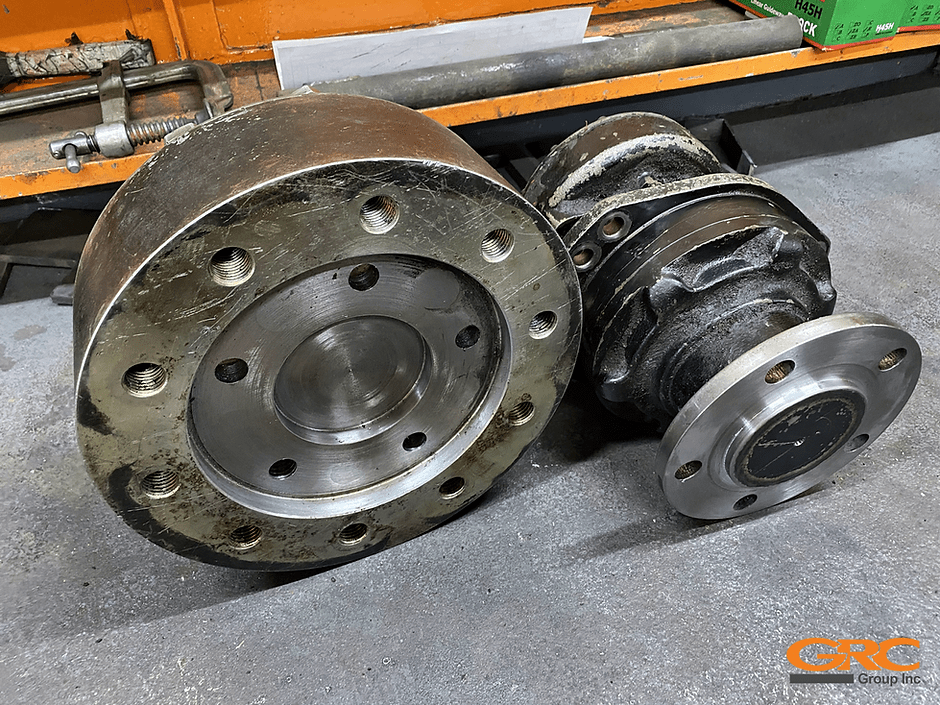

К нам в производство привезли гидромотор-колесо экскаватора.

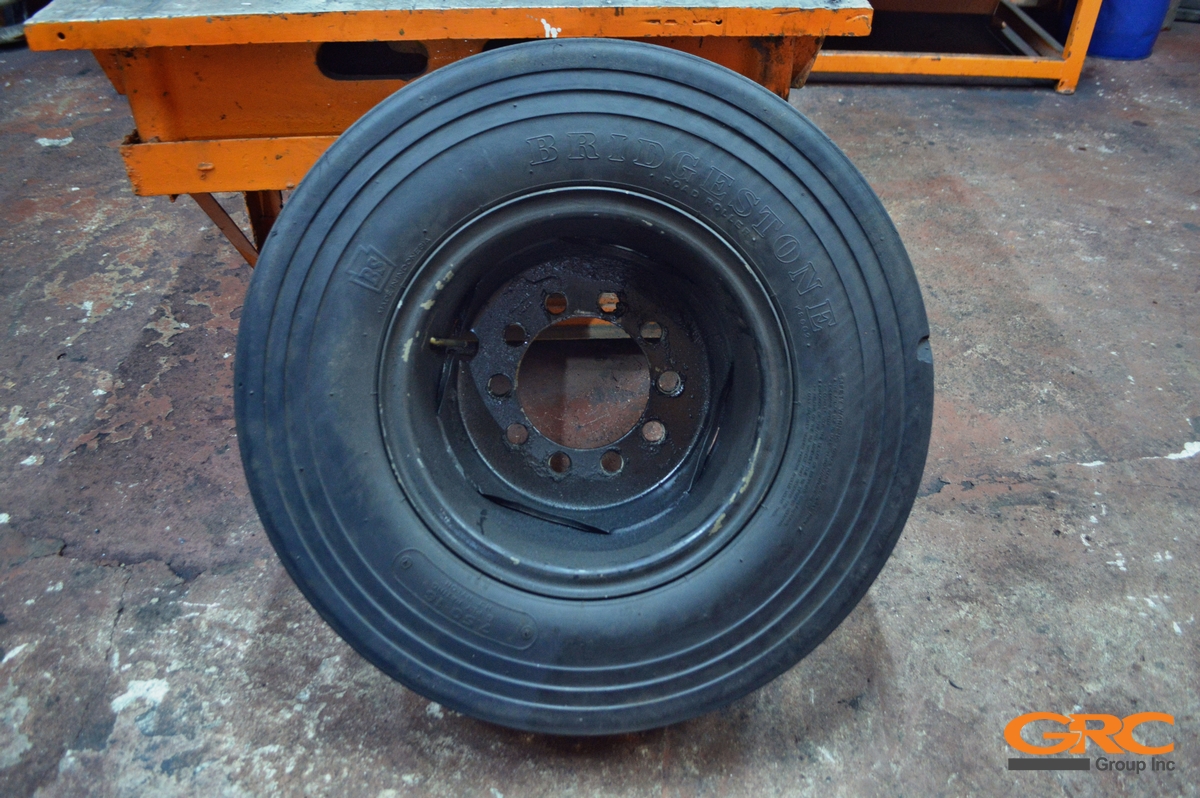

У заказчика возникла следующая проблема: На ступице деформированы пять крепежных отверстий под крепежные шпильки, которые соединяют гидромотор, ступицу и колесо. Торцевая часть цапфы так же деформирована.
Нам необходимо отремонтировать ответные детали, восстановив отверстия ступицы и посадочное место гидромотора в заводские параметры.
Восстановление отверстий ступицы и гидромотора выполняется
по следующим этапам:
- Разбираем агрегат, дефектуем его и прорабатываем конструкторскую документацию;
- Затем выставляем ответные детали на координатно-расточной станок, растачиваем деформированные отверстия ступицы и протачиваем цапфу под наплавку;

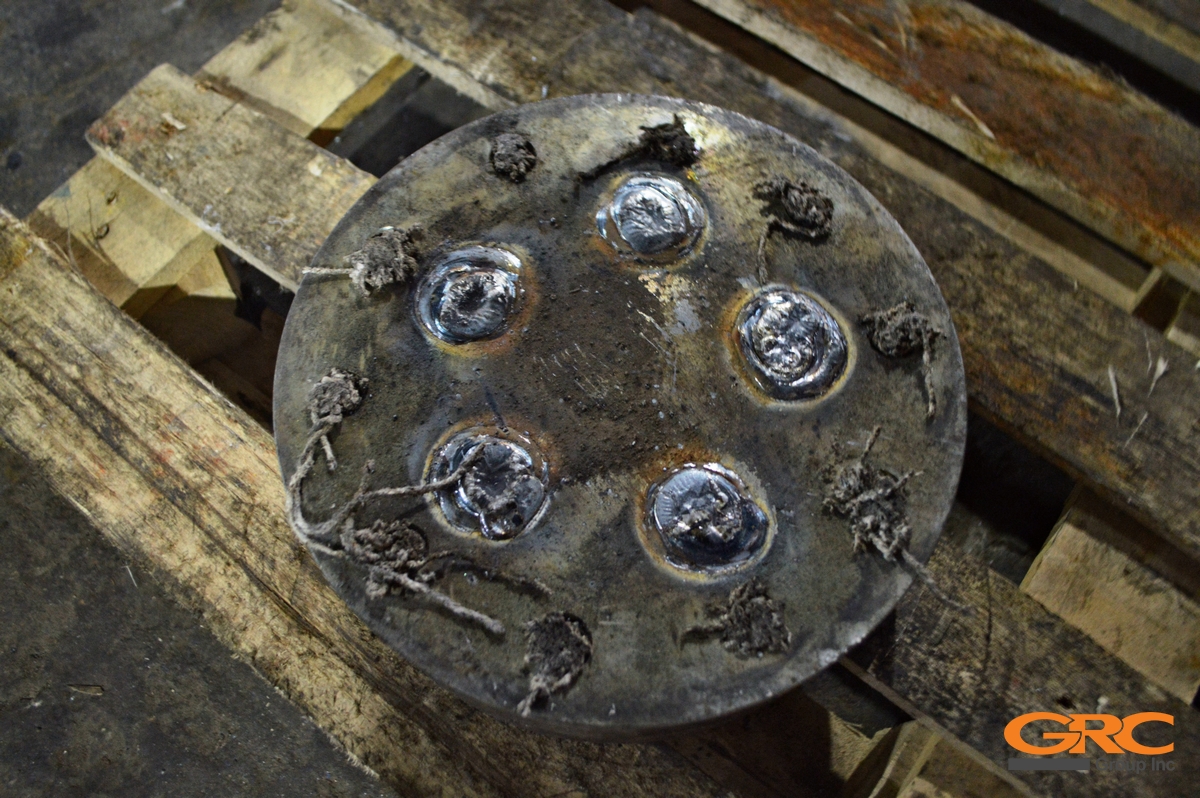

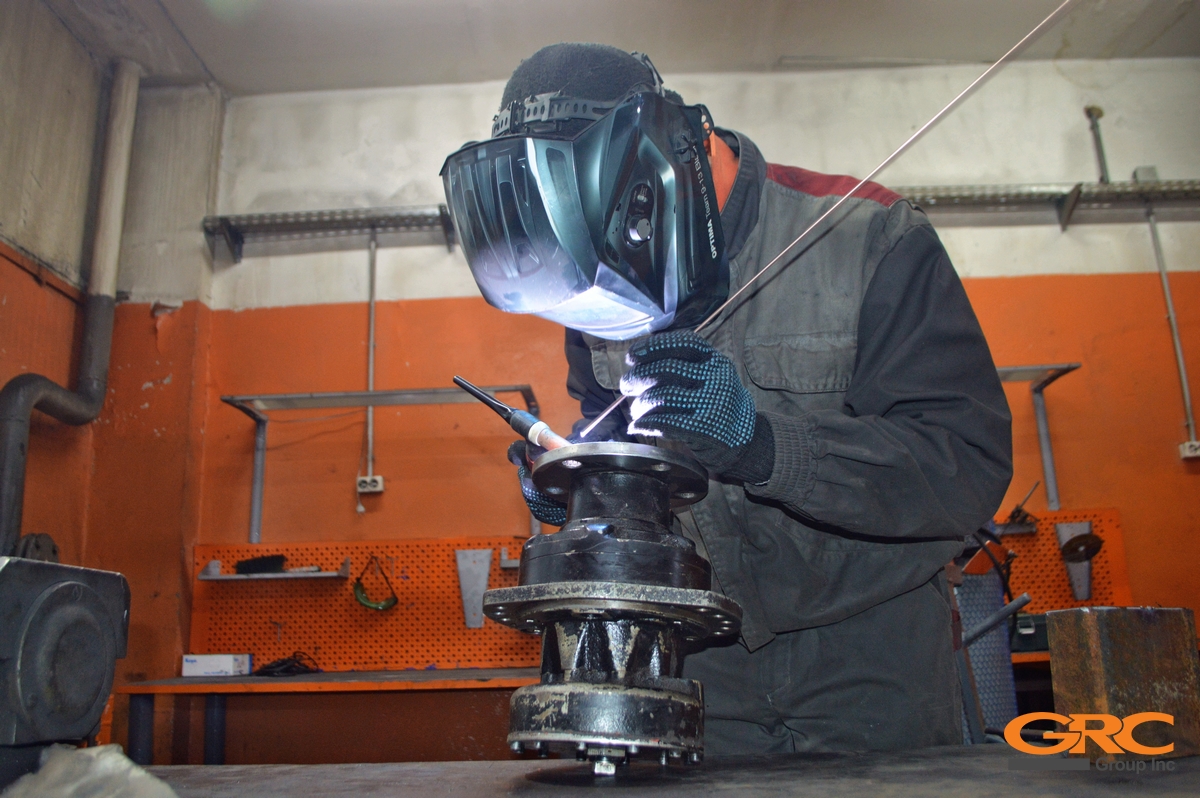

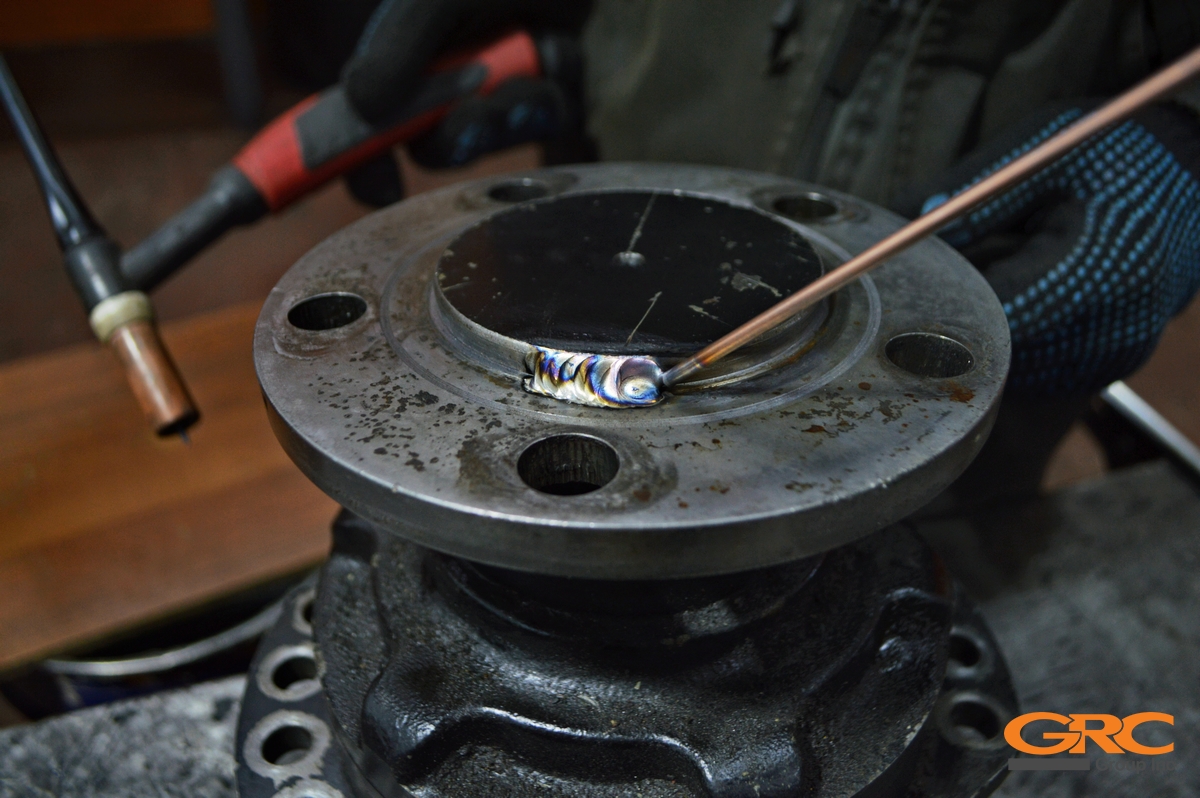

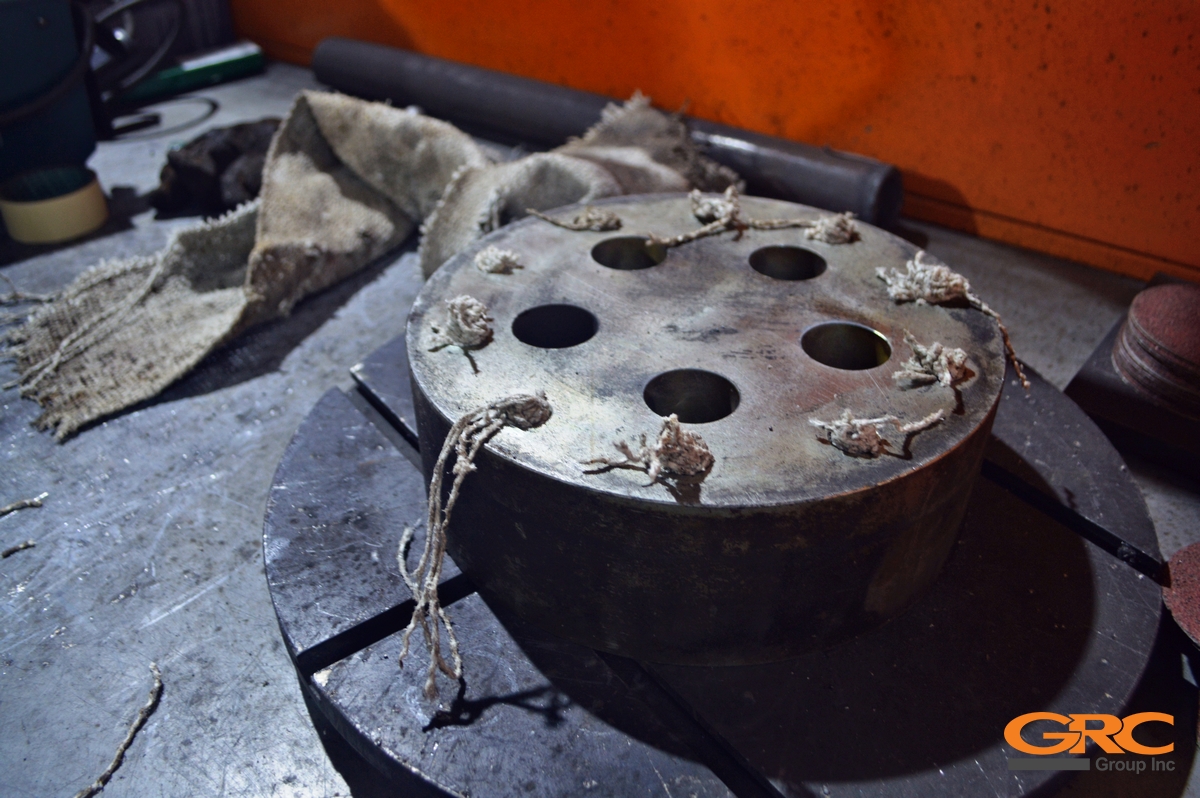

- Подбираем сварочные материалы, заплавляем отверстия ступицы и наплавляем подготовленную поверхность цапфы гидромотора;

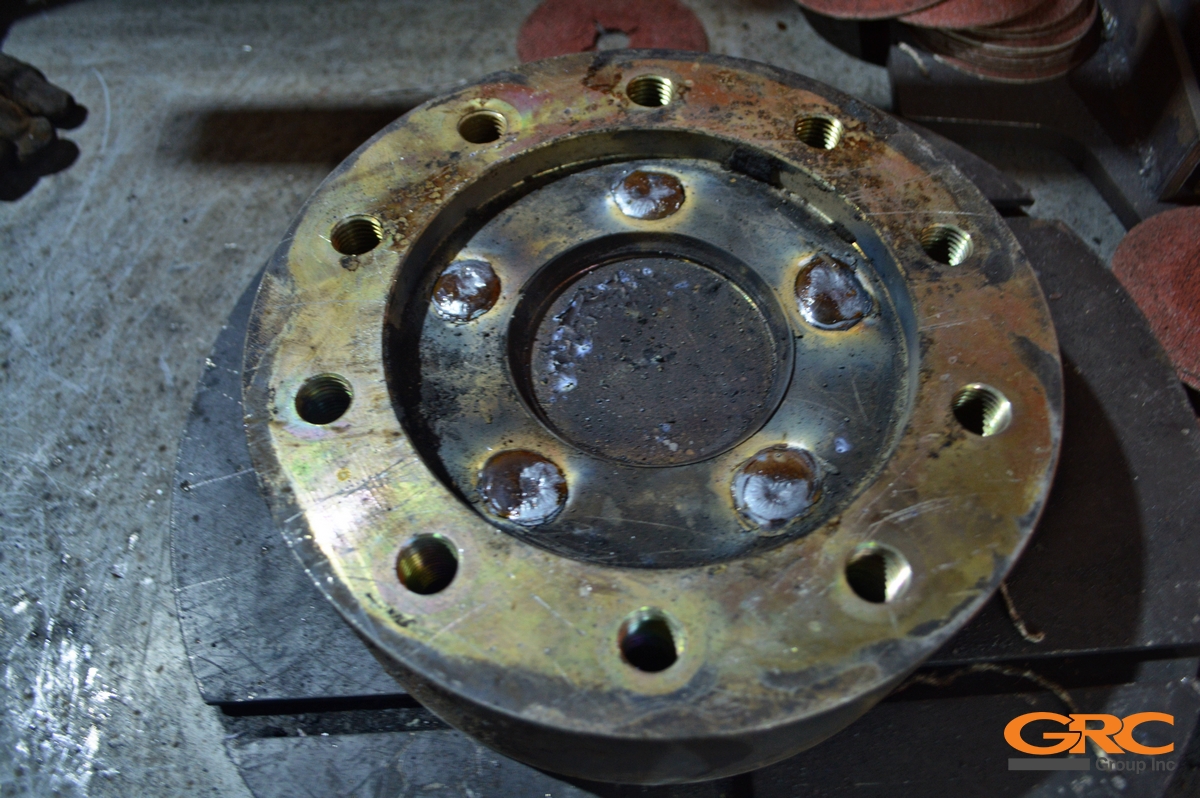

- Затем повторно выставляем детали на КРС, где изготавливаем новые отверстия ступицы со смещением и протачиваем посадку цапфы гидромотора и ответную часть в заводские диаметры.
Гидромотор-колесо экскаватора восстановлено!
Фотографии процесса восстановления отверстий ступицы и гидромотора:
![Восстановление отверстий ступицы](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_54048f54a7574925af7e29ac8302b1b6mv2.jpg)
![Восстановление отверстий ступицы и гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_6b53d480dc0e4f7bb2db811522aa17ffmv2.jpg)
![Восстановление отверстий ступицы и гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_265bf2f7a1a24a13aaad4ef0da64c465mv2.jpg)
![Заплавка креплений ступицы](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_fa641b71fa43441b84df5259226b4660mv2.png)
![Восстановление отверстий ступицы и гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_428e9542b0494d84a73205c912ab0e53mv2.jpg)
![Восстановление отверстий ступицы и гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_06062af1b26940e79ac56c7f9c3b40c5mv2.jpg)
![Изношеная посадка гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_d3b9dbb572c649ea886ca606f2a75287mv2.png)
![Восстановление отверстий ступицы и гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_2de76eb37ed641cd82a994d6627309a5mv2.jpg)
![Восстановление отверстий ступицы и гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_6c98827ae1874806ab35226239598416mv2.jpg)
![Наплавленная цапфа гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_9ae8623244a54d9a8d4785b9a305adfemv2.png)
![Восстановление отверстий ступицы и гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_c6dc57976da74284ab39f733b52c617dmv2.png)
![Восстановление отверстий ступицы и гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_1ff587f27944432b86d288fbc078b678mv2.png)
![Восстановление отверстий ступицы и гидромотора](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_37b2ee33a3344c0686e6abe23cd63e3cmv2.png)
