Продолжаем комплекс восстановительных работ термопластавтомата марки СМТ.
Ссылки на ранее выполненные работы:
1. Мобильная расточка отверстий подвижной плиты ТПА CMT в г.Тольятти
2. Изготовление крепежных пальцев для ТПА
Сегодня мы поговорим про третью работу данного заказа
— восстановление рычагов коленчато-рычажного механизма термопластавтомата.
![Фотографии рычагов ТПА до ремонта](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_c357fd902f494cfdb1534ddba4934643mv2.png)
Фотографии рычагов ТПА до ремонта:
![Восстановление рычагов коленчато-рычажного механизма термопластавтомата СМТ](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_2aee74eef6fa43779e1493e131c94edcmv2.jpg)
![Восстановление рычагов коленчато-рычажного механизма термопластавтомата СМТ](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_62386fa872454ba6a54c305fdb9c8838mv2.jpg)
Втулки под пальцы износились и повредили внутренний диаметр рычагов.
Восстановление рычагов коленчато-рычажного механизма ТПА выполнено по технологии изготовления и запрессовки ремонтных втулок.
Этапы работ:
Первым этапом мы прорабатываем конструкторскую документацию, выпрессовываем изношенные втулки и дефектуем детали.
![выпрессовываем изношенные втулки и дефектуем детали](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_5142a32a81a84585a3c632cc73d878c2mv2.png)

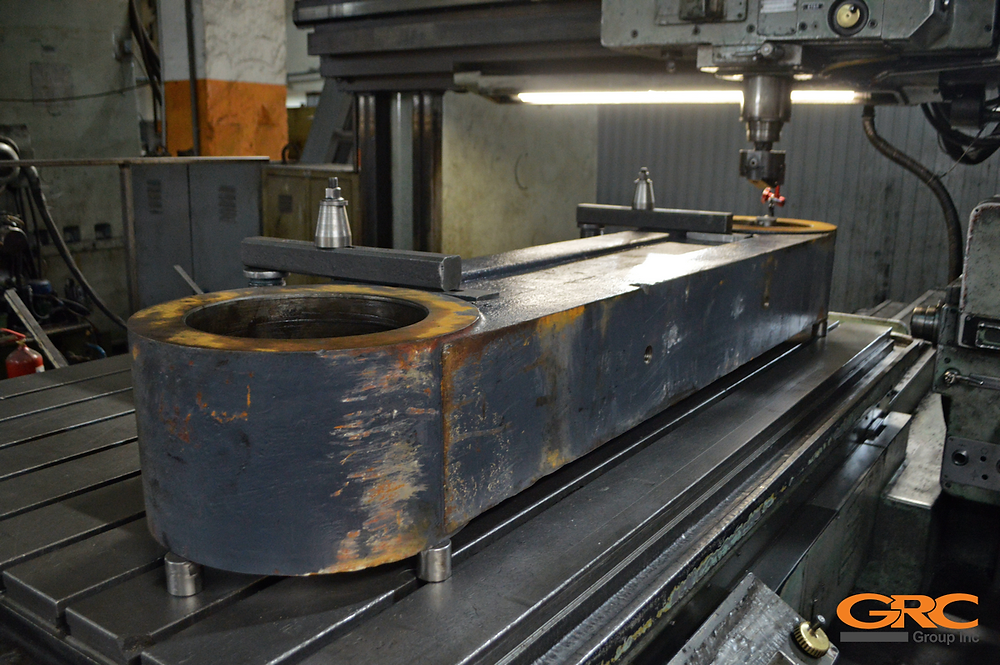

Затем поочередно выставляем рычаги на координатно-расточной станок, где снимаем изношенную поверхность металла и растачиваем посадочные места в ремонтный размер.
![снимаем изношенную поверхность металла](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_a0e930c179f84767baec76b6e9a9d94emv2.png)
![Черновая обработка посадочных мест рычагов ТПА СМТ](https://i.ytimg.com/vi/GUhWh_oFKfE/maxresdefault.jpg)
Тем же временем на токарном участке изготавливаем технологические втулки с припуском.
![на токарном участке изготавливаем технологические втулки](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_74b243d00f914f9cb1e160674a613cf8mv2.png)
![на токарном участке изготавливаем технологические втулки](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_16f15cad73b74375beef514444486391mv2.png)
![на токарном участке изготавливаем технологические втулки](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_dd70440f86904c2587100e8cb9fc56camv2.png)
Далее подготовленные ответные детали отправляются на слесарно-сварочный участок, где при помощи жидкого азота мы запрессовываем изготовленные втулки и обвариваем места стыков специальными электродами.
![Запрессовка ремонтных втулок в рычаги ТПА](https://i.ytimg.com/vi/aOzgJOKvXEw/sddefault.jpg)
![Азот](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_20cabf8cb2f845c499bf814f60f08319mv2.png)
![Обварка мест стыков на рычагах ТПА](https://i.ytimg.com/vi/RoPInh6iz_w/maxresdefault.jpg)
Следующим этапом работы мы отправляем рычаги на расточной участок, где посадочные места растачивают в заводские диаметры, а места сварки фрезеруются в рабочие габариты.
![посадочные места растачиваются в заводские диаметры](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_7d398b06507849f89f82d7fbd69f146dmv2.png)
![Чистовая расточка рычагов в заводские размеры](https://i.ytimg.com/vi/C7OxcNPebT8/hqdefault.jpg)
После этого изготавливаем новый комплект переходных втулок с промежуточной закалкой металла и фрезеровкой технологических отверстий и маслоканалов.
![комплект переходных втулок](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_7019c1ce76114752b5aadb72b6d796b0mv2.png)
![комплект переходных втулок](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_1f78e8ac66cb4a8ea10b00edae034d5dmv2.png)
![комплект переходных втулок](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_9ebbc5c8c21143459ea7b0fd32da7da6mv2.png)
![комплект переходных втулок](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_d85afaab37ad41d9b431008bd7a0b693mv2.png)
Финальным этапом работ по восстановления рычагов коленчато-рычажного механизма мы запрессовываем изготовленный комплект переходных втулок, грунтуем и красим детали.
![осстановления рычагов коленно-рычажного механизма](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_6073760b3024448ab06c7b1f916653c8mv2.png)
![осстановления рычагов коленно-рычажного механизма](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_b7348e24214744ffa475816cda568f66mv2.png)
![осстановления рычагов коленно-рычажного механизма](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_cc0e024954b14c1bac59712e9363d20dmv2.png)
Фотографии рычагов ТПА после ремонта:
![Фотографии рычагов ТПА после ремонта](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_3dd21c8a07674ed795edfa077a30f709mv2.png)
![Фотографии рычагов ТПА после ремонта](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_d72c0bd29c9f4d858c670a65ab1b16edmv2.png)
