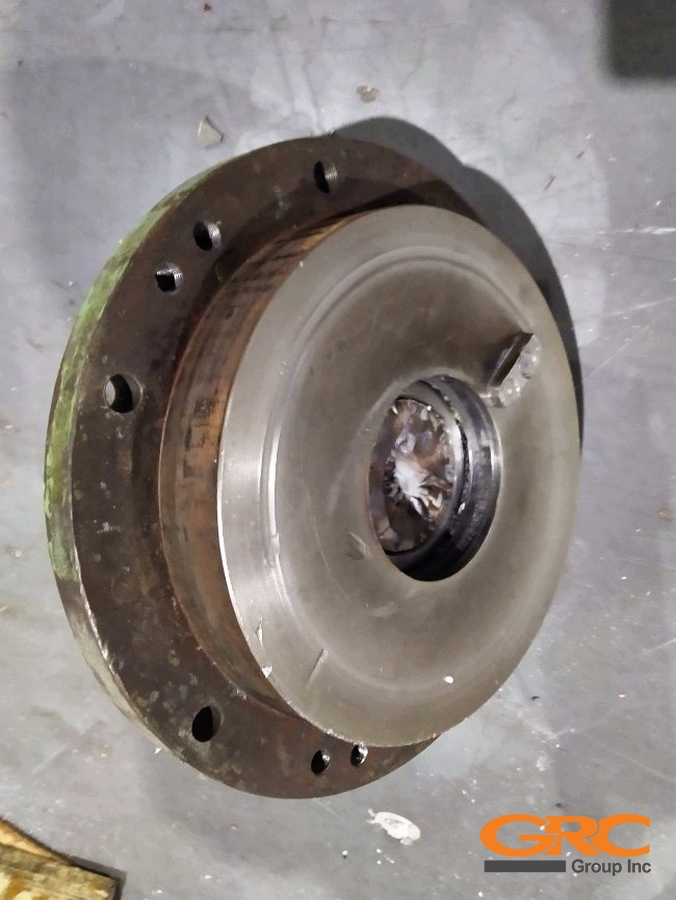

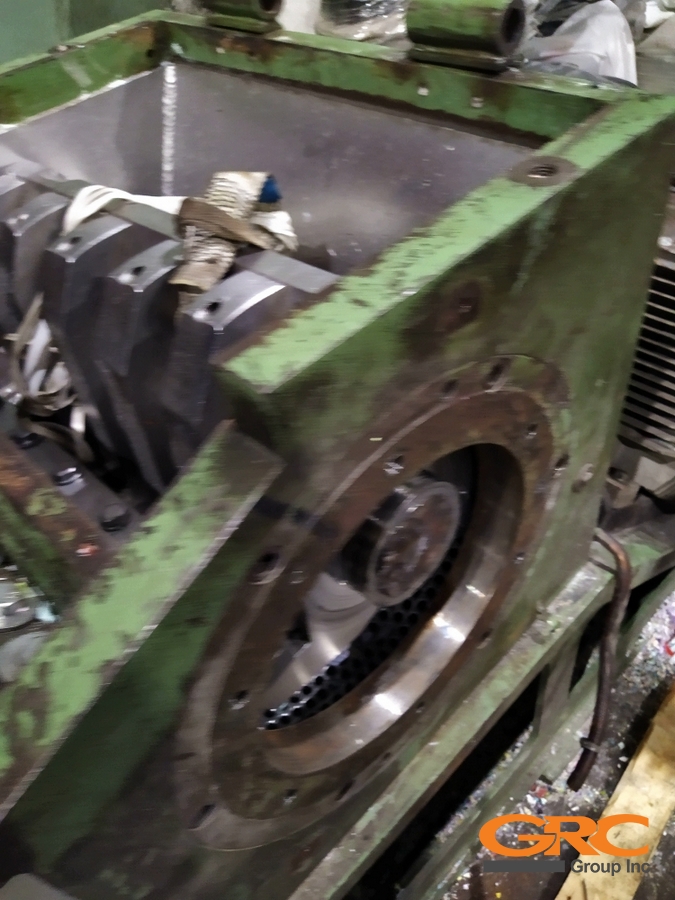

К нам в производство поступил ротор, на котором лопнул несущий вал.
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_4284f5eb47444adaac551797cd52f595mv2.jpg)
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_7297ad3476954883a8f98cf7bdb1e24fmv2.jpg)
В рамках ремонта ротора, необходима замена вала дробилки.
Технология замены вала дробилки:
— Входящий контроль, проработка конструкторской документации;
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_de387a3f12df4f25af595b159b51c9f7mv2-1024x725.jpg)
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_5da3b5724bb34f9ab3c8bf226541a442mv2-1024x725.jpg)
— Токарная обработка заготовки с припуском под закалку;
— Термическая обработка нового вала;
— Разделка ремонтного ротора;
![Замена вала дробилки](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_b6adbe4de5654ca78f59c26a8d4b04a2mv2.png)
— Расточка звездочек под новый вал, подготовка фасок под сварочные соединения;
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_81efab2d3b5a4ceaa06672fdf29c52aamv2.png)
— Токарная обработка вала под билы;
— Запрессовка подготовленных бил;
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_8d00ad3656eb4dd99f41dc7fb2c0c692mv2.png)
— Монтаж бил при помощи специально подобранного сварочного материала;
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_5a88fca20a1145bba197a45ded1ca4cbmv2.png)
— Чистовая токарная обработка шеек ротора;
![Замена вала дробилки](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_9d5089b11a604a68bb12964268b81e0amv2.png)
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_3e115177e6814e33ab02659173208f66mv2.png)
— Фрезеровка плоскостей ротора под ножи;
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_4c3c0d0dc6b3414196d685c16fd0b862mv2.png)
— Изготовление шпоночных соединений;
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_dd49b429b0b04aedb7ea9cc90bff667cmv2.png)
![Замена вала дробилки. Ремонт ротора.](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_9b4c059c6d5e4db3add628f36167ef9emv2.png)

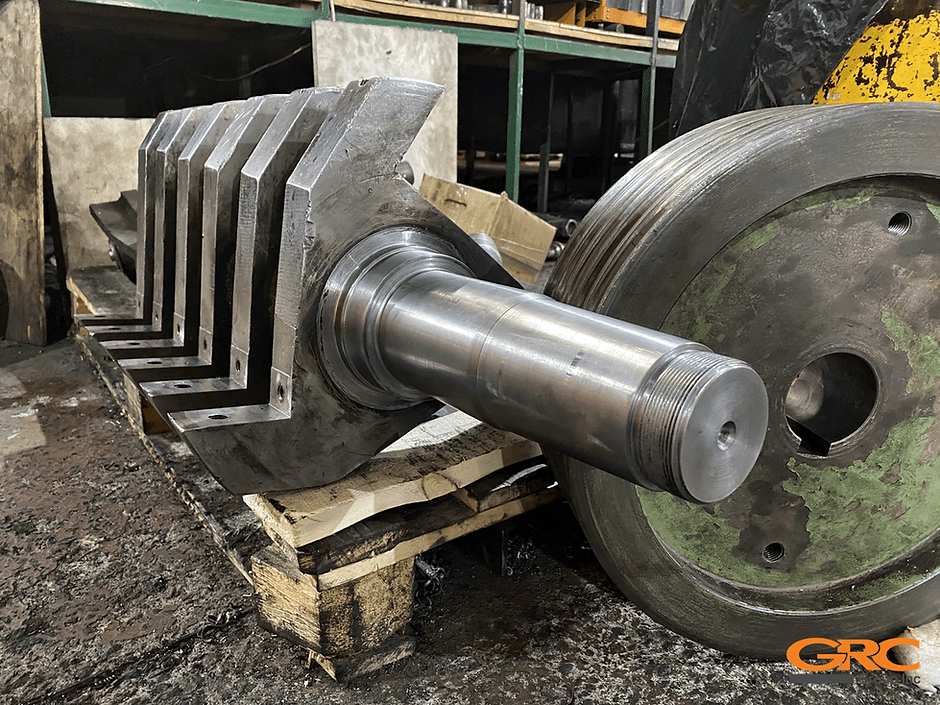

— Исходящий контроль, сдача работы.
![Замена вала дробилки](https://www.1grc.ru/wp-content/uploads/2023/08/40bf40_dc6674e95002417fbde11a1de24c7816mv2.png)
