— Объект публикации: высокоточные измерения;

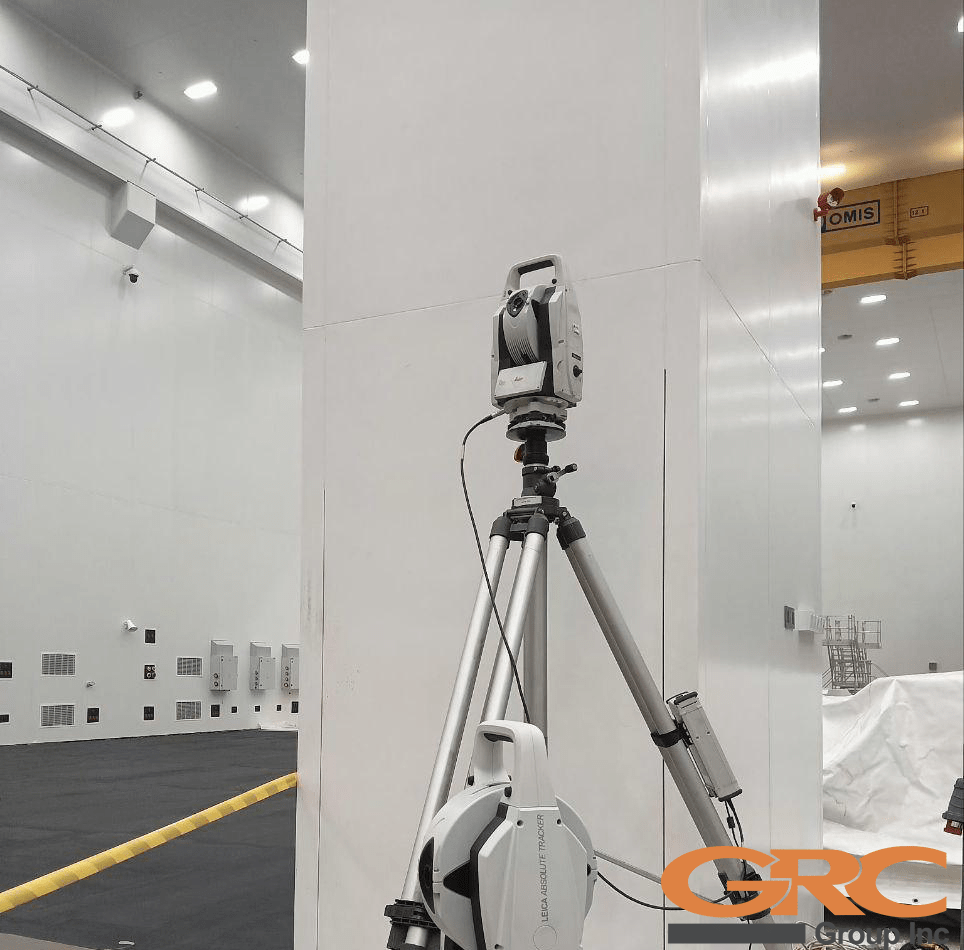

— Оборудование: лазерный трекер Leica AT403;
— Точность: ± 0,15 + 6 мкм/м;
— Объем работ: согласно ТЗ заказчика.
Стенд раскрытия солнечных батарей служит для проверки работоспособности узлов раскрытия солнечных батарей на космических аппаратах, также на стенде при помощи системы обезвешивания исключается воздействие силы земного притяжения (имитируется состояние невесомости).
Нашей компании поступил запрос на сборку и контроль монтажа стенда раскрытия солнечных батарей.

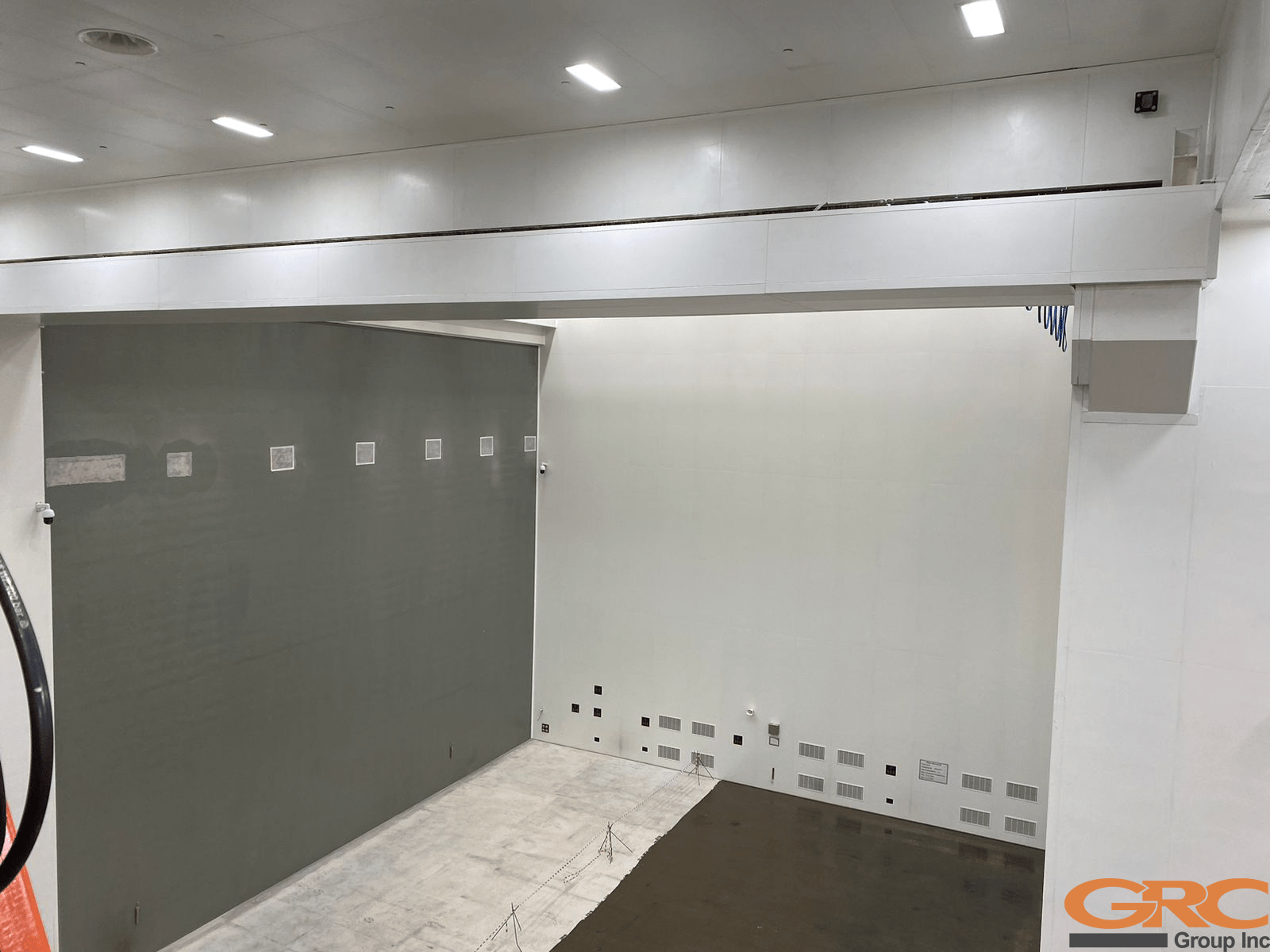

Первым делом перед нашими специлистами встала задача по разметки стены для бурения под анкера с помощью шаблонов.

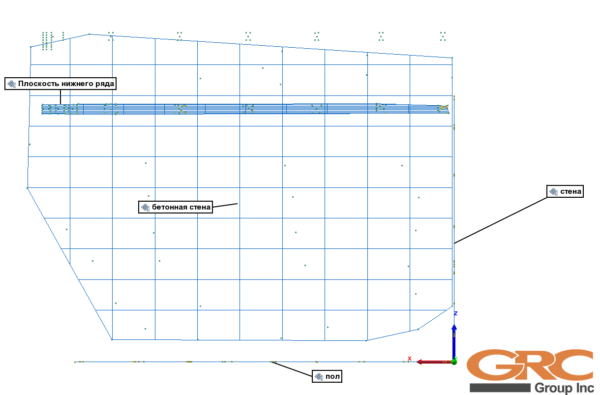

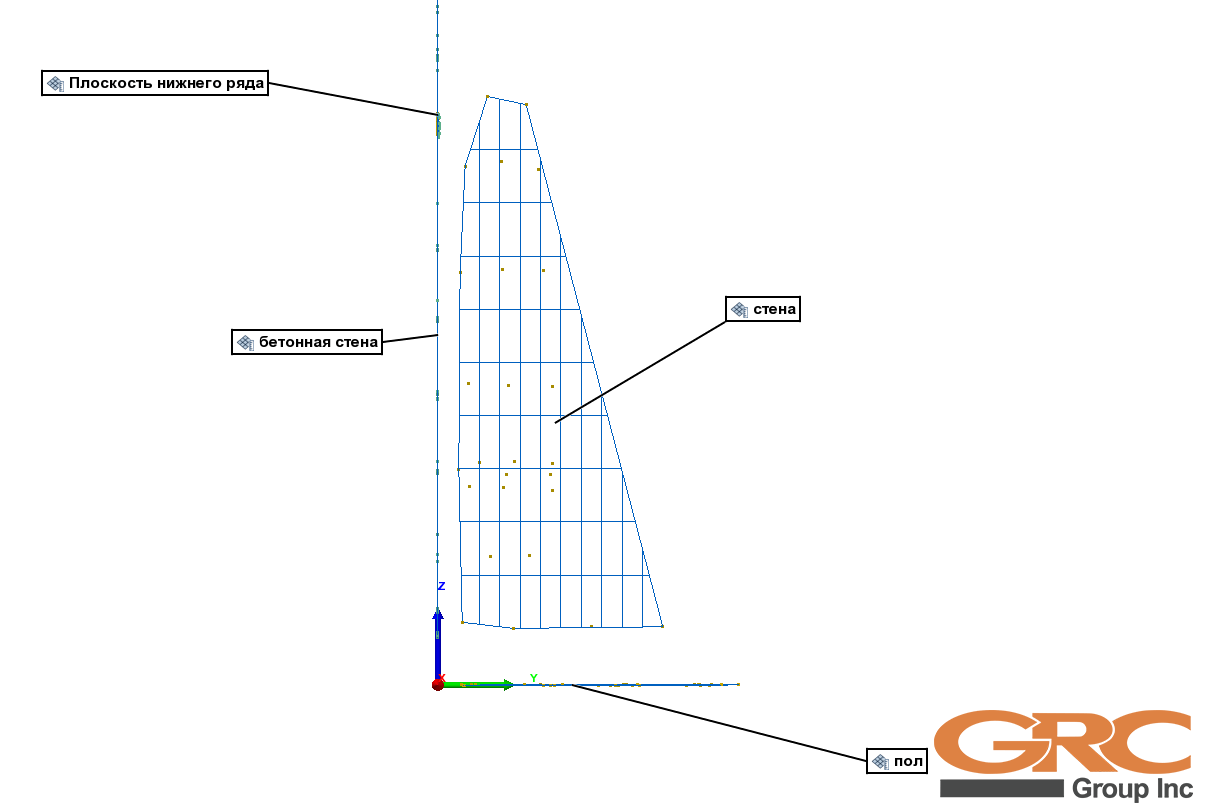

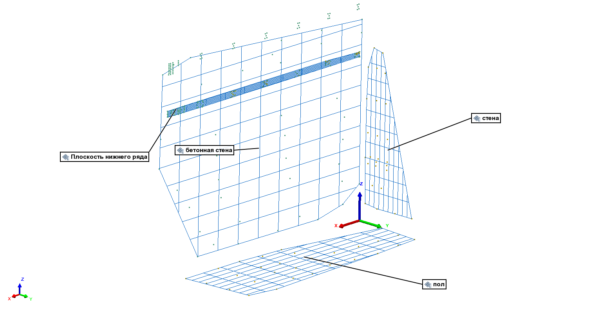

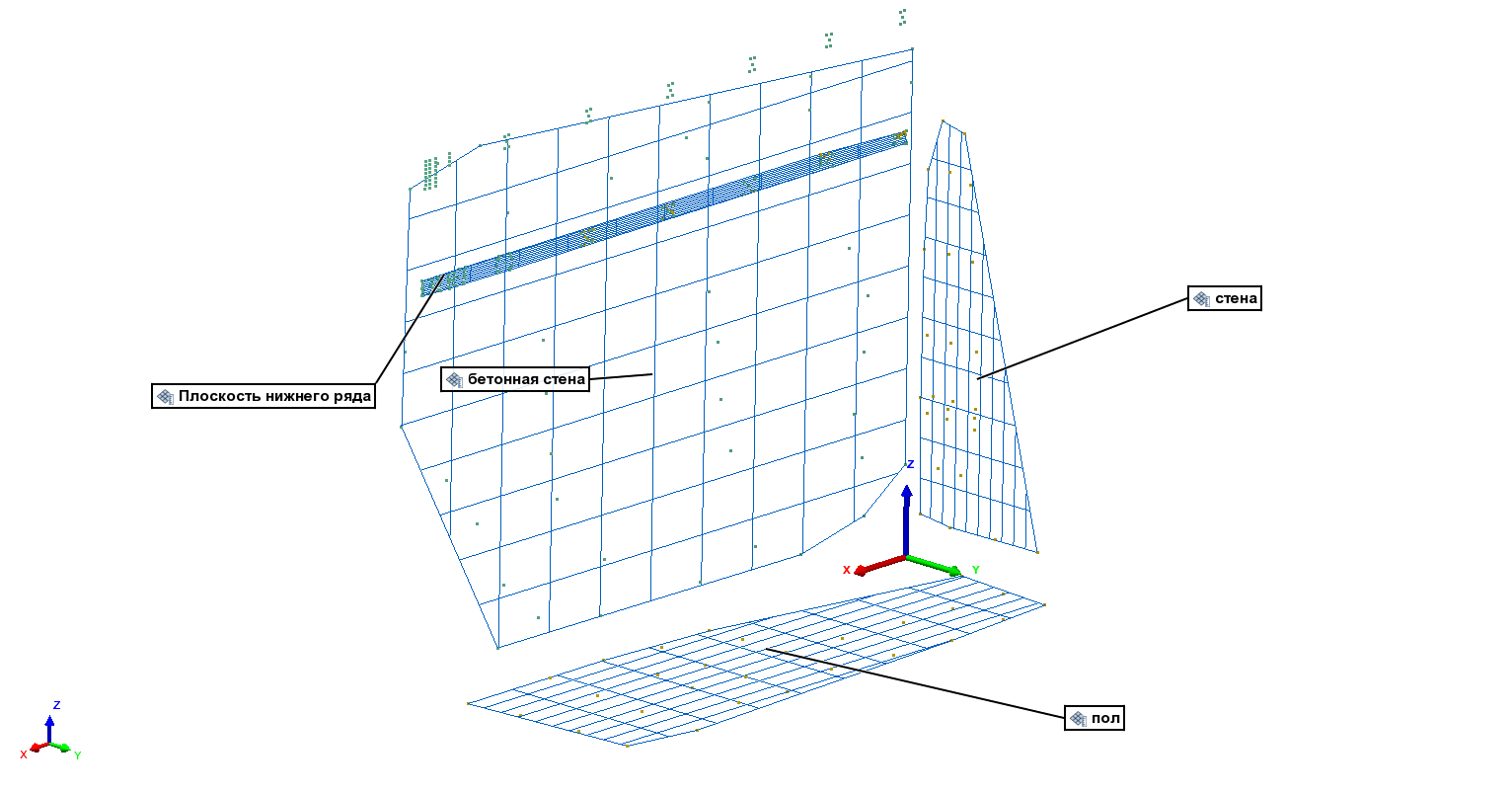

Для этого была определена актуальная система координат (СК) по следующим параметрам:

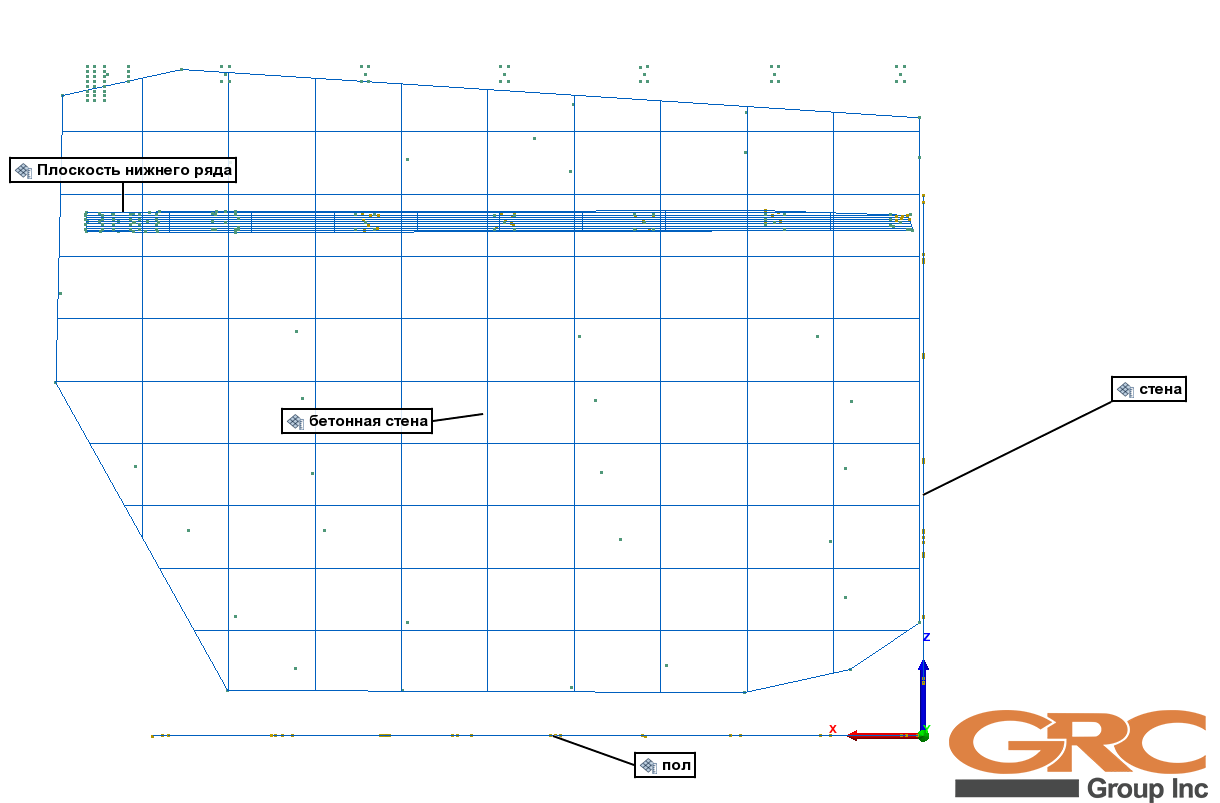

Плоскость ZX — плоскость бетонной стены ;

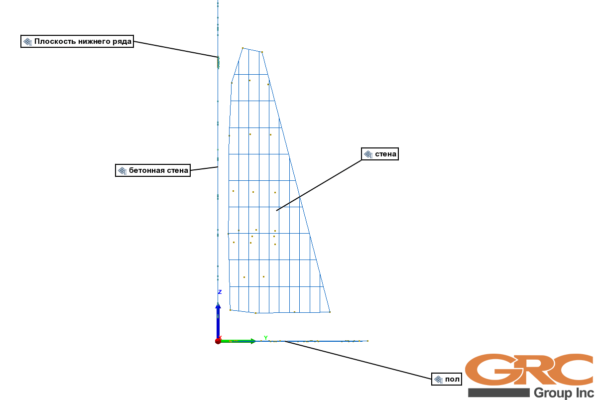

Плоскость ZY — плоскость боковой стены;
Плоскость XY — плоскость горизонтальная, построенная по средней высоте пола.

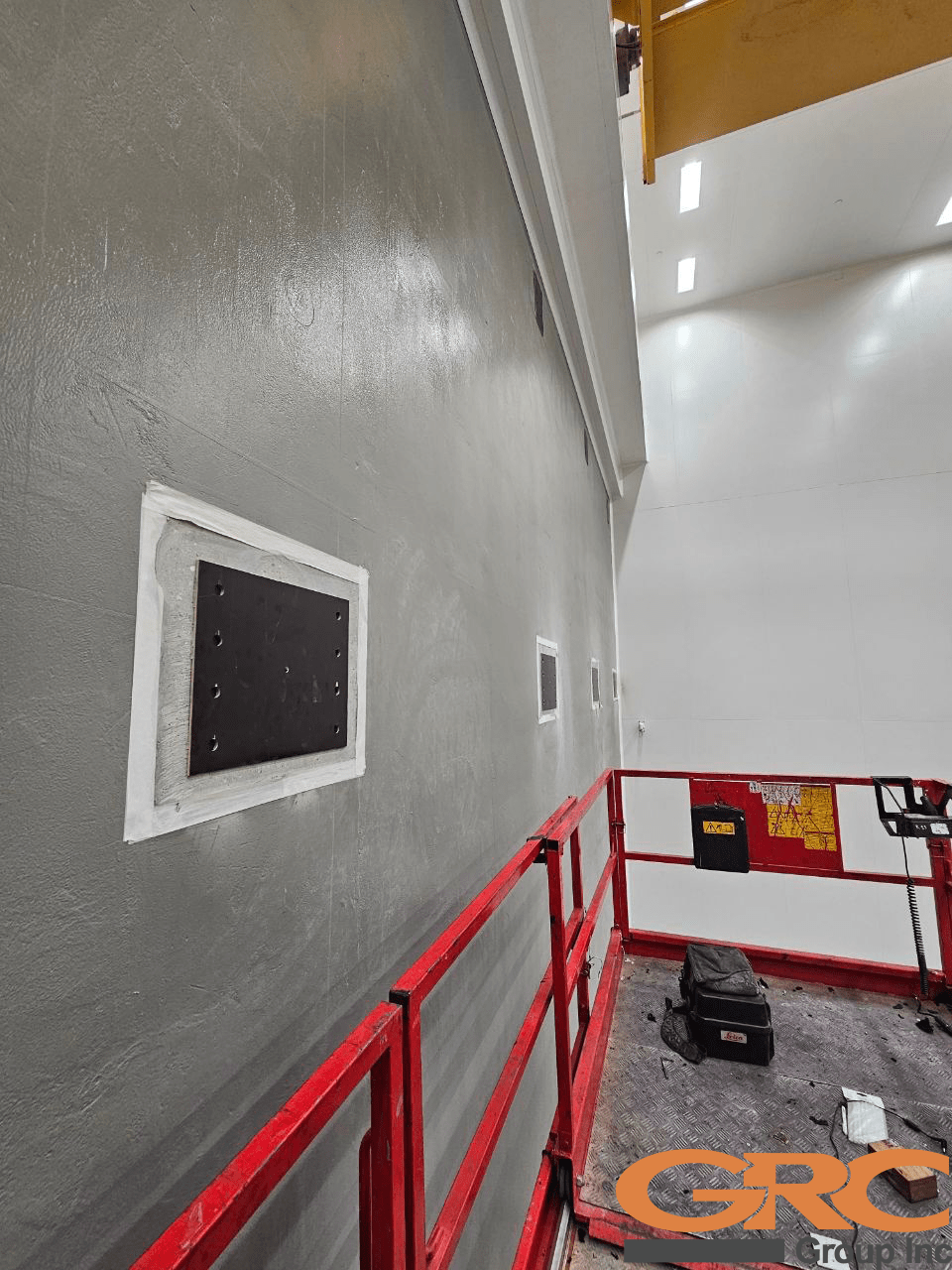

Контроль установки шаблонов стенда солнечных батарей

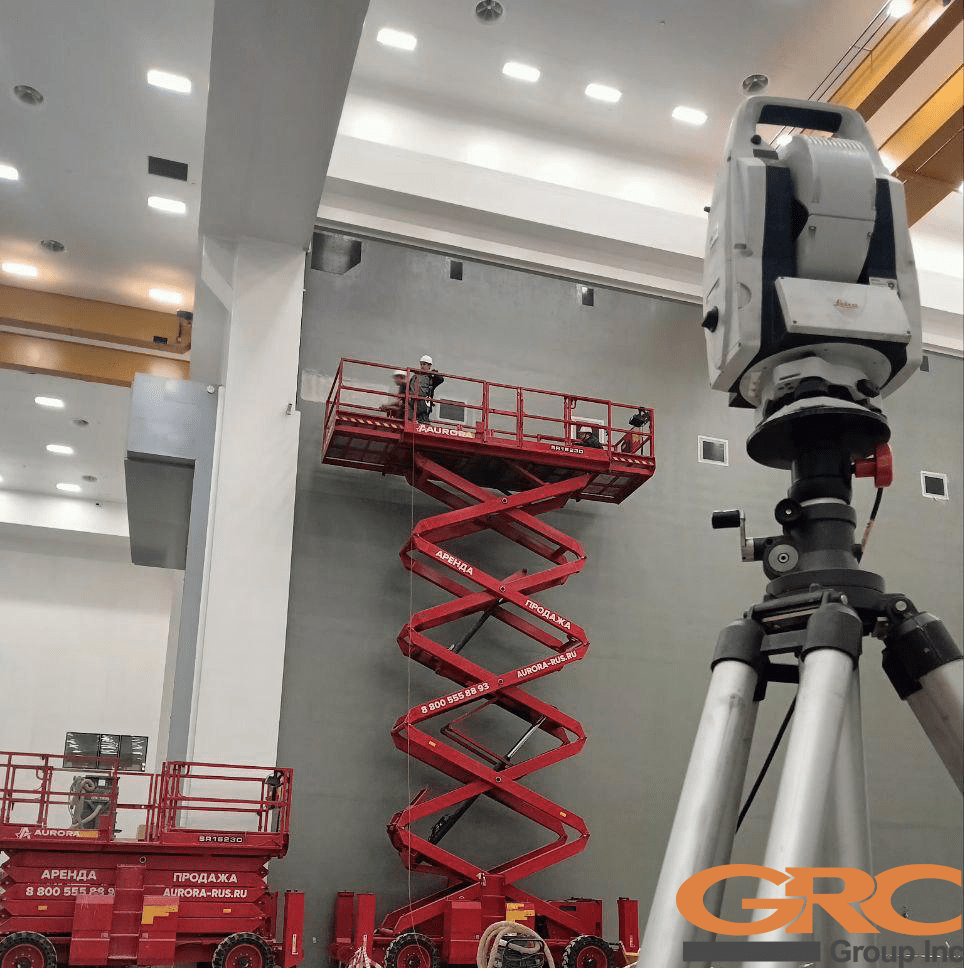

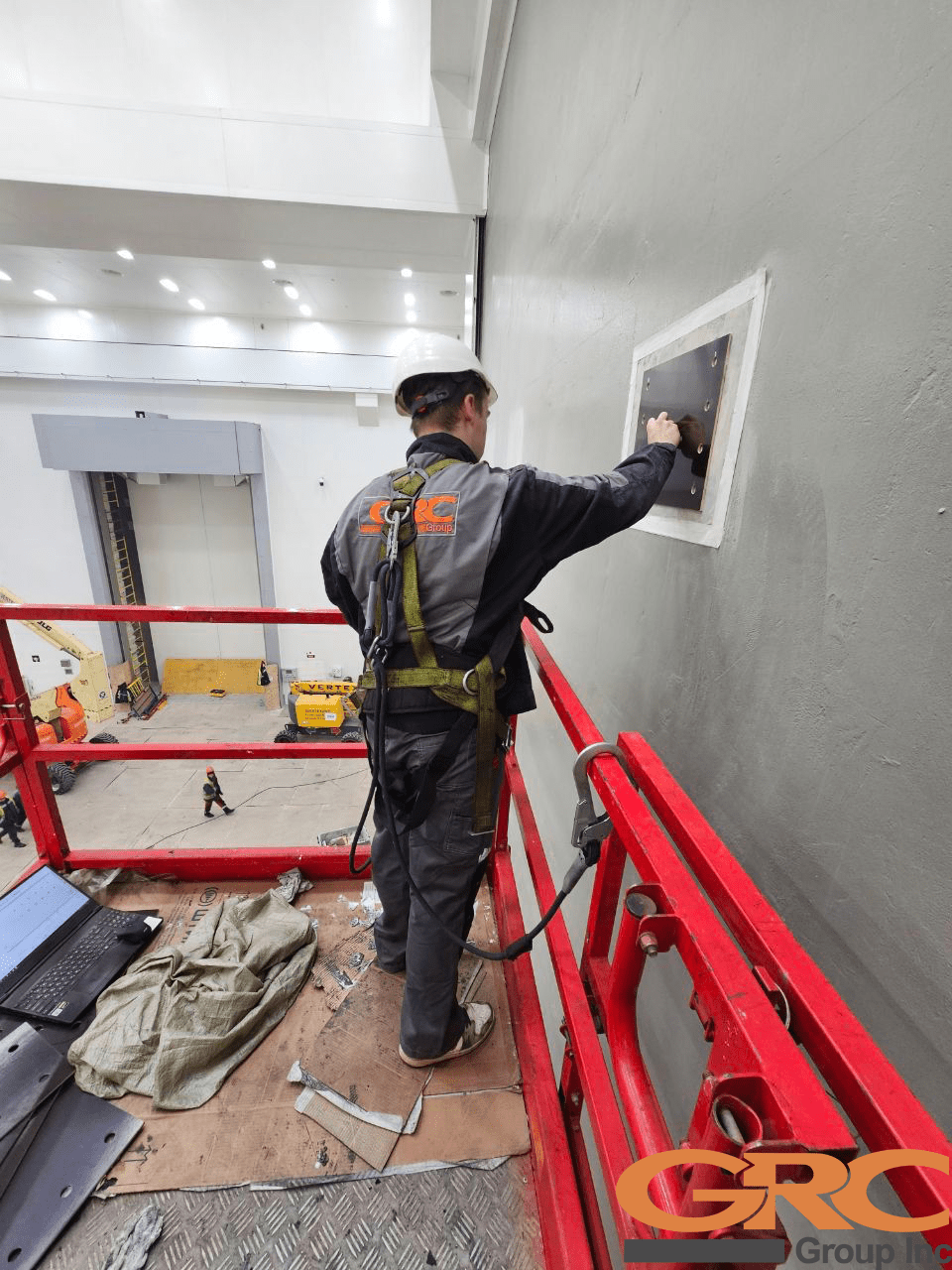

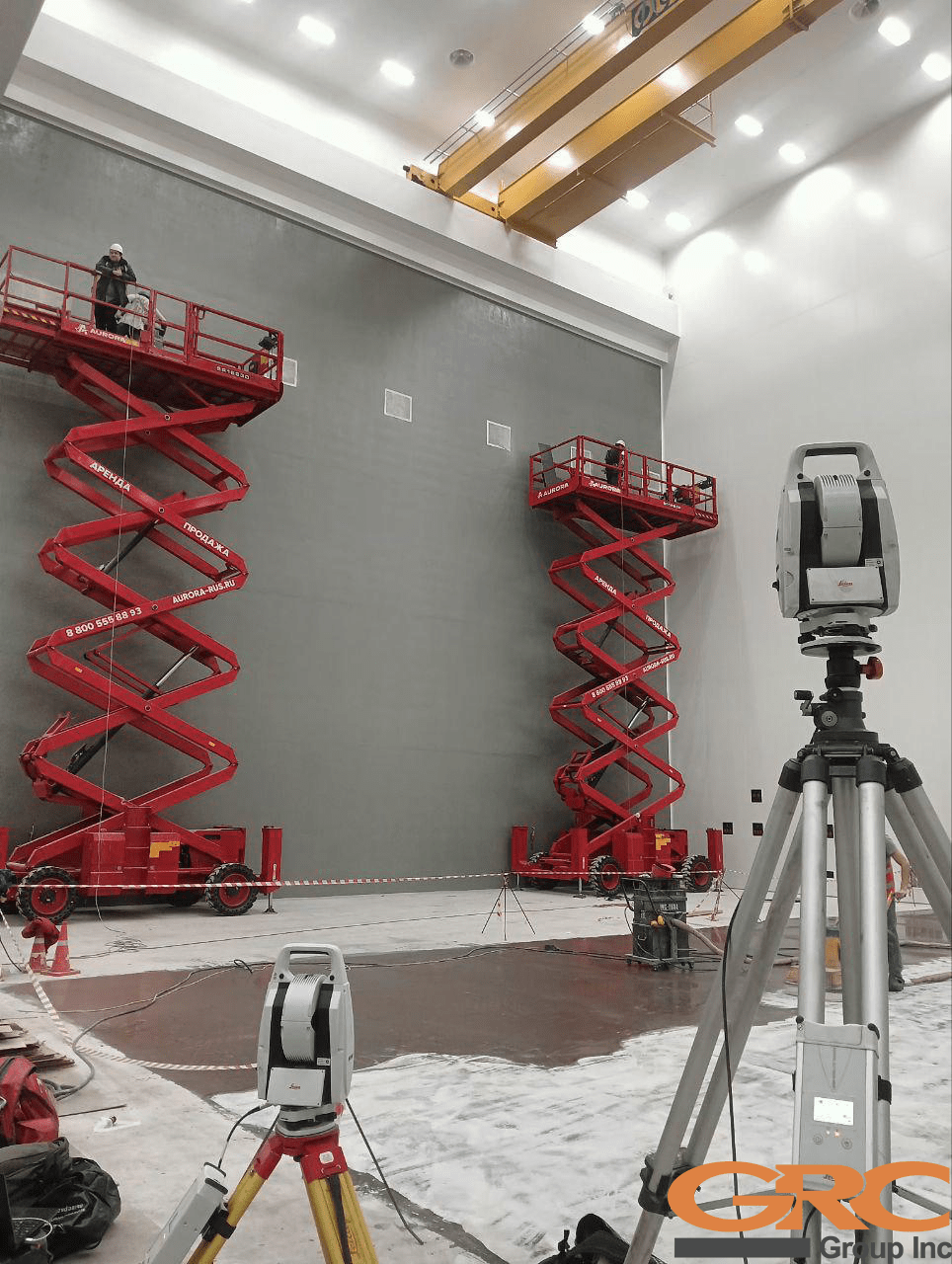

Далее в программу были загружены координаты точек , для дальнейшего контроля установки шаблонов. Выставление проводилось на высоте более 10 м.
После успешного выставления и закрепления шаблонов, был выполнен их контроль от номинала:
Контроль установки шаблонов выполнен, допуски соблюдены
