Мобильная расточка проушин пресс-ножниц LEIMBACH HS 750/800

21172

В рамках капитального ремонта пресс-ножниц производства компании LEIMBACH MASCHINENBAU GMBH (GERMANY) нашему производству поступило задание по восстановлению отверстий наплавкой и расточкой с выездом на место ремонта.

Оборудование: Гидравлические пресс-ножницы LEIMBACH HS 750/800

Место ремонта: Производственная база в г. Нижневартовск (Ханты-Мансийский АО)

Задачи:

1. Мобильная расточка проушин на тягах синхронизатора бокового прижима

(8 посадочных мест)

2. Мобильная расточка проушин крепления штоков ГЦ пресс-крышки

(4 посадочных места на 2-х осях)

Технология восстановления отверстий наплавкой и расточкой с выездом:

— Перед выполнением задачи дефектуем изношенные отверстия и на собственном производстве изготавливаем борштангу и центровочные втулки под диаметр отверстий;

— Затем на место ремонта выезжает наша мобильно-расточная бригада;

— По прибытию, наши специалисты выставляют мобильно-расточной комплекс на специальные кронштейны для соблюдений соосности восстанавливаемых отверстий;

Монтаж мобильно-расточного станка

— Следующим этапом мы растачиваем отверстия в черновую создавая базу под наплавку;

— Наплавляем посадочные места специально подобранным материалом.

Наплавку труднодоступных мест проушин крепления штоков ГЦ пресс-крышки выполняем в автоматическом режиме при помощи нашего мобильного станка;

Наплавка посадочных мест в автоматическом режиме

— Финальным этапом работ соосно растачиваем проушины в заданные размеры, устраняем следы ремонта и сдаем работу заказчику.

Расточка проушин на тягах синхронизатора бокового прижима

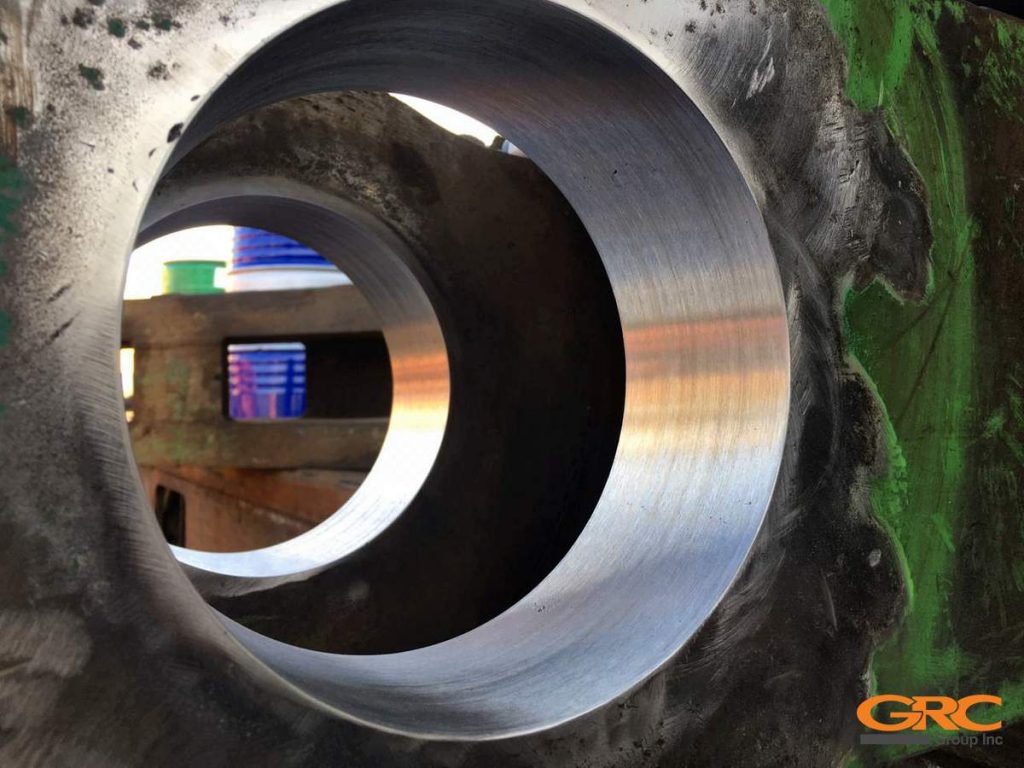

Фотографии процесса восстановления отверстий наплавкой и расточкой с выездом.

Мобильная расточка проушин на тягах синхронизатора бокового прижима:

Мобильная расточка проушин крепления штоков ГЦ пресс-крышки:

Примеры других работ по восстановлению посадочных мест мобильными расточными станками
