К нам поступил запрос на ремонт проходного моста MAN TGS, кросс-номер: 81354013194. От нас требовалось восстановить посадку под подшипник ведущего вала главной передачи.

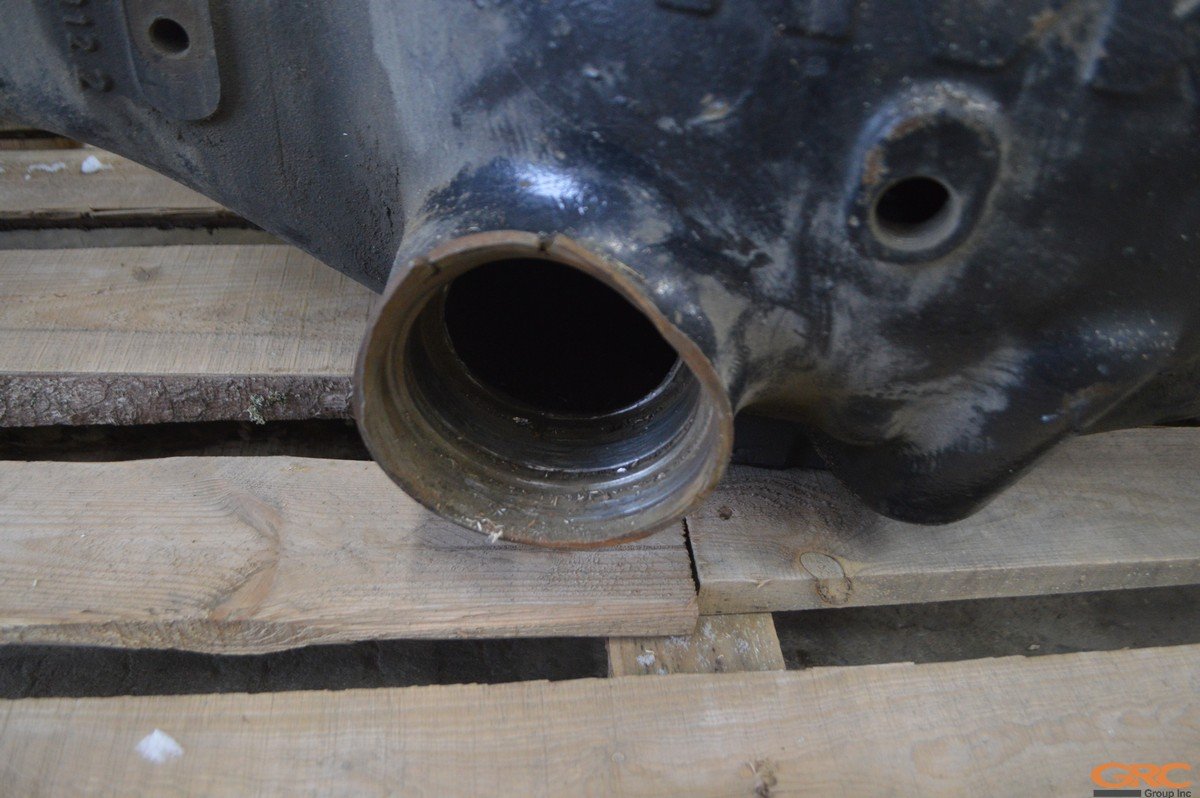

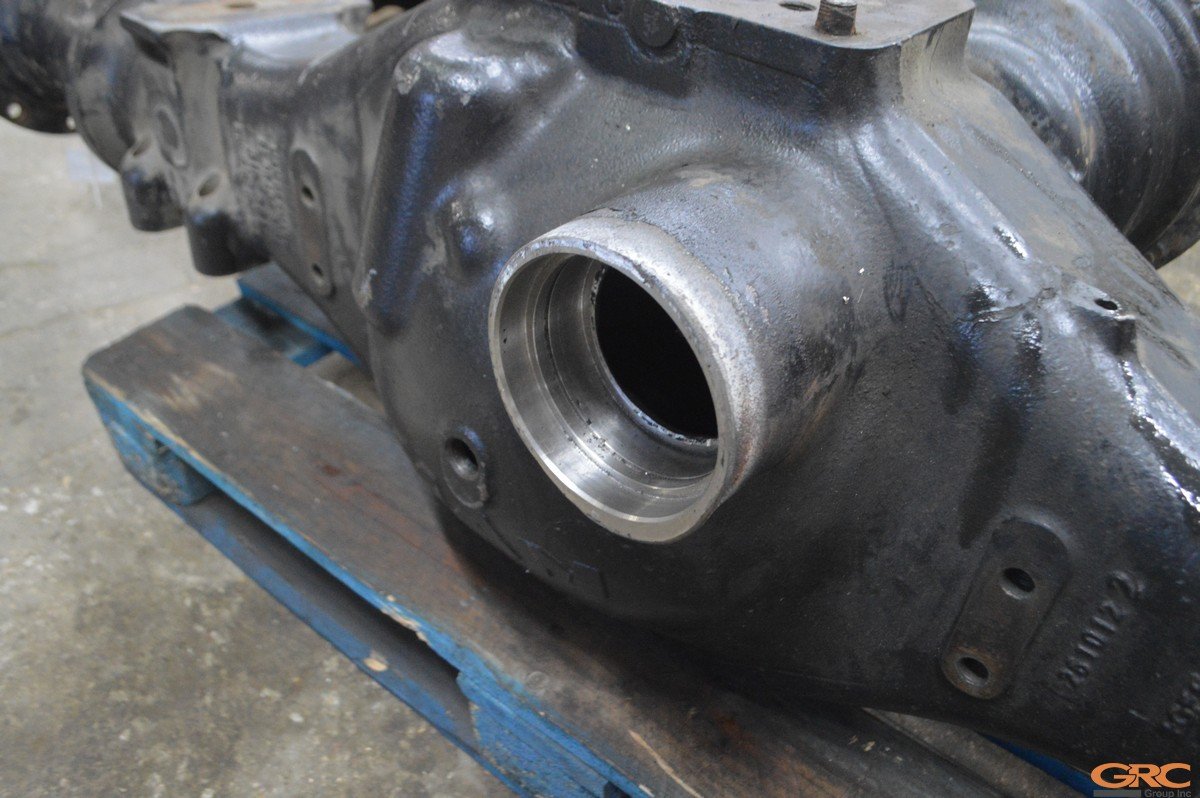

Фотографии до и после ремонта
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_7df9e369ac8d4cae8dce0db4dc6ee397mv2-1024x681.jpg)
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_ff04b75cf97a4ddcbbfaacd80b1fef41mv2-1024x681.jpg)
Территориально мы находимся в г. Щелково, МО. Мост приехал к нам из Чукотского автономного округа.

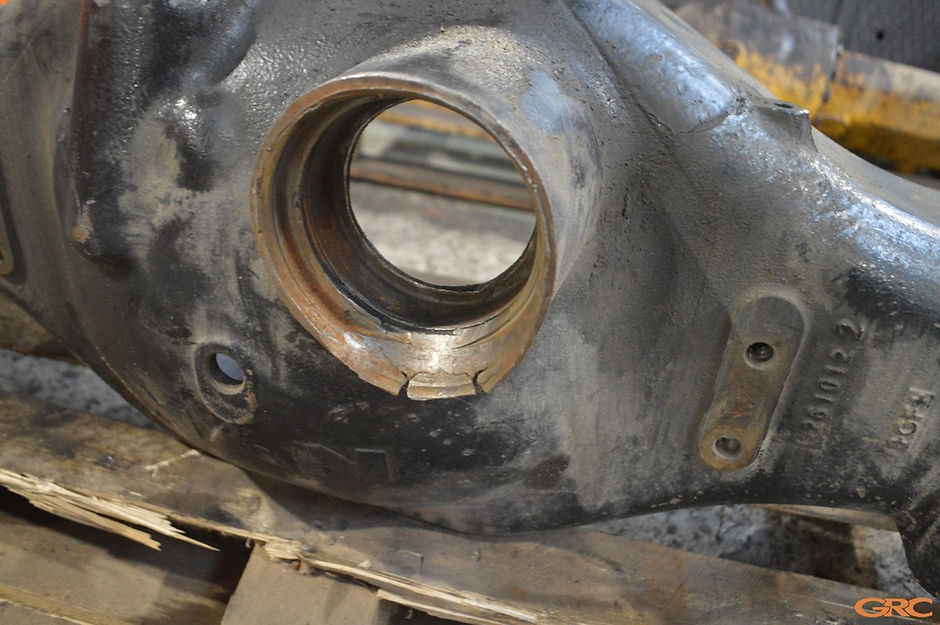

Разрушение подшипника привело к тому что появилась деформация отверстия.
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_16796305cbfb4a33910e3ab8c4ace20emv2.jpg)
Типовая проблема – типовое решение. У нас данный вид ремонта является типовой услугой, с гарантией качества. Подробнее на нашем сайте.
В данном случае восстановление происходило по методике наплавки с последующей расточкой на координатно-расточном станке.
Процесс восстановления посадки под подшипник:

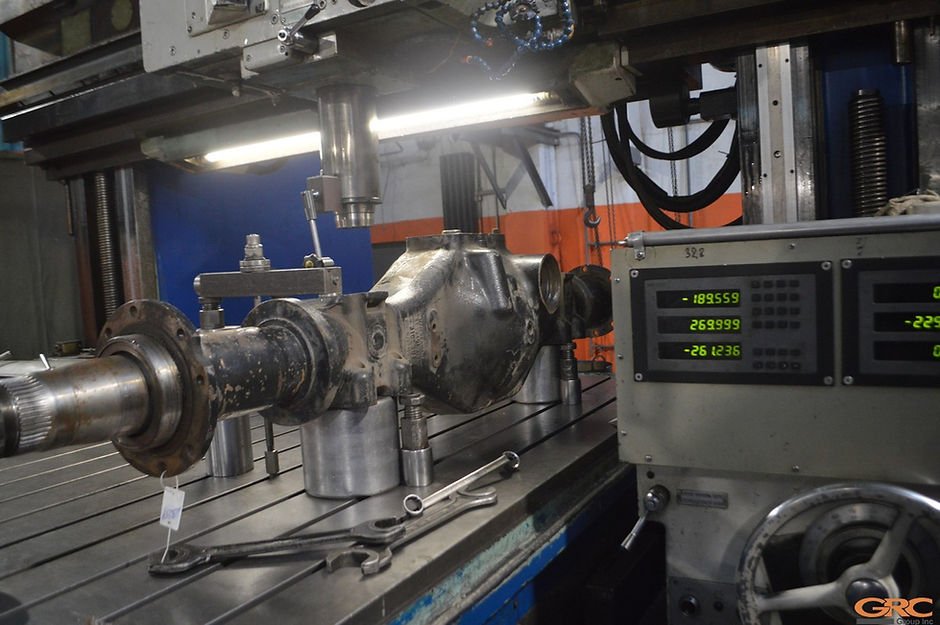

➤ Изготовили конструкторскую документацию и подготовили поверхность под наплавку.
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_8c54ac51eaa24543ad664ae3f85ef99bmv2.jpg)

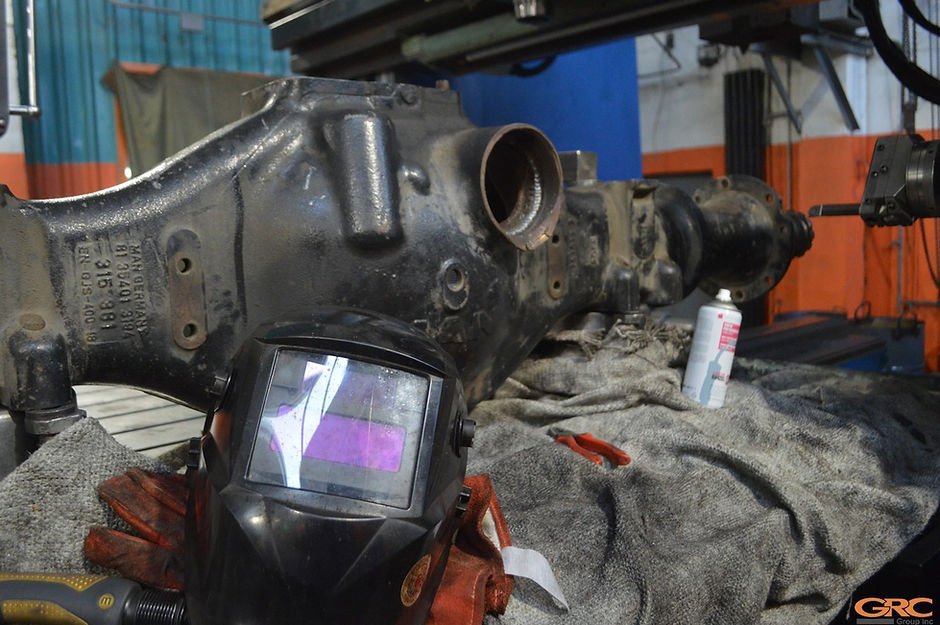

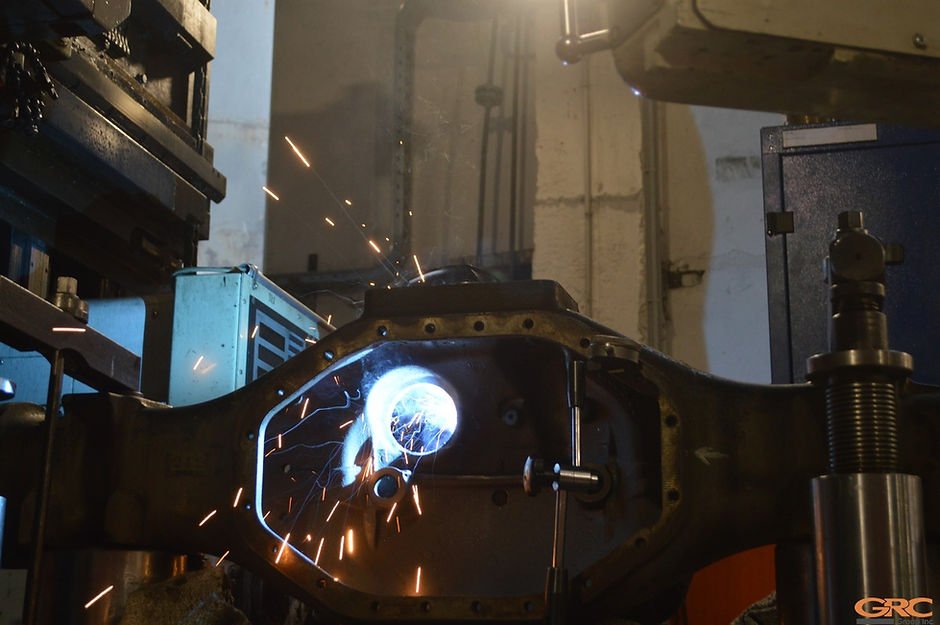

➤ И наплавили подходящий материал.
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_dec4805c2c60474eaf56ca12c72d64b4mv2.jpg)
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_2a832ea2fbe94be785517acbcc5cc60fmv2.jpg)

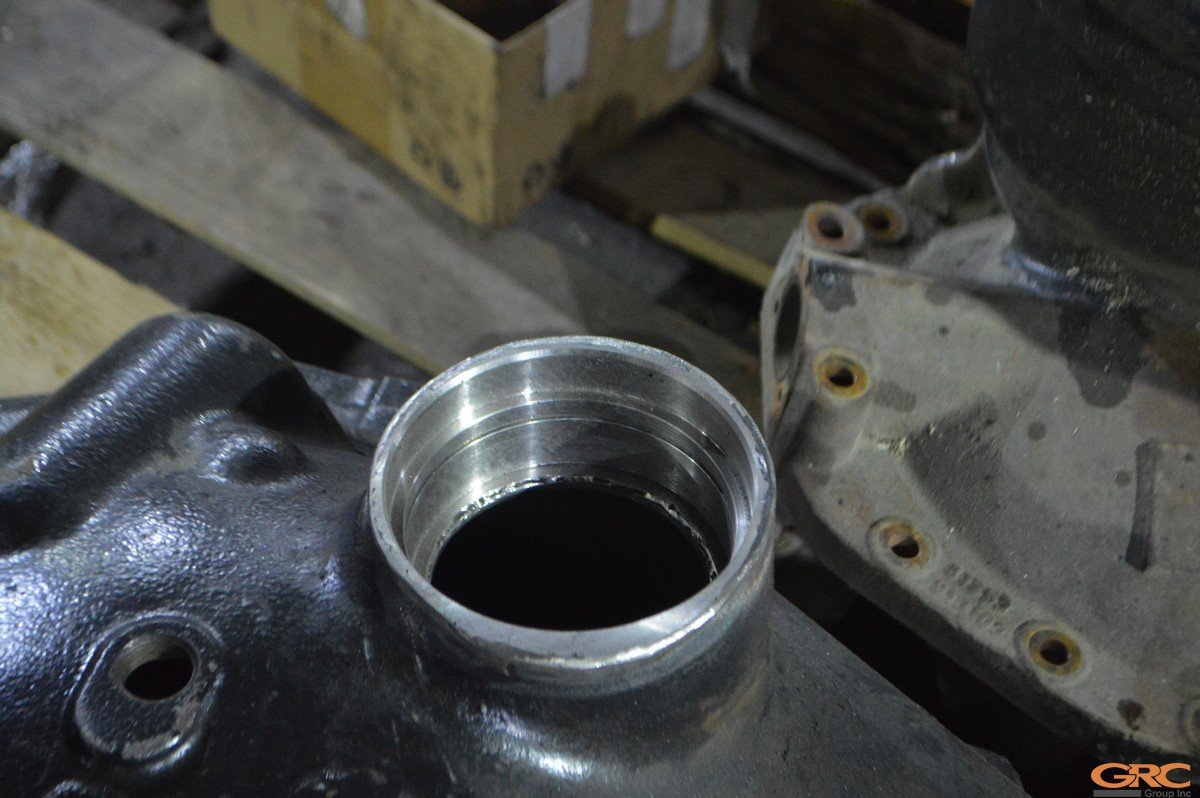

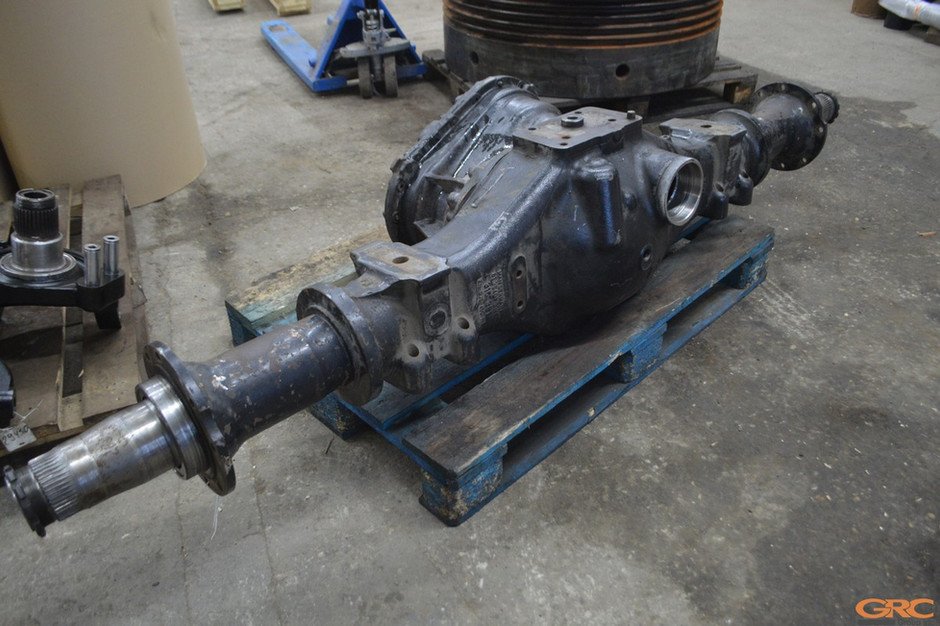

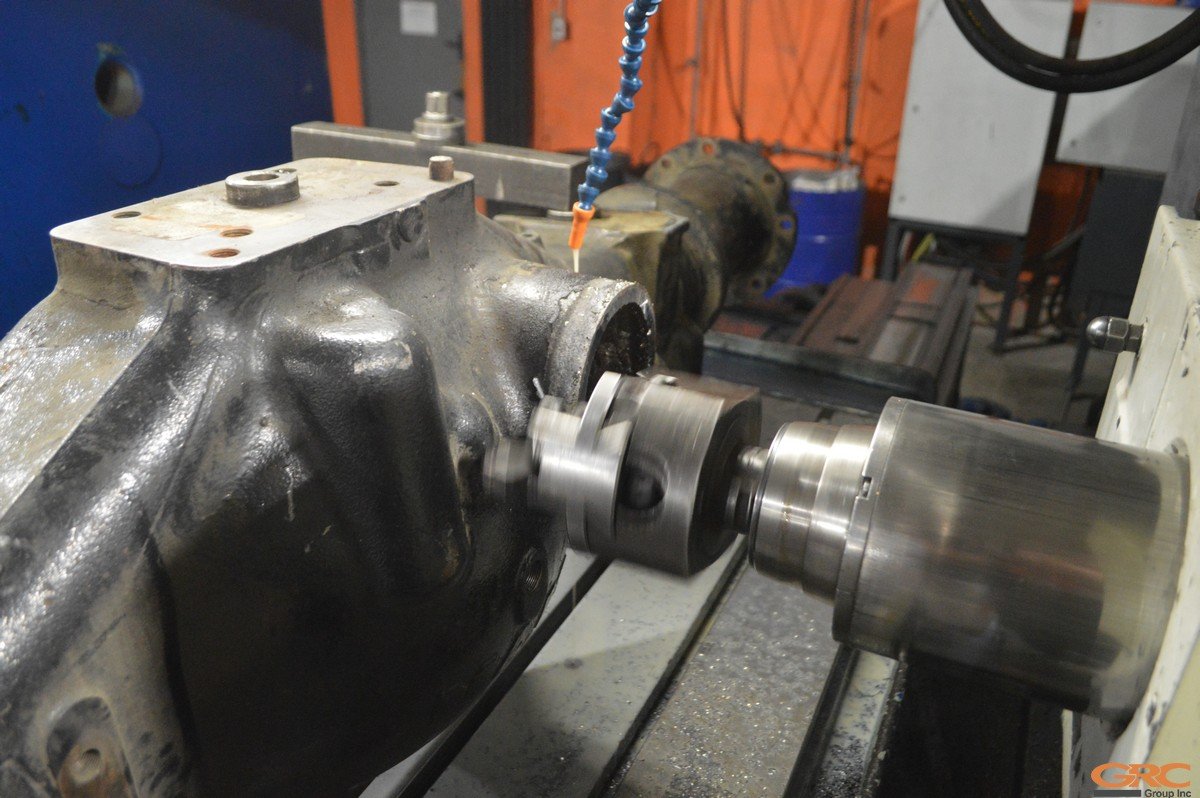

➤ Далее выполнили чистовую расточку.
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_a726a6f5e2784c70b8e73964a83c8660mv2-1024x681.jpg)
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_9c170588a92246c68586d24b2e082f9bmv2-1024x681.jpg)
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_798f8519299a41e1adf610872dfb8faemv2.jpg)

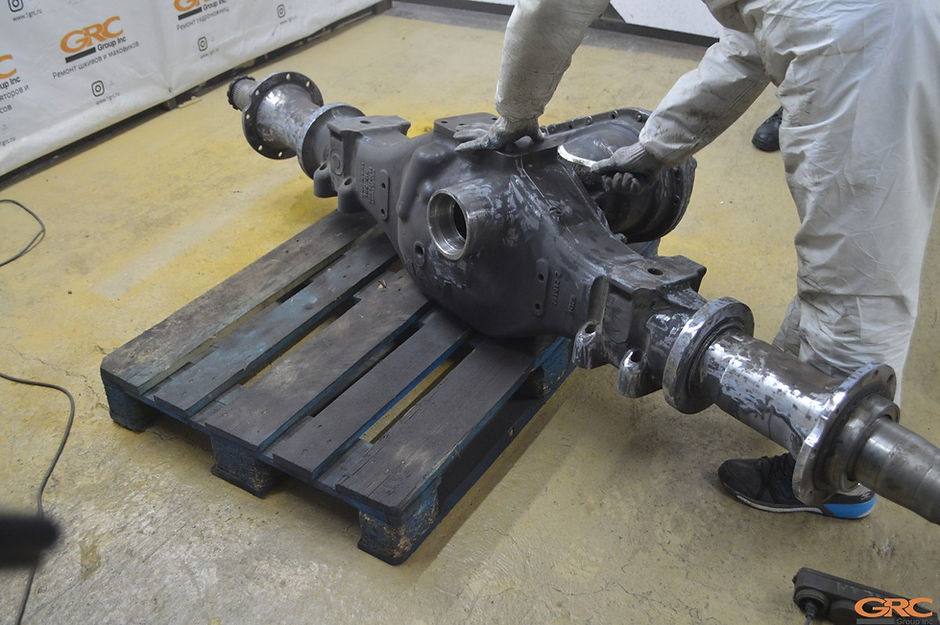

➤ И завершили проект покрасочными работами.
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_70744d93e83d4ed7bf11330570e52b6fmv2.jpg)
![Проходной мост MAN TGS [81354013194]. Восстановление посадки под подшипник.](https://www.1grc.ru/wp-content/uploads/2023/08/641b5e_6e5a9d2852714ab1986988515be1b46amv2.jpg)
