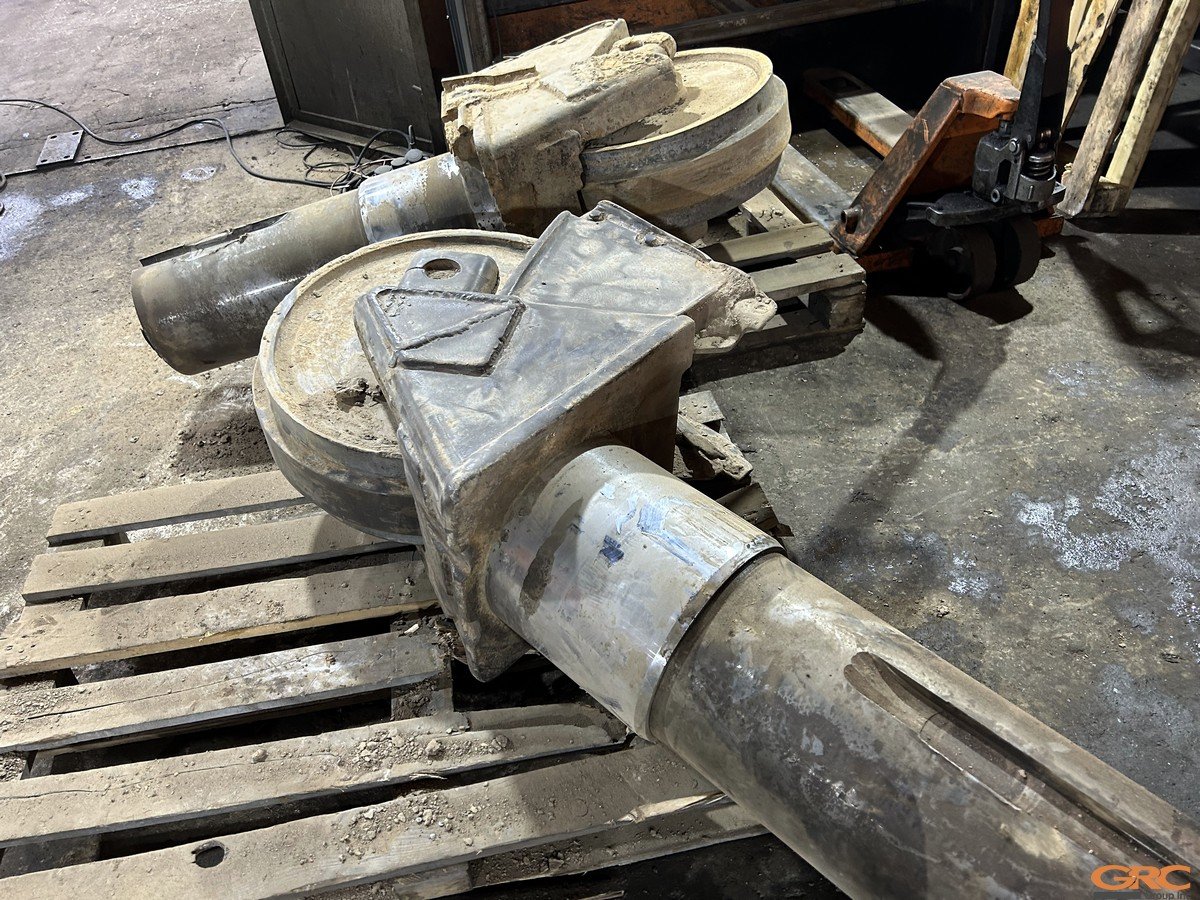

К нам поступил заказ на ремонт направляющих колес бульдозера или по другому ленивцев.
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0368.jpg)

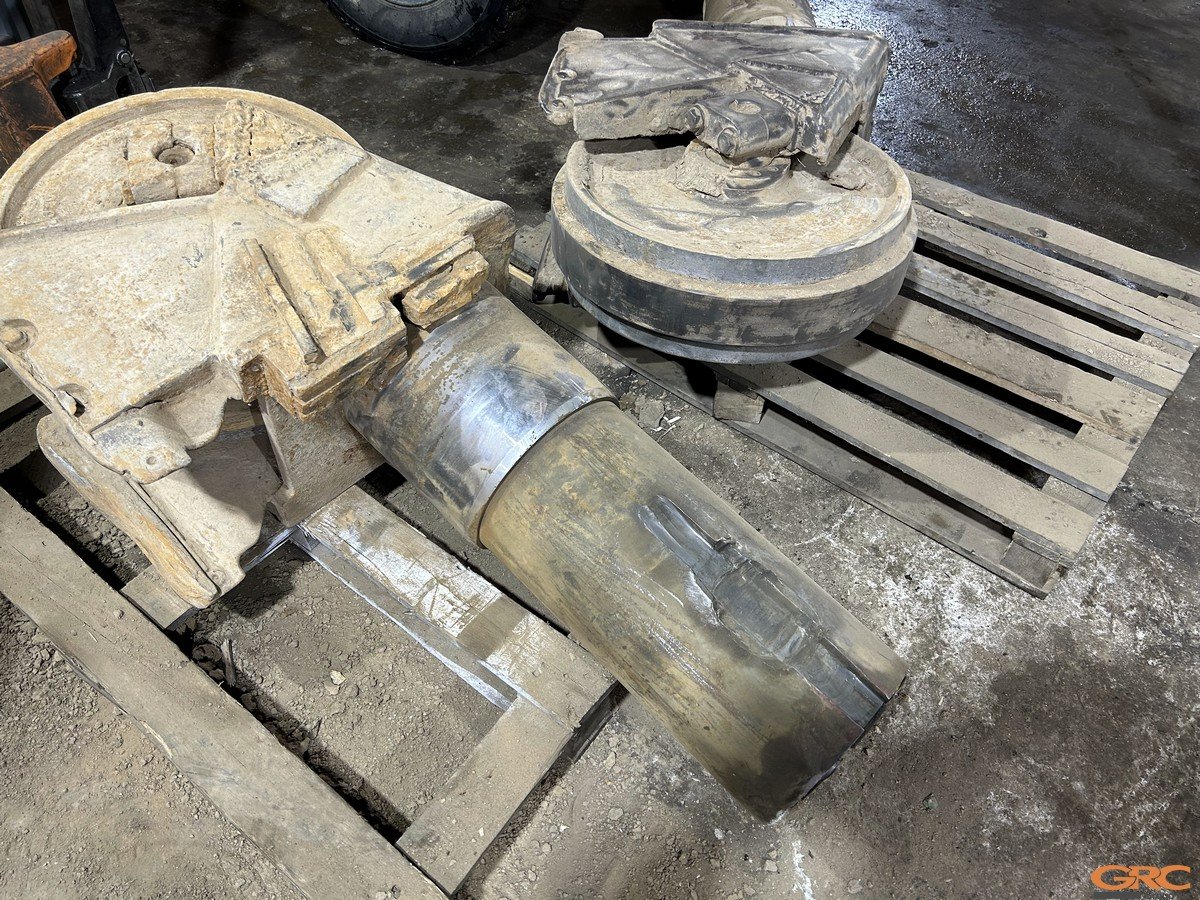

Направляющие пазы валов роликов разбиты в зонах до 1/3 длины каждого паза.
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0371.jpg)
Геометрические размеры пазов: ширина 50 мм, глубина 17 мм, длина 345 мм.
Наша задача: восстановить 4 шпоночных паза, методом наплавки и обработки в чистовые размеры.
Данный метод позволит восстановить размеры, форму и функциональные характеристики паза.
Восстановление шпоночных пазов направляющих колес бульдозера происходило следующим образом:
1. Подготовка: анализ конструкторской документации для определения необходимых размеров и характеристик шпоночных пазов.

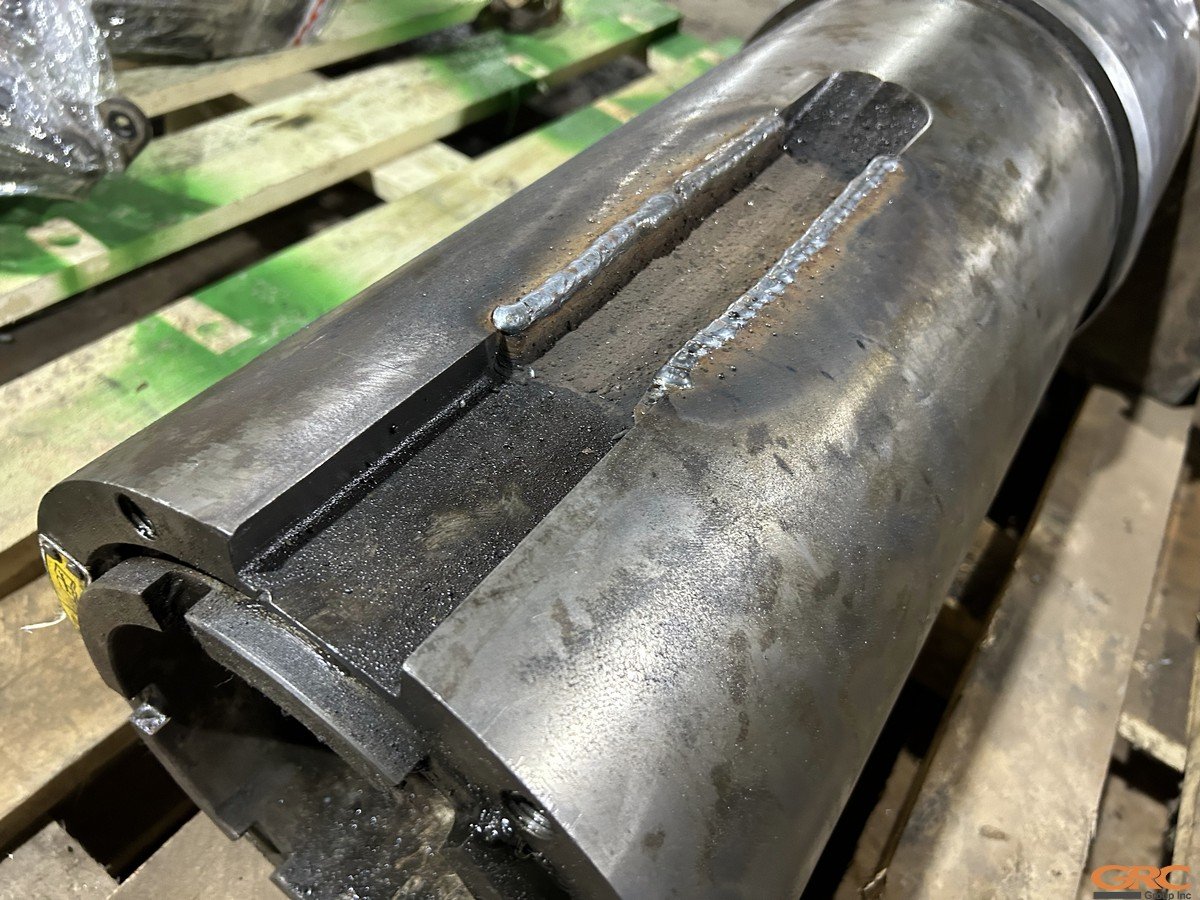

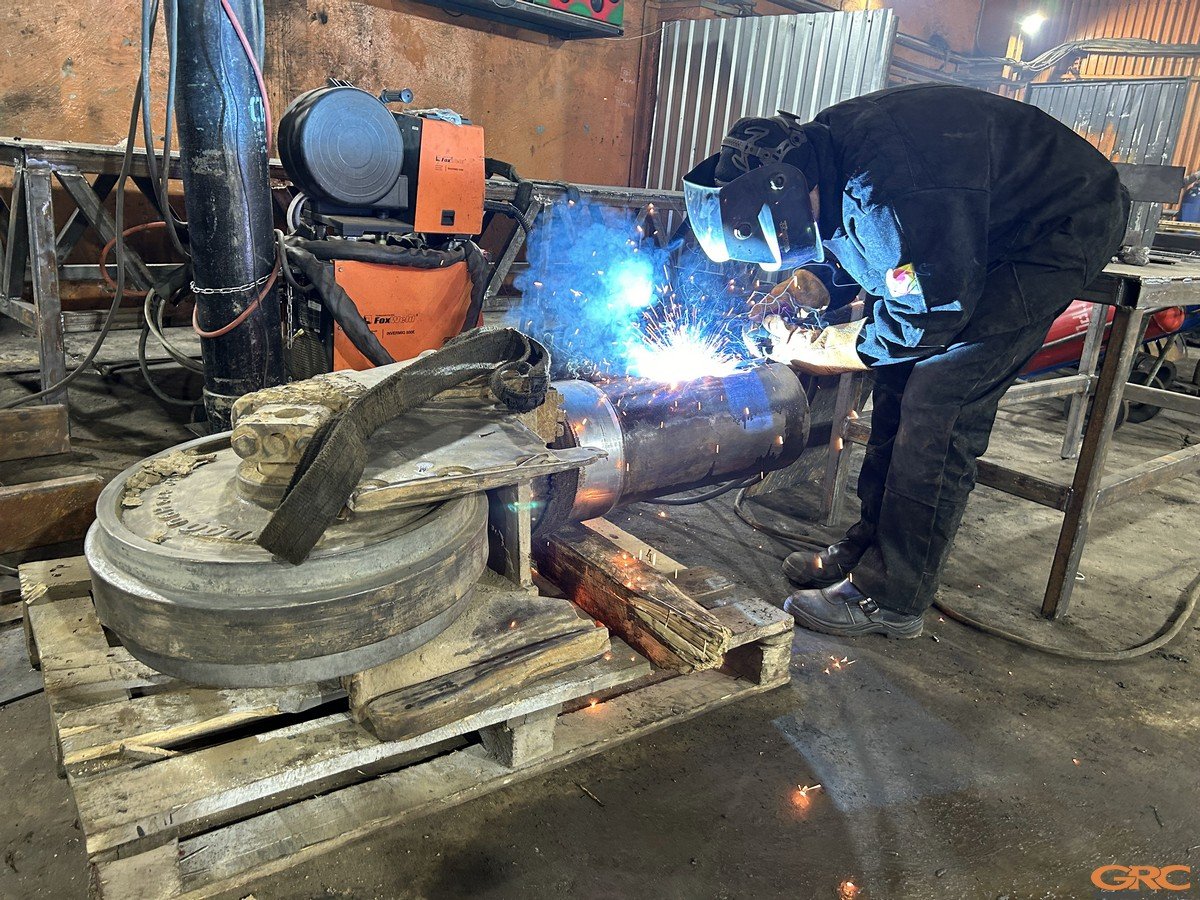

2. Нанесение наплавочного материала: специально подобранный материал наносился на изношенные пазы с помощью профессионального оборудования.
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0407.jpg)
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0497.jpg)

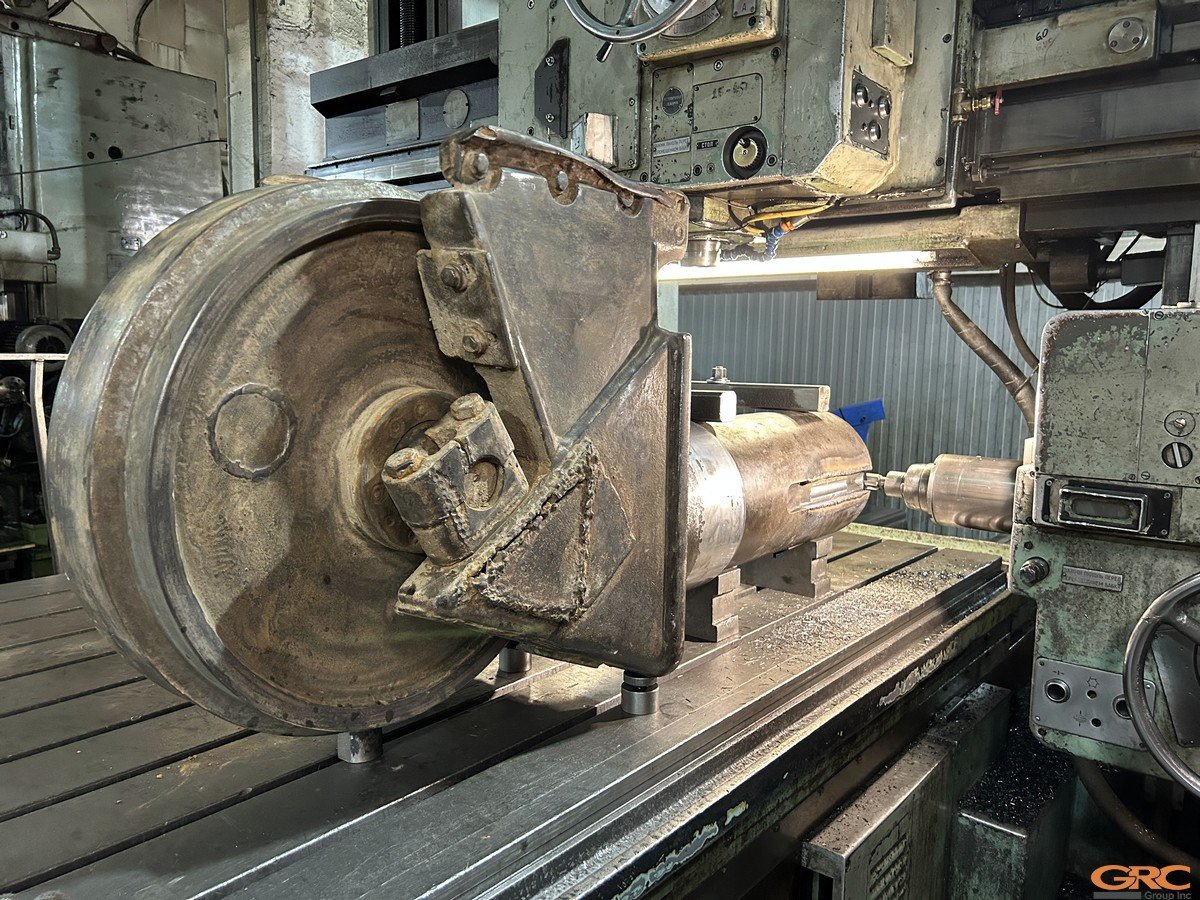

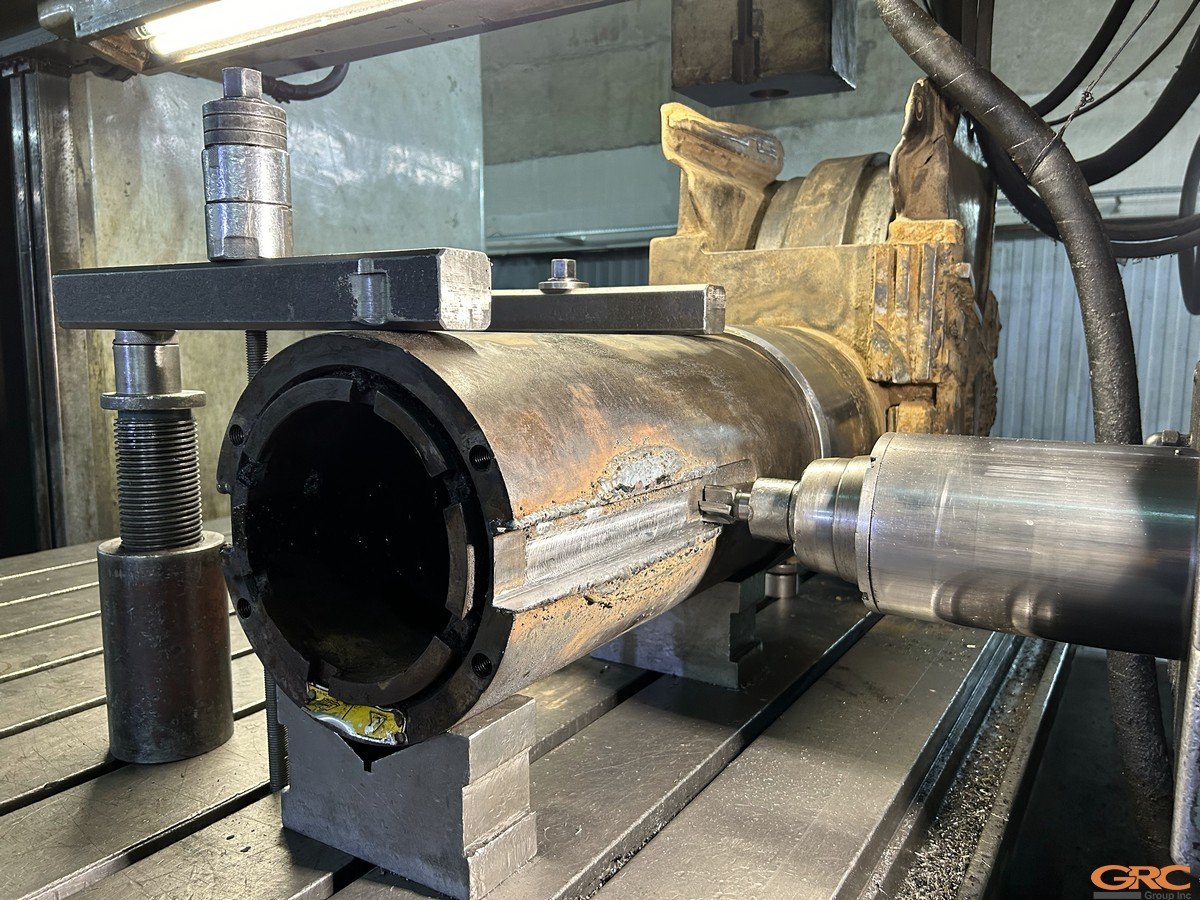

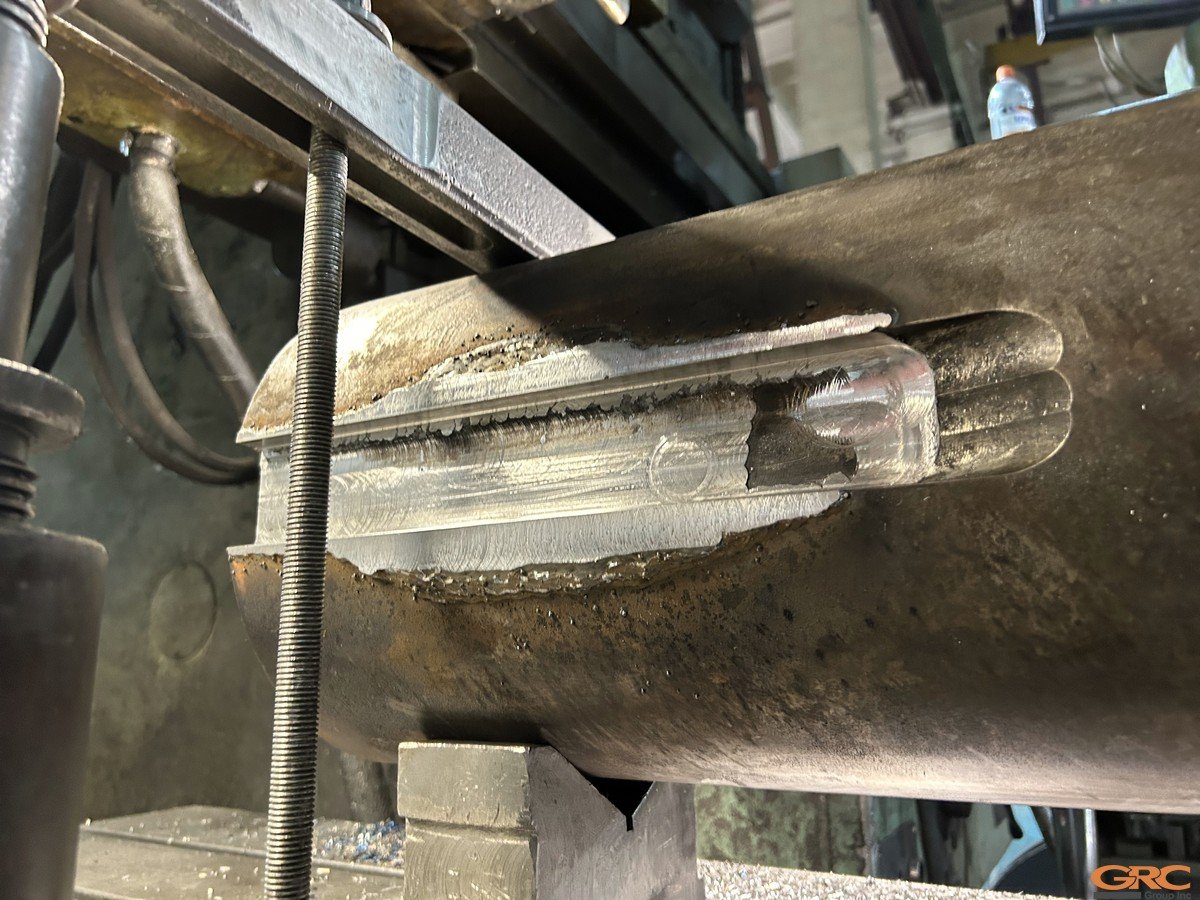

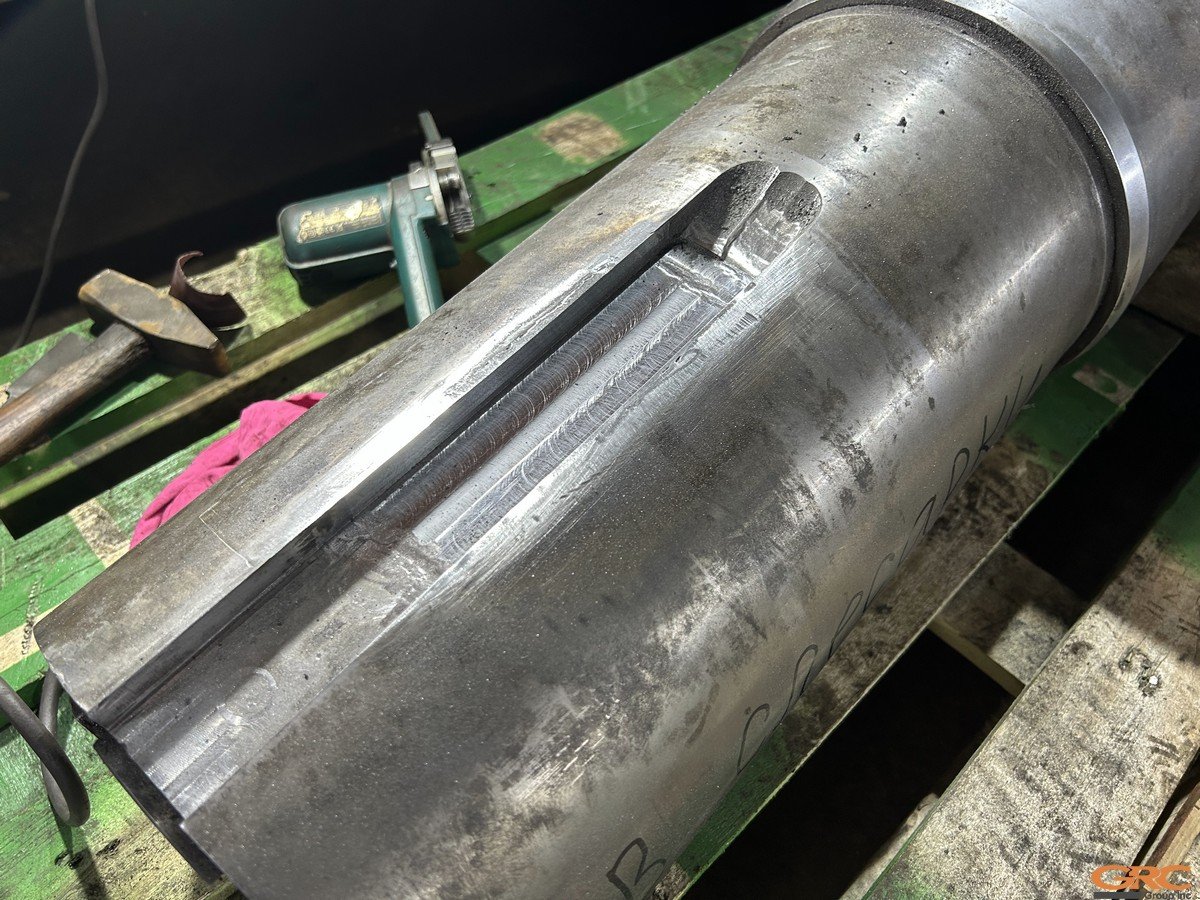

3. Обработка на координатно-расточном станке: после наплавки, детали проходили обработку на станке для достижения точных размеров и геометрии шпоночных пазов.
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0485.jpg)
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0591.jpg)
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0593.jpg)
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0565.jpg)

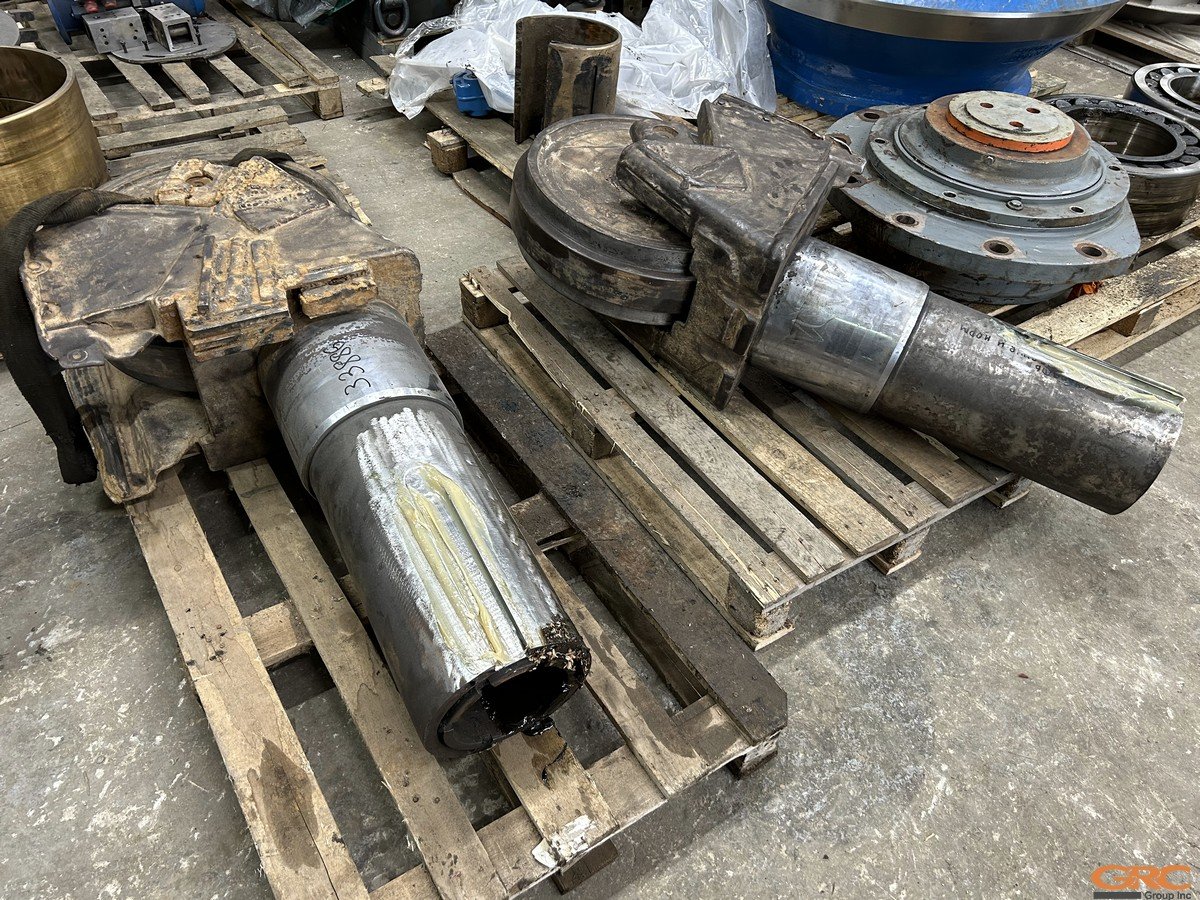

4. Зачистка поверхностей: важный этап, который гарантировал чистоту и готовность деталей к дальнейшей эксплуатации.
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0648.jpg)

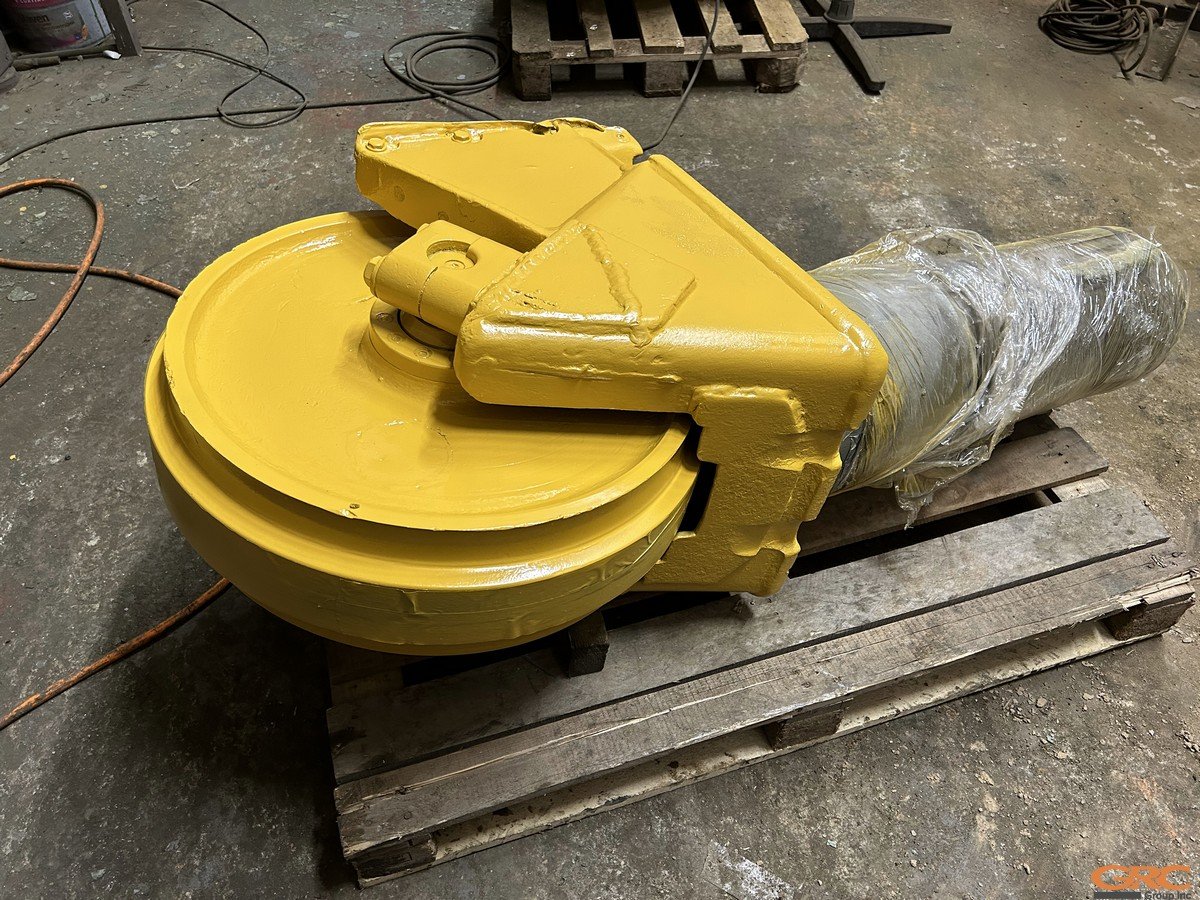

5. Малярные работы: завершающий этап, включающий окраску и защиту поверхностей, придавая деталям завершенный внешний вид.
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0895.jpg)

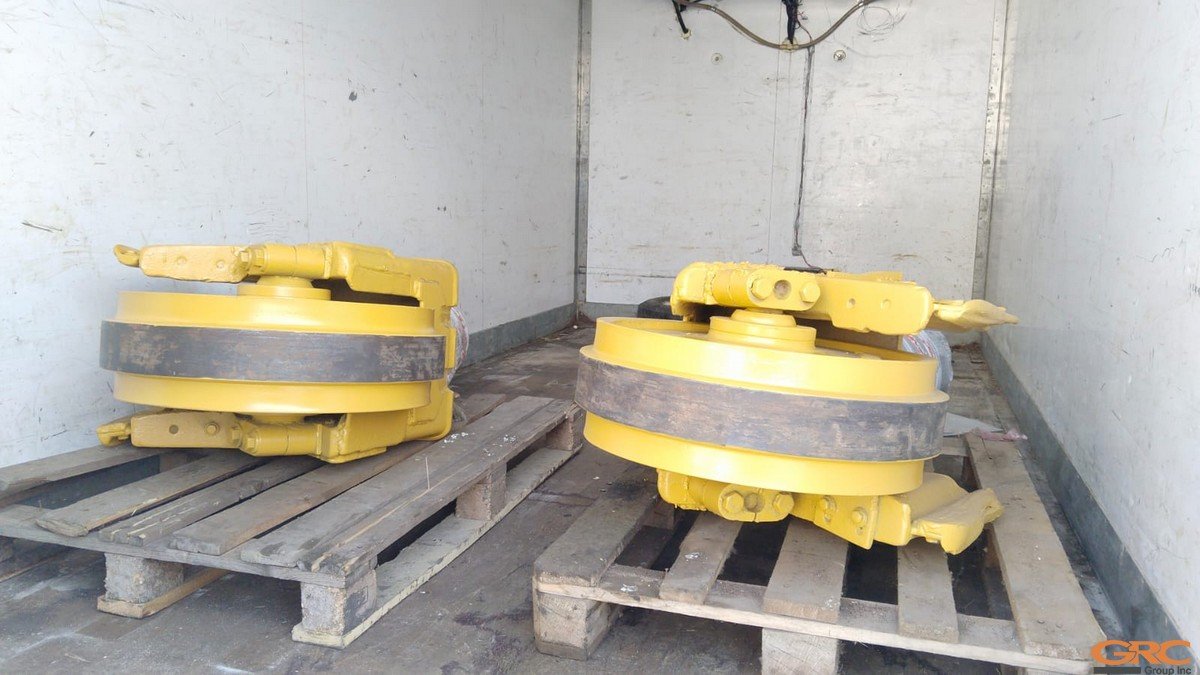

6. Сдача заказа.
![Ремонт направляющих колес бульдозера. Восстановление шпоночных пазов.](https://www.1grc.ru/wp-content/uploads/2024/04/whatsapp-image-2024-02-20-at-13.50.20.jpg)
