Ремонт ножевой плиты стационарных пресс-ножниц

20724

Пример капитального ремонта узла срезного механизма пресс-ножниц – ножевой плиты.

Ножевую плиту так же называют: ножевая каретка, нож-плита или ползун реза.

Ремонт ножевой плиты стационарных пресс-ножниц

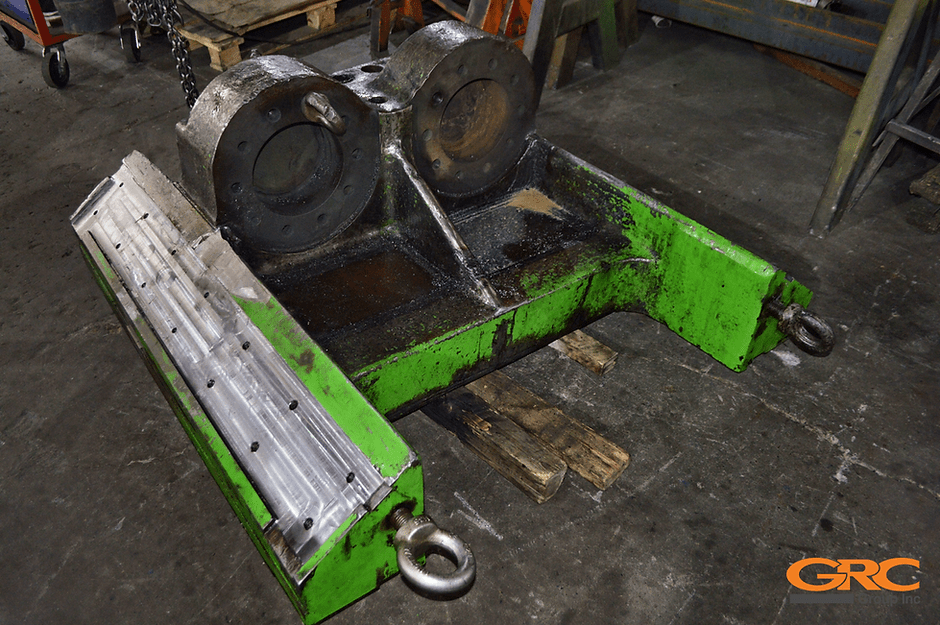

На поступившем узле образовалась глубокая сквозная трещина.

Этапы работ по ремонту ножевой плиты стационарных пресс-ножниц:

Перед ремонтом дефектуем ползун и прорабатываем конструкторскую документацию;

Затем выставляем ножевую плиту на координатно-расточной станок, где разделываем сквозную трещину и фрезеруем ложе под усиливающие пластины и вкладки;

Ремонт ножевой плиты стационарных пресс-ножниц
Ремонт ножевой плиты стационарных пресс-ножниц
Ремонт ножевой плиты стационарных пресс-ножниц
Ремонт ножевой плиты стационарных пресс-ножниц

Изготавливаем усиливающие пластины и подбираем сварочный материал;

Ремонт ножевой плиты стационарных пресс-ножниц
Ремонт ножевой плиты стационарных пресс-ножниц

Завариваем места трещины, привариваем технологические пластины;

Проварка трещин ножевой
Ремонт ножевой плиты стационарных пресс-ножниц

Финальным этапом фрезеруем направляющие ножевой плиты, изготавливаем крепежные отверстия, нарезаем резьбу, красим и отправляем заказчику.

Ремонт ножевой плиты стационарных пресс-ножниц
Ремонт ножевой плиты стационарных пресс-ножниц
Ремонт ножевой плиты стационарных пресс-ножниц
