Капитальный ремонт гидравлических цилиндров пресса

Специалисты нашей компании GRC ранее успешно выполнили два аналогичных проекта:

• Ремонт гидроцилиндров пресса Siempelkamp;
• Восстановление гидроцилиндра пресса.

Текущий проект имел много общего с предыдущими, однако объем работ оказался значительно больше из-за необходимости капитального ремонта.

Заказчиком выступило предприятие, лидирующее в сфере производства резинотехнической продукции.

Ассортимент продукции включает рукава высокого давления, промышленные шланги и резинотканевые конвейерные ленты.

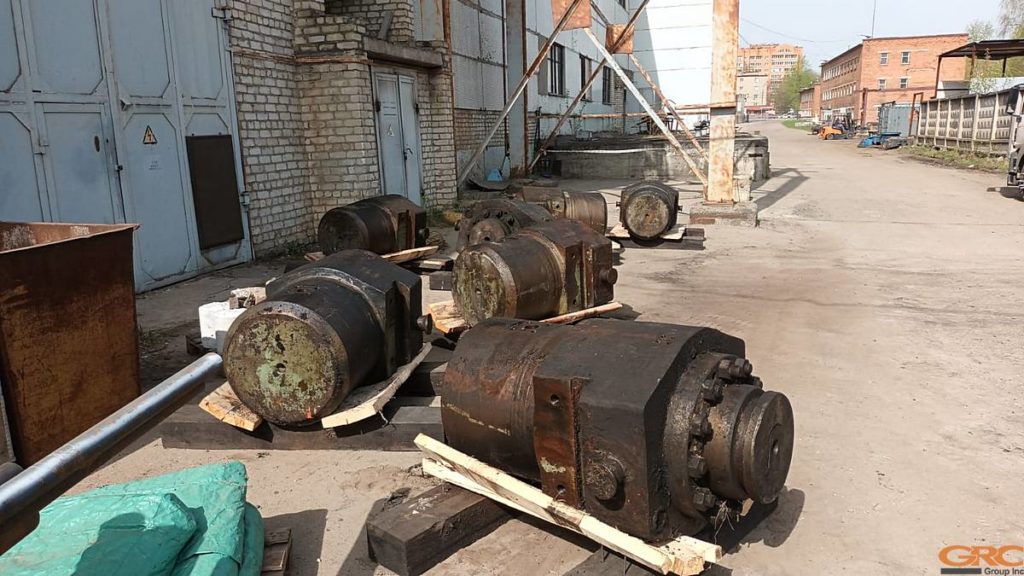

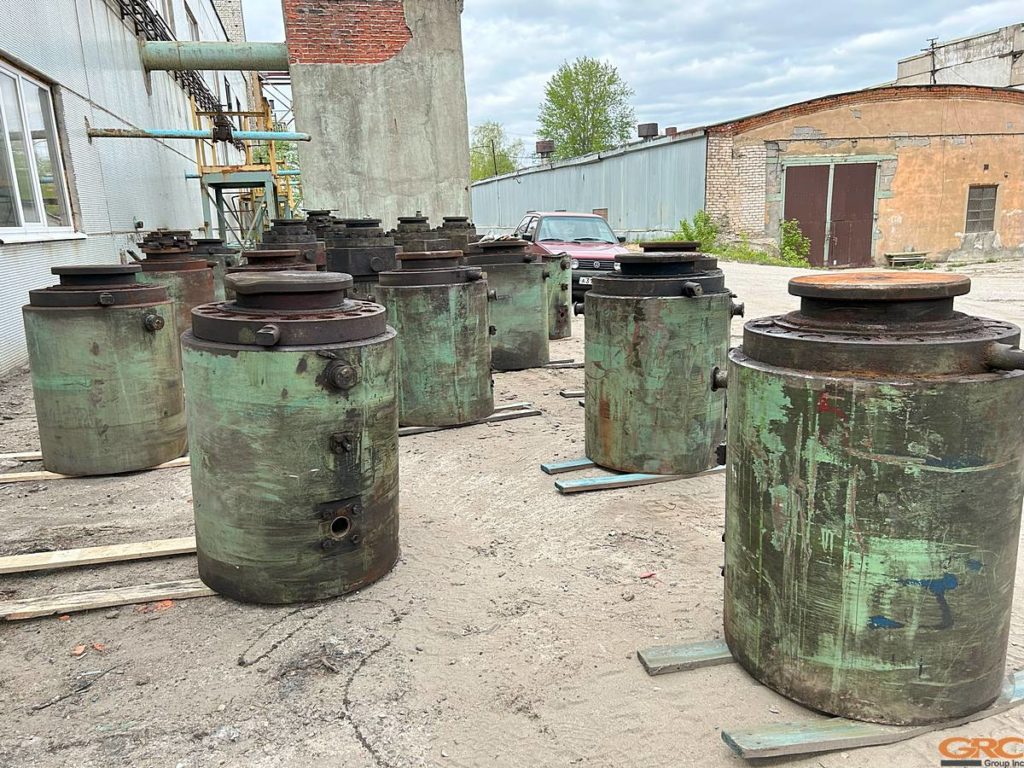

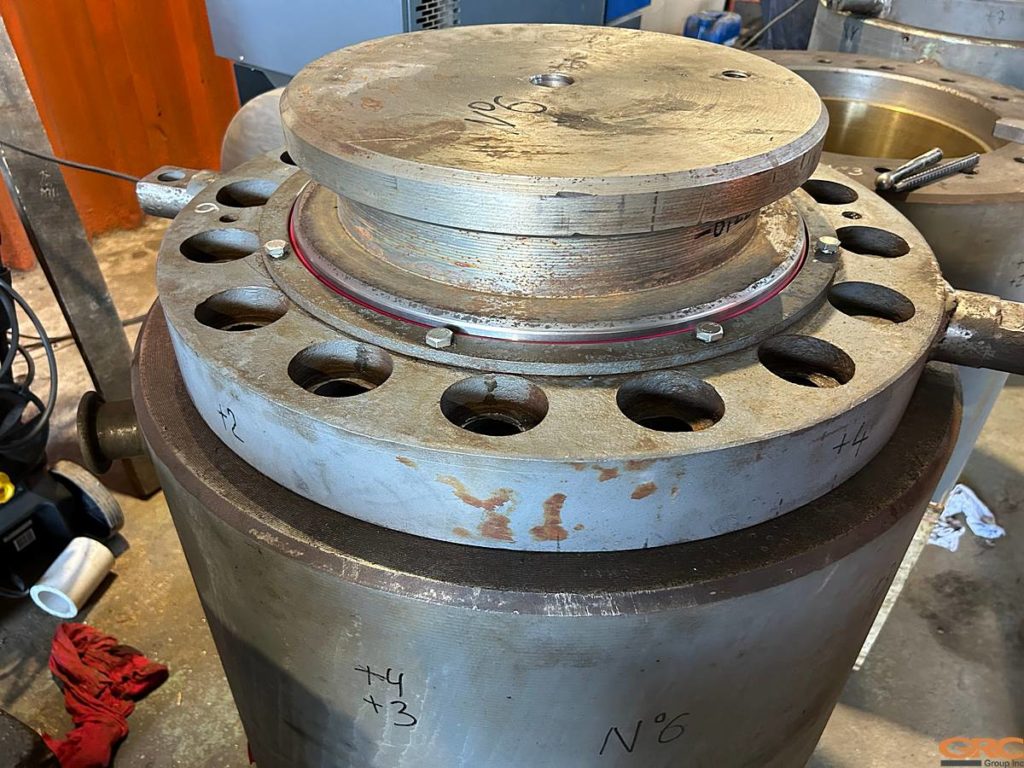

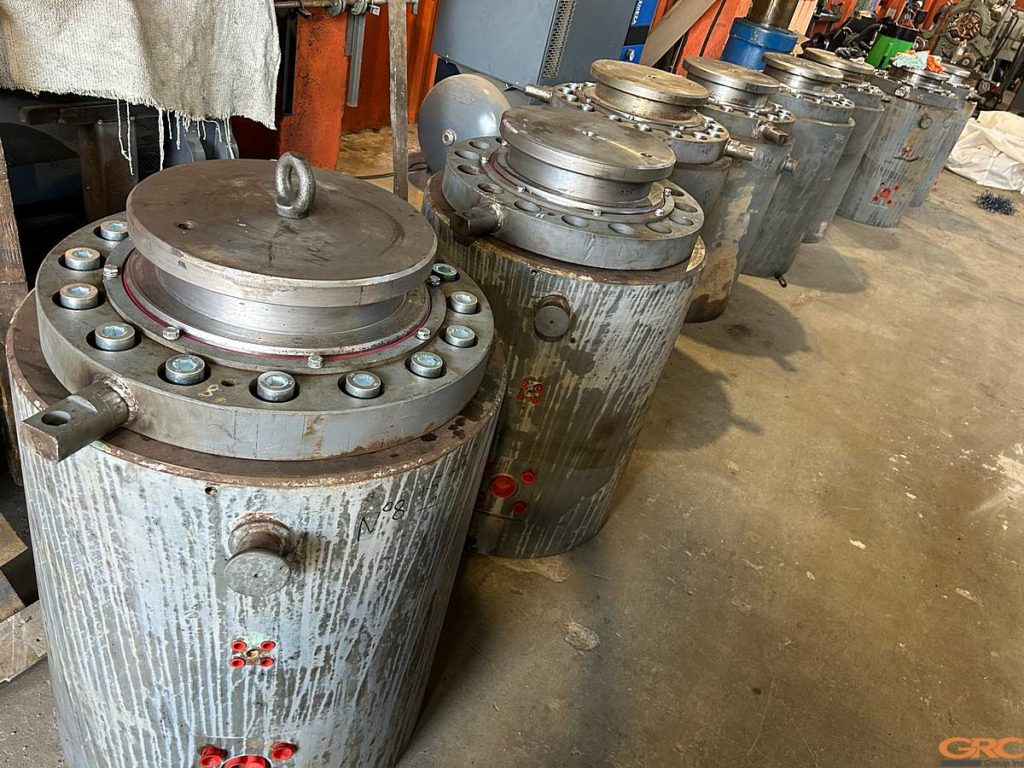

После поступления цилиндров на производственную базу в г. Щелково специалисты конструкторского отдела провели их технический осмотр.

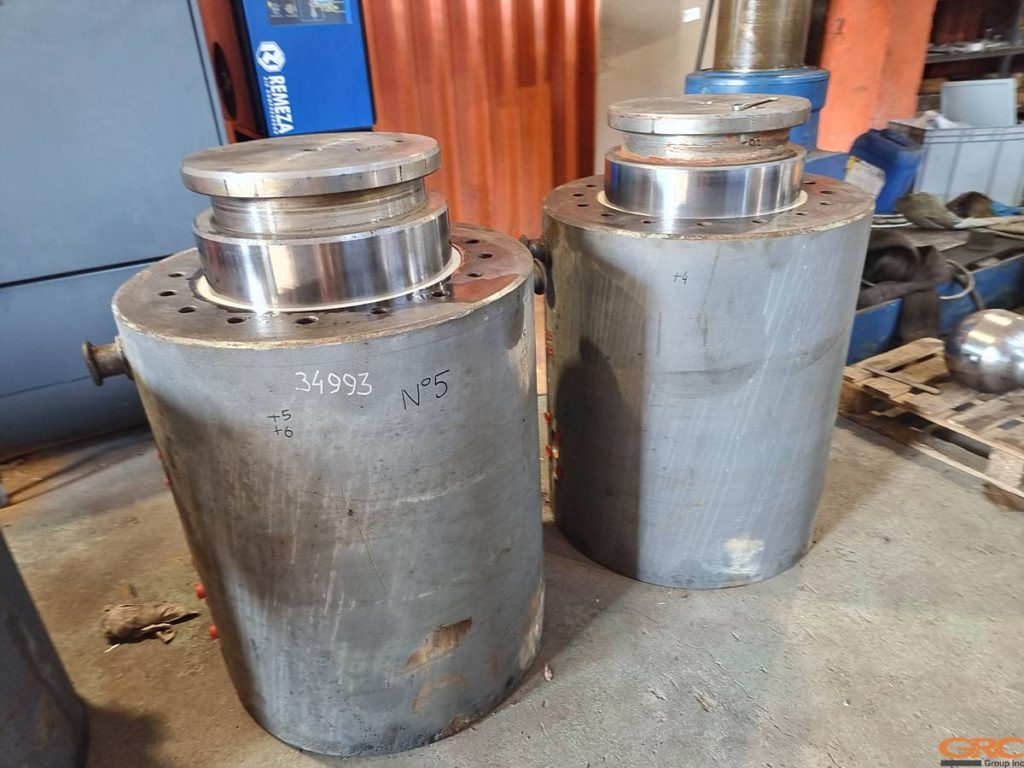

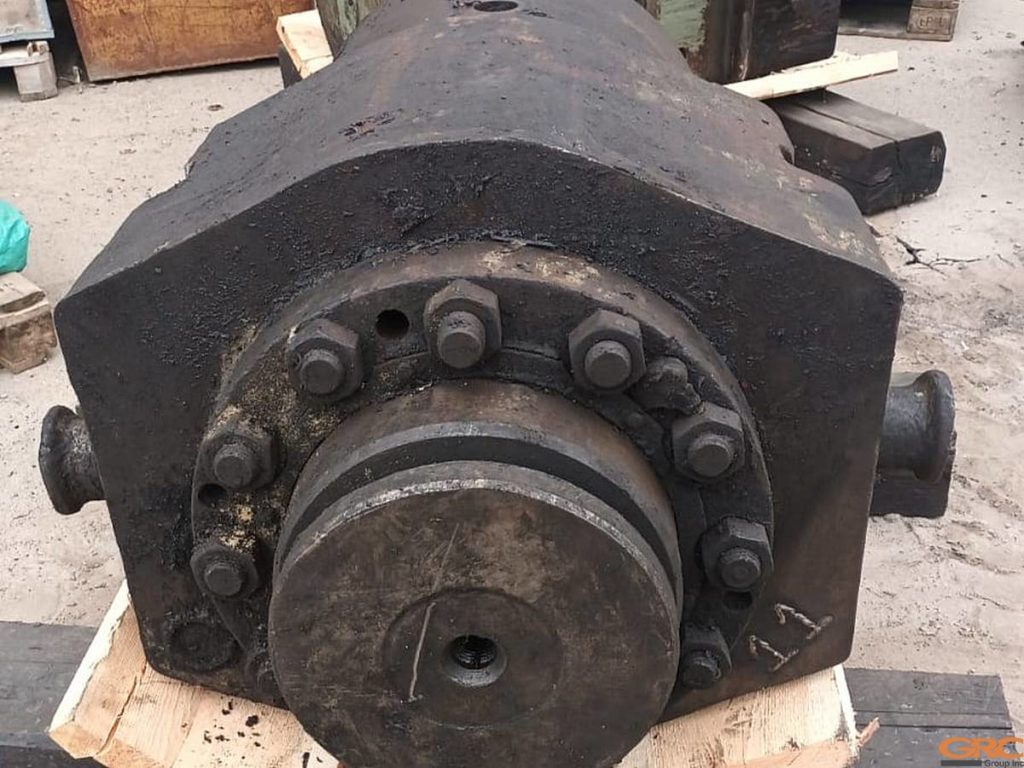

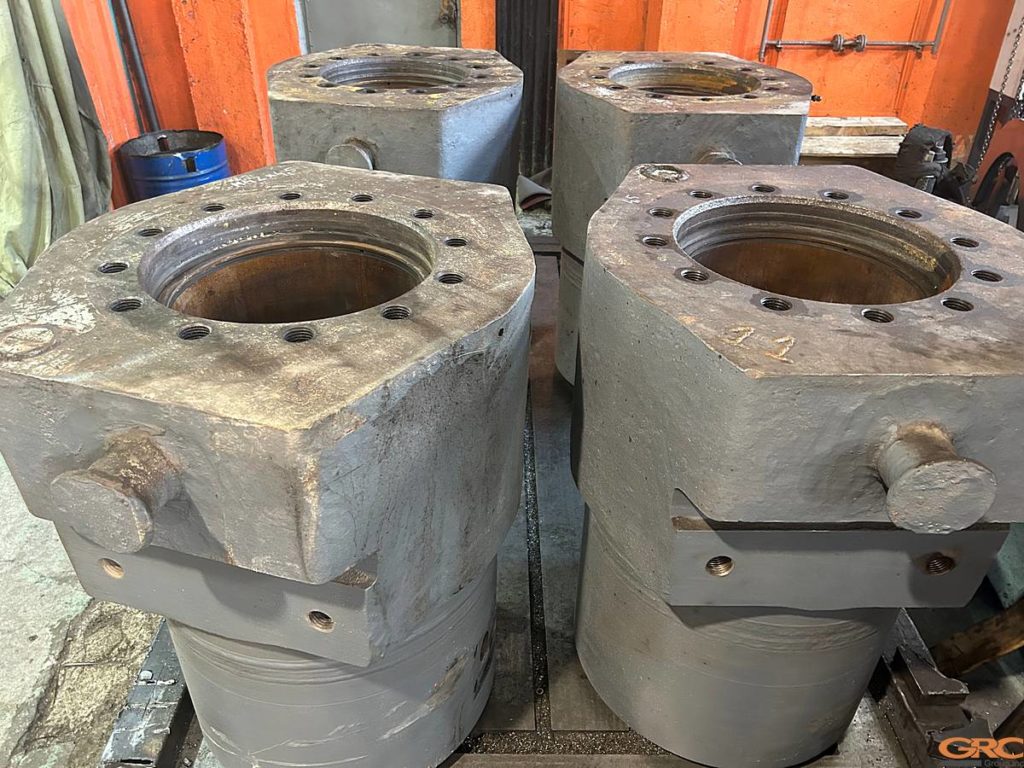

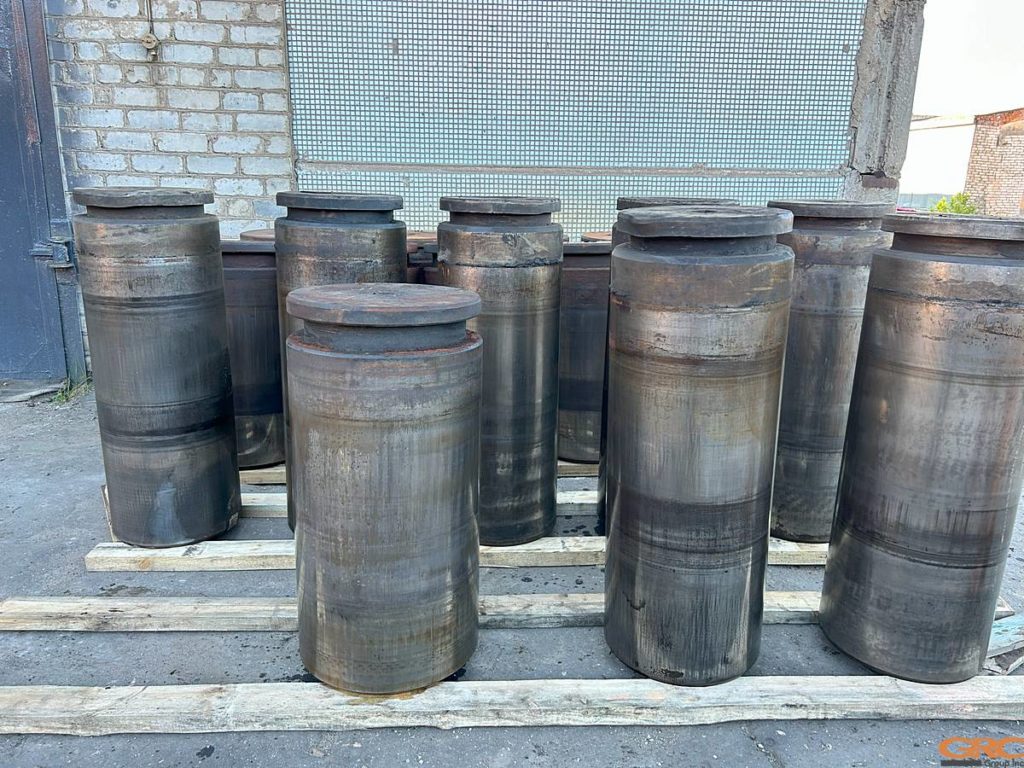

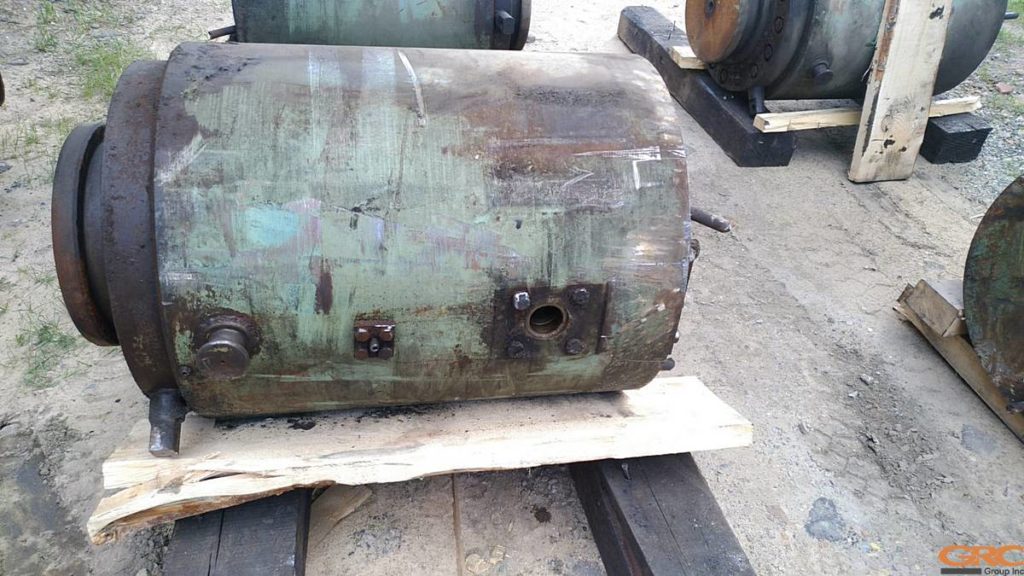

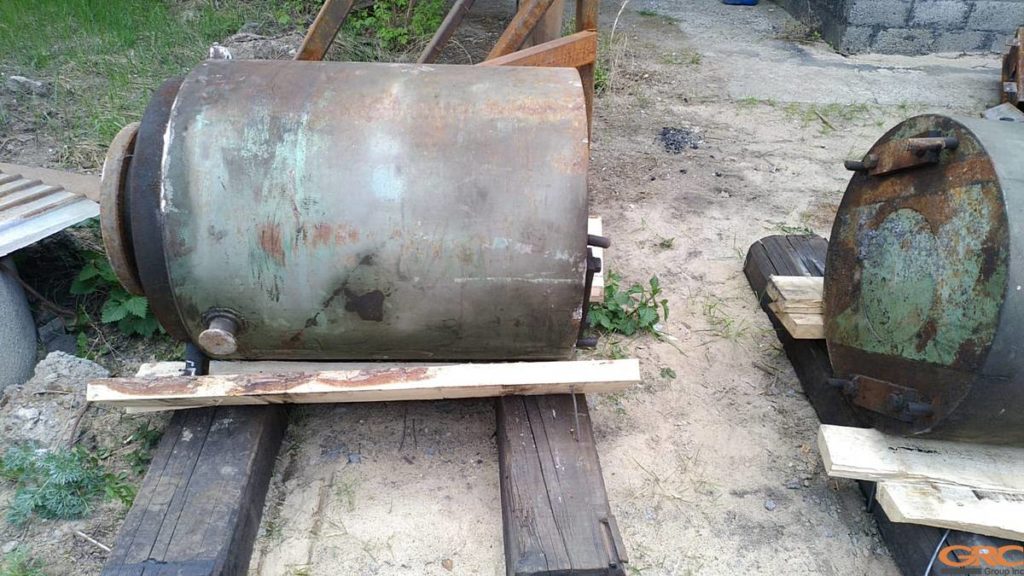

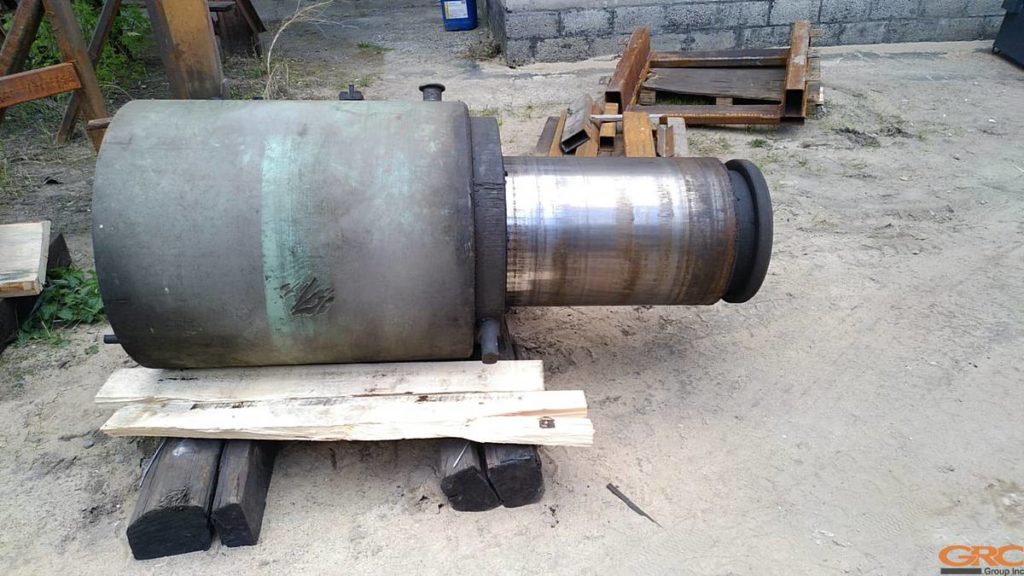

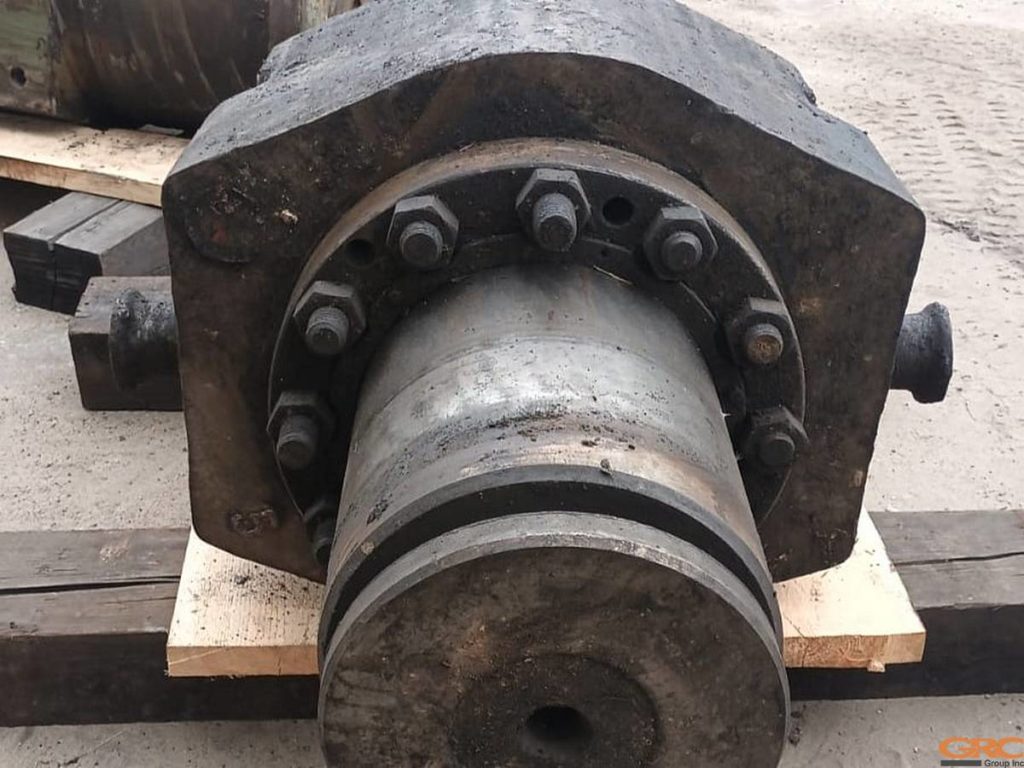

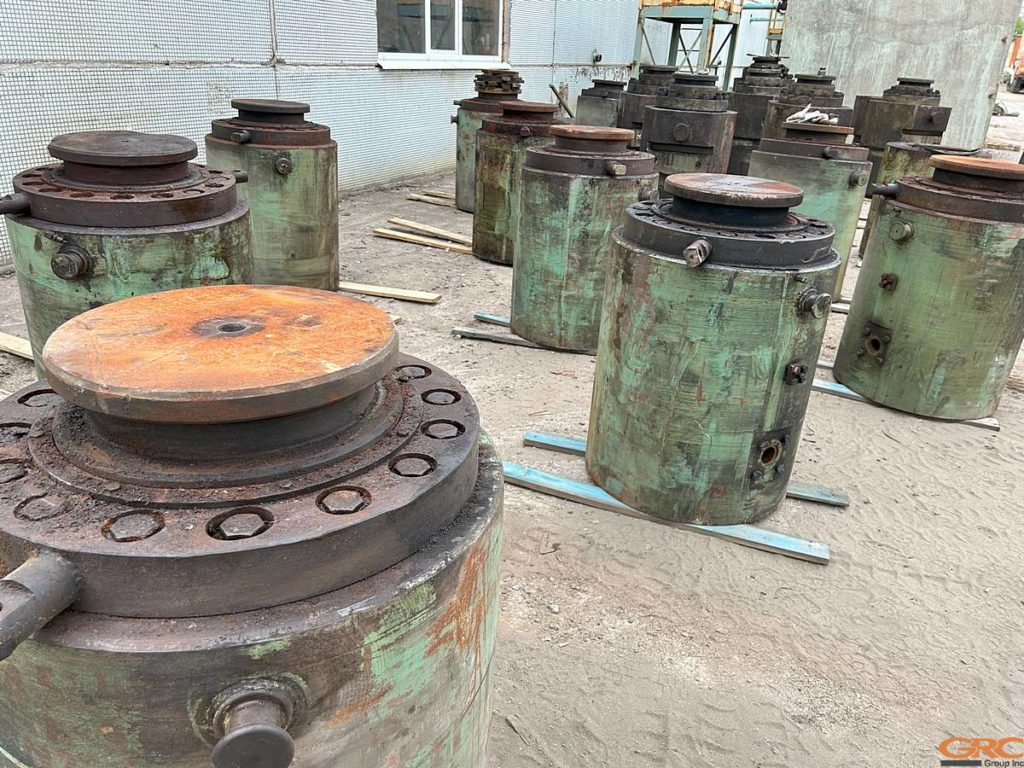

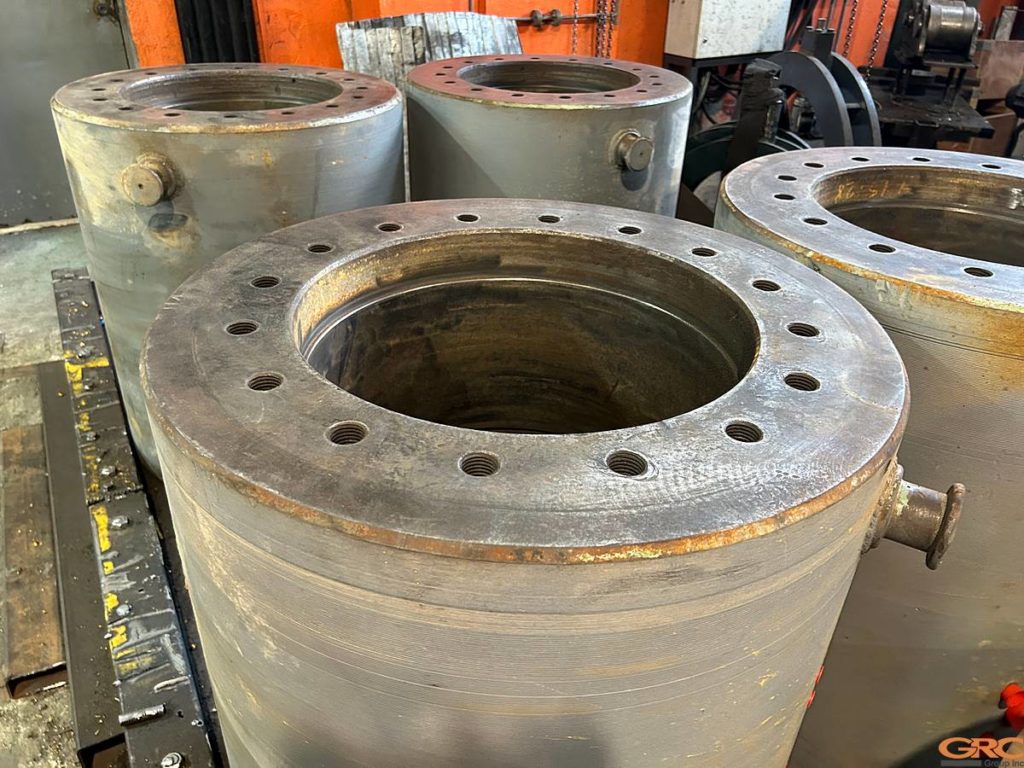

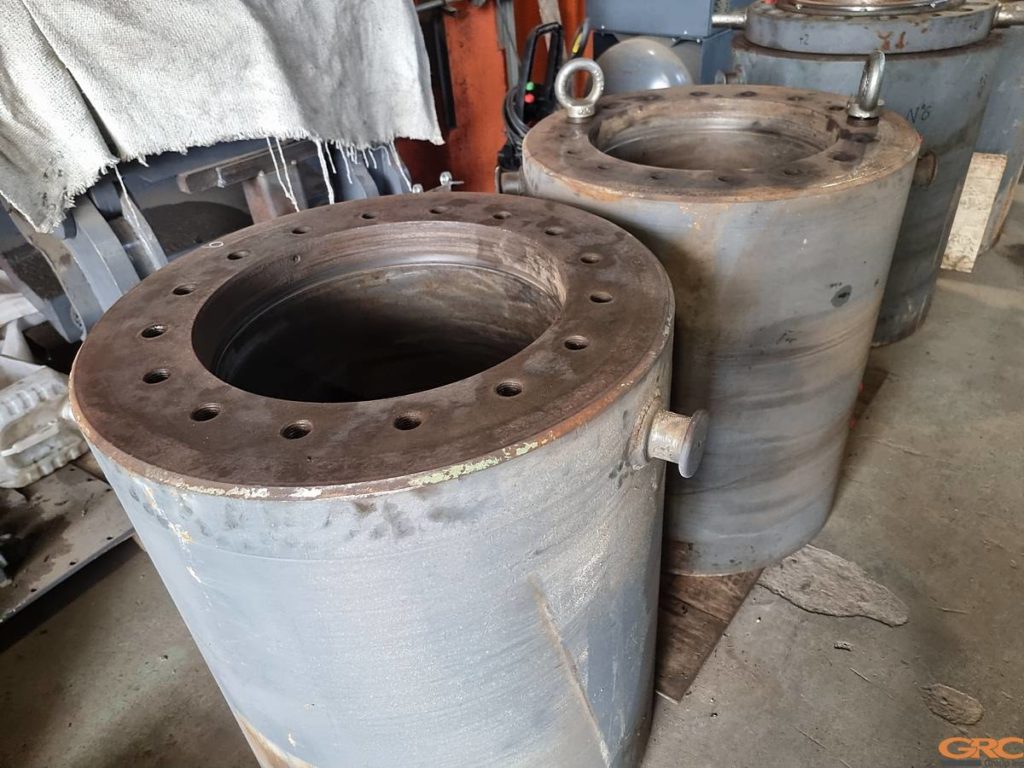

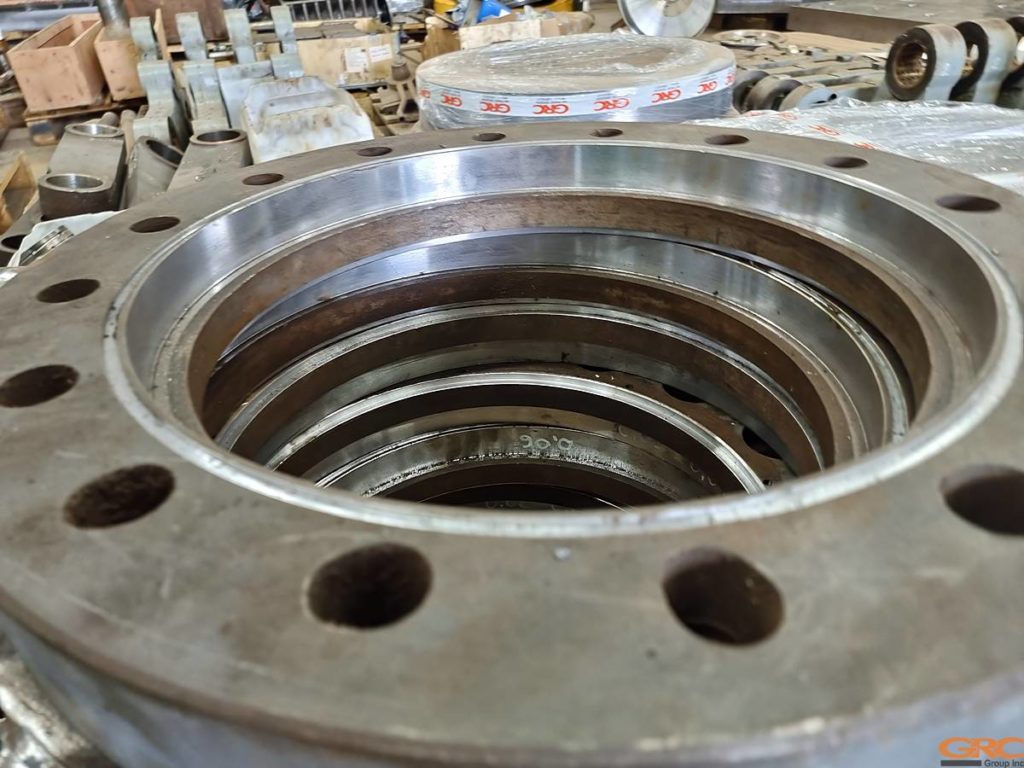

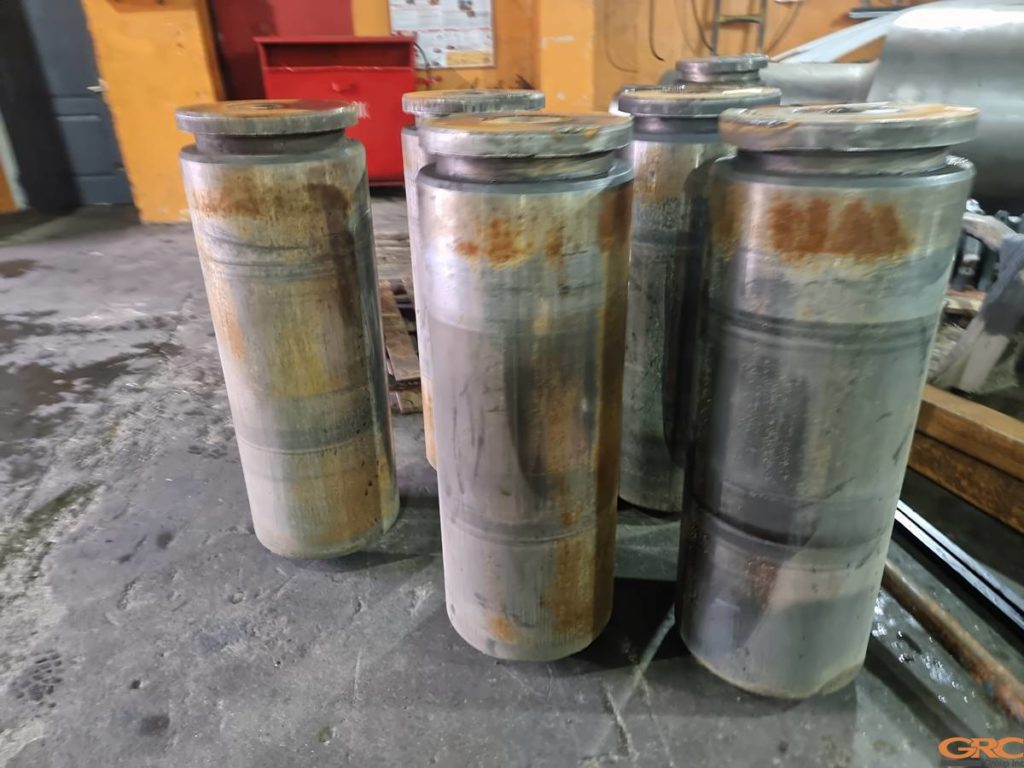

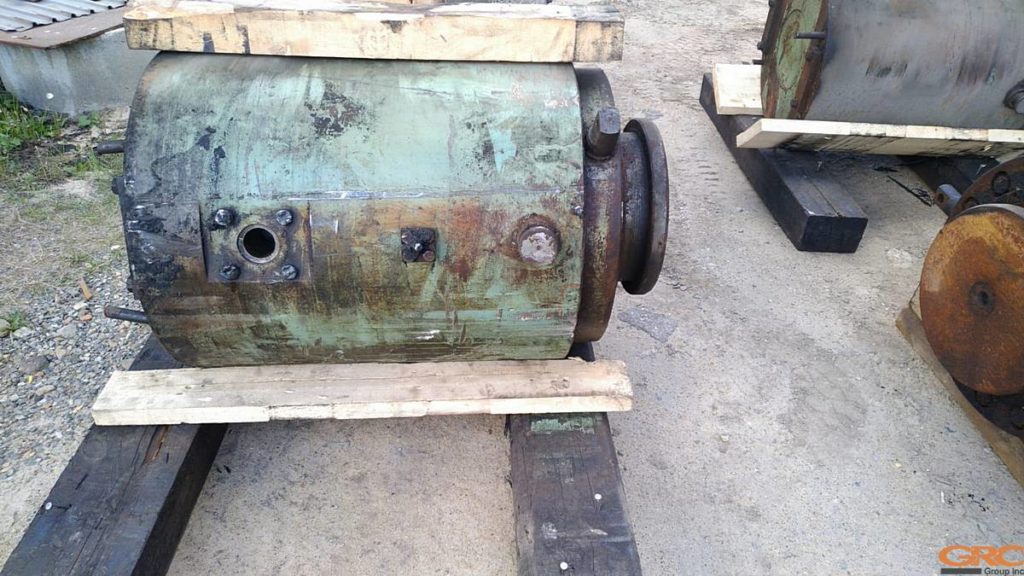

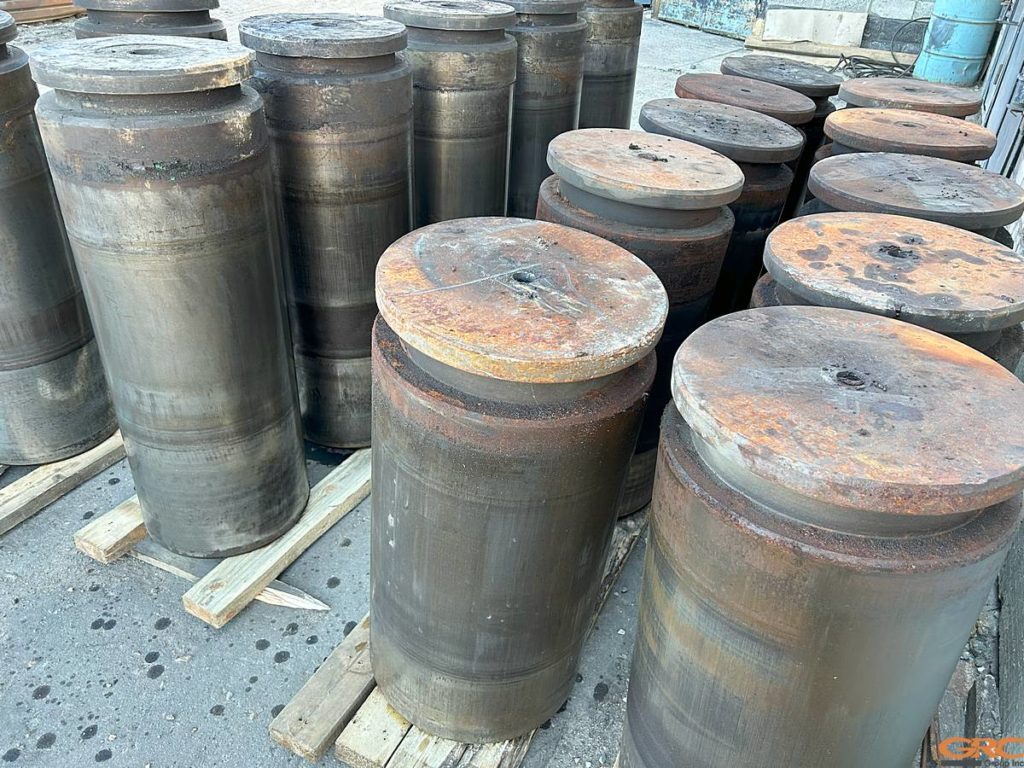

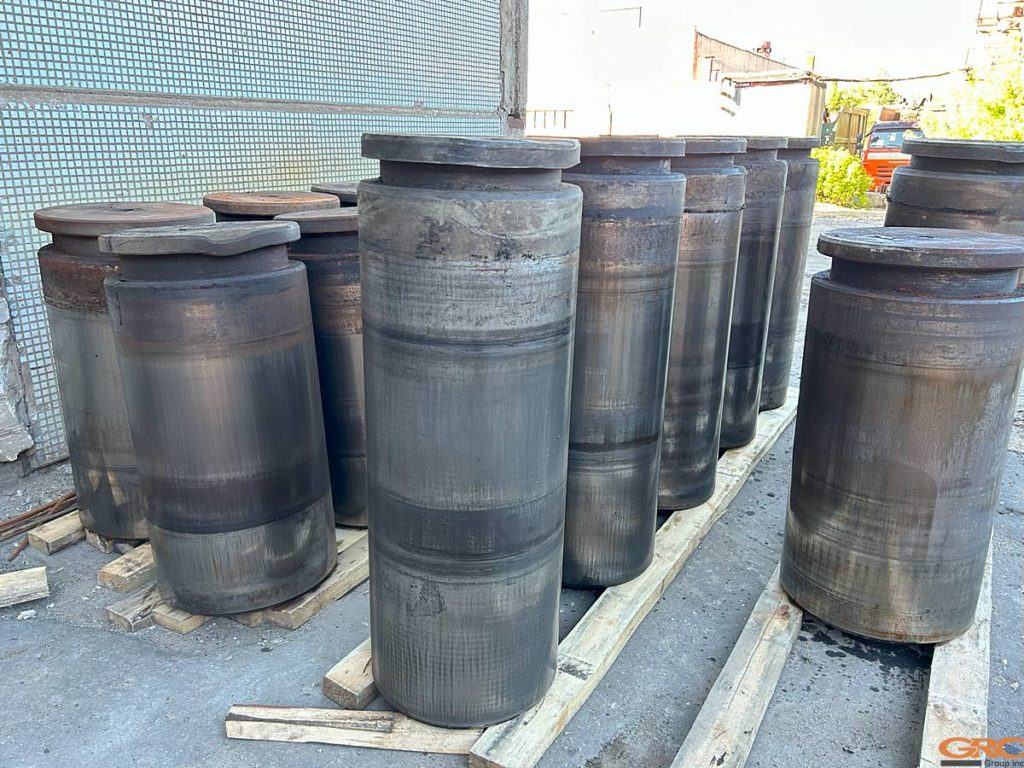

• Гидроцилиндры поступили в собранном виде, без упаковки, с остатками мазута и следами коррозии.
• Отверстия для подвода и отвода рабочей жидкости не были заглушены.
• Один из цилиндров имел дополнительный отвод для манометра.

После визуального осмотра были выполнены подготовительные работы, необходимые для проведения дефектоскопии:

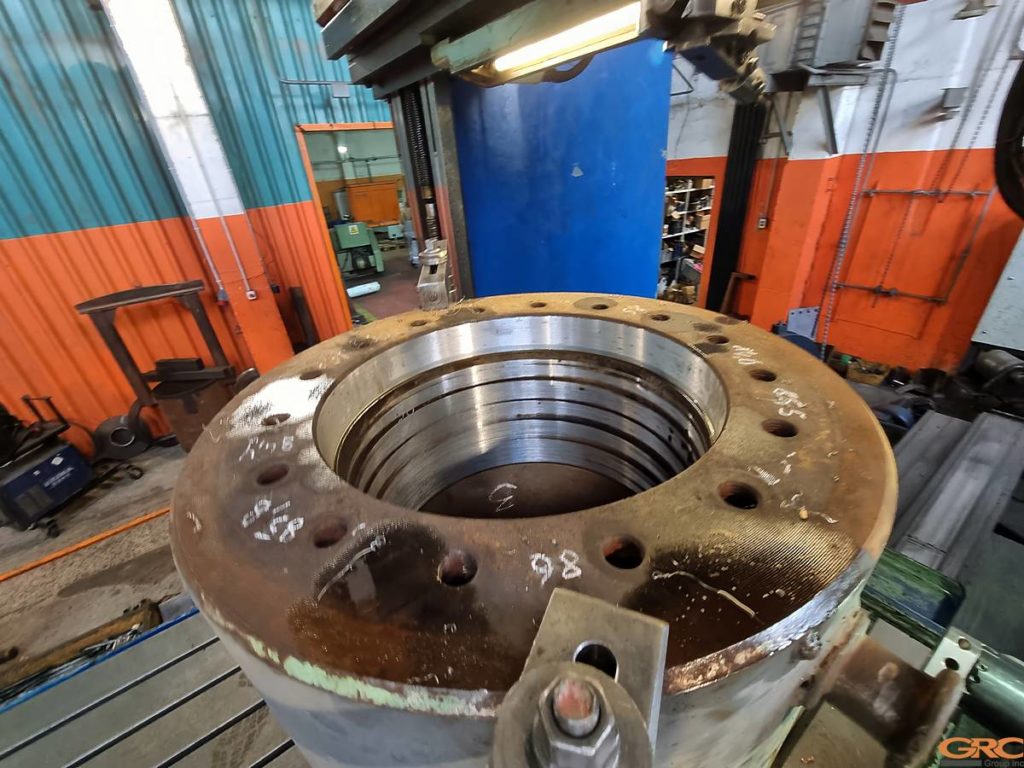

• Разборка конструкций, демонтаж плунжеров, подготовка к пескоструйной обработке;
• Изготовление технологической оснастки для демонтажа втулок;
• Очистка поверхностей от загрязнений и пескоструйная обработка;

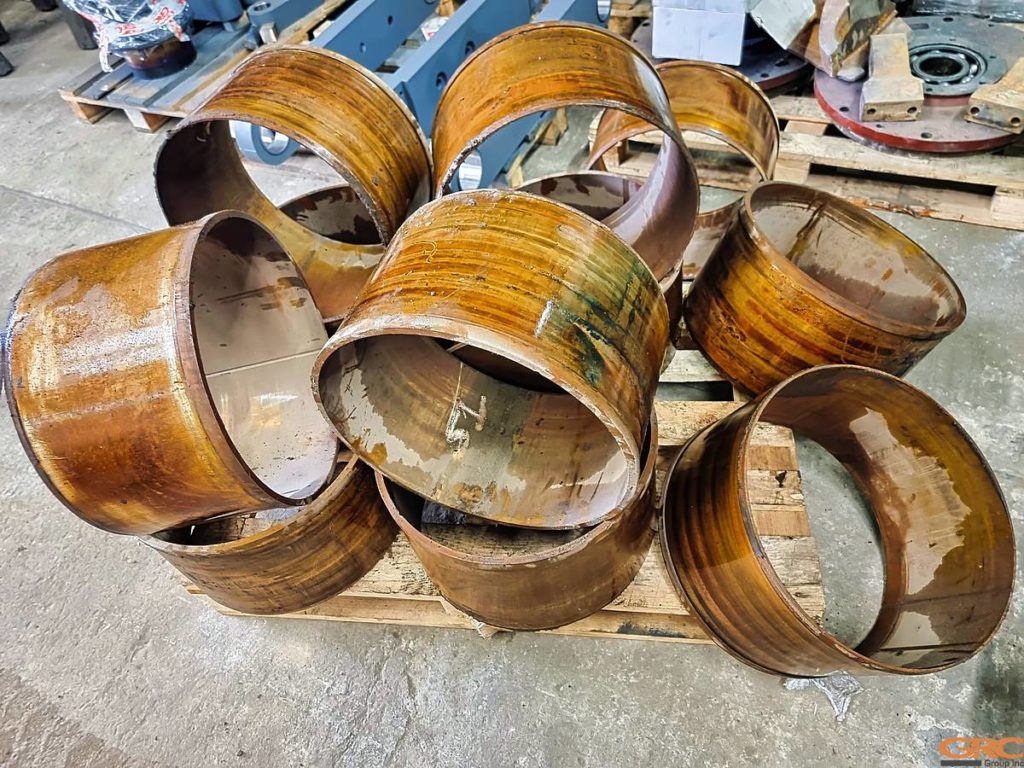

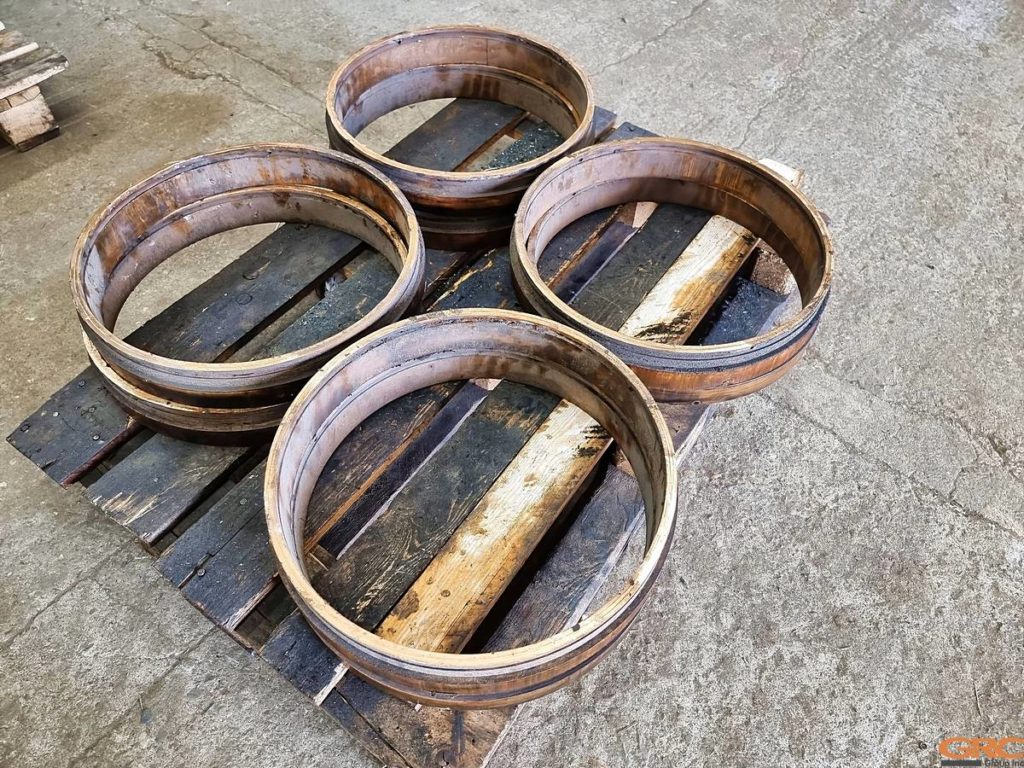

• Демонтаж изношенных втулок;
• Извлечение поврежденных и обломанных крепежных элементов.

Гидроцилиндры прошли цикл подготовительных мероприятий, после чего специалисты конструкторского отдела выполнили дефектоскопию.

• Измерение геометрических параметров для оценки отклонений;
• Анализ состояния рабочих поверхностей на предмет износа, коррозии и механических повреждений;
• Проверка резьбовых соединений, посадочных мест и уплотнительных элементов.

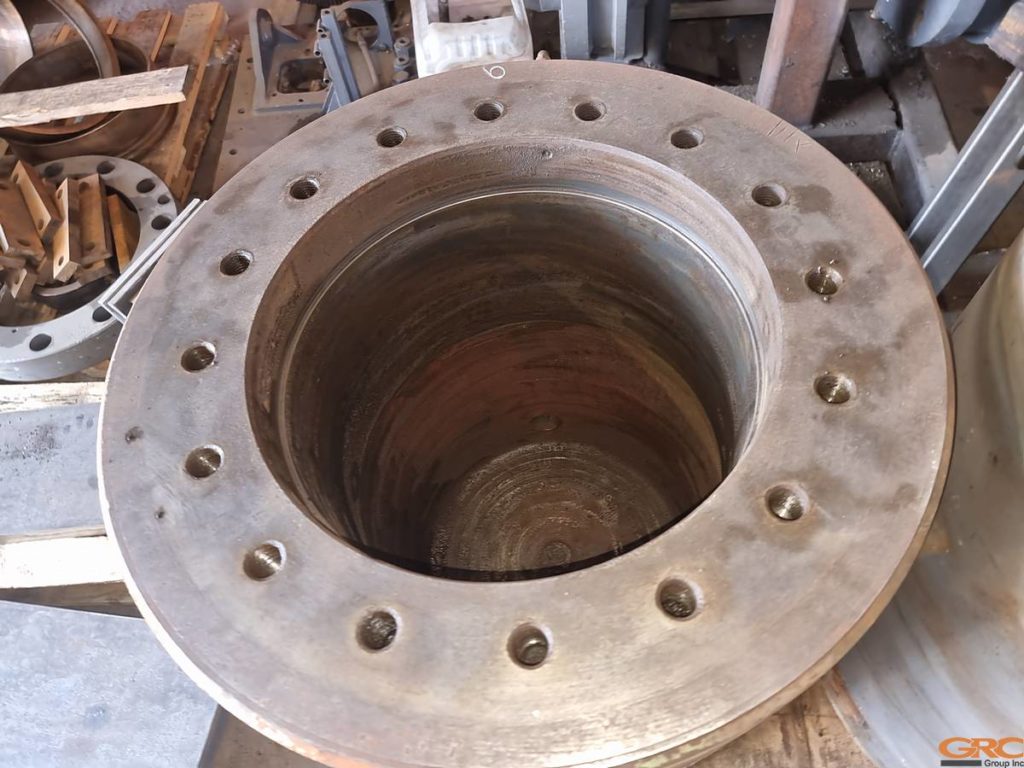

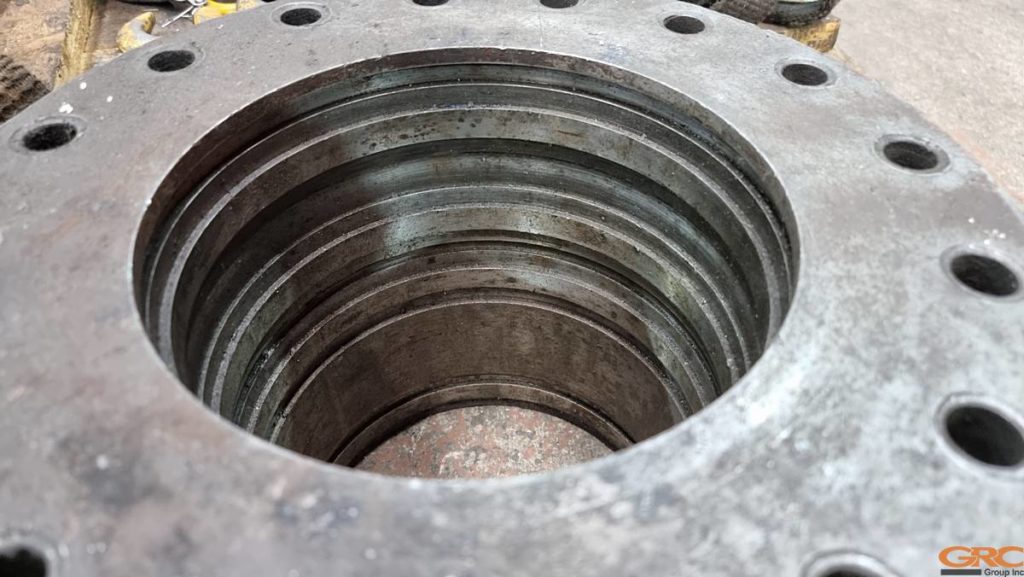

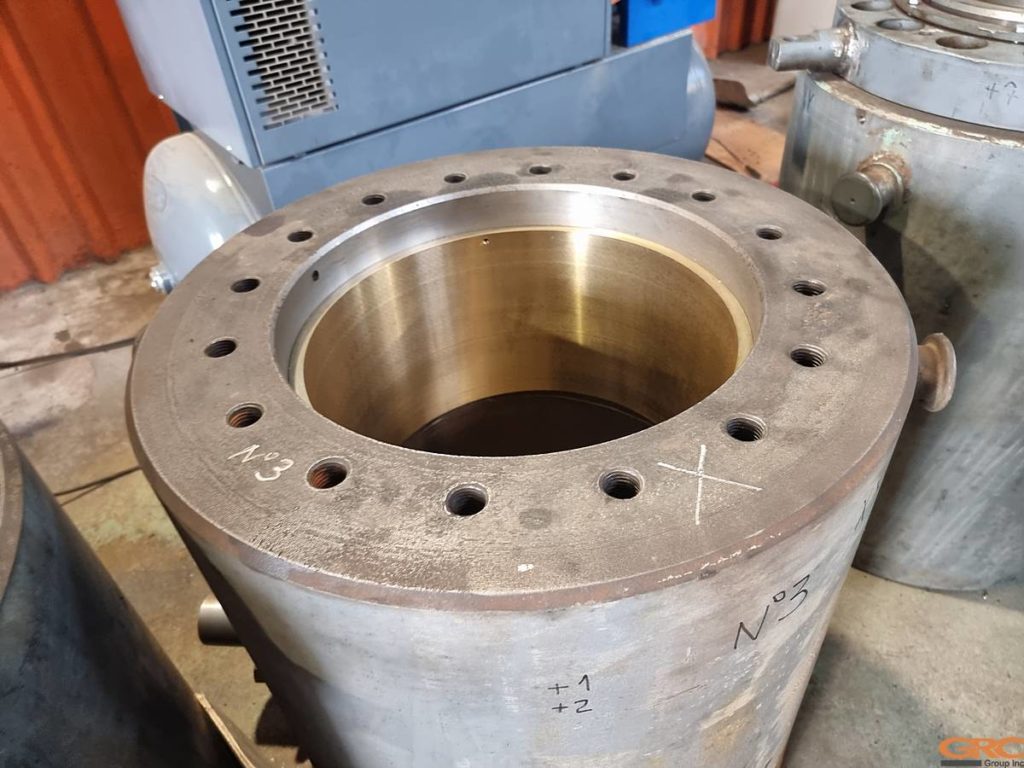

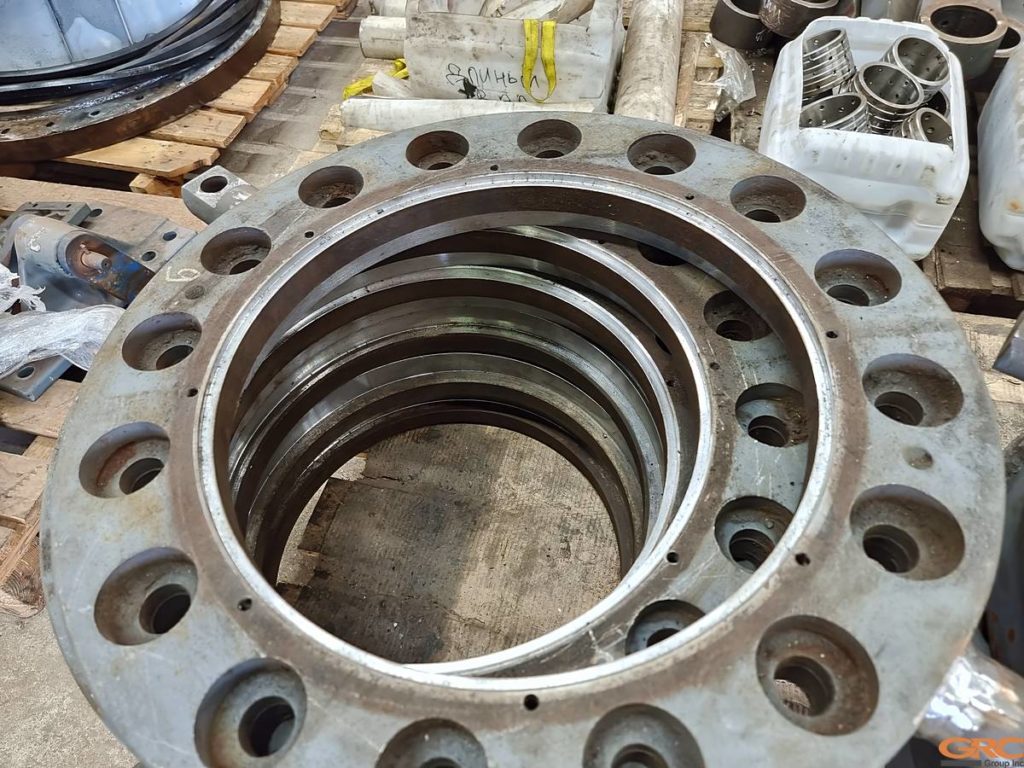

• Износ внутренней поверхности, контактирующей с уплотнениями;
• Ржавчина на резьбовых соединениях;

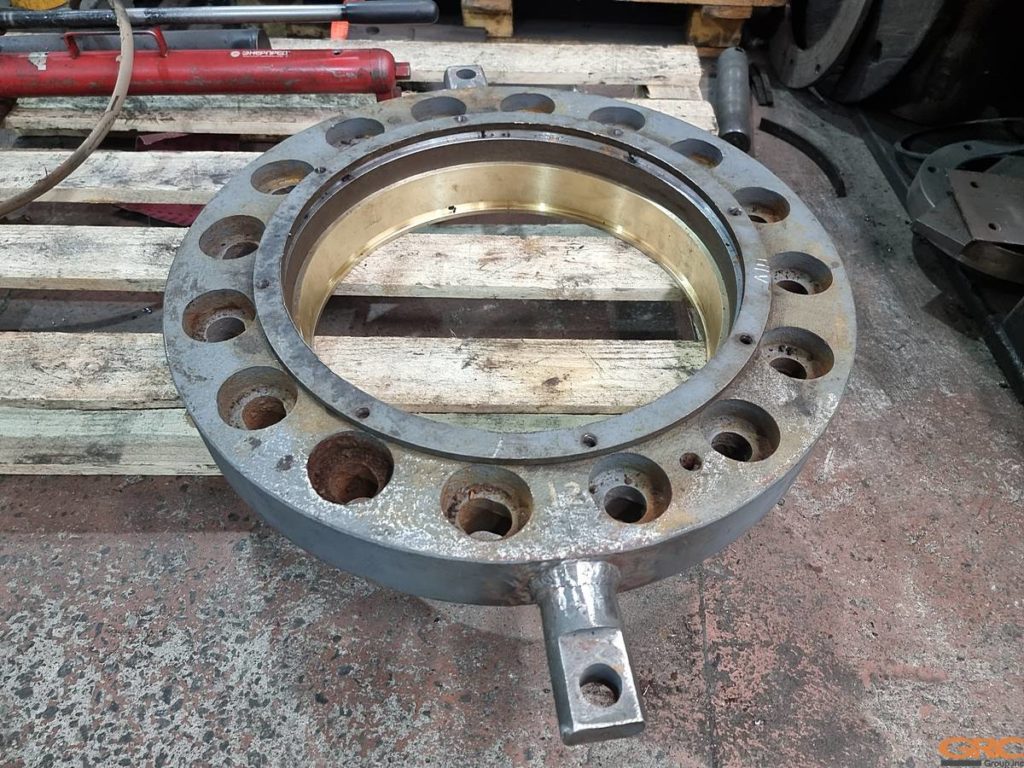

• Местами разрушение бронзовых втулок.

• Царапины и локальные участки коррозии;

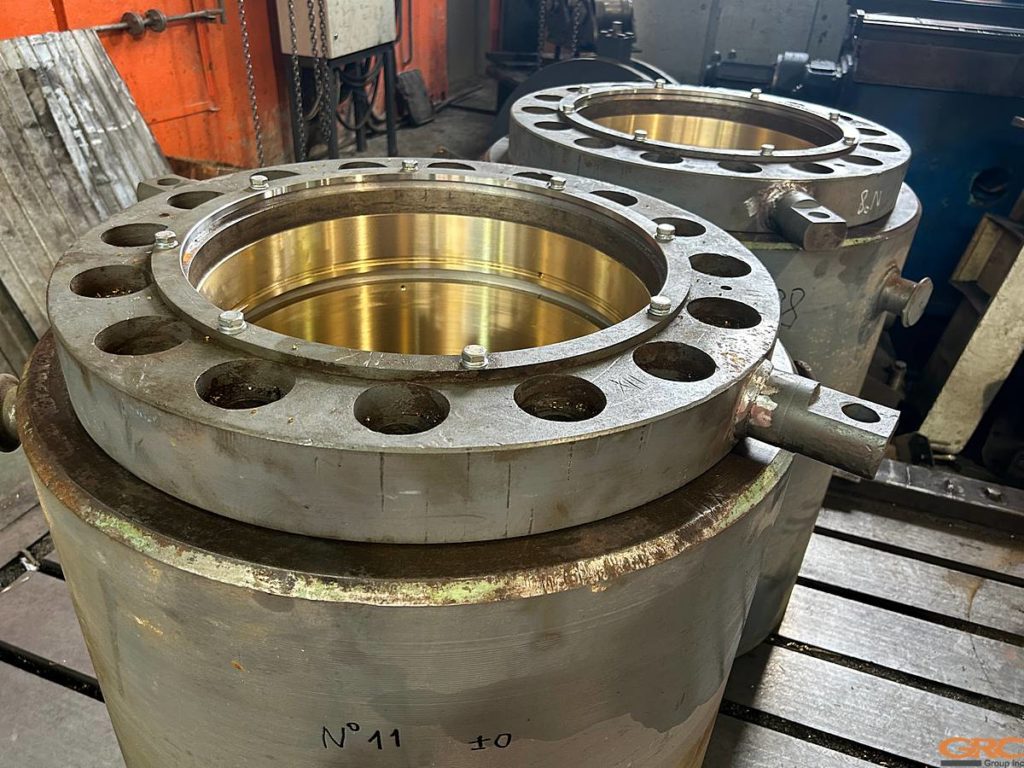

• Глубокая коррозия до 1 мм у цилиндров №11 и №12.

• Коррозия, повреждение резьбы, значительный износ шпилек и гаек.

Завершив осмотр и дефектоскопию, мы приступили к проработке технологии ремонта.

Каждый проект уникален по конструкции, условиям эксплуатации и требованиям к восстановлению.

Поэтому вместо типовых решений мы применяем адаптивное производство, прорабатывая каждый этап с учетом особенностей.

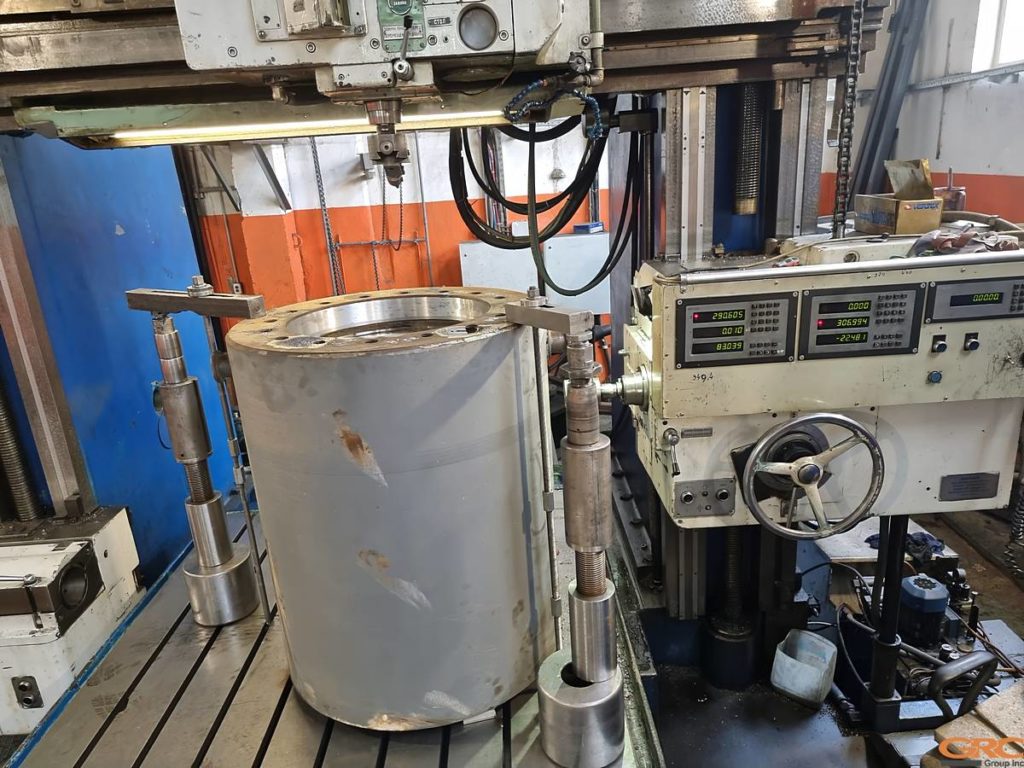

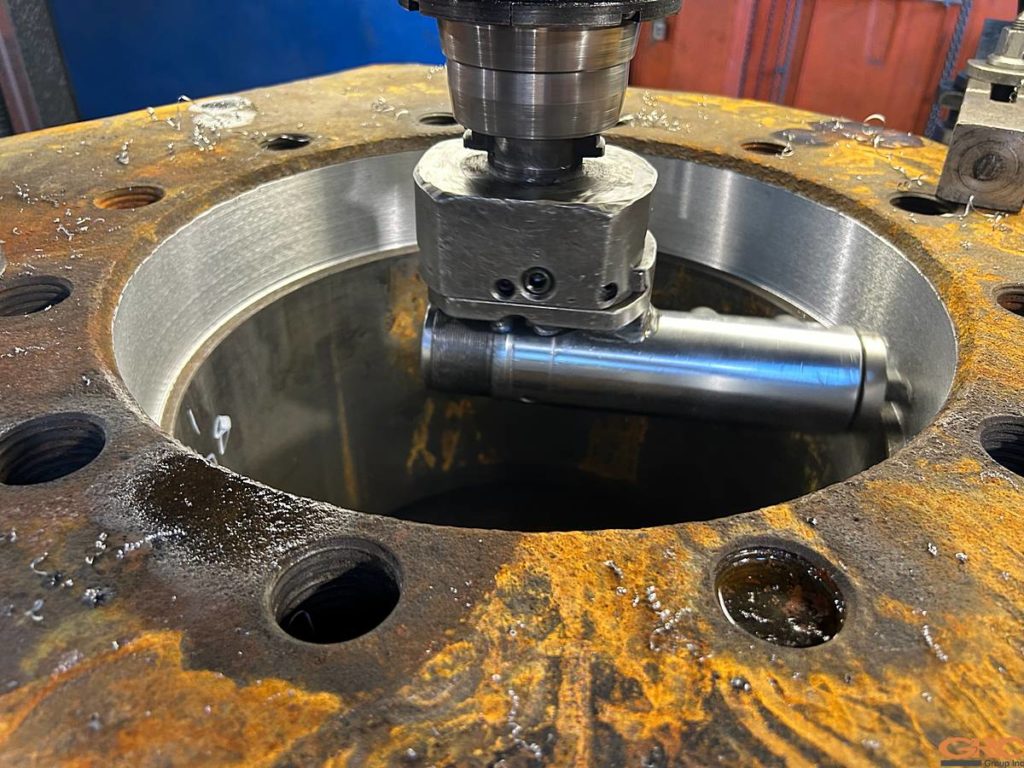

• Расточка всех 12 корпусов до единого номинального размера.

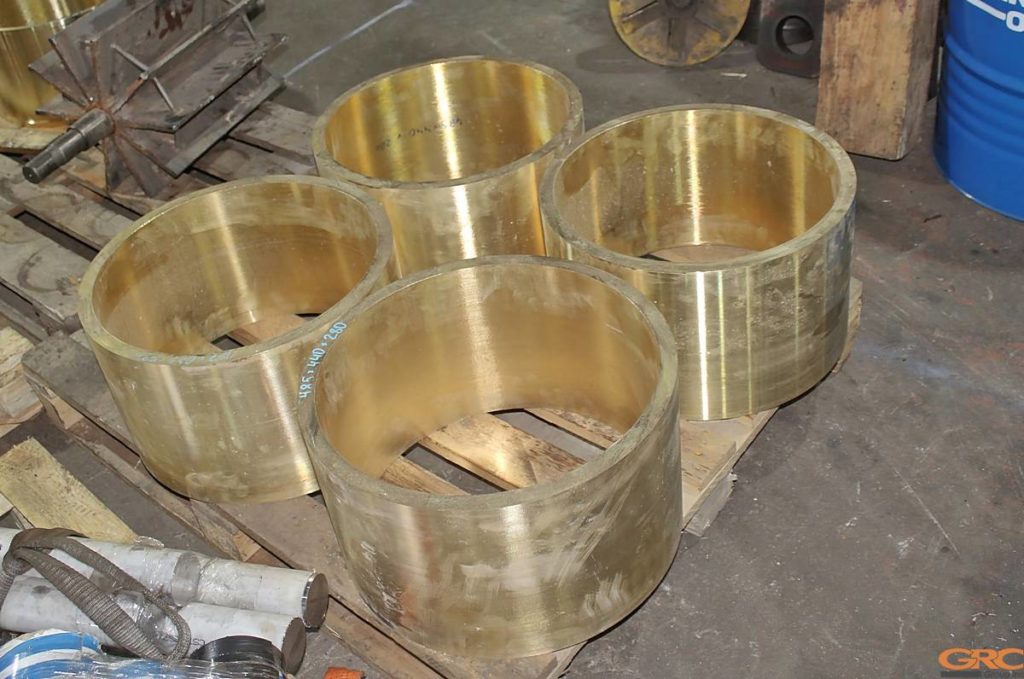

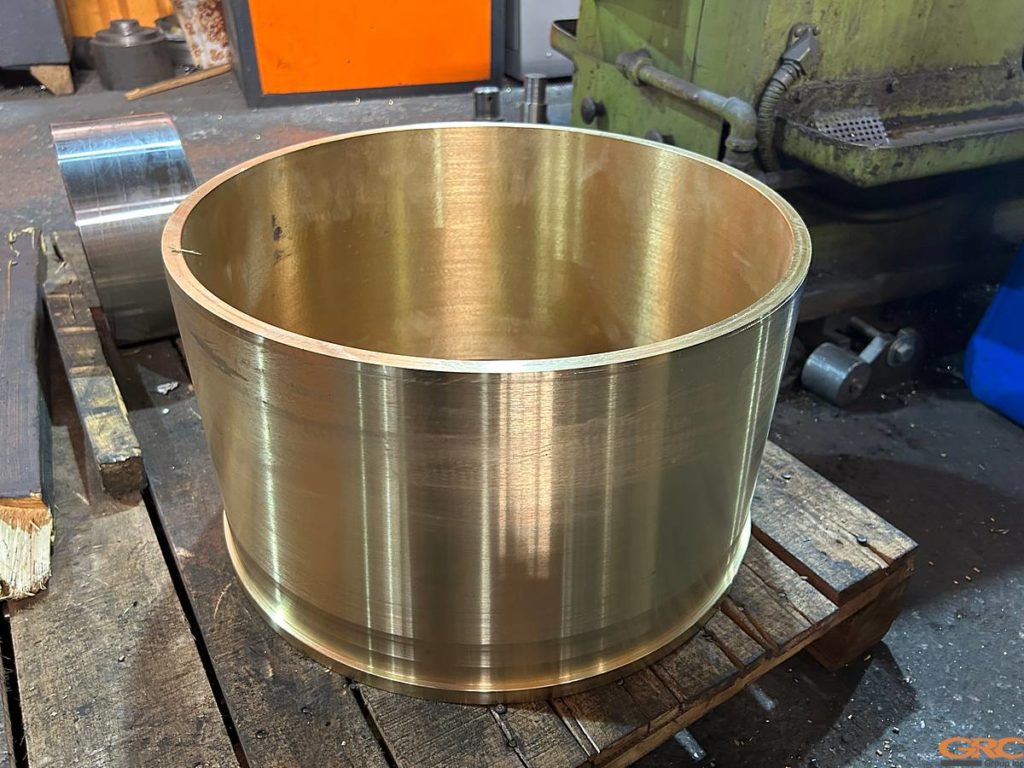

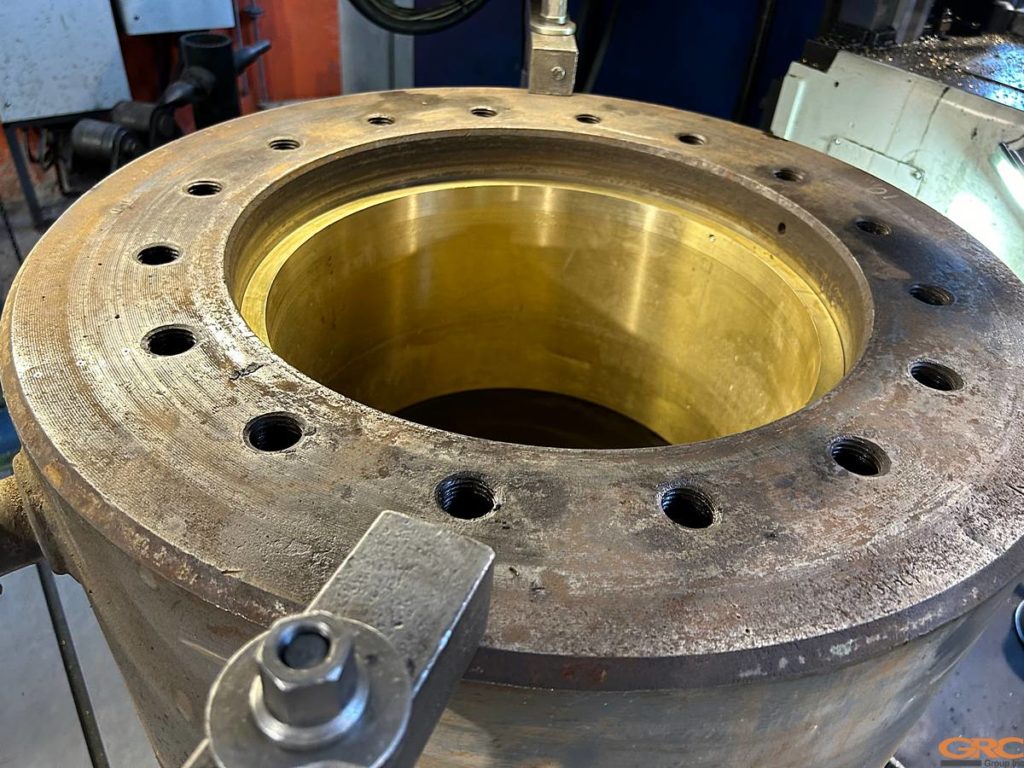

• Изготовление и установка новых втулок с последующей чистовой обработкой.

• Токарная обработка и финишная механическая обработка (шлифовка, хонингование) с достижением минимальной шероховатости 0,16 Ra.

• Замена втулок в связи с изменением размеров плунжеров.

• Восстановление резьбовых отверстий.
• Изготовление новых шпилек и гаек.

• Полная сборка гидроцилиндров.
• Проведение гидравлических испытаний на герметичность и работоспособность.

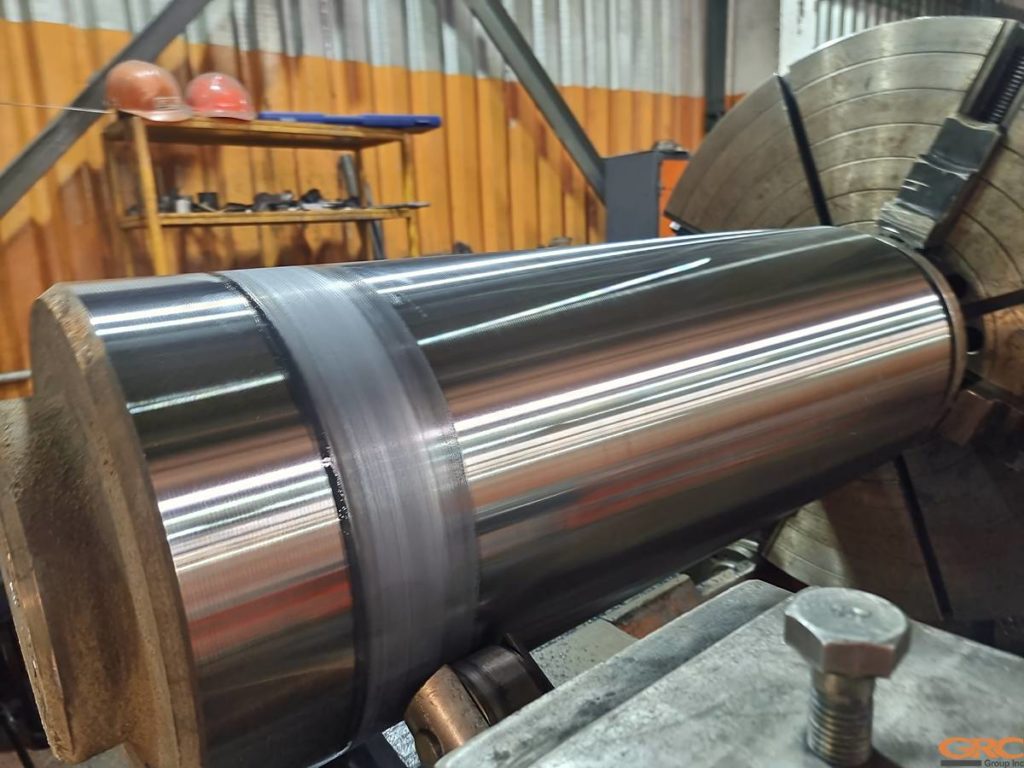

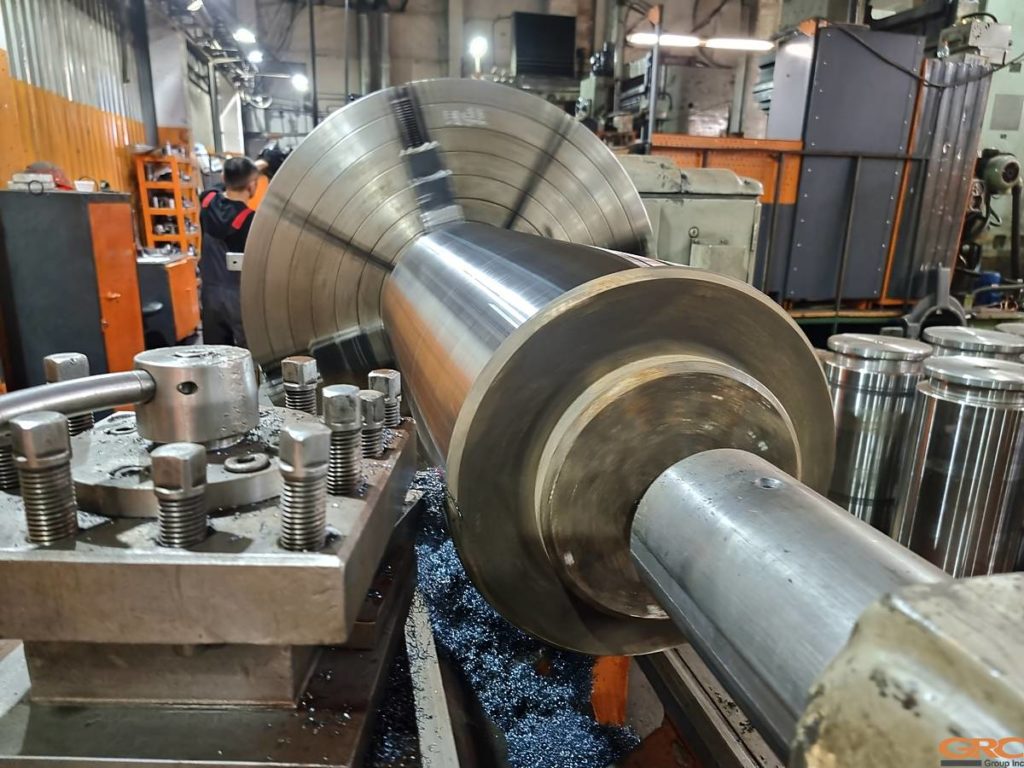

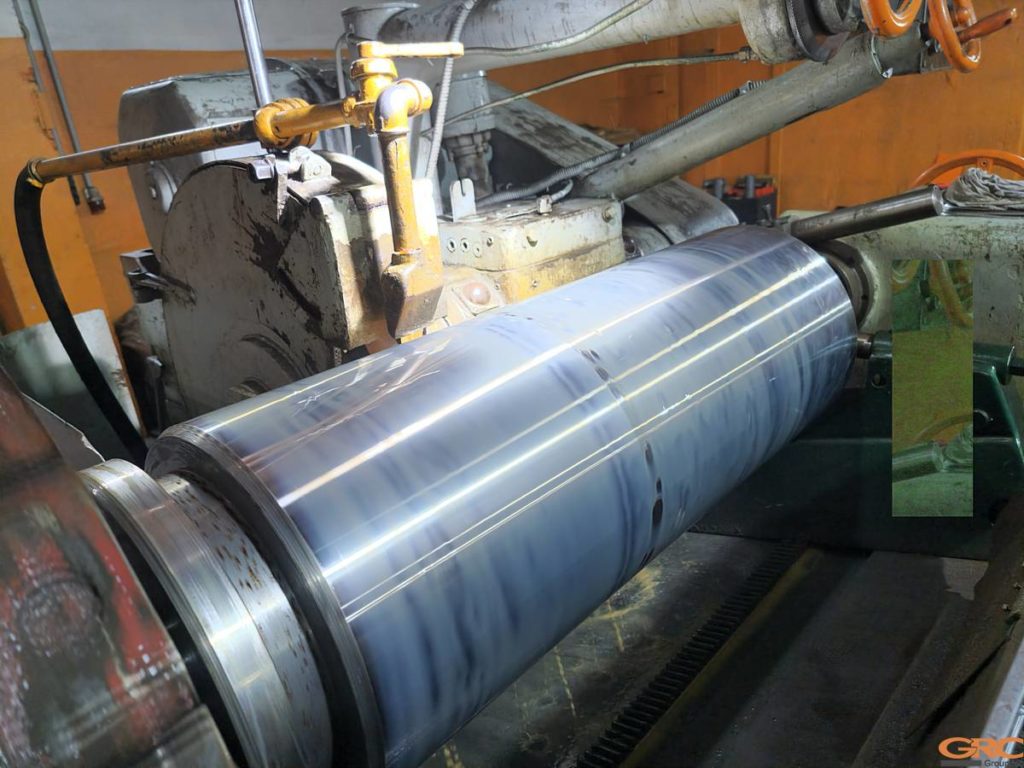

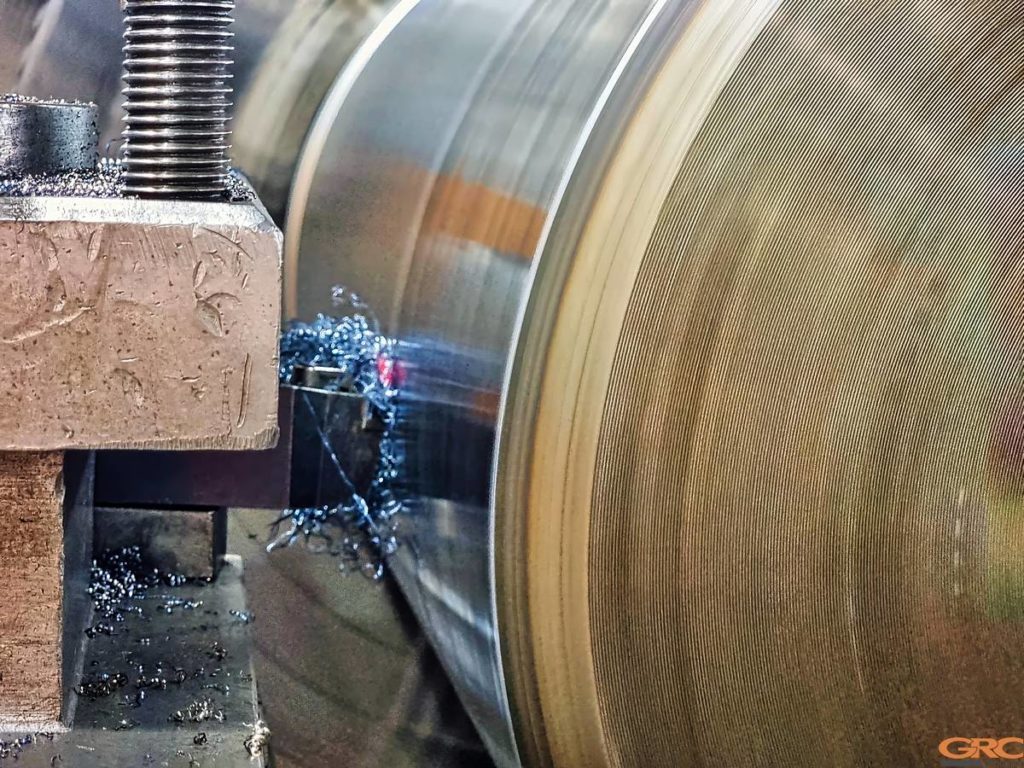

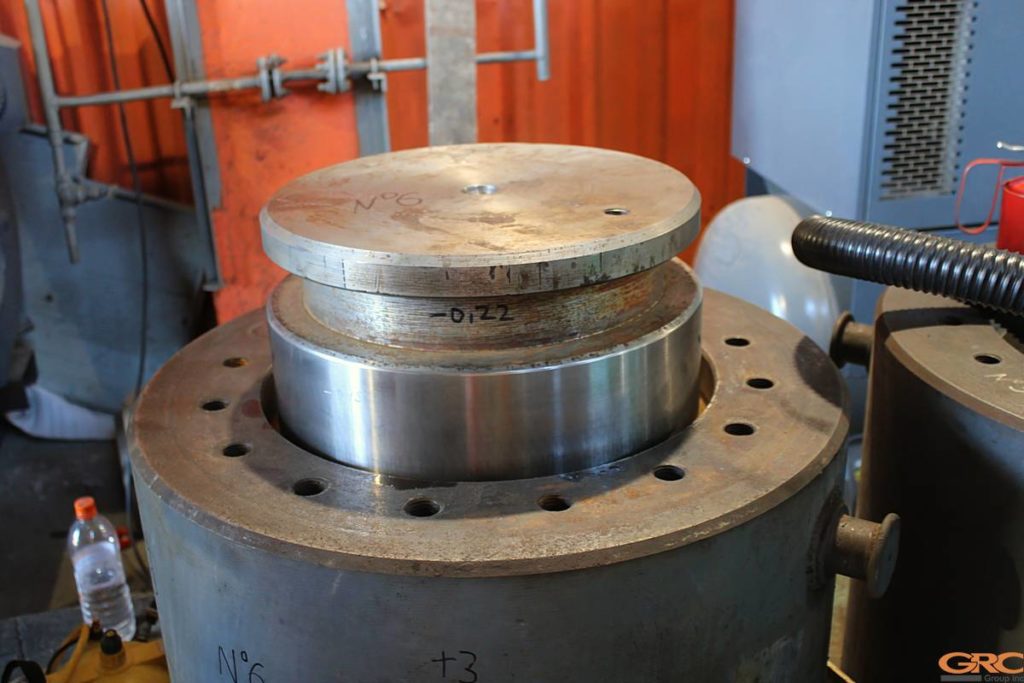

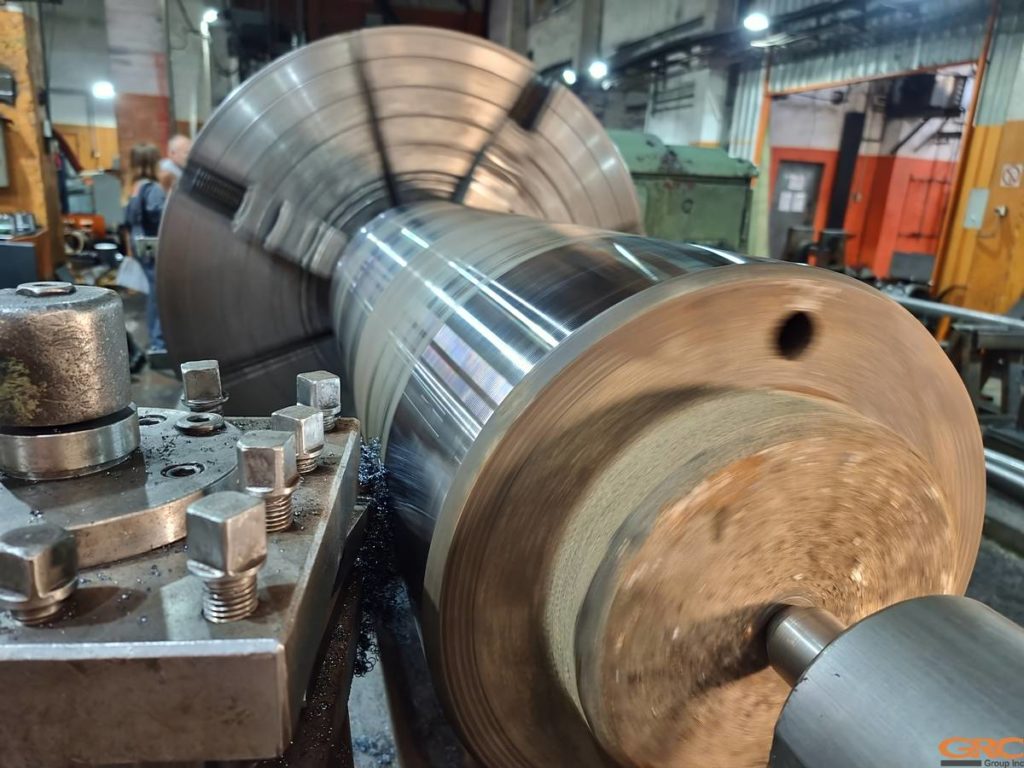

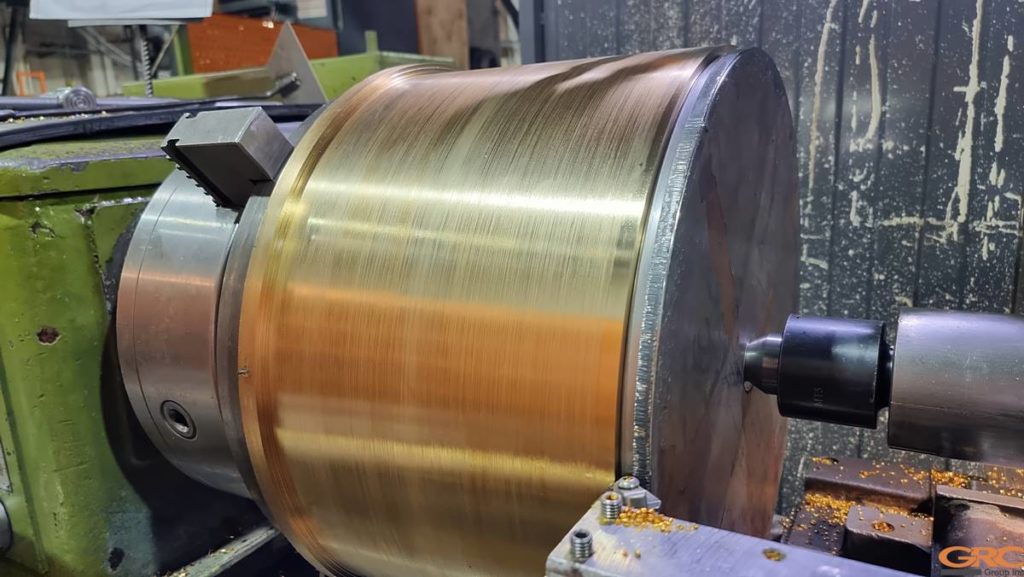

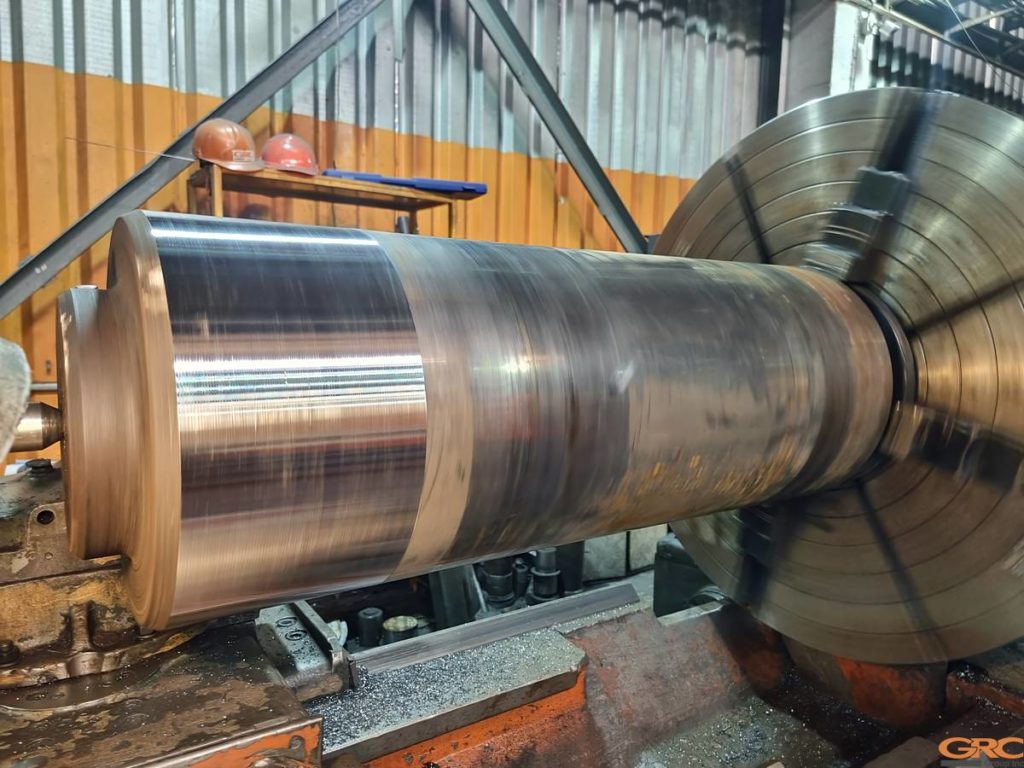

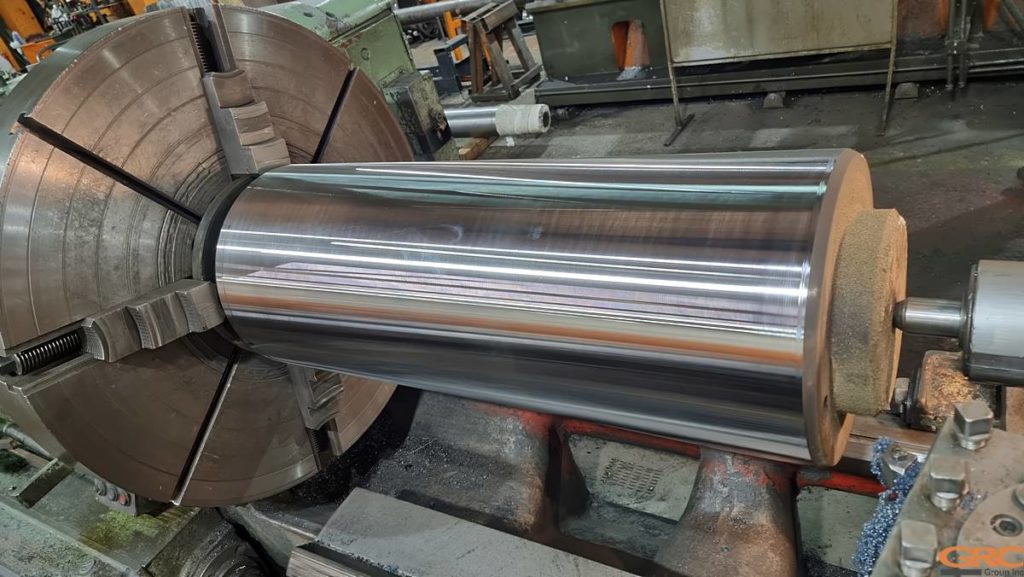

Ремонтные работы начались с токарной обработки рабочей поверхности плунжеров, имеющих твёрдость около 55 HRC.

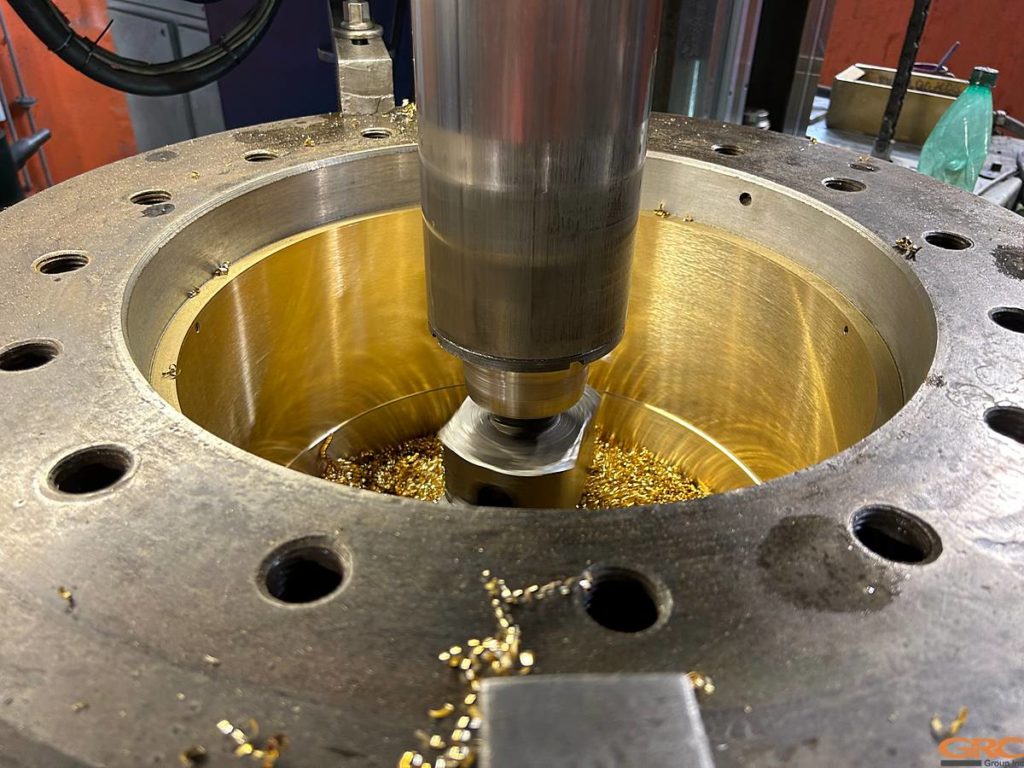

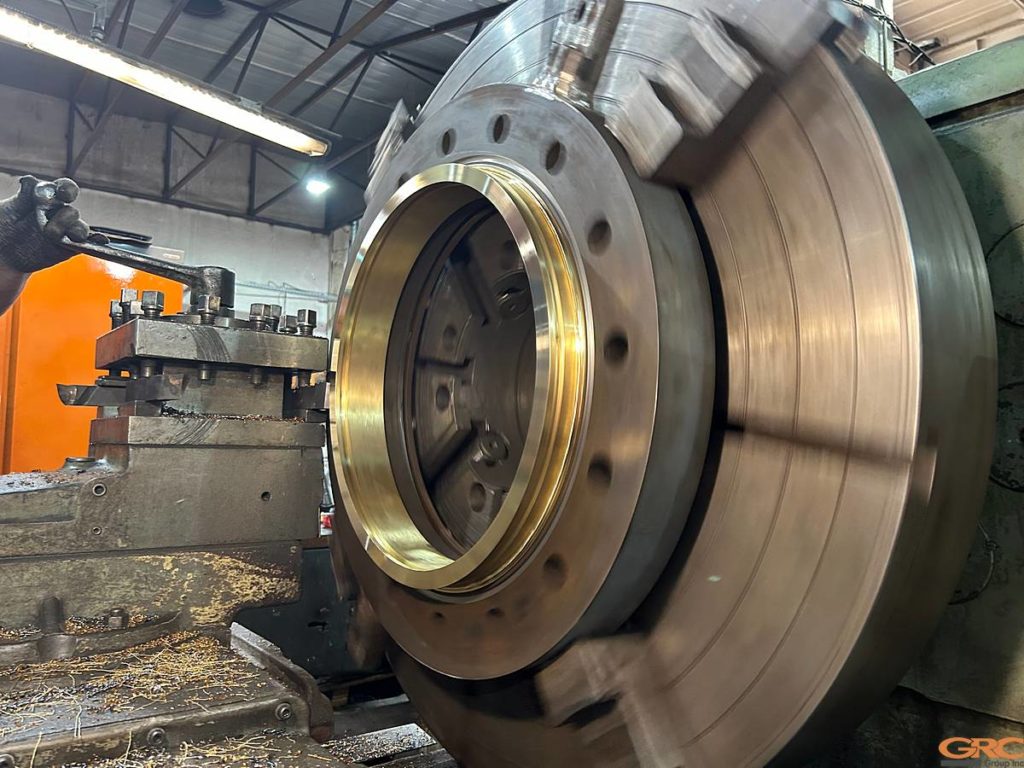

Затем выполнена механическая обработка корпусов и фланцев до чистовых размеров, указанных в технической документации.

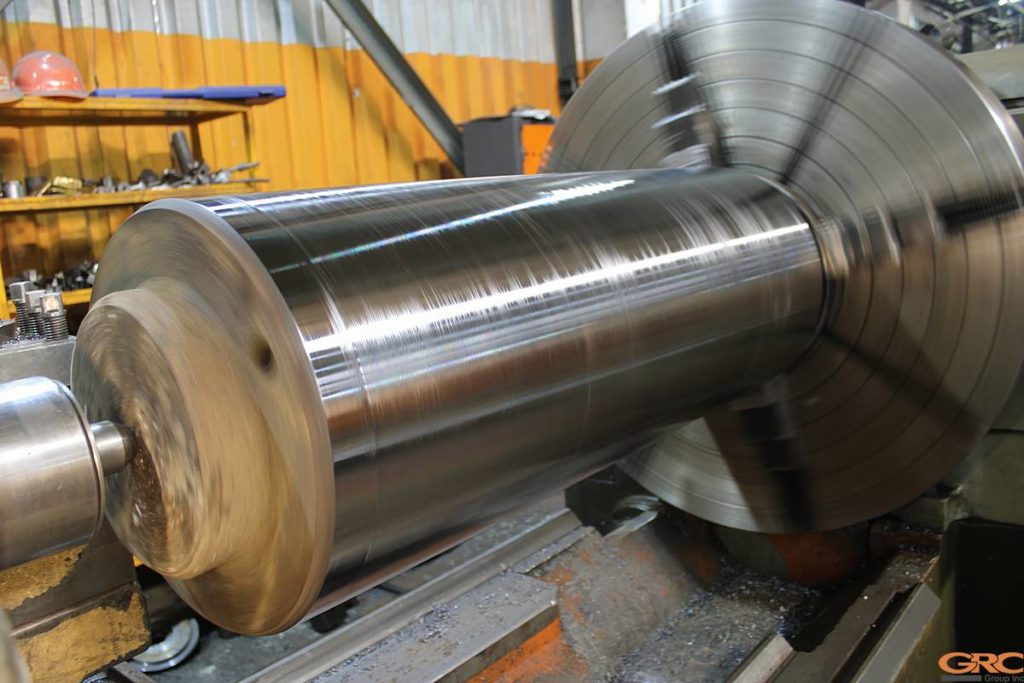

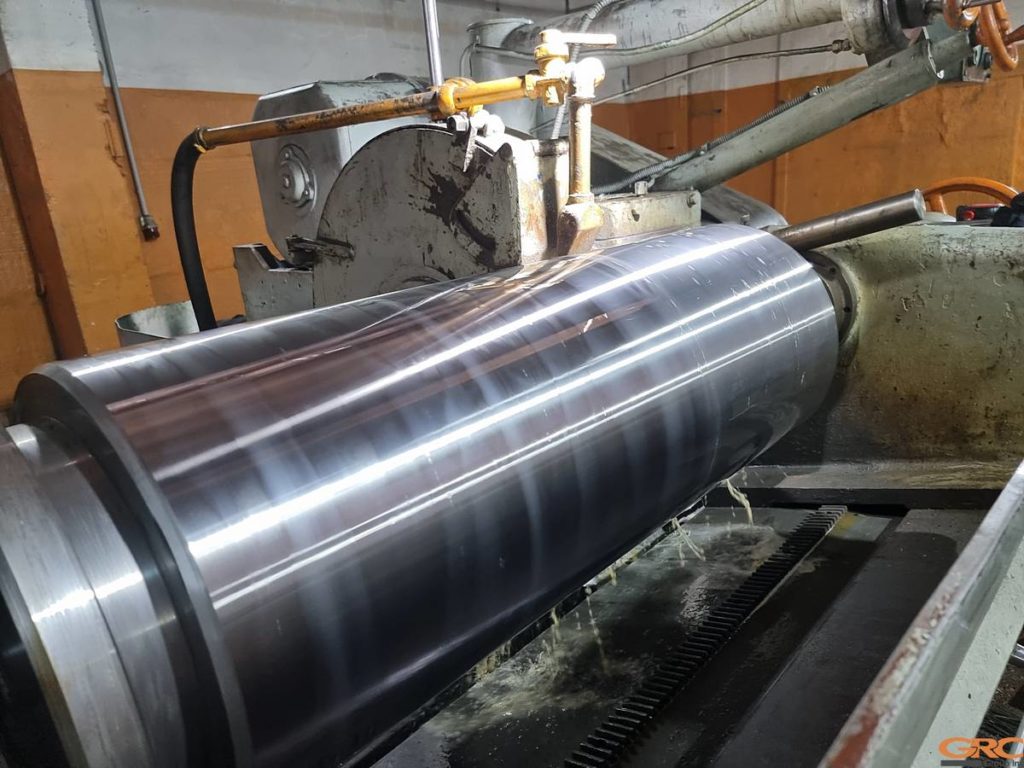

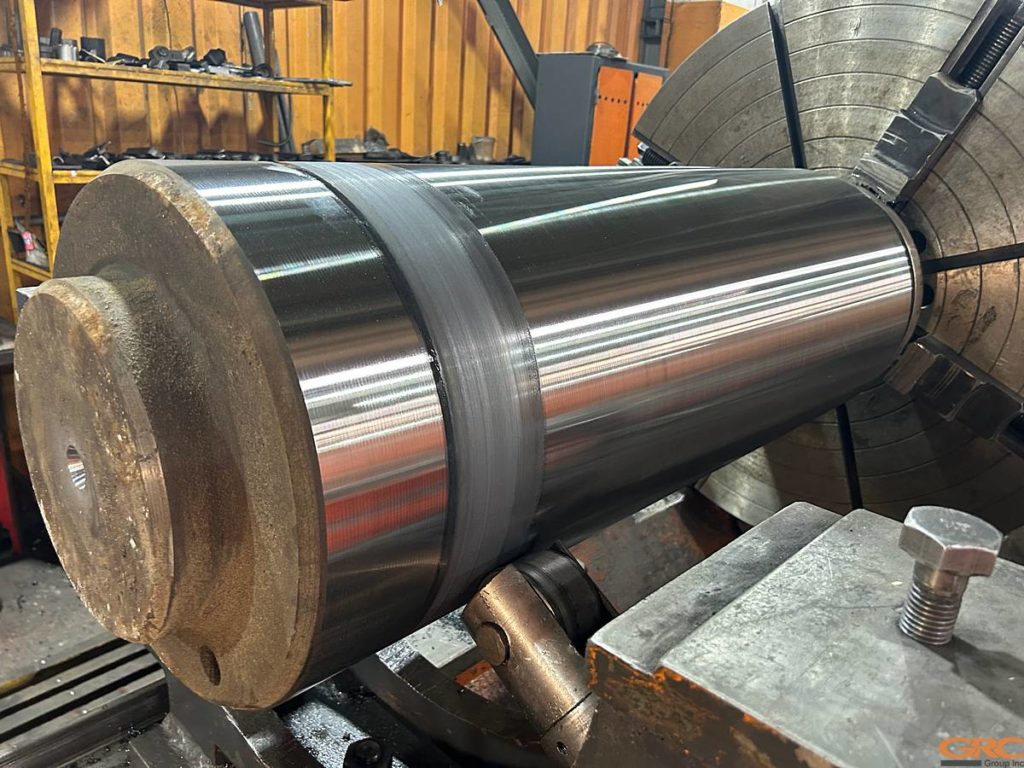

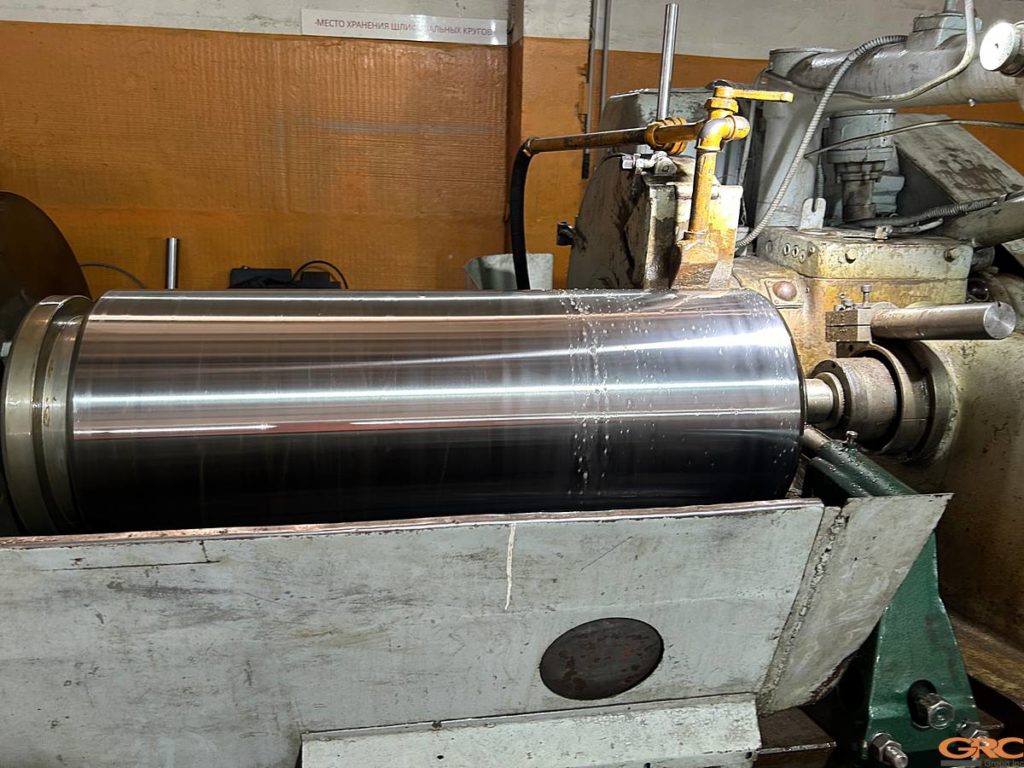

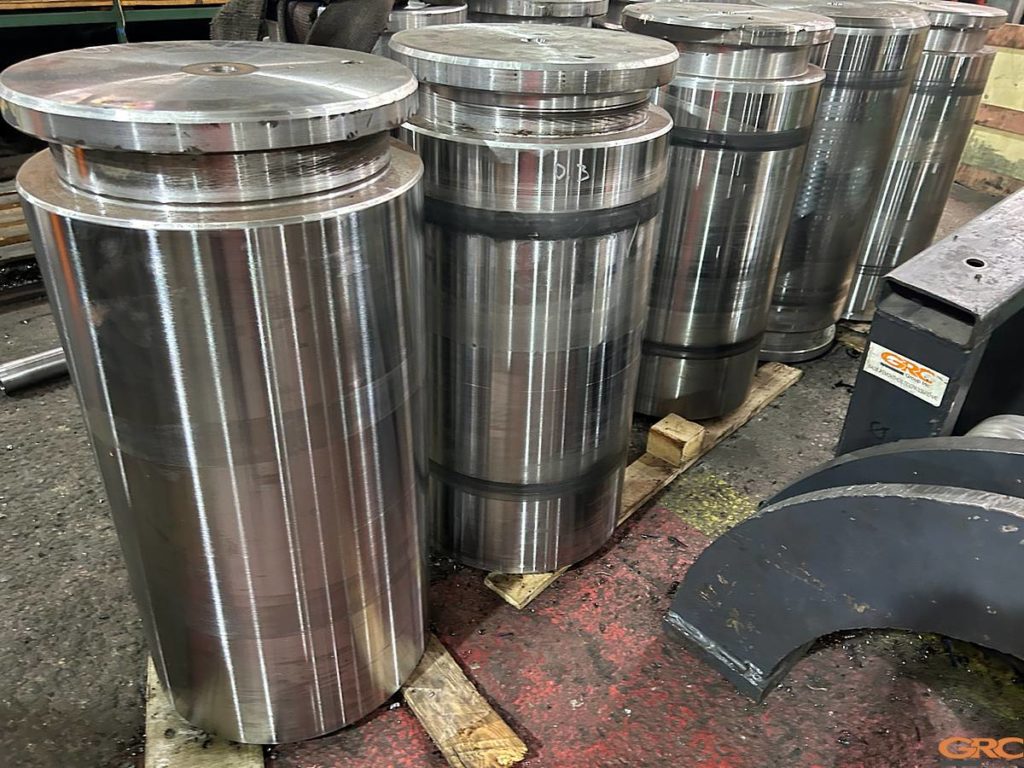

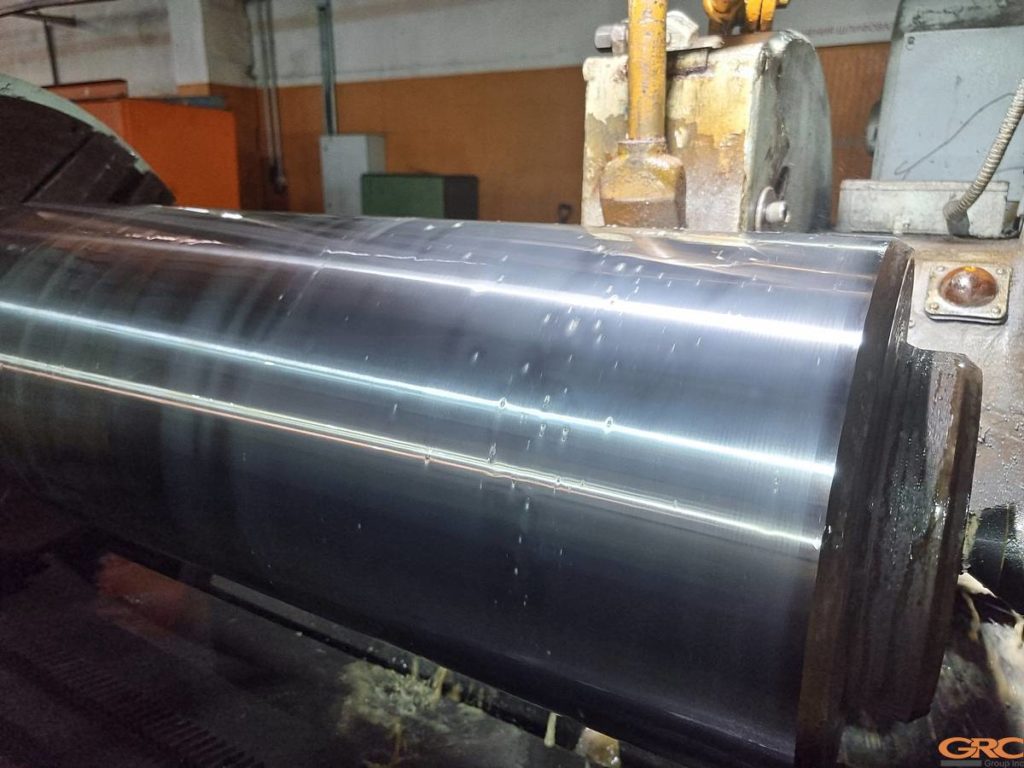

Плунжеры прошли финишную обработку (шлифовка и хонингование) с достижением шероховатости до 0,16 Ra.

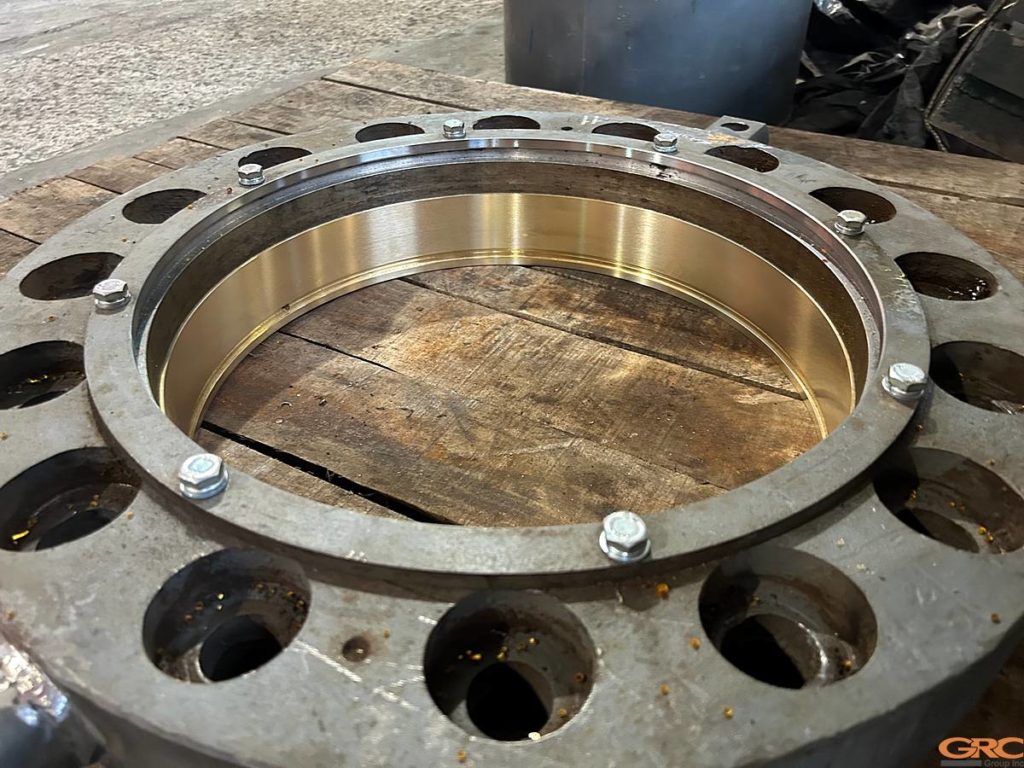

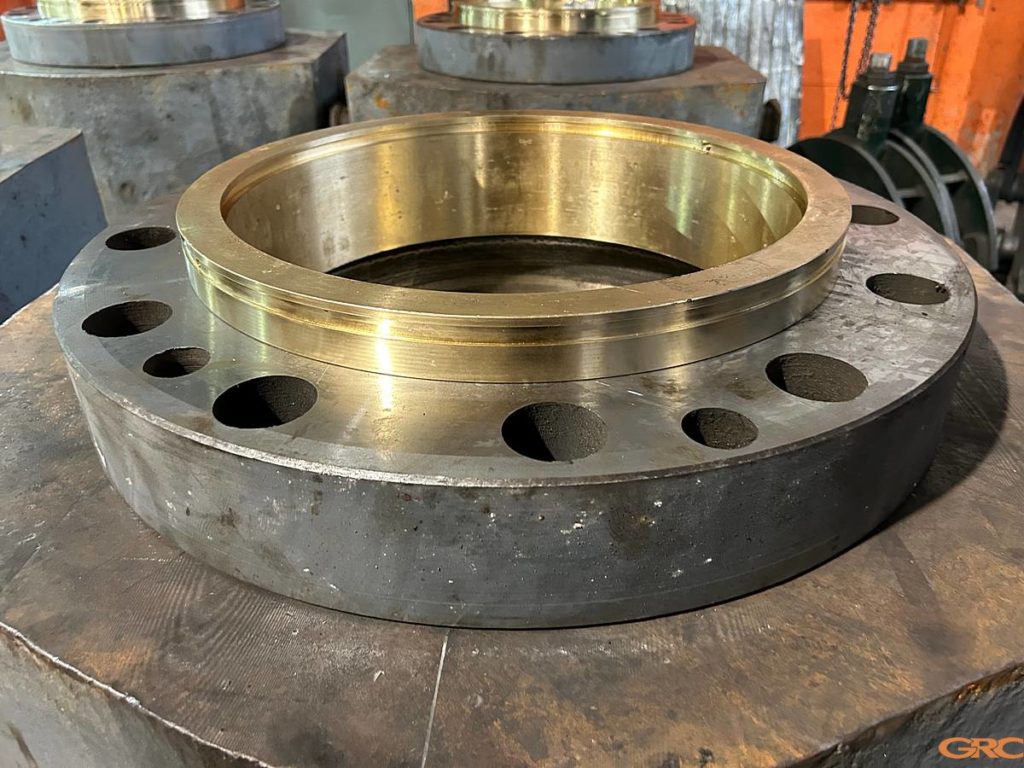

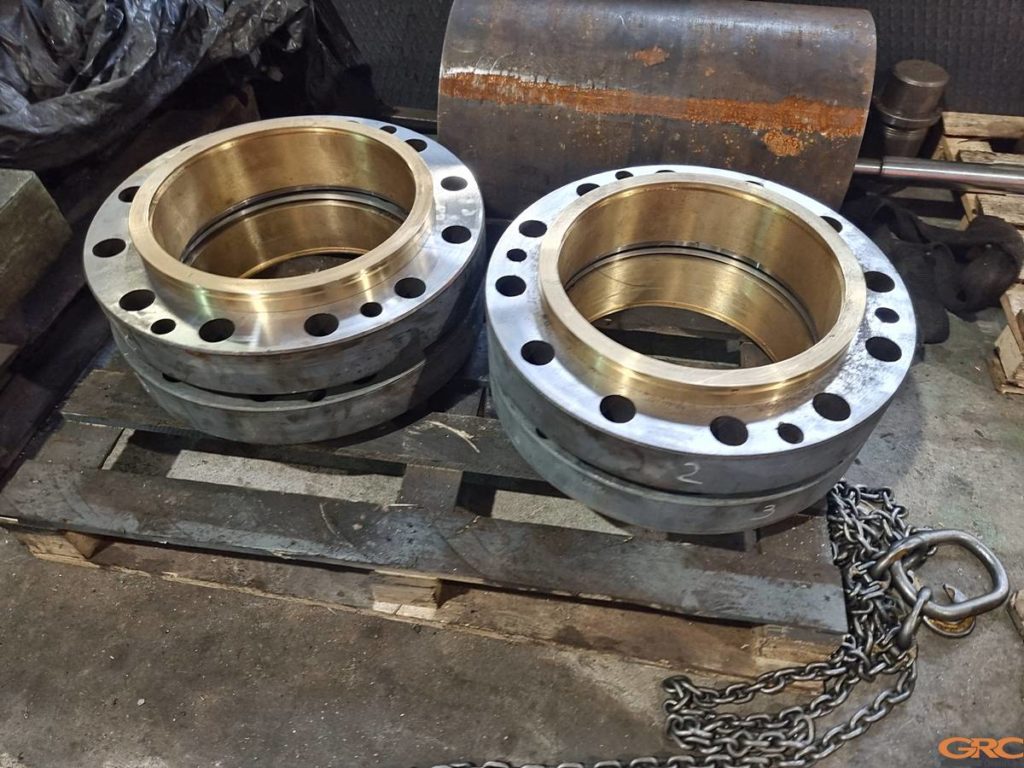

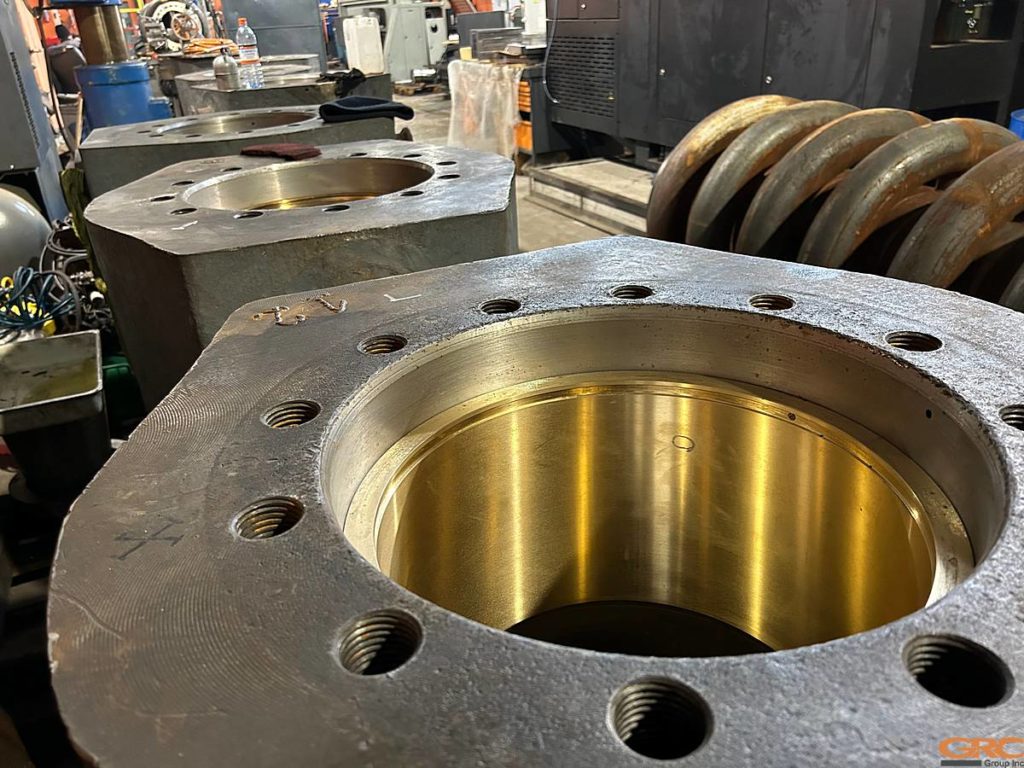

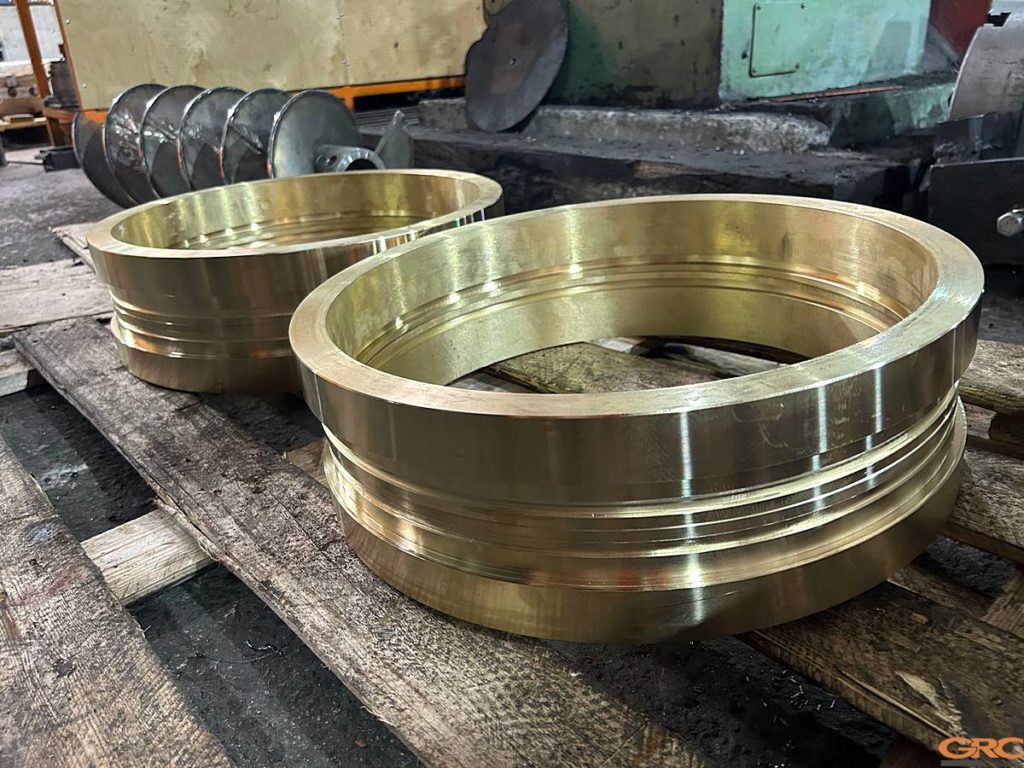

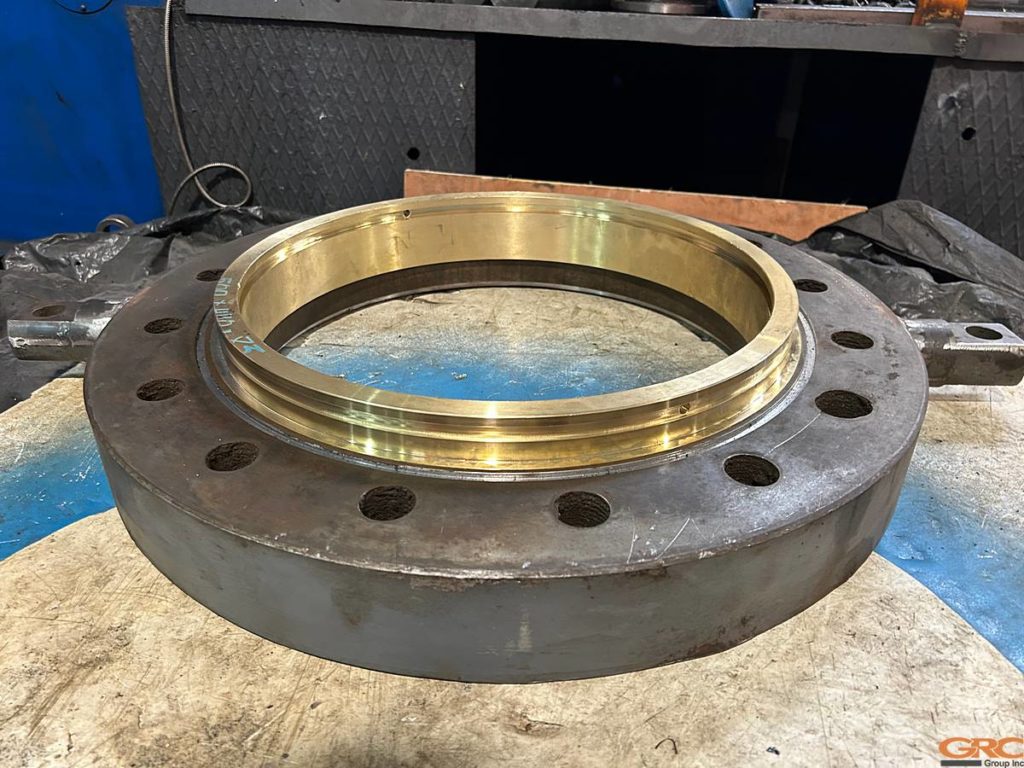

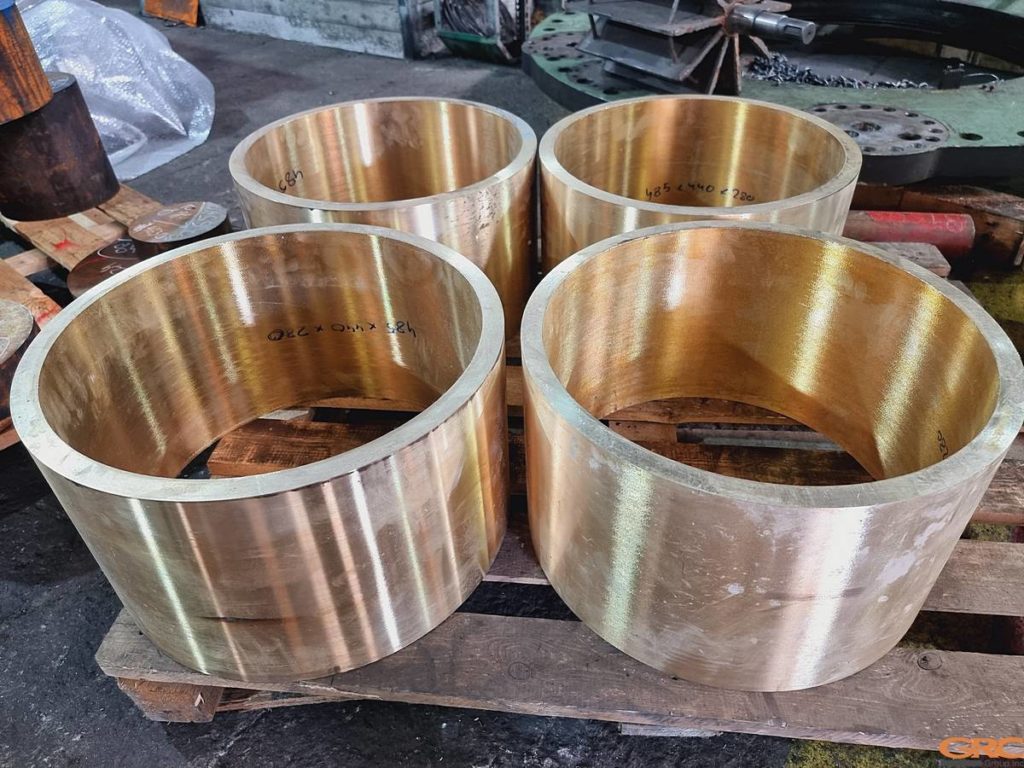

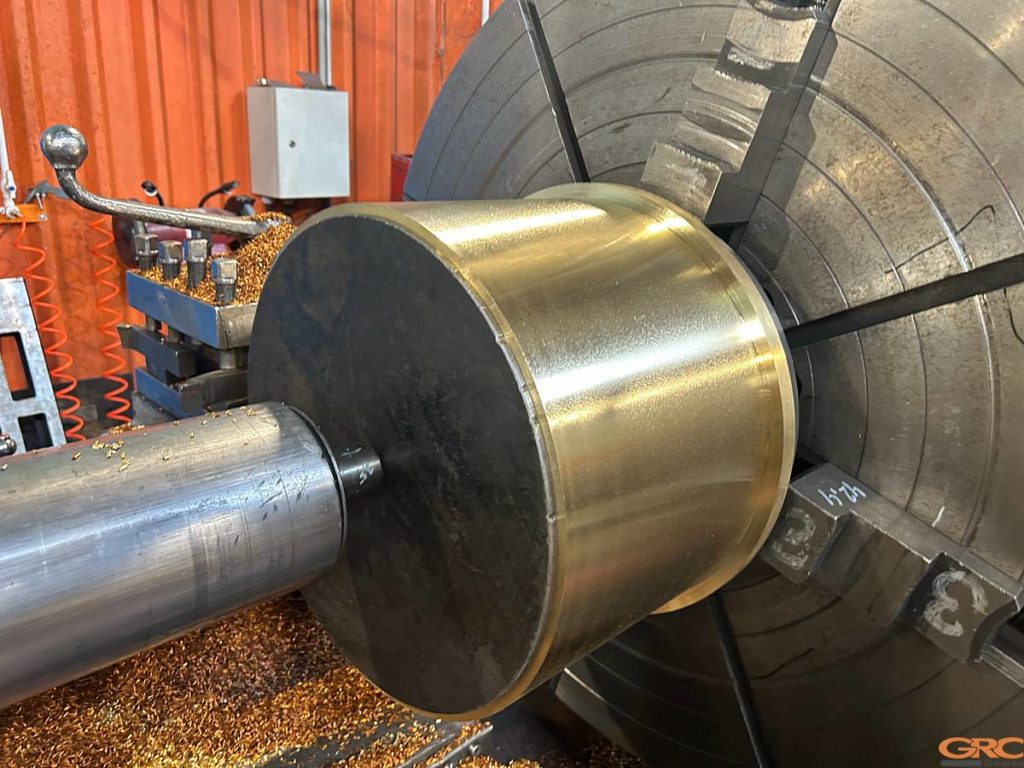

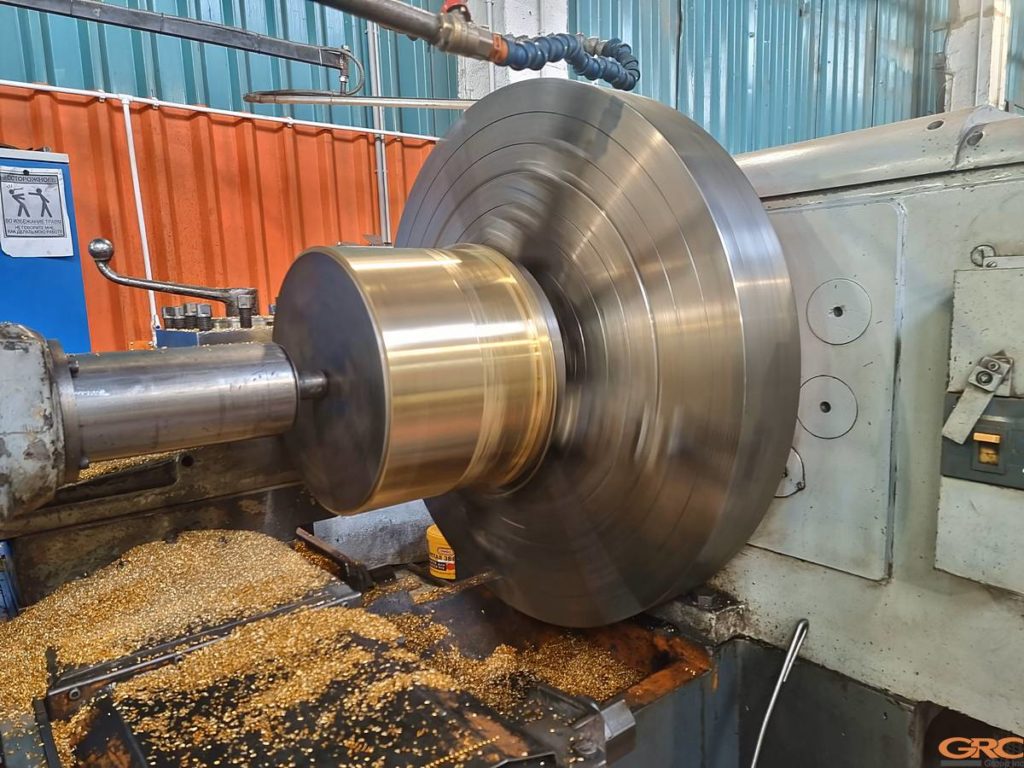

Параллельно были изготовлены бронзовые втулки по ранее утверждённым чертежам, после чего проведён их монтаж в посадочные места.

Мы разработали техническую документацию для изготовления РТИ, по которой были индивидуально произведены уплотнительные элементы.

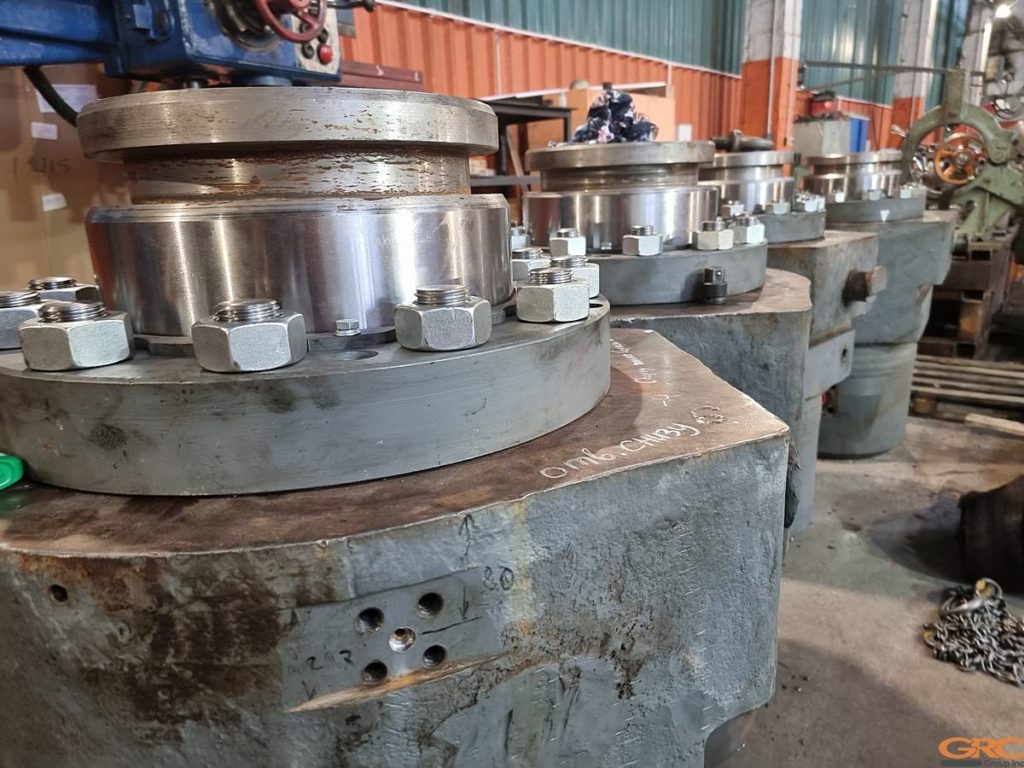

Также выполнено восстановление резьбовых отверстий технического назначения, изготовлены новые гайки и шпильки согласно утверждённой чертежной документации.

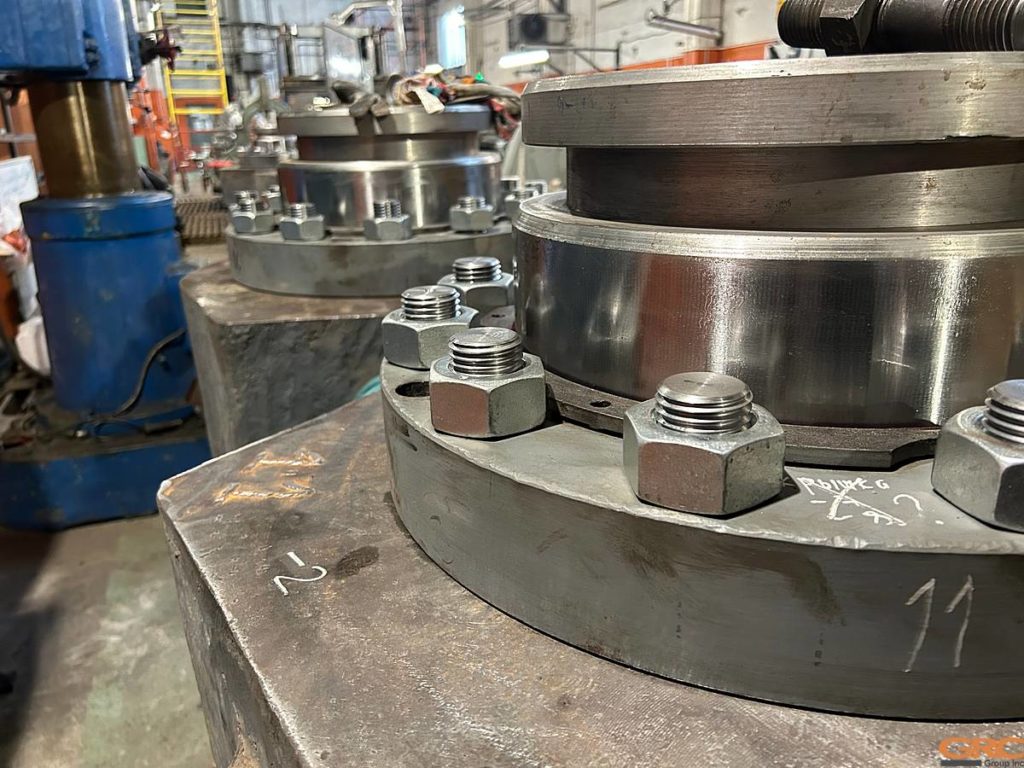

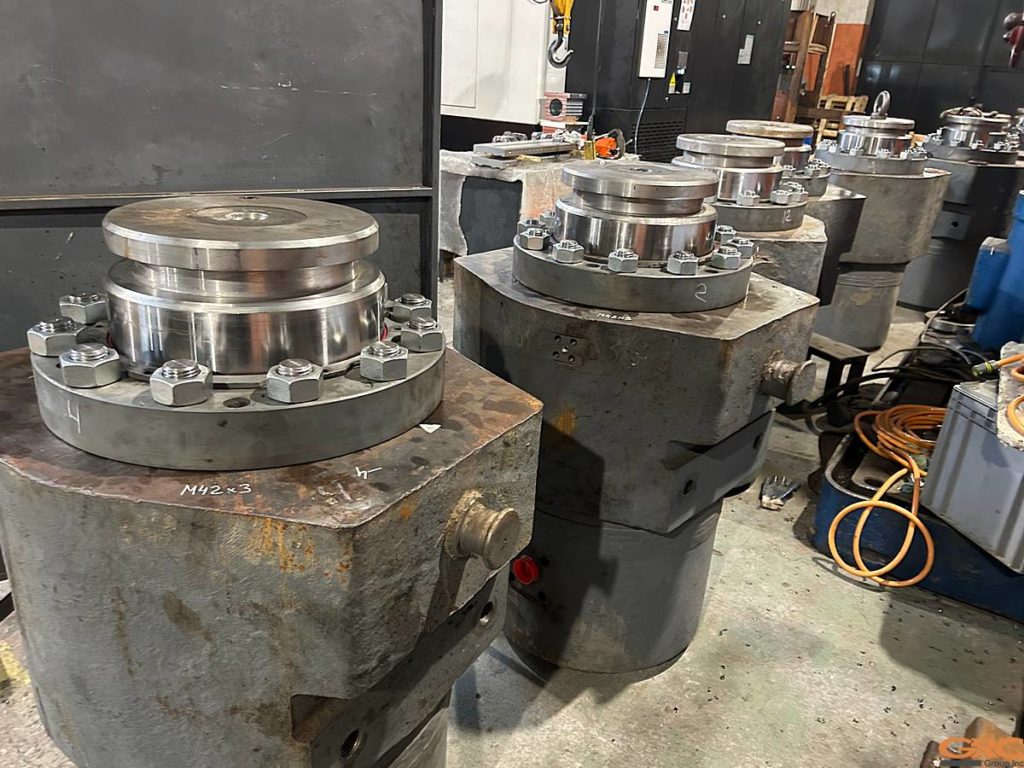

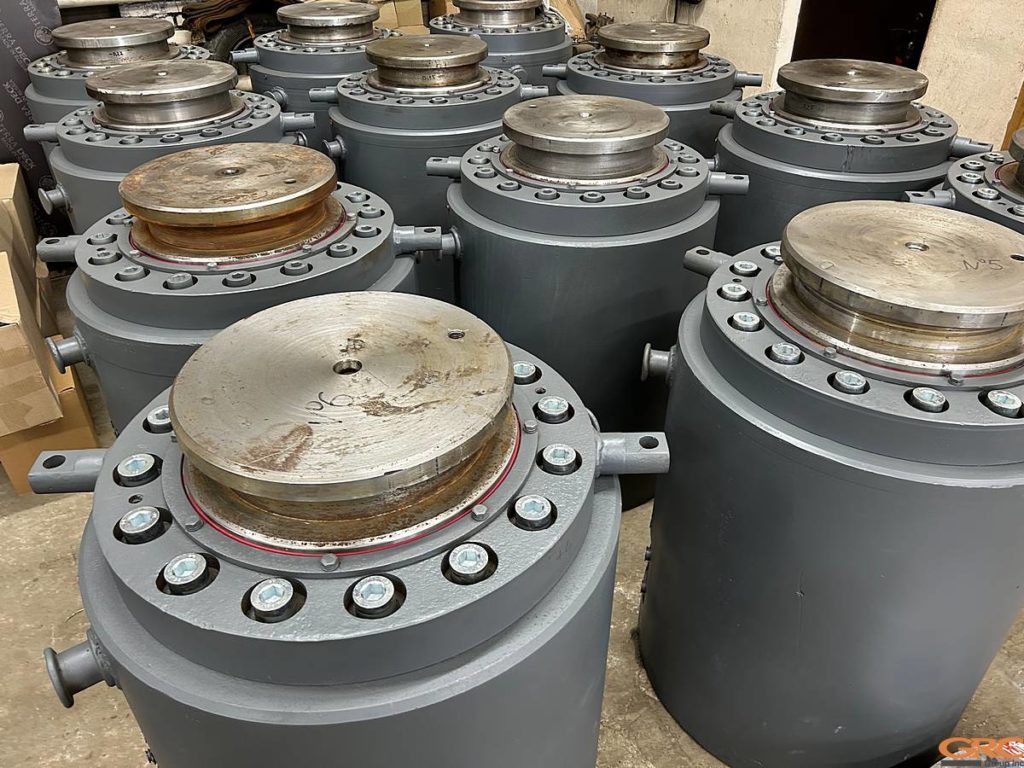

В завершение работ была осуществлена сборка гидроцилиндров с установкой уплотнительных элементов.

Гидроцилиндры, используемые в проекте, относятся к плунжерному типу, поэтому для их тестирования необходимо создавать замкнутый объём.

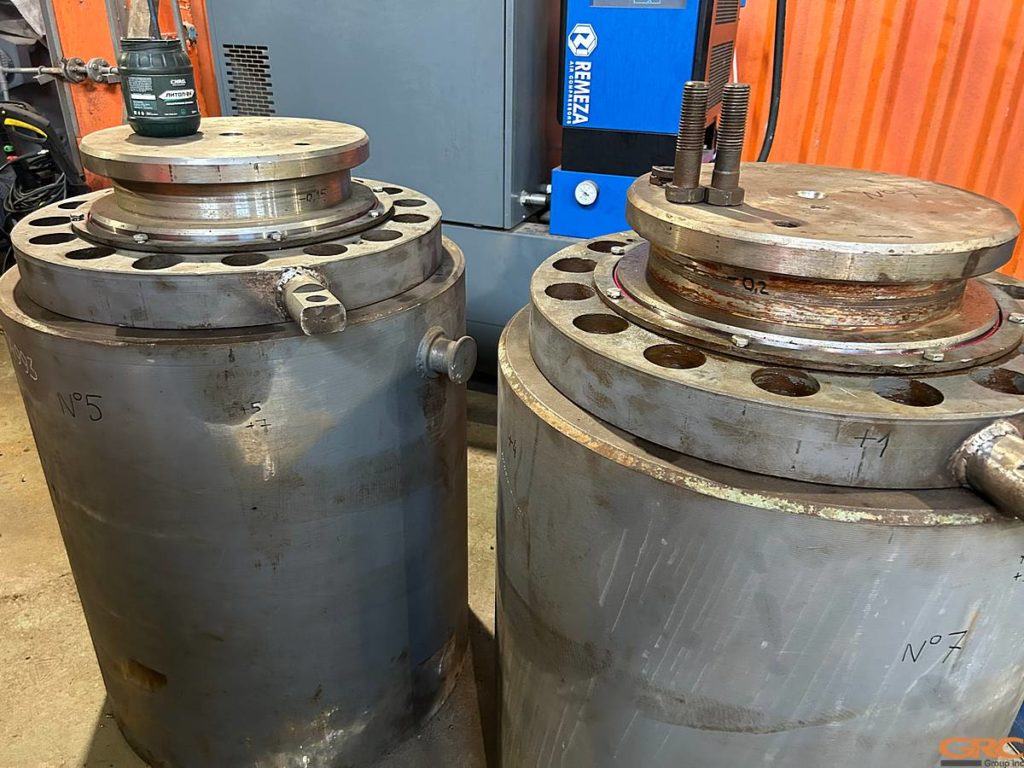

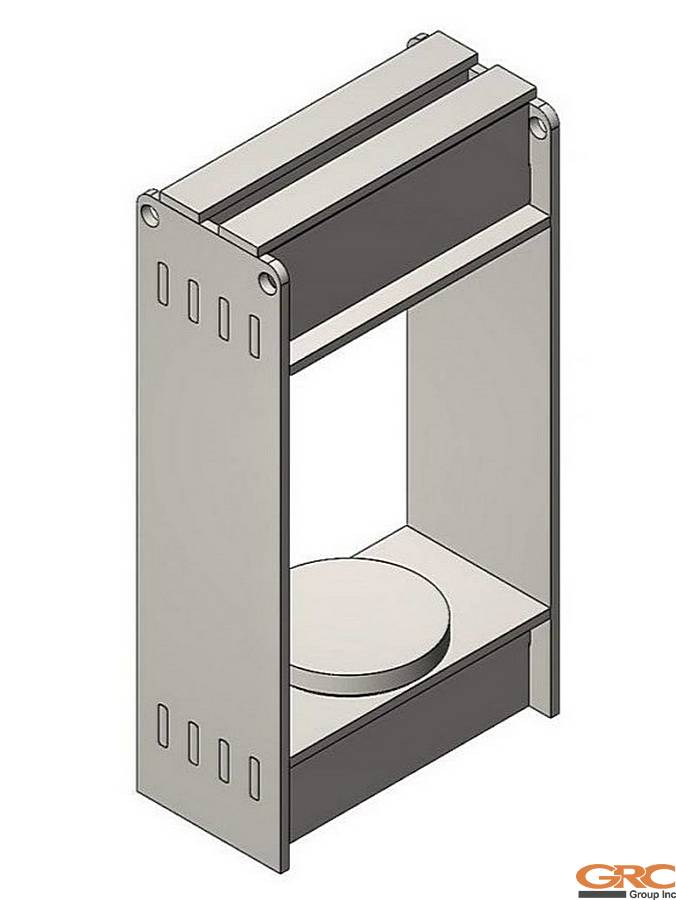

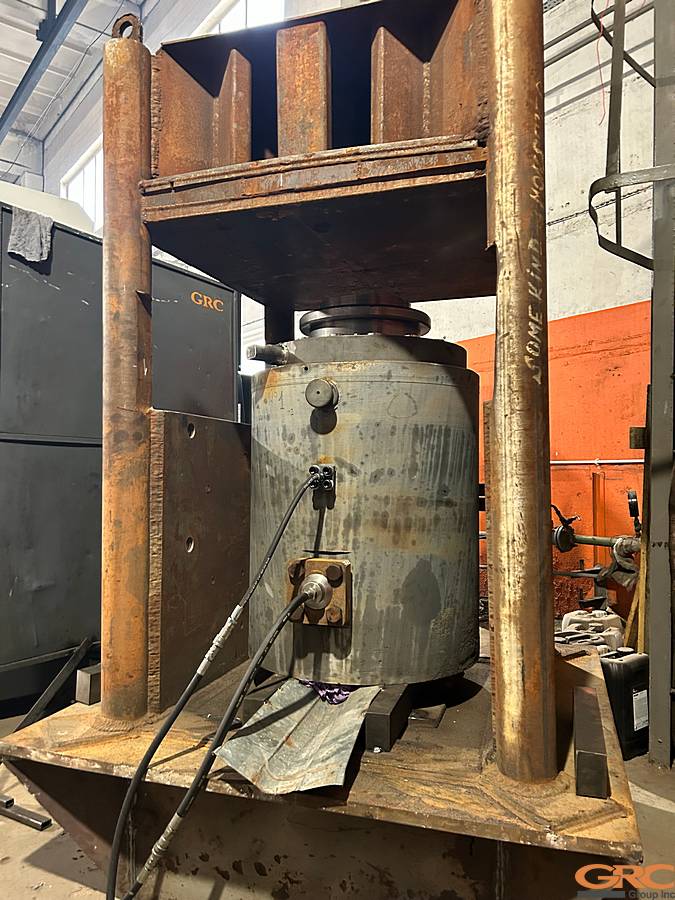

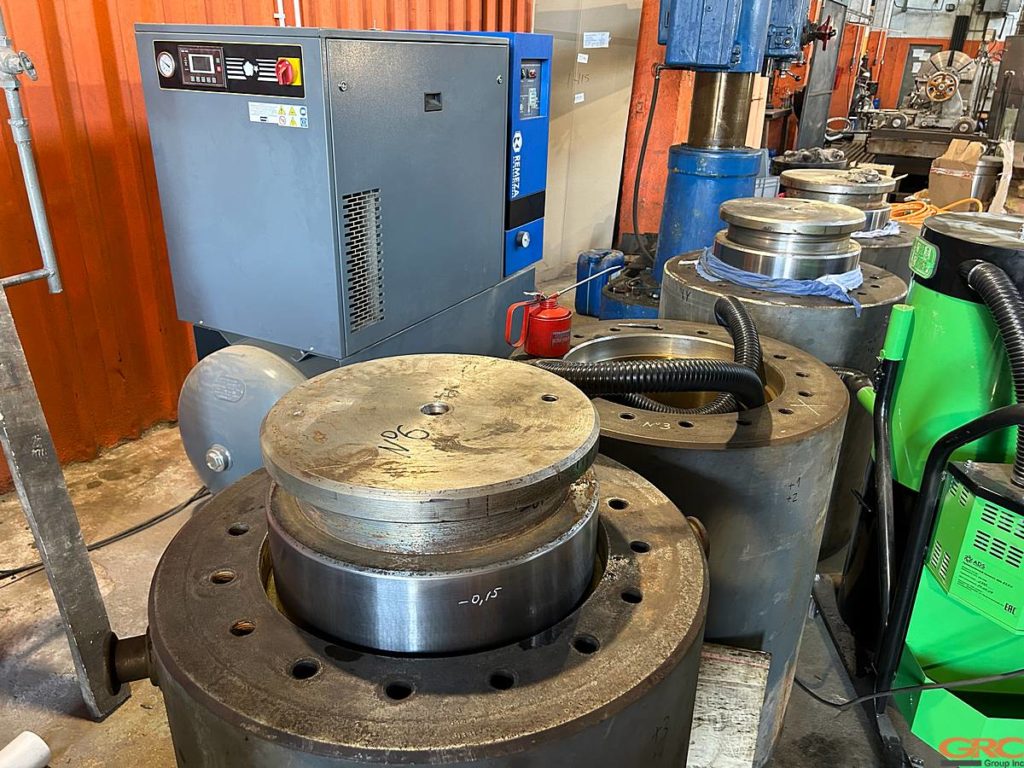

Для выполнения данных условий специалисты нашей компании разработали специализированный испытательный стенд, на котором каждый гидроцилиндр был протестирован.

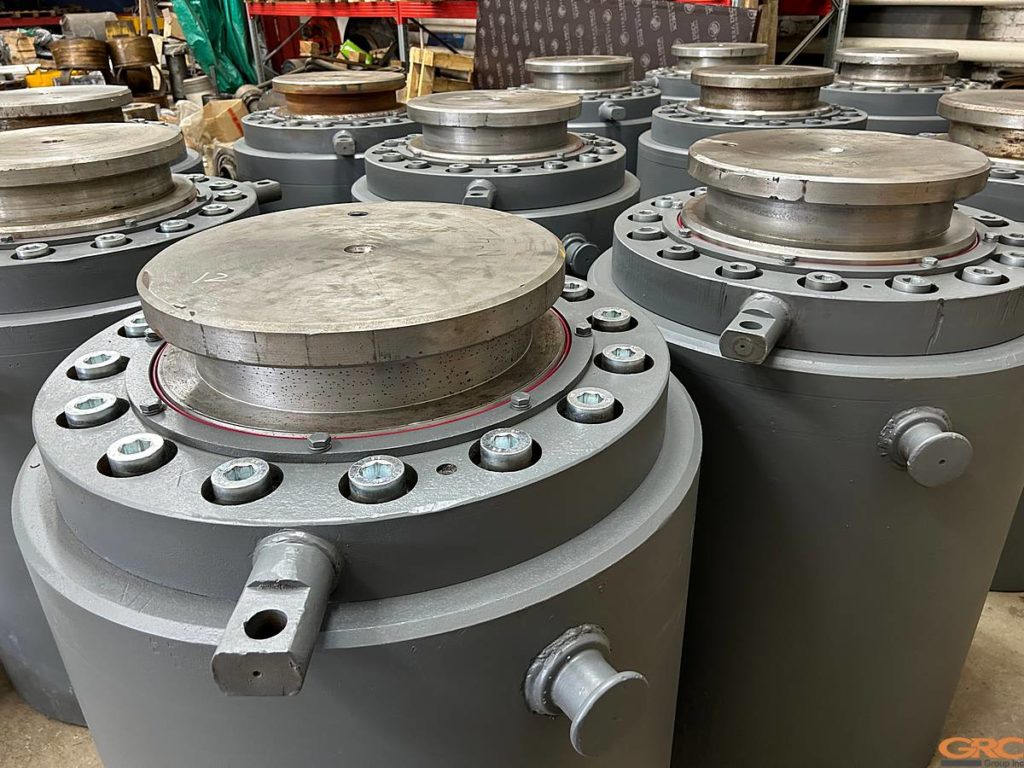

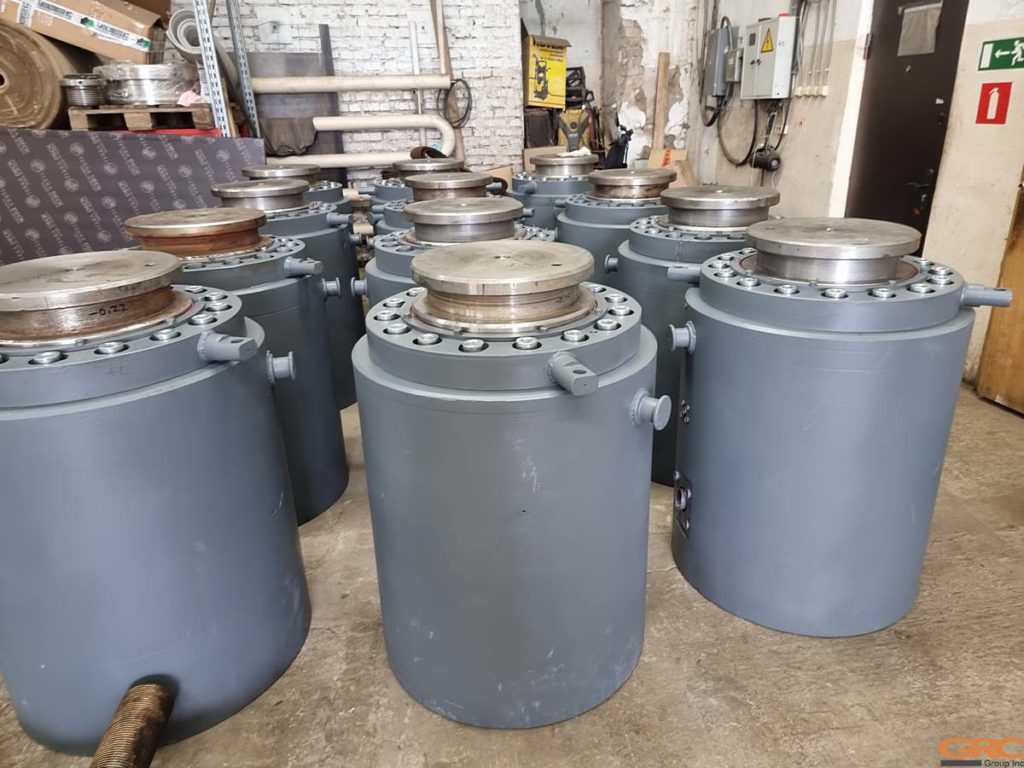

Перед сдачей заказа выполнены малярные работы, обеспечивающие защиту от коррозии и внешних воздействий.
