Металлообработка на заказ: изготовление осей для транспортной тележки

Выполнили обработку двух осей длиной 2325 мм на основе предоставленных поковок из конструкционной легированной стали. Подробнее об этапах работ — в материале.

Задача

Данные детали воспринимают высокие радиальные нагрузки. Их точность напрямую влияет на плавность хода. Клиент предоставил свои поковки. При этом одна из них поступила с отклонением от номинала: диаметр 249 мм вместо 255 мм, оставляя минимальный припуск на механическую обработку. Нам нужно было выполнить работу с сохранением всех требований к качеству.

Решение

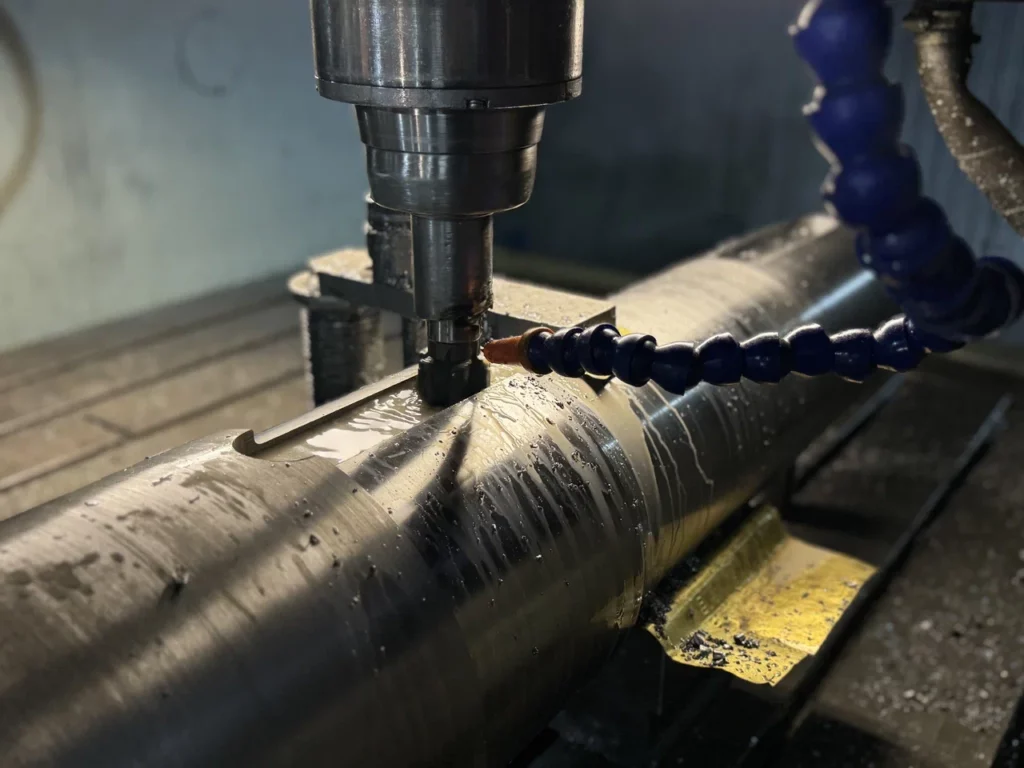

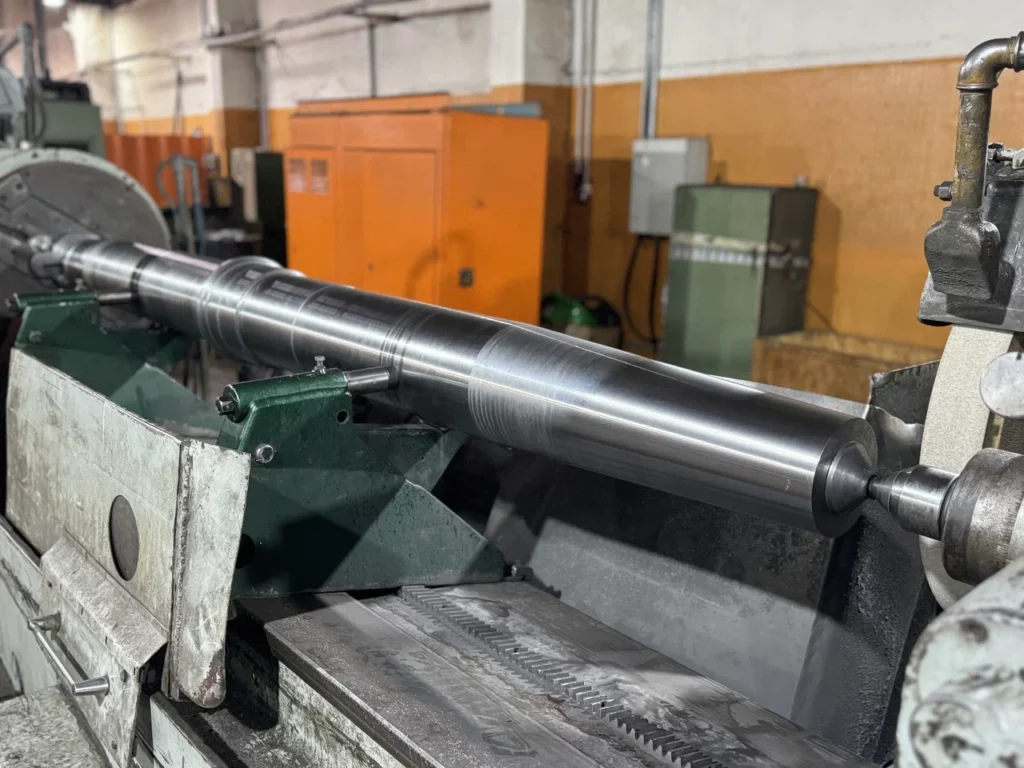

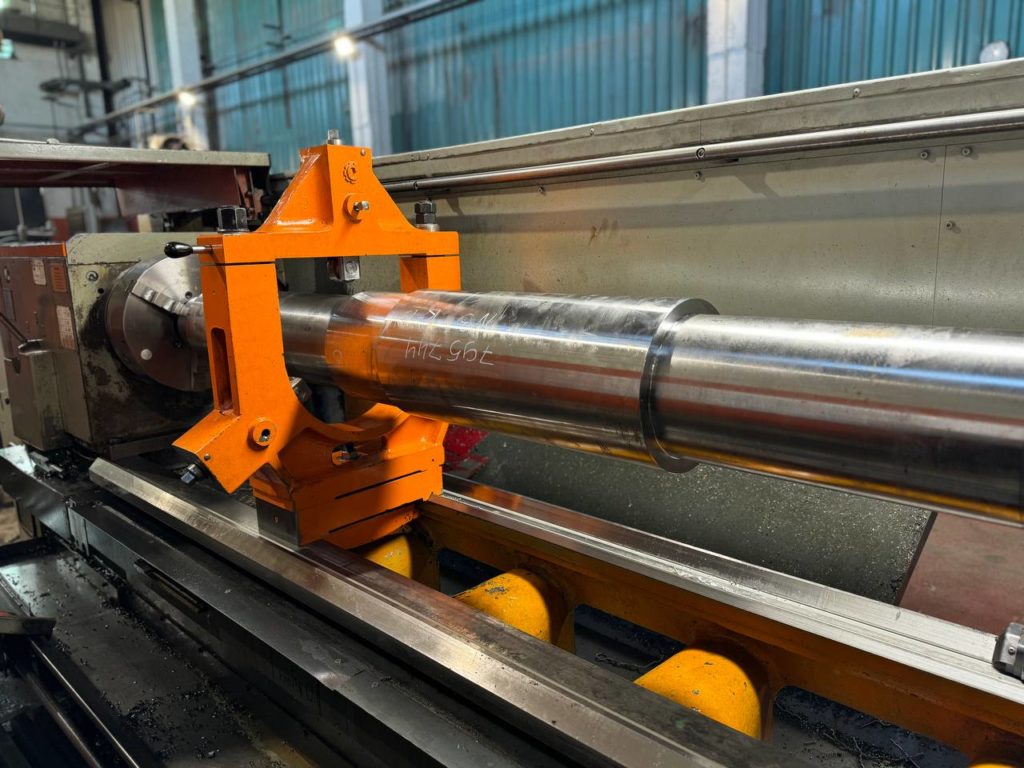

После оценки заготовок мы спланировали процесс, включающий несколько ключевых этапов. Сначала токари проточили заготовки. Они сняли основной припуск, оставив запас под шлифовку. Далее отшлифовали рабочие поверхности осей, чтобы обеспечить точные размеры и нужную чистоту. После этого приступили к шпоночным пазам. Их сделали на координатно-расточном станке по три на каждой оси. Такая последовательность гарантировала точное расположение всех элементов.

Результат

Мы изготовили две идентичные оси, полностью готовые к монтажу. Все этапы выполнены силами нашего станочного производства. Здесь расположены универсальные токарные, фрезерные и шлифовальные станки. Также проводим ремонт, демонтаж и монтаж на выезде. В одном из кейсов рассказываем про замену подшипника на крупногабаритной вальцовой сушилке.

Справка о заказчике: «Русинвест» специализируется на оптовой торговле прочими бытовыми товарами. Также компания работает по таким направлениям, как производство строительных металлических конструкций, изделий и их частей, металлических дверей и окон, обработка металлических изделий и другие.
