На двухстоечном прессе Innocenti 2000 требовалось восстановить четыре посадочных места под буксы приводного вала. Наша мобильная бригада выполнила работы непосредственно на территории автомобильного завода: без демонтажа стоек, с расточкой, наплавкой и высокоточным контролем общей оси отверстий.
| Параметр | Данные |
|---|---|
| Заказчик | АО «АВТОВАЗ» |
| Оборудование | Двухстоечный пресс Innocenti 2000 |
| Узел | Посадочные места под буксы приводного вала |
| Диаметры | Ø635 / Ø640 мм |
| Оборудование GRC | Мобильный расточной станок, лазерный трекер Leica AT403 |
| Способ восстановления | Расточка, наплавка, чистовая обработка |

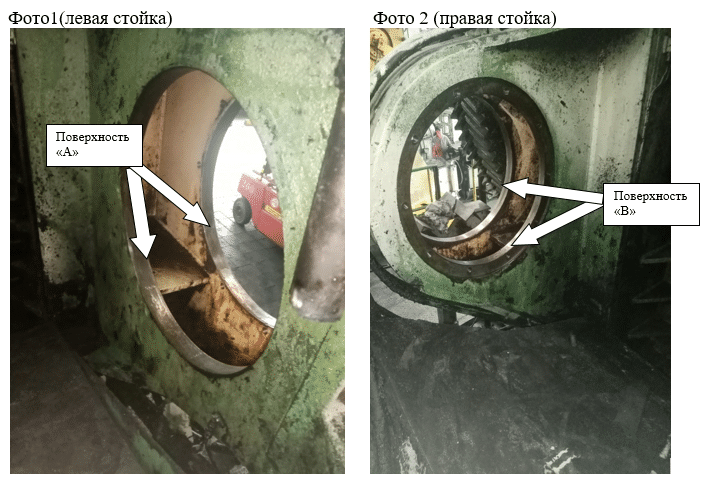

Из-за износа посадочных мест под буксы приводного вала требовалось восстановить геометрию четырёх крупногабаритных отверстий. Ключевым условием была обработка непосредственно на прессе, без демонтажа его стоек.
Перед механической обработкой необходимо было определить фактическое положение посадок и задать общую ось, относительно которой будет выполняться весь ремонт.

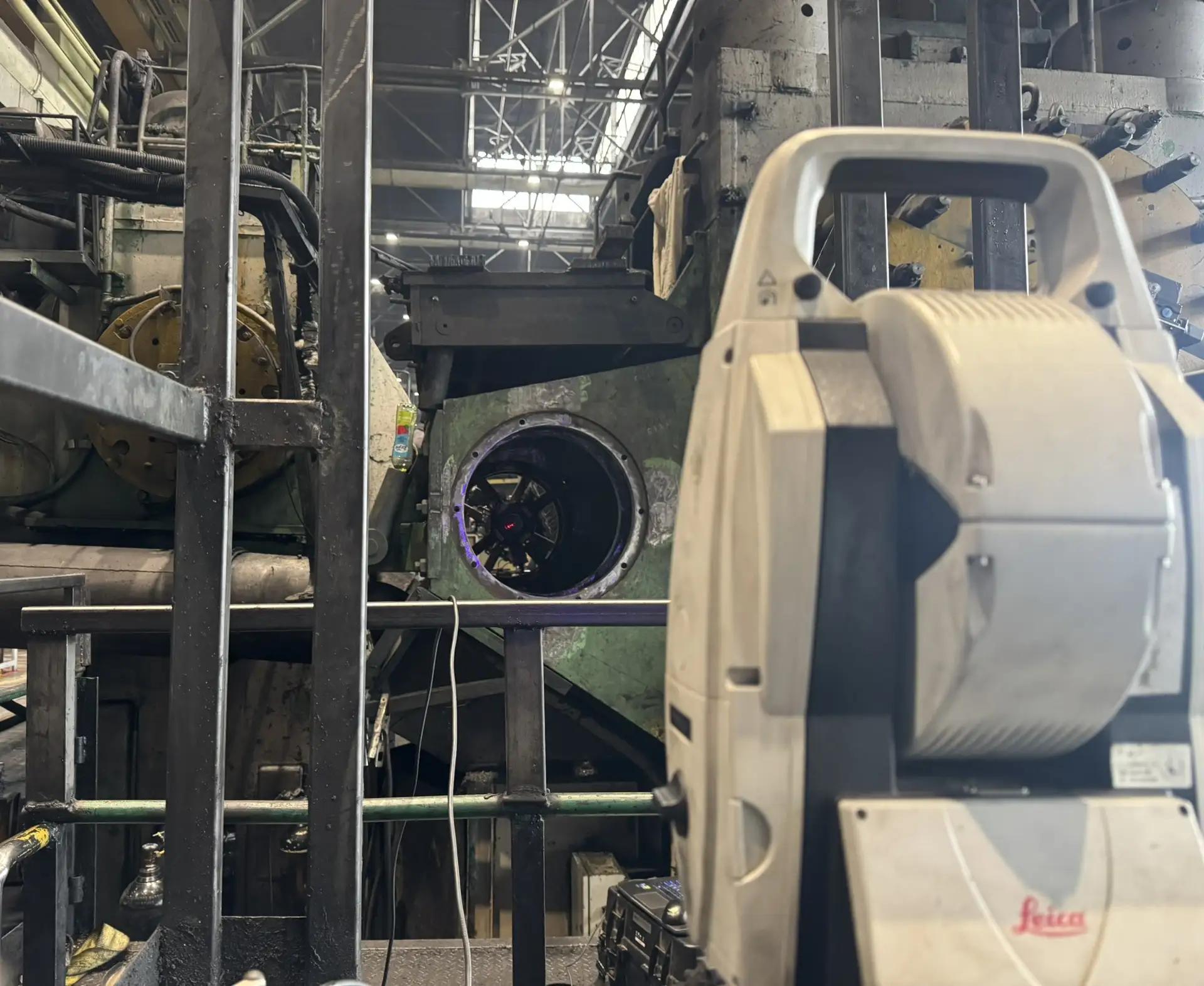

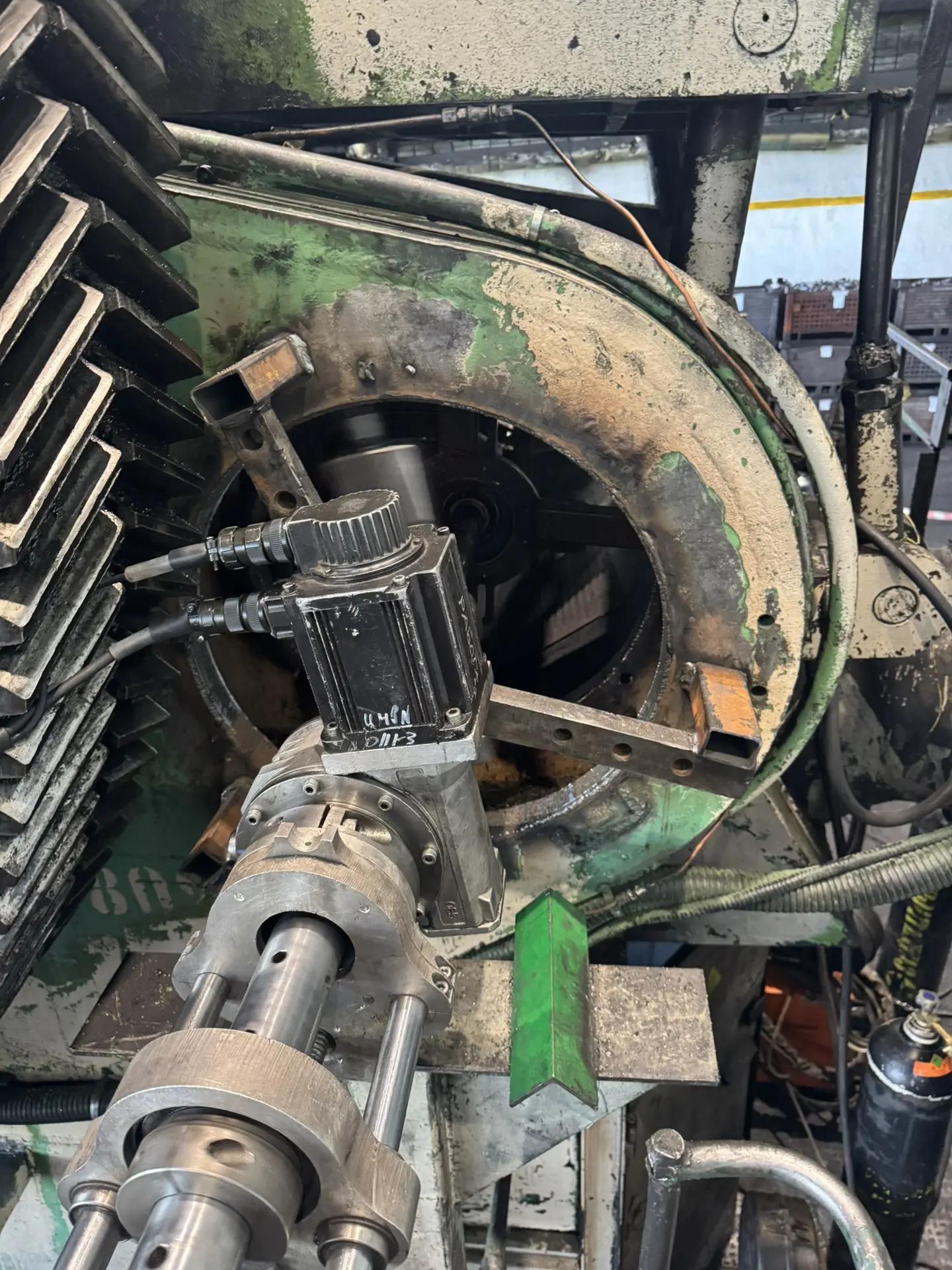

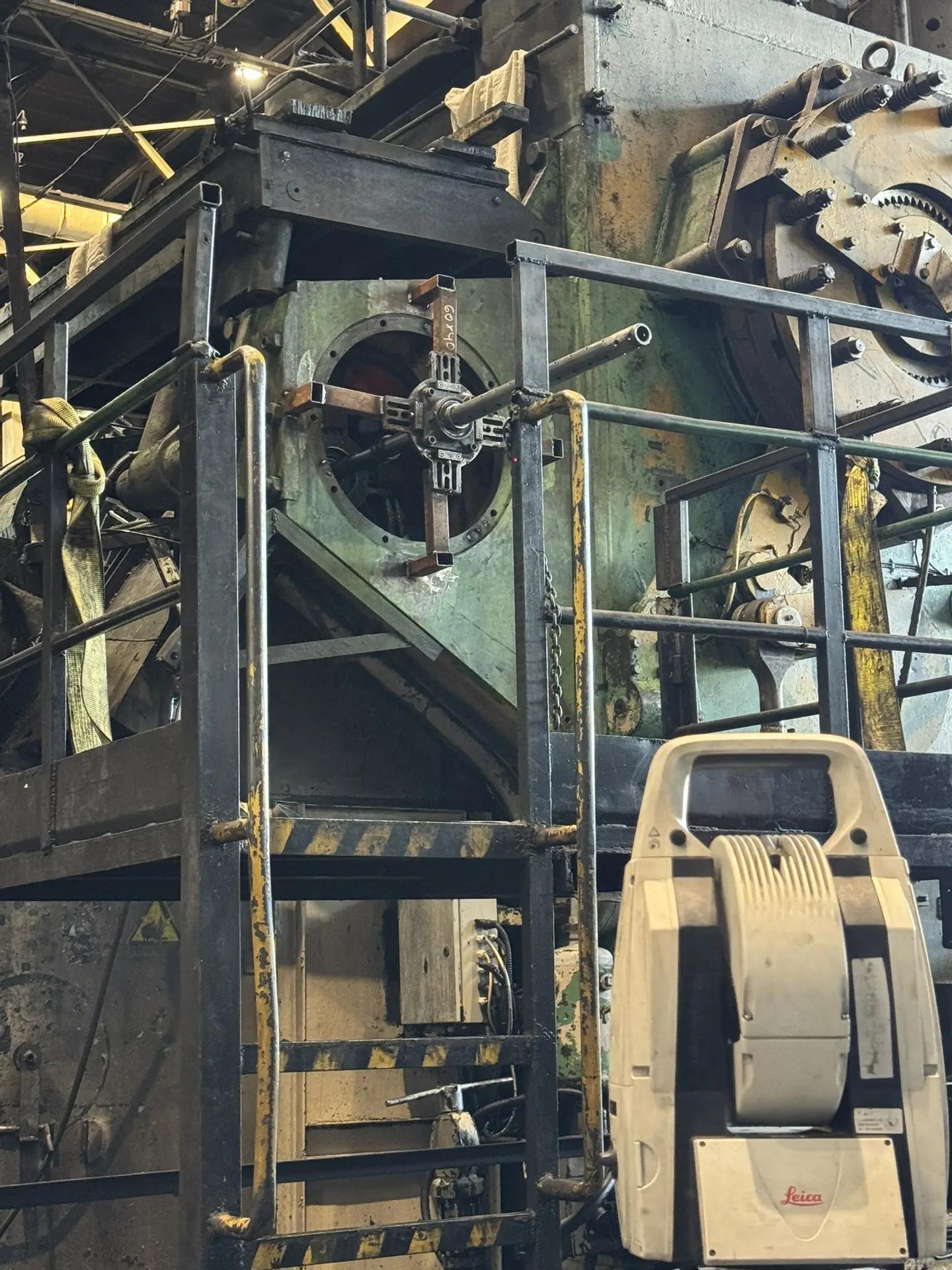

Сначала наши специалисты провели измерения лазерным трекером Leica AT403. По полученным данным определили положение общей оси четырёх отверстий и выставили мобильный расточной станок.

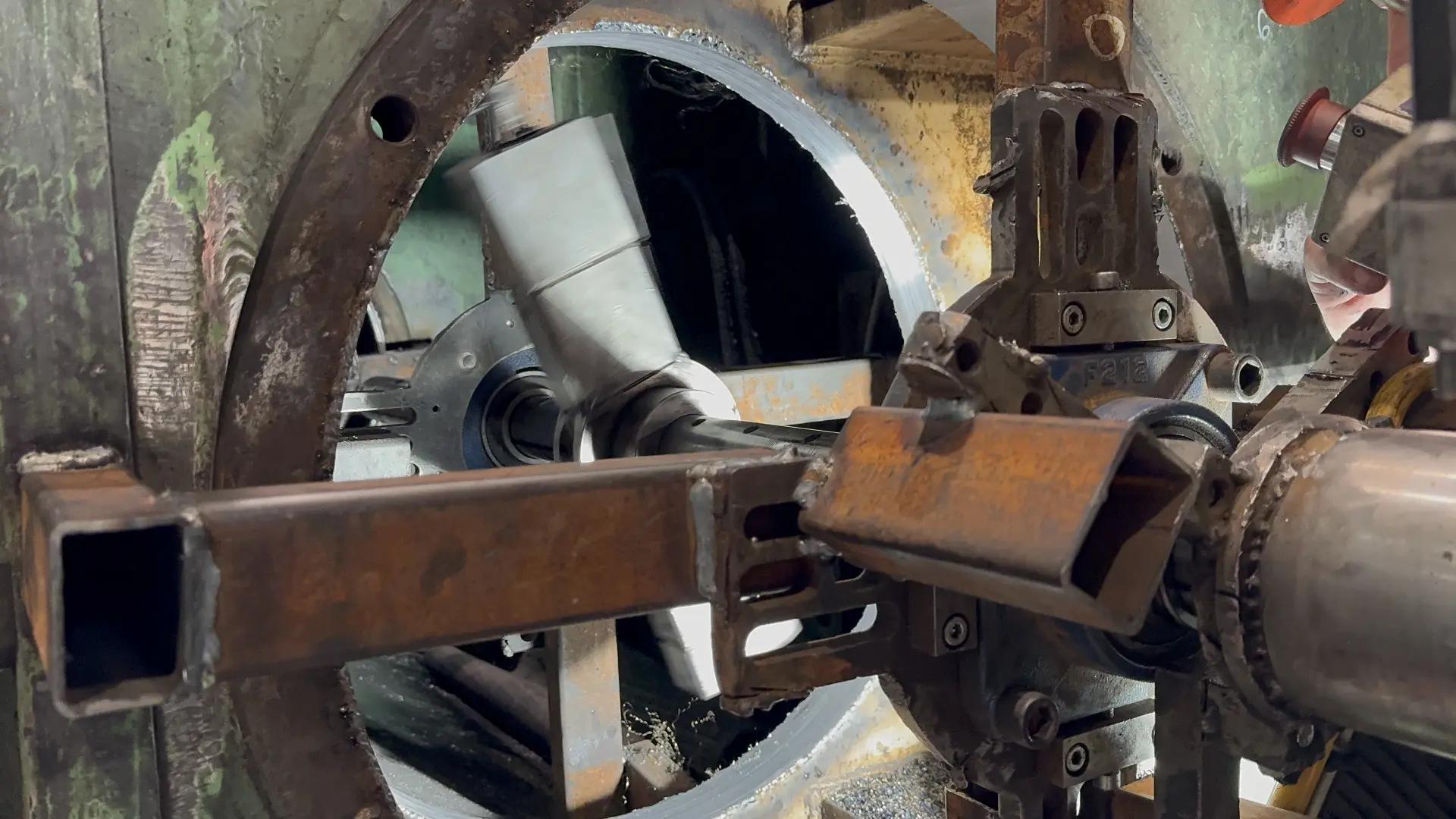

Посадочные поверхности расточили под восстановление, предусмотрев припуск под наплавку. Затем на обработанные зоны нанесли новый слой металла сварочным полуавтоматом.

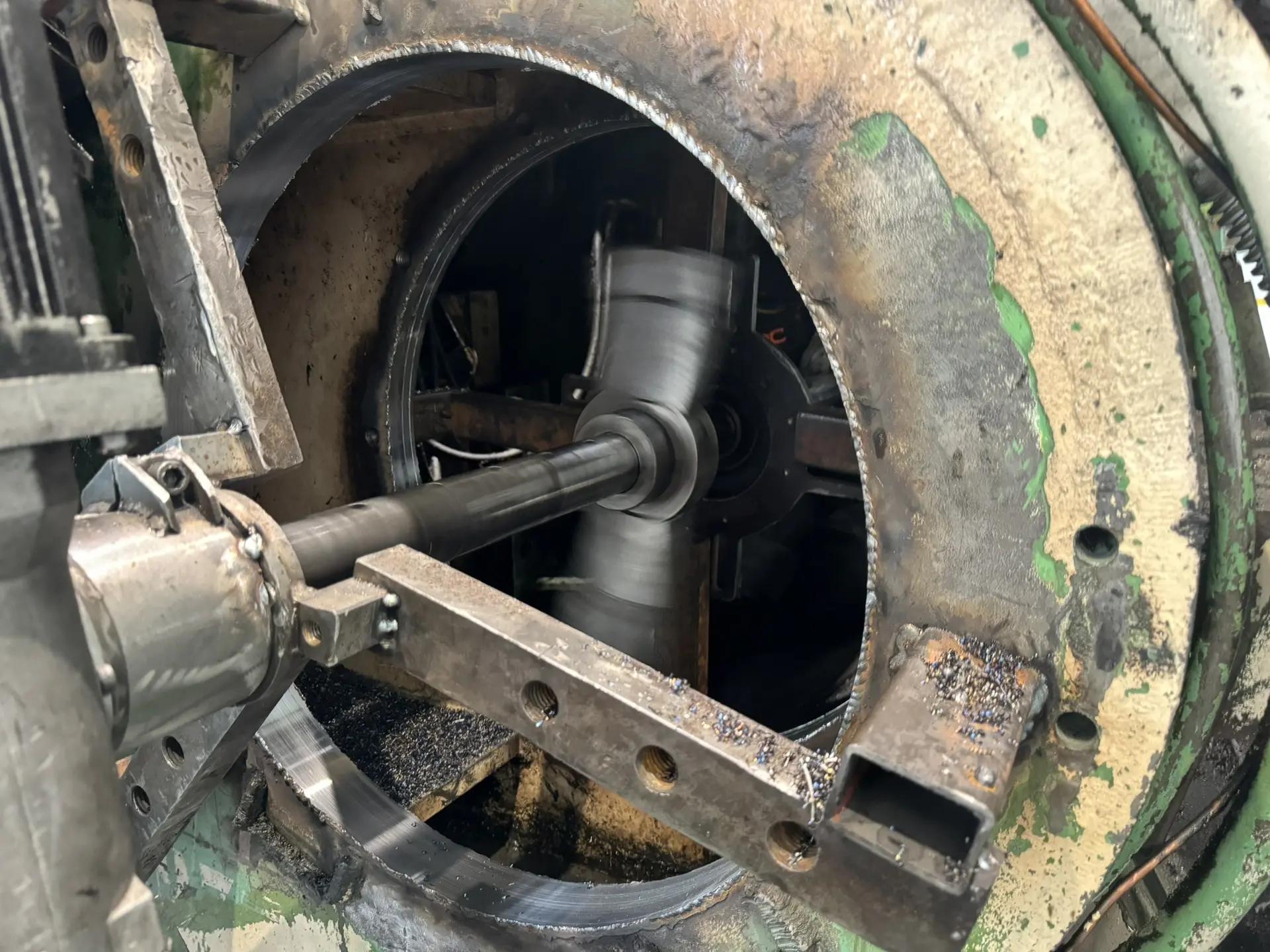

После наплавки отверстия повторно обработали мобильным станком — уже в окончательные размеры по чертежу. При чистовой расточке особое внимание уделяли сохранению заданного взаимного положения всех посадок.
По завершении механической обработки выполнили итоговые измерения лазерным трекером и подготовили протокол контроля.

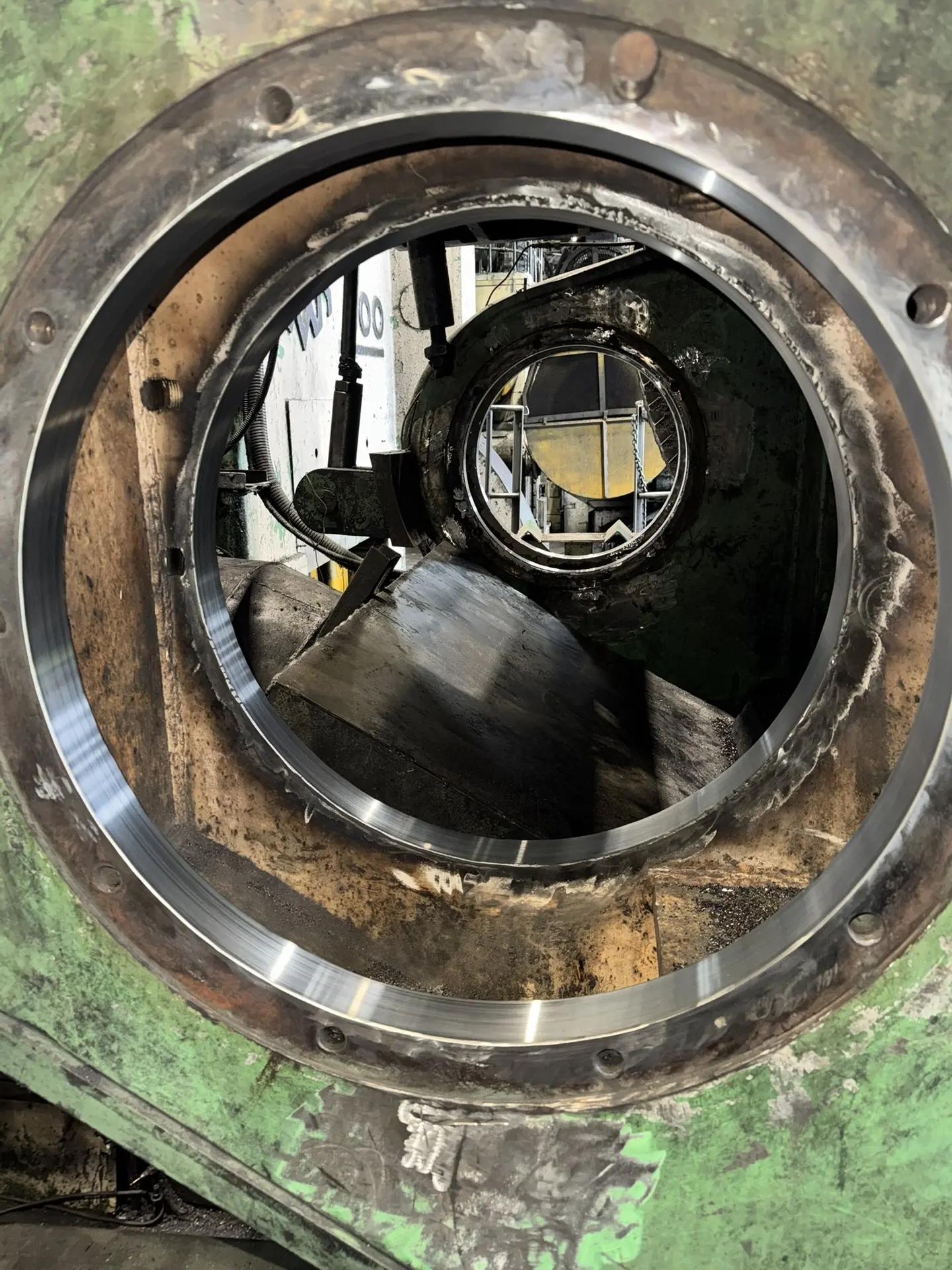

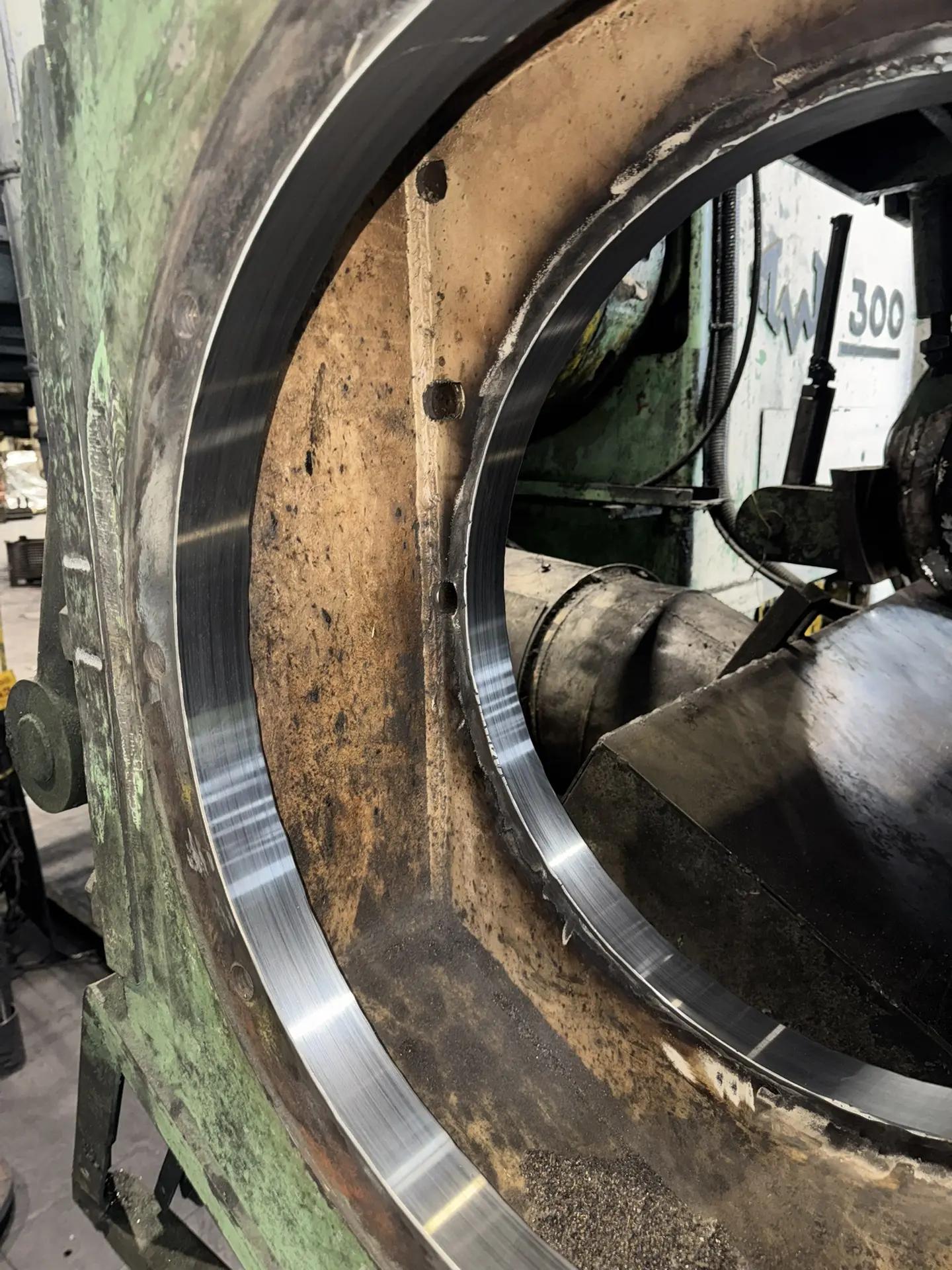

Четыре посадочных отверстия под буксы приводного вала восстановили непосредственно на прессе Innocenti 2000.
Применение мобильной расточки совместно с лазерными измерениями позволило выполнить обработку крупногабаритных посадок по единой системе координат и подготовить узел к последующей сборке.

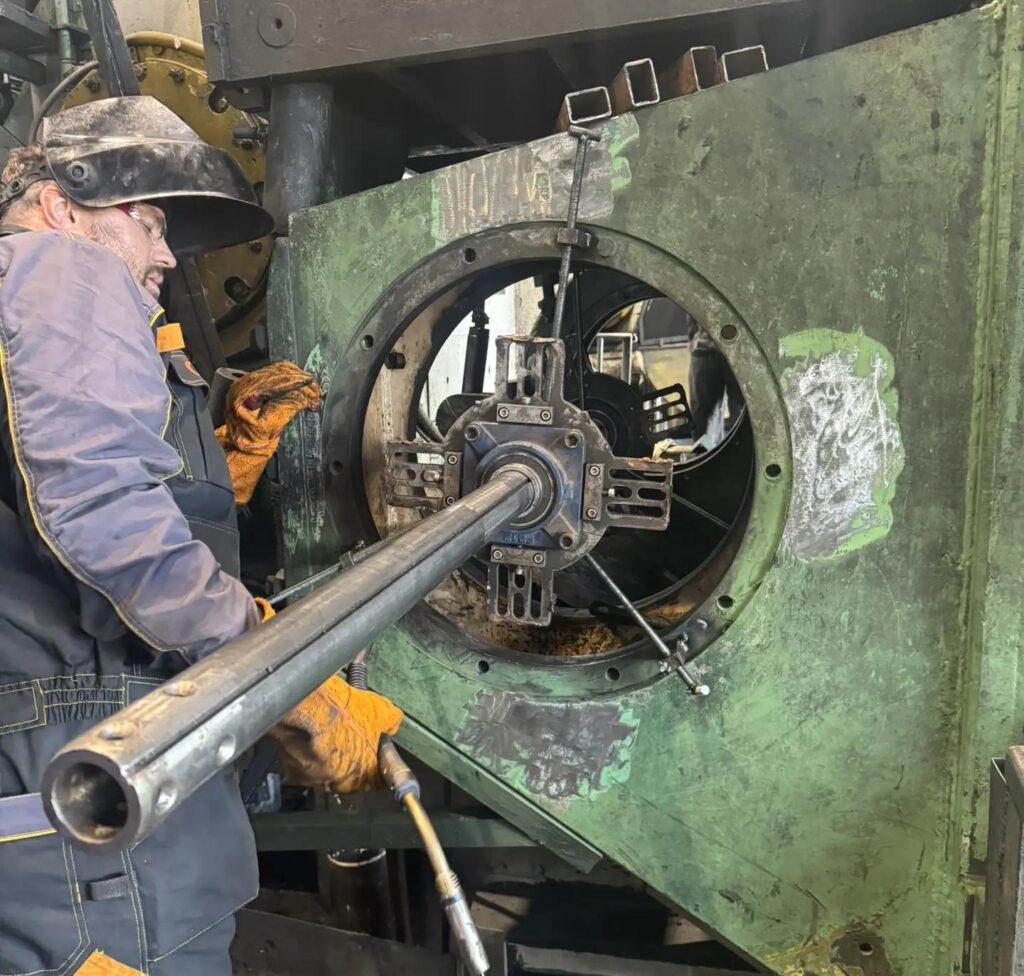

Мобильная расточка отверстий пресса Innocenti 2000
