Мобильная токарная обработка загрузочной цапфы мельницы

14224

Заказ услуги по обработке мобильным токарным станком от компании по производству огнеупорных материалов.

Техническое задание:

Необходимо восстановить загрузочную цапфу промышленной мельницы, без вывоза ремонтируемого оборудования, на производственной площадке заказчика.

На посадочных местах хвостовика образовался неравномерный износ 1-2 мм.

Параметры восстанавливаемого промышленного оборудования:

Материал – чугун, вес тела мельницы ~ 12 тонн, диаметр изношенной цапфы 400мм.

Перед выполнением работ, на производственную площадку заказчика выезжает наш инженер-конструктор, для снятия размеров и проработки технологии.

Следующим этапом мы начинаем подготовку на нашей производственной базе в г. Щёлково.

Разрабатываем и строим под проект мобильный токарный станок с ЧПУ, или как его называли на производстве – механизированный токарный модуль для проточки больших диаметров на выезде.

Затем изготавливаем специальную оснастку: роликовые опоры и технологический хвостовик (фальшвал) для возможности соосной обкатки поврежденных посадочных мест.

Затем переходим к этапу мобильной токарной обработки загрузочной цапфы мельницы.

Прибыв на производственную площадку заказчика, наша бригада демонтирует подшипниковый узел, устанавливает специализированную оснастку и базирует мобильный токарный модуль.


Дальше процесс восстановления изношенных посадочных мест

проходит по технологии проточки и наплавки:

- Протачиваем изношенный диаметр загрузочной цапфы в черновую, устраняя износ и создавая технологическую базу под наплавку;

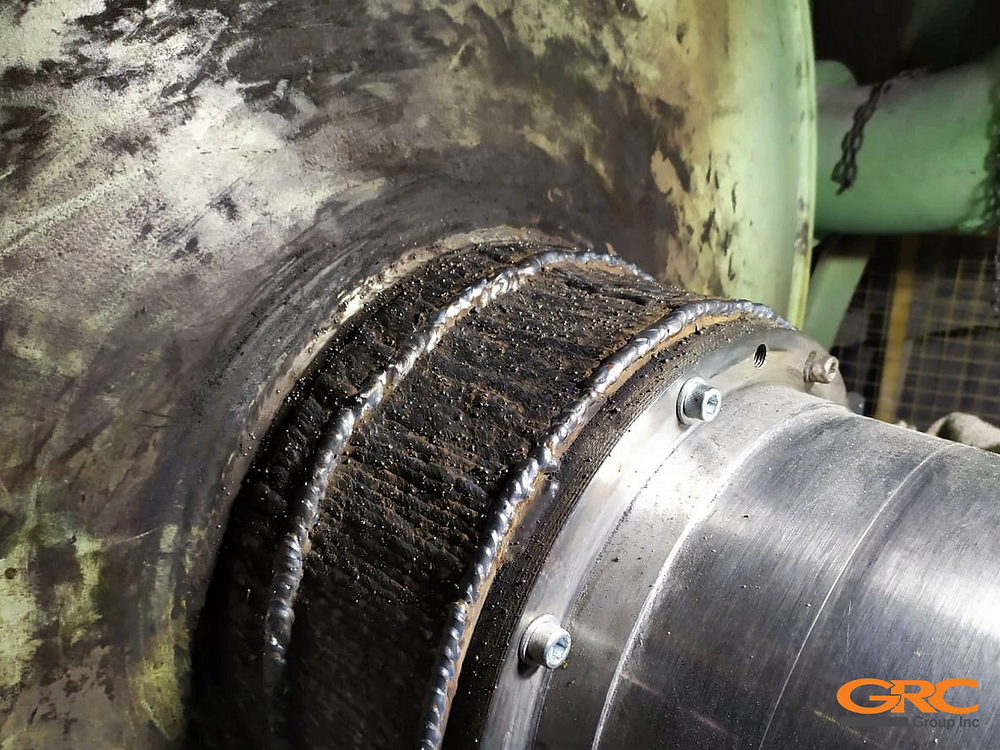

- Наплавляем подготовленную поверхность специально подобранным материалом;

- Протачиваем нарощенный диаметр цапфы в чистовую под подшипниковый узел.


Видео мобильной токарной обработки

с места восстановительных работ:

Задача выполнена в поставленные сроки, промышленная мельница запущена!


За успешно выполненный заказ мы получили такой отзыв от заказчика!
