Обработка фаски и цилиндрического отверстия в чугунной детали пресса

29571

К нам поступил заказ на обработку фаски и цилиндрического отверстия в чугунной детали (челюстей) пресса для снятия чугунной заливки.

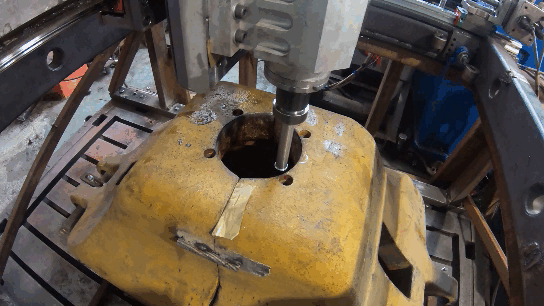

Фотографии до и после обработки

Даная деталь состоит из двух частей, которая соединяется пальцем. Сверху находятся полуоси, поверхности которых переходят из конической в цилиндрическую.

Наша задача: сохранить переход поверхностей и расточить в заводские размеры образующуюся поверхность.

Процесс обработки полуотверстий

◈ Разработали конструкторскую документацию.

◈ Изготовили оснастку и выставили мобильно-фрезерный станок.

◈ Соединили части детали и фрезеровали отверстия под наплавку.

◈ Наплавили подобранный материал.

◈ Фрезеровали поверхности в заводские размеры с сохранением перехода по диаметру.

◈ Провели малярные работы.
