Ремонт балки моста телескопического погрузчика Claas Scorpion

19877

К нам в ремонт поступила балка моста телескопического погрузчика Claas Scorpion.

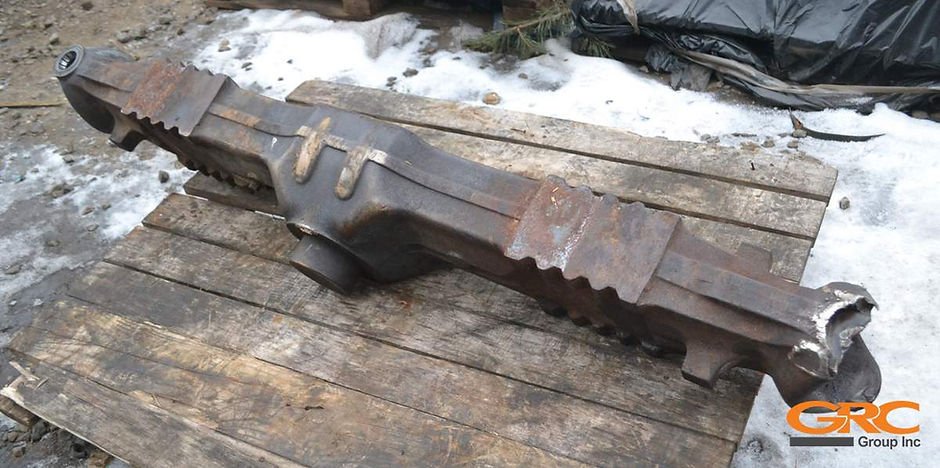

в ремонт поступила балка моста телескопического погрузчика Claas Scorpion

Разбиты глухие посадочные места под подшипник, сломана проушина.

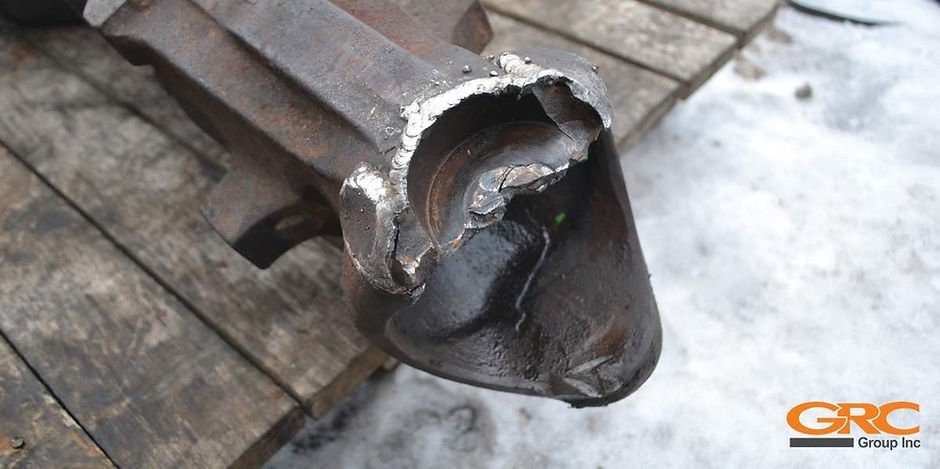

Разбиты глухие посадочные места под подшипник

Задание: Восстановить 3 посадочных места под подшипник в заводской размер, изготовить новую проушину взамен сломанной.

Технология ремонта моста телескопического погрузчика Claas Scorpion:

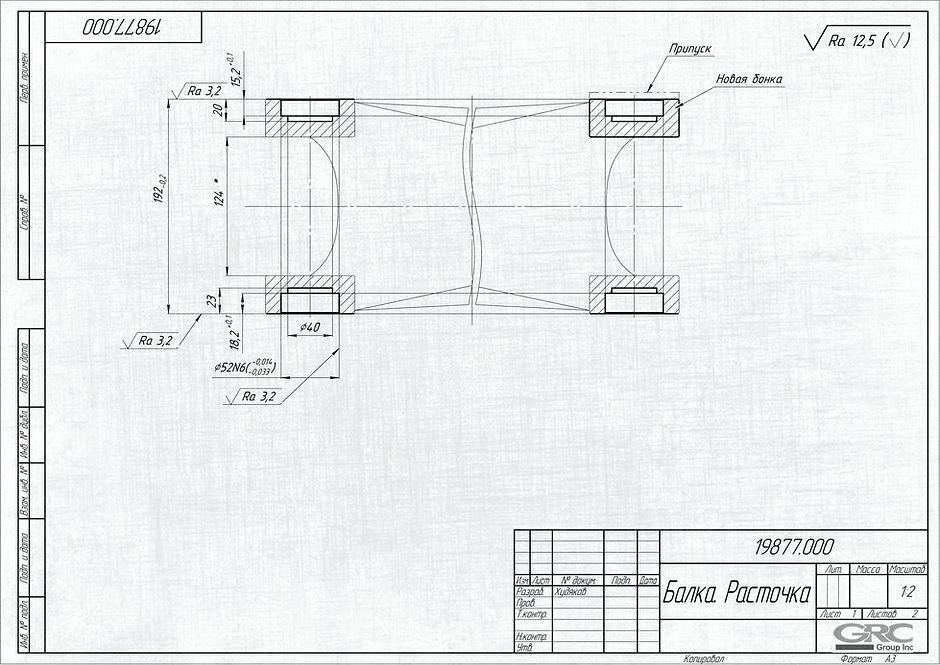

— Прорабатываем конструкторскую документацию;

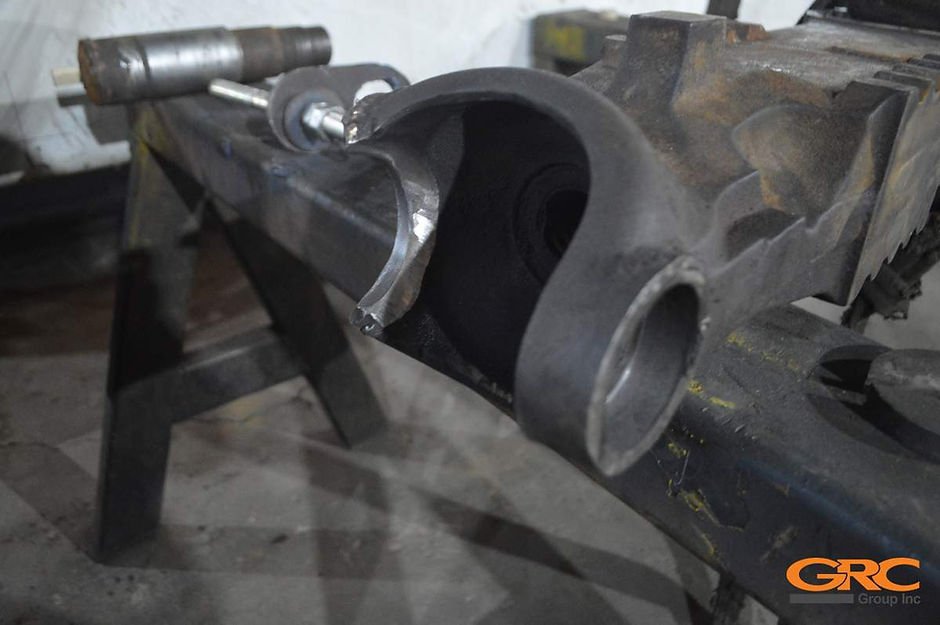

— Демонтируем сломанную проушину балки;

Демонтируем сломанную проушину балки

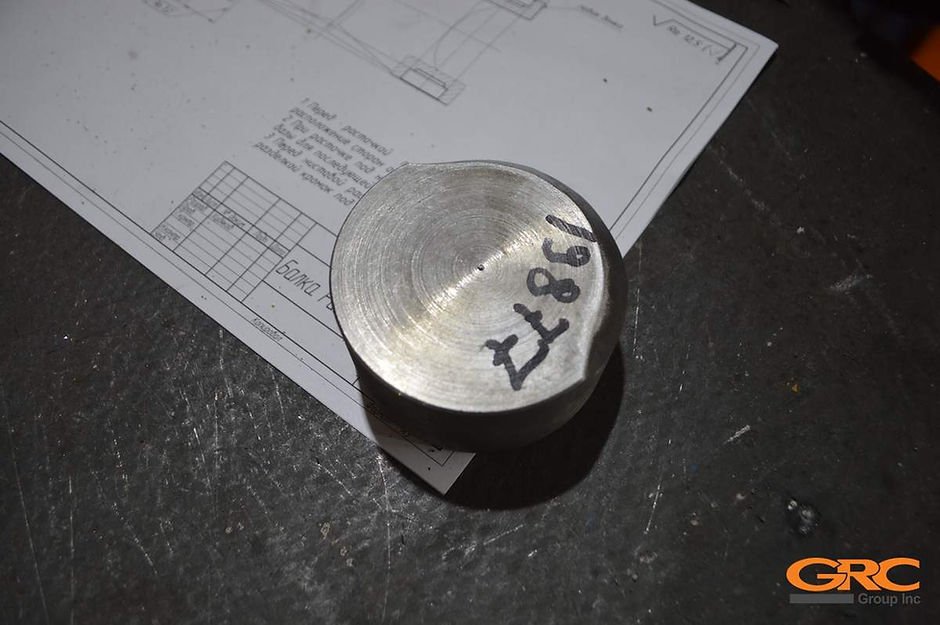

— Изготавливаем ремонтную вставку;

 Изготавливаем ремонтную вставку

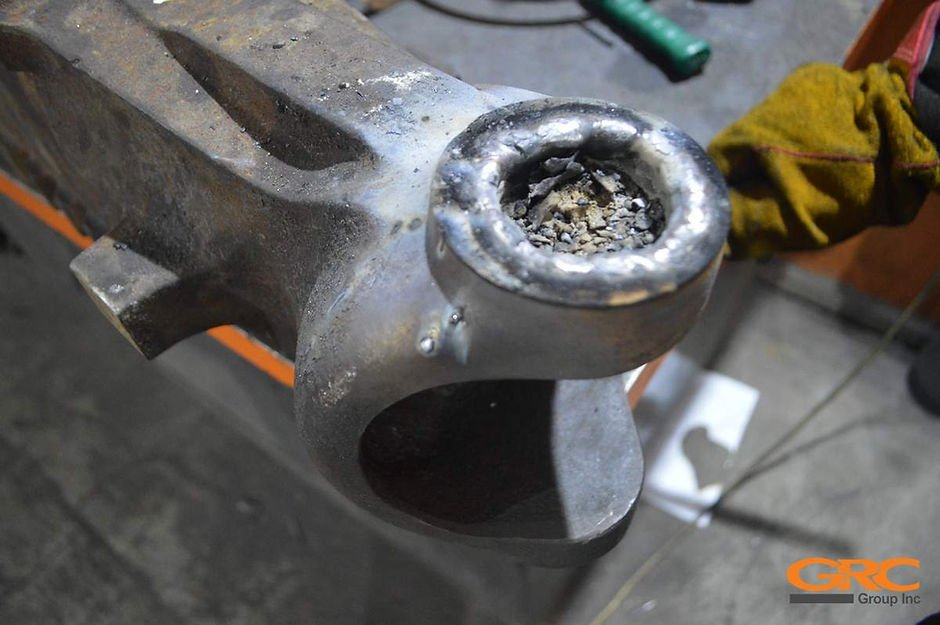

— Восстанавливаем посадки трех проушин

путём наплавки специально подобранного материала;

Восстанавливаем посадки трех проушин  путём наплавки специально подобранного материала

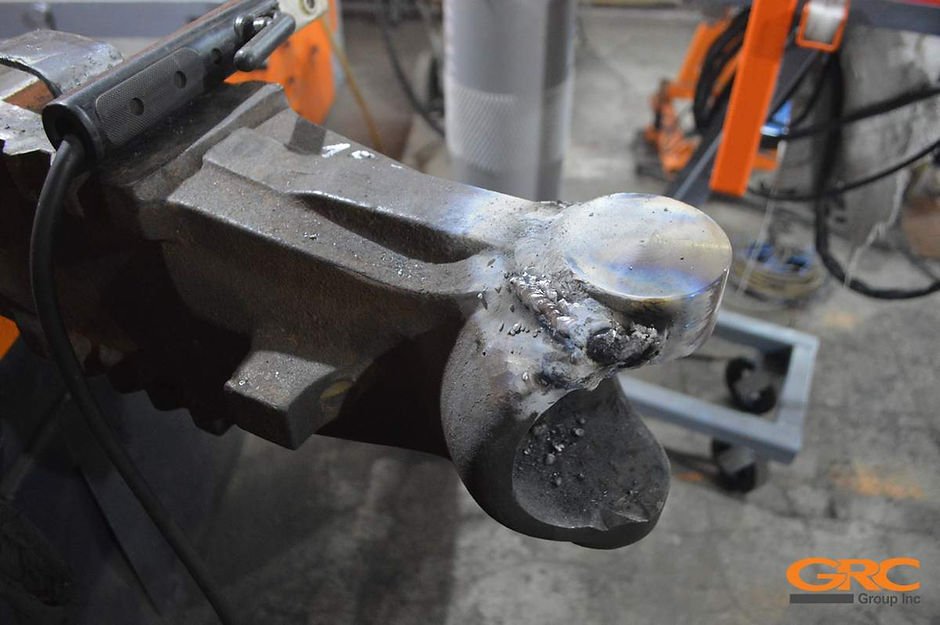

— Привариваем изготовленную вставку;

Привариваем изготовленную вставку

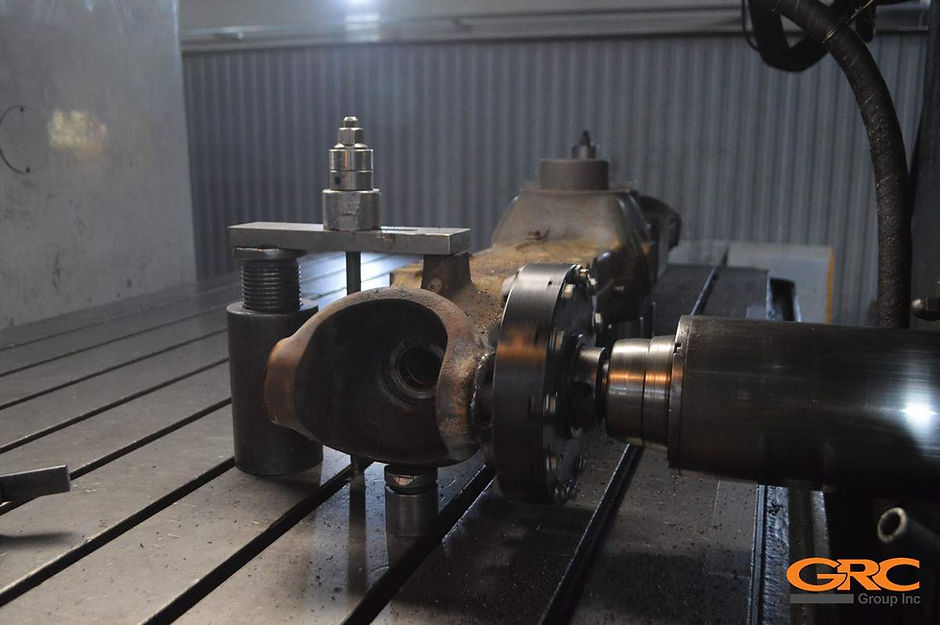

— Фрезеруем поверхности ремонтируемых участков моста;

Фрезеруем поверхности ремонтируемых участков моста

— Растачиваем посадочные места балки в заводской размер;

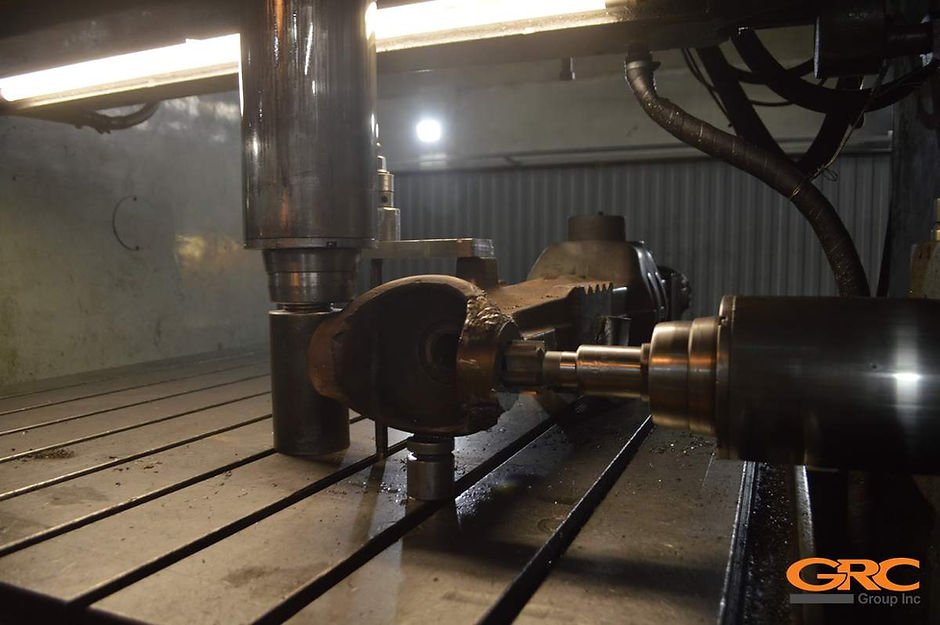

Растачиваем посадочные места балки в заводской размер

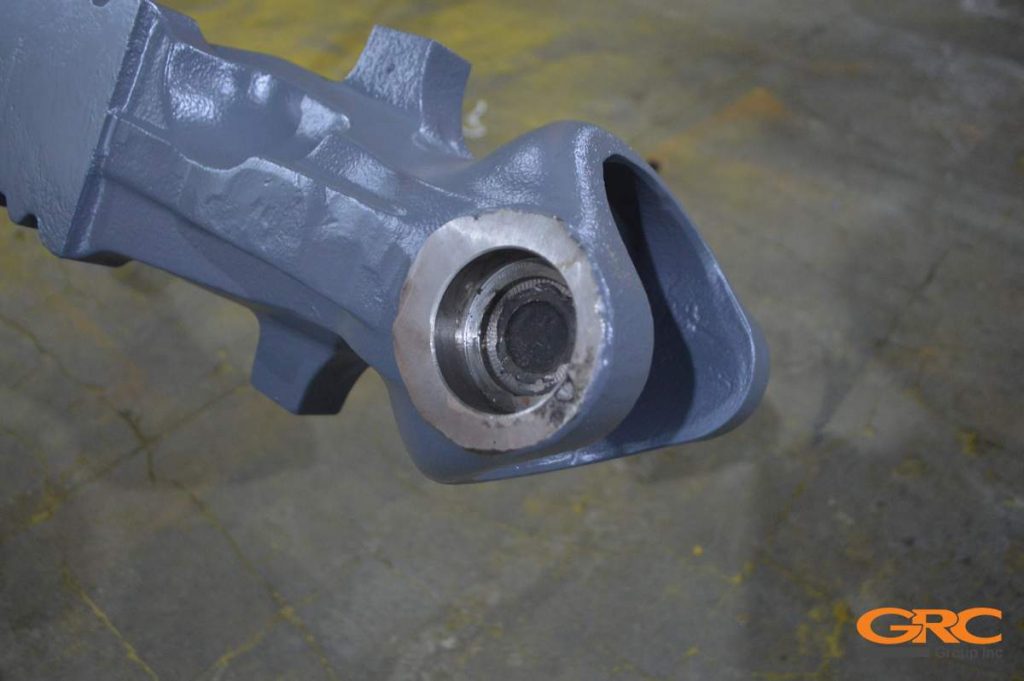

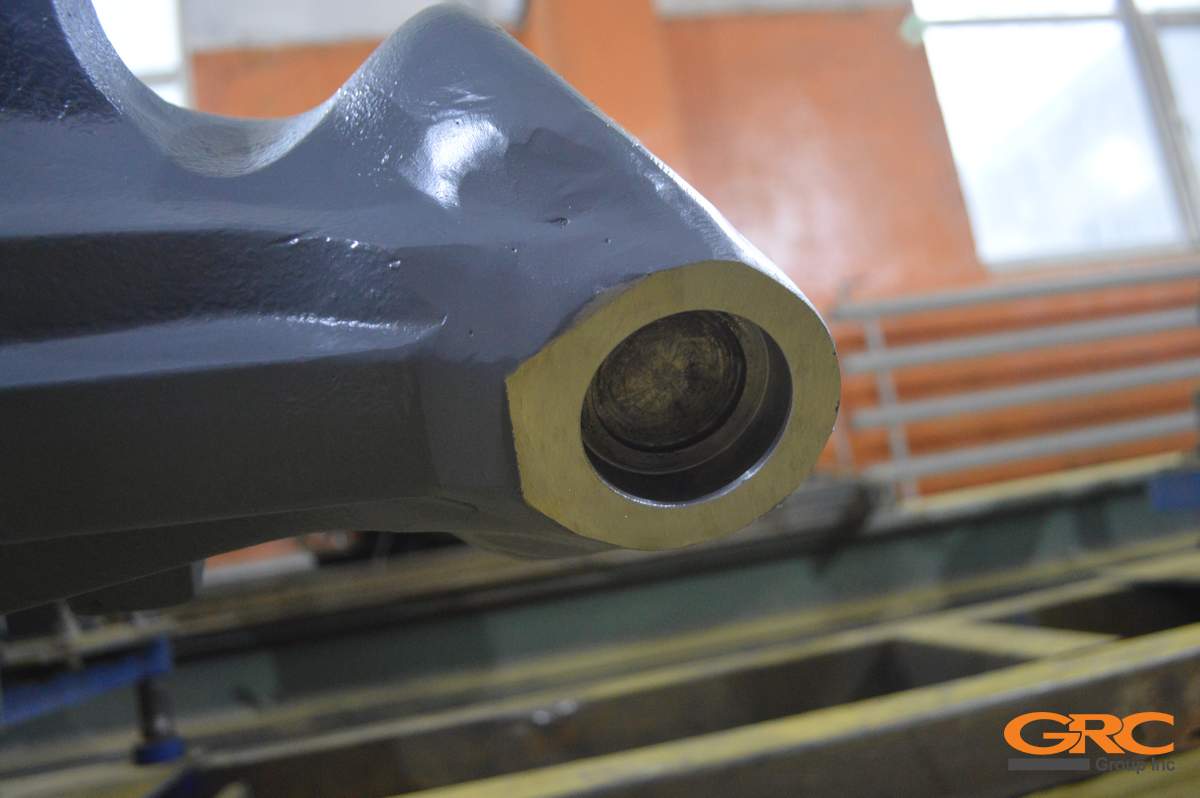

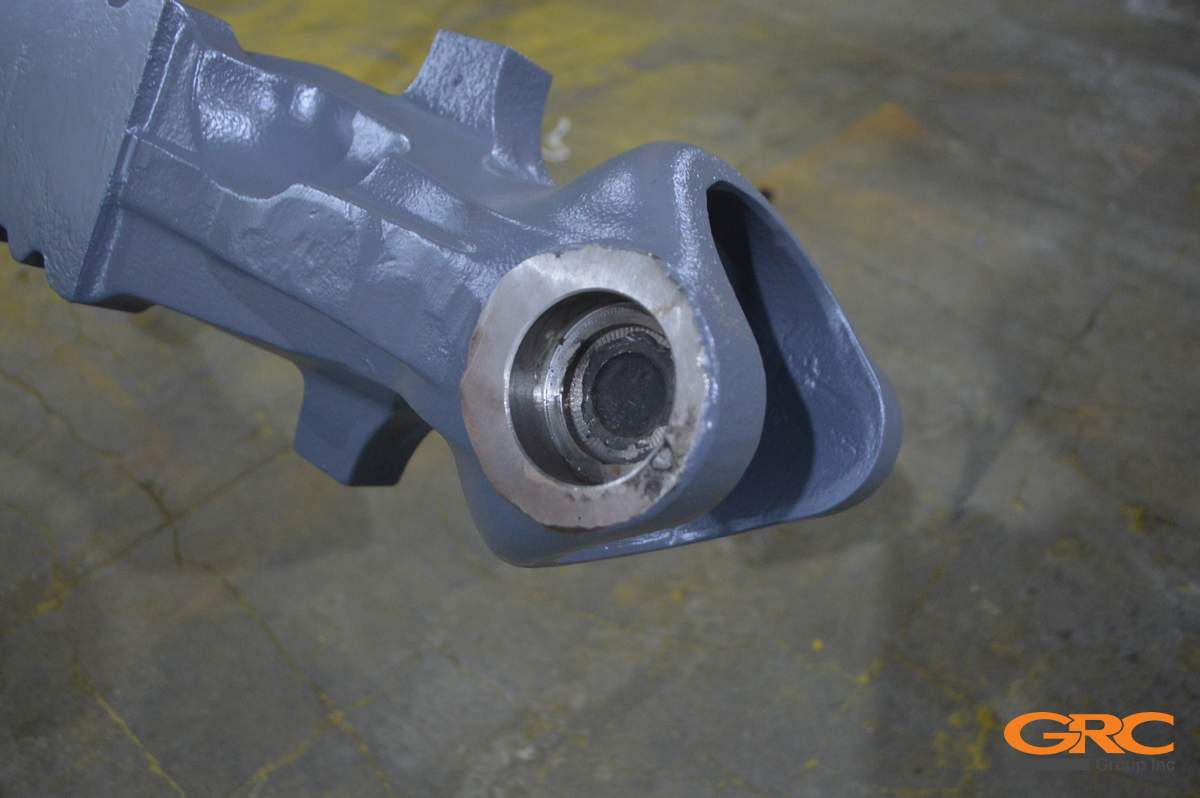

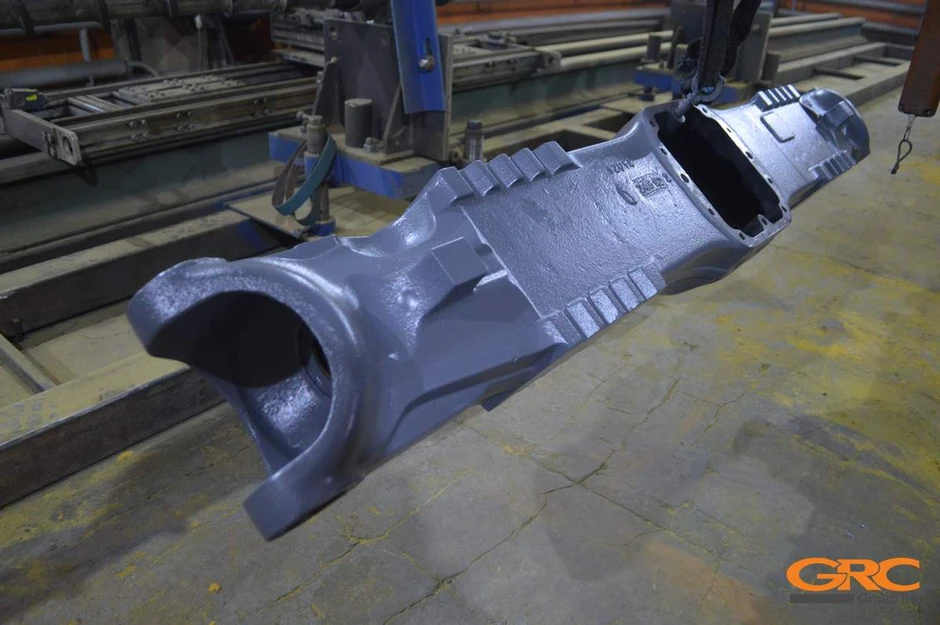

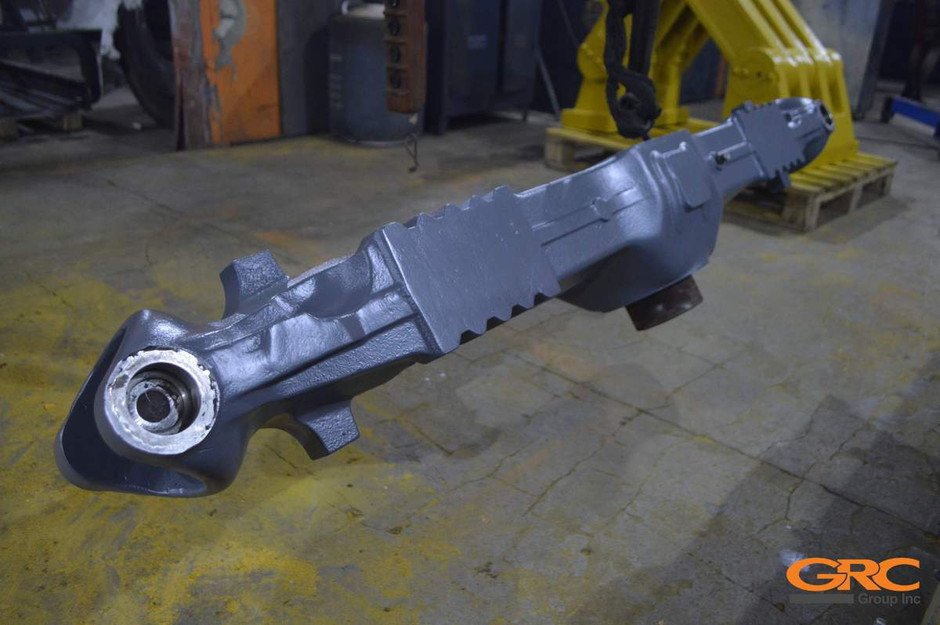

Мост телескопического погрузчика Claas Scorpion после ремонта:

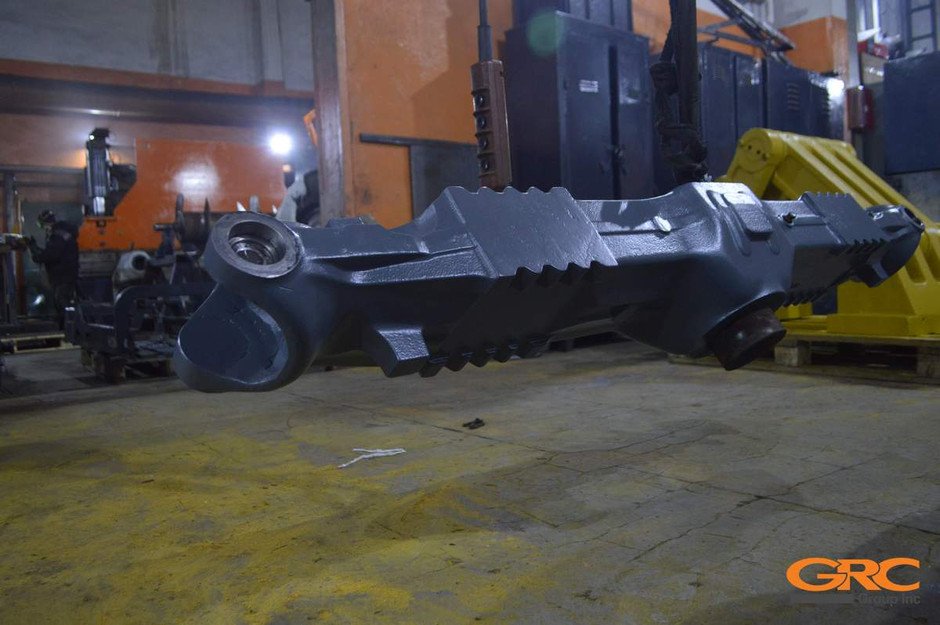

Мост телескопического погрузчика Claas Scorpion после ремонта
Мост телескопического погрузчика Claas Scorpion после ремонта
Мост телескопического погрузчика Claas Scorpion после ремонта
