20822
В устройстве механизма подъема мостовых кранов применяется цилиндрический барабан, который состоит из обечайки с нарезанной навивкой каната. Ступицы закреплены на сплошных осях или цапфах, которые упираются на сферические подшипники качения с одной стороны в опоре, с другой в выходном вале редуктора.
К нам в производство поступила задача по ремонту механизма подъема мостового крана. На барабане главного подъема со стороны редуктора по сварному шву вырвало цапфу.
Для восстановления отверстия в ремонтный размер на место поломки приезжает наша мобильно-расточная бригада.

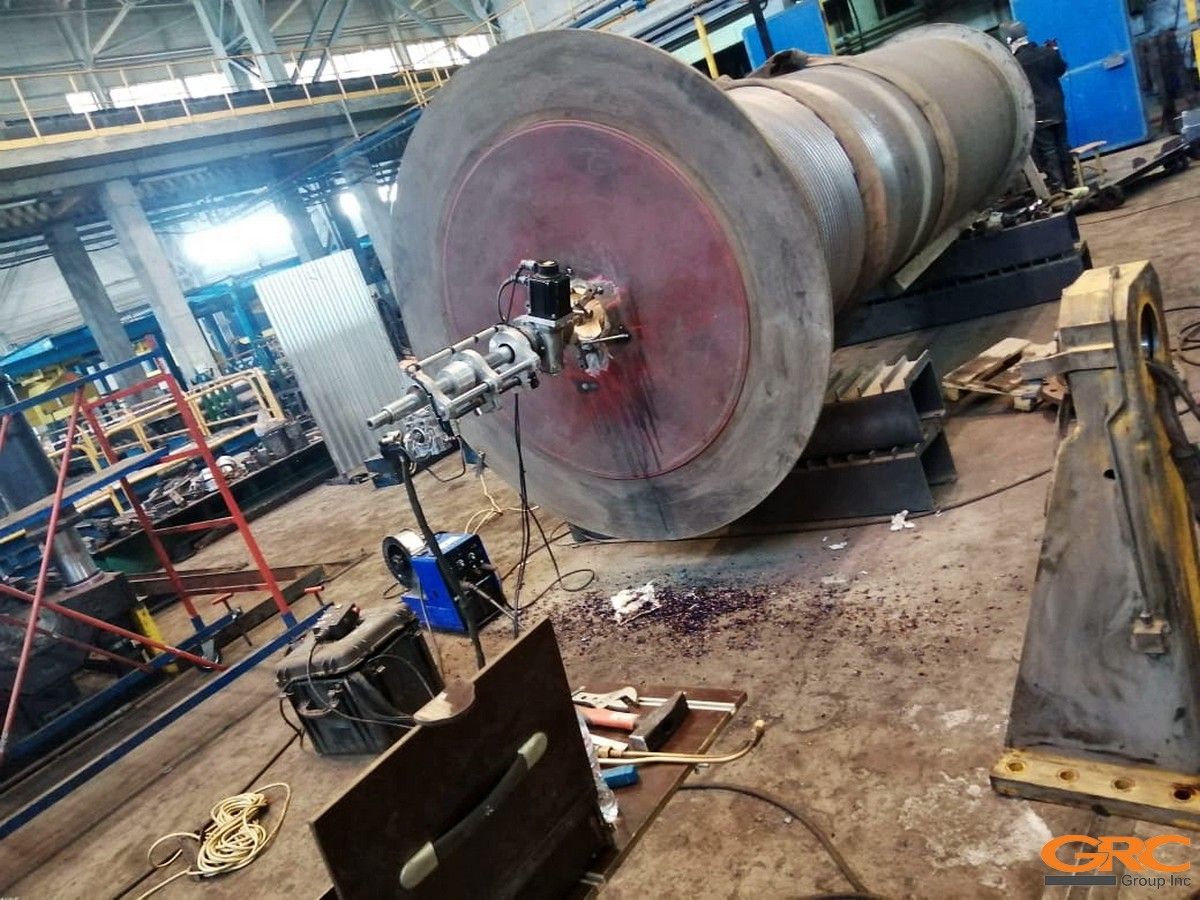

Сначала мы демонтируем вырванную цапфу, после чего выставляем мобильно-расточной станок.
Затем растачиваем отверстие барабана в диаметр 240мм под монтаж новой цапфы.
Качество и соосность мобильной расточки контролируется высокоточным геодезическим трекером.
Фотографии и видео процесса ремонта механизма подъема мостового крана:
