Ремонт промышленных вентиляторов: замена вала и подшипников

Вернули в строй вентиляторную установку 1990 года. Мы изготовили новый вал и подобрали необходимые подшипники. Подробнее — в публикации ниже.

Задача

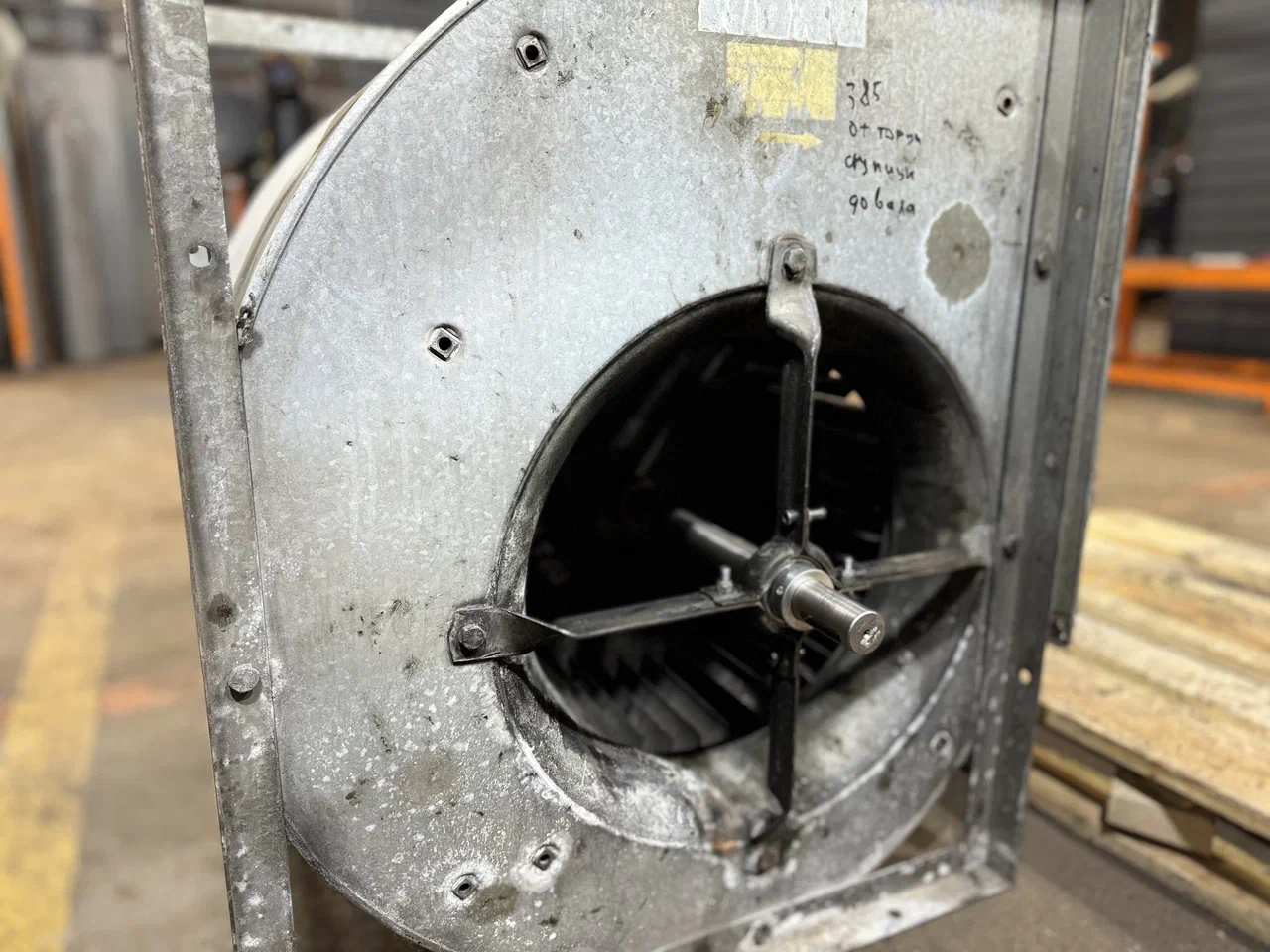

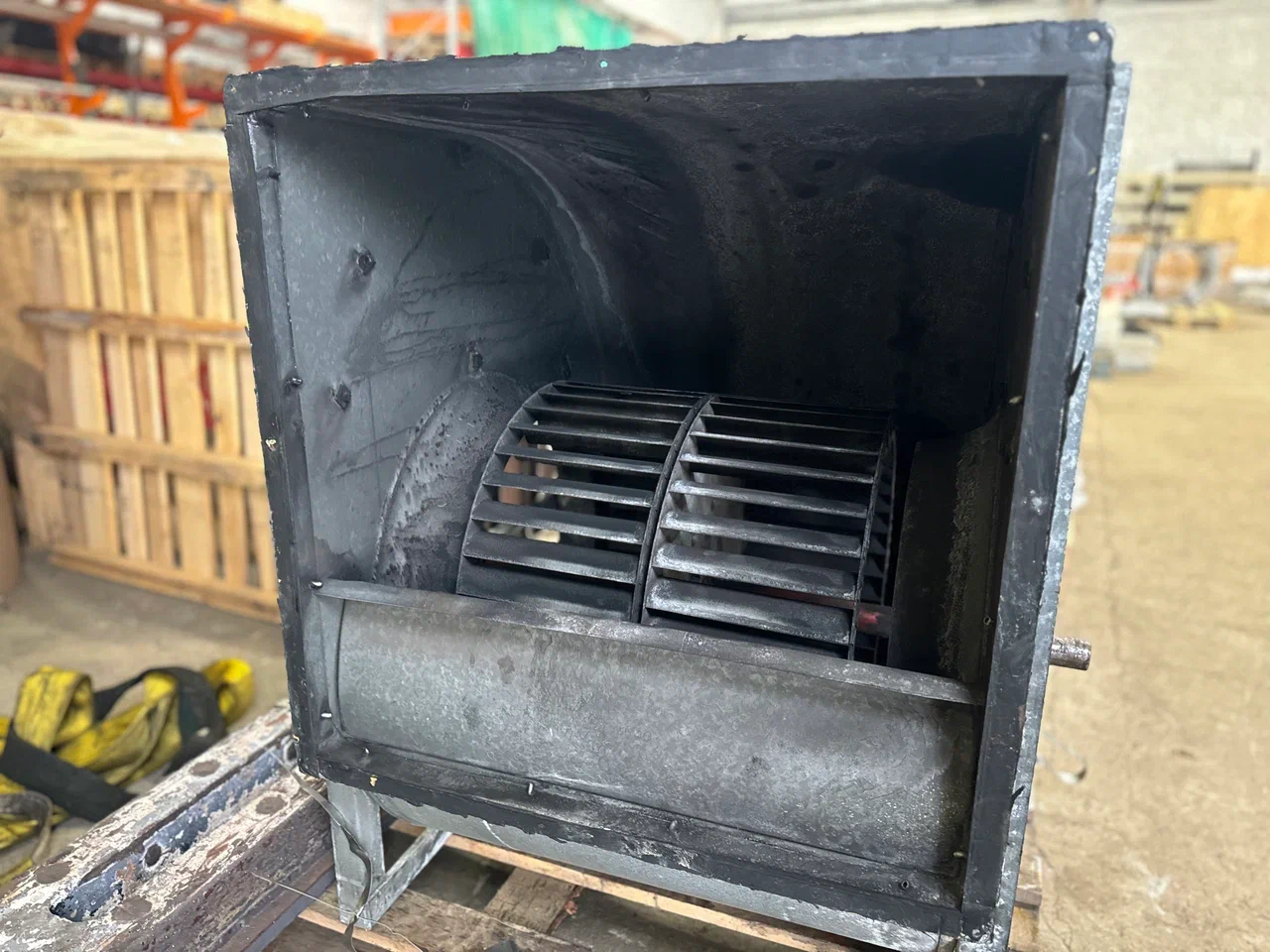

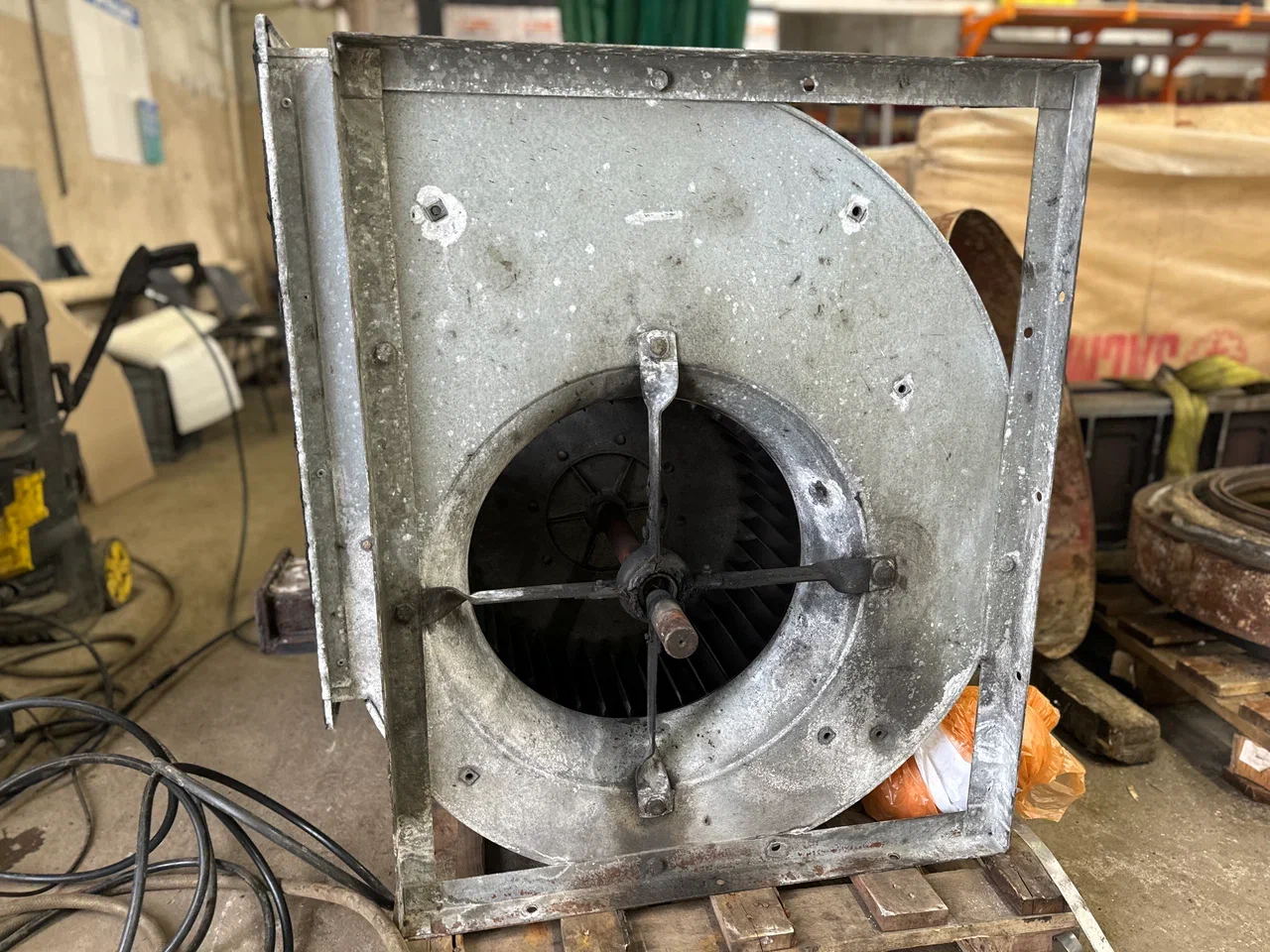

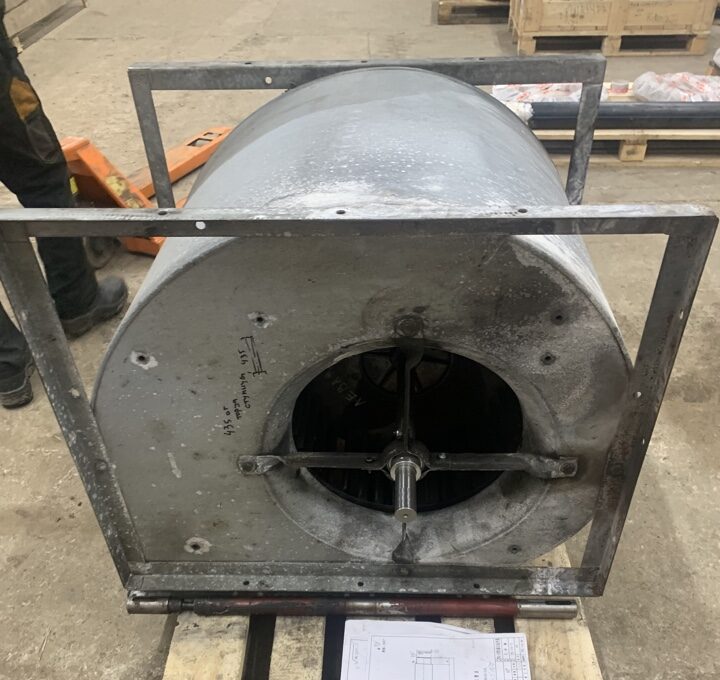

К нам обратились с вентиляционной установкой турецкого производства, выпущенной в 1990 году. Агрегат располагался на чердачном помещении.

В процессе эксплуатации посадочные места под подшипники разбились. Вал износился по толщине в три раза — осталась лишь тонкая шейка. Дальнейшая работа стала невозможной.

Нужно было полностью заменить вал, установить свежие подшипники и собрать крыльчатку для последующей балансировки.

Решение

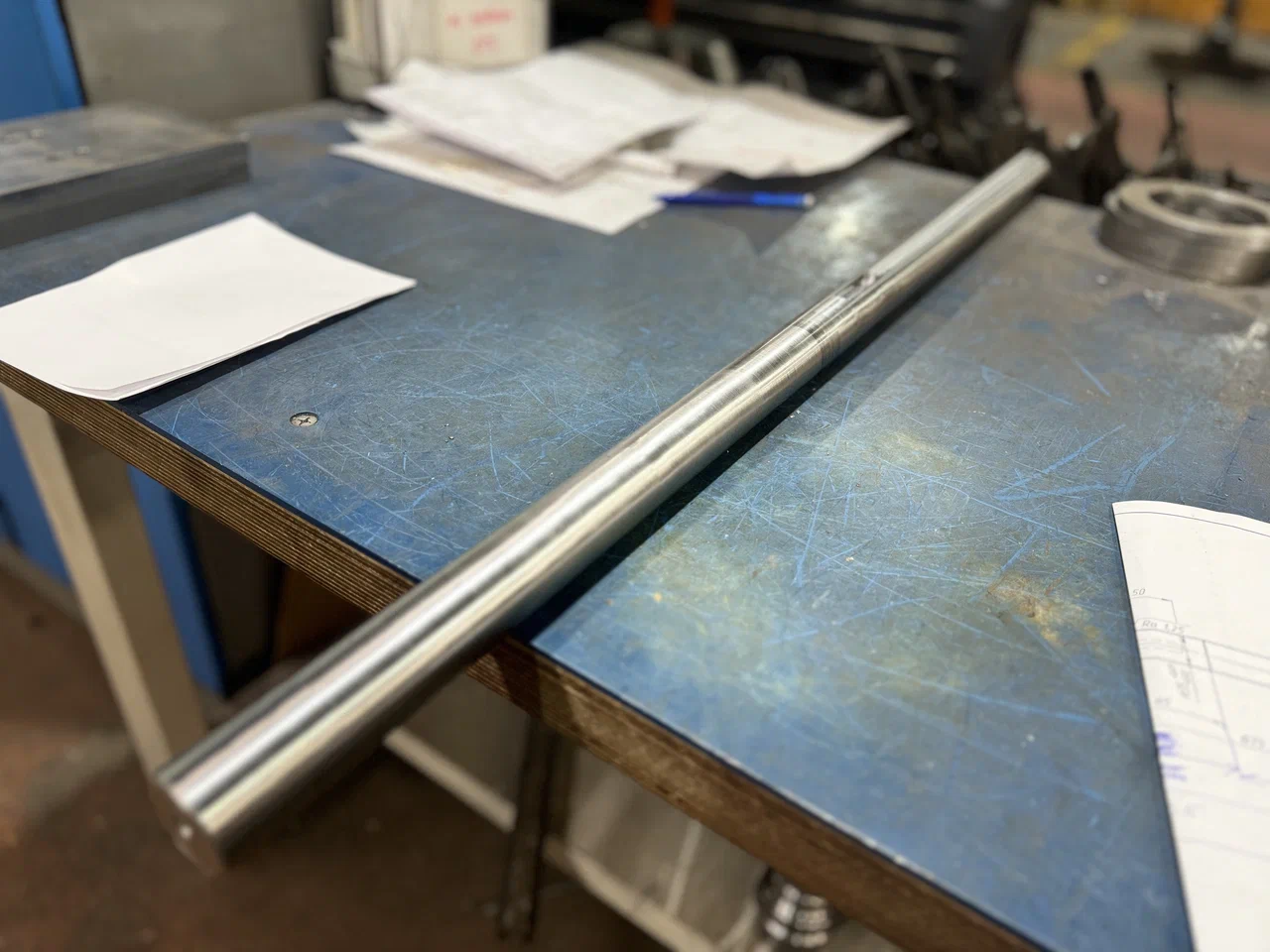

Сначала конструктор выполнил чертежи, зафиксировав все размеры и посадки. Затем выточили новую деталь длиной 875 мм из конструкционной углеродистой стали. Её широко применяют для изготовления валов, осей и других нагруженных деталей.

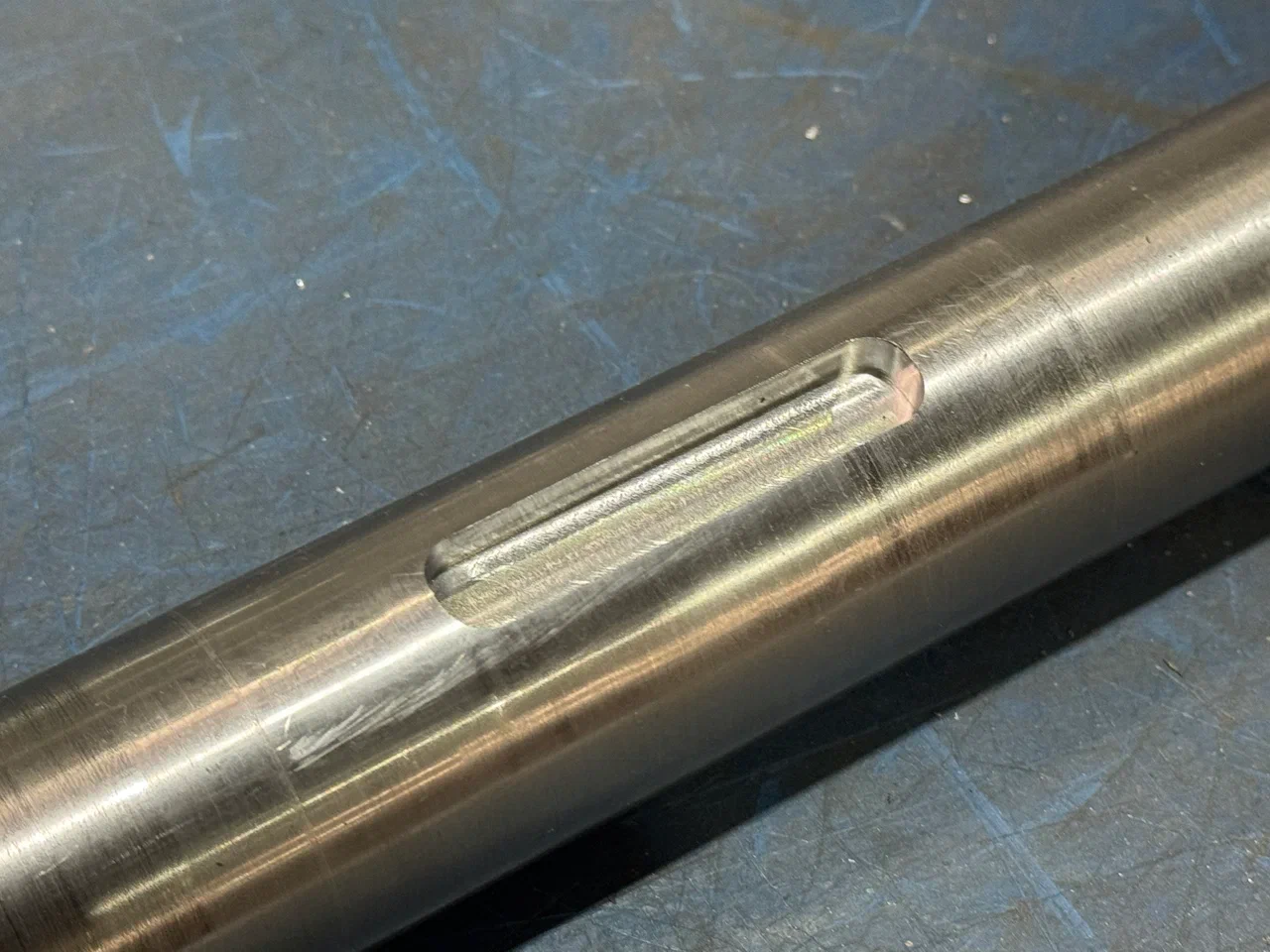

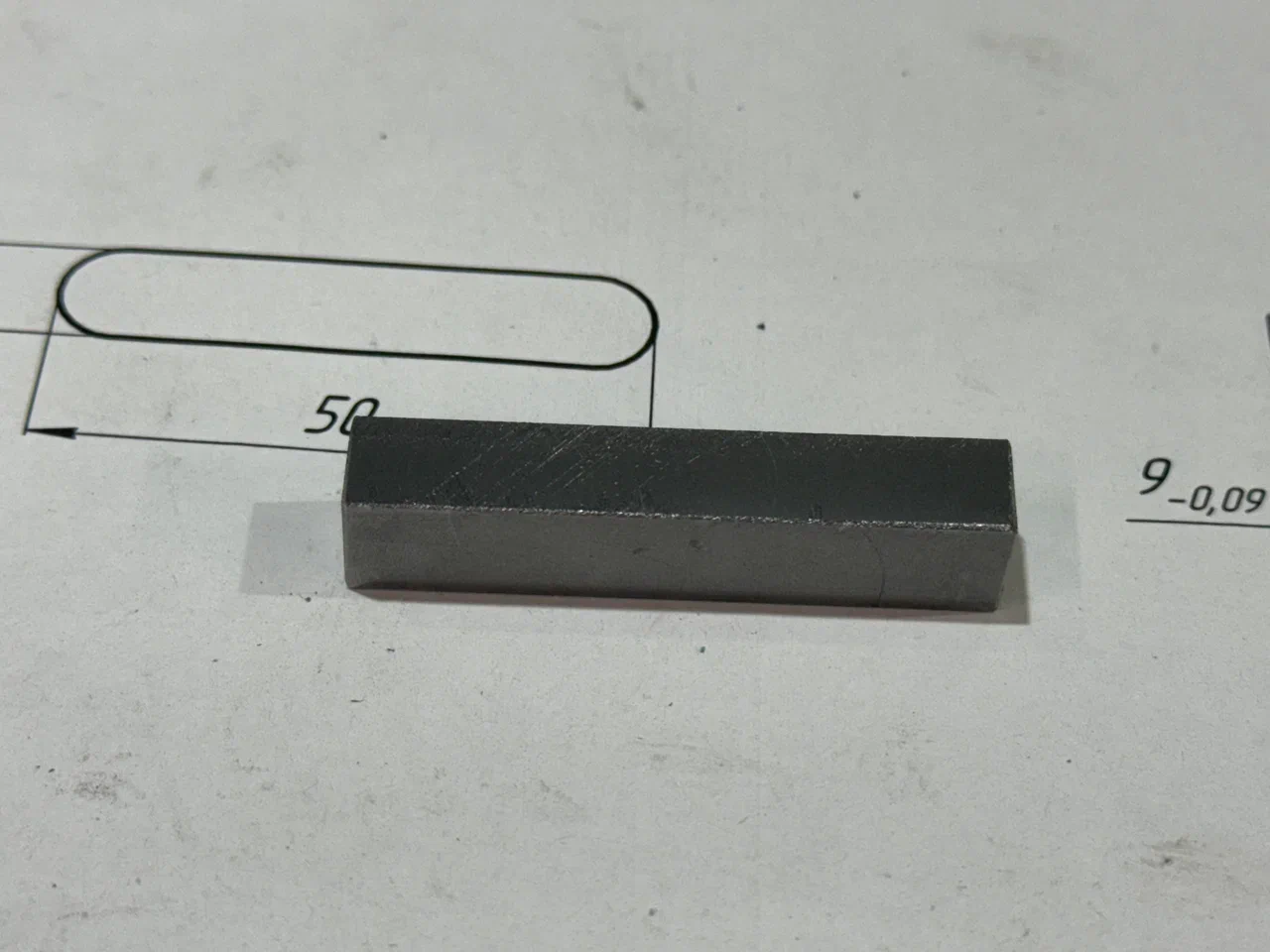

Далее на координатно-расточном станке сделали шпоночные пазы. После этого изготовили саму шпонку на фрезерном оборудовании.

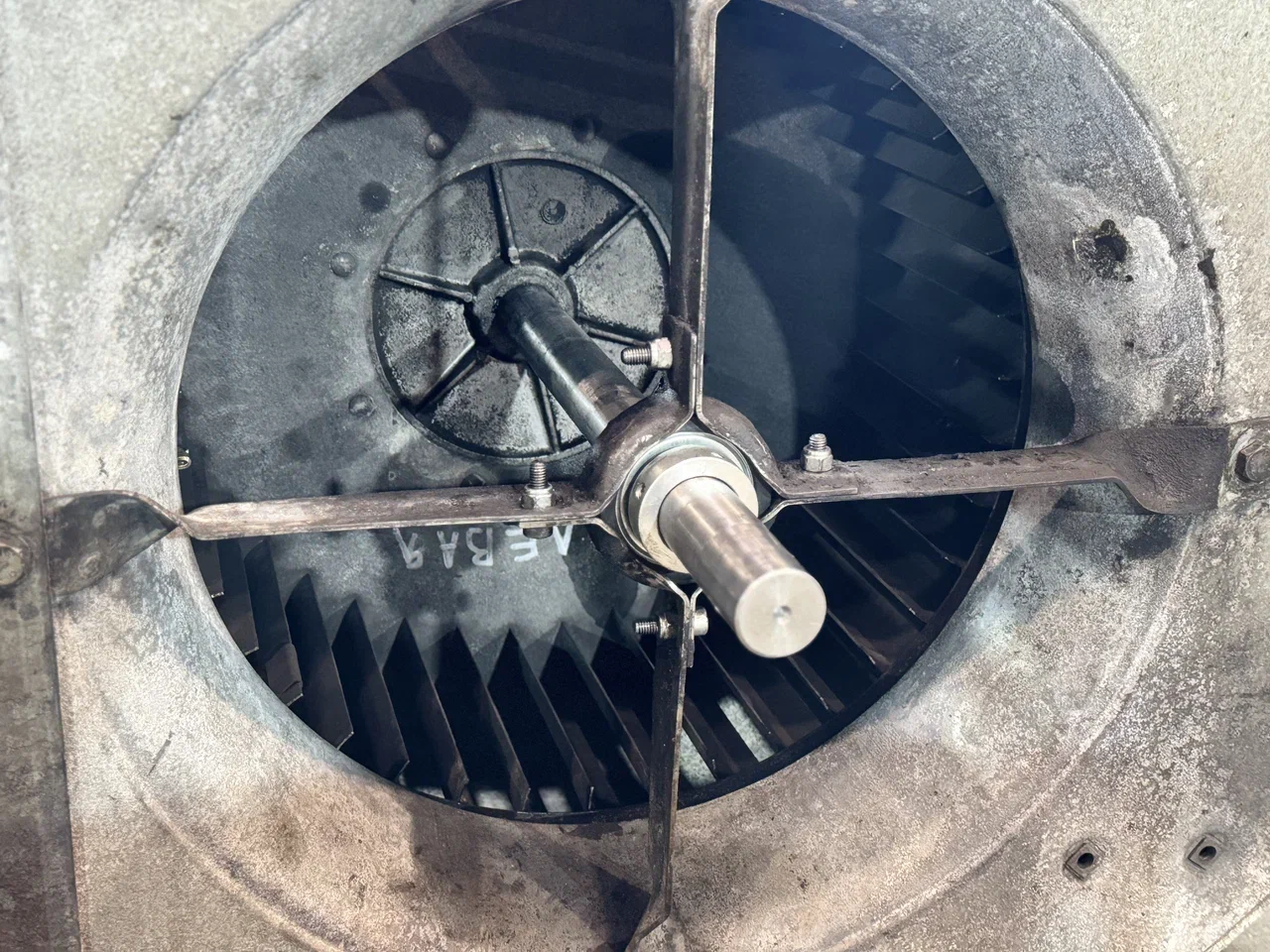

Потом собрали крыльчатку с новым валом, узел подготовили для балансировки. После этого установили подшипники. Все работы провели на нашей производственной площадке в Щёлково.

Результат

Новый вал изготовлен. Узел собран, готов к монтажу в вентустановку.

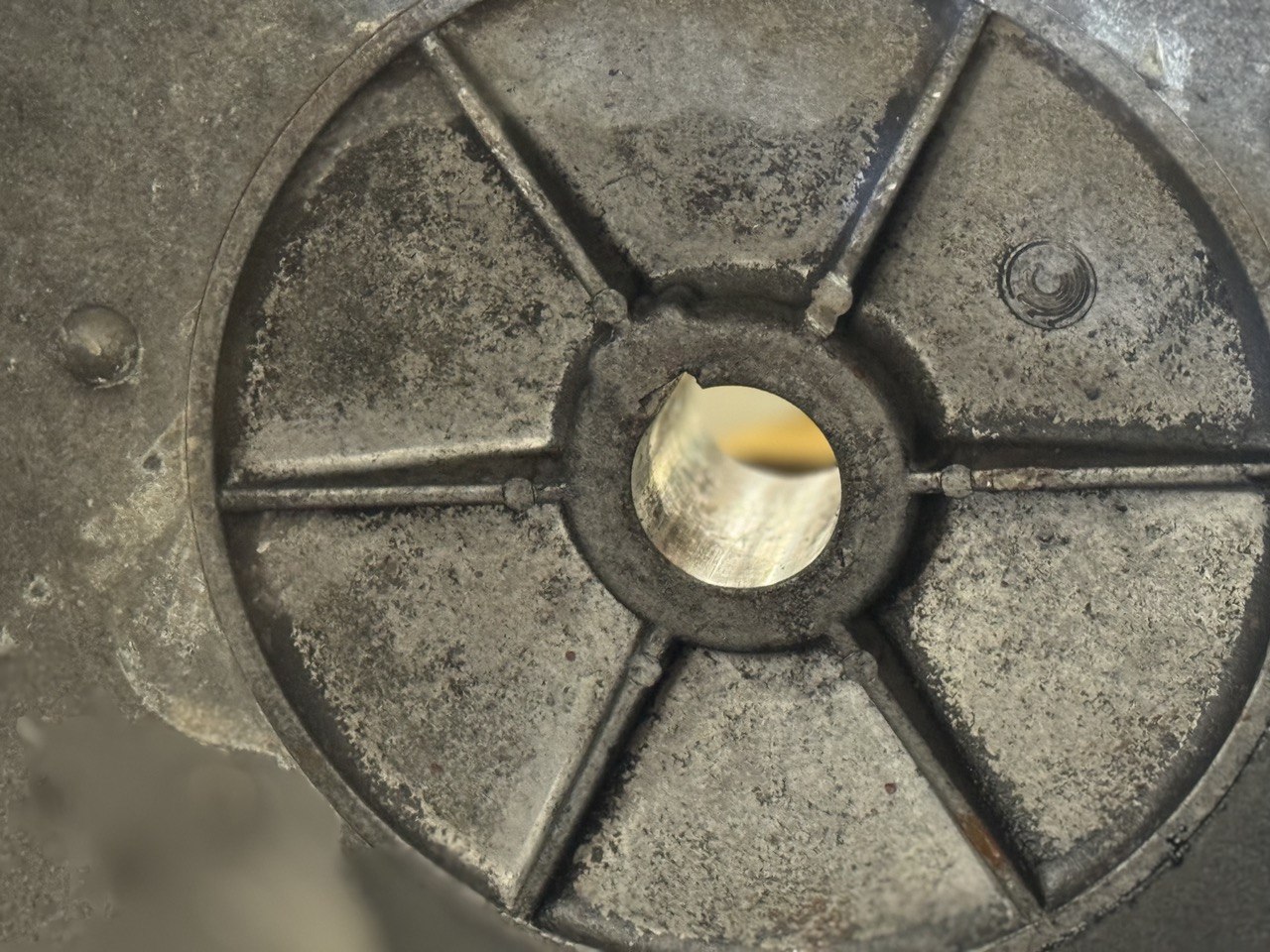

Мы также восстанавливаем и адаптируем крыльчатки под новые валы. Например, в одной из работ использовали мобильные расточные станки, чтобы увеличить диаметр посадочных отверстий.
