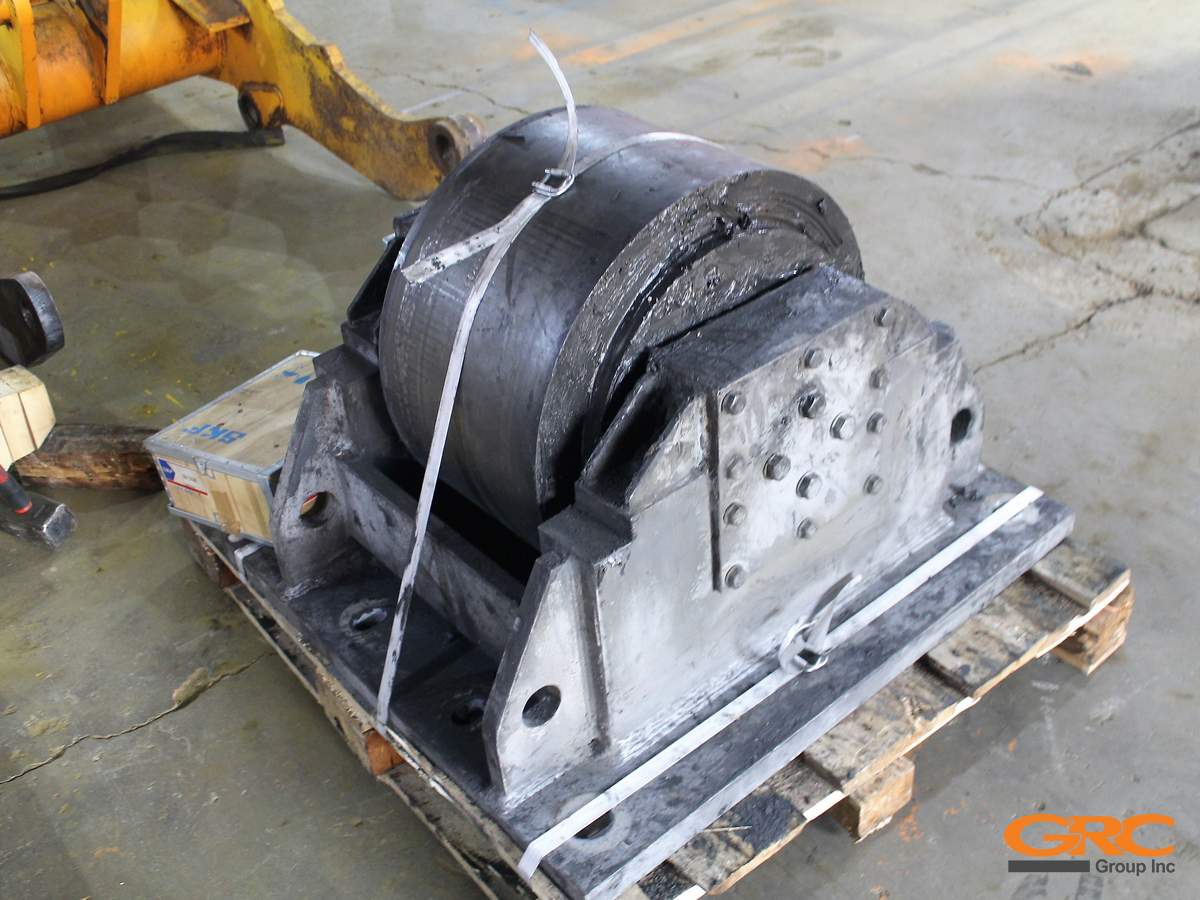

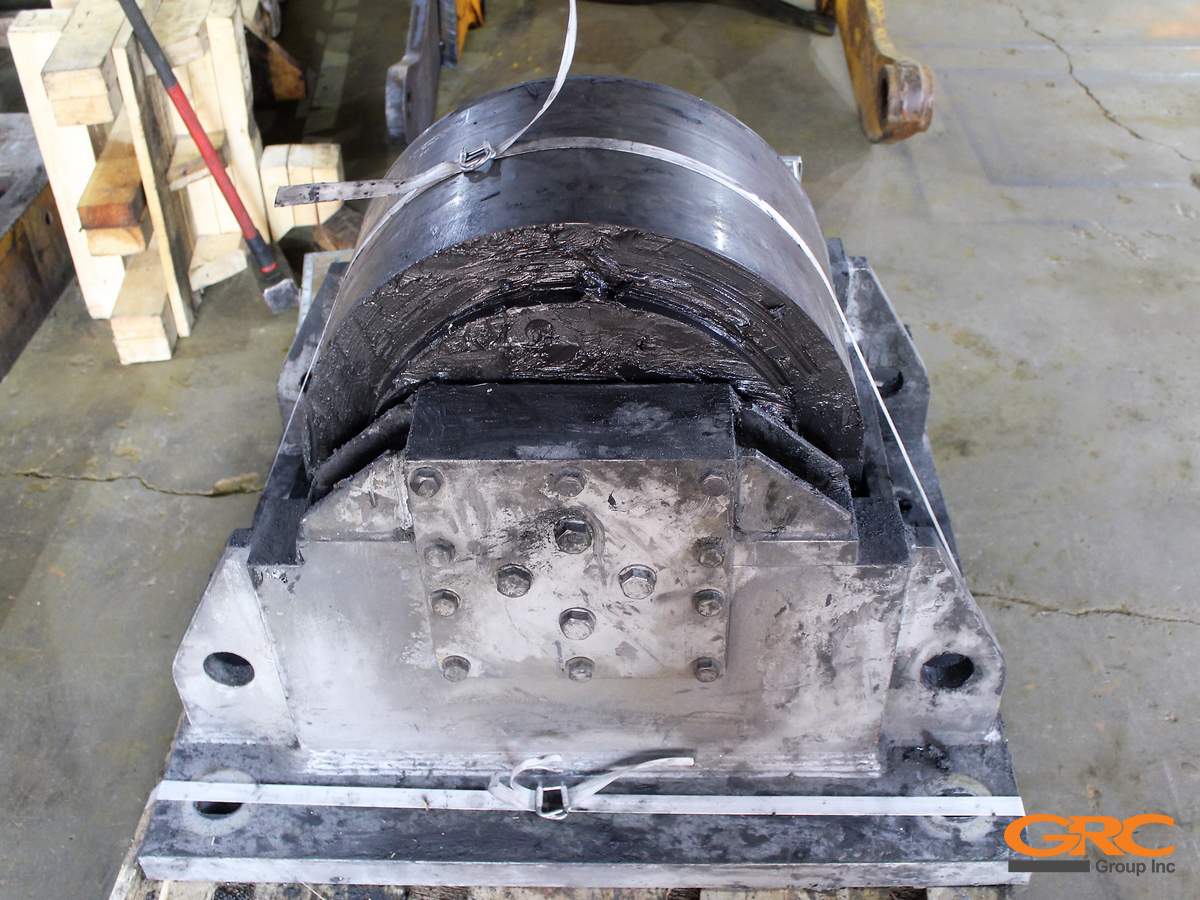

К нам в ремонт привезли опорный ролик вращающейся печи барабанного типа, ещё их называют барабанные роторно-наклонные или роторные наклоняющиеся плавильные печи.
Результаты дефектовки:

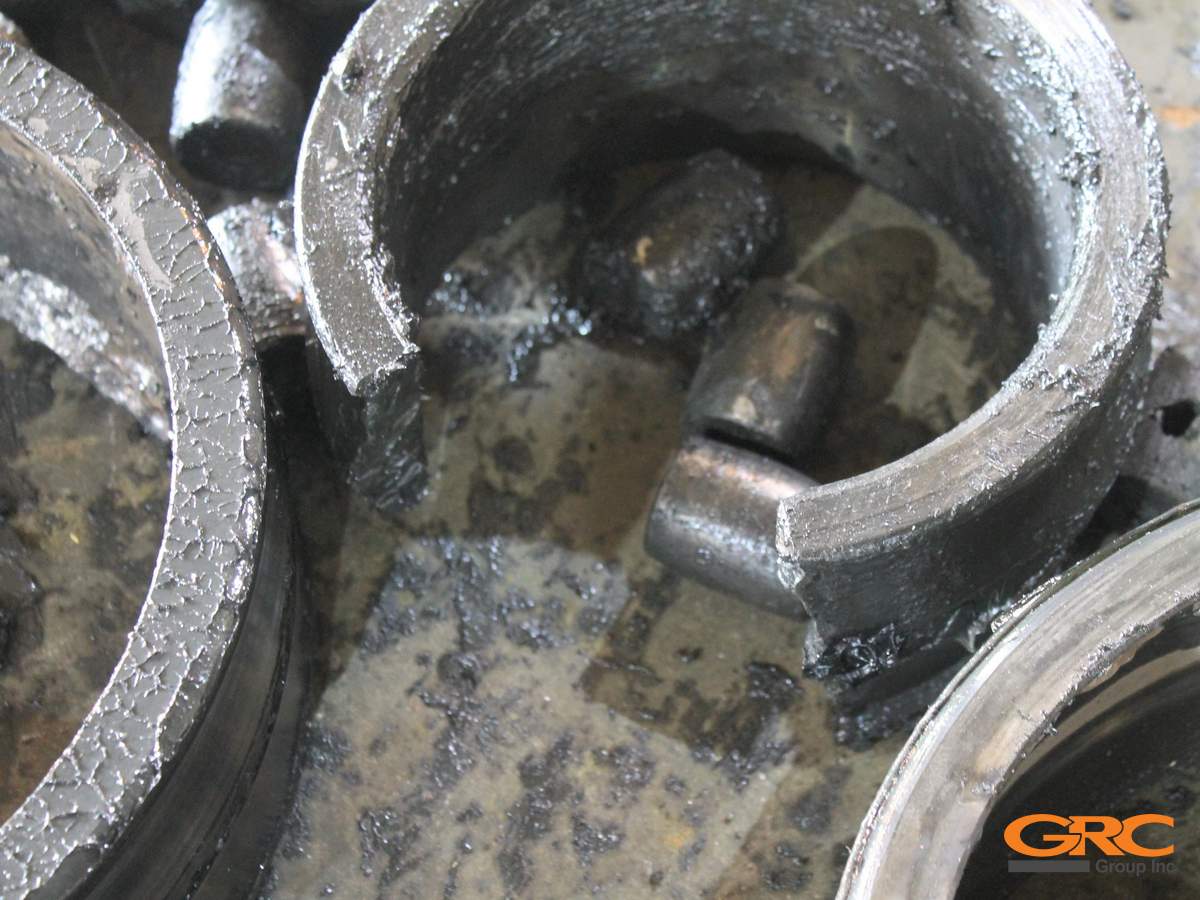

— На подшипниках сломана внутренняя обойма, разбит сепаратор;
— На валу присутствуют механические повреждения;

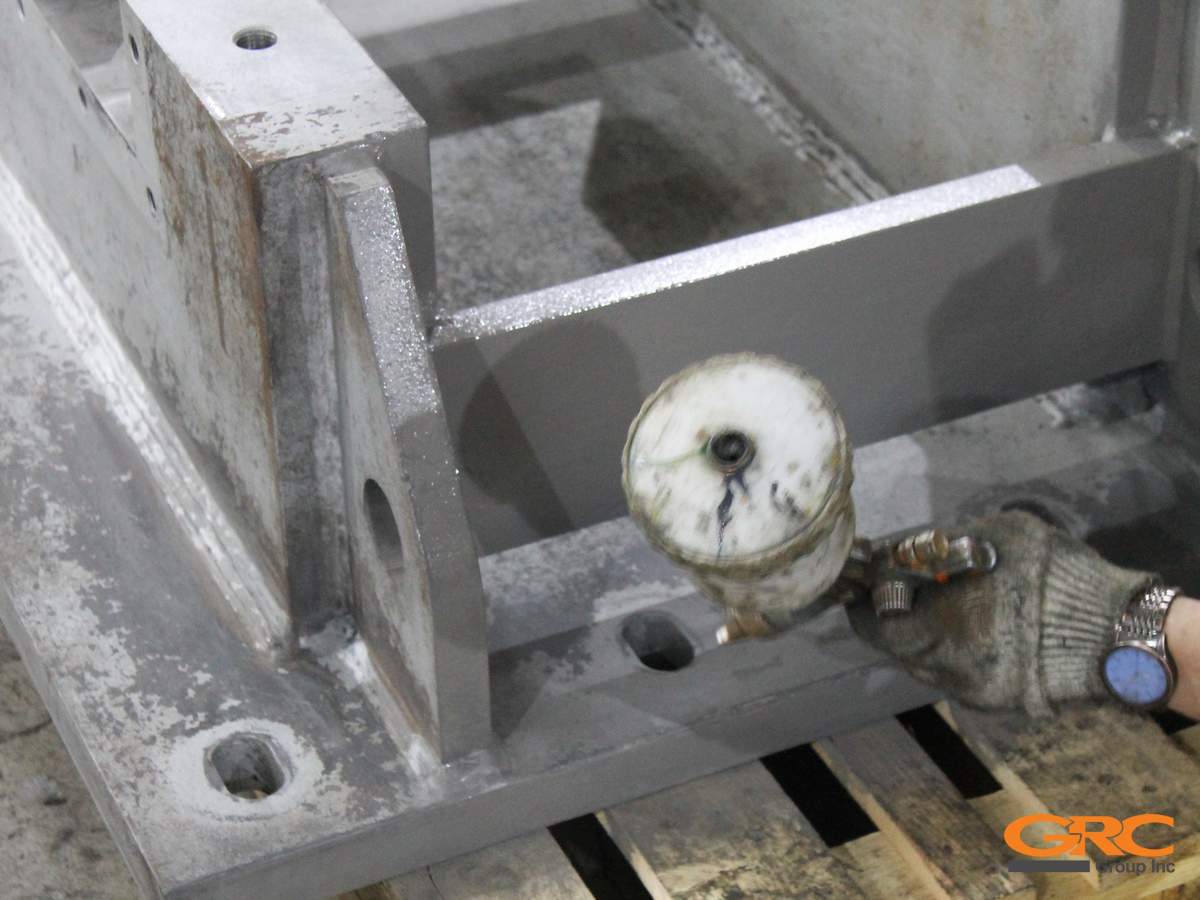

— На опоре вала на диаметре 200мм и торце механические повреждения, возникшие из-за разрушения подшипника.
Технология ремонта опорного ролика барабанной роторно-наклонной печи:
1) Разбираем, дефектуем, прорабатываем конструкторскую документацию;

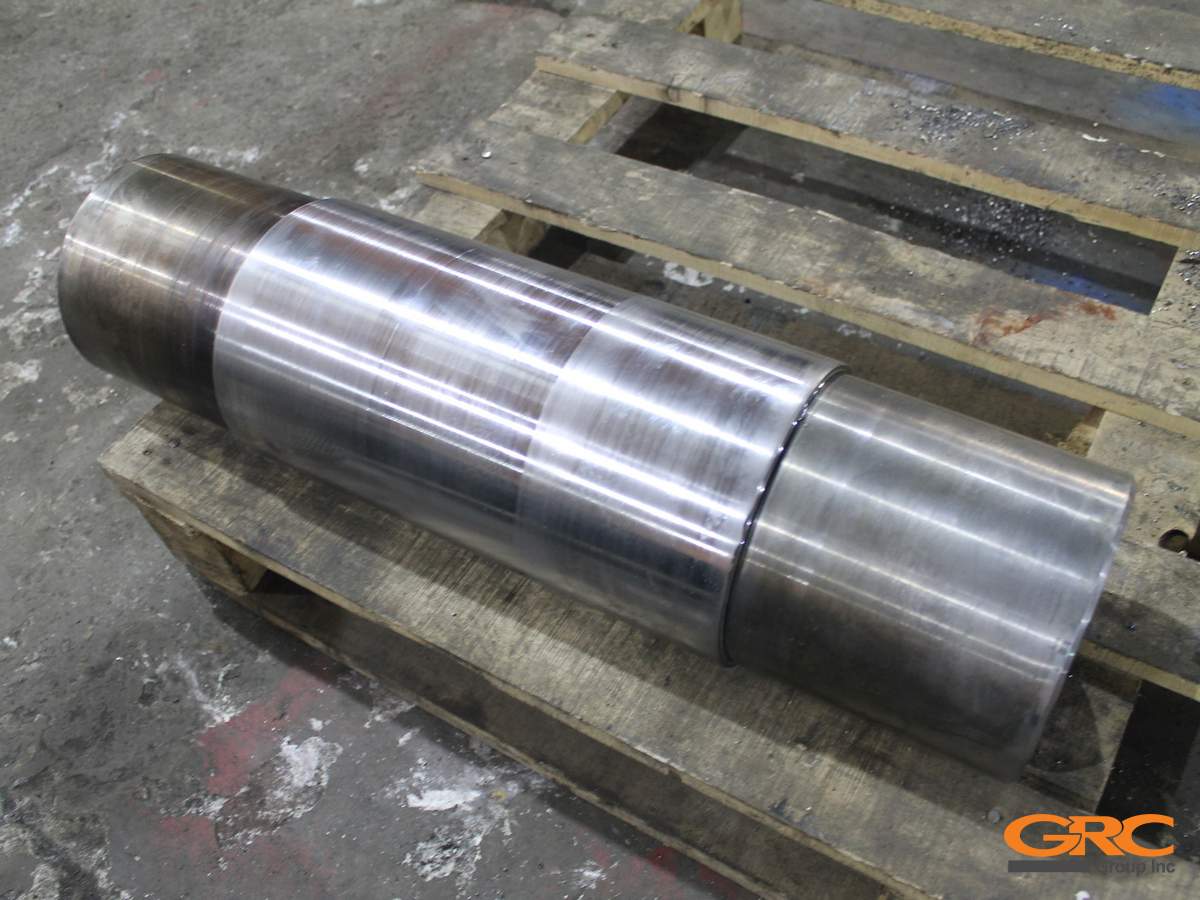

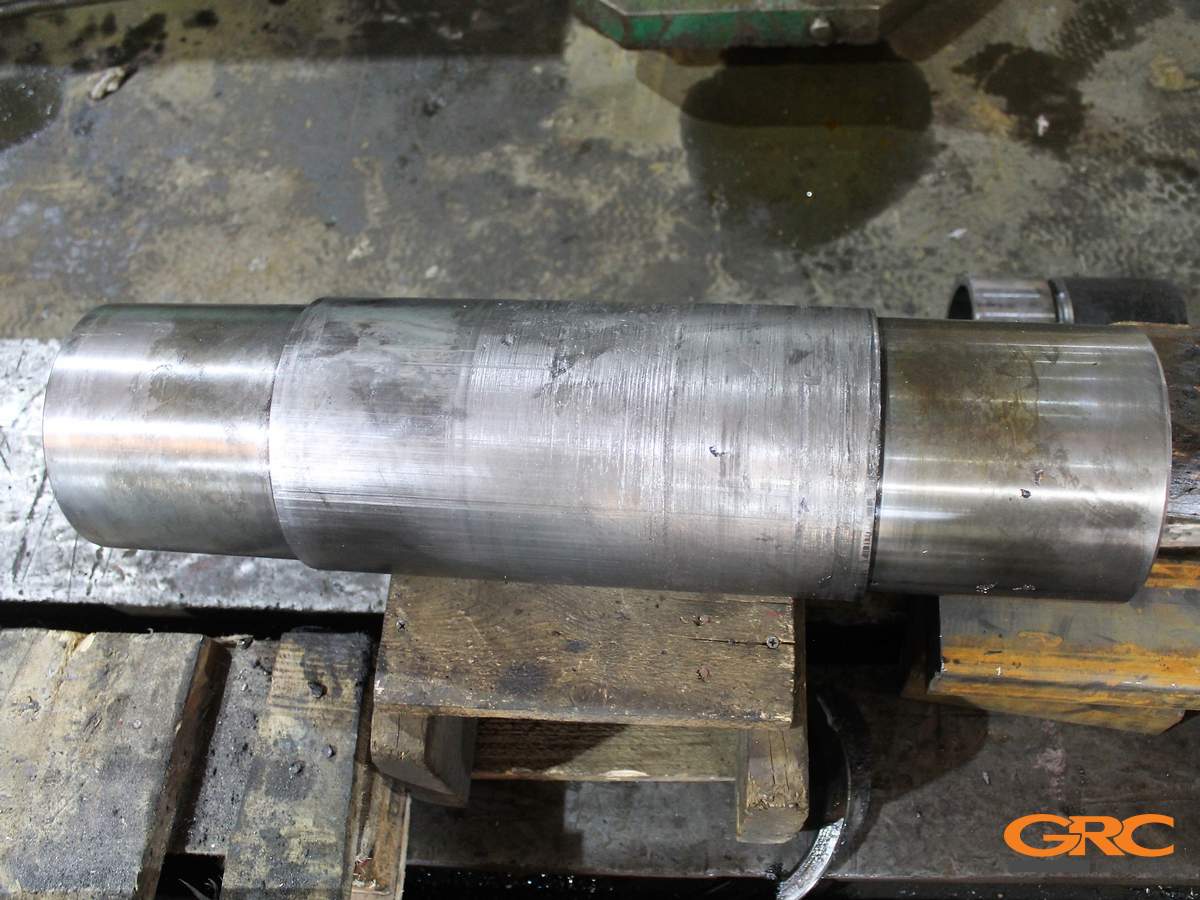

2) Восстанавливаем посадочные места на валу (методом наплавки, проточки);

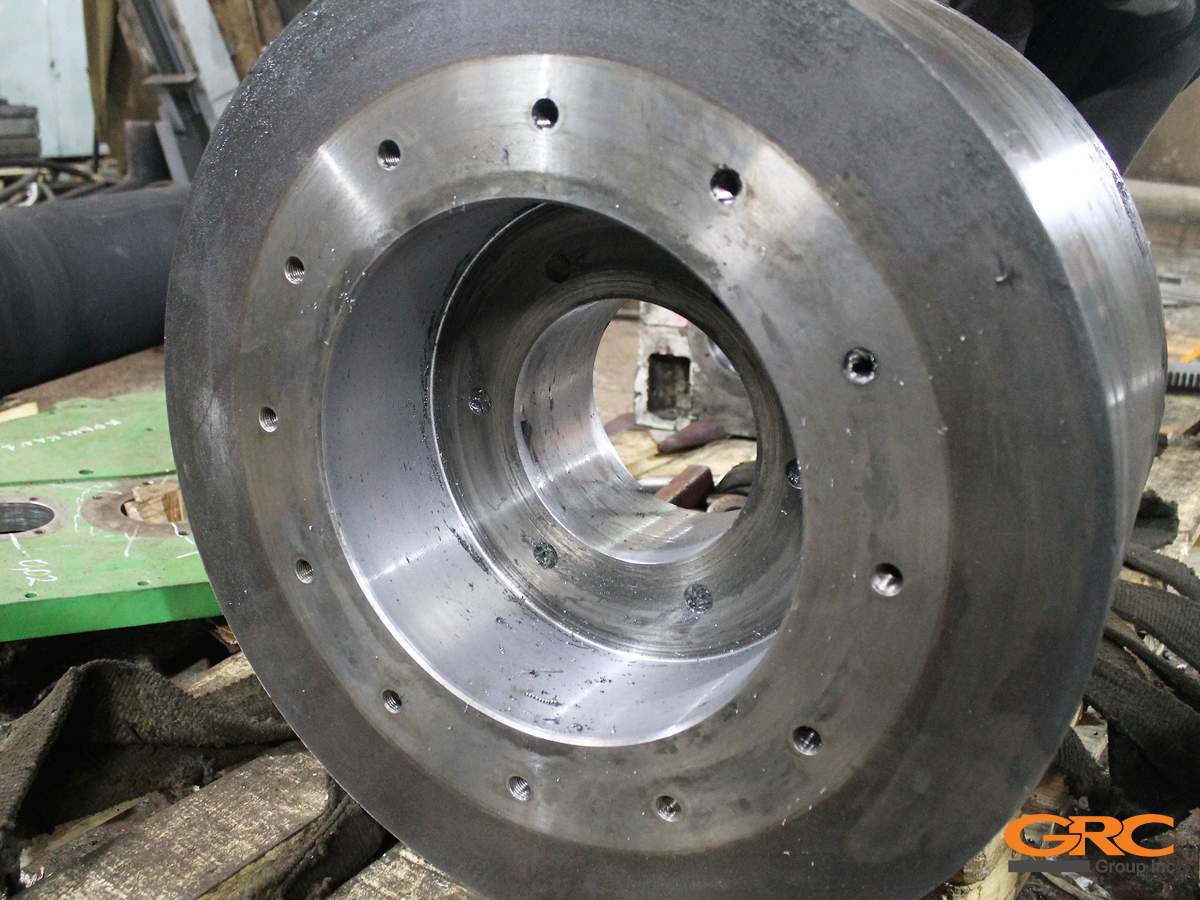

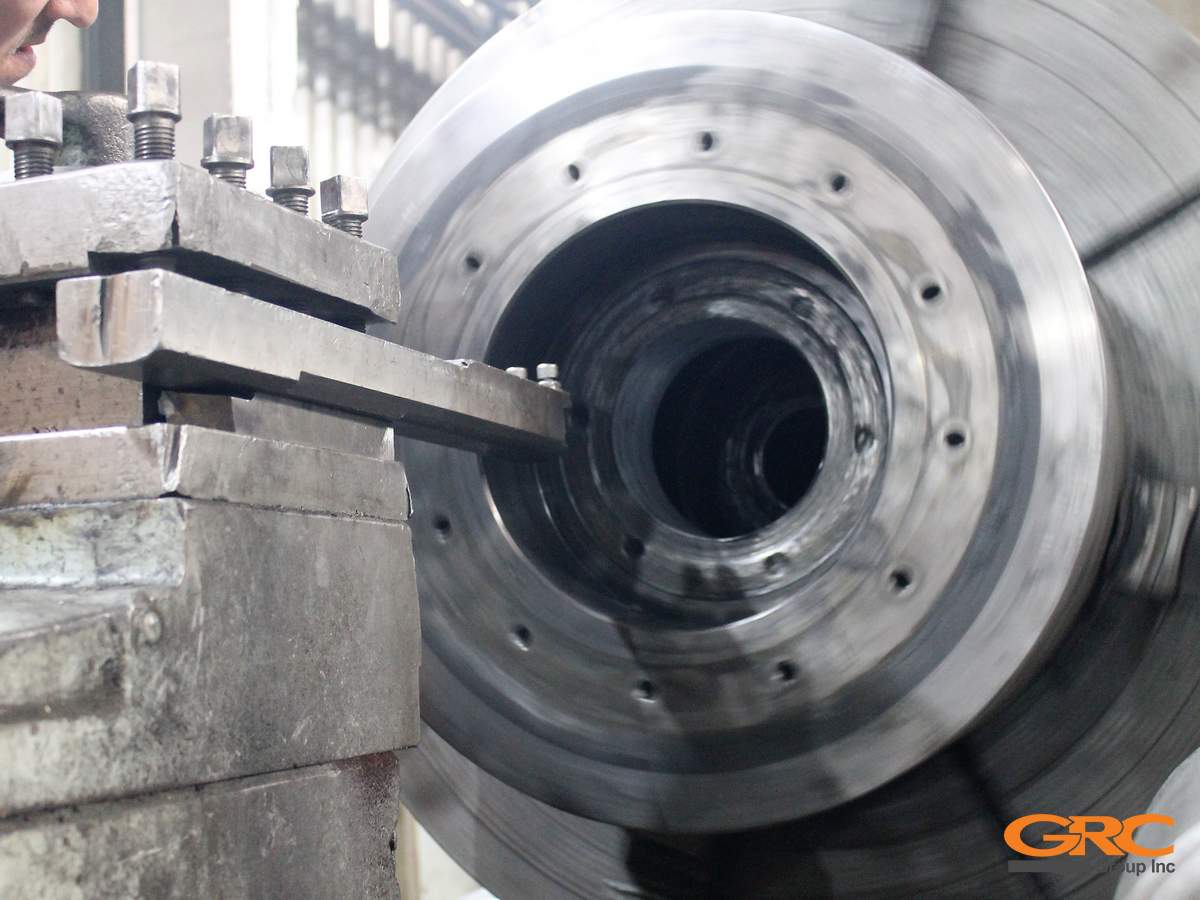

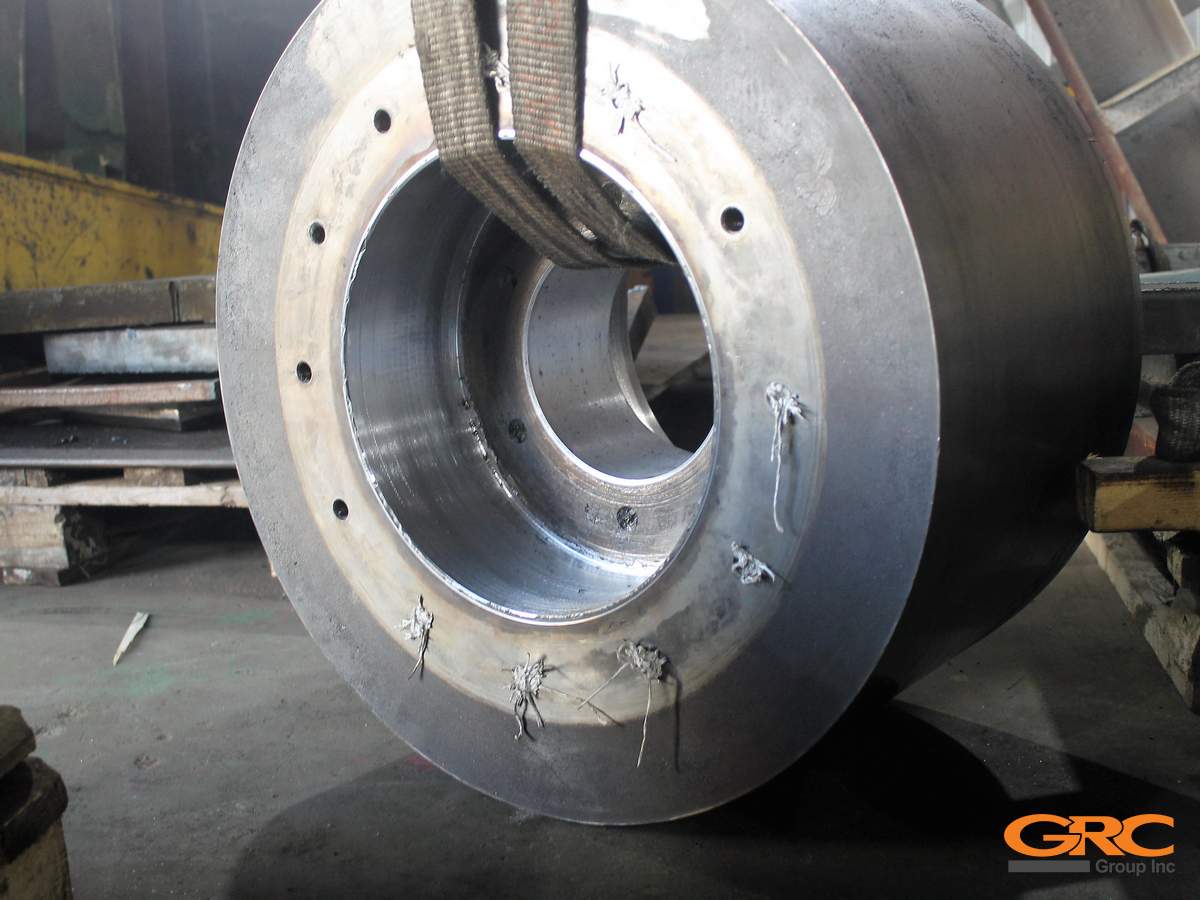

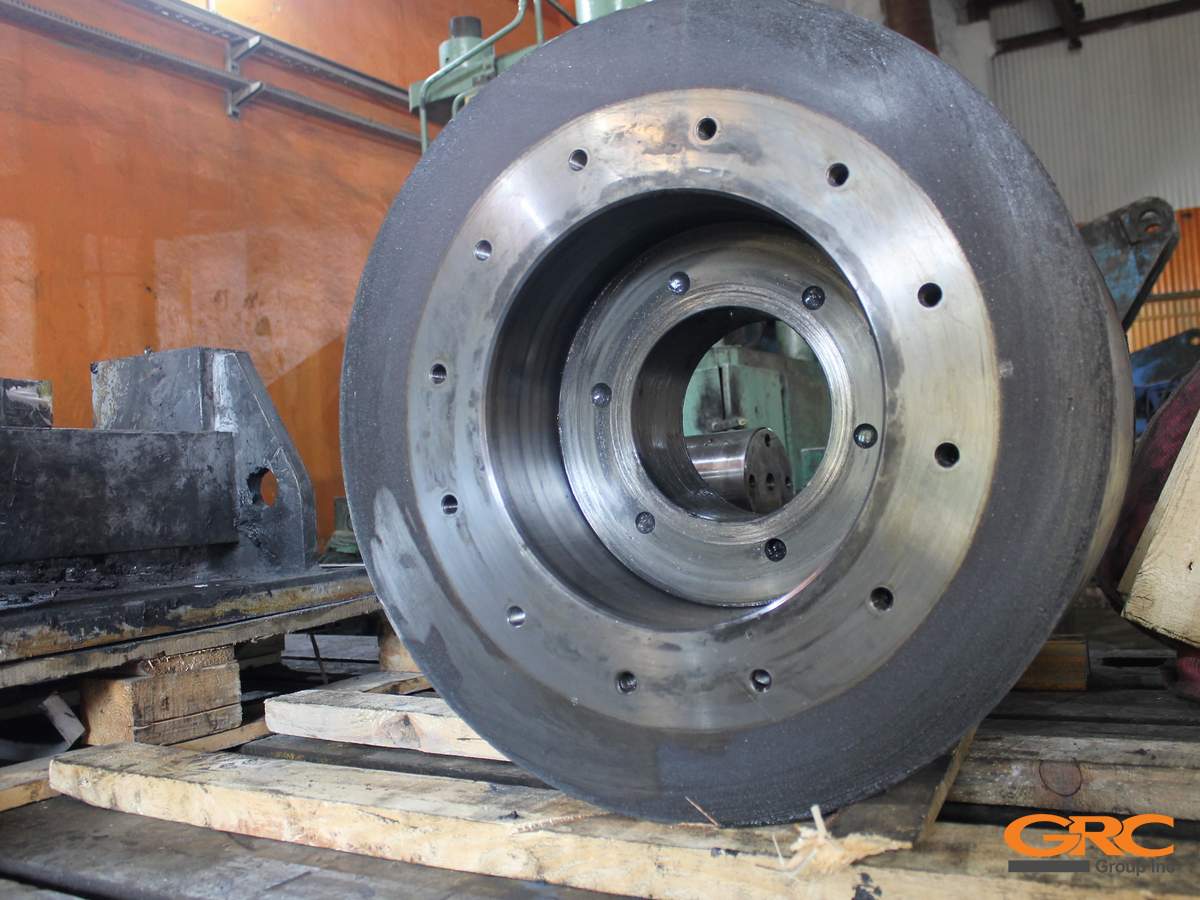

3) Восстанавливаем посадочные места в ролике (методом наплавки, расточки);

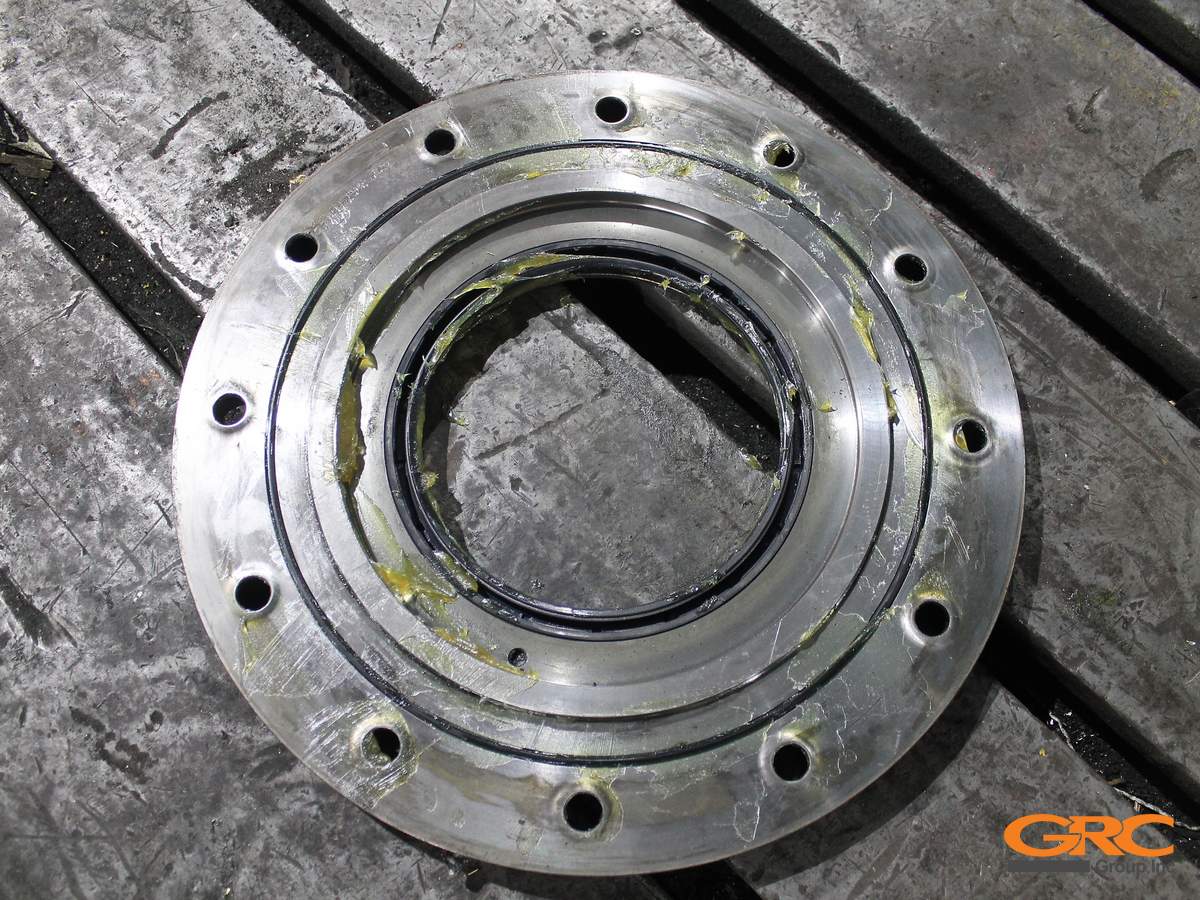

4) Восстанавливаем крышку и крепежно-стопорную втулку (наплавкой и фрезеровкой);
5) Проводим исходящий контроль и отправляем оборудование заказчику.

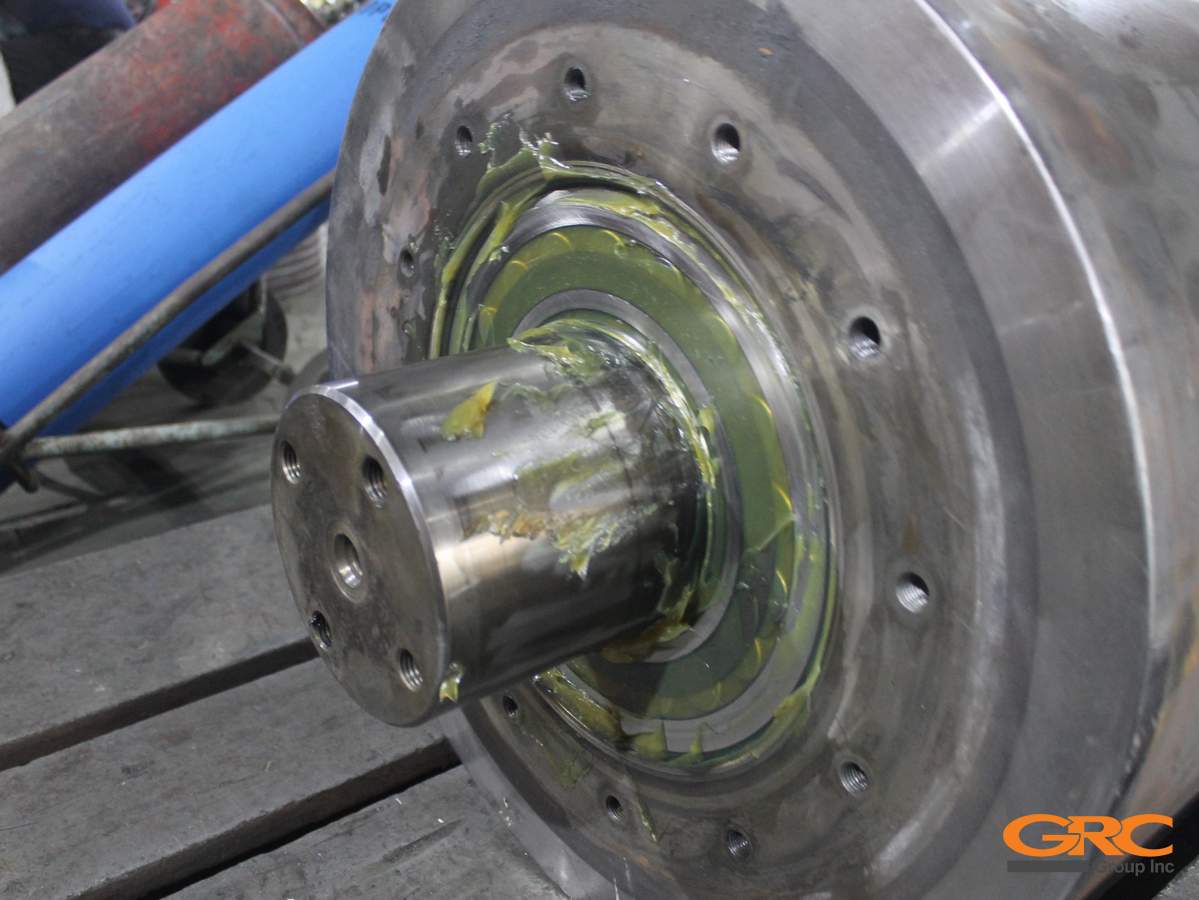

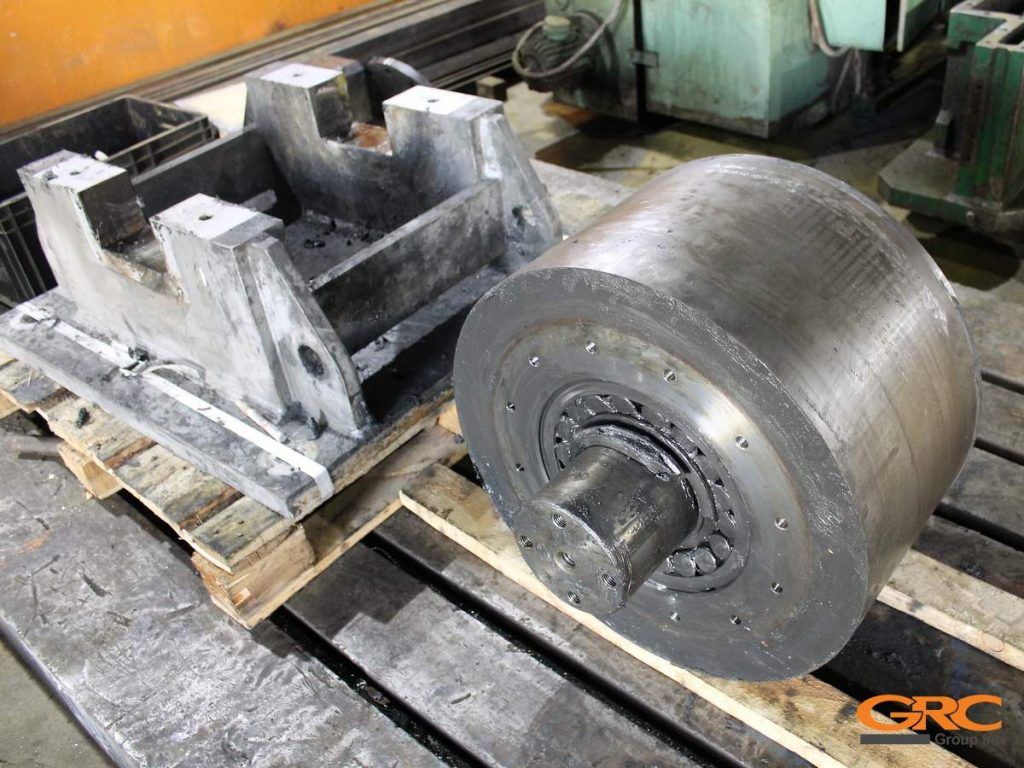

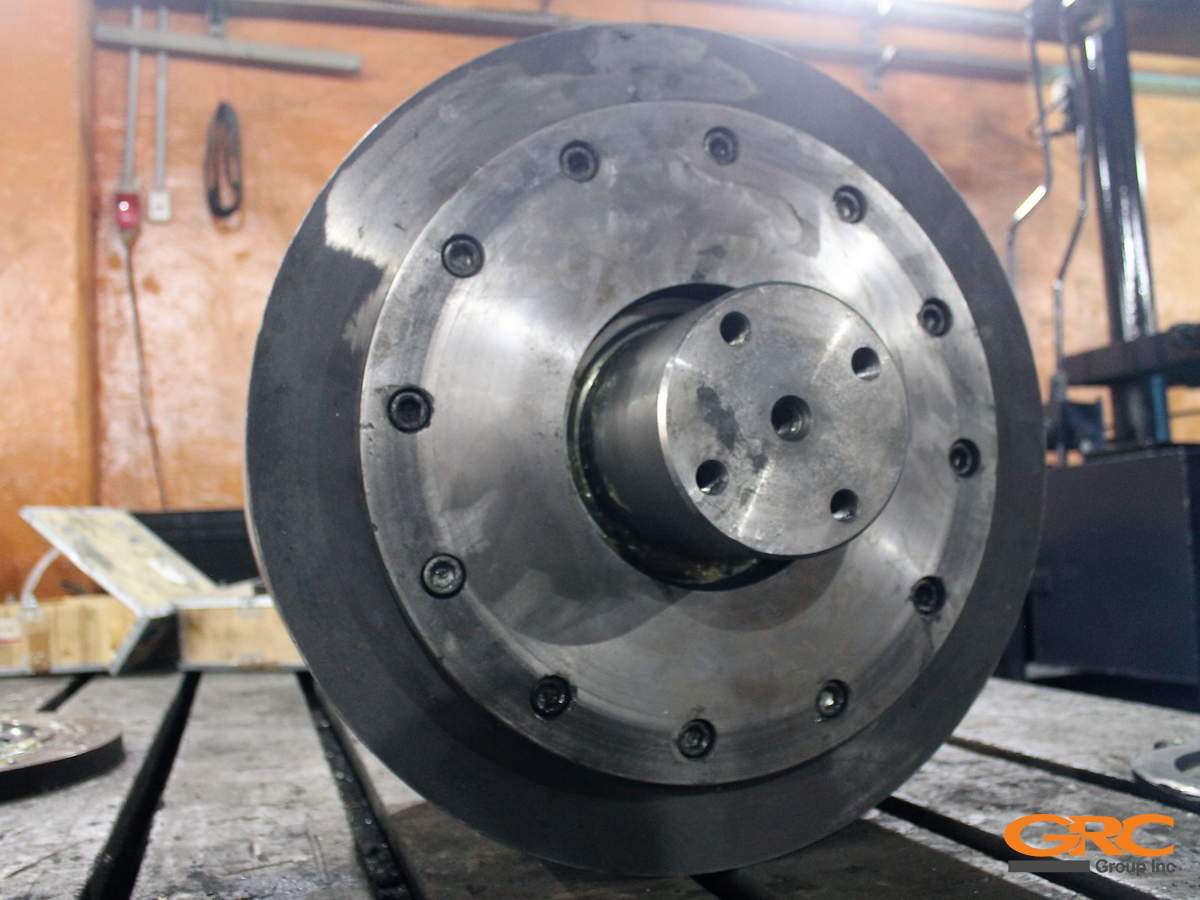

Фотоотчет процесса ремонта опорного ролика барабанной печи INTEC:
Автор: Стецов А.К.
