Ключевым условием было обеспечение точных посадочных мест под цилиндрические подшипники с обеих сторон вала (диаметр 60 мм), согласованных с заказчиком. Задача включала демонтаж, изготовление новой детали, её последующую установку и фиксацию в диске с сохранением соосности и прочности конструкции.
Работы велись по проработанному технологическому процессу:
1. Подготовка и демонтаж. Старый вал был демонтирован, а отверстие в диске подготовлено (расточено) для установки новой детали.

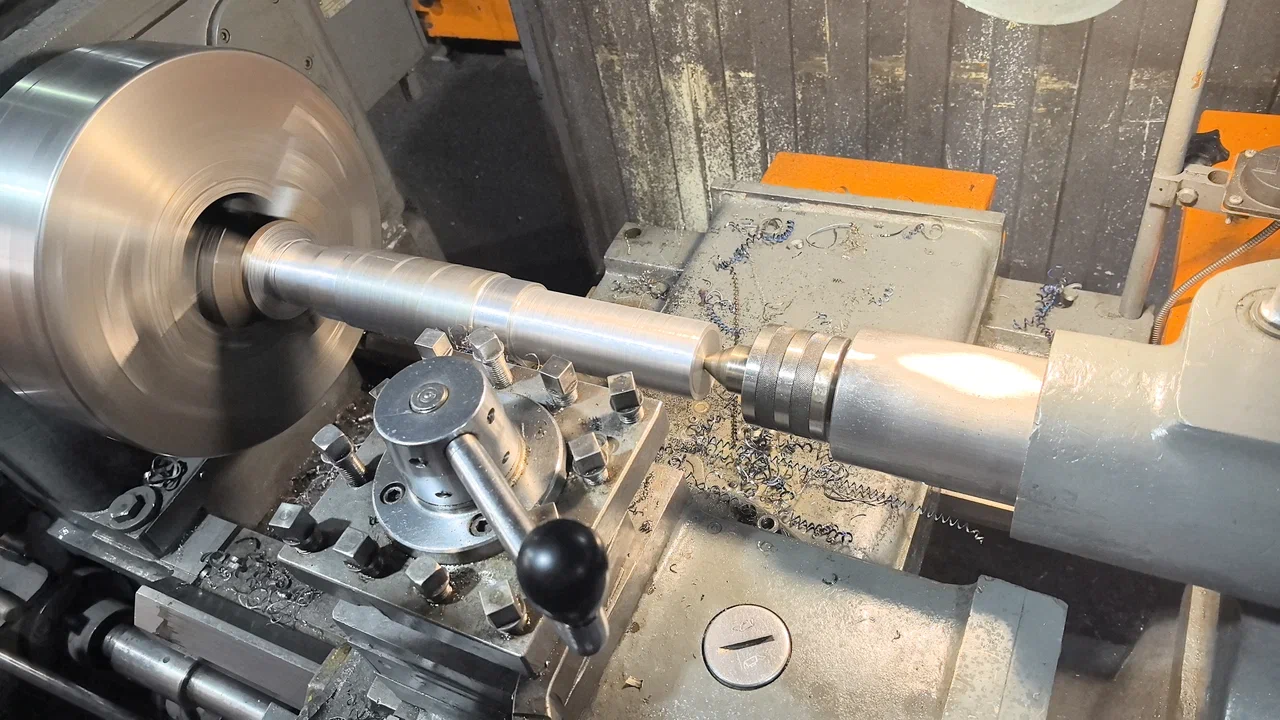

2. Изготовление вала. Из заготовки (круг из стали, Ø80 мм) мы выточили новый вал длиной 420 мм. На токарном оборудовании сформировали чистовые поверхности, включая ответственные посадочные размеры под подшипники. На фрезерном станке нарезали шпоночный паз, а на слесарном участке выполнили нарезку резьбы.
3. Сборка и фиксация: Новый вал запрессовали в подготовленный диск. Далее узел зафиксировали сваркой по ГОСТ с применением соответствующей сварочной проволоки. После этого торец с обратной стороны зачистили от следов операции, а все острые кромки притупили.
Ось ножевого диска была полностью восстановлена в соответствии с чертежом и техническими условиями.
Наша компания изготавливает валы по чертежам и образцам заказчика диаметром до 1010 мм, массой до 12 тонн и длиной до 19 метров из широкого спектра марок стали. В одной из работ рассказываем про производство конвейерного вала для производителя столешниц. С другими примерами можно ознакомиться по ссылке.
Справка о заказчике: «Детинец» специализируется на проектировании и строительстве загородных домов, коттеджей и бань из современных строительных материалов природного происхождения. Компания уже более 20 лет возводит деревянные строения различного назначения от жилых домов и коттеджей до хозяйственных и надворных построек.
