К нам обратились с задачей по ремонту телескопической рукояти от экскаватора-погрузчика JCB 3CX.
На самой распространенной модели экскаватора JCB 3CX, применена телескопическая рукоять, у которой за счет выдвижной секции увеличивается глубина копания.
Выдвижение или удлинение рукояти происходит с опорой на салазки (направляющие), соответственно со временем эти направляющие изнашиваются.

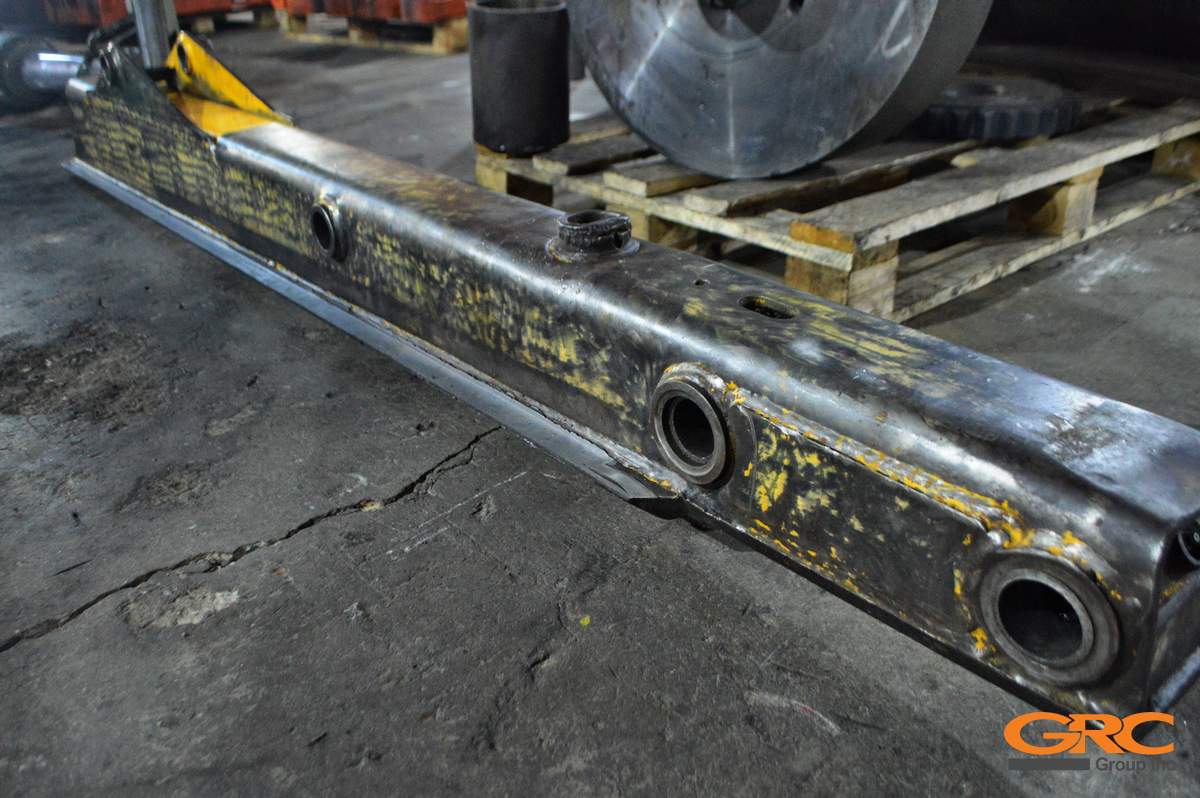

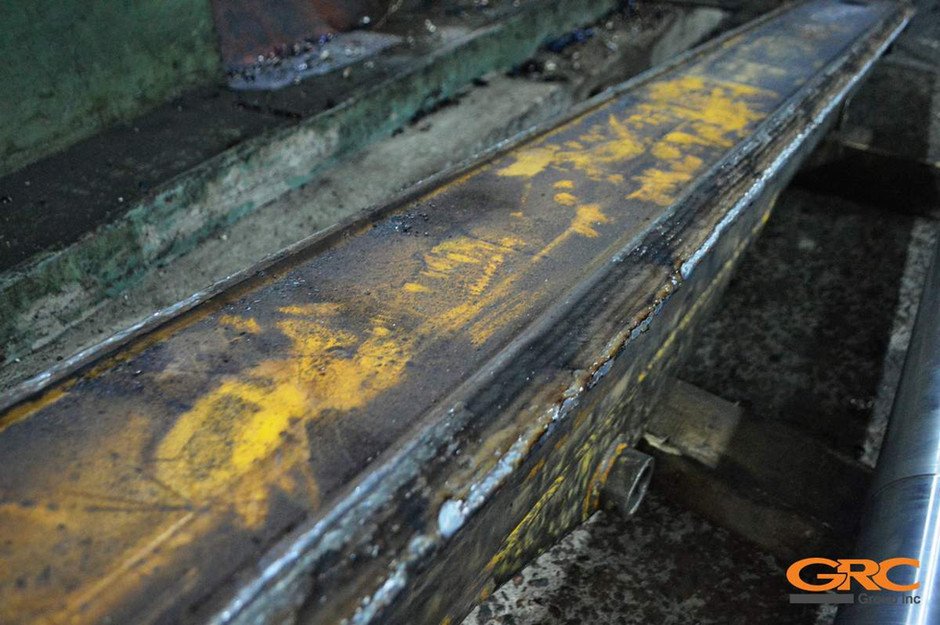

Ситуация до ремонта следующая:

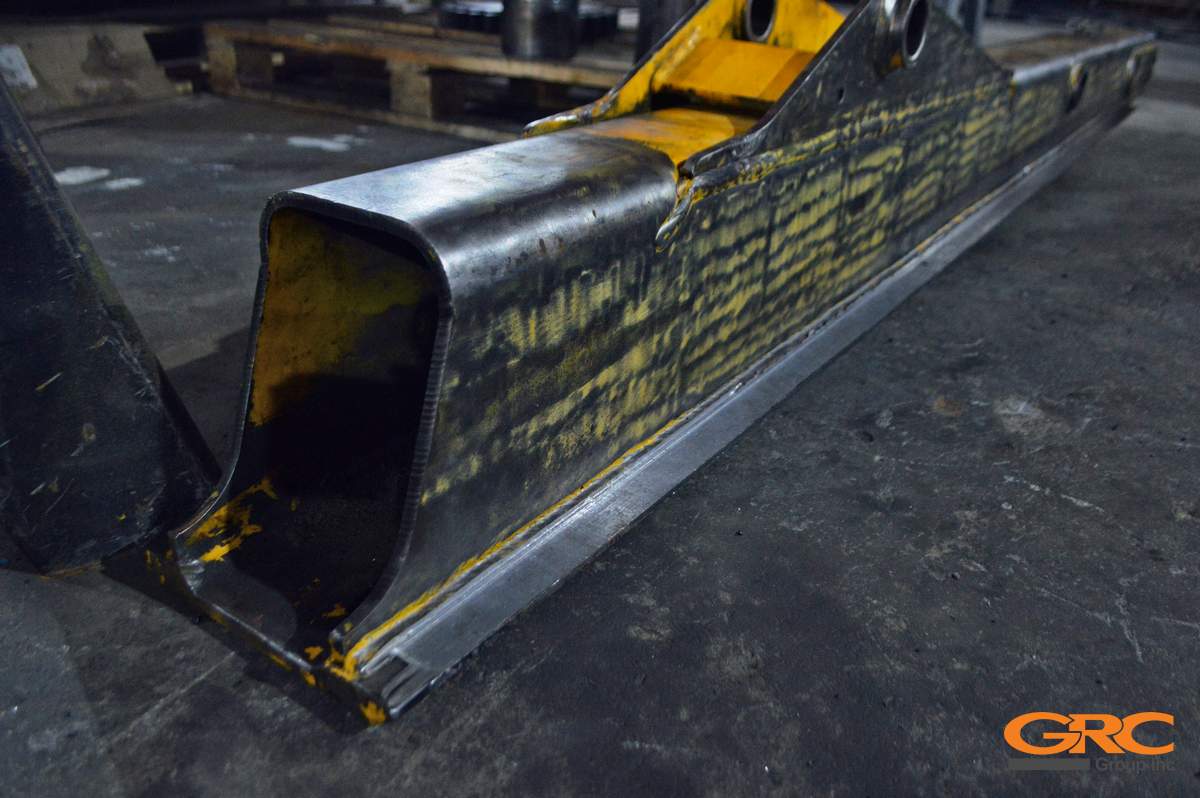

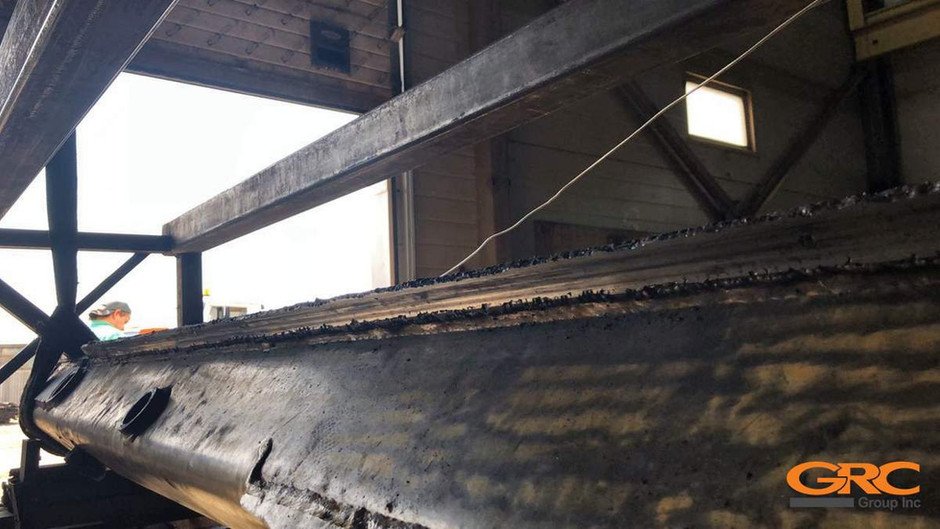

Заказчик пытался восстановить направляющие собственными силами.
Задача: Восстановить плоскость салазок телескопической рукояти
в заводской размер.
Этапы ремонта телескопической рукояти экскаватора-погрузчика JCB 3CX:

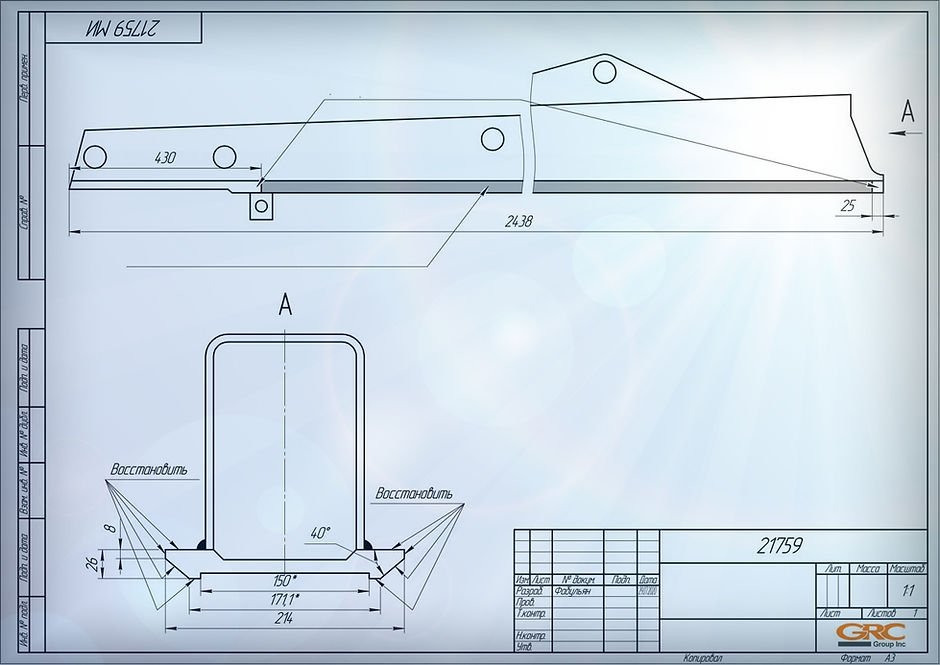

— Прорабатываем конструкторскую документацию;
— Устанавливаем на координатно-расточной станок и фрезеруем плоскость в черновую, создавая технологическую базу под наплавку;

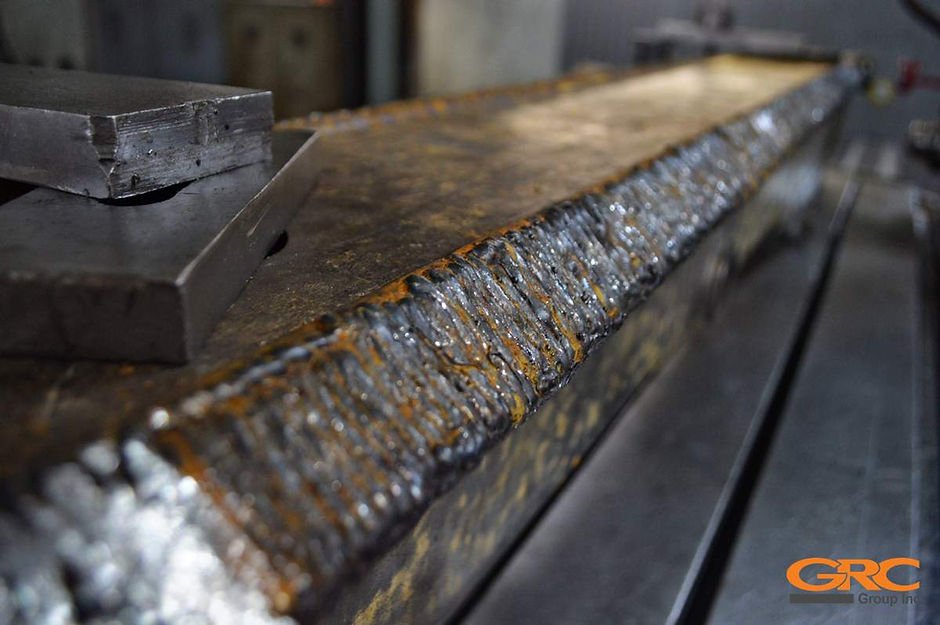

— Наплавляем специально подобранный материал;

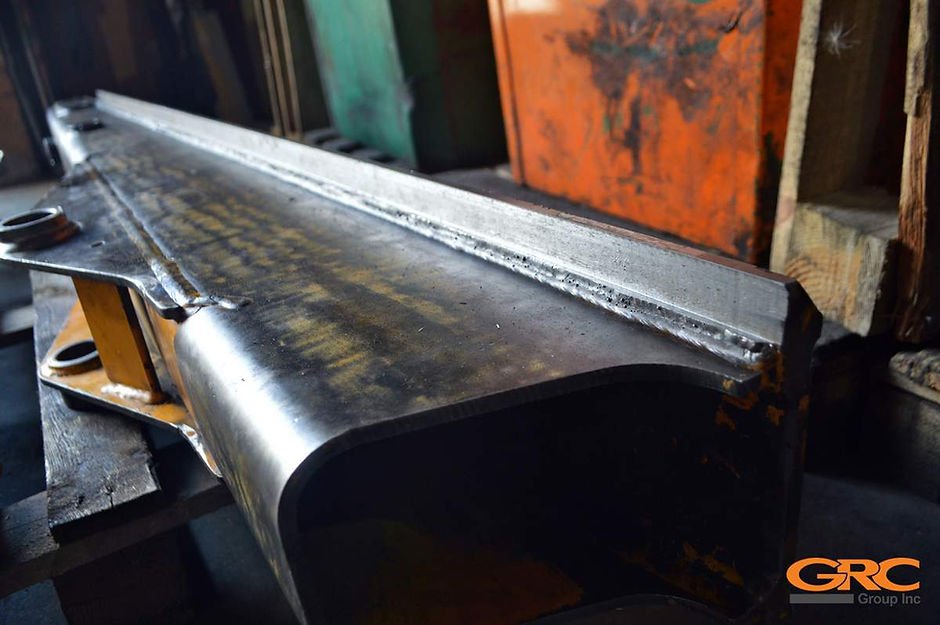

— Фрезеруем плоскость направляющих в заводской размер.

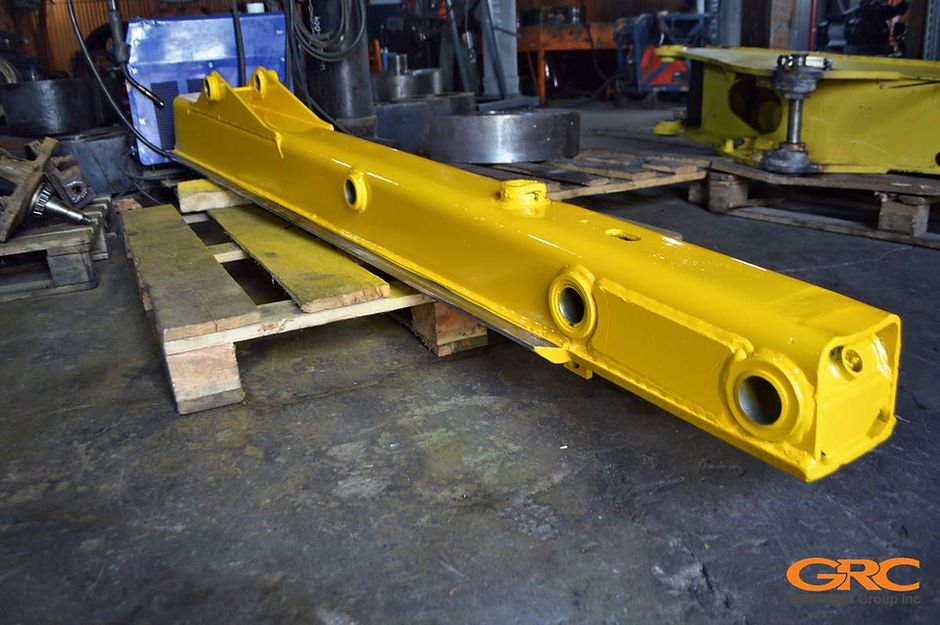

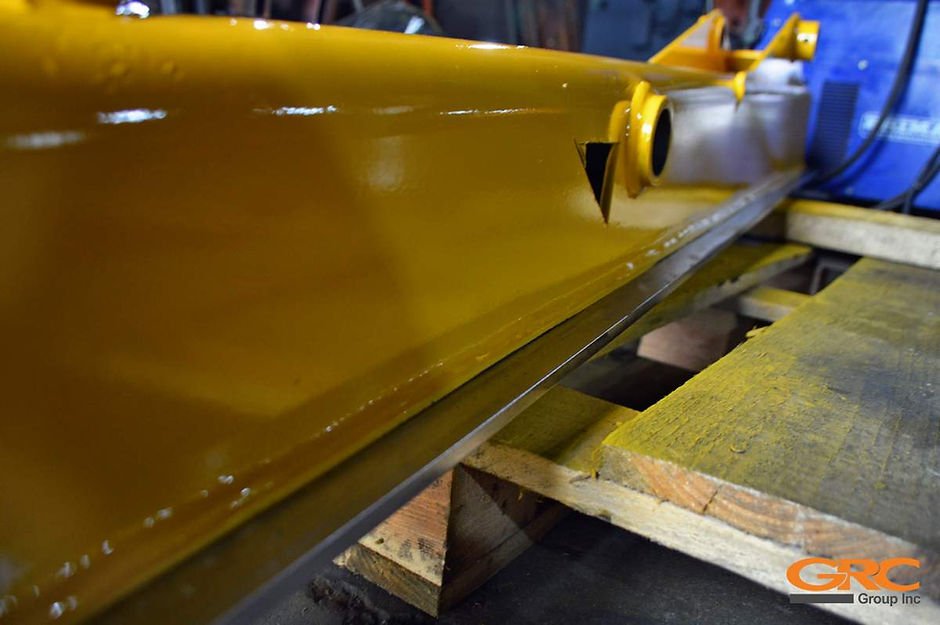

— Проводим контроль качества плоскости выдвижения рукояти, грунтуем, красим и сдаем заказчику.
