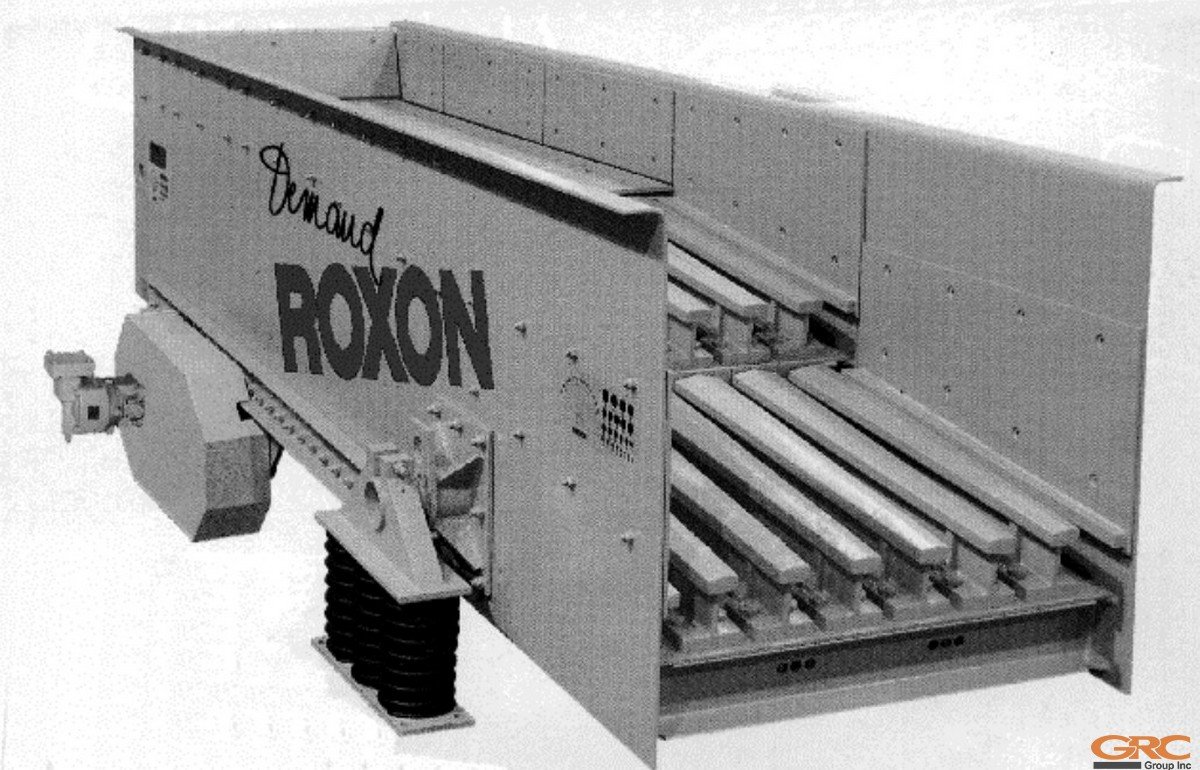

Мы получили заказ на ремонт вибрационного питателя ROXON MGF1040G.
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/screenshot_1-3.jpg)

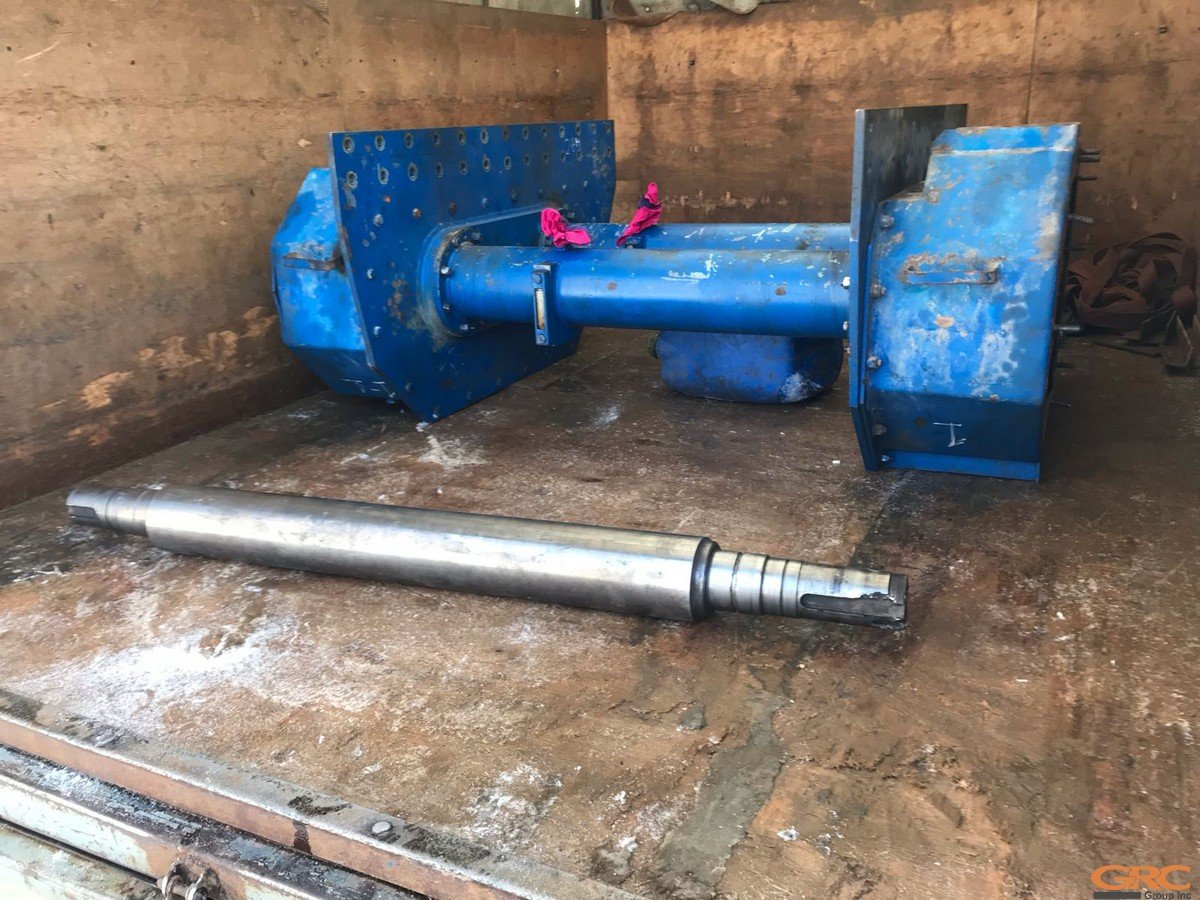

Вибрационный питатель используется для транспортировки сыпучих или штучных продуктов с помощью вибрации с определенной амплитудой и частотой.
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/whatsapp-image-2024-02-14-at-14.02.10-1.jpg)

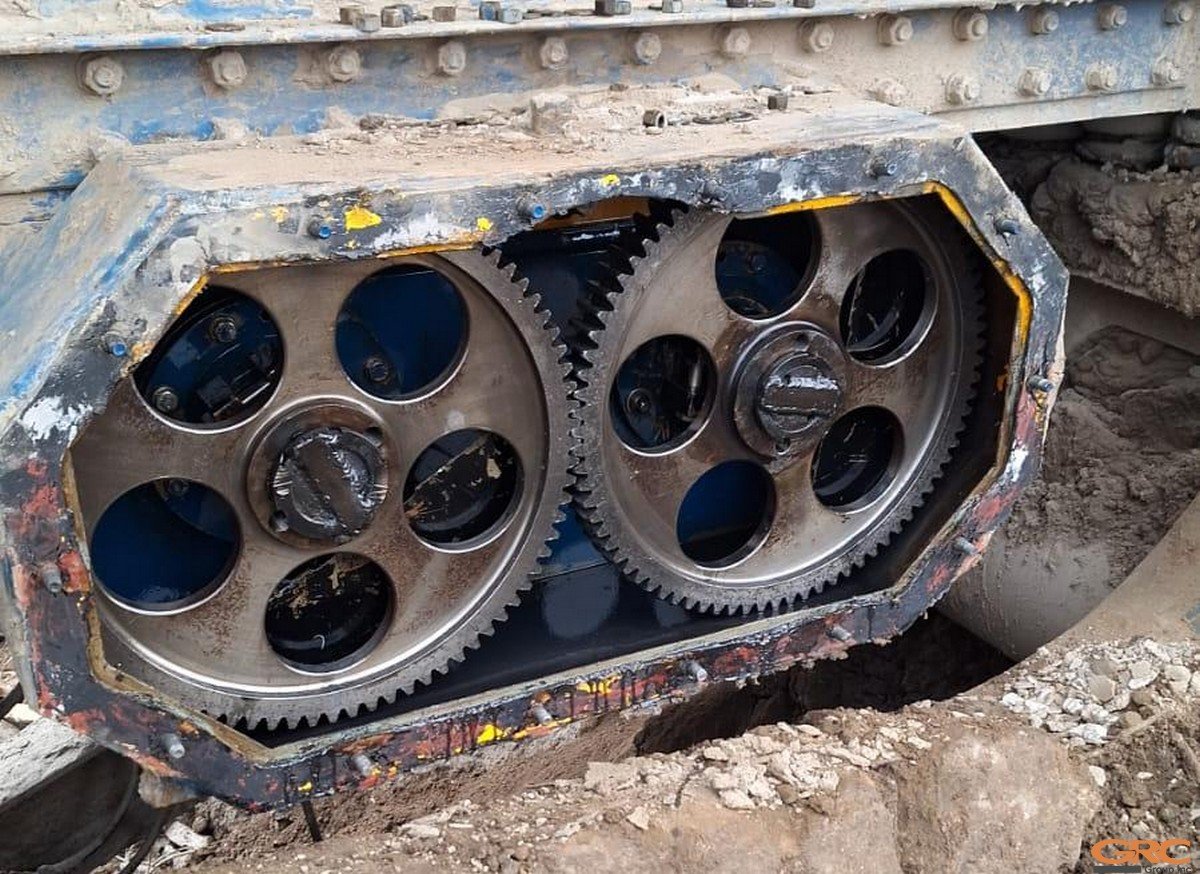

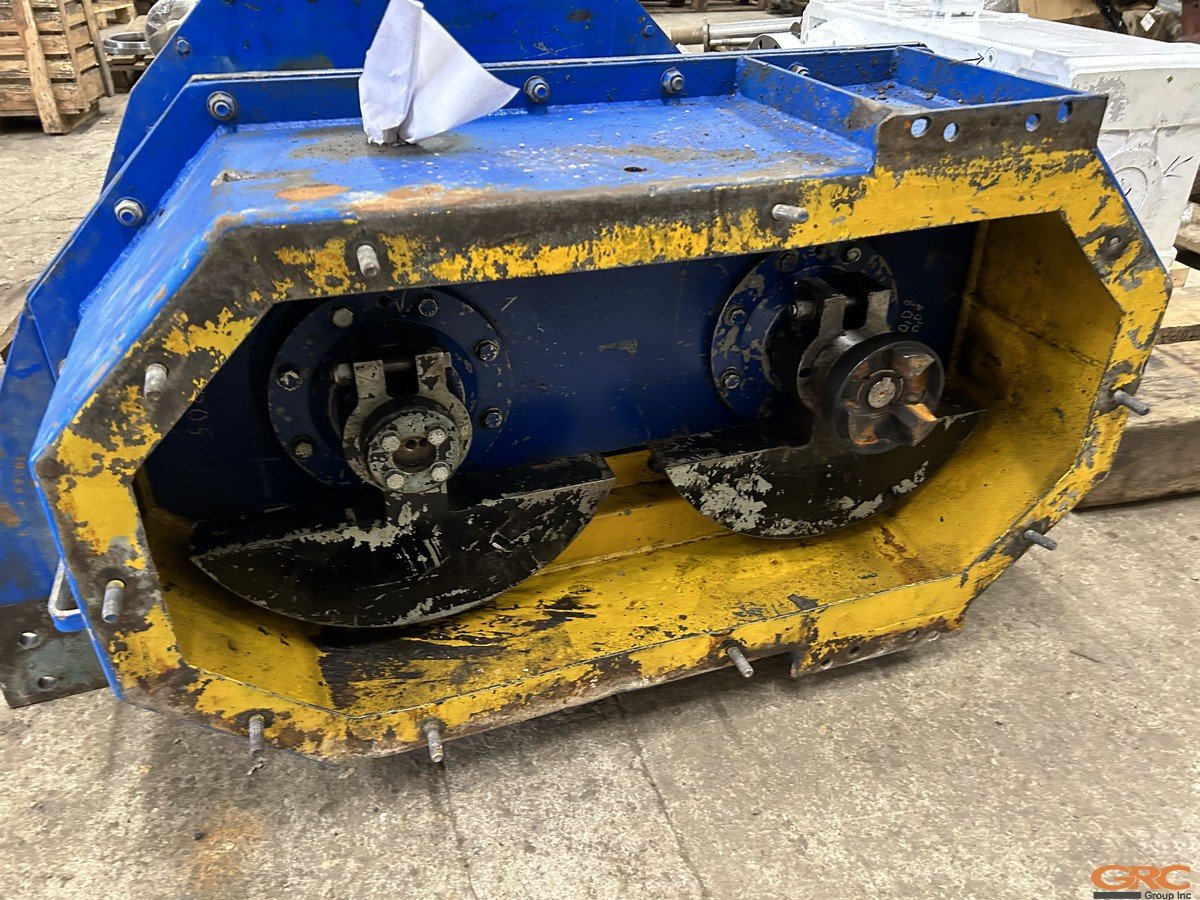

Структура вибрационного питателя с эксцентрическим приводом включает в себя два эксцентриковых вала, которые вращаются под действием электродвигателя, создавая равнодействующую линейную силу.
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/whatsapp-image-2023-11-13-at-09.26.25.jpg)

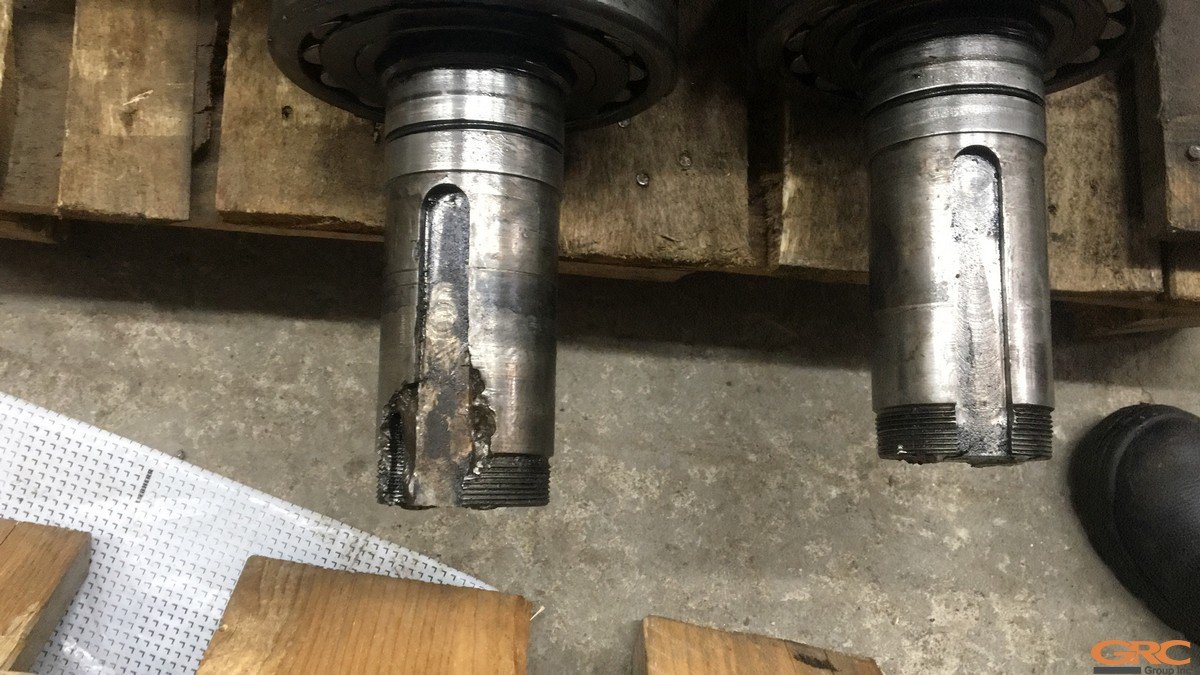

После проведения дефектовочных работ были выявлены следующие проблемы: разрушен шпоночный паз на одном из эксцентриковых валов, а также изношены посадочные места шпоночных пазов на двух шестернях.
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/504506a9-7aff-4778-9420-4efad5ef2e63.jpg)
Наша задача:
1. изготовление нового эксцентрикового вала,
2. восстановление посадочных мест и шпоночных пазов на шестернях.
Процесс изготовления эксцентрикового вала включал в себя следующие этапы:

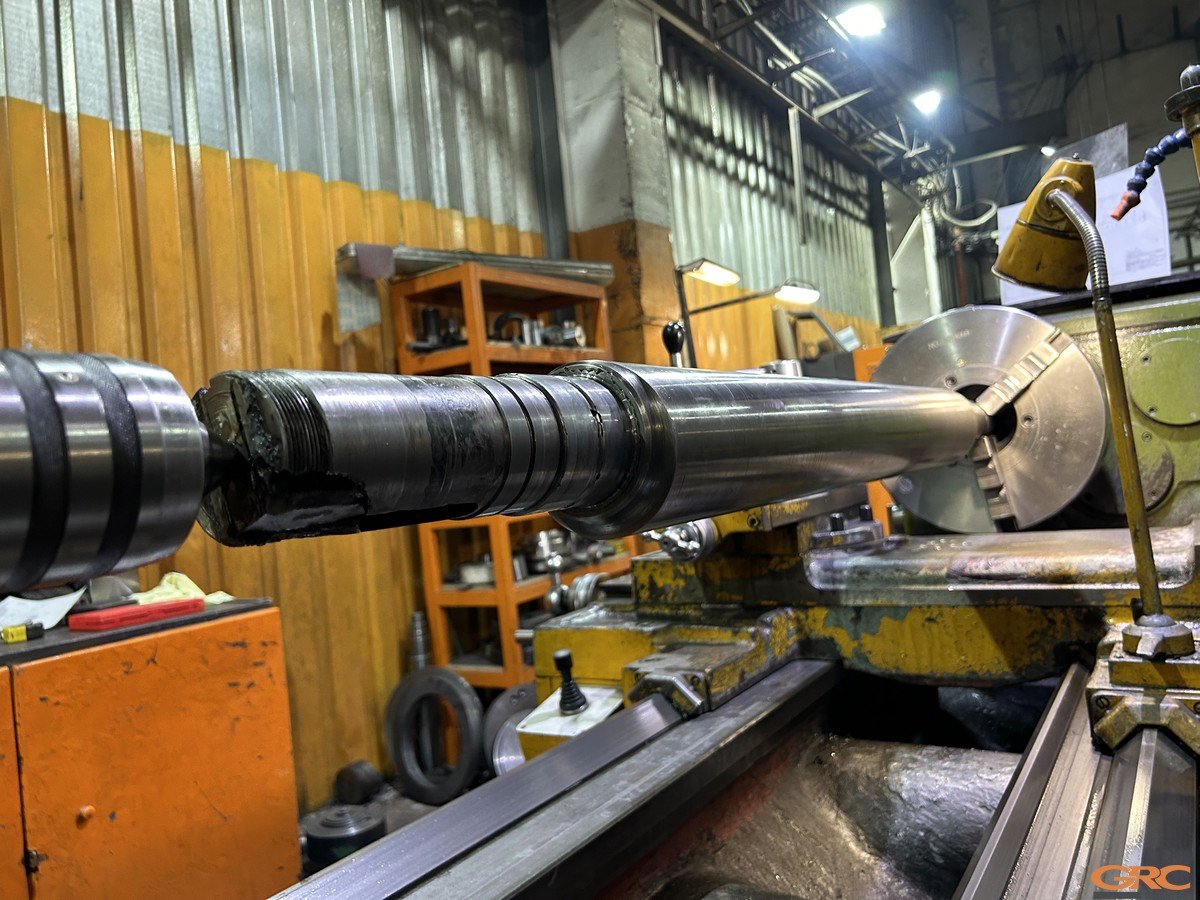

Установка вала на токарный станок для конструкторской проработки.
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/img_8486.jpg)

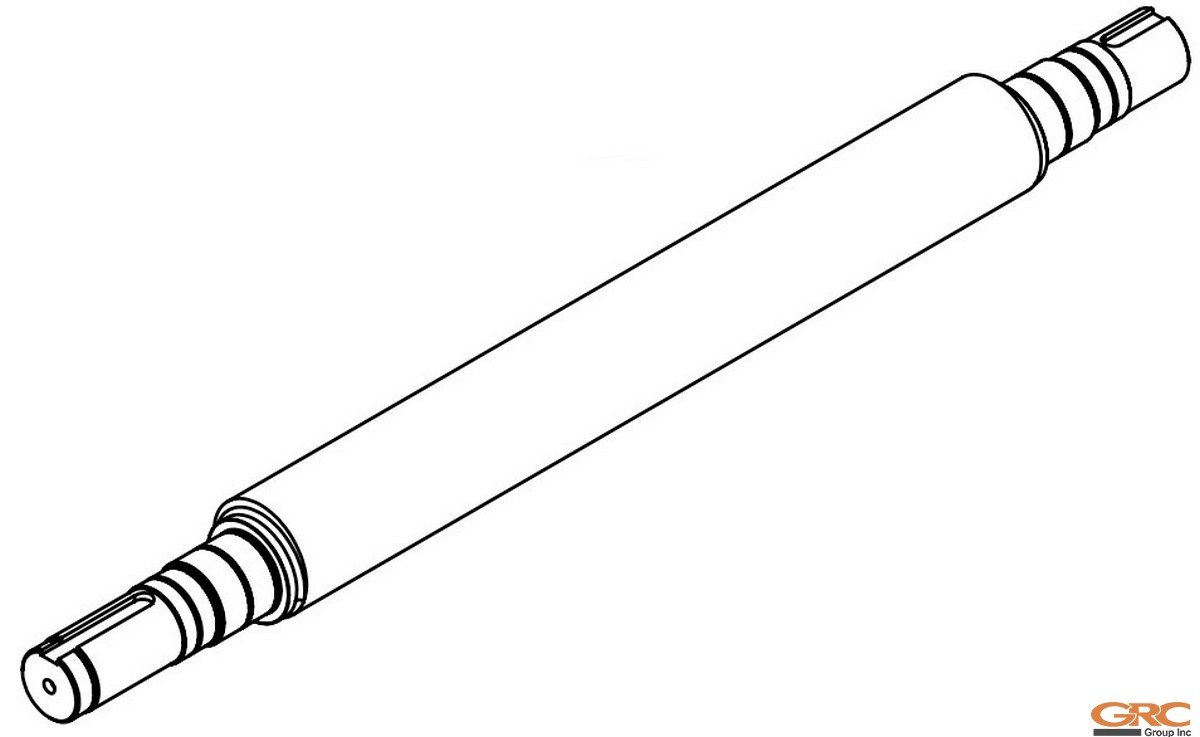

— Разработка чертежей и конструкторской документации для механической обработки.
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/screenshot_2-2.jpg)

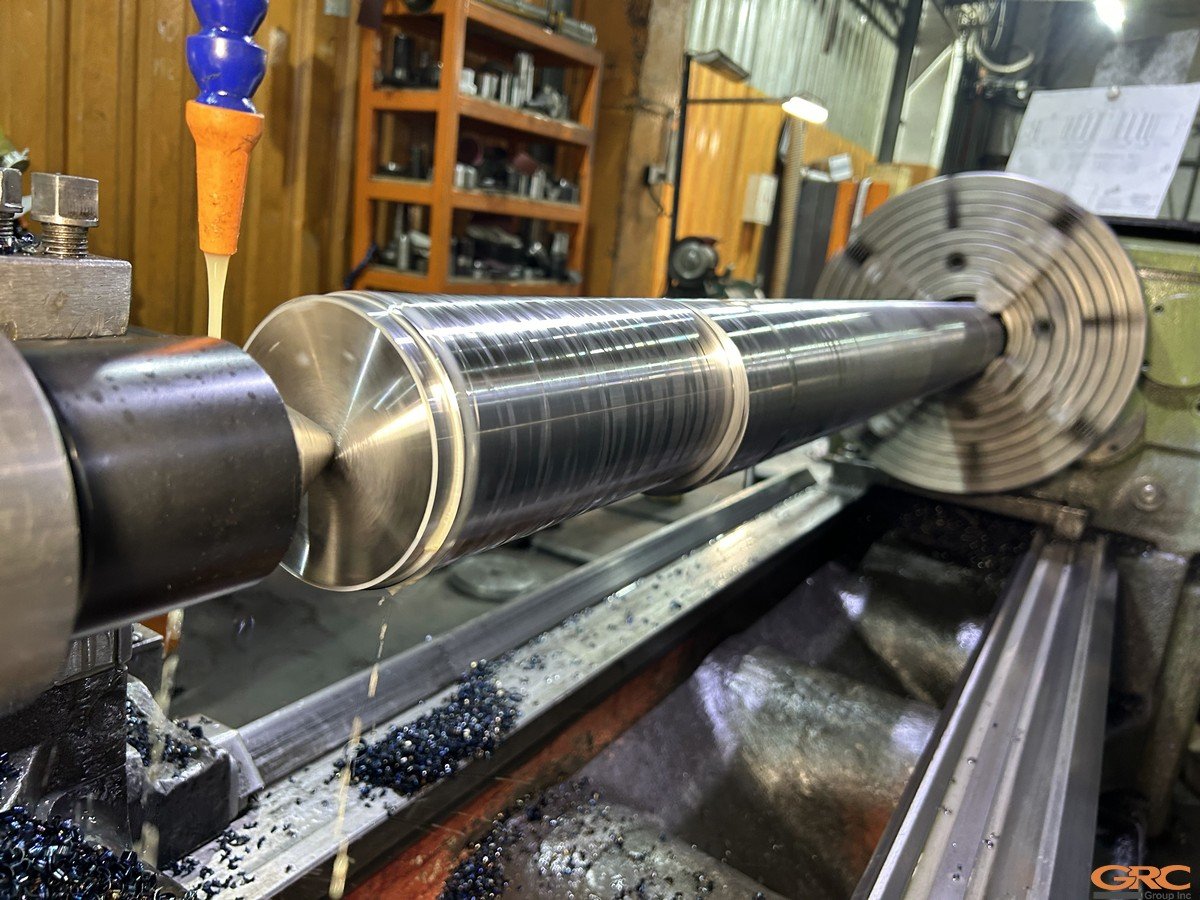

— Проточка заготовки вала для последующей термической обработки.
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0372.jpg)
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0488.jpg)

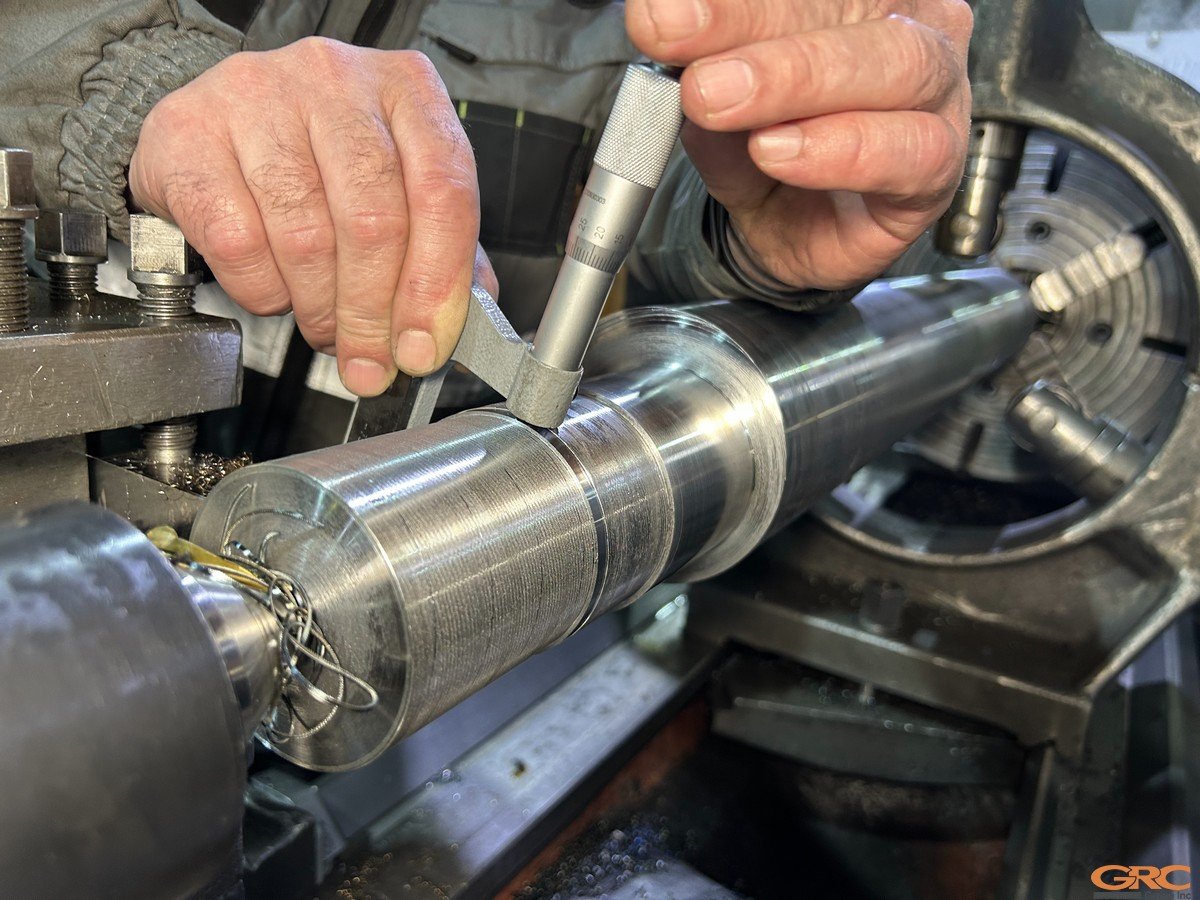

— Изготовление вала в соответствии с размерами по чертежу.

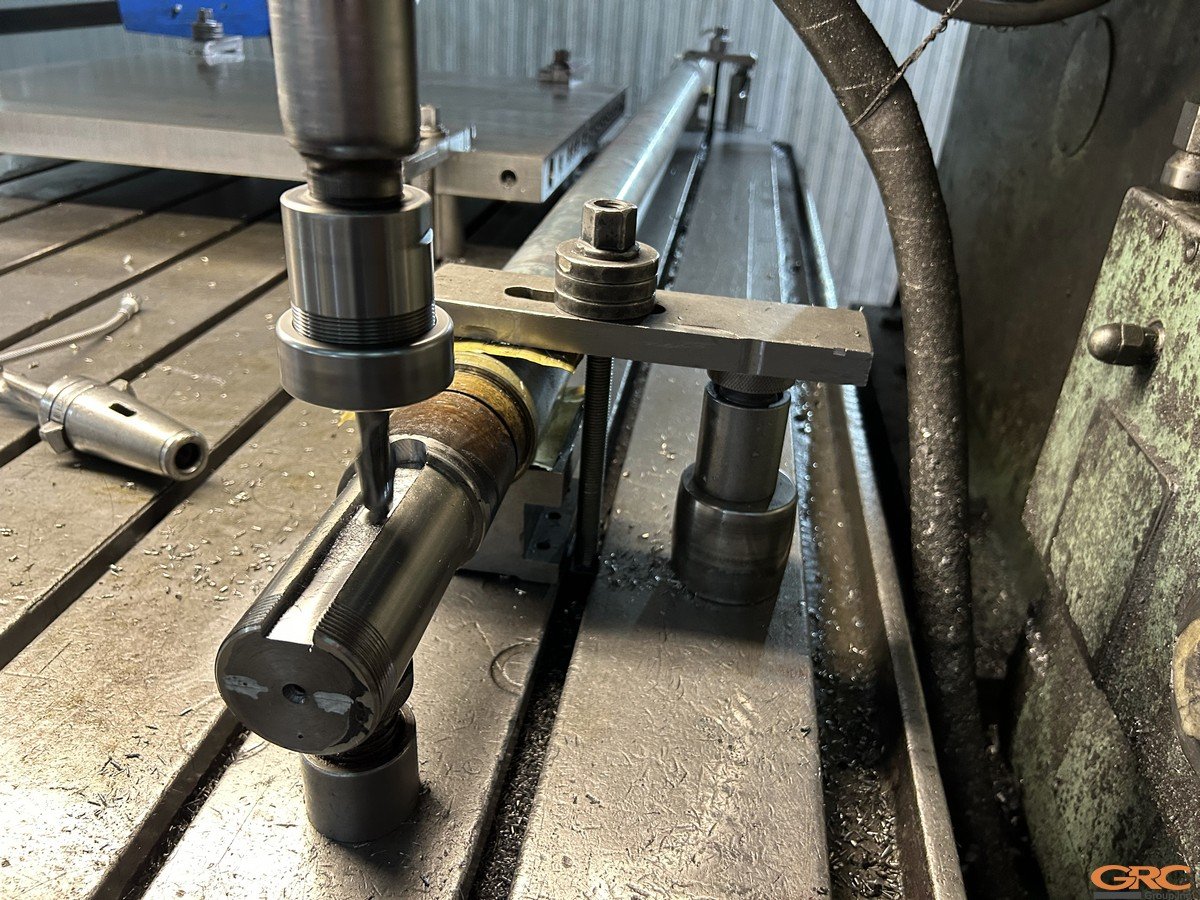

— Создание шпоночных пазов на координатно-расточном станке.
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/img_2906.jpg)

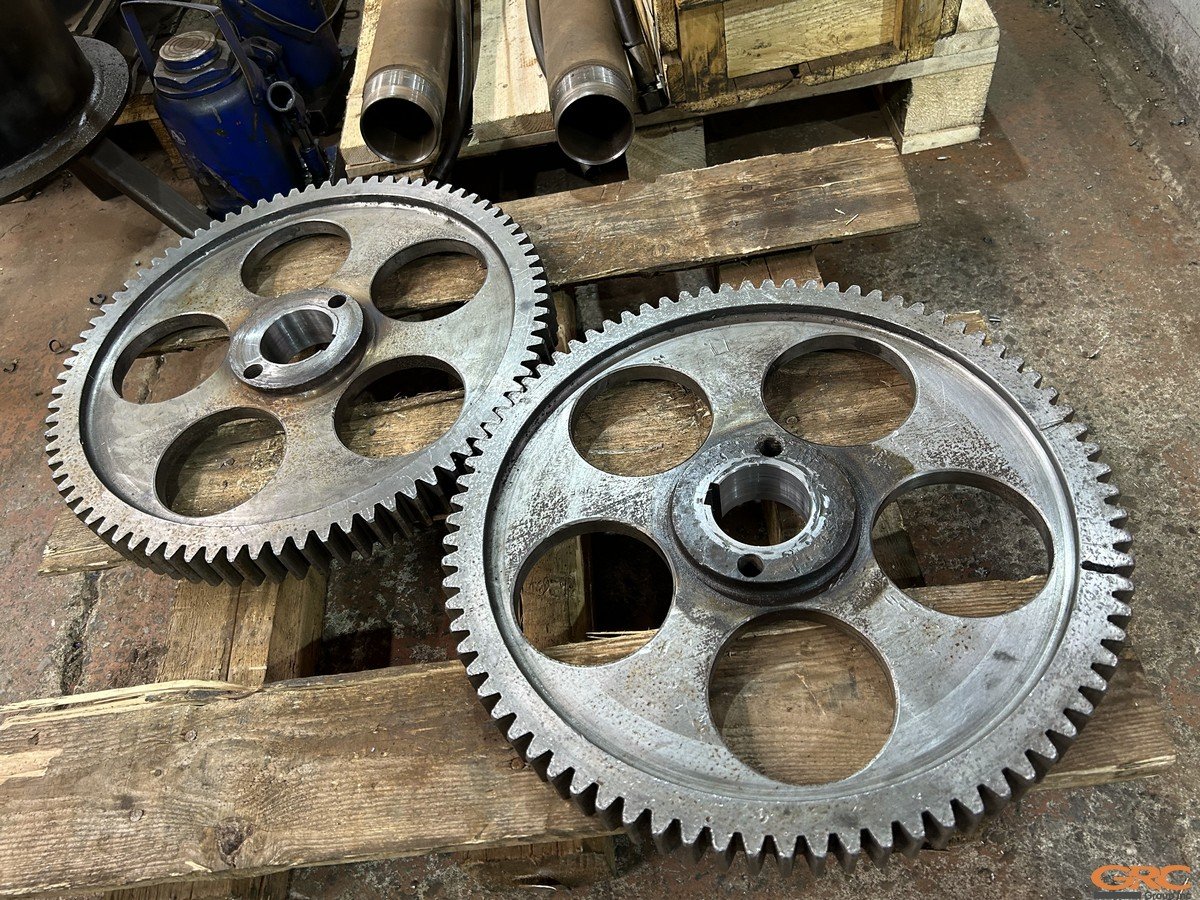

— Восстановление посадочных мест на шестернях методом наплавки и расточки на токарном станке. Восстановление шпоночных пазов на долбежно-строгальном станке.
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0495.jpg)

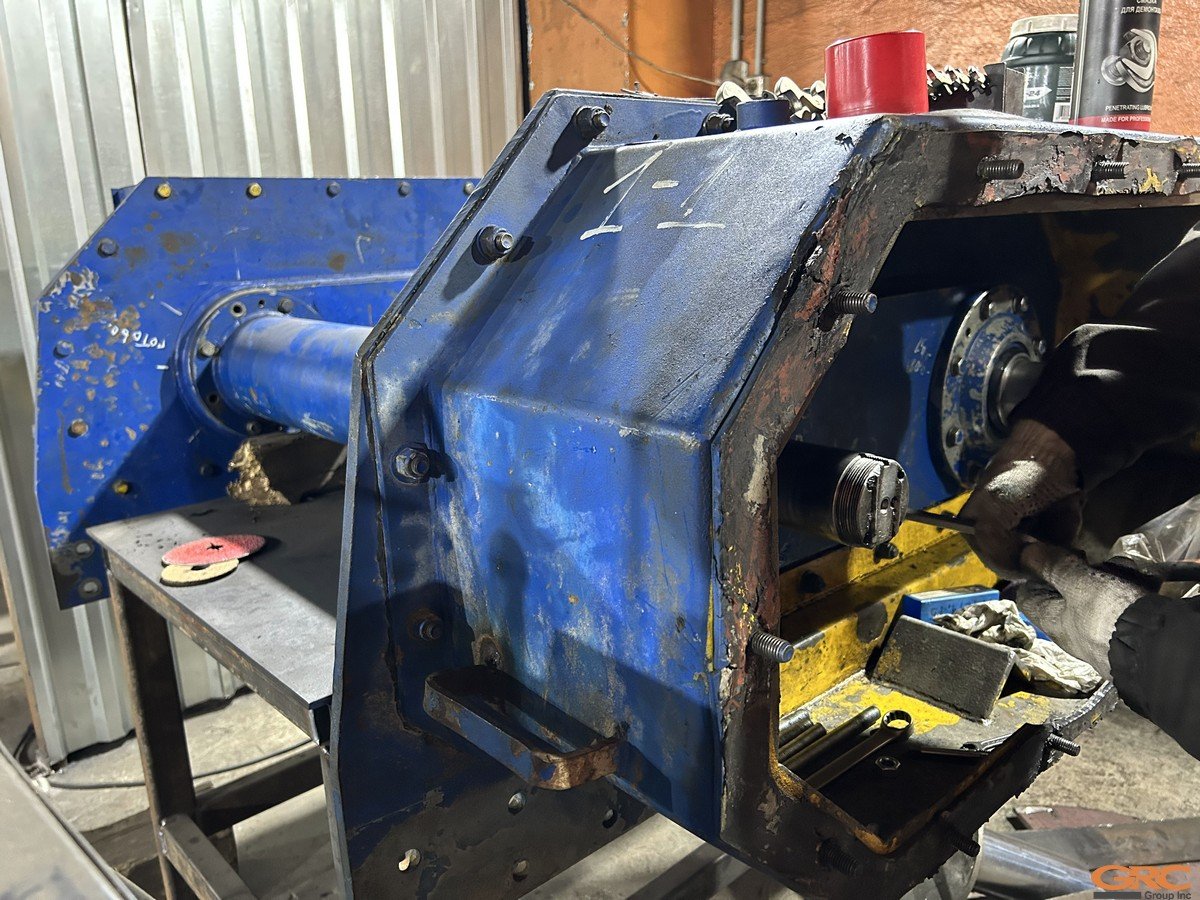

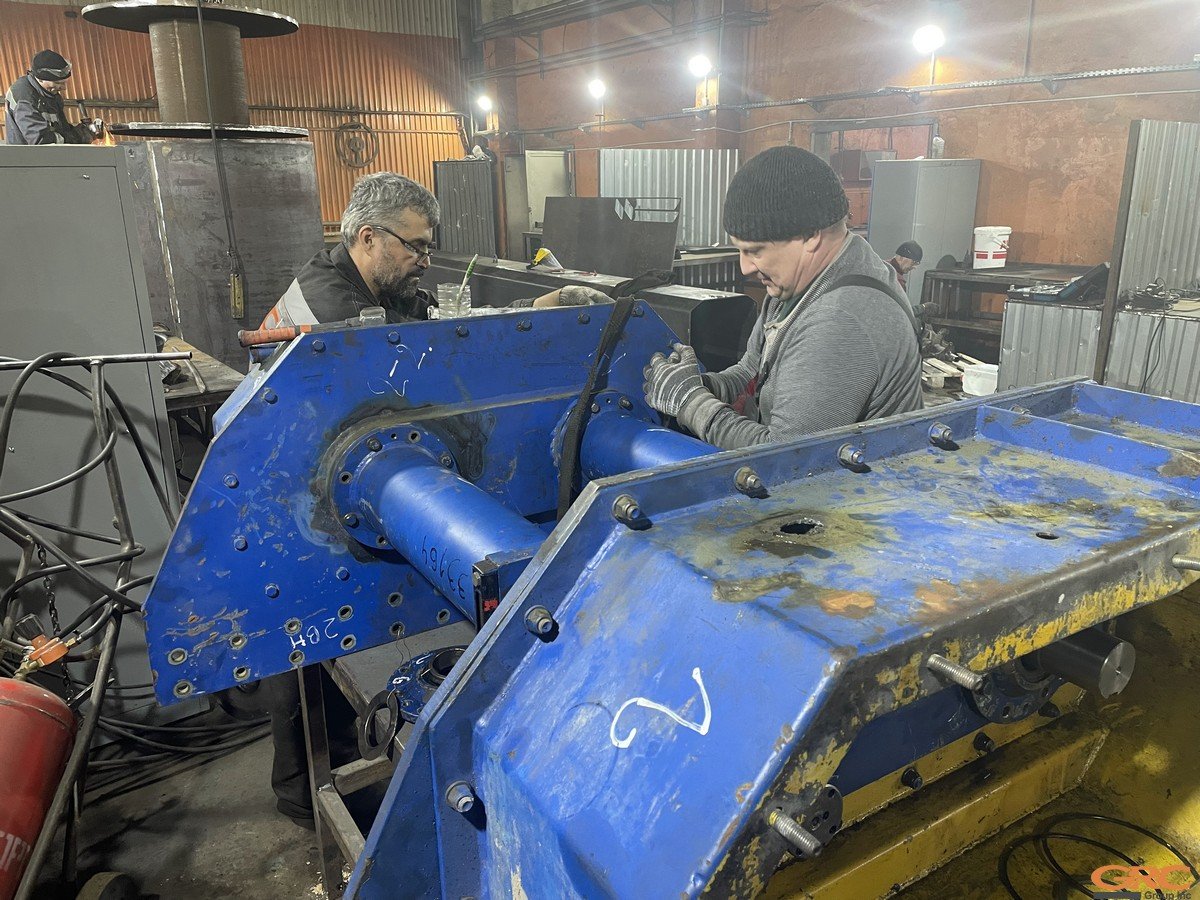

— Сборка конструкции и сдача заказа.
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/img_0834.jpg)
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/img_7999-1.jpg)
![Ремонт вибрационного питателя ROXON. Изготовление эксцентрикового вала.](https://www.1grc.ru/wp-content/uploads/2024/04/img_7392-edited.jpg)
