Ремонт виброплит и виброблоков для бетоноформовочной машины

В рамках данного проекта выполнен ремонт виброплит и виброблоков, задействованных в производстве строительных материалов.

Крупное предприятие, специализирующееся на выпуске изделий из мелкозернистого бетона методом полусухого вибропрессования.

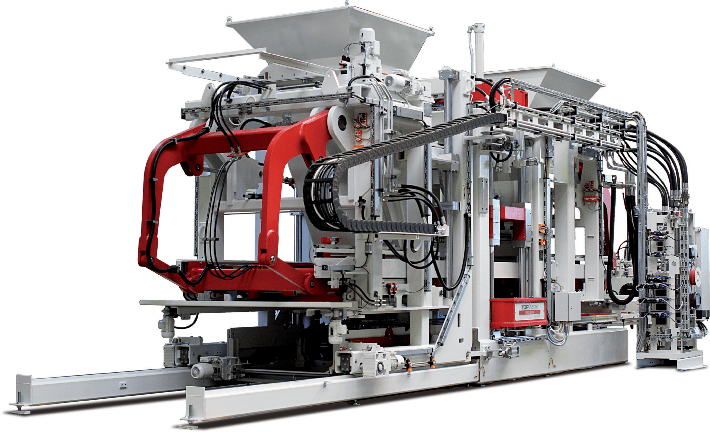

Ремонтируемые элементы являются составной частью бетоноформовочной машины MULTIMAT RH 2000-3 MVA производства Hess Group.

Оборудование оснащено двухсекционным вибростолом с системой Variotronic, обеспечивающей равномерное распределение нагрузки, а также контроллером MAC 8 от Bosch-Rexroth.

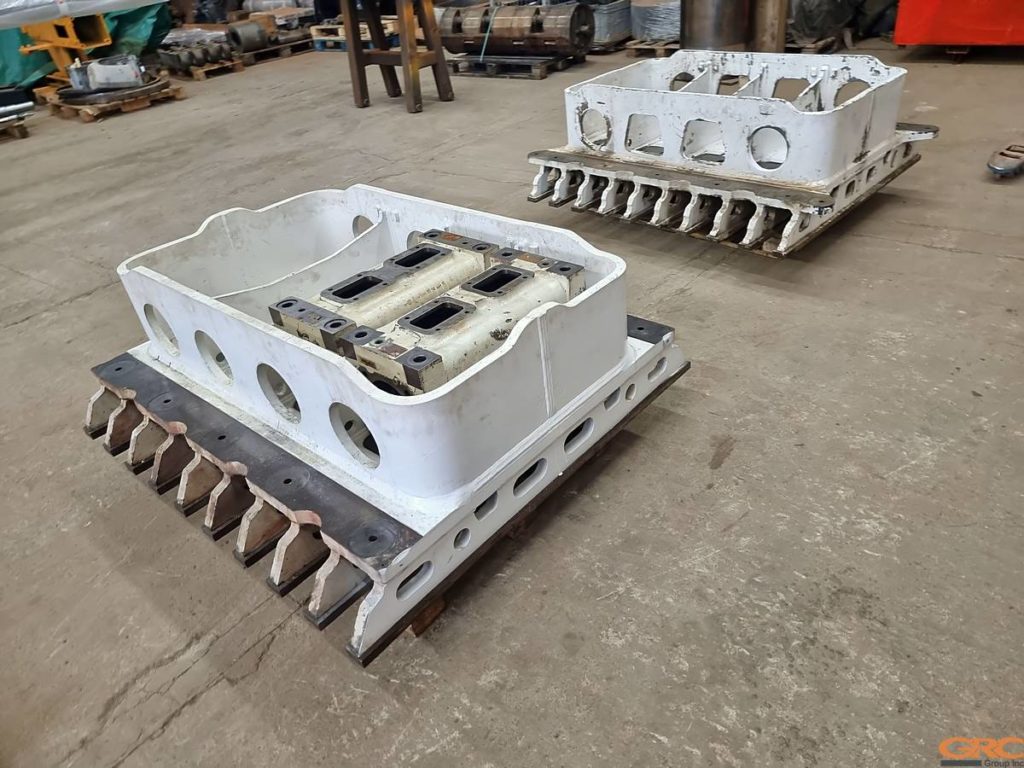

После согласования необходимой документации и проведения предварительных работ виброплиты и виброблоки были доставлены на производственную базу в г. Щёлково для проведения дефектоскопии.

В ходе дефектовки специалисты выявили следующие дефекты:

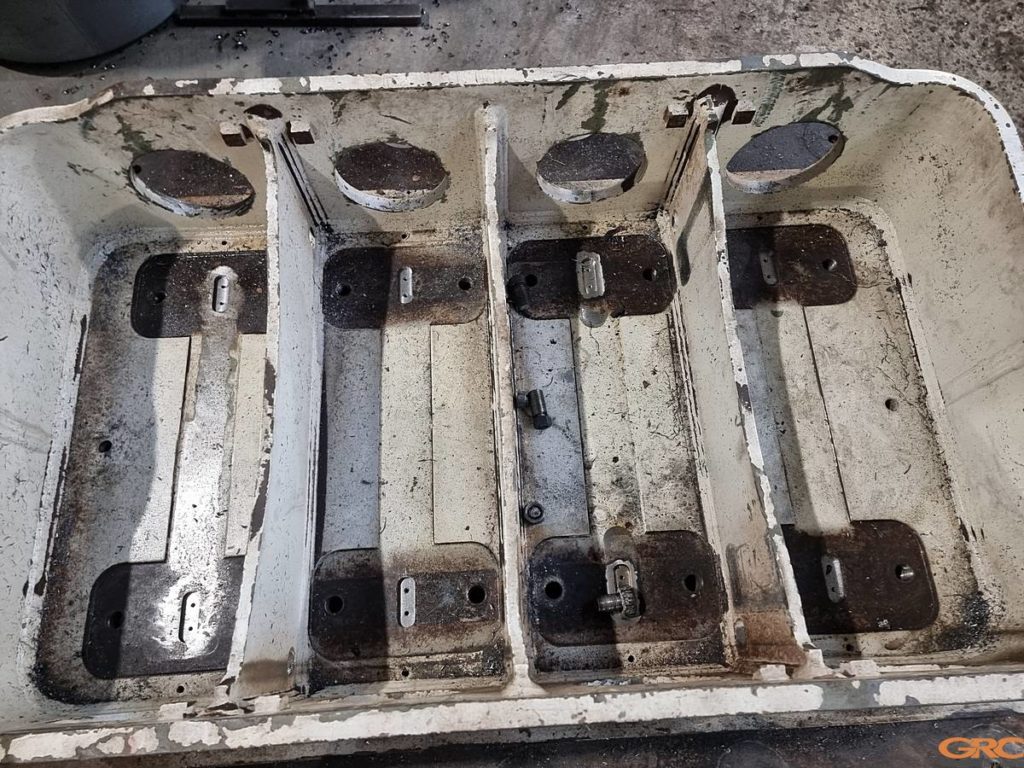

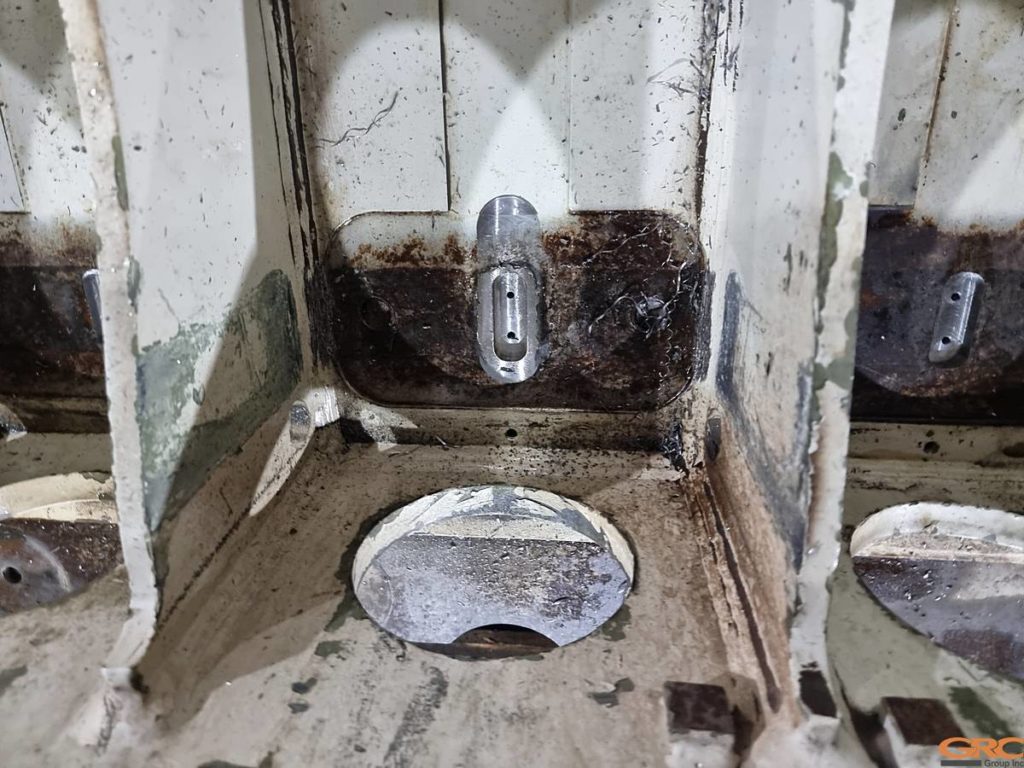

• Механический износ восьми шпонпазов на одной плите, аналогичные повреждения — на второй.

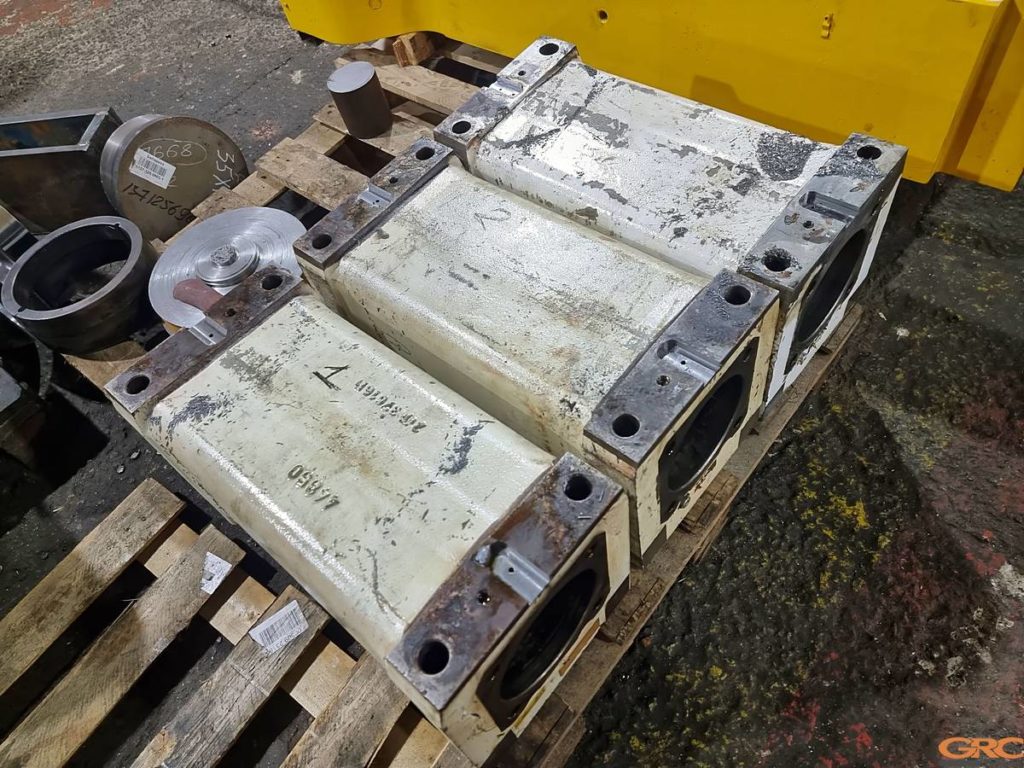

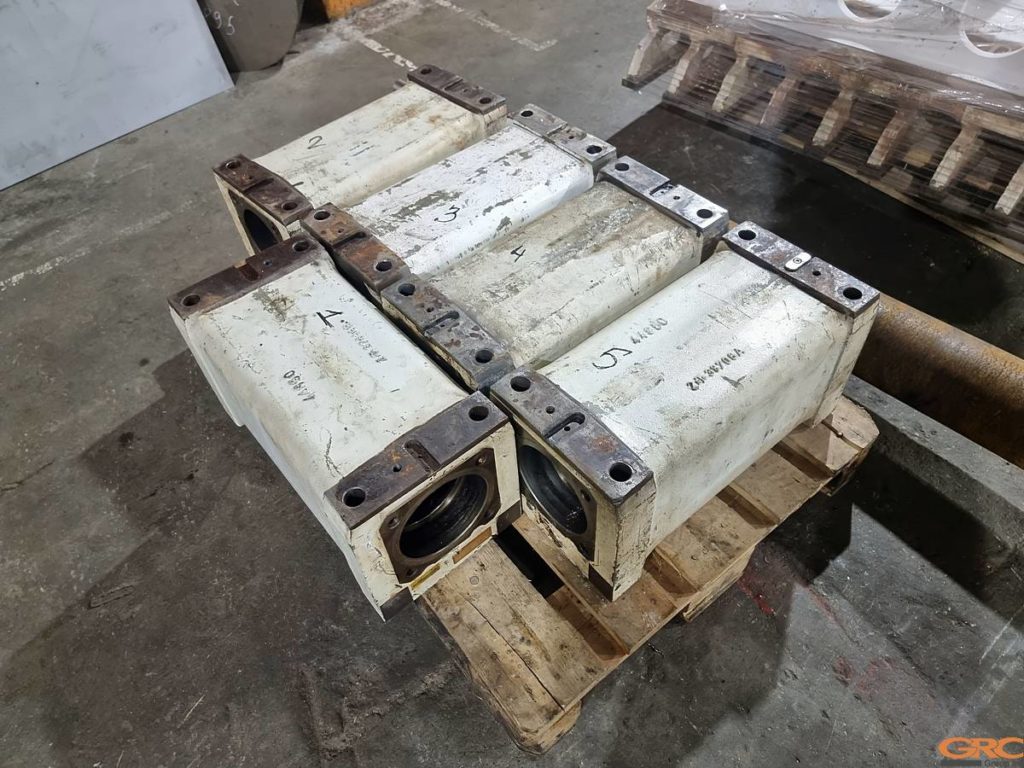

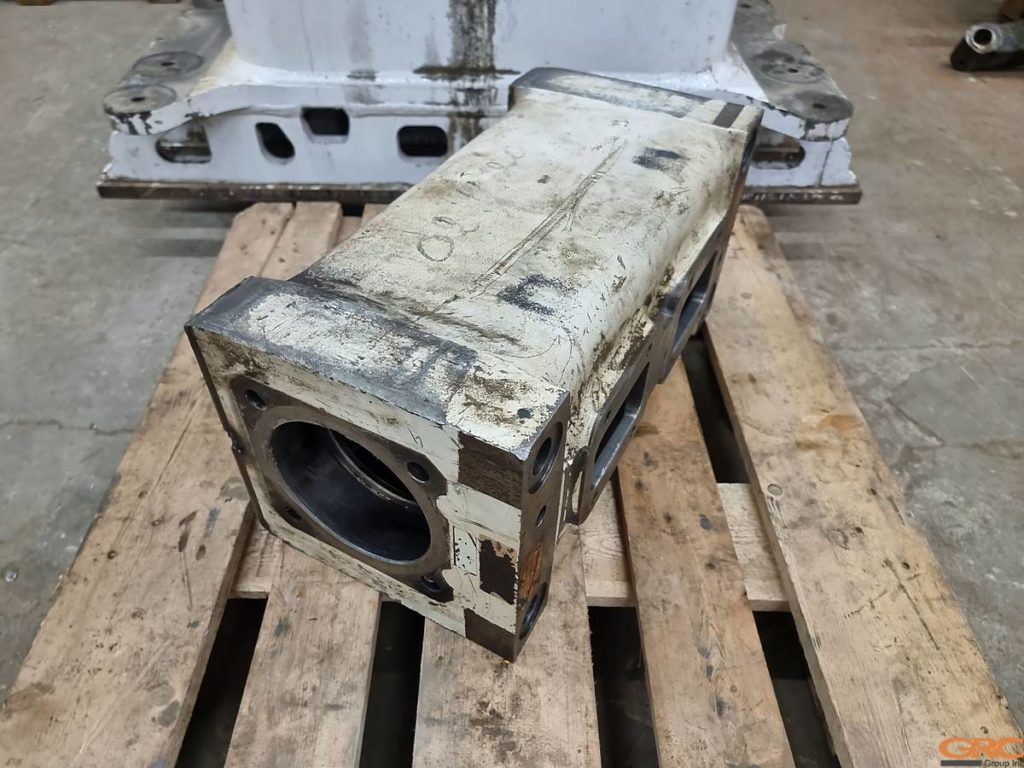

• Механический износ двух шпонпазов на каждом из пяти блоков (всего 10 повреждённых пазов).

Данный заказчик неоднократно обращался к нам для ремонта виброплит, однако применяемый ранее метод — наплавка с последующей проточкой — оказывался недостаточно долговечным.

Наши специалисты провели анализ проблемы, разработали и предложили совершенно иной способ ремонта.

Суть новой технологии заключалась в увеличении размеров опоры за счёт расширения шпонпазов и создания дополнительных крепёжных отверстий.

Клиент одобрил предложенный вариант, и мы приступили к выполнению работ.

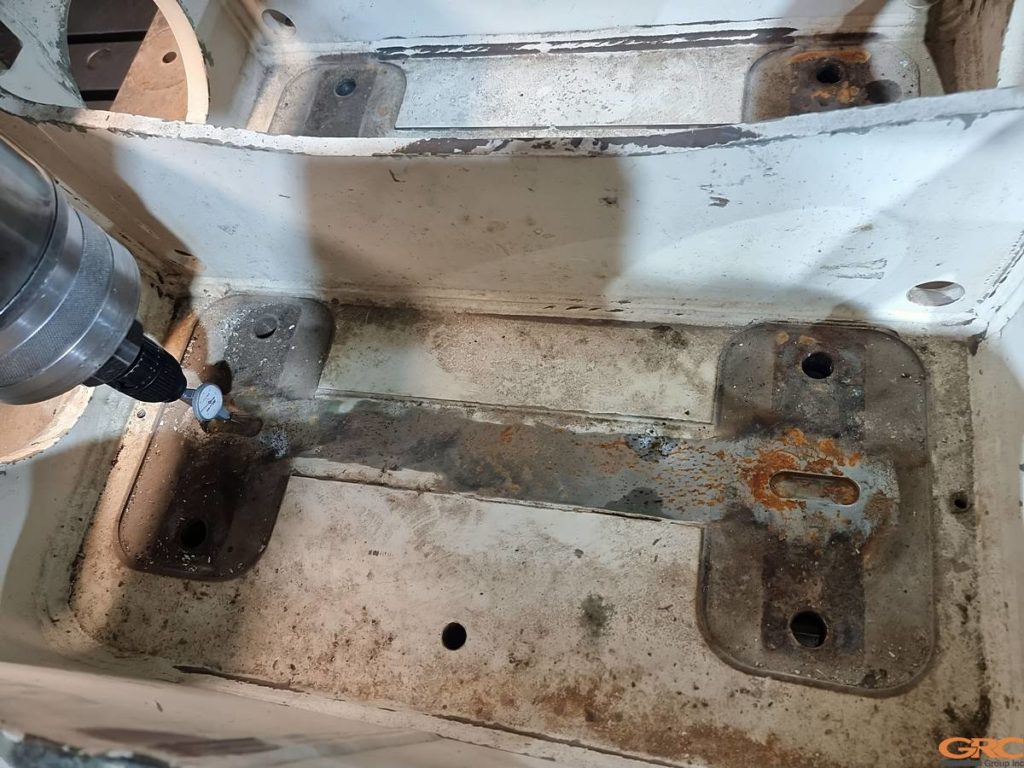

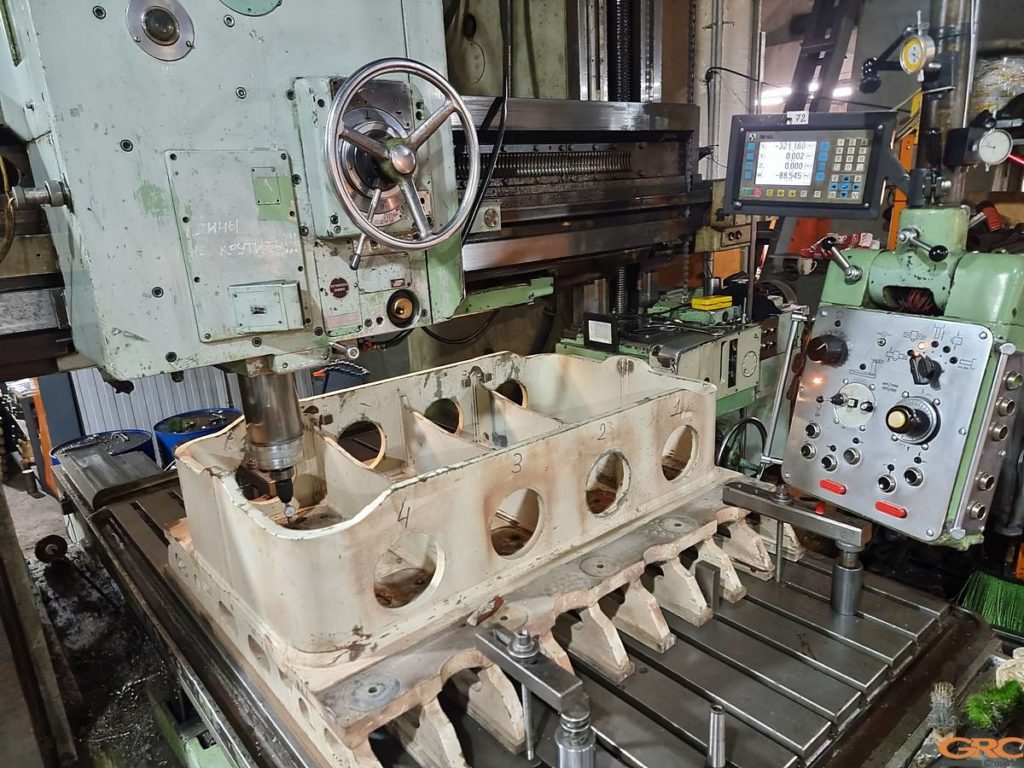

Специалисты выполнили углубление и расширение восьми шпонпазов, после чего в каждом из них просверлили по два резьбовых отверстия и нарезали резьбу.

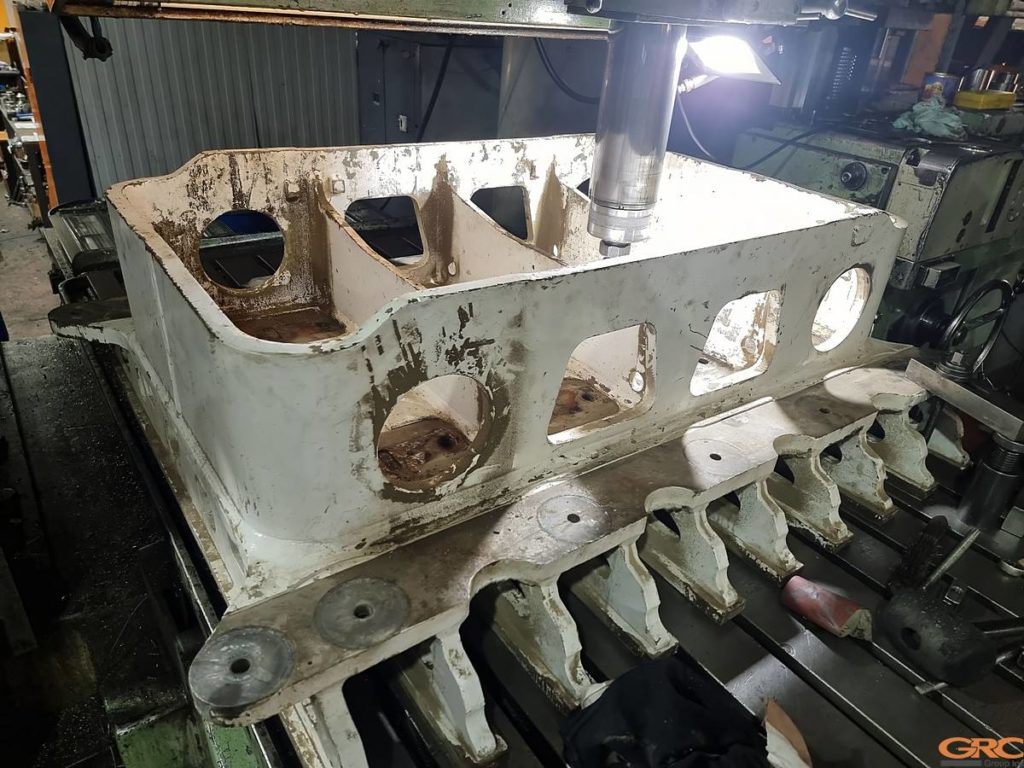

На этом этапе шпонпазы были расширены без углубления, а затем подверглись фрезеровке до чистовых размеров в соответствии с чертежной документацией.

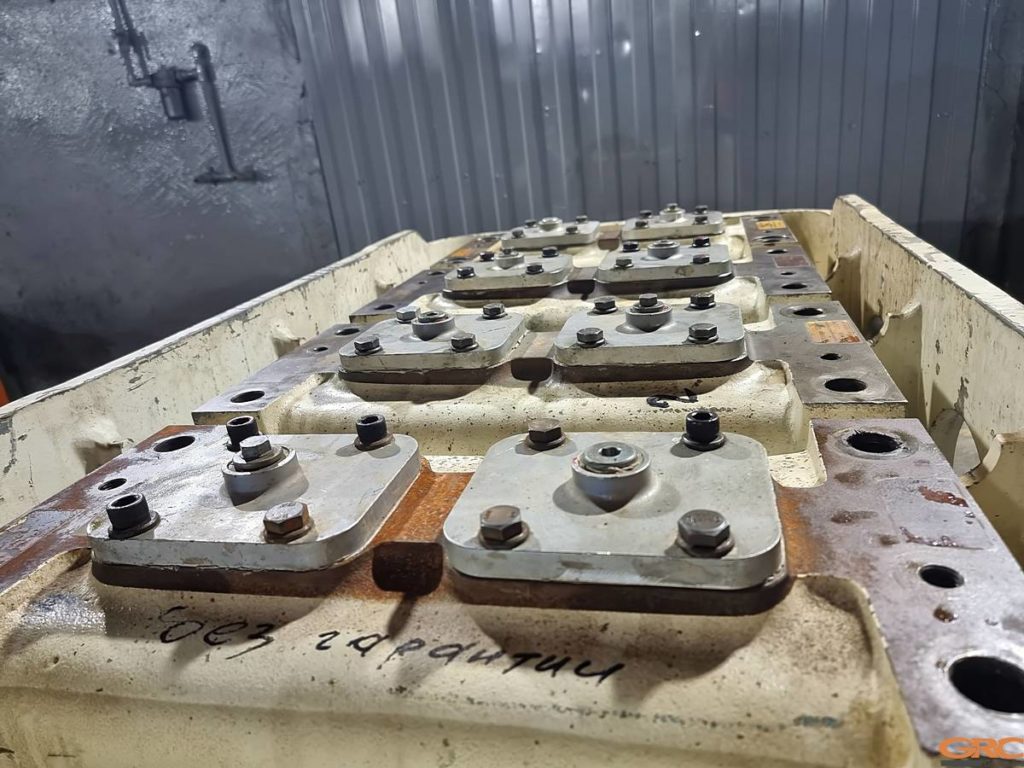

После завершения всех механических операций специалисты провели контроль качества выполненных работ.

Проверка включала замеры и сверку параметров с техническим заданием.
