Ремонт вибропогружателя PVE 40 VM

23553

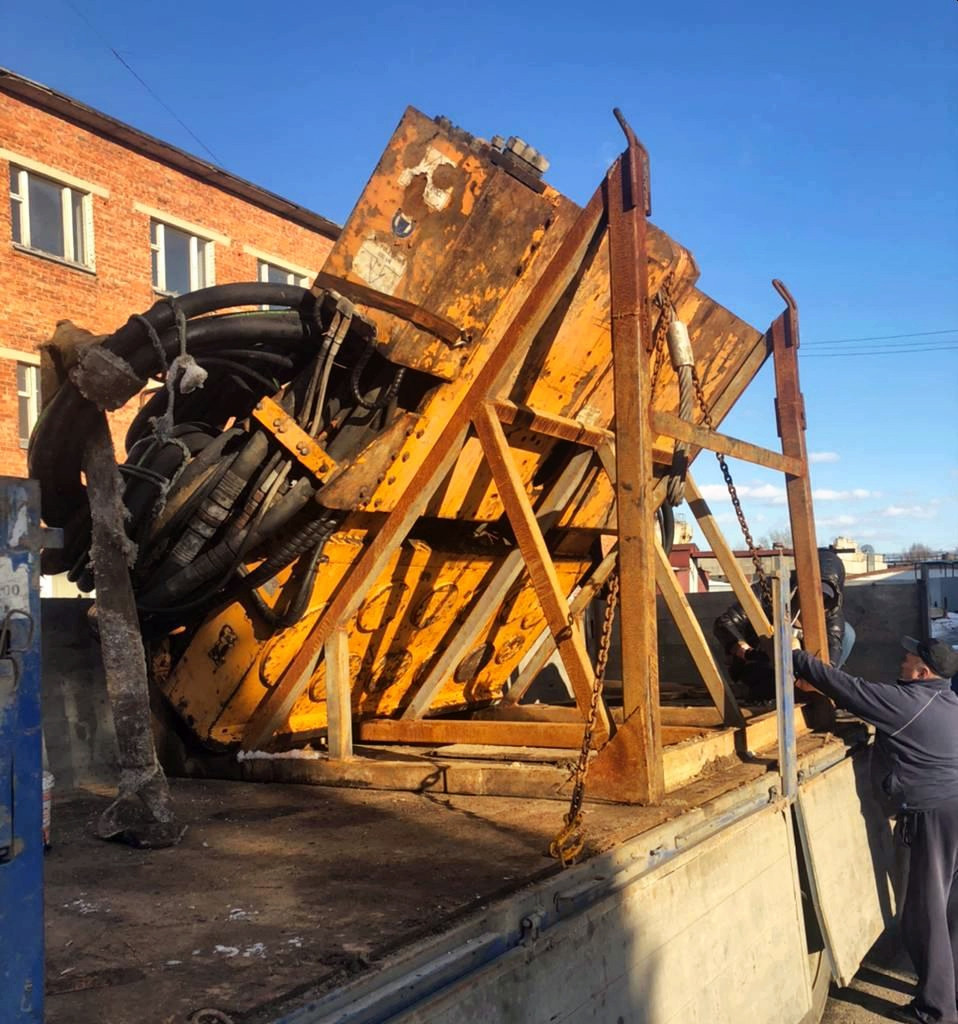

В наше производство привезли безрезонансный вибропогружатель PVE 40 VM производителя Dieseko Group B.V. (Нидерланды).

Вибрацию создают установленные в редукторе, несбалансированные грузы (дисбалансы), которые одновременно вращаются в противоположных направлениях.

Со временем, подшипник, как и любая движущаяся часть машины, износился и деформировался, в результате чего, повредились посадочное место и шейка вала дисбаланса.

Задачи:

• Восстановить два посадочных места под подшипники на одной оси;
• Изготовить новый вал дисбаланса.

Ремонт вибропогружателя PVE 40 VM выполняем по следующей технологии:

☑ Прорабатываем конструкторскую документацию;

☑ Разбираем вибропогружатель и демонтируем крышки дисбалансов;

☑ Выставляем возбудительную коробку на координатно-расточный станок и готовим посадочные места под наплавку;

☑ Специально подобранным материалом провариваем посадочные места;

Восстановить два посадочных места под подшипники на одной оси станке ДИП-500;

☑ Растачиваем посадочные места в рабочие диаметры на координатно-расточном станке;

☑ Запрессовываем при помощи жидкого азота, предварительно изготовленный вал;

☑ Прочищаем и промываем маслоканалы, фильтра и насосы.

☑ Собираем вибропогружатель, проводим исходящий контроль и отправляем заказчику.

Фотографии ремонта вибропогружателя PVE 40 VM:
