Технология восстановления осей модульных вибропогружателей

17615

Восстановление посадочных мест (осей) под подшипники.

Конструкция вибропогружателя состоит из 3-х частей:

корпус, средняя крышка, верхняя крышка.

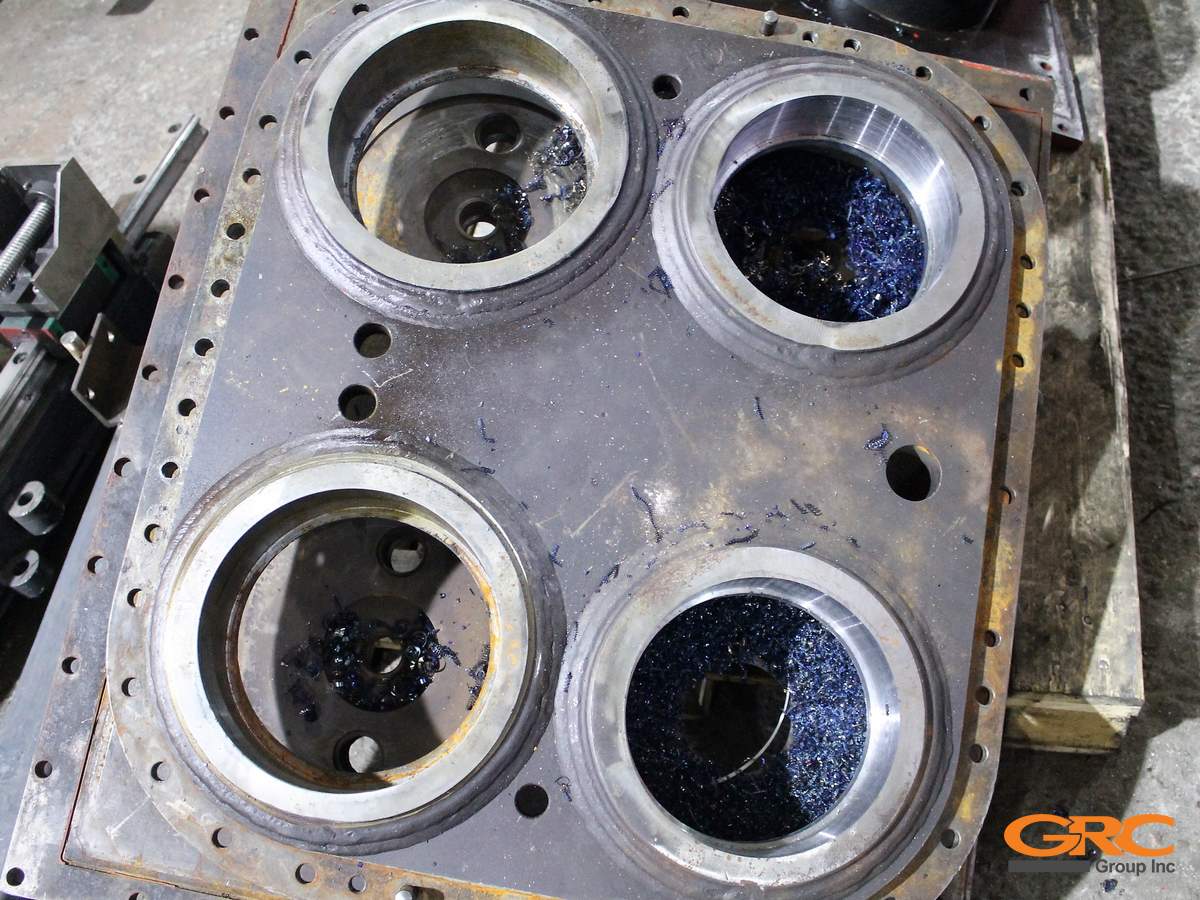

В корпусе и средней крышке находятся посадочные места самоустанавливающихся подшипников, в верхней крышке установочное место приводного двигателя.

Технология восстановления осей вибропогружателя:

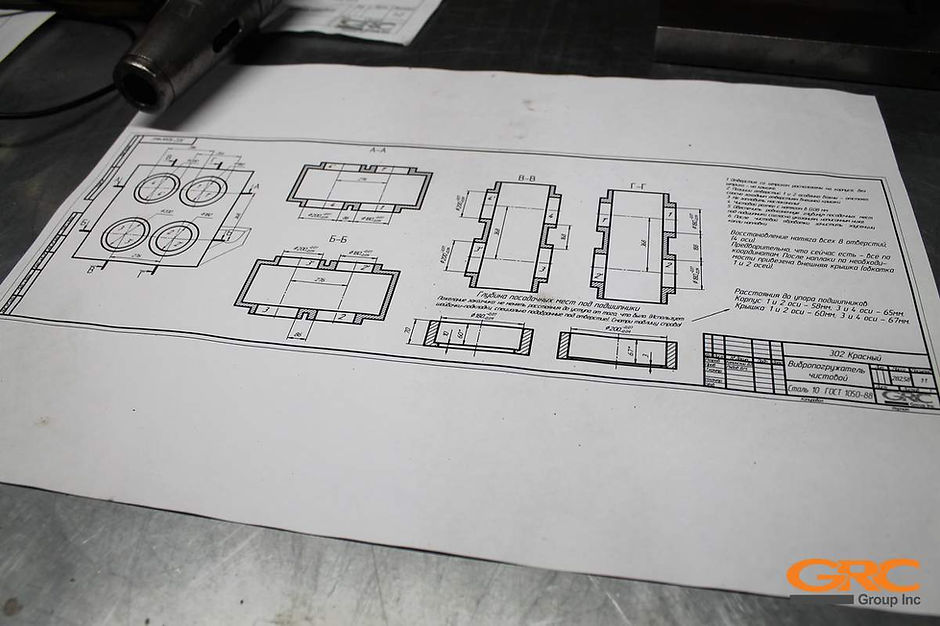

1. Снимаем размеры, координаты, прорабатываем конструкторскую документацию;

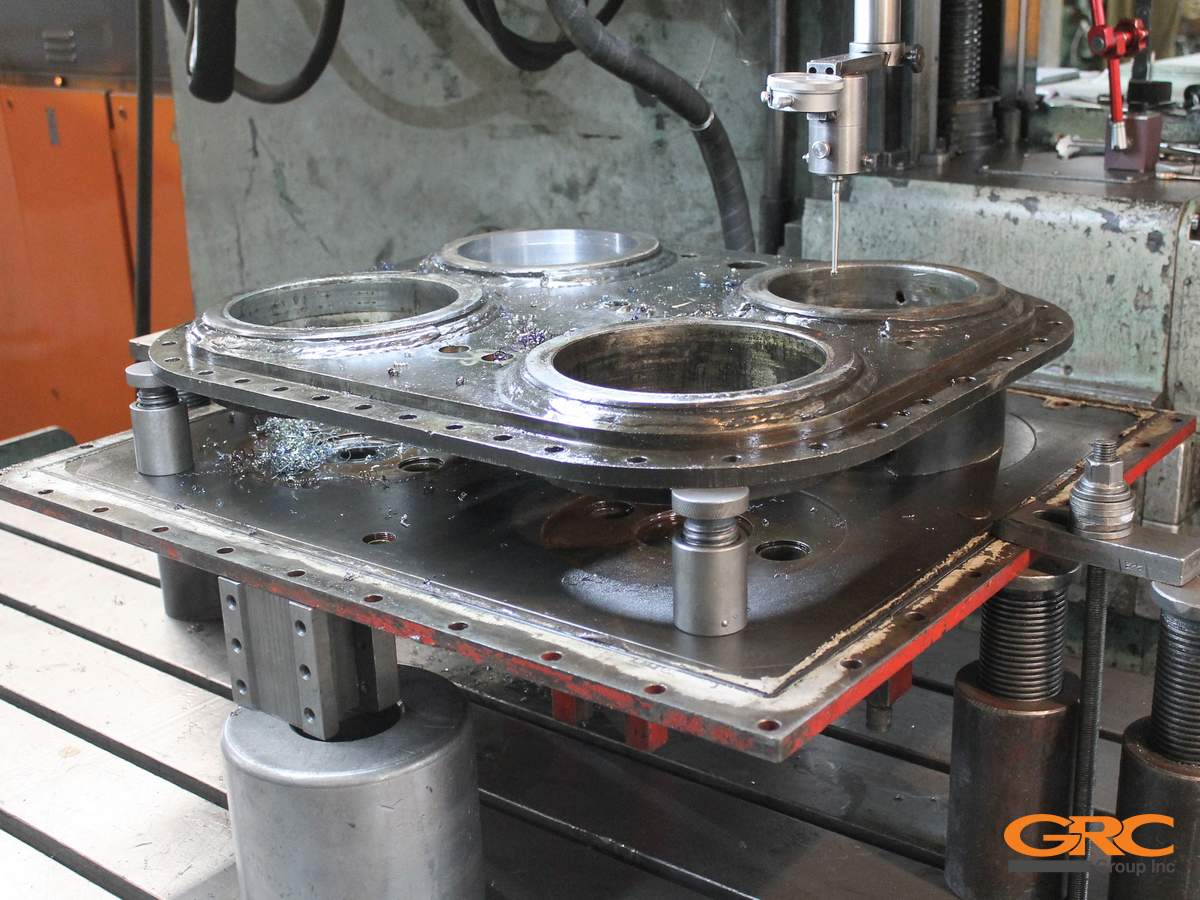

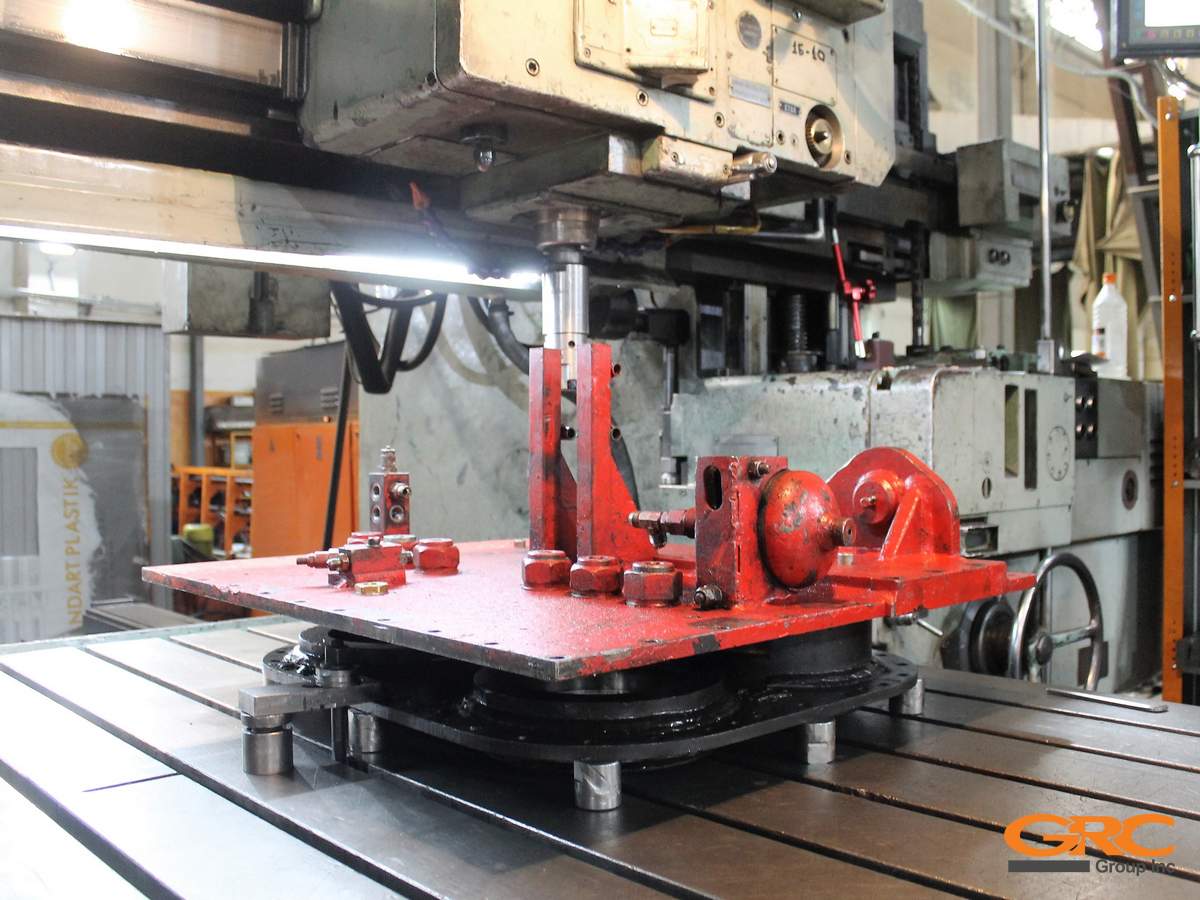

2. Собираем среднюю и верхнюю крышки (на штифты и болты), устанавливаем на координатно-расточной станок и проводим предварительную расточку посадочных мест, в сборе по отверстию на верхней крышке. Делаем контрольную проточку на средней крышке в таком месте, чтобы при наплавке ее не затронули.

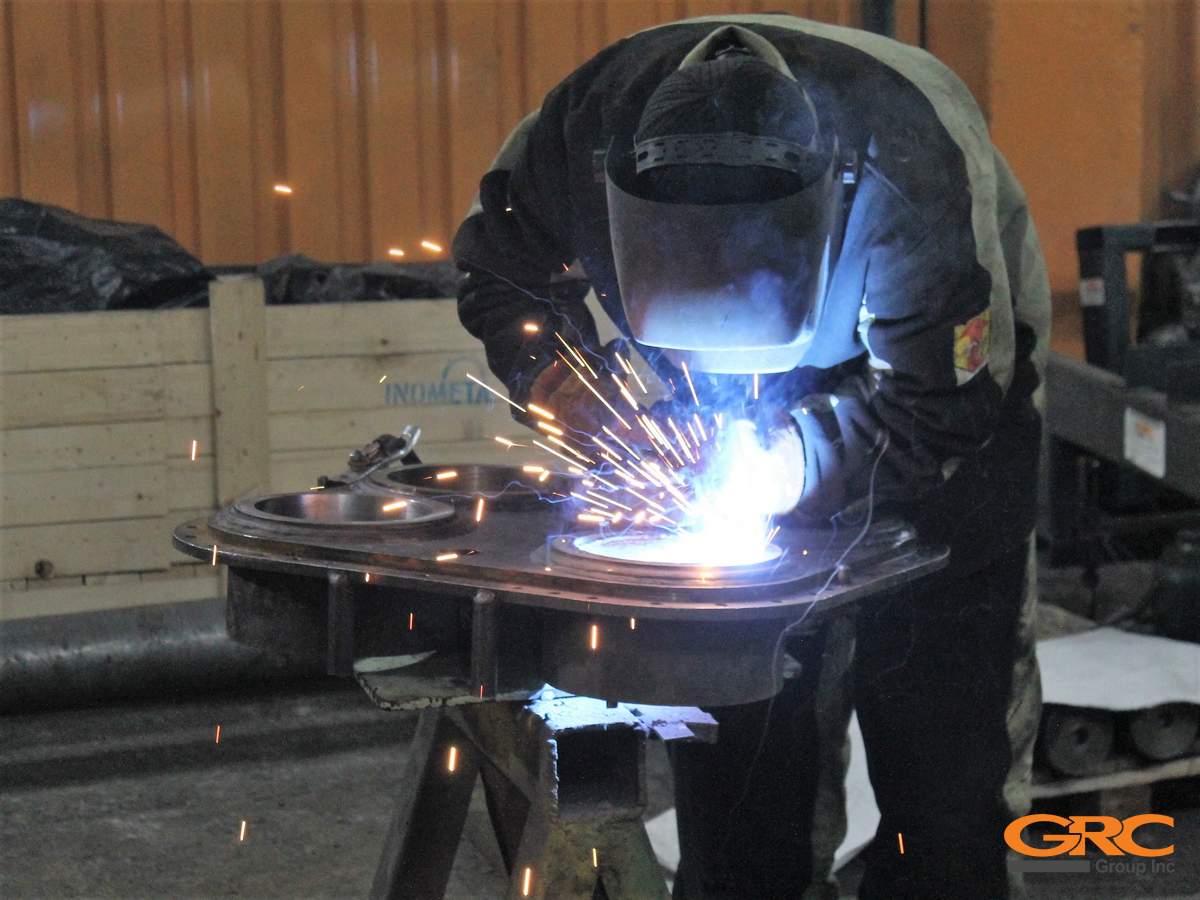

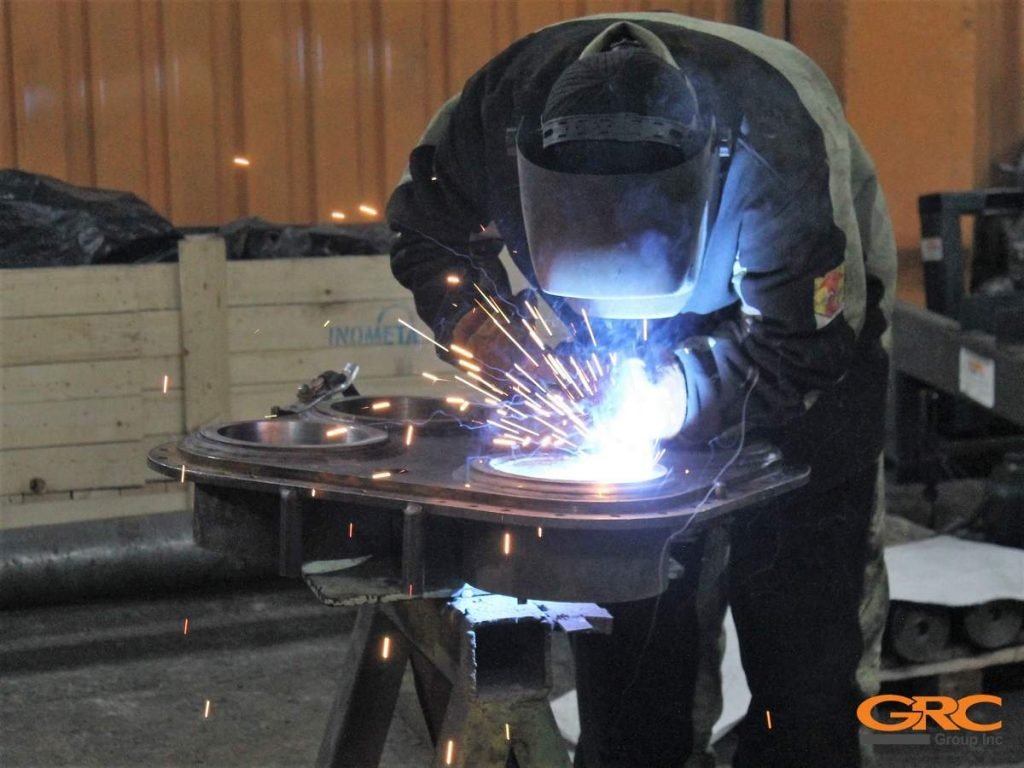

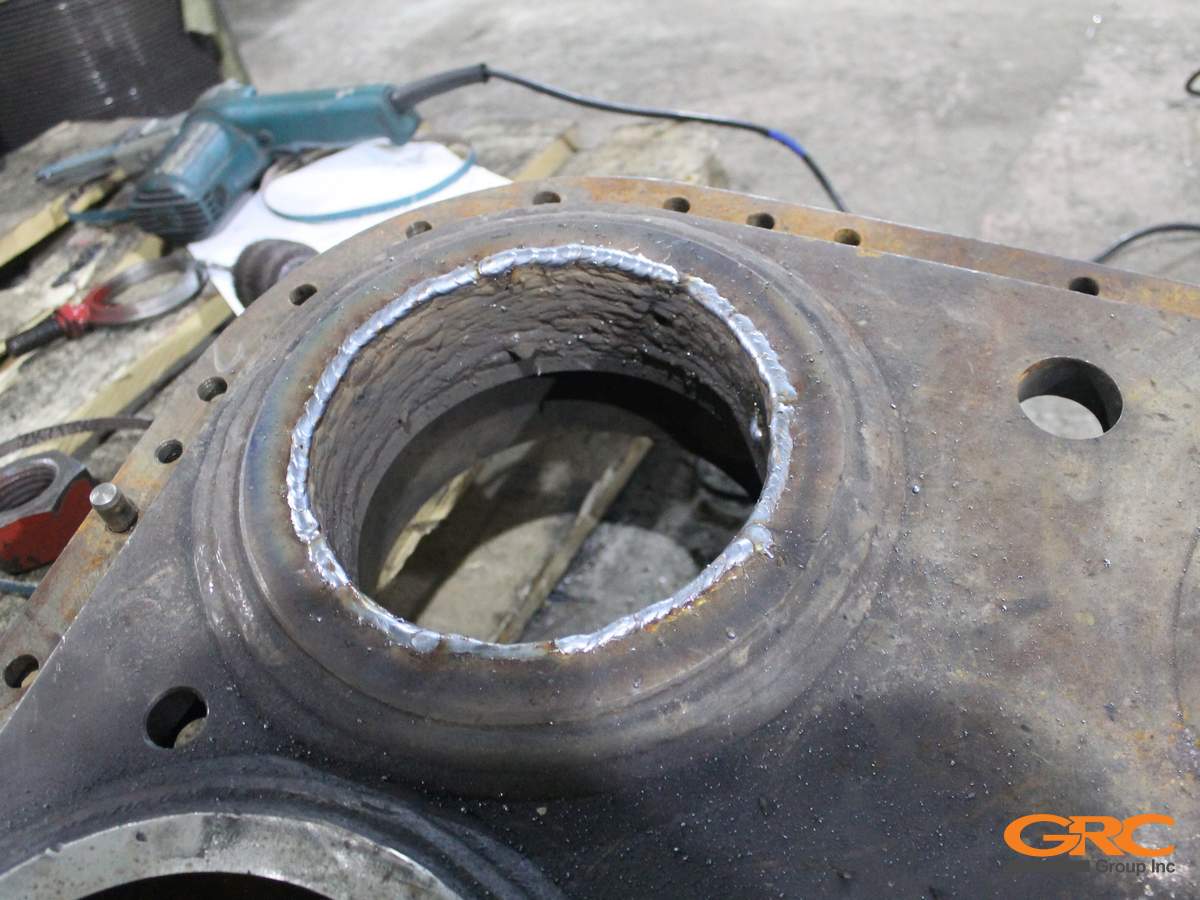

3. Наплавляем посадочные места в корпусе и в задней крышке вибропогружателя.

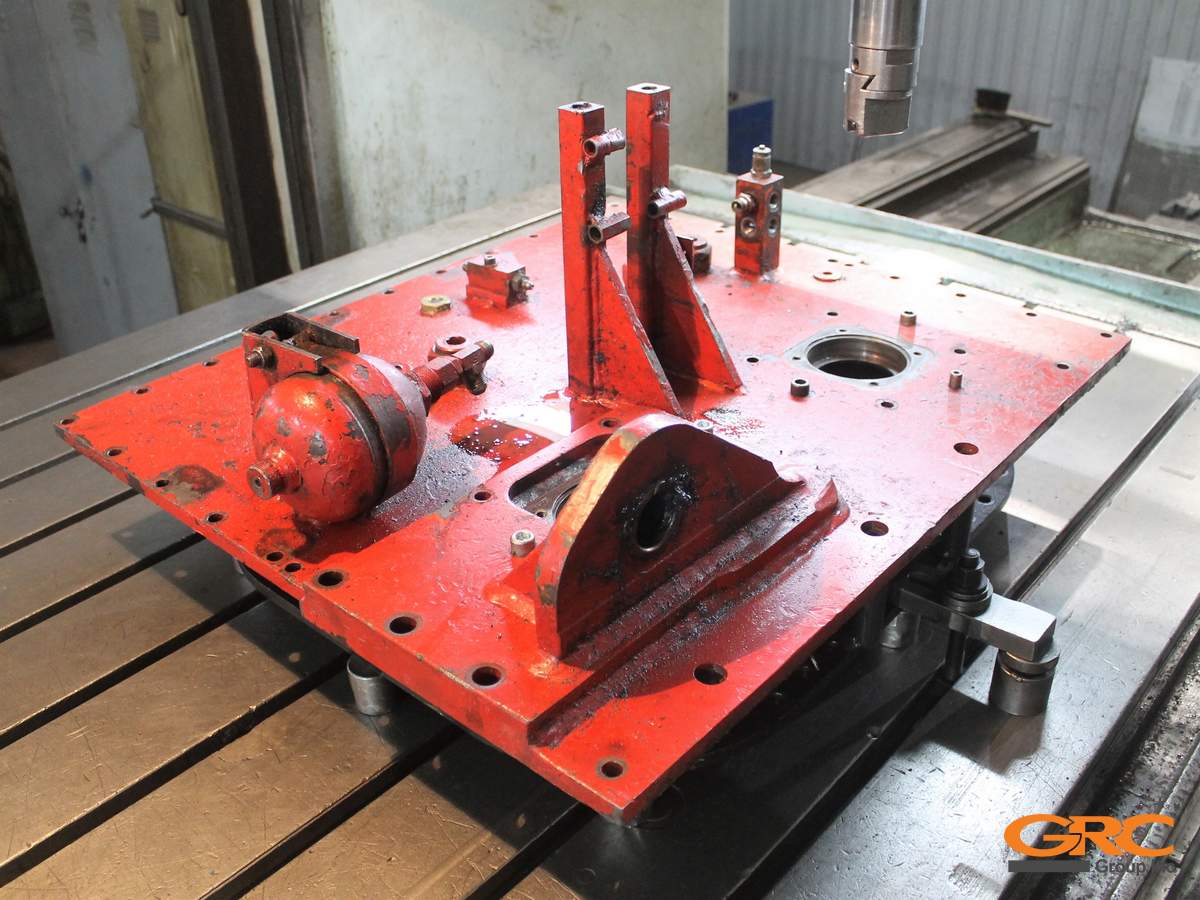

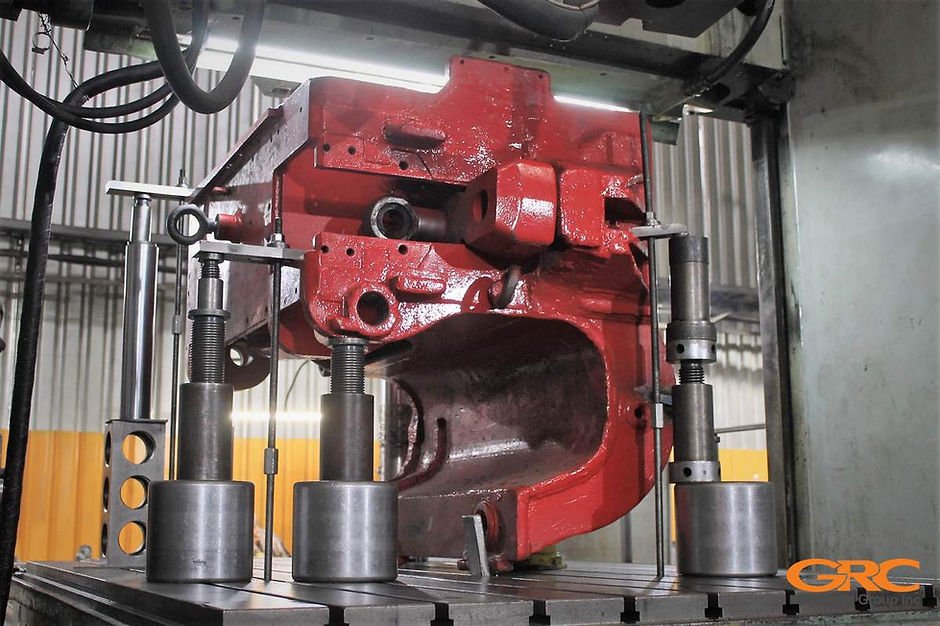

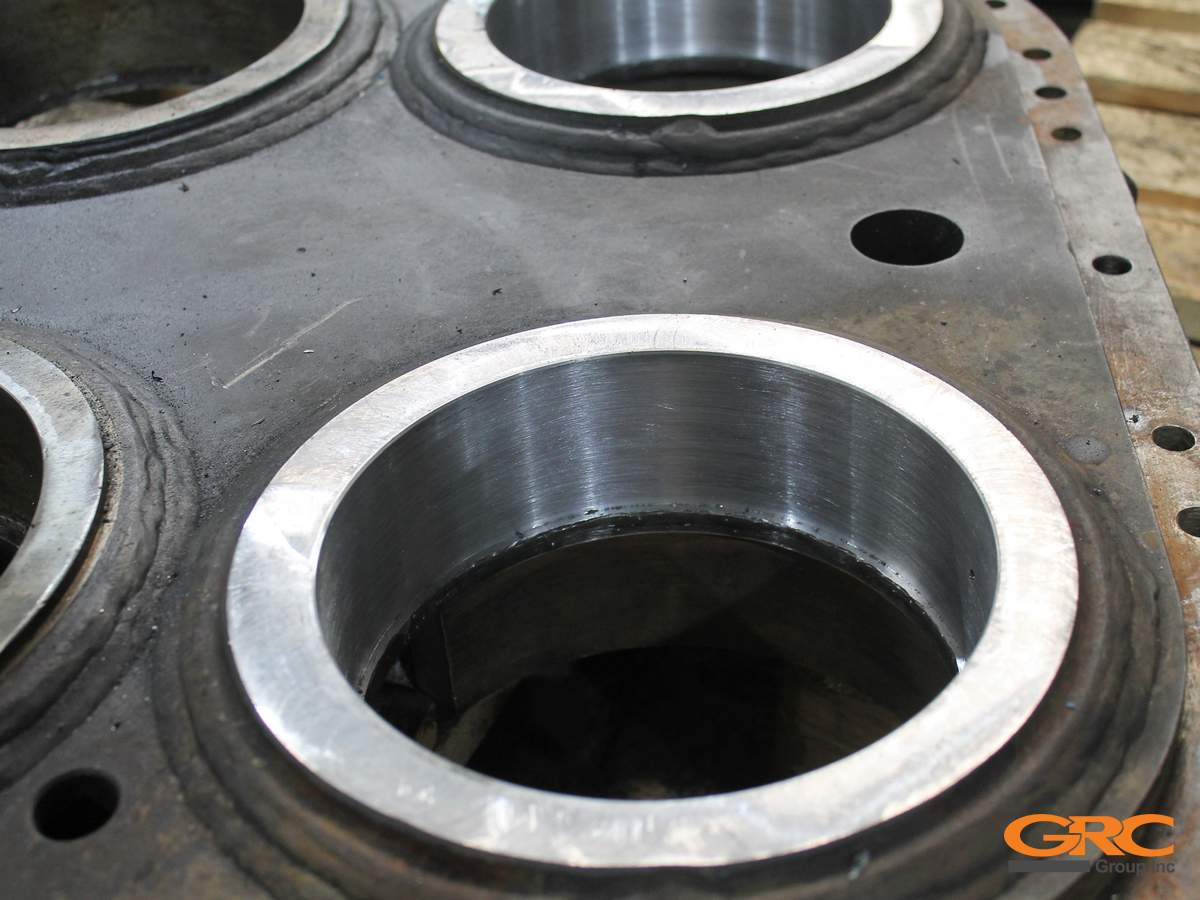

4. После наплавки устанавливаем корпус, среднюю и верхнюю крышку в сборе на координатно-расточной станок, для чистовой расточки.

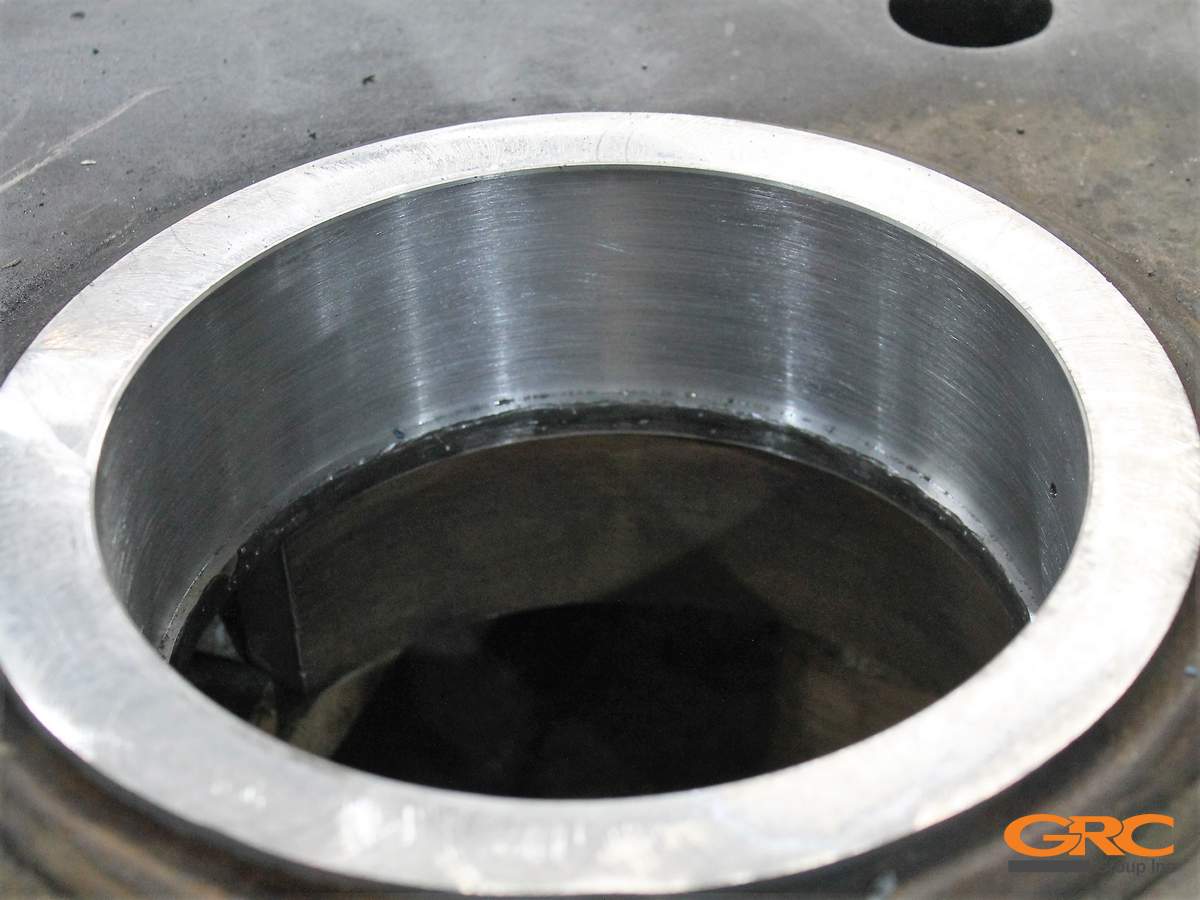

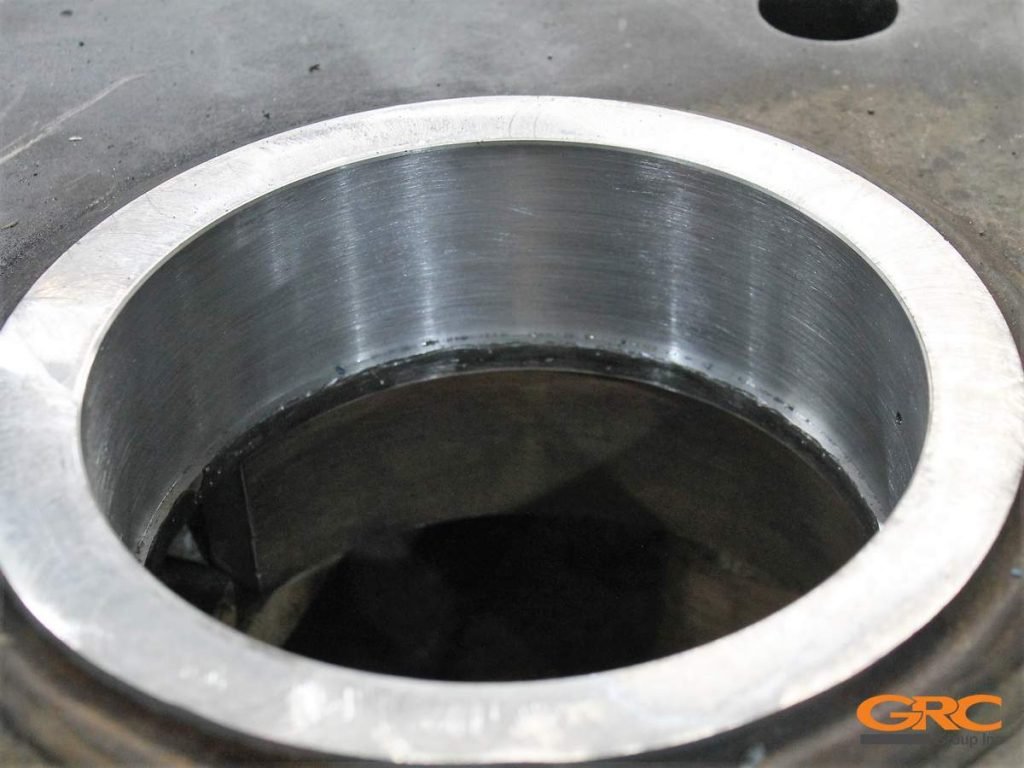

Растачиваем посадку по отверстию в верхней крышке, затем снимаем обе крышки и по тем же координатам растачиваем отверстия в корпусе.

Среднюю крышку растачиваем в оси с контрольной проточкой.

Для восстановления посадочных мест подшипников, находящихся на одной оси, но в разных частях: корпусе и средней крышке, важно чтобы ось совпадала по всем трем частям вибропогружателя.

Автор: Стецов А.К.
