Токарная обработка сферы при изготовлении винтов для ремонта шатунов пресса

При восстановлении двух шатунных узлов потребовалось не только отремонтировать изношенные резьбовые соединения, но и изготовить новые винты сложной формы. На токарном станке с ЧПУ мы сформировали резьбовую часть и выполнили токарную обработку сферы Ø115 мм.

Какая была задача

Шатуны относятся к кривошипно-шатунному механизму пресса. Они передают движение и усилие от кривошипного вала к ползуну, который выполняет рабочий ход при штамповке металла. В нижней части узла расположено резьбовое соединение с регулировочным винтом.

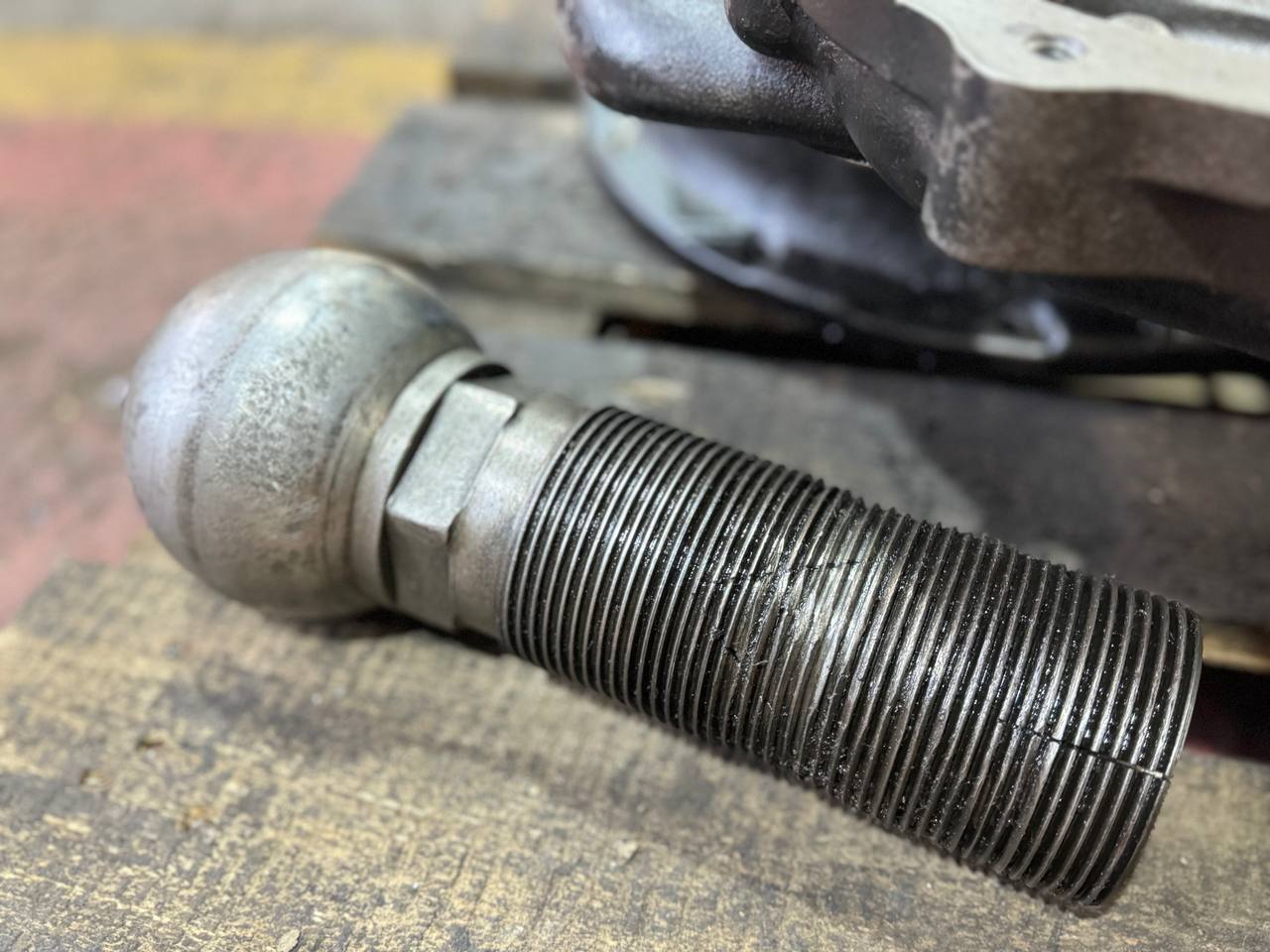

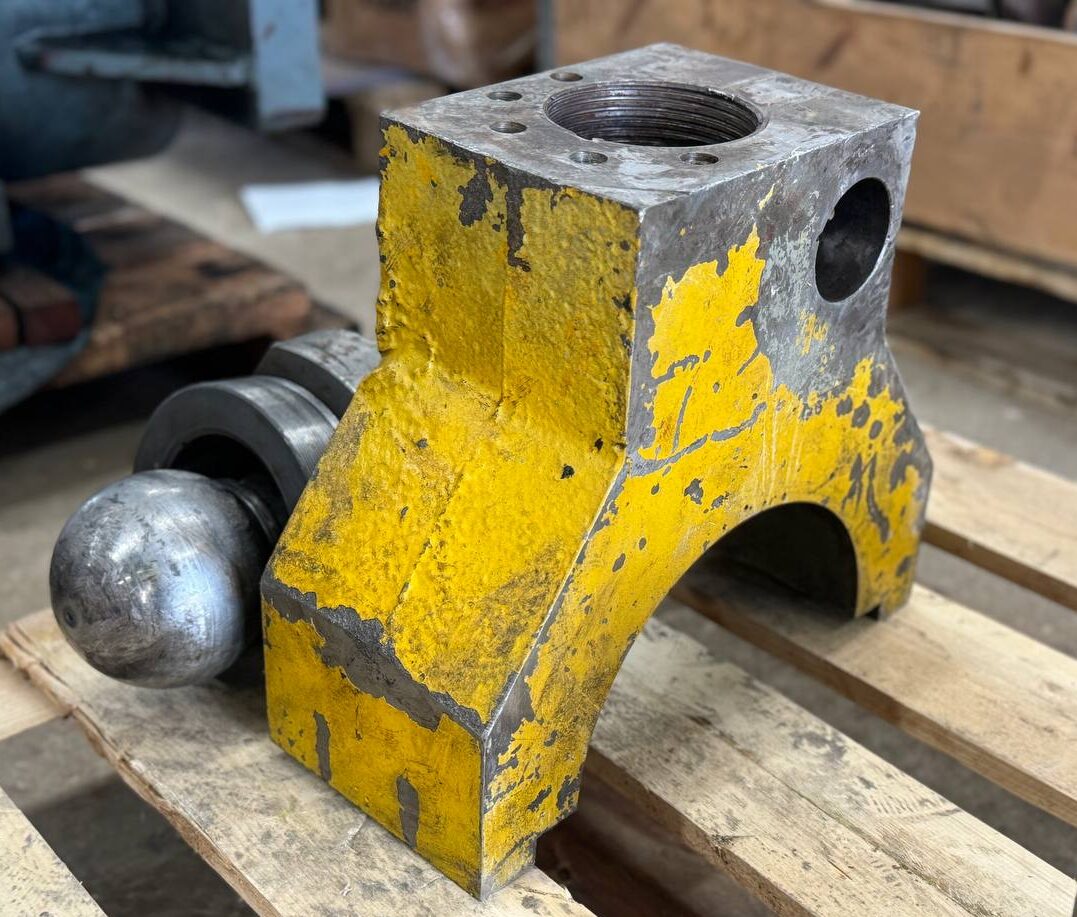

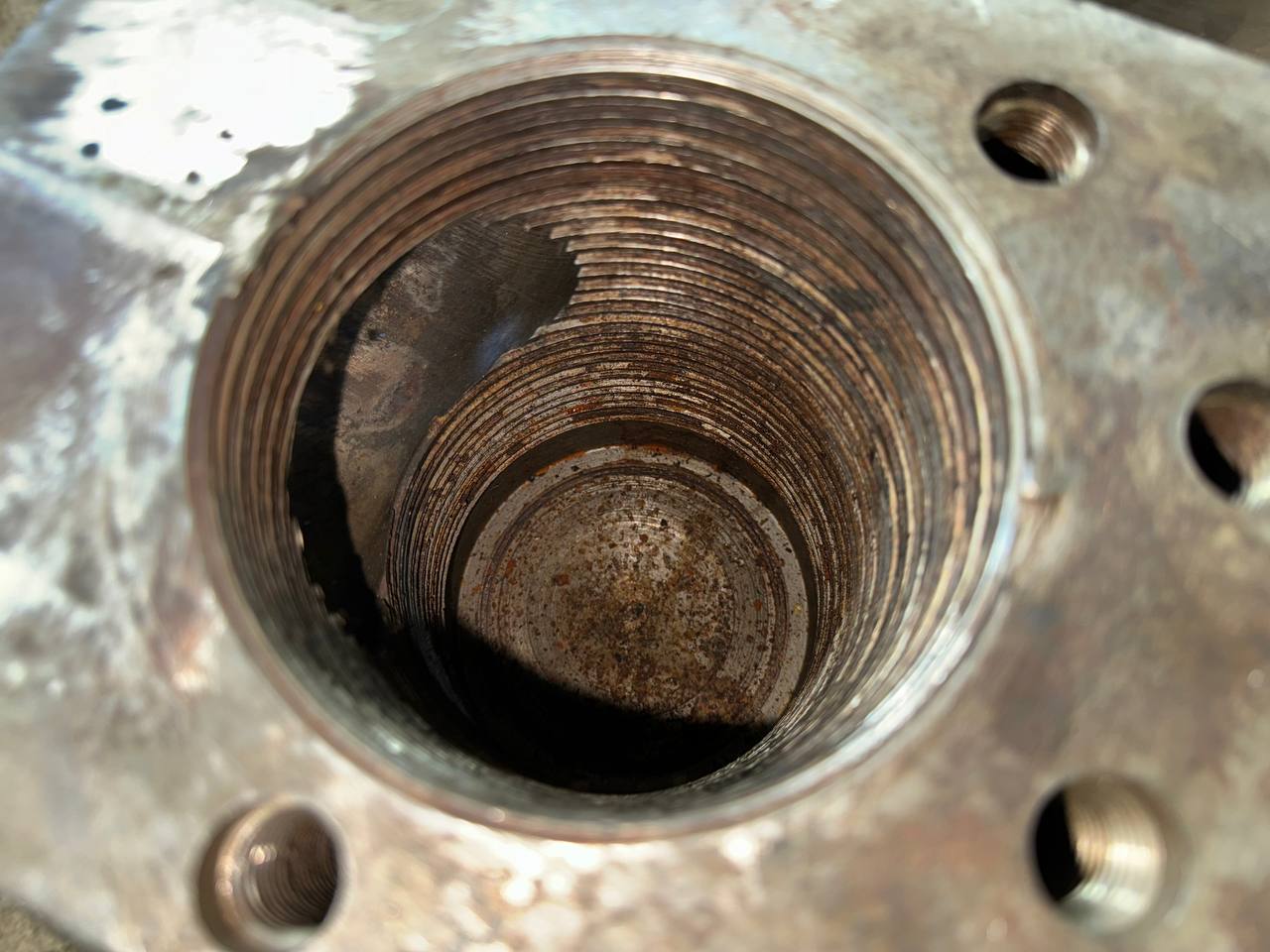

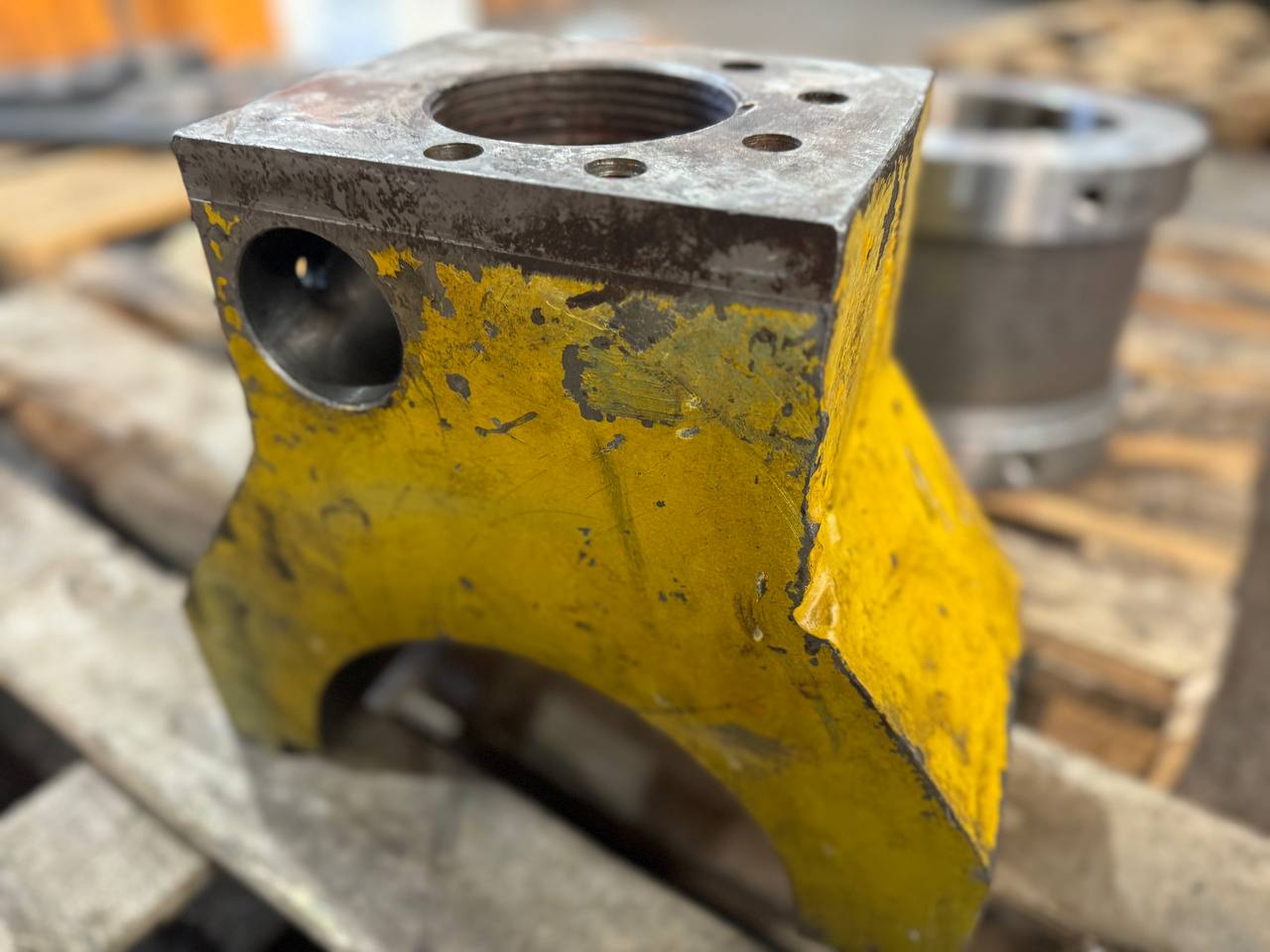

В ремонт поступили два шатуна с повреждённой резьбой. Требовалось восстановить соединение, сохранить существующие хомуты и изготовить новые винты.

Что сделали

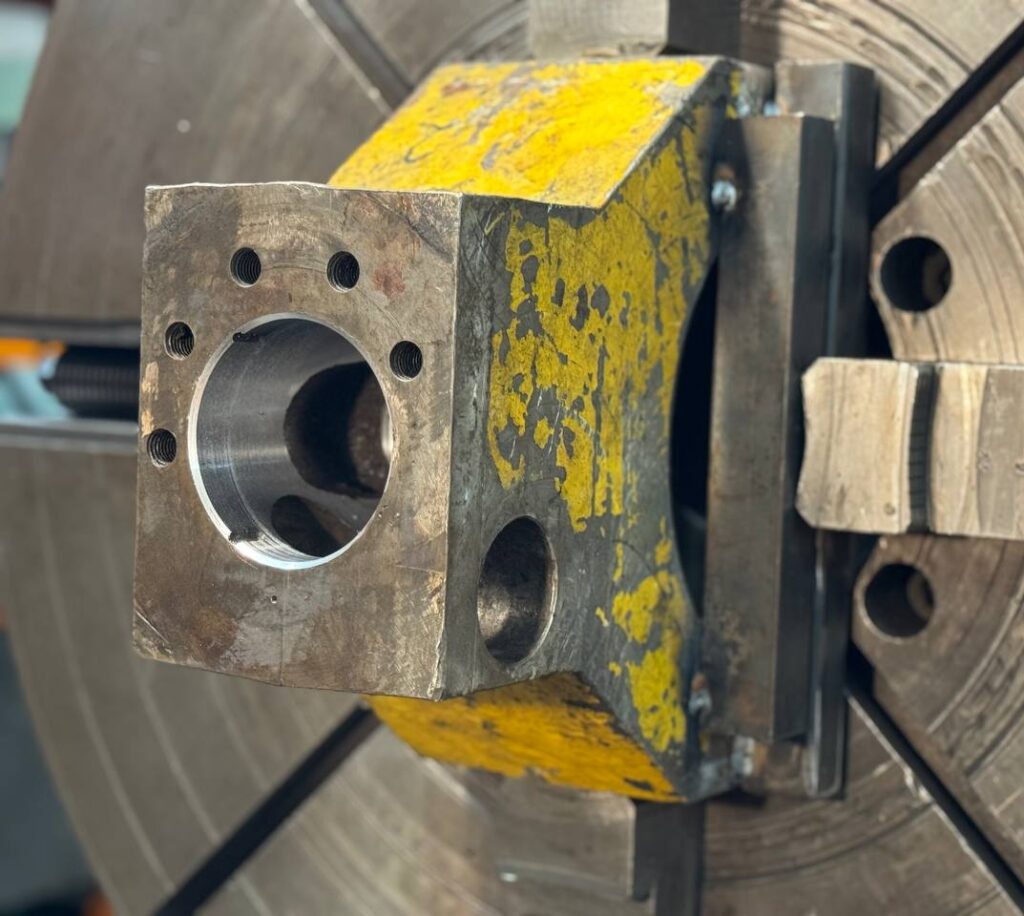

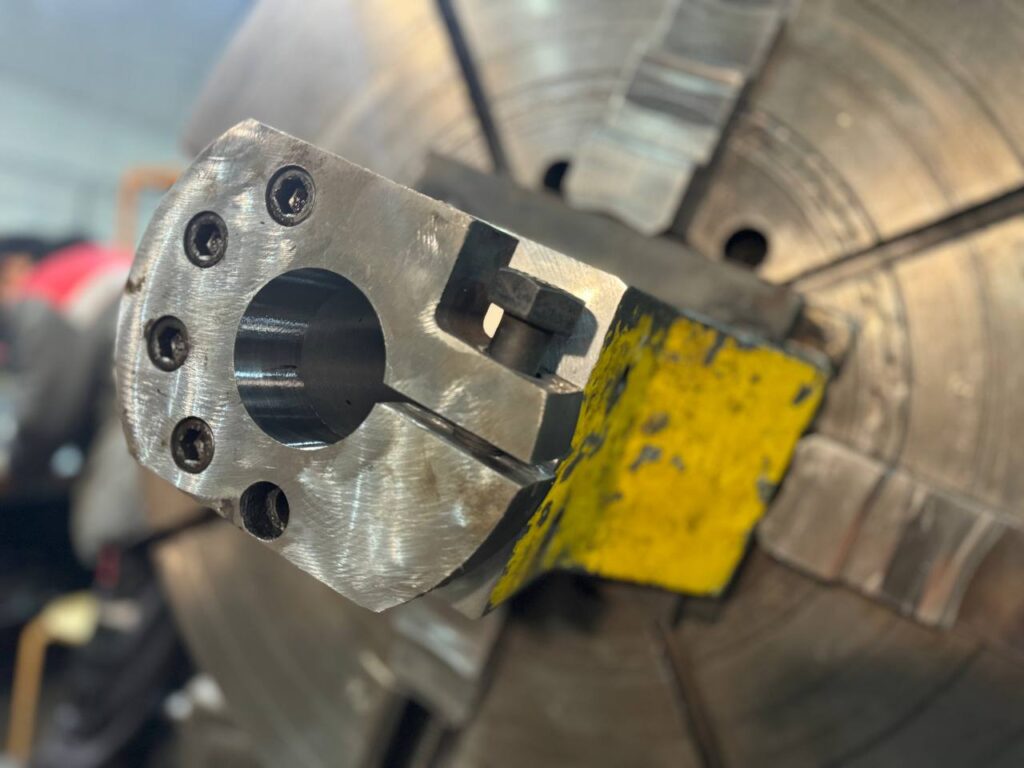

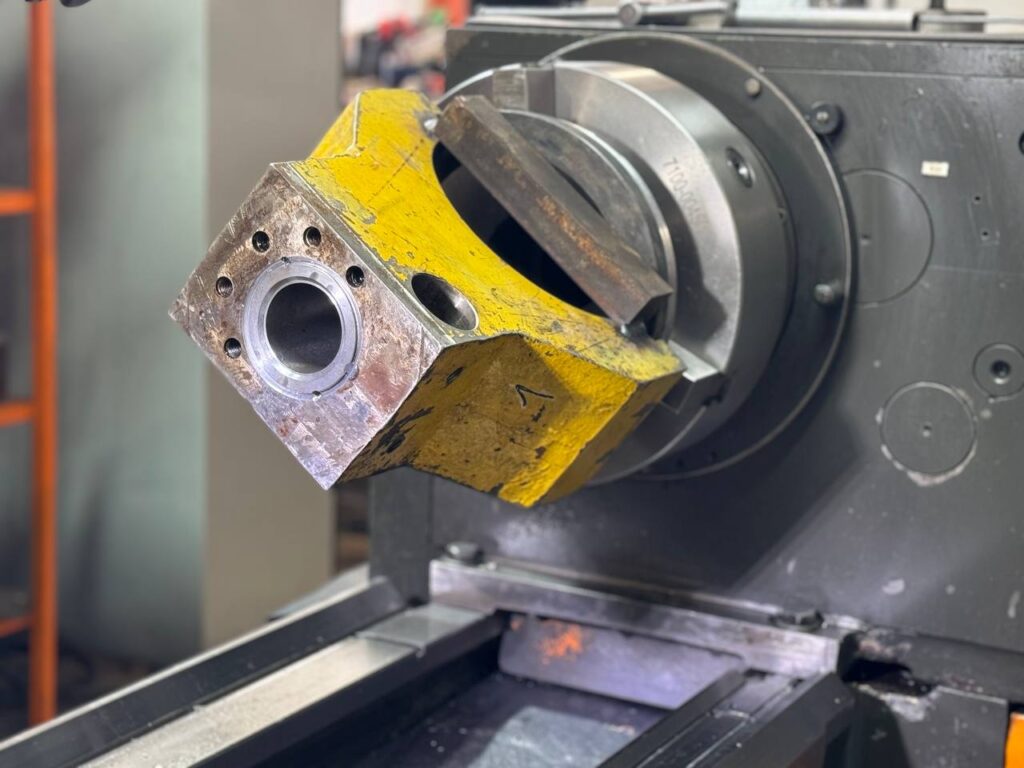

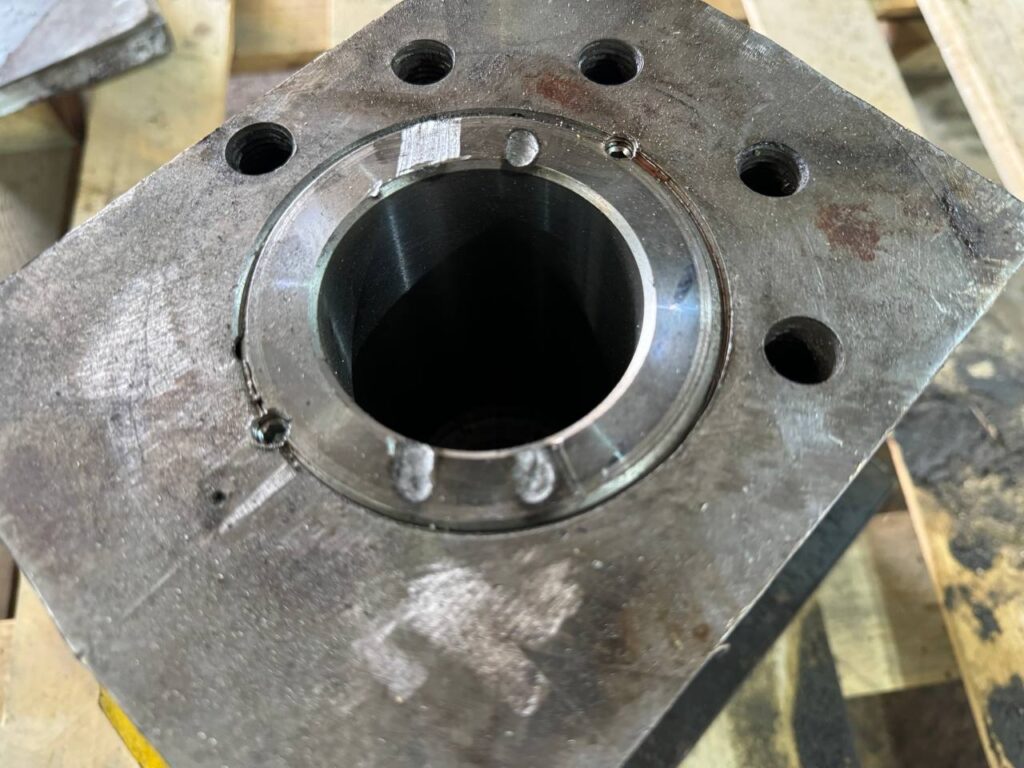

Сначала изготовили специальную оснастку для установки шатуна на токарный станок. После базирования высверлили заломыш, расточили повреждённую зону и нарезали новую резьбу.

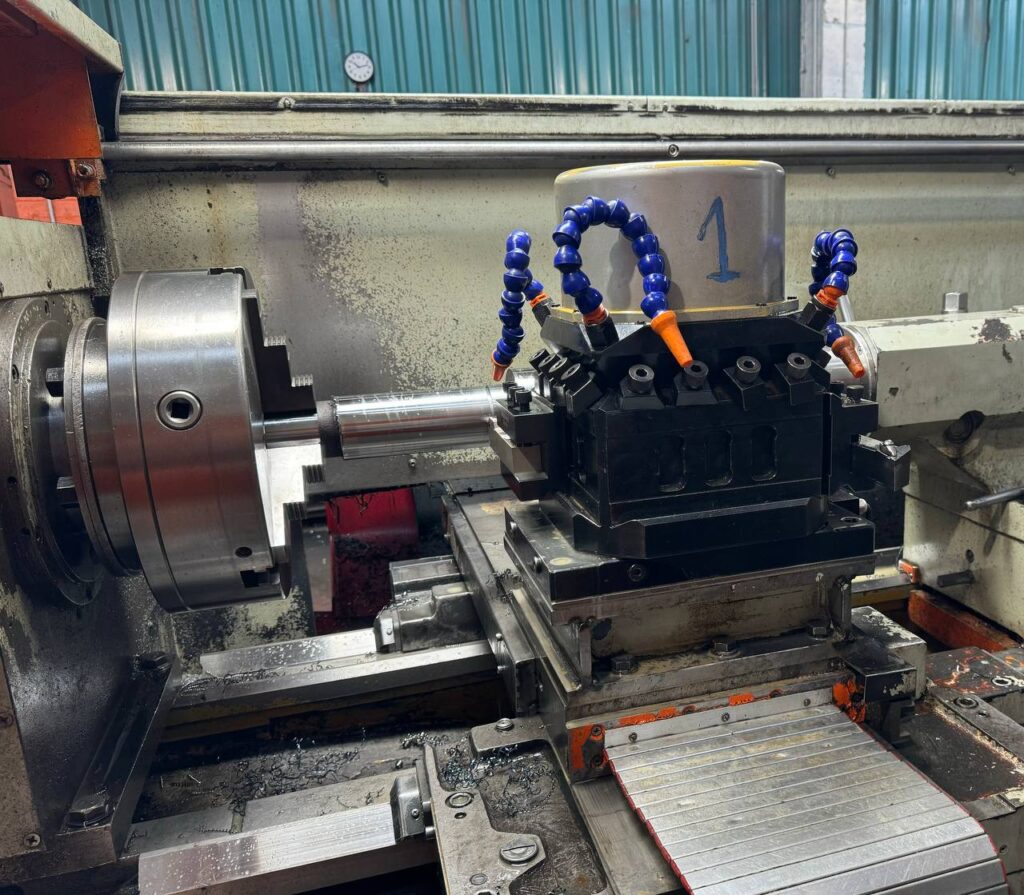

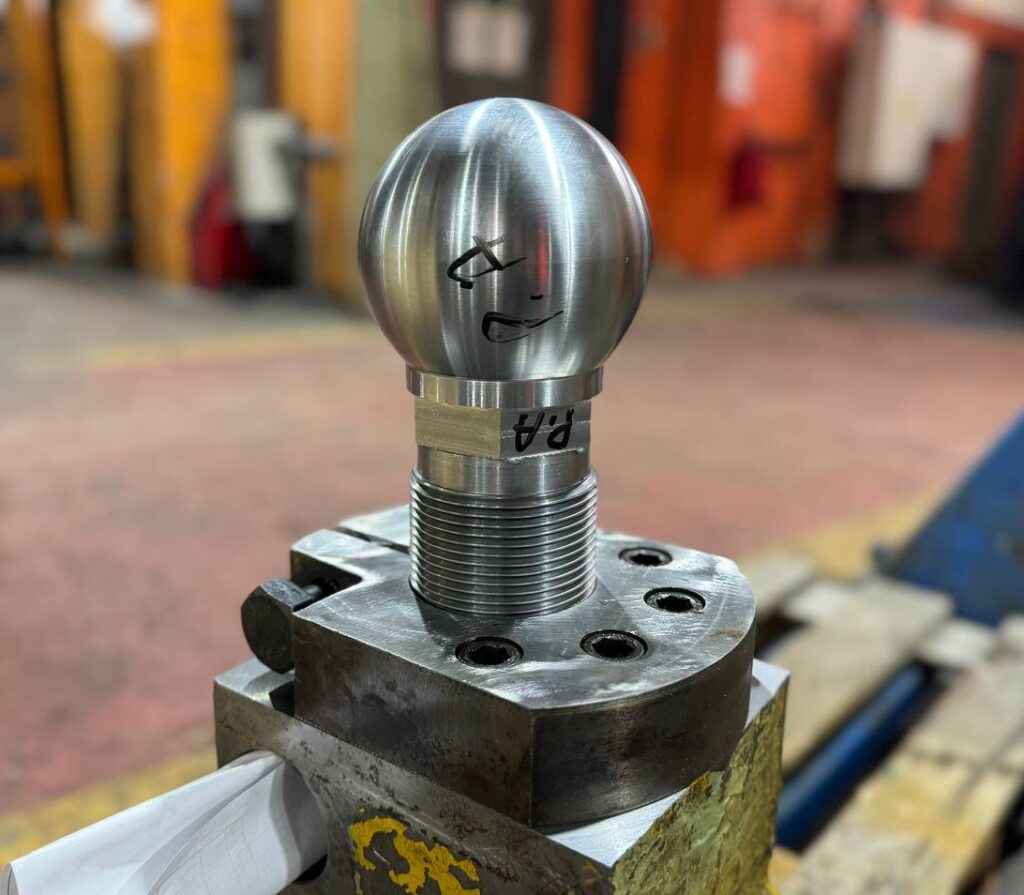

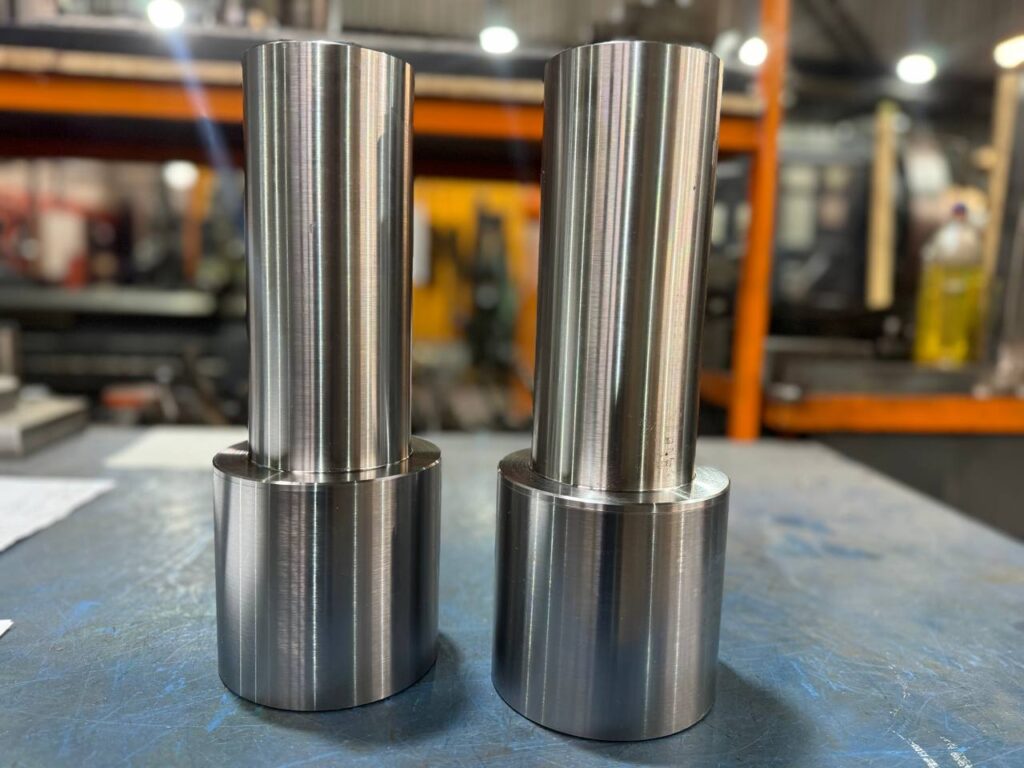

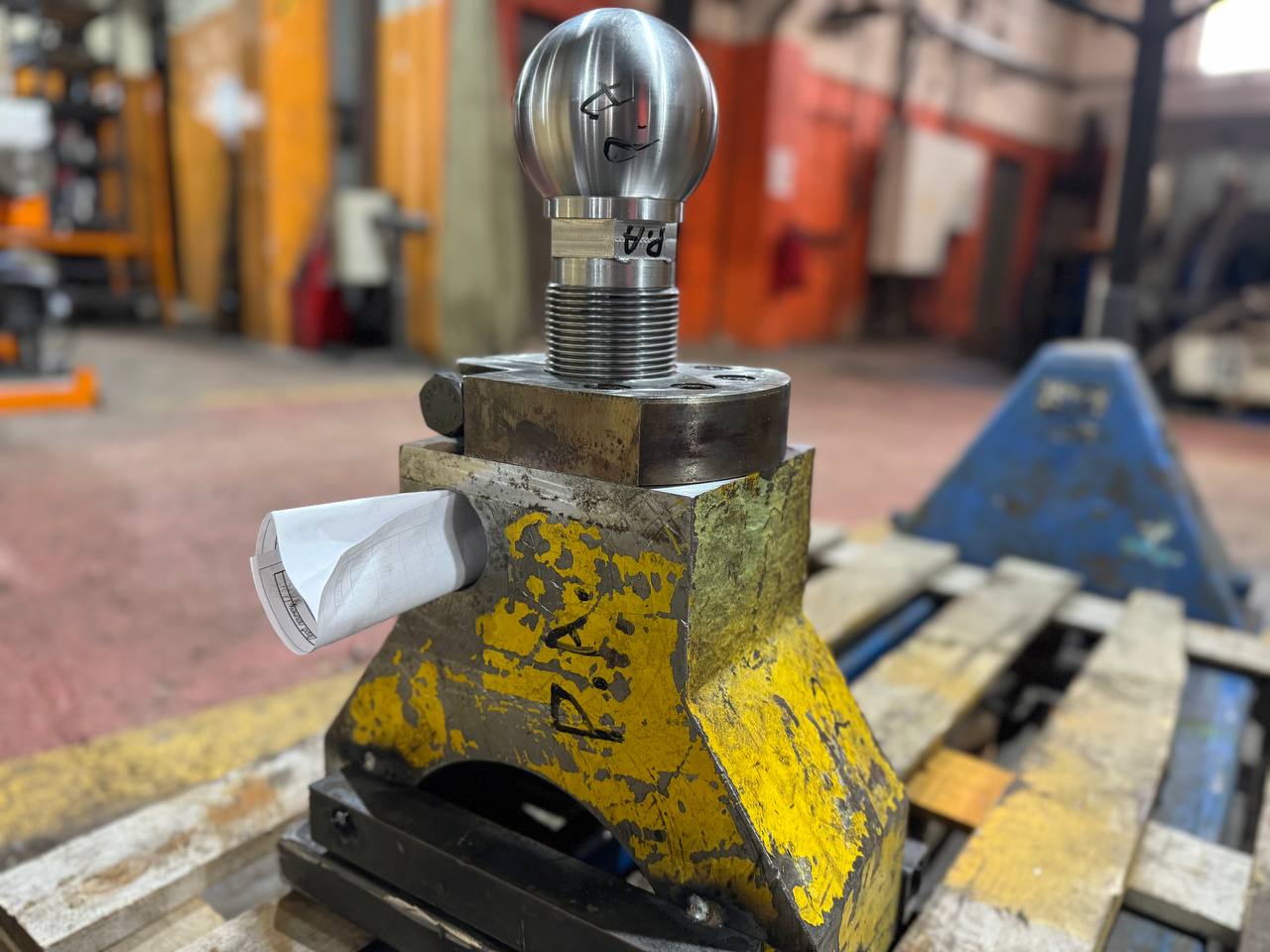

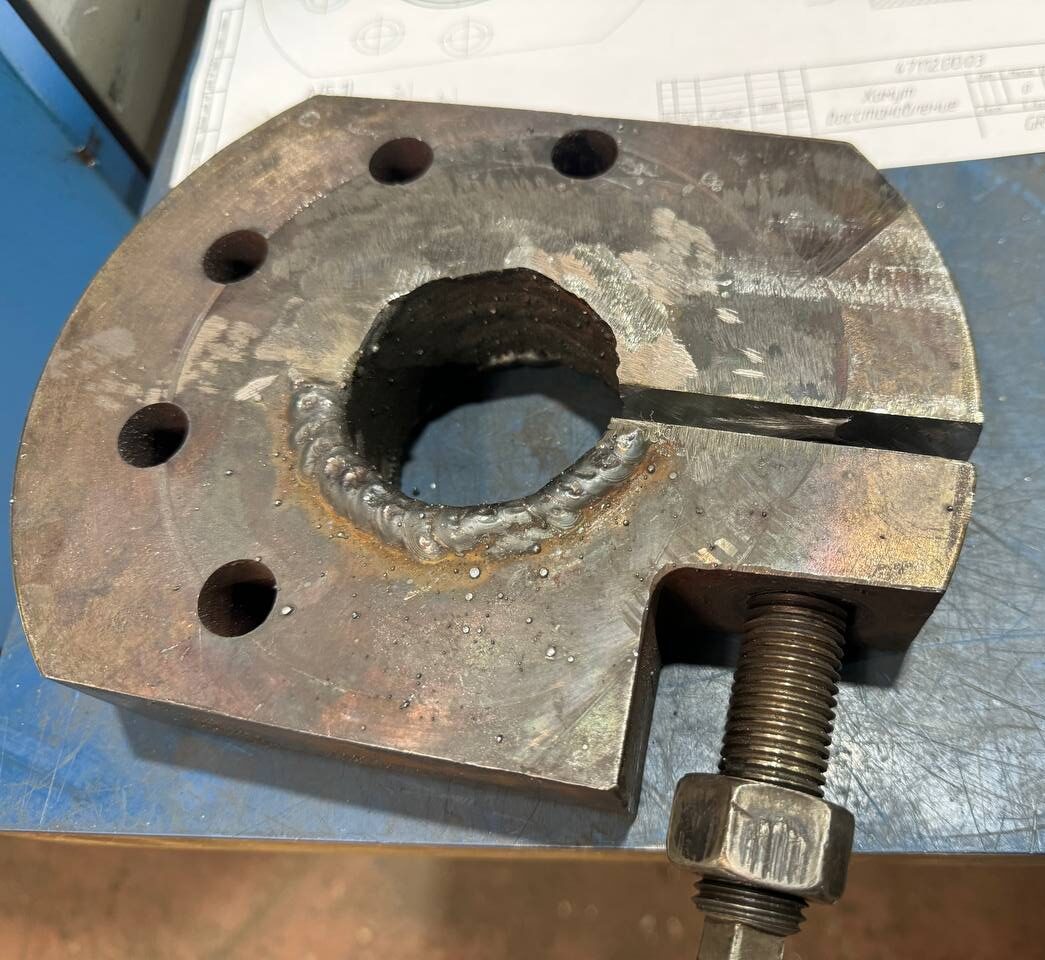

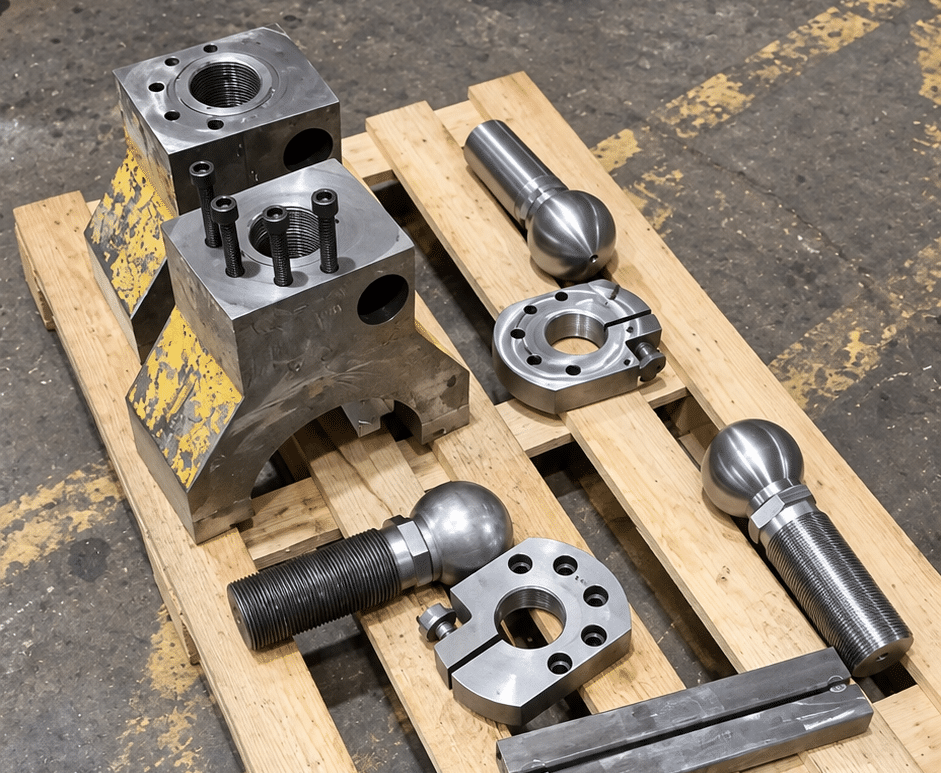

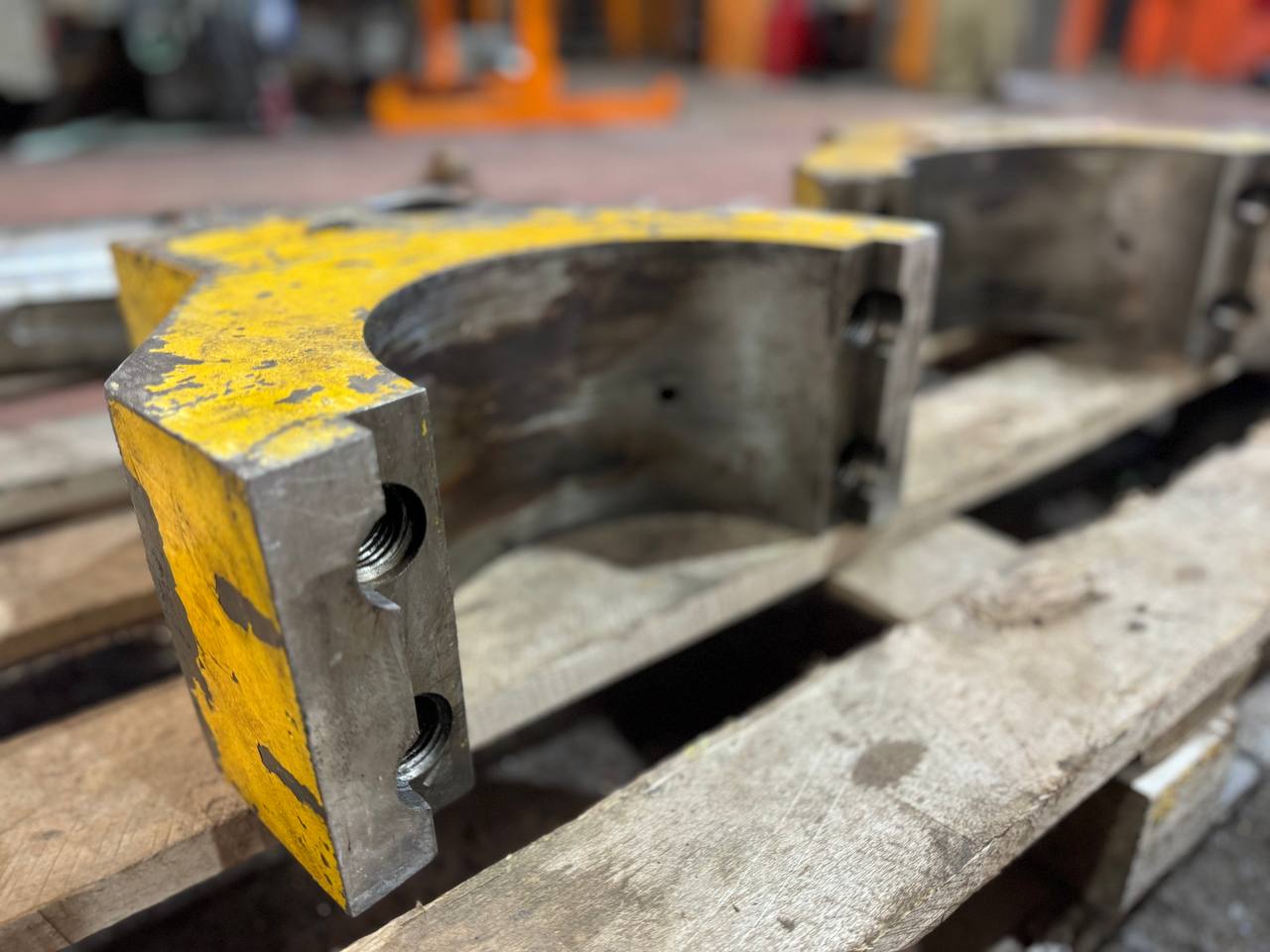

Затем изготовили две ремонтные втулки и два новых винта. На последних сначала отфрезеровали шестигранник, после чего детали отправили на термообработку. Затем винты окончательно обработали на токарном станке с ЧПУ, в том числе сформировали сферическую поверхность. Также восстановили хомуты с применением наплавки.

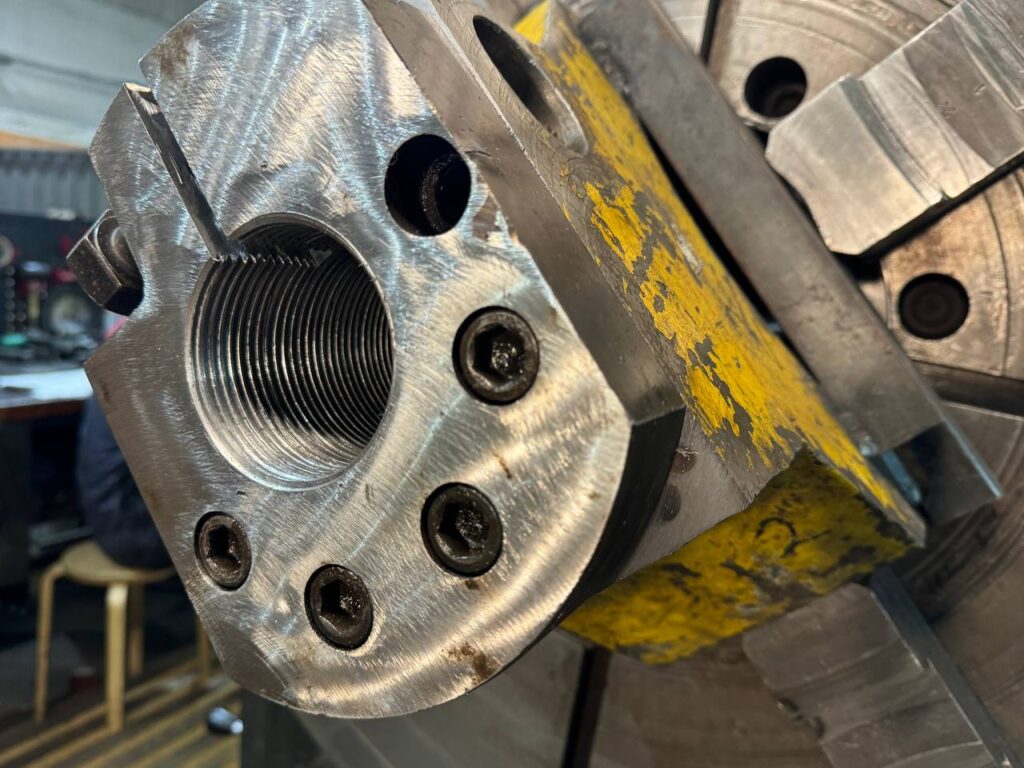

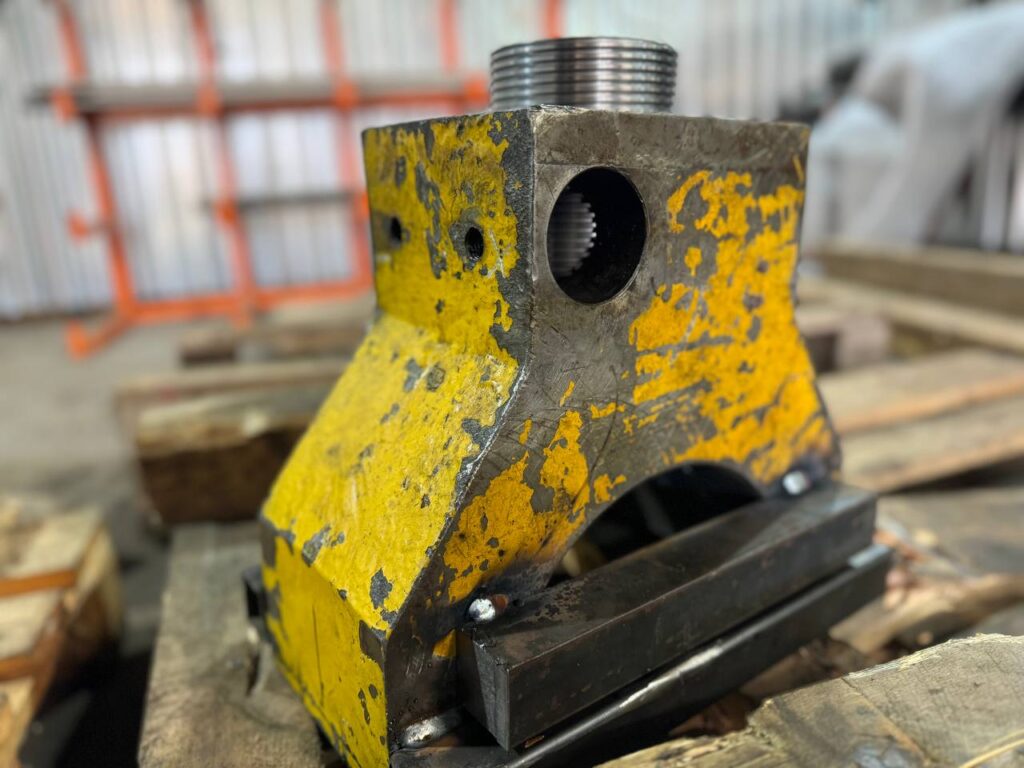

После установки втулок шатуны собрали с хомутами и в сборе нарезали упорную резьбу, контролируя сопряжение по новым винтам. В завершение зачистили детали и выполнили контрольную сборку узлов.

Результат

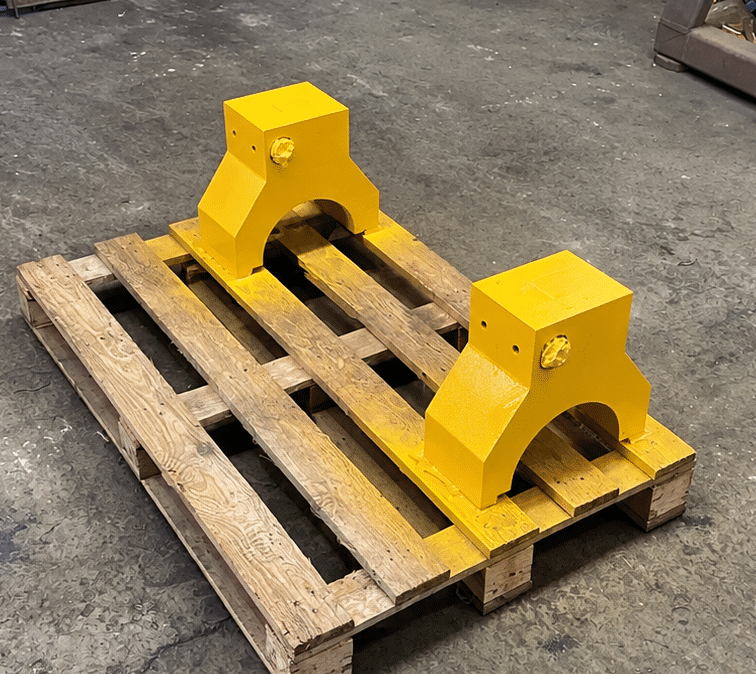

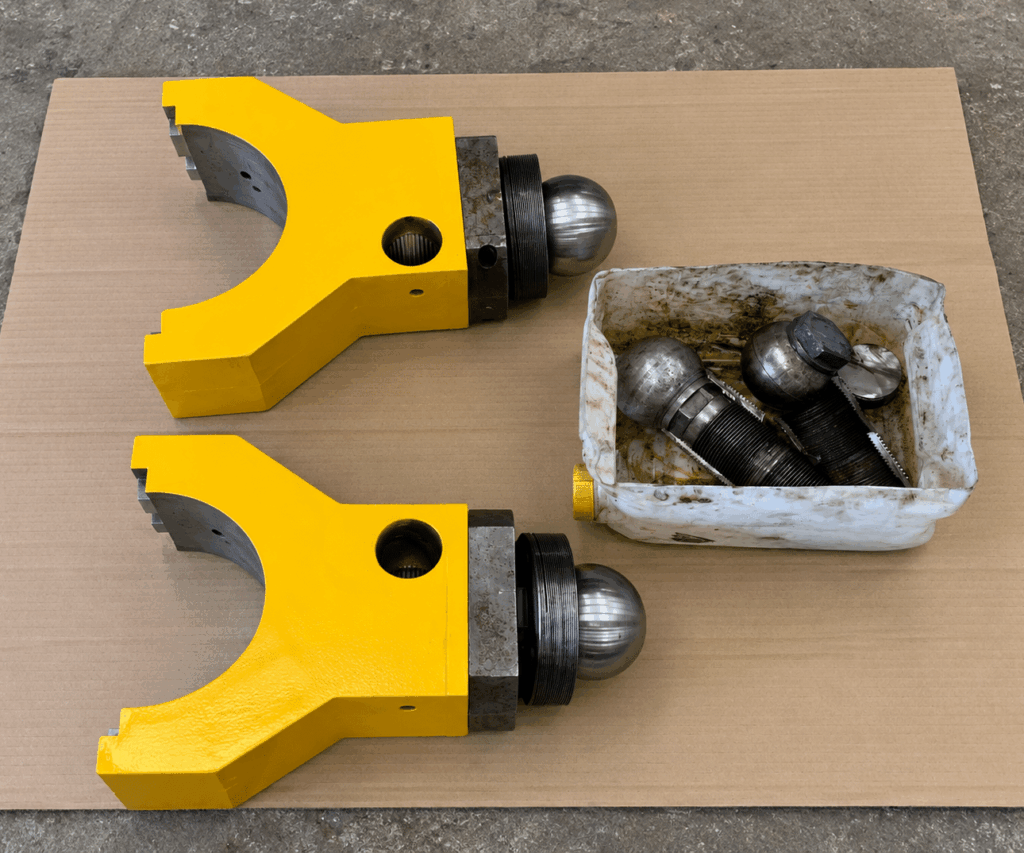

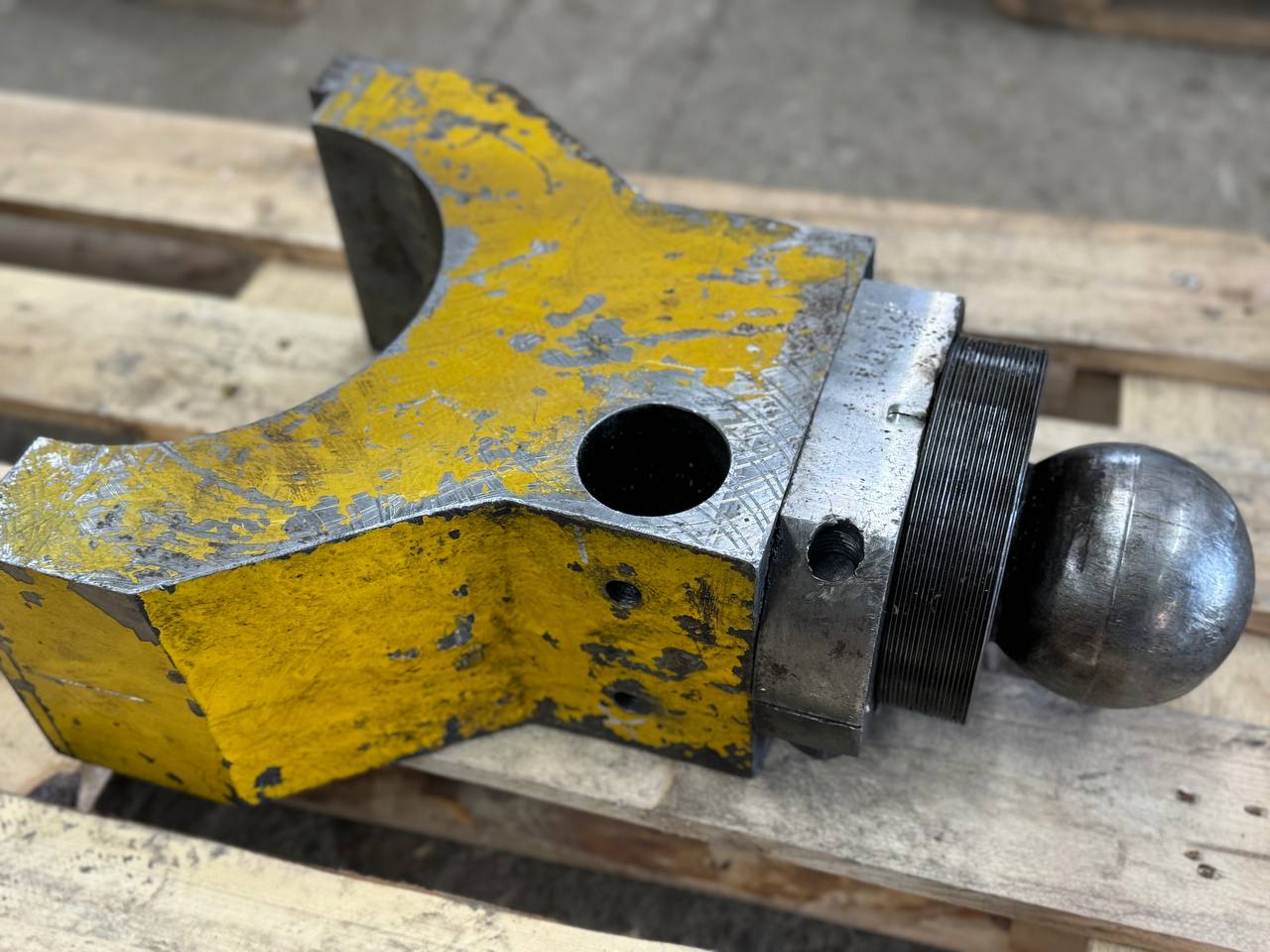

Шатунные узлы восстановили и проверили в сборе. После завершения механической обработки детали зачистили и окрасили на малярном участке, подготовив их к дальнейшей эксплуатации.
