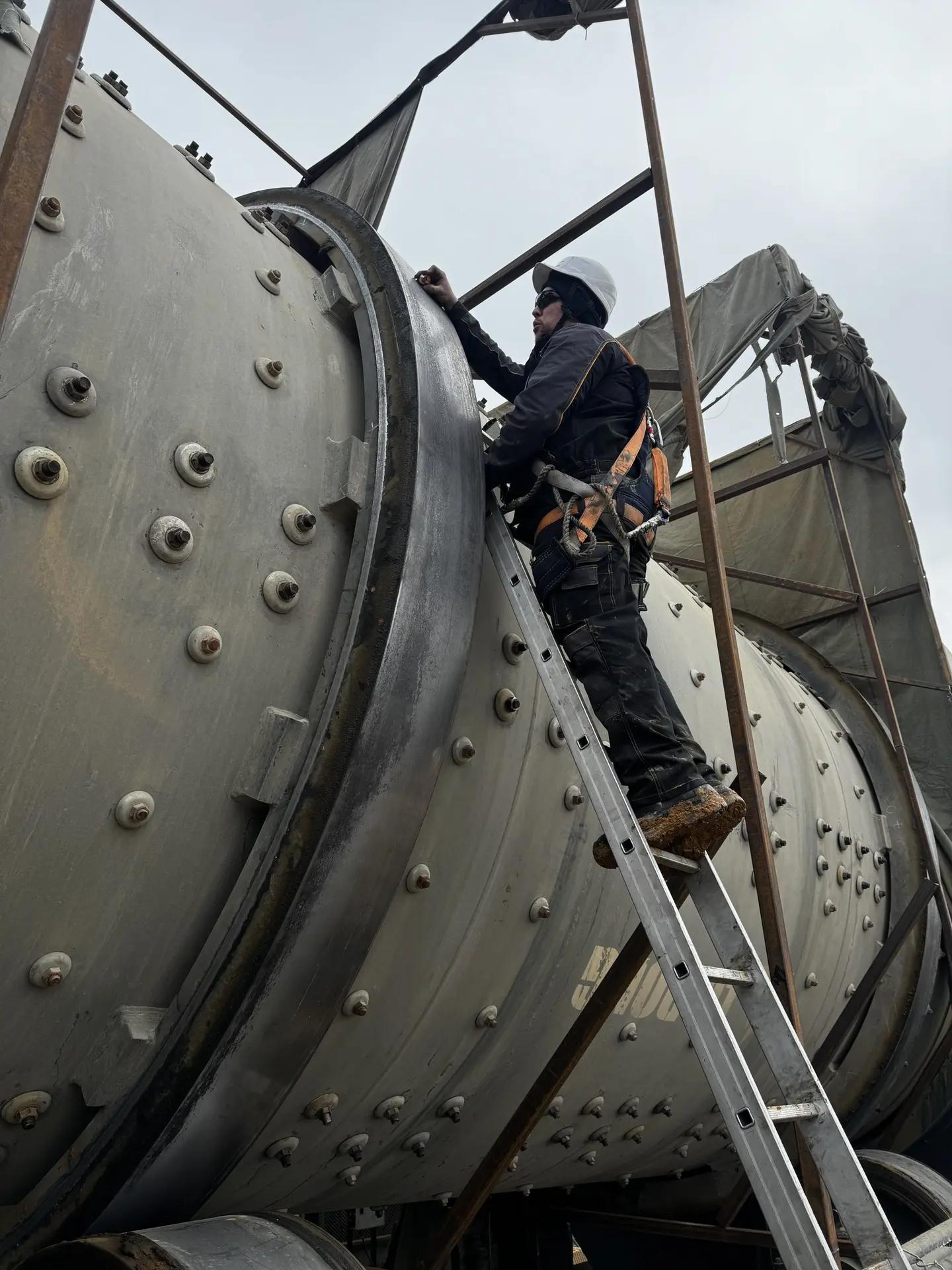

Глубина трещин — до 80 мм, длина — до 120 мм. На одном бандаже отсутствовал фрагмент металла. Мы выехали в Якутию и восстановили шесть опорных колец и двенадцать роликов двух окомкователей — на высоте 6 метров, без демонтажа барабанов.
| Параметр | Значение |
|---|---|
| Заказчик | АО «Полюс Алдан» — золотодобывающее предприятие (Республика Саха (Якутия)) |
| Оборудование | Окомкователи, участок кучного выщелачивания |
| Габариты бандажа | Ø4339/Ø3970 × 360 мм |
| Диаметр ролика | 1200 мм |
| Дефект | Трещины в опорных кольцах (по сварным швам и по телу), выпавший фрагмент бандажа |
| Объём работ | Восстановление 6 бандажей, шлифовка 12 опорных роликов, юстировка окомкователей |
| Тип работ | Выездные, на месте эксплуатации |

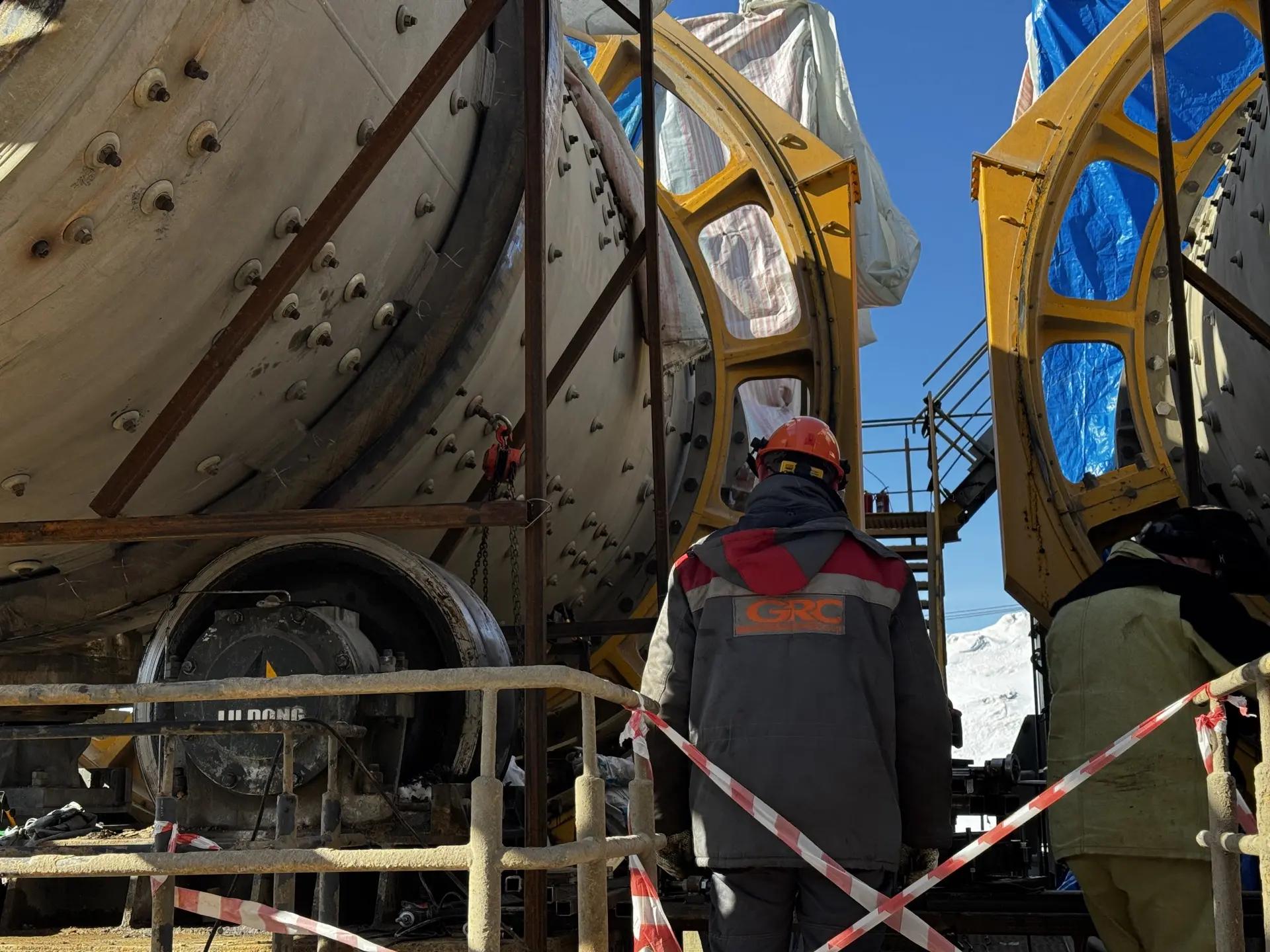

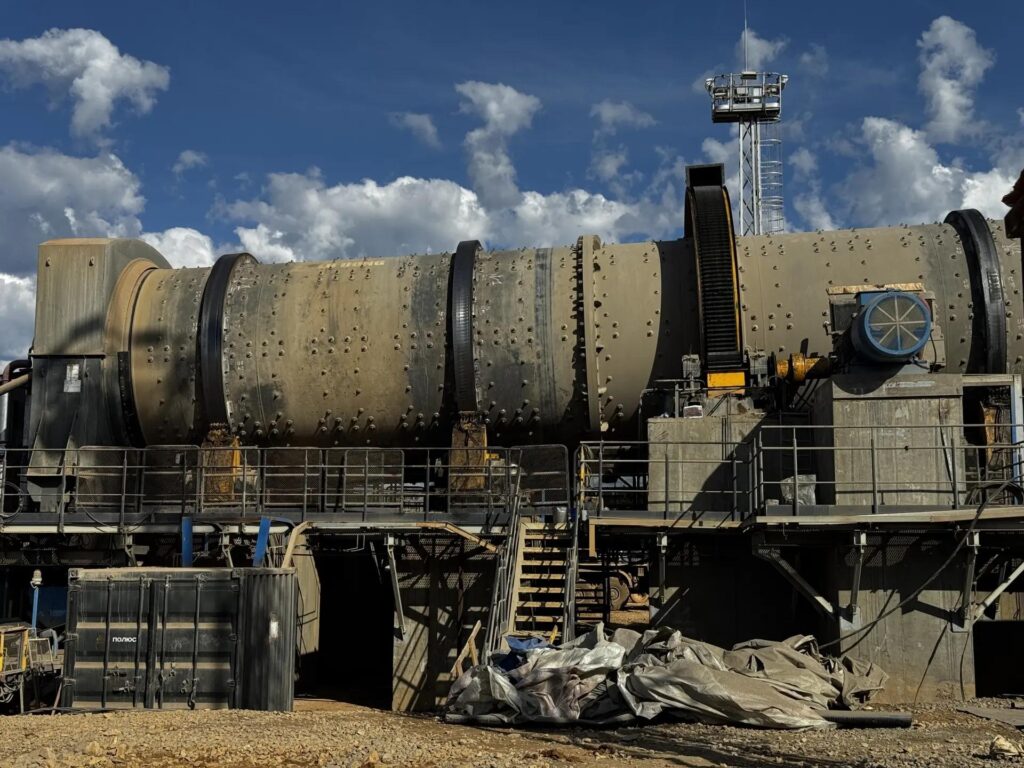

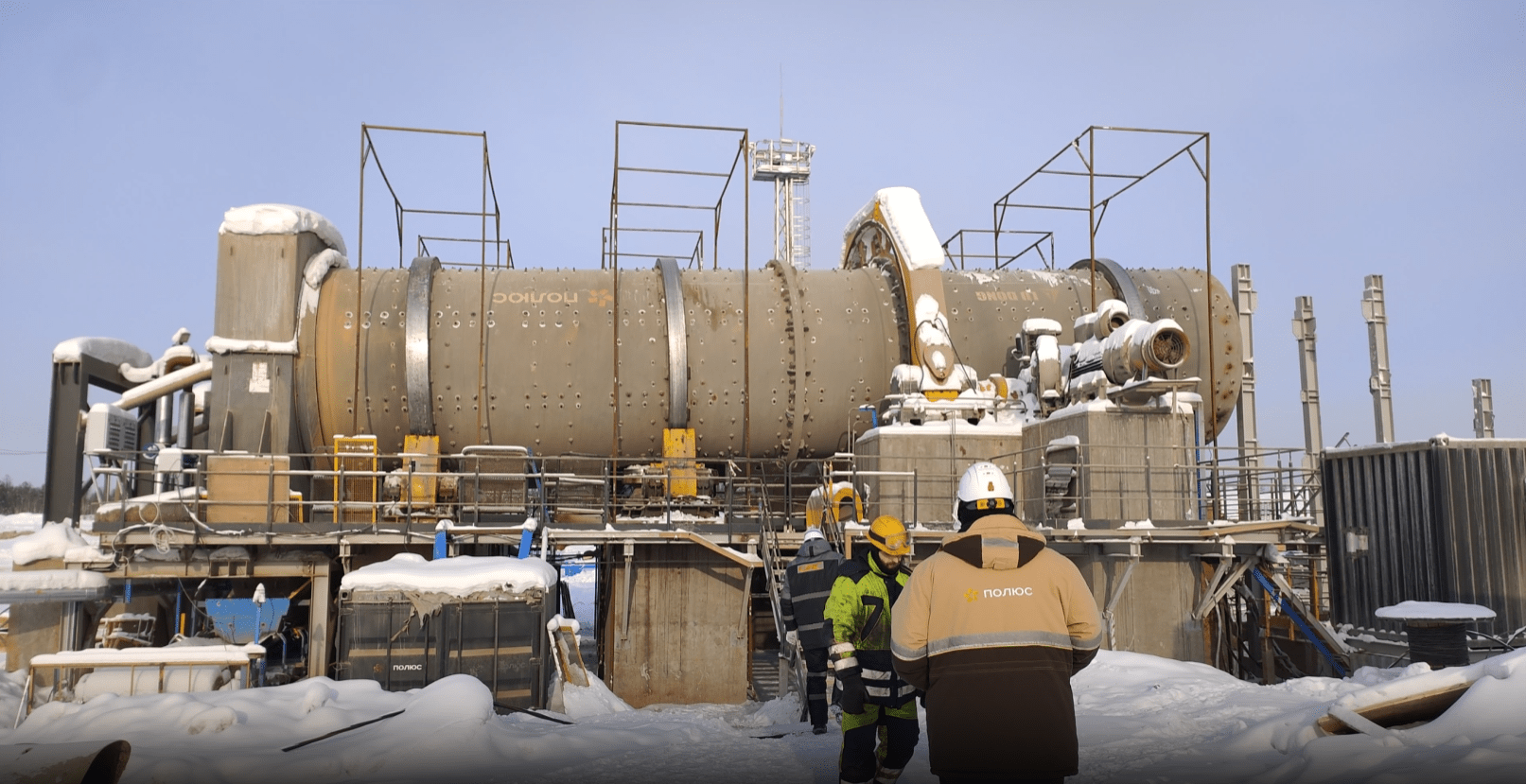

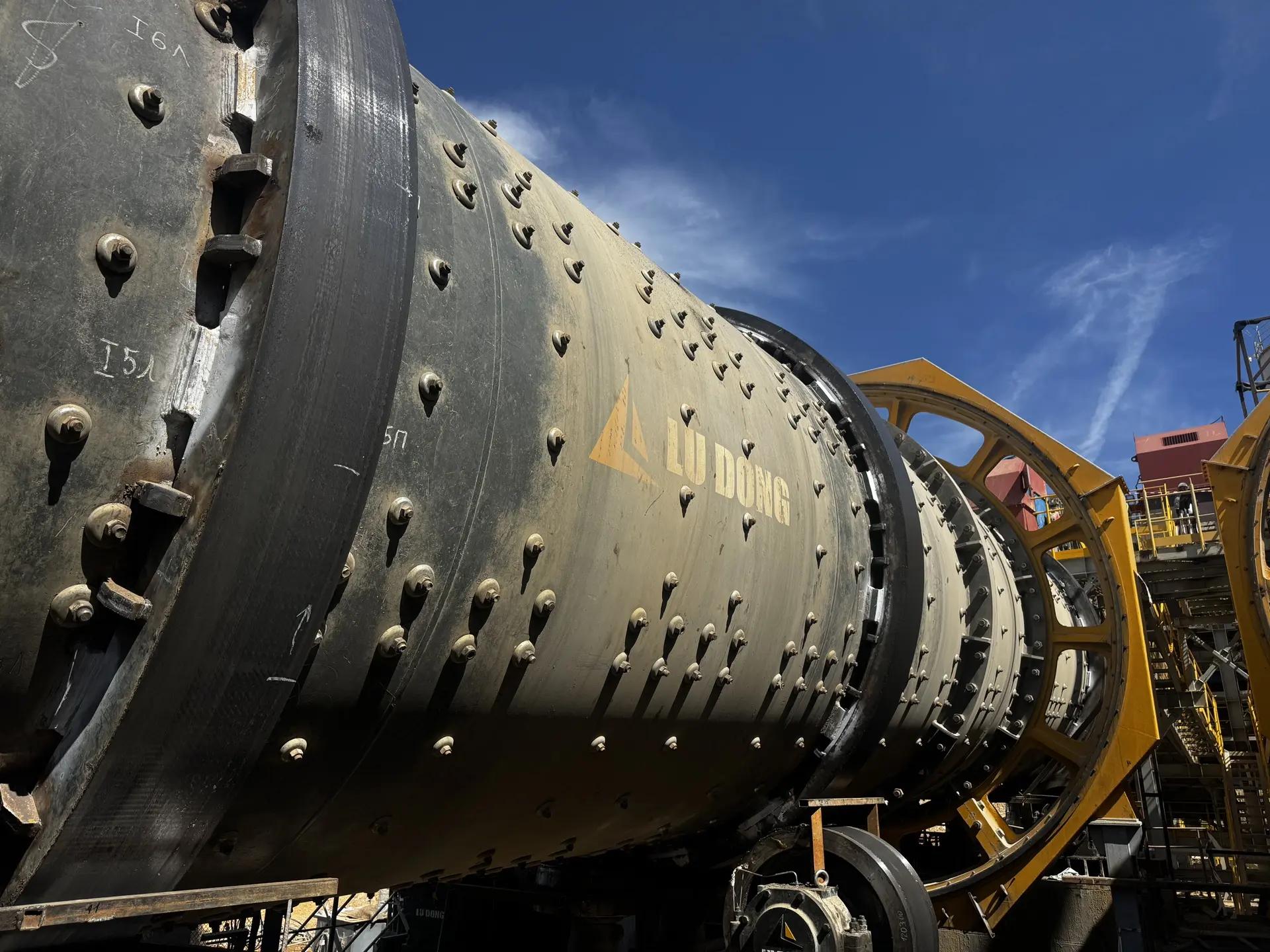

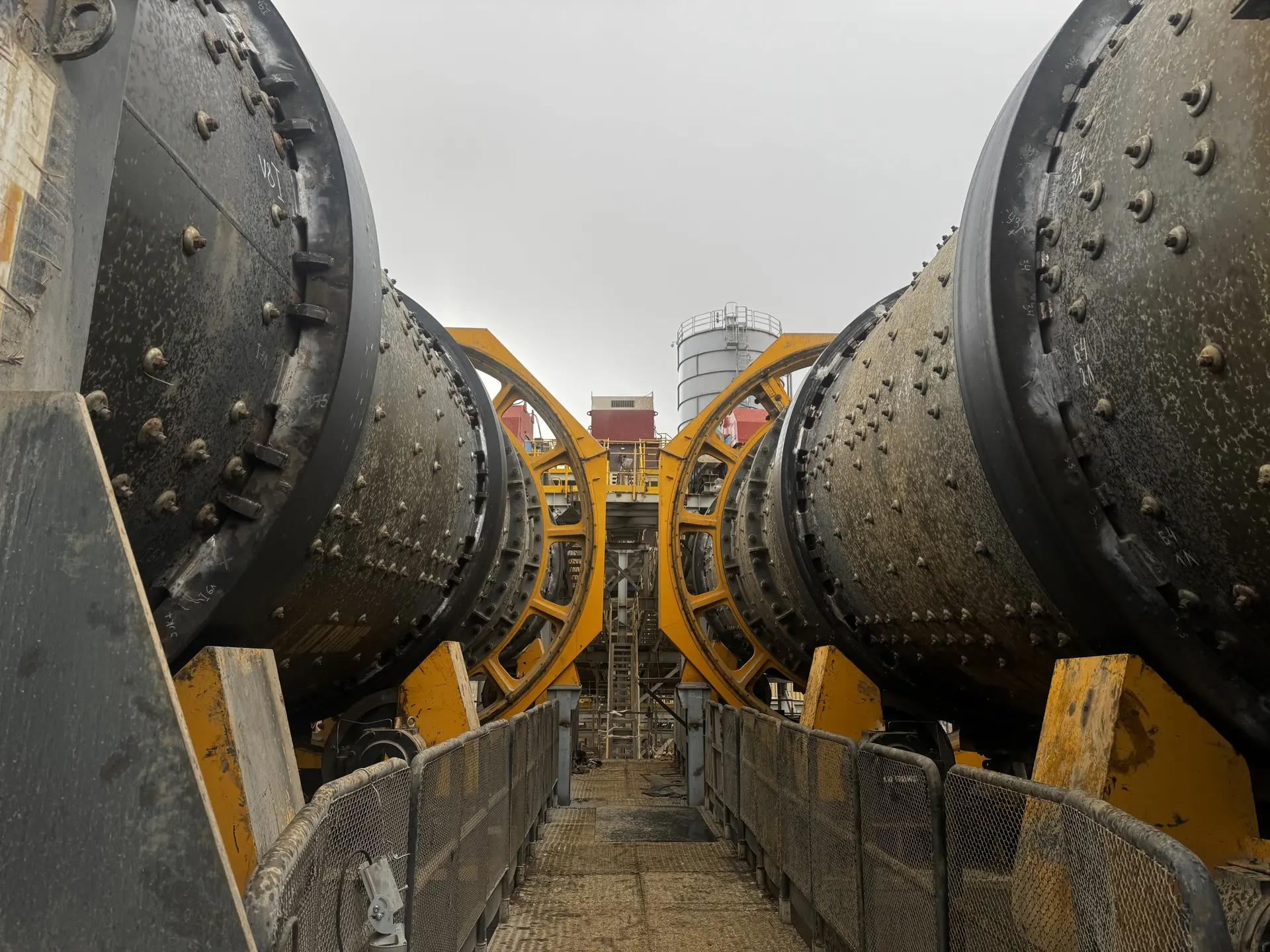

Окомкователи используются на золотодобывающем предприятии для подготовки руды к кучному выщелачиванию: барабан опирается на бандажи, которые вращаются по роликам.

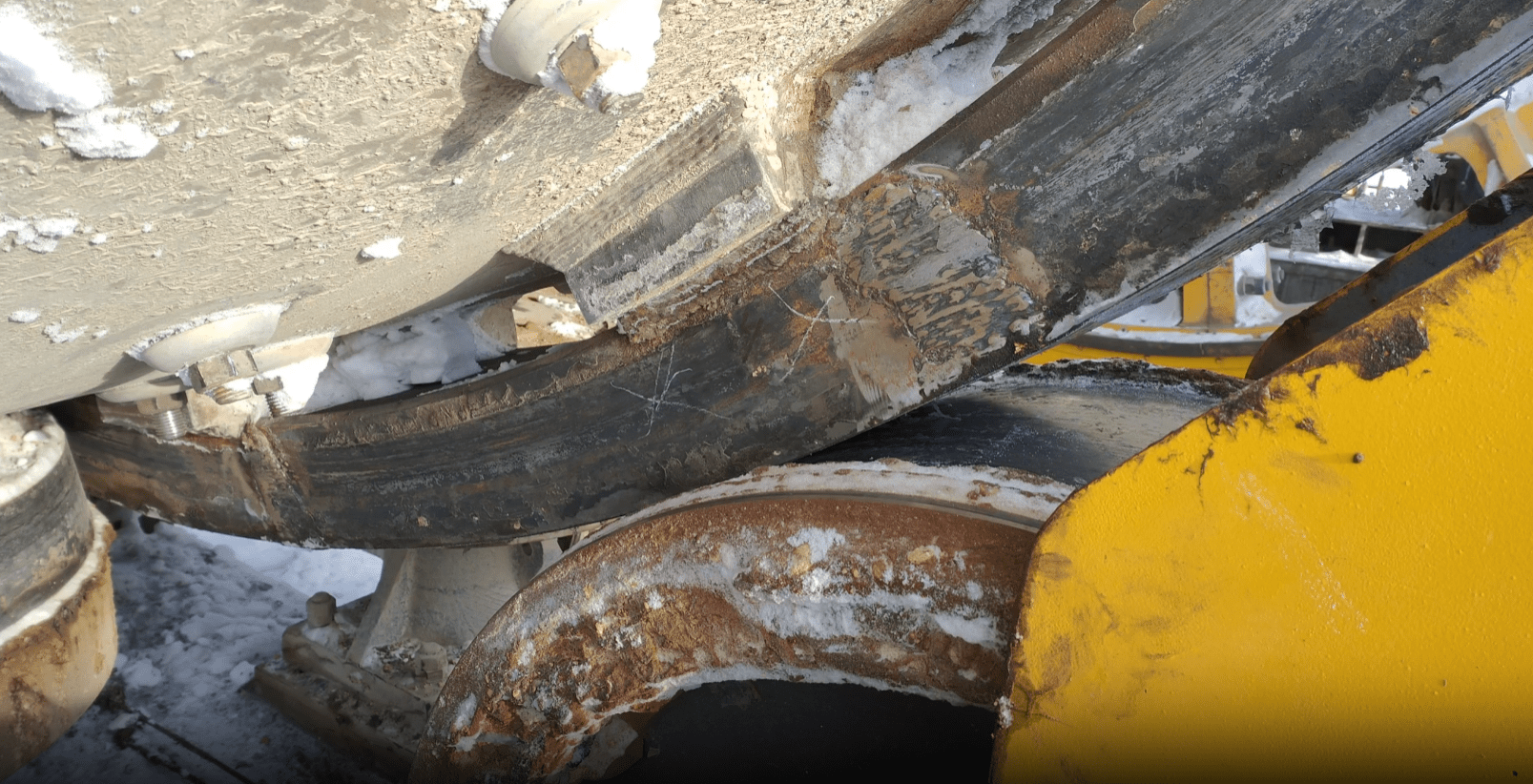

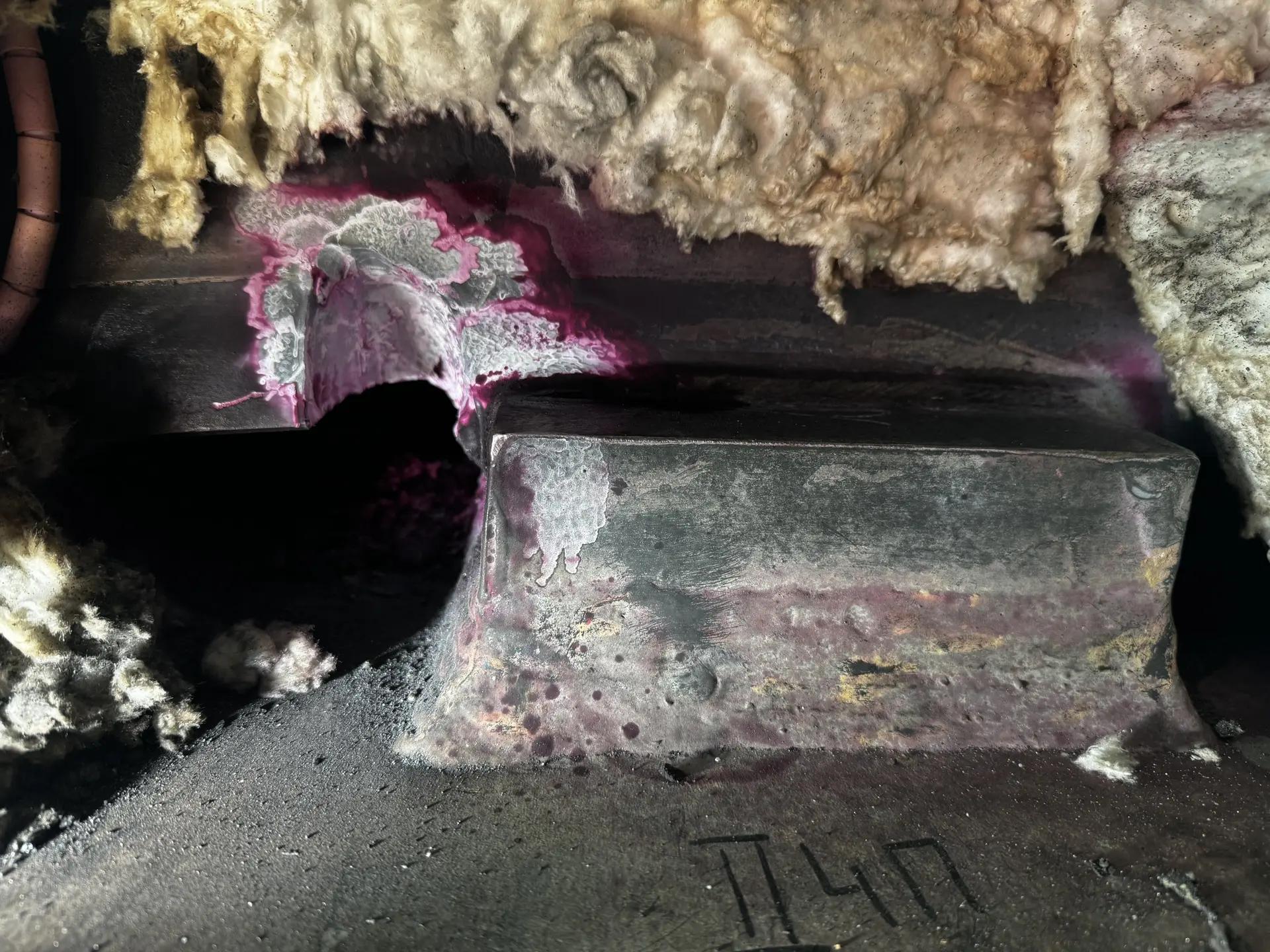

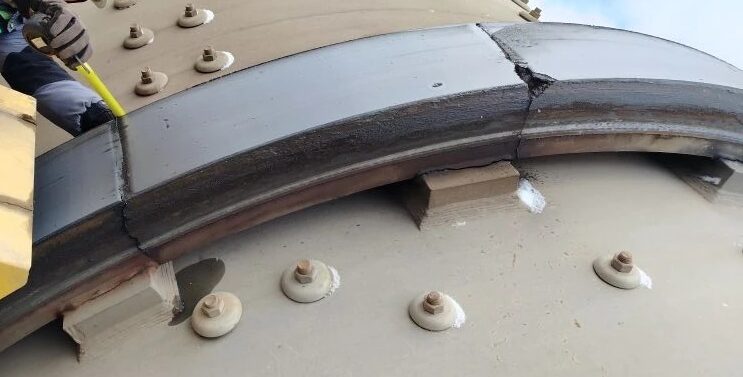

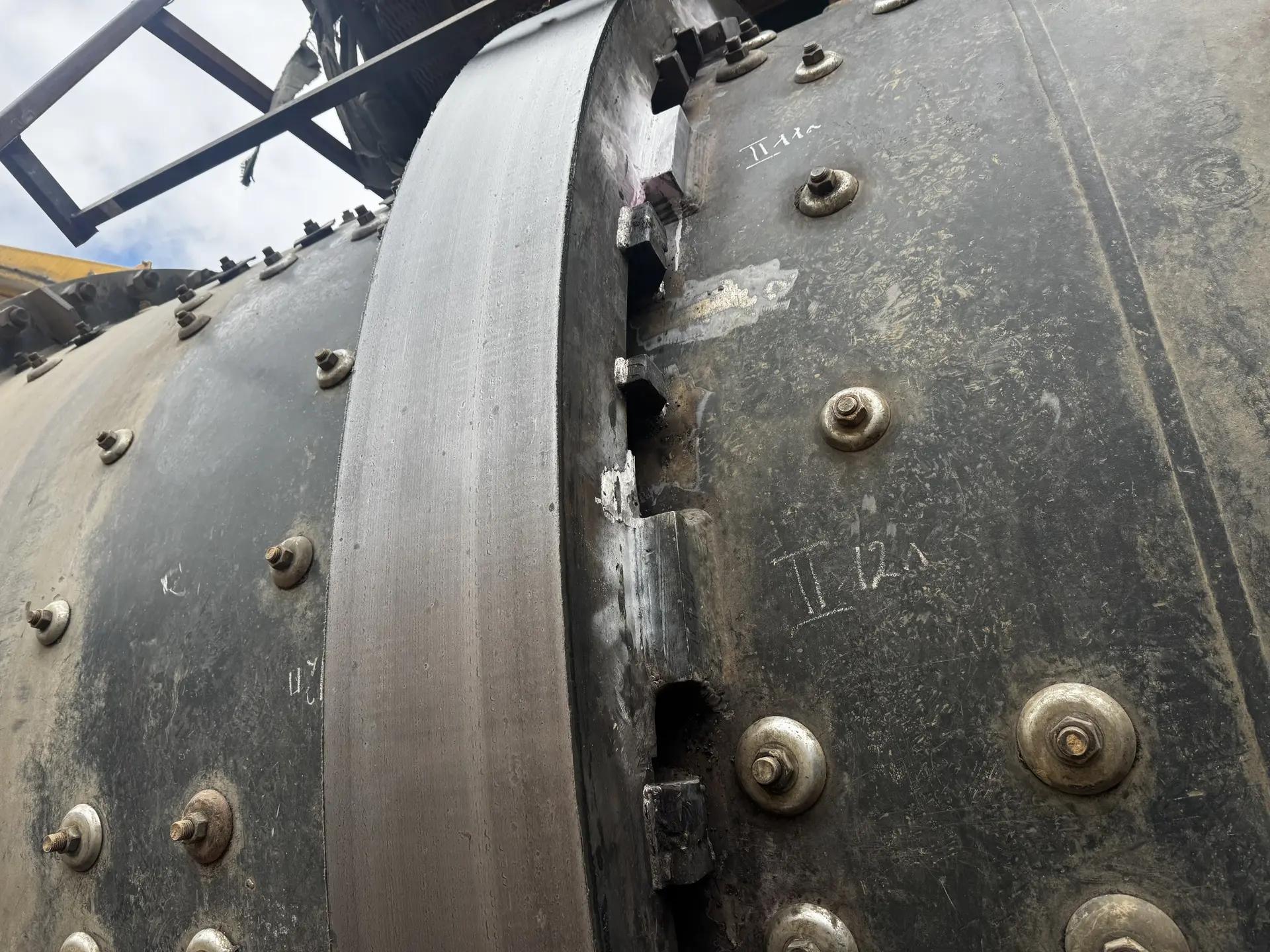

На опорных кольцах двух машин были трещины — как по сварным швам, так и по телу. Часть из них сквозные, на одном бандаже отсутствовал фрагмент металла. Требовалось восстановить целостность и вернуть узлам проектную геометрию.

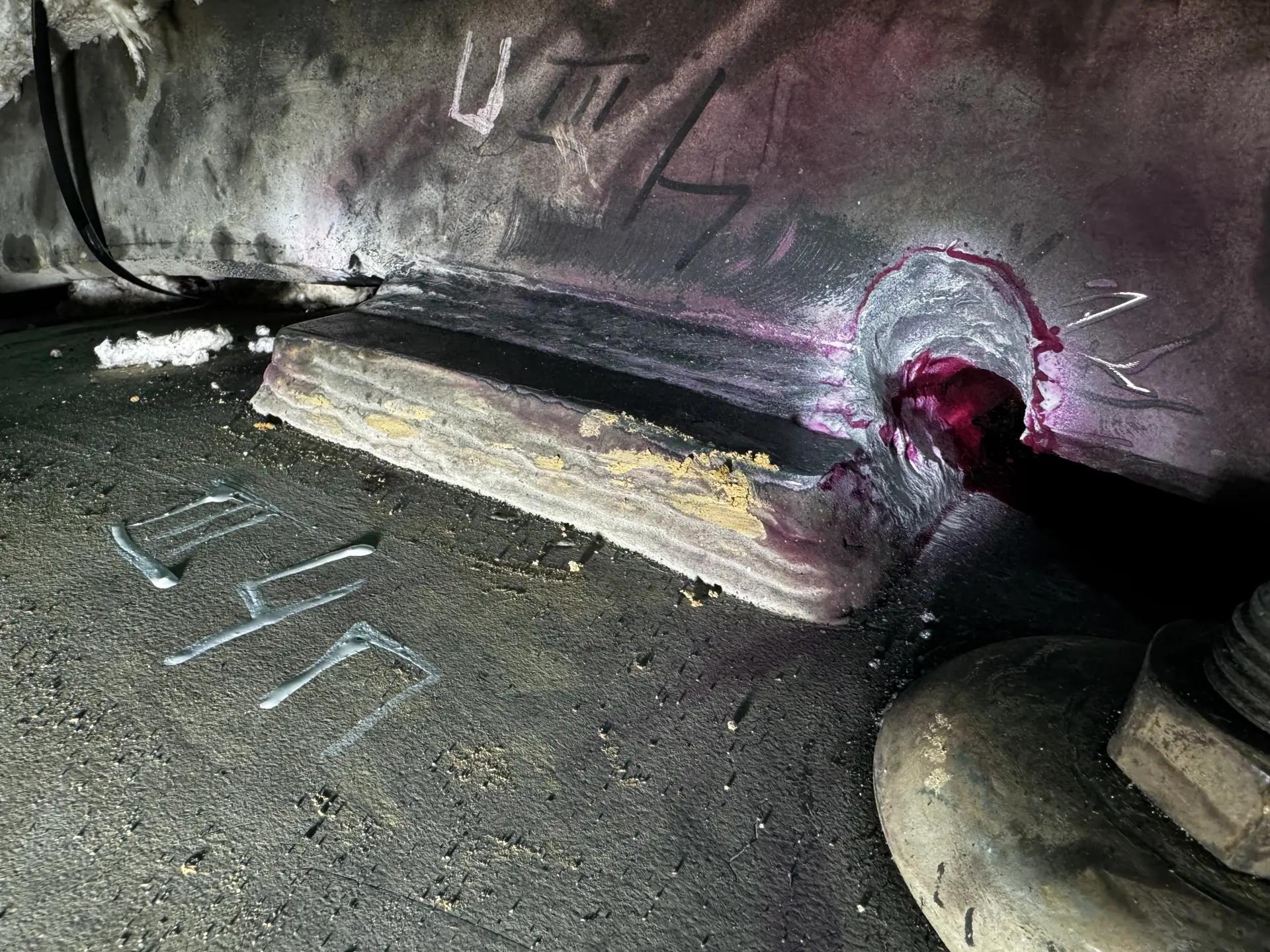

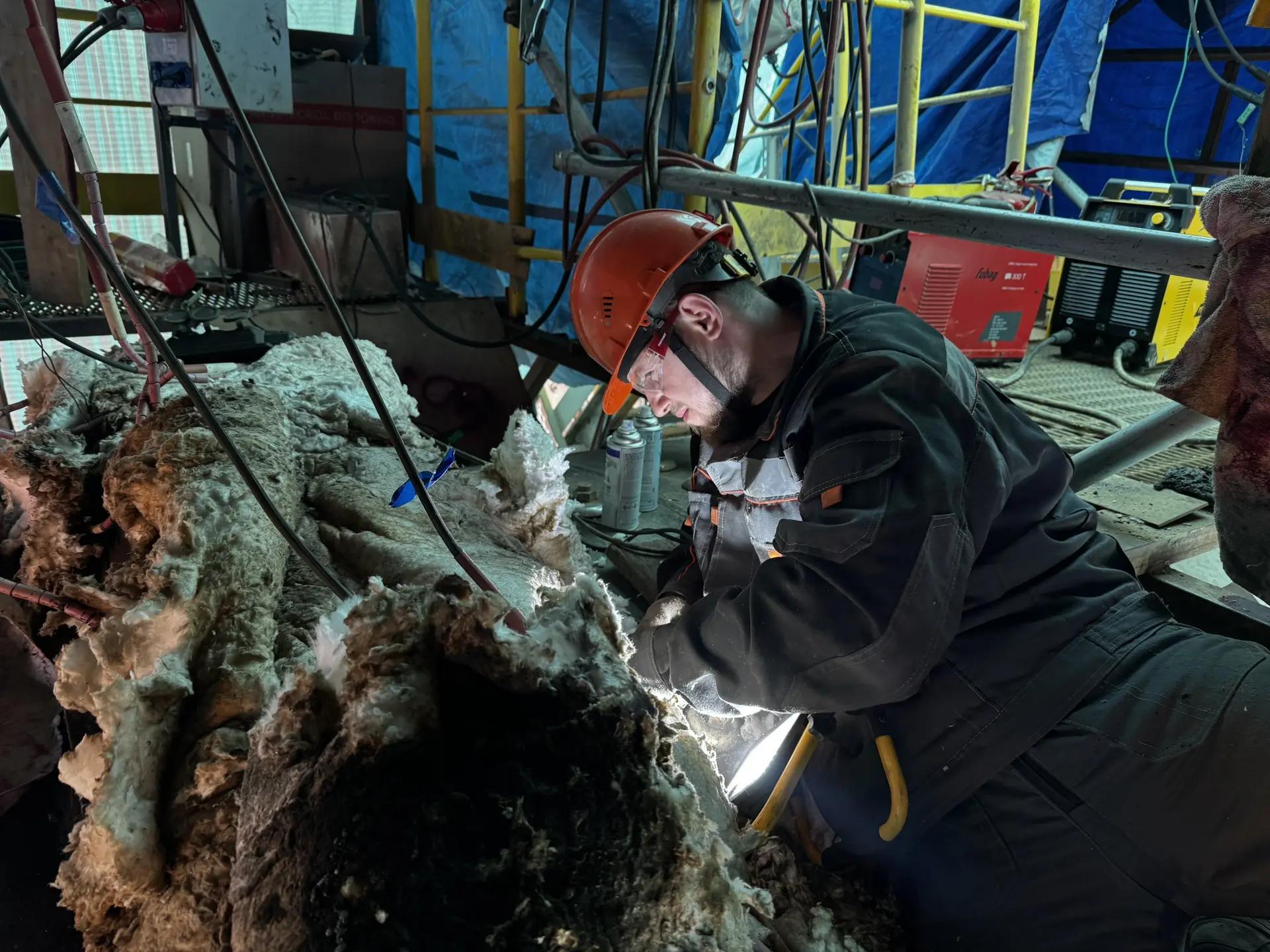

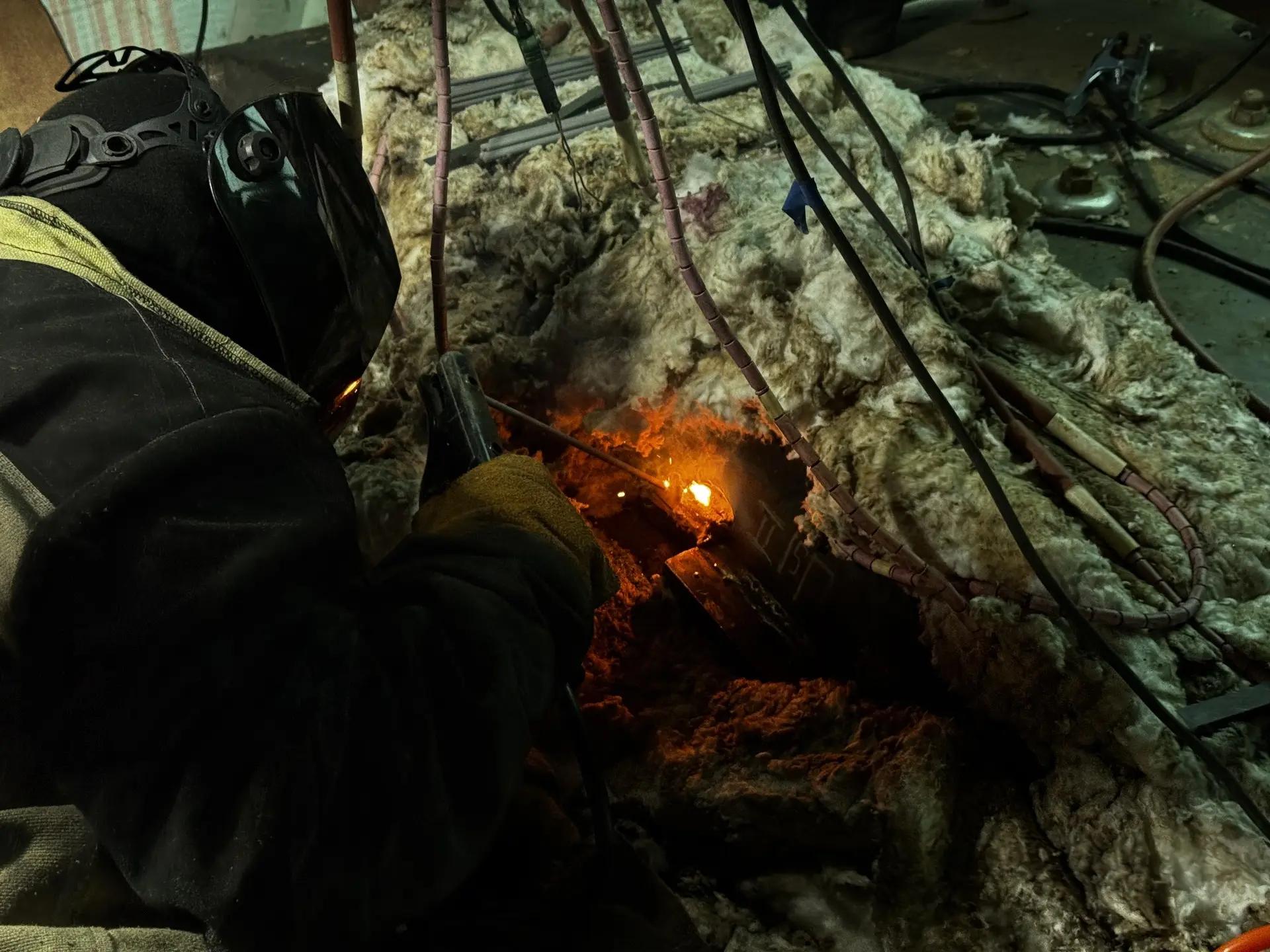

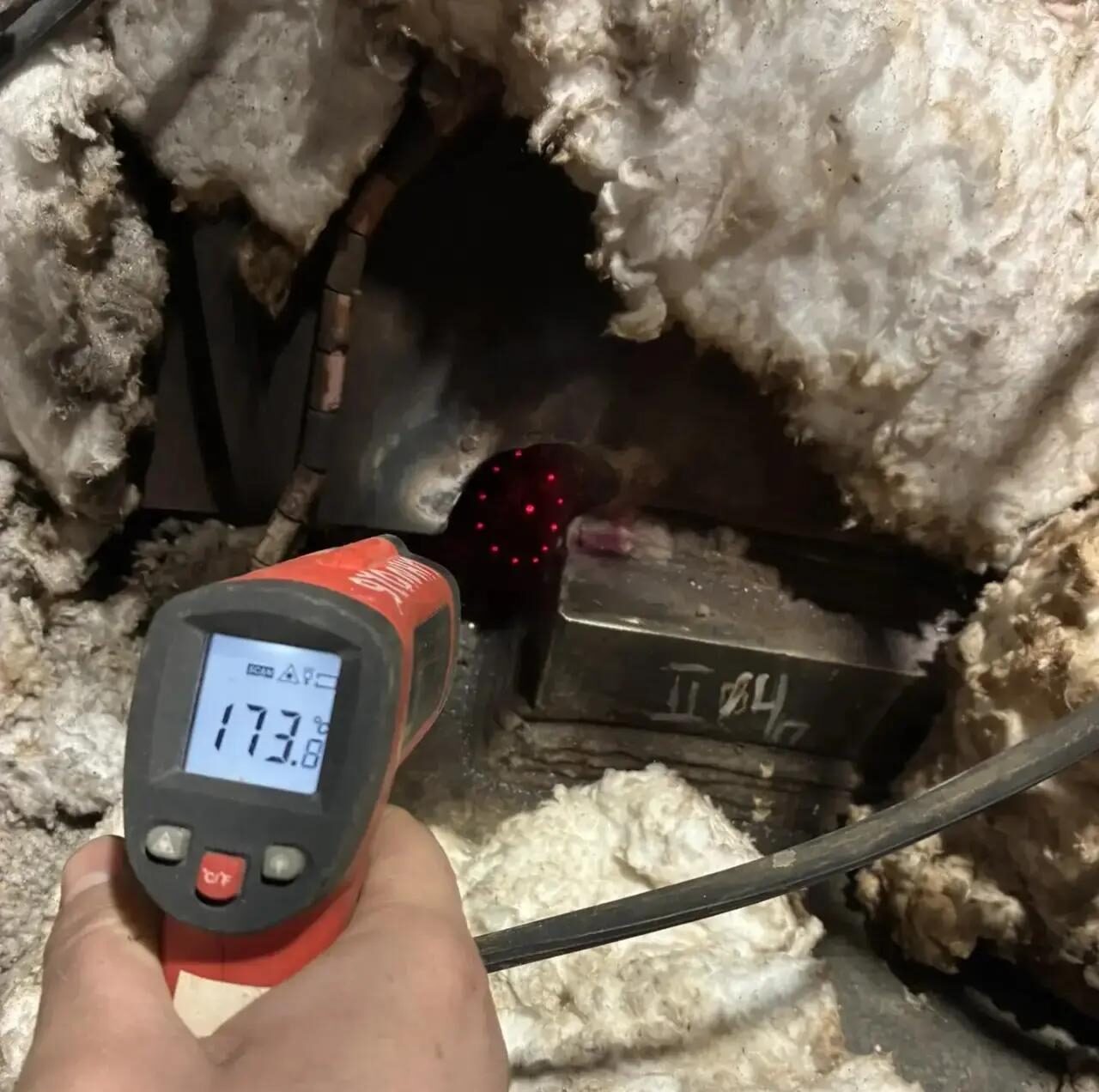

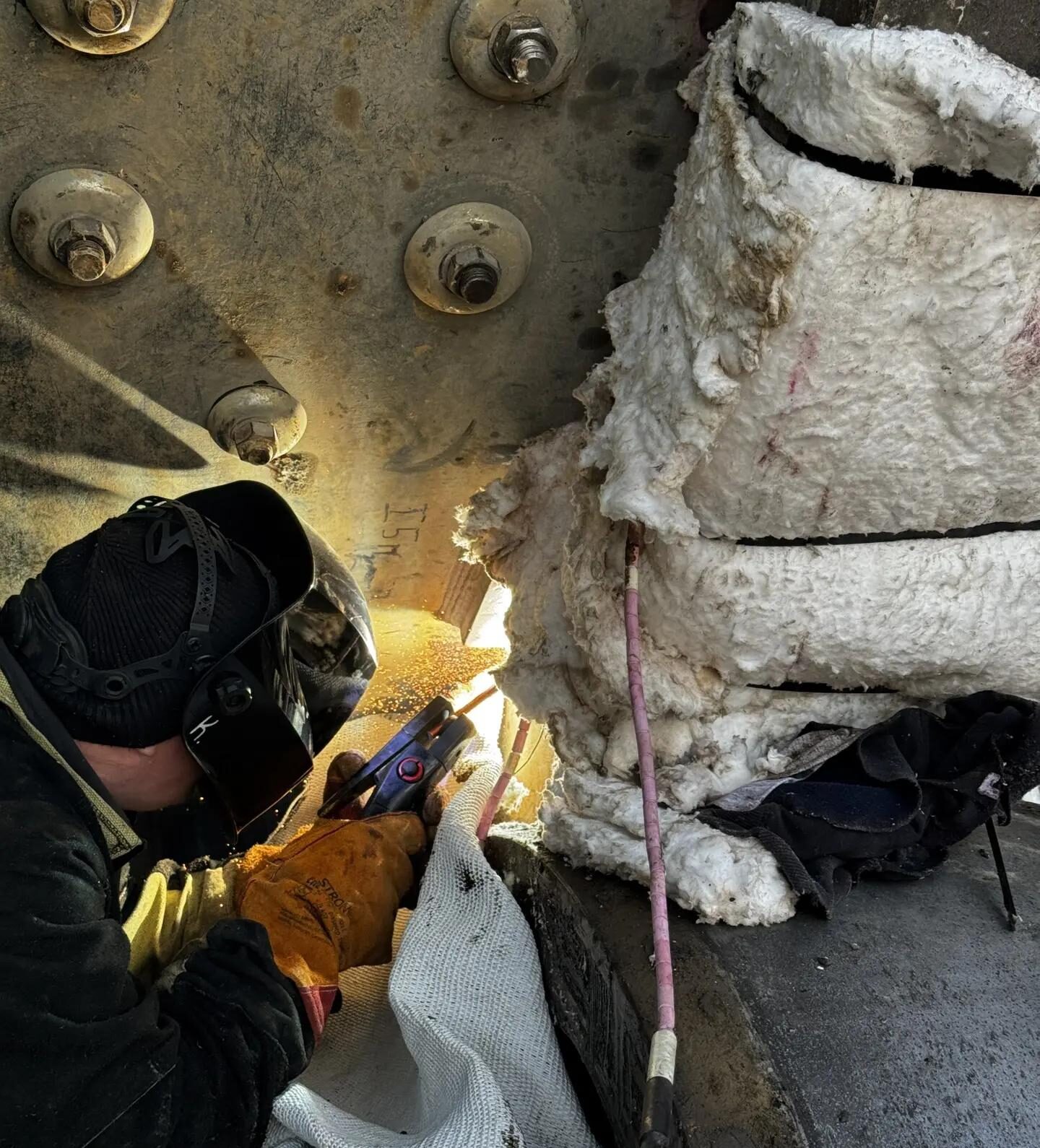

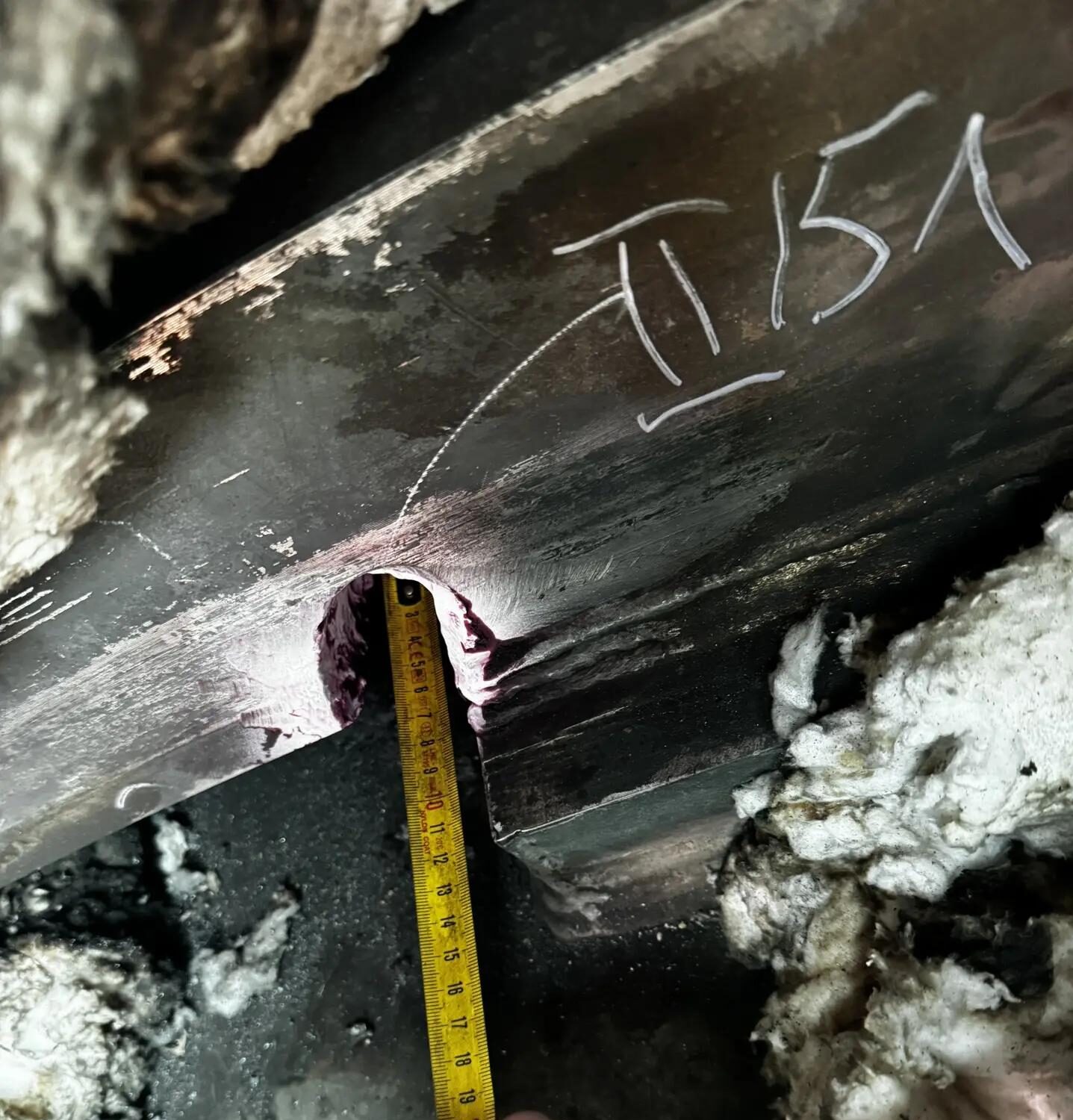

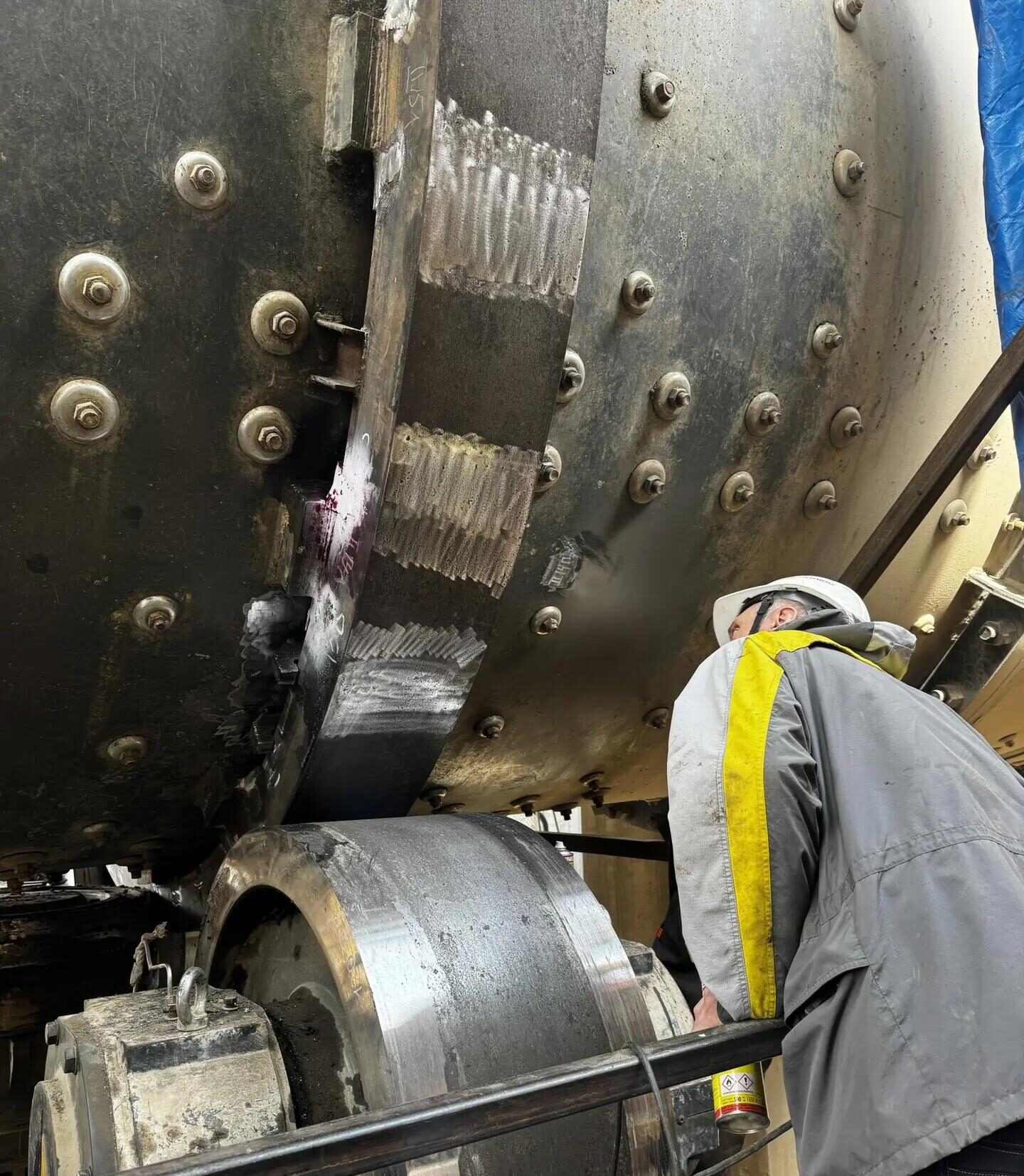

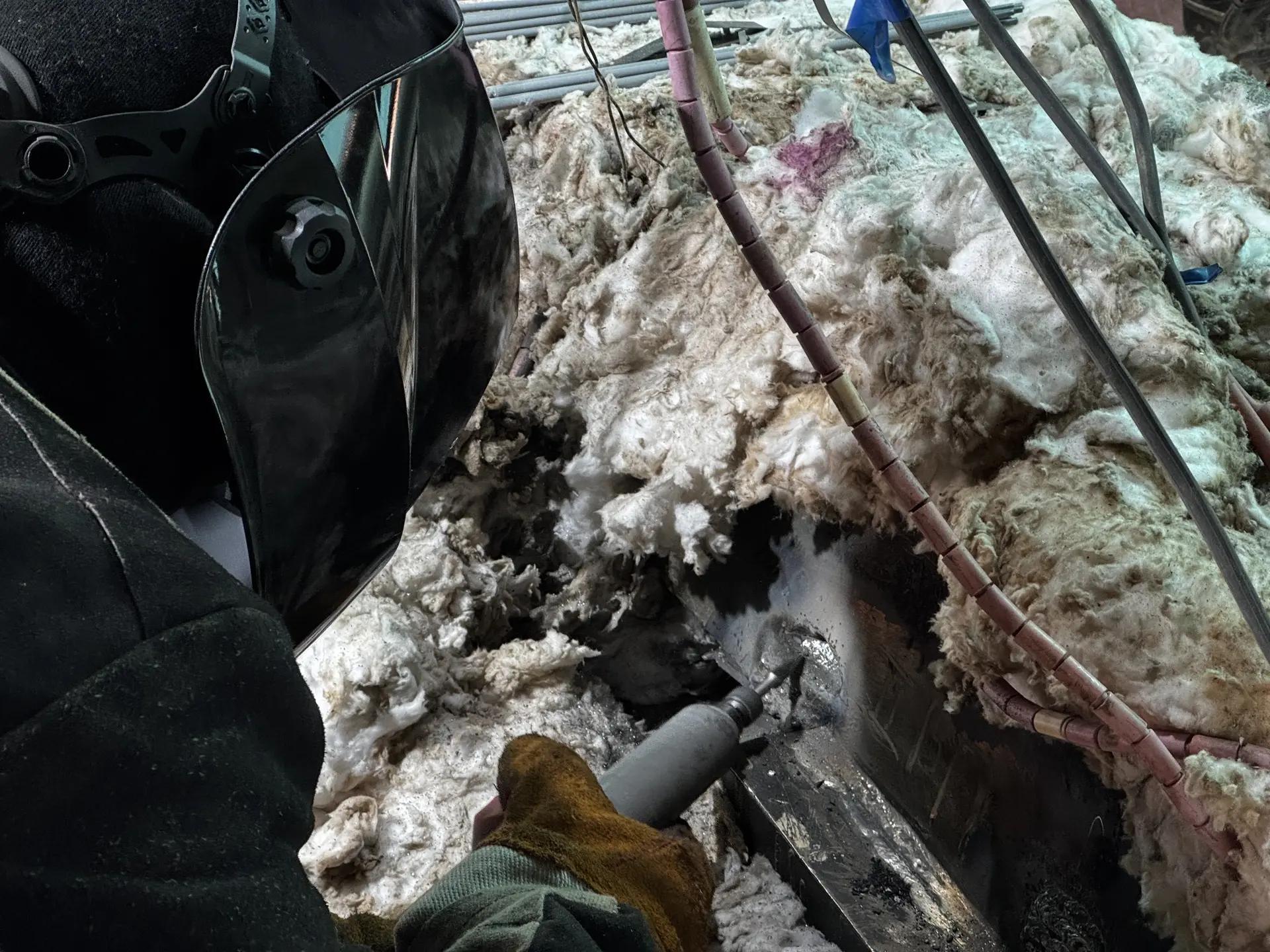

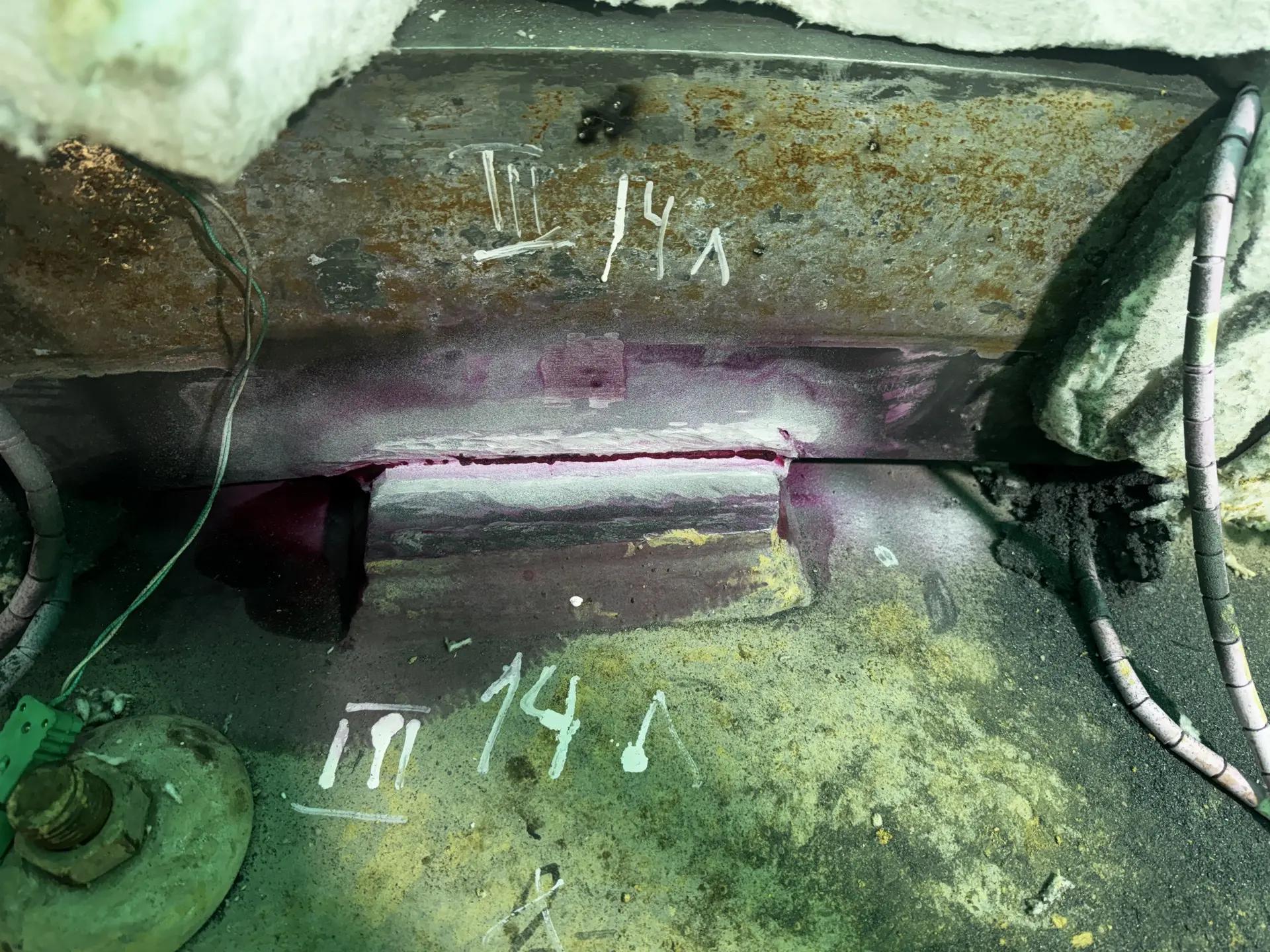

Сварка. Разделали трещины угольной строжкой, разогрели зоны до 220 °C и заплавили электродами. Самые крупные достигали 120 мм в длину и 80 мм в глубину. Отдельно приварили выпавший фрагмент.

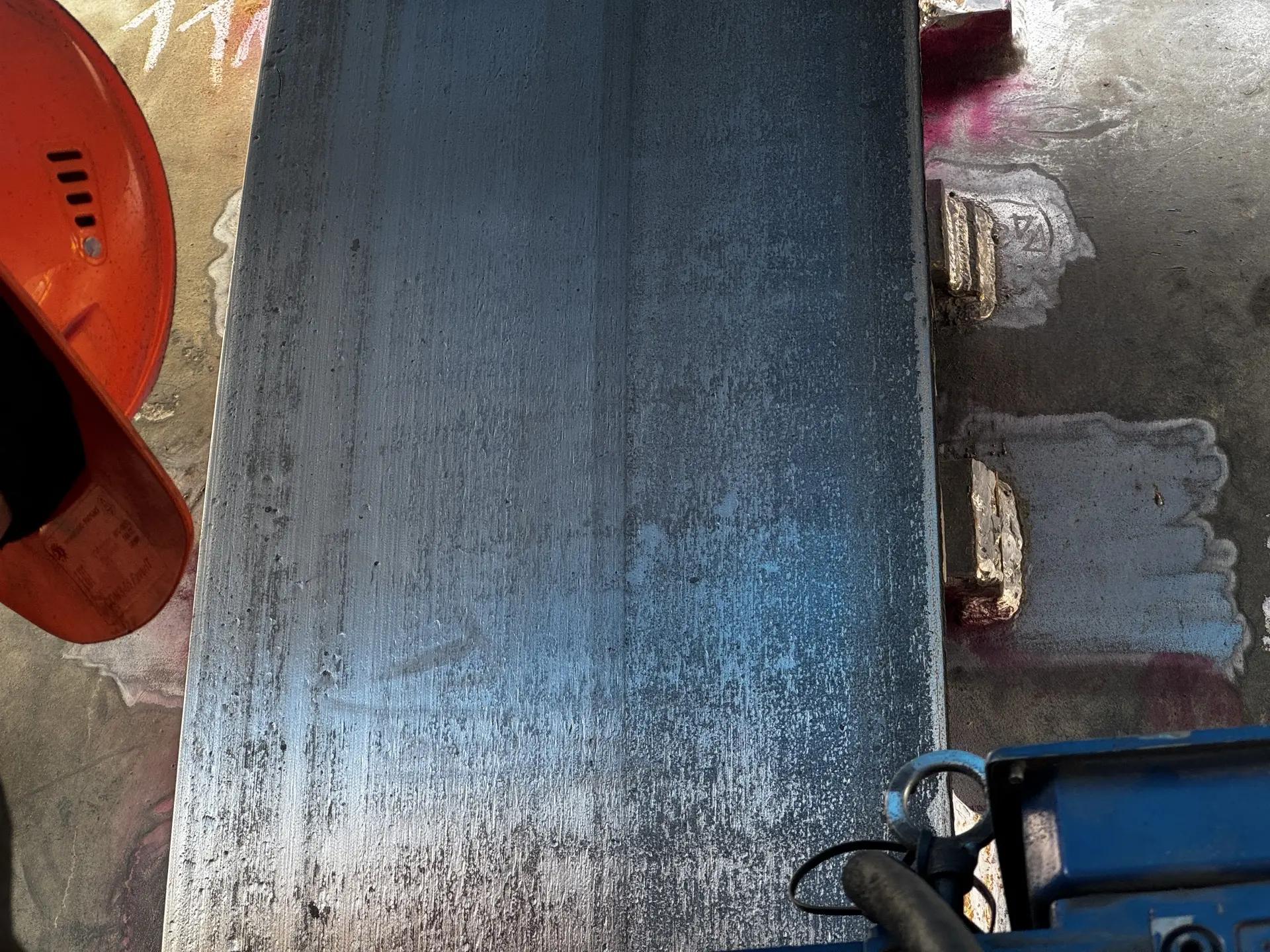

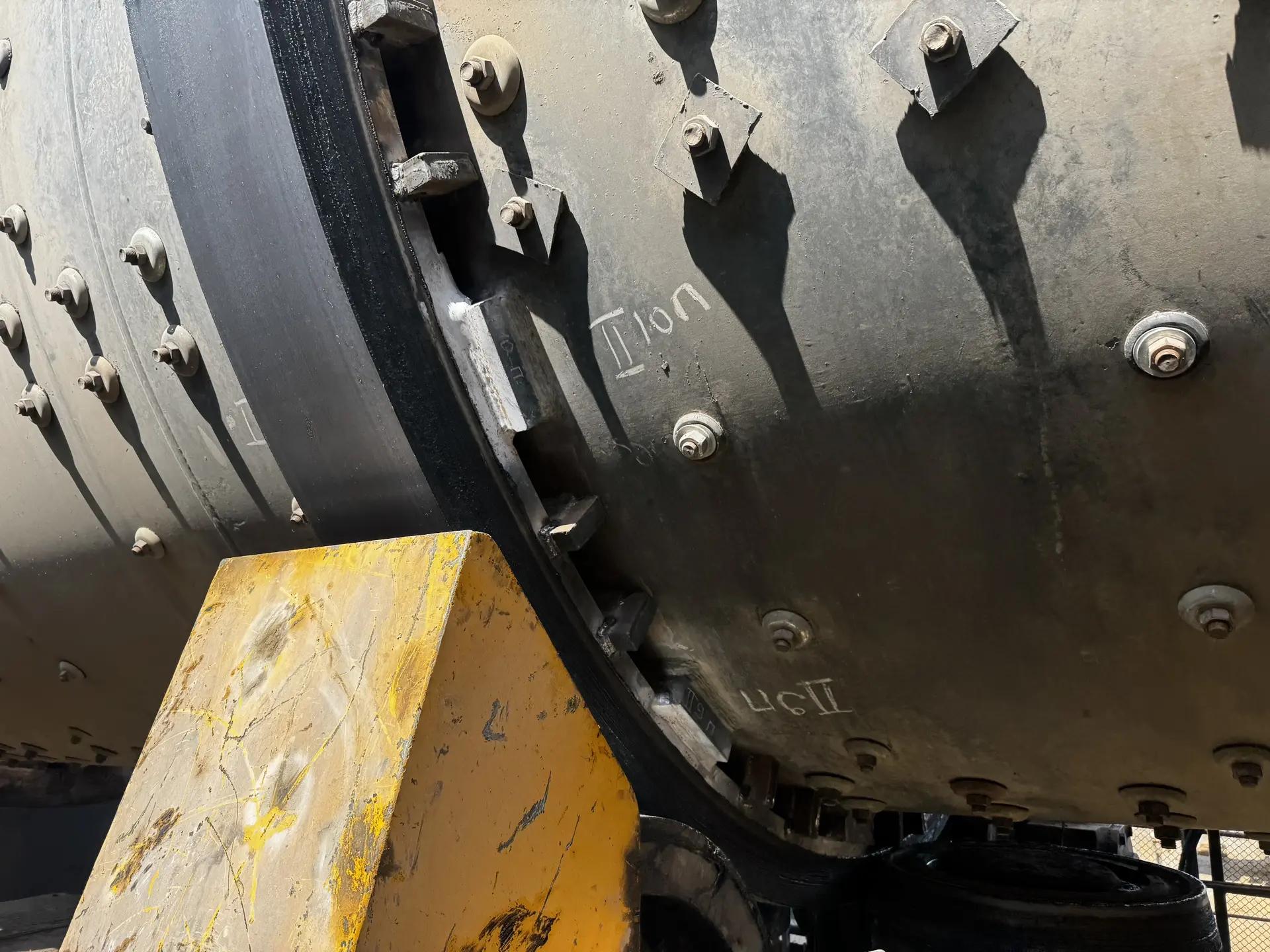

Дополнительные пластины. Между существующими подкладками установили новые — для усиления опор бандажных колец. Их изготовили прямо на площадке, задействовав мощности заказчика, и подогнали в размер по месту.

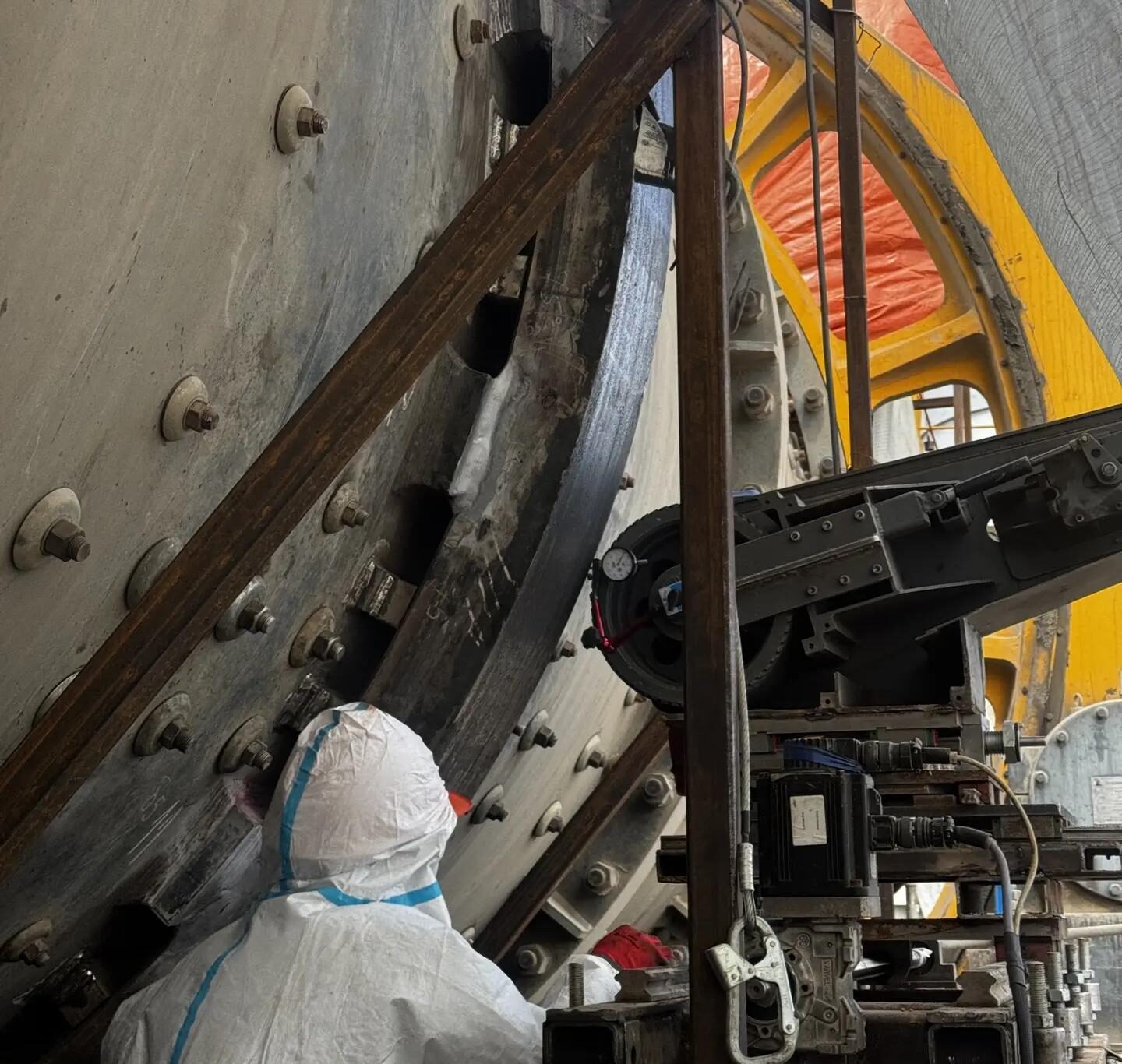

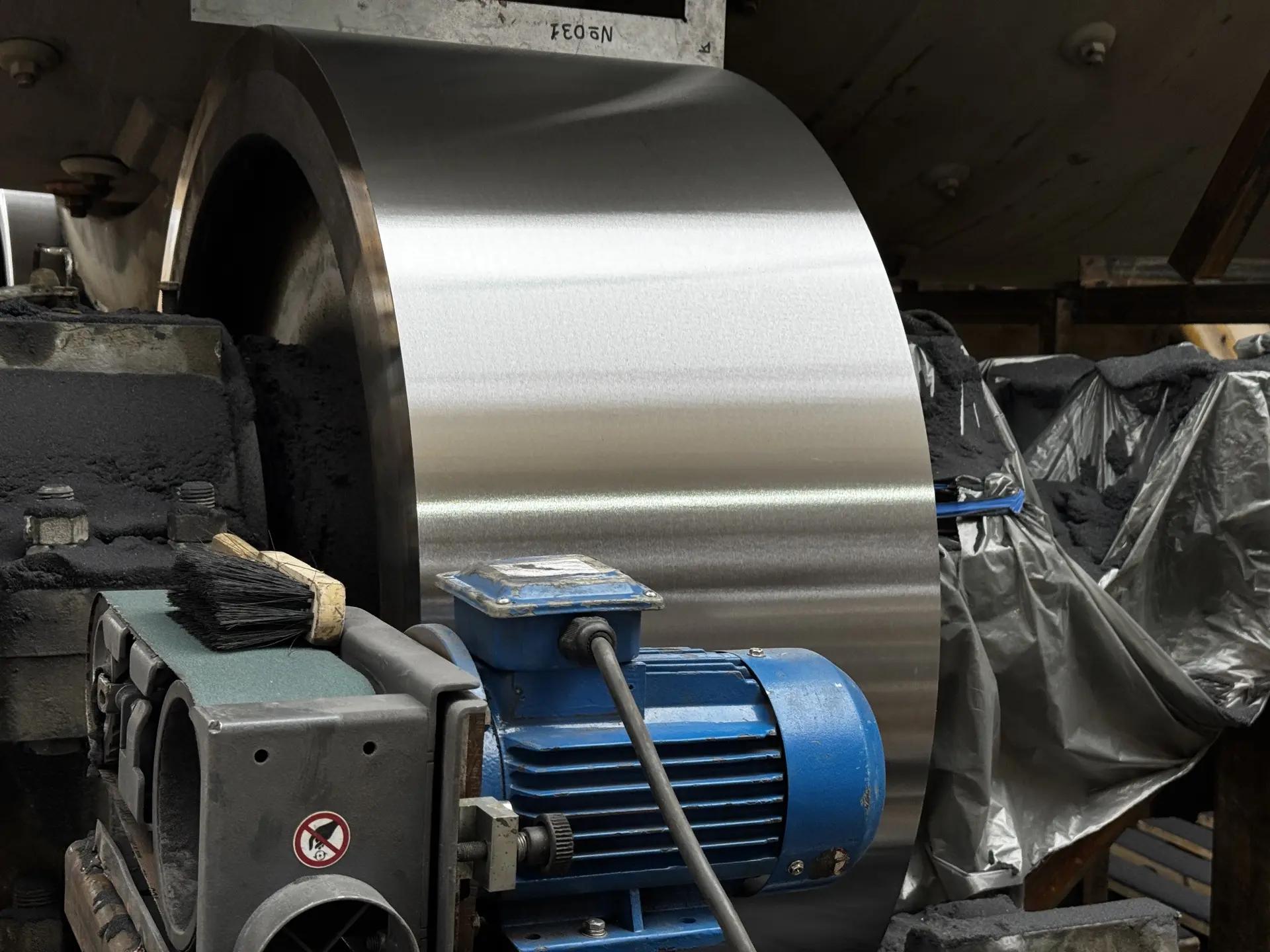

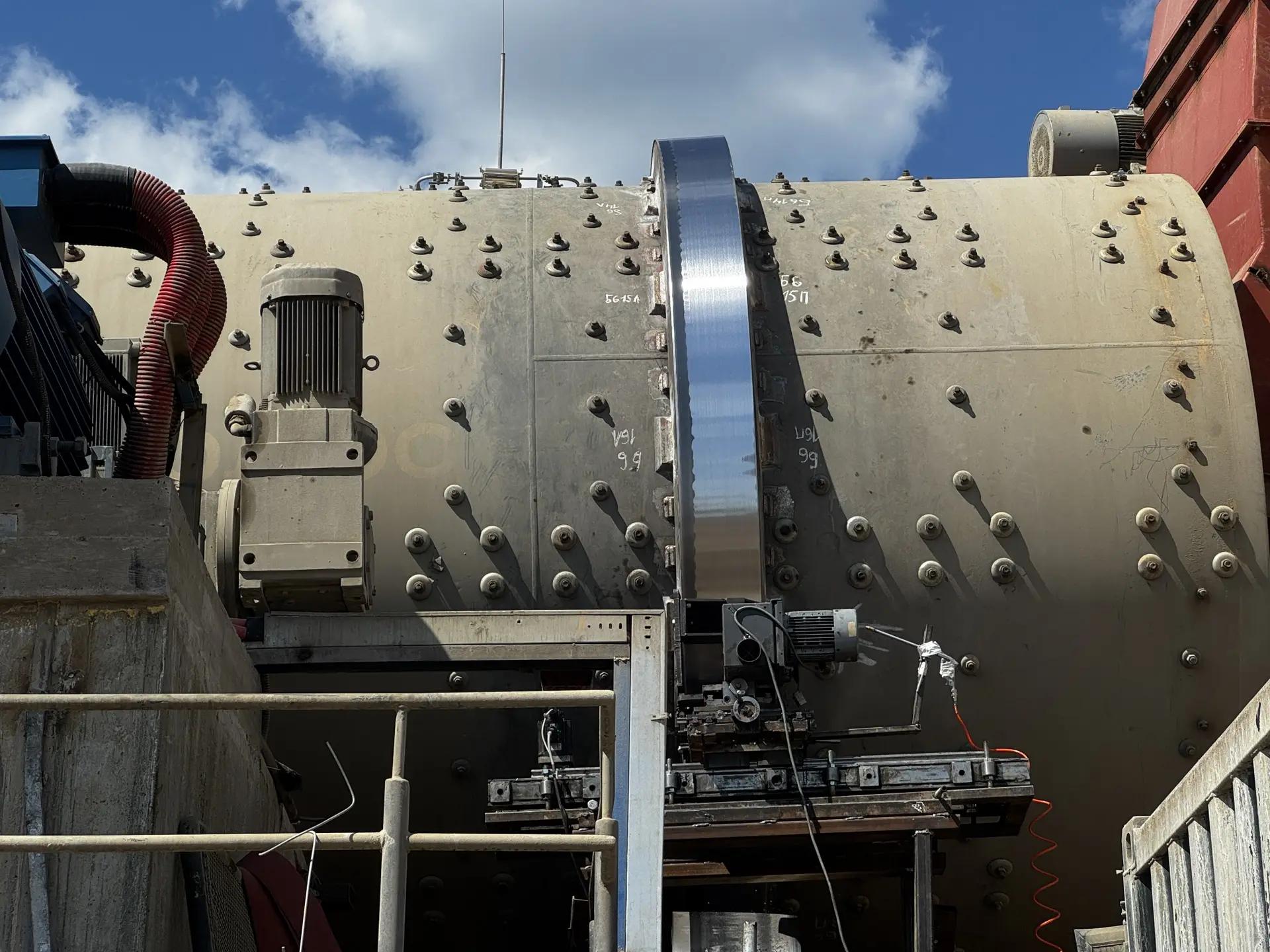

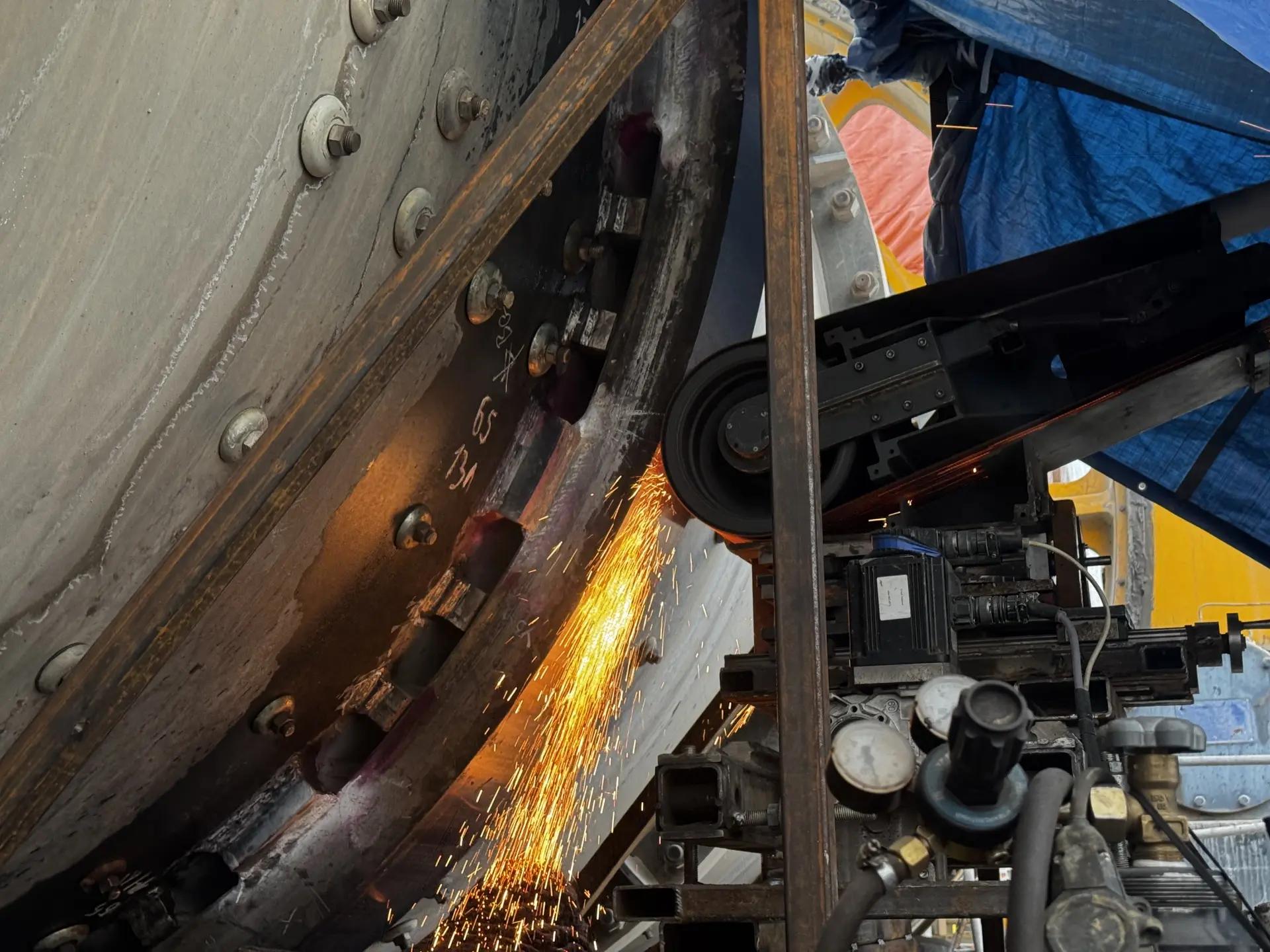

Шлифовка. Обработали поверхности соприкосновения роликов и бандажей на двух окомкователях с помощью мобильного станка. Чтобы освободить их для обработки, подвесили барабан 200-тонным домкратом, а вращение задавали собственным приводом.

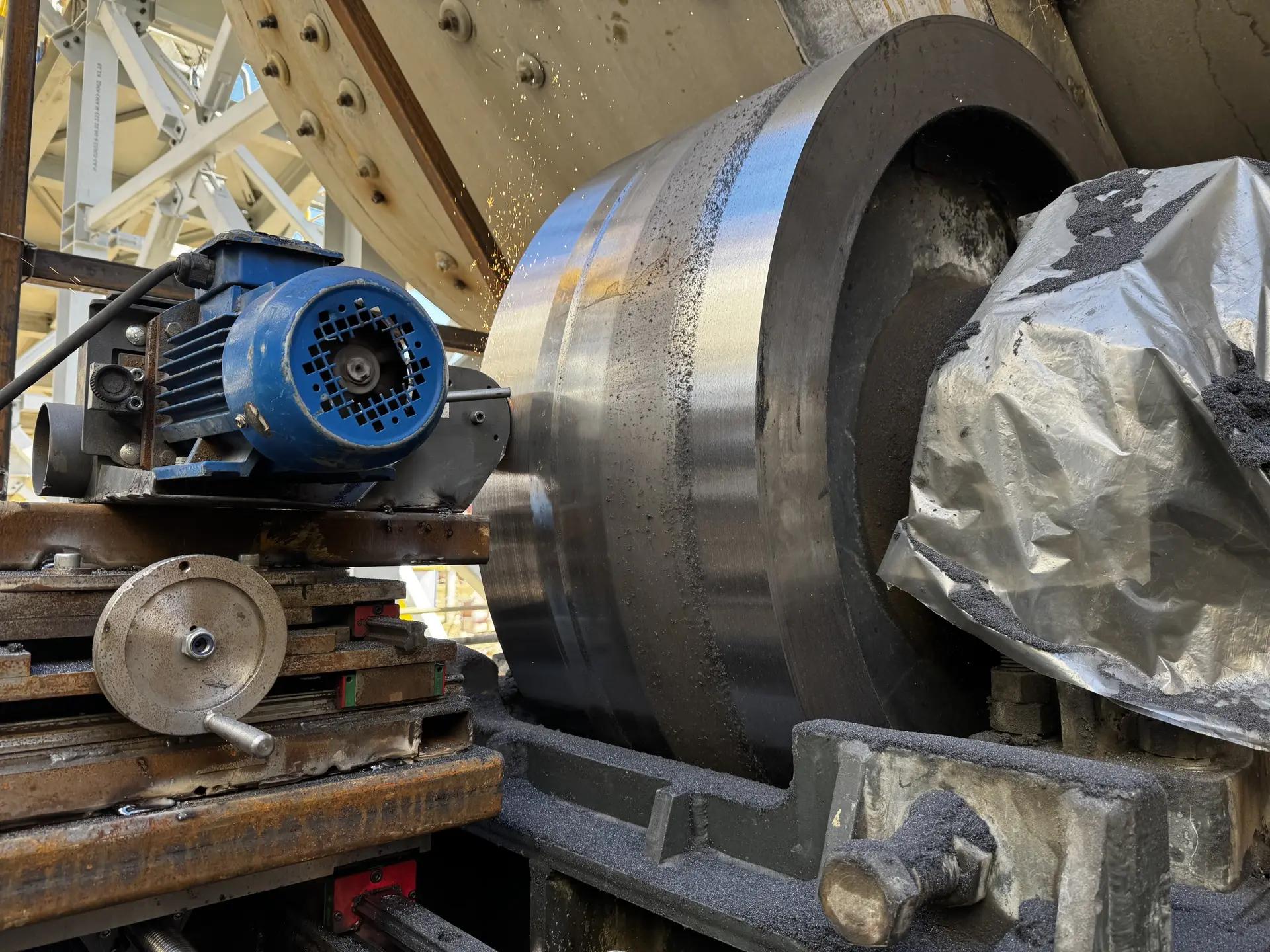

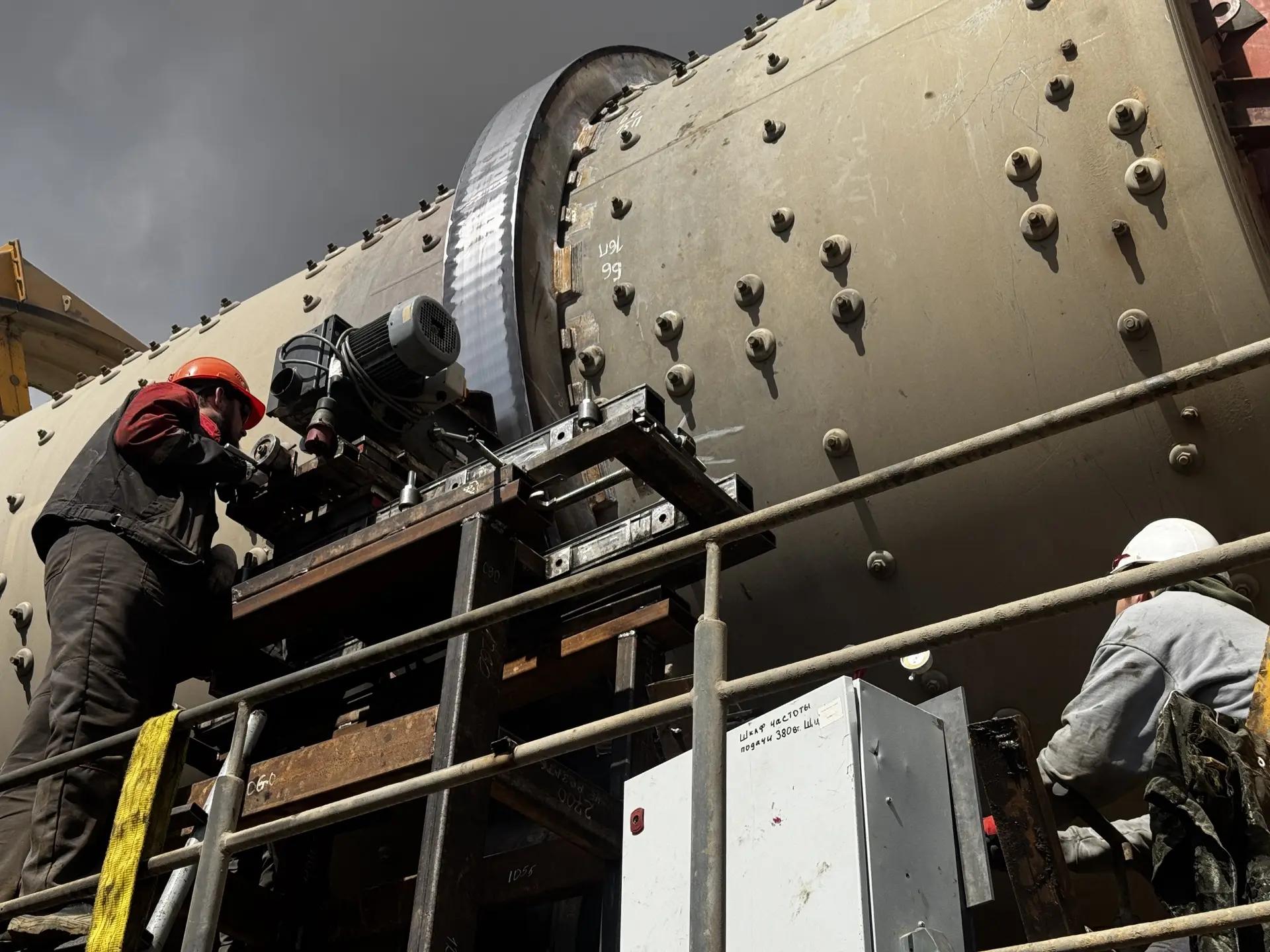

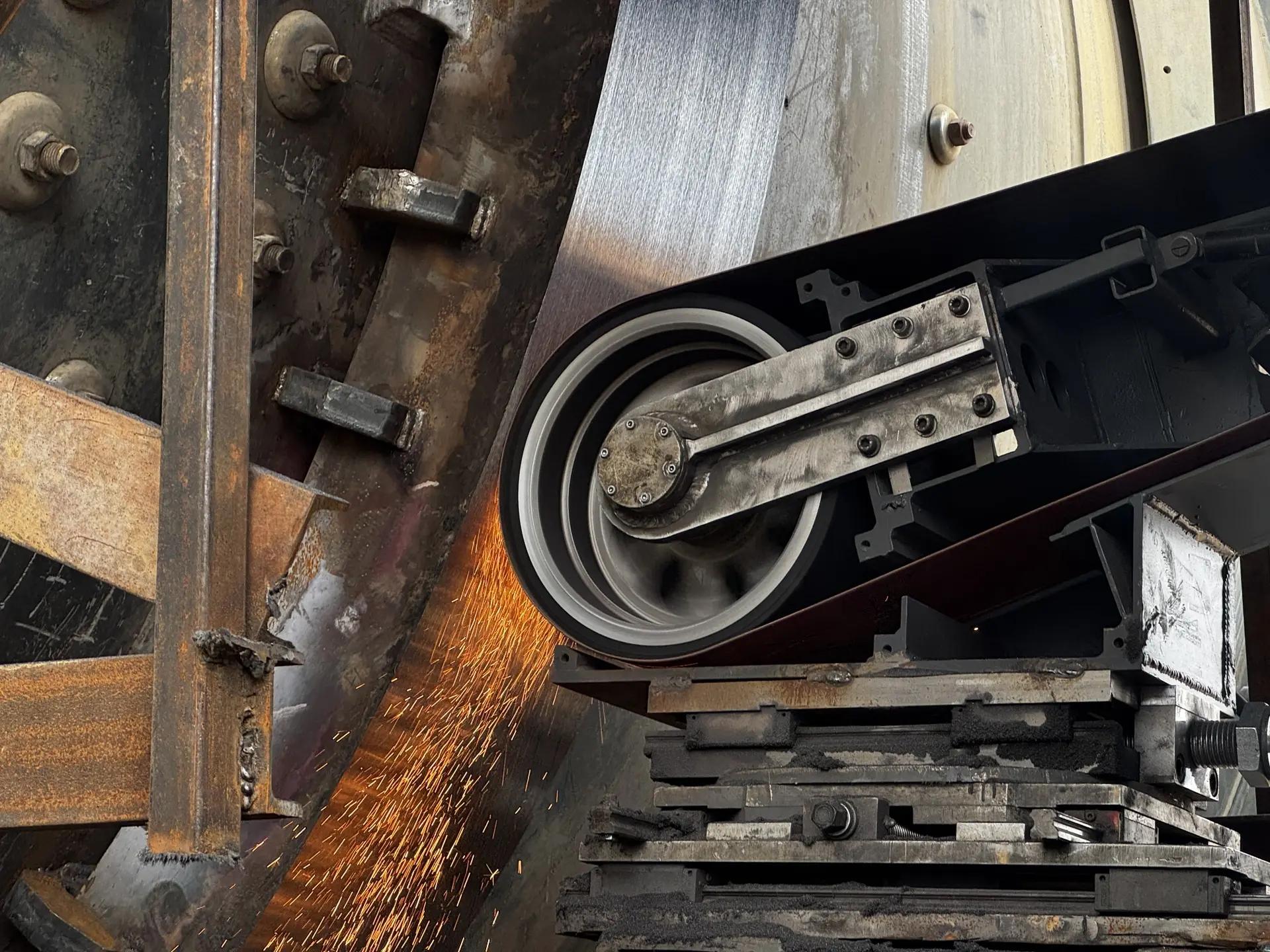

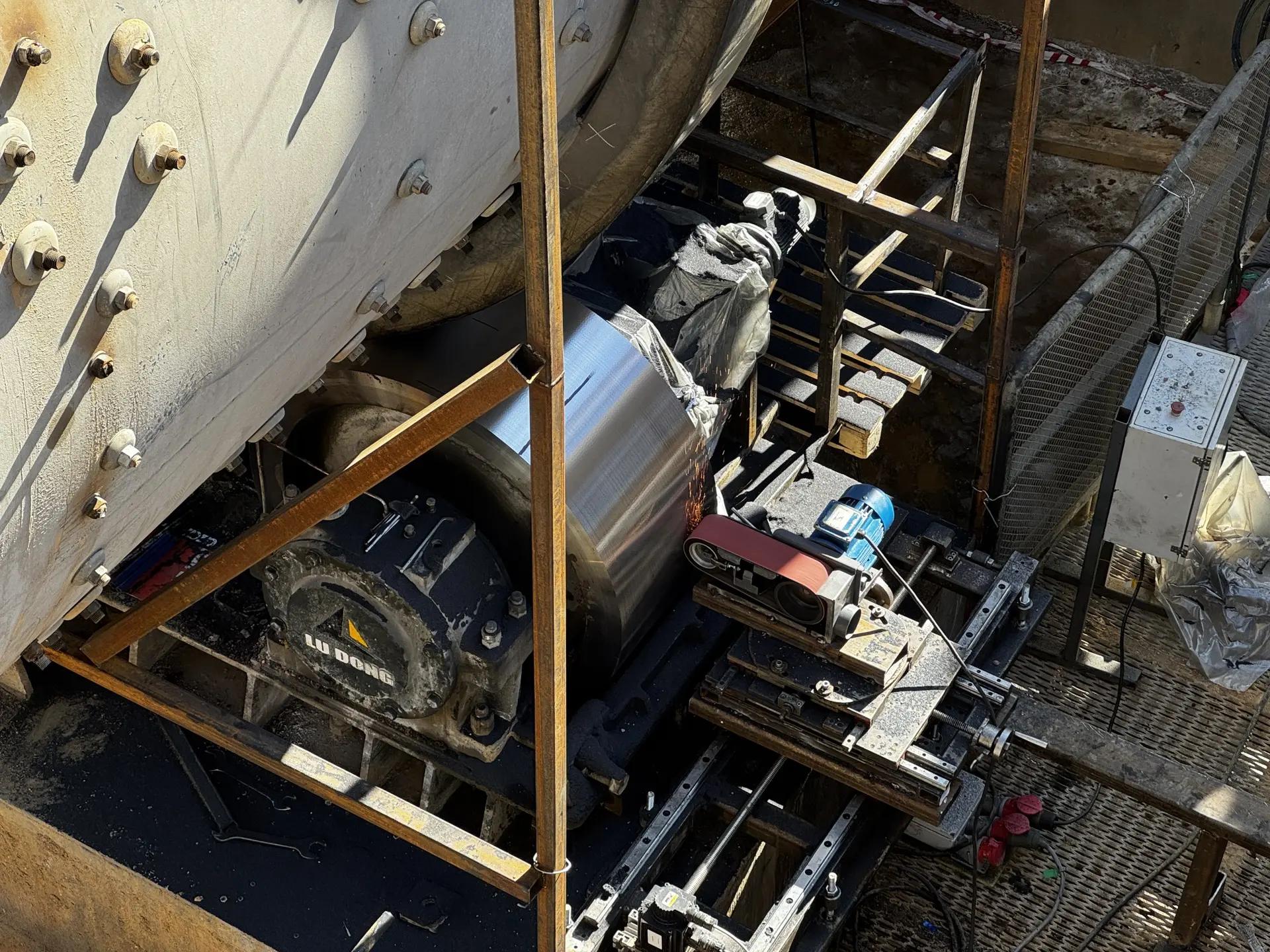

Шлифовка роликов мобильным станком

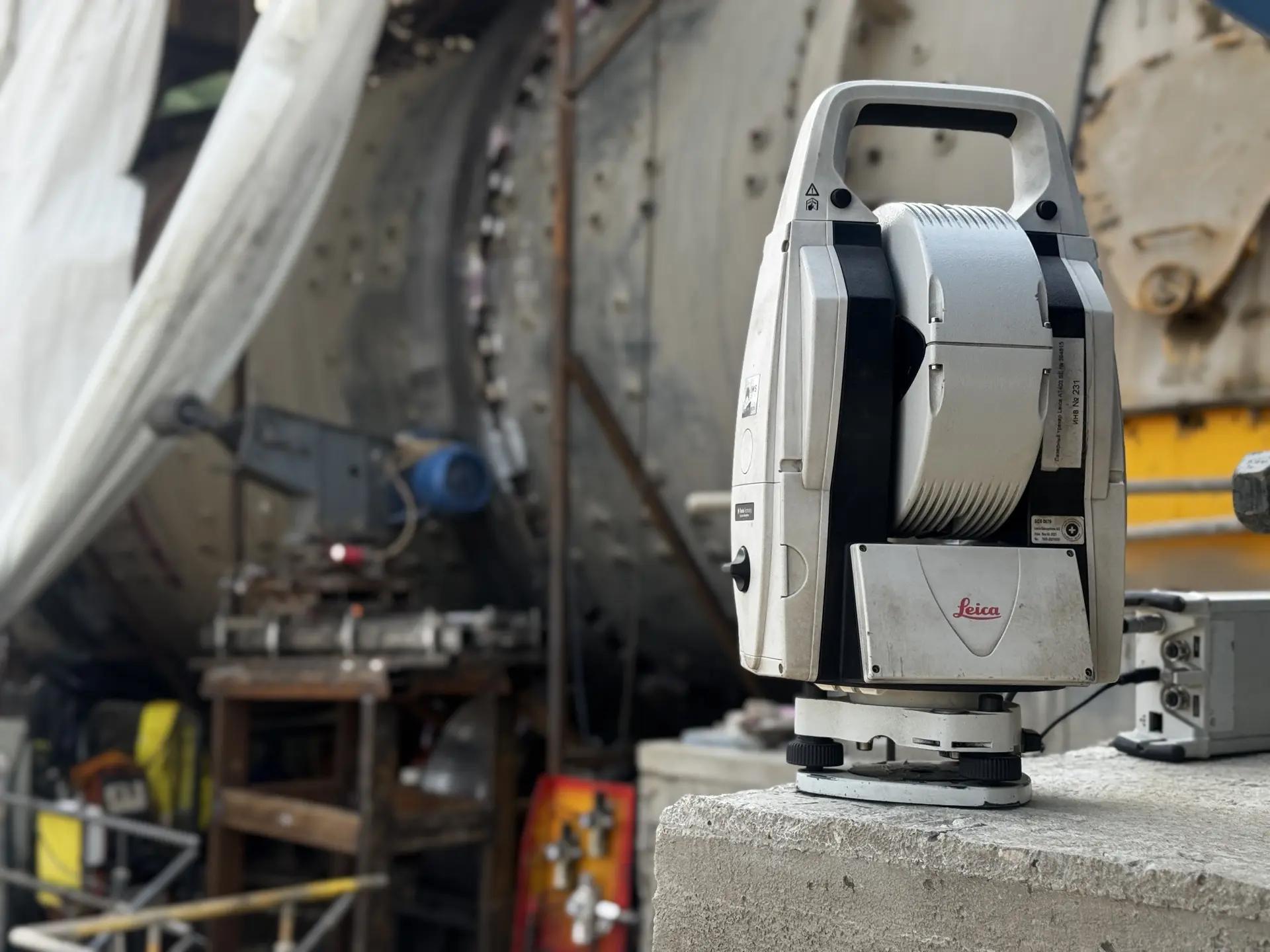

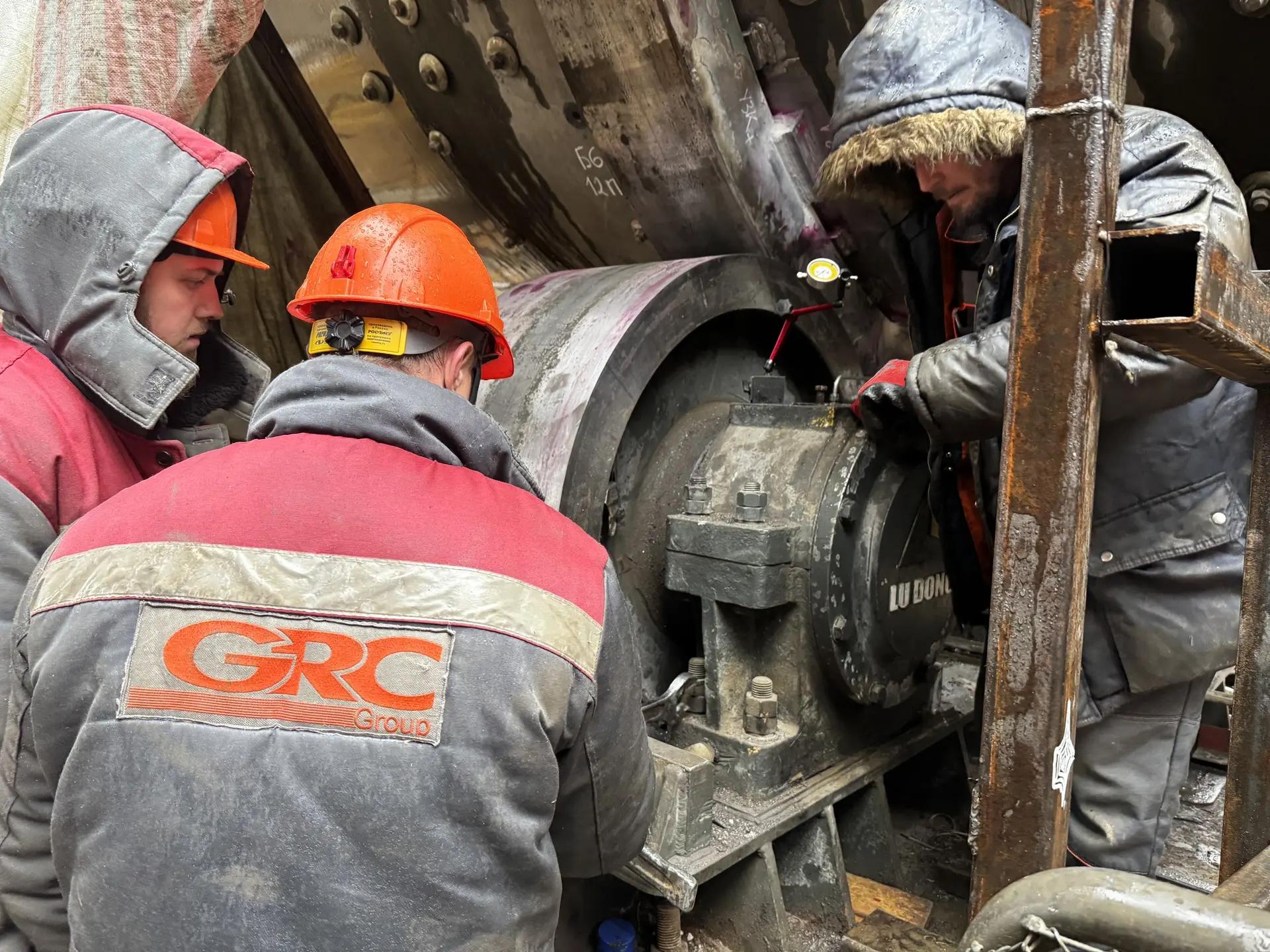

Юстировка. До начала работ замерили расположение опорных роликов и получили данные по круглости колец. После ремонта с помощью лазерного трекера выдержали межосевое расстояние опорных роликов — это обеспечило проектный угол наклона окомкователя. Отдельно настроили венцовое зацепление: так как привод неподвижен (под венцовый вал), необходимый зазор зубчатой пары выставляли симметричным смещением трёх пар роликов.
По итогам ремонта бандажи восстановлены, поверхности роликов и колец отшлифованы, геометрия окомкователей выставлена.
