11.09.2019

Восстановление крепления гидроцилиндра автокрана Zoomlion QY80V

18472/18542

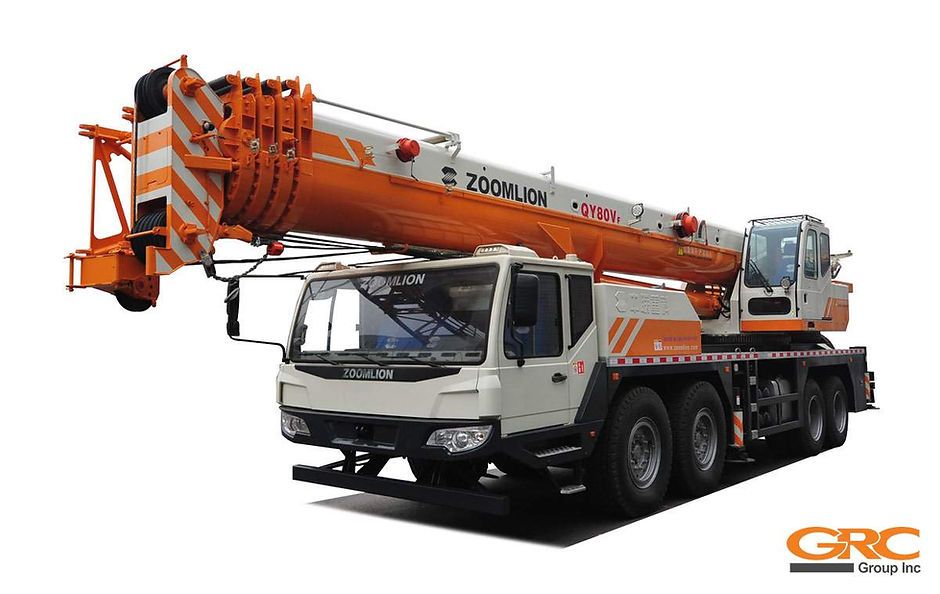

Спецтехника: Автокран Zoomlion QY80V

В результате дефектовки выявлен глубокий механический износ:

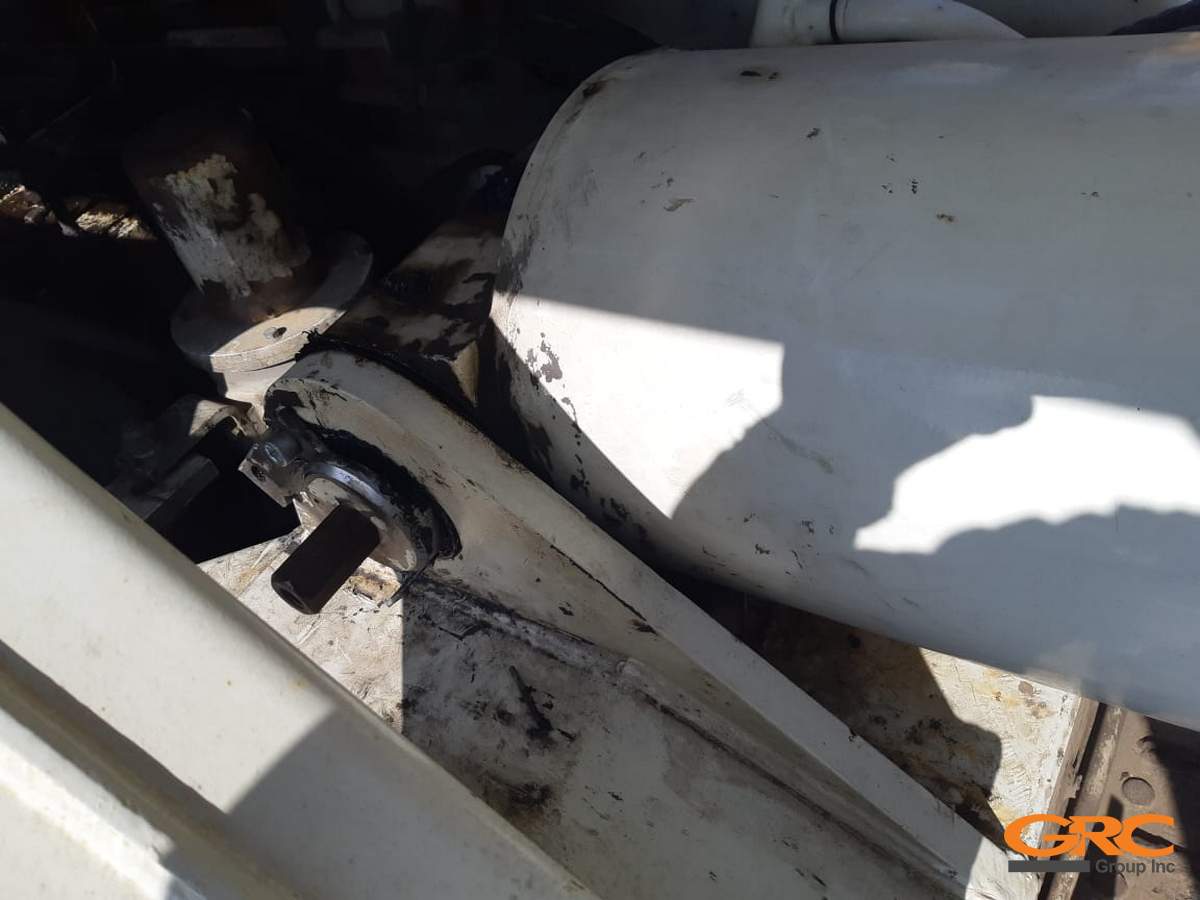

Сочленение рамы и гидроцилиндра

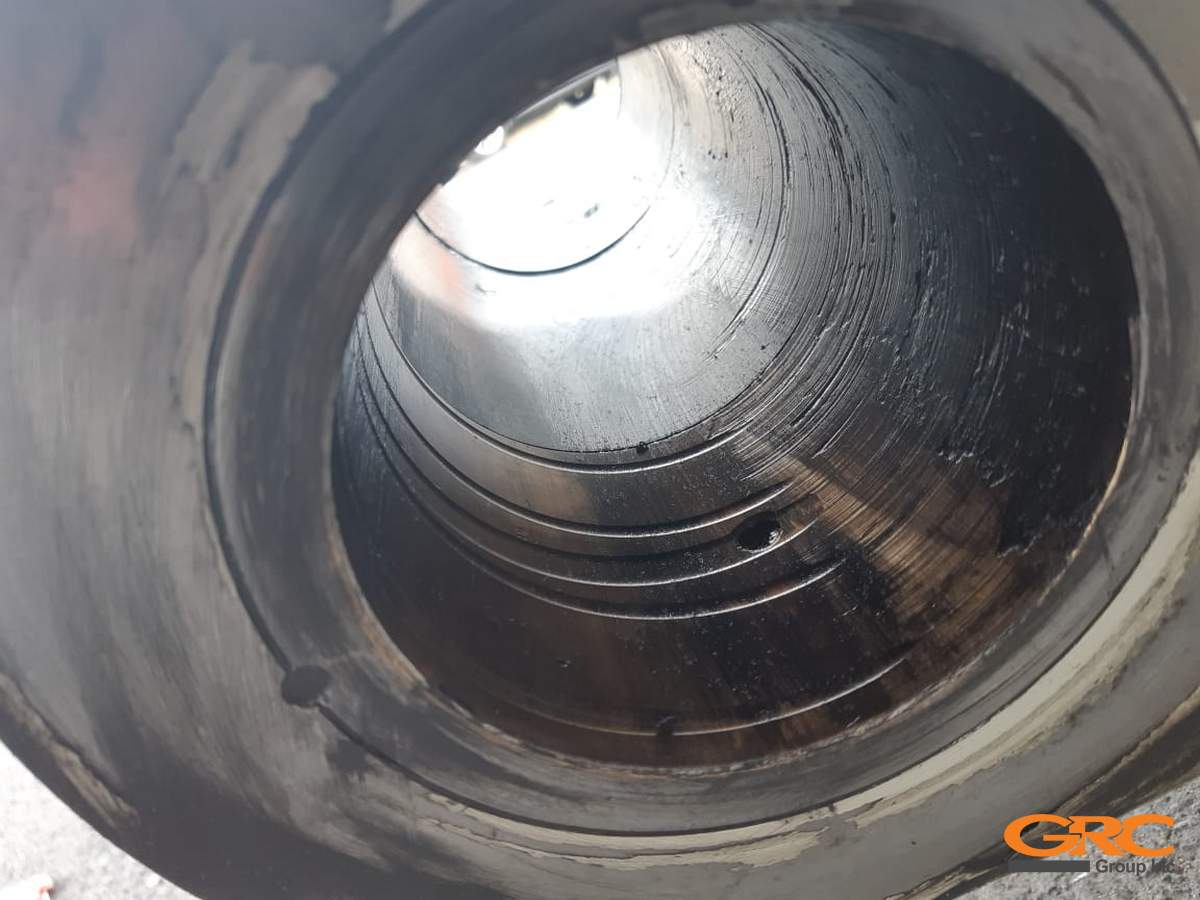

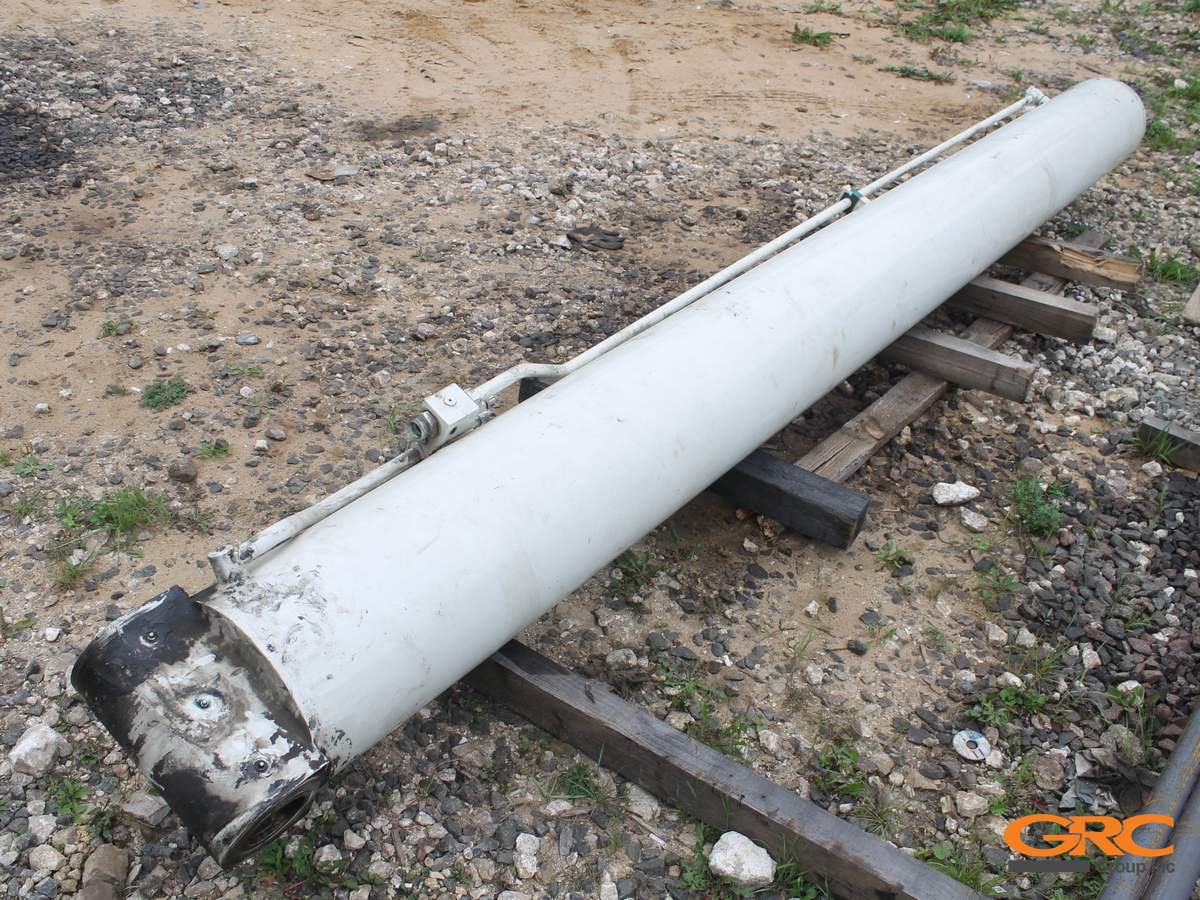

Механический износ гидроцилиндра
дефектовка автокрана
дефектовка автокрана

Задачи:

● Восстановить посадочные места в проушине гидроцилиндра подъема стрелы

● Восстановить проушины крепления гидроцилиндра на раме автокрана

Первым этапом ремонта автокрана Zoomlion QY80V мы восстанавливаем крепление на гидроцилиндре стрелы на нашей производственной базе:

— Демонтируем изношенные втулки;

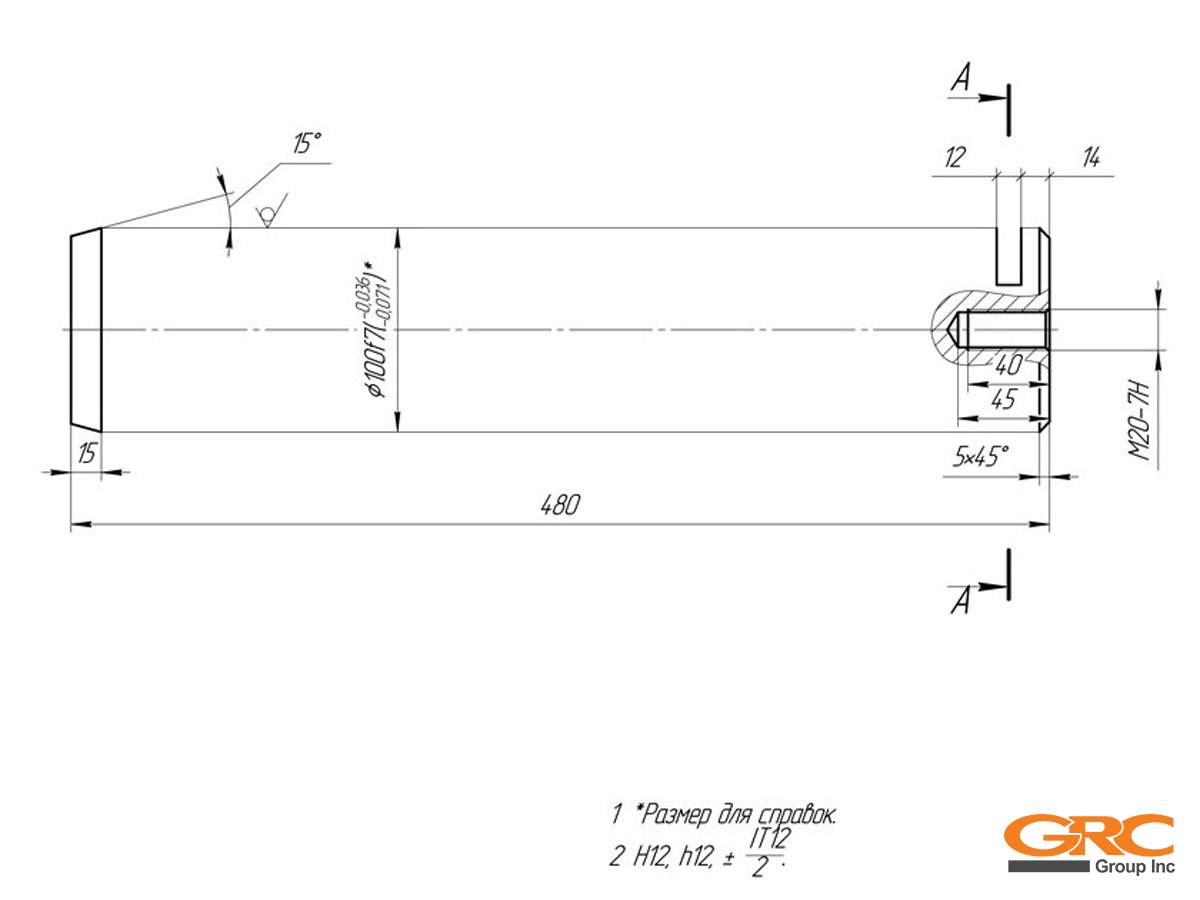

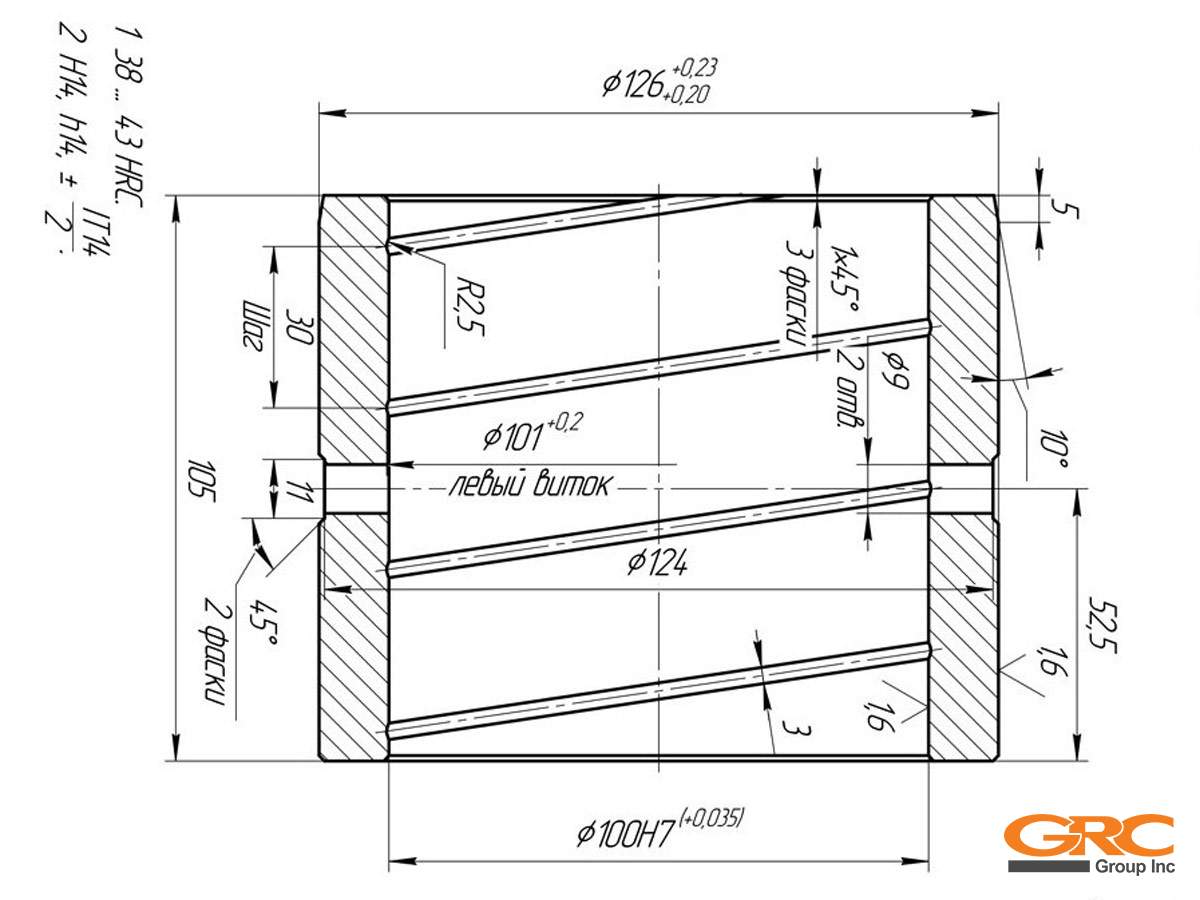

— Изготавливаем чертежи на новые втулки и палец;

— Устанавливаем портативный расточной станок на гидроцилиндр, растачиваем проушину в больший размер, наплавляем и проводим чистовую расточку в рабочий размер;

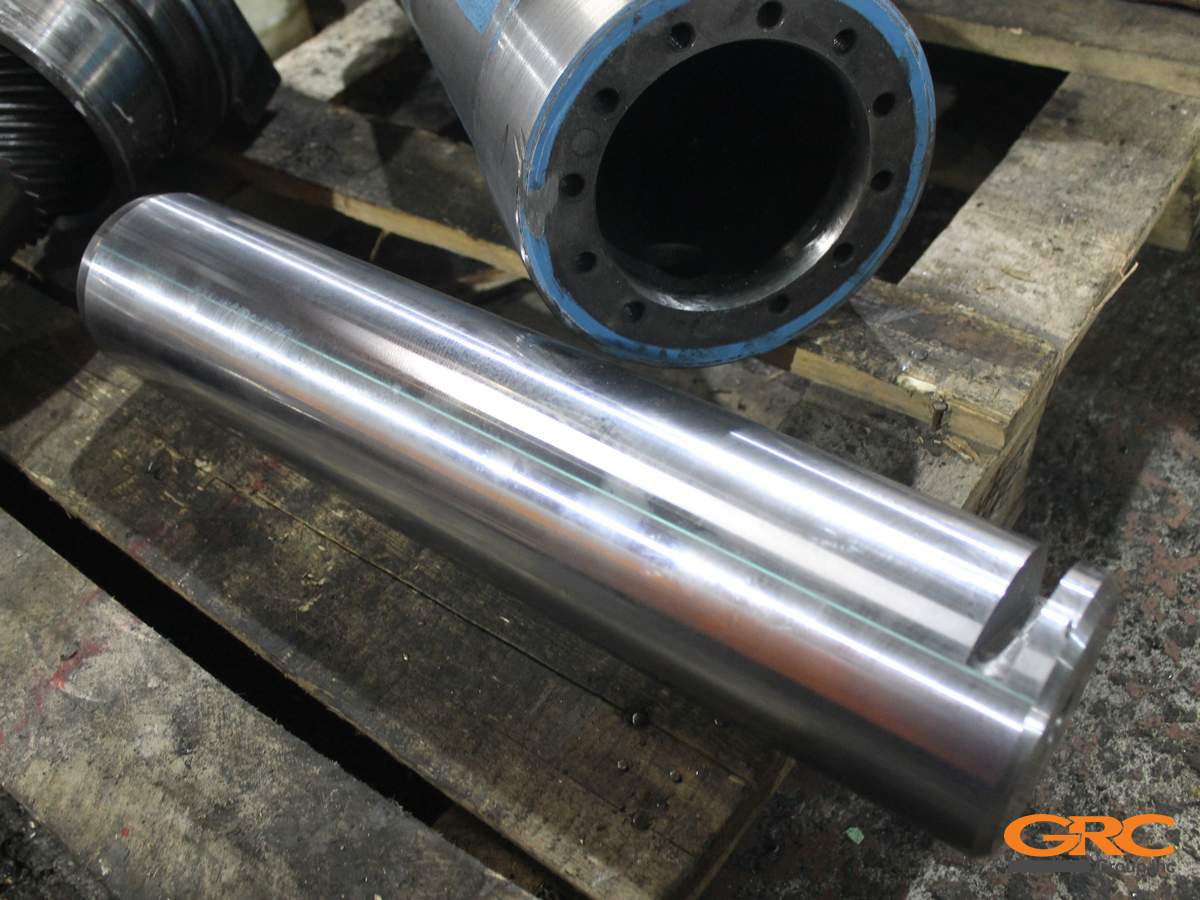

— Изготавливаем по образцу палец и втулки с термообработкой;

— Запрессовываем втулки и проводим исходящий контроль;

— Примеряем палец, проверяем смазочные каналы.

Фотографии процесса восстановления посадки гидроцилиндра:

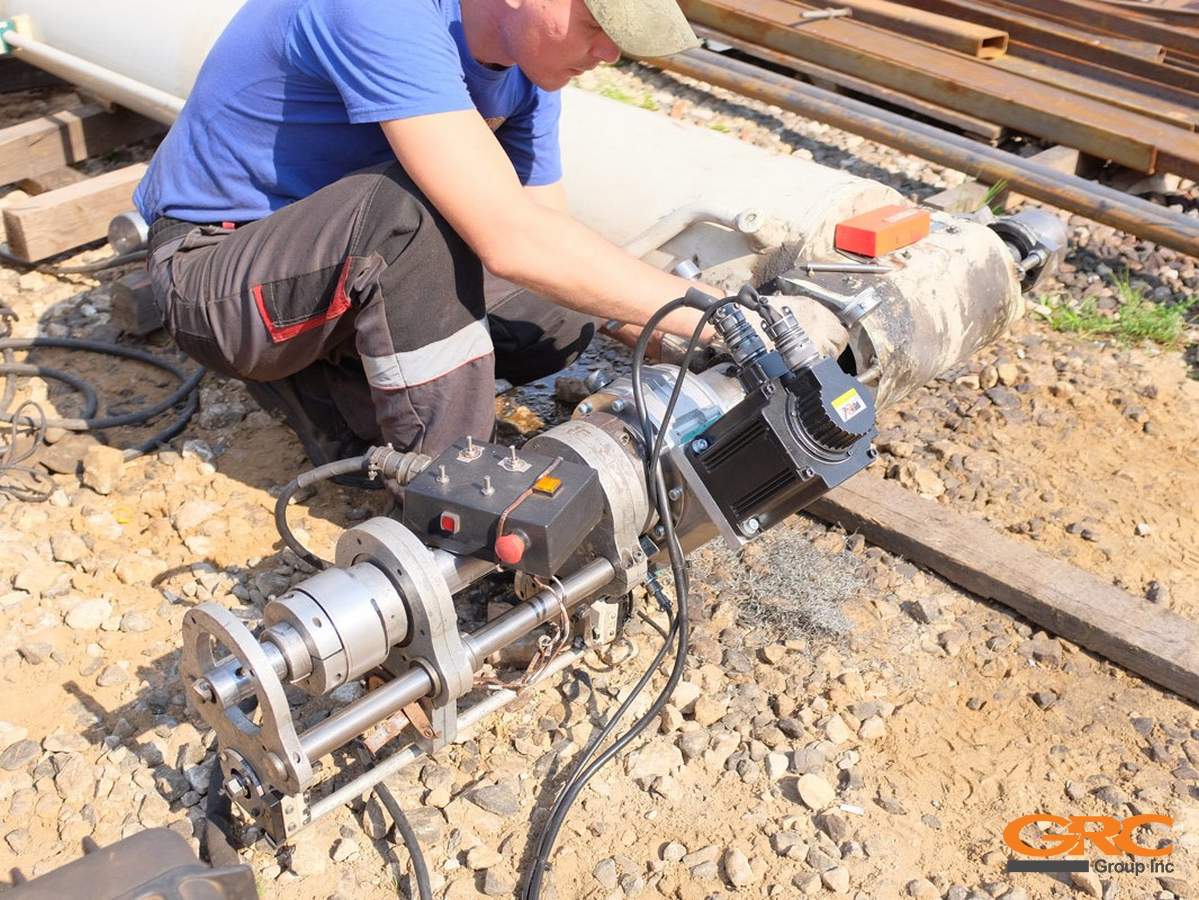

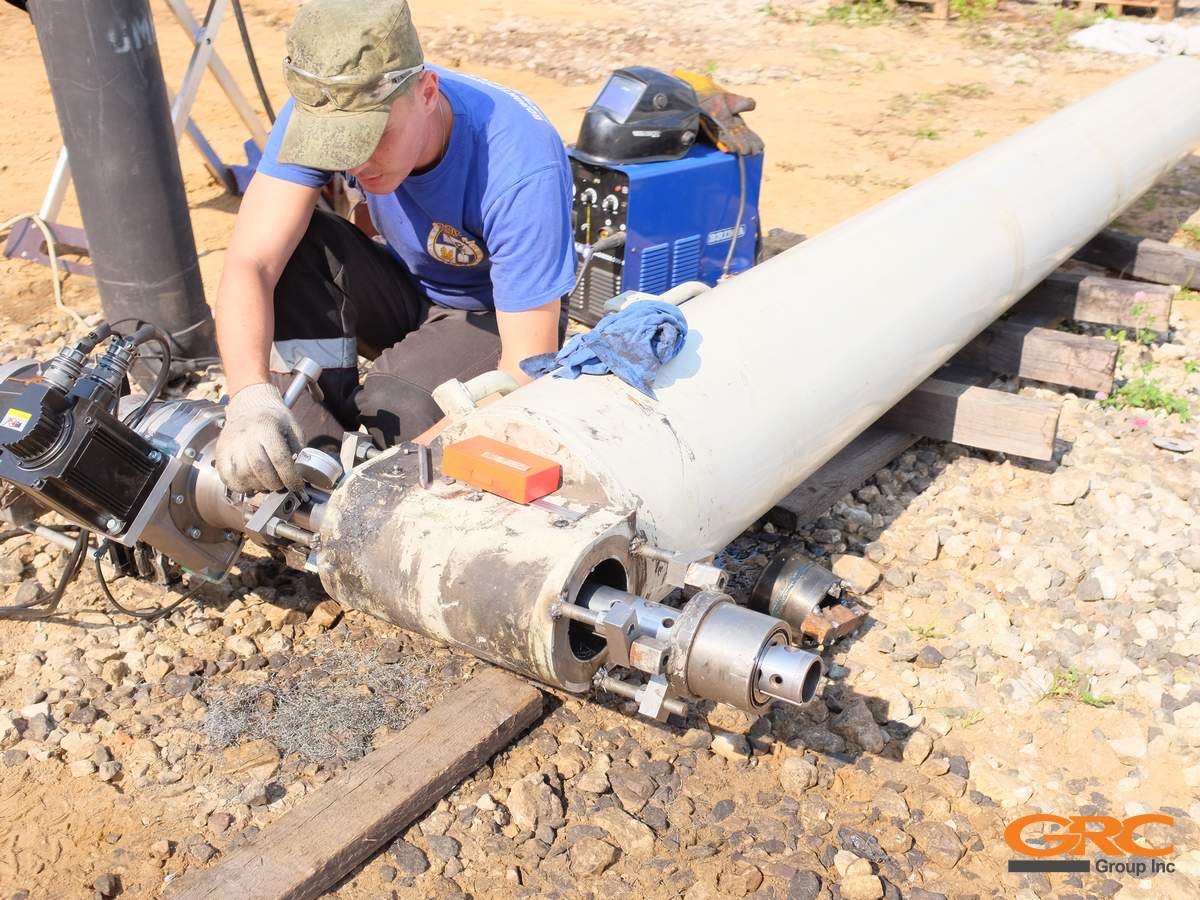

Мобильная расточка гидроцилиндра
расточка гидроцилиндра

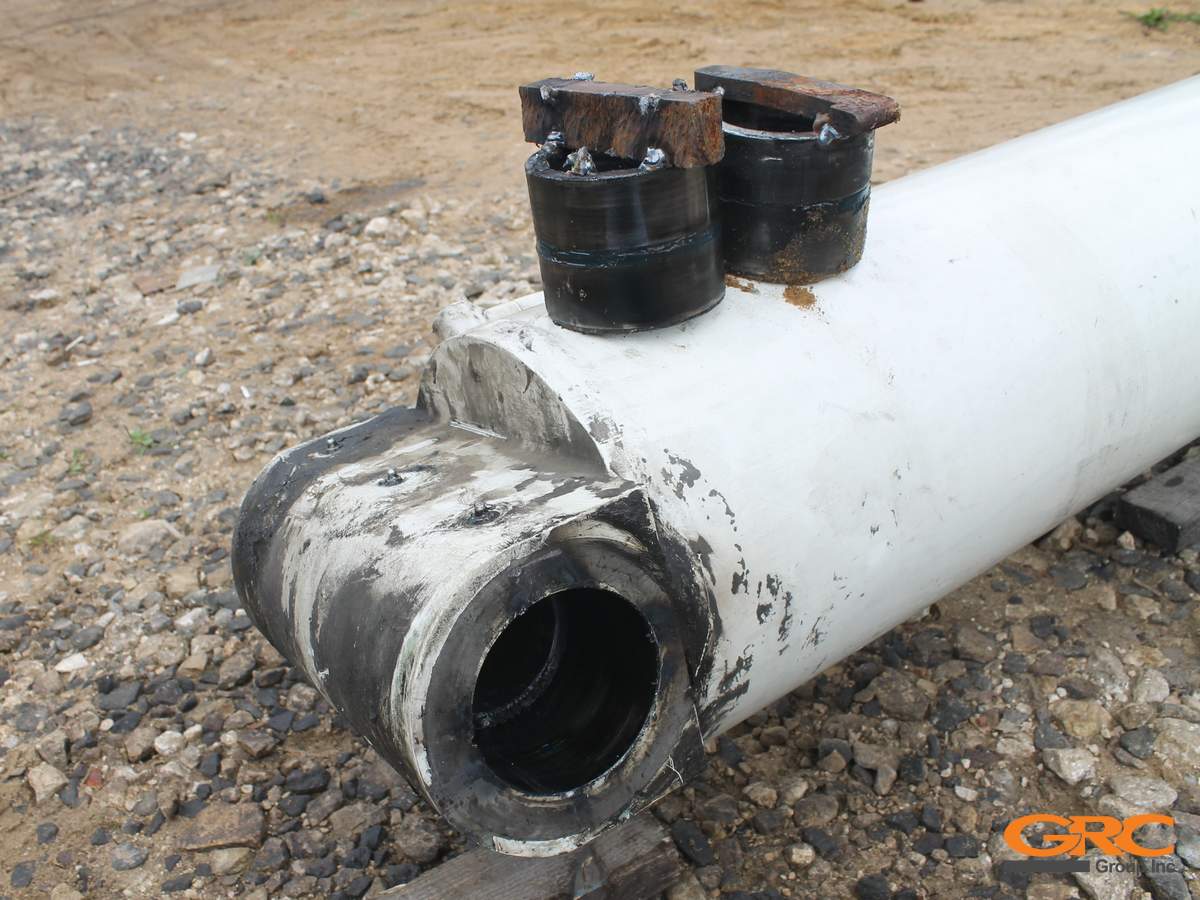

Демонтаж втулки гидроцилиндра
Демонтаж втулки гидроцилиндра

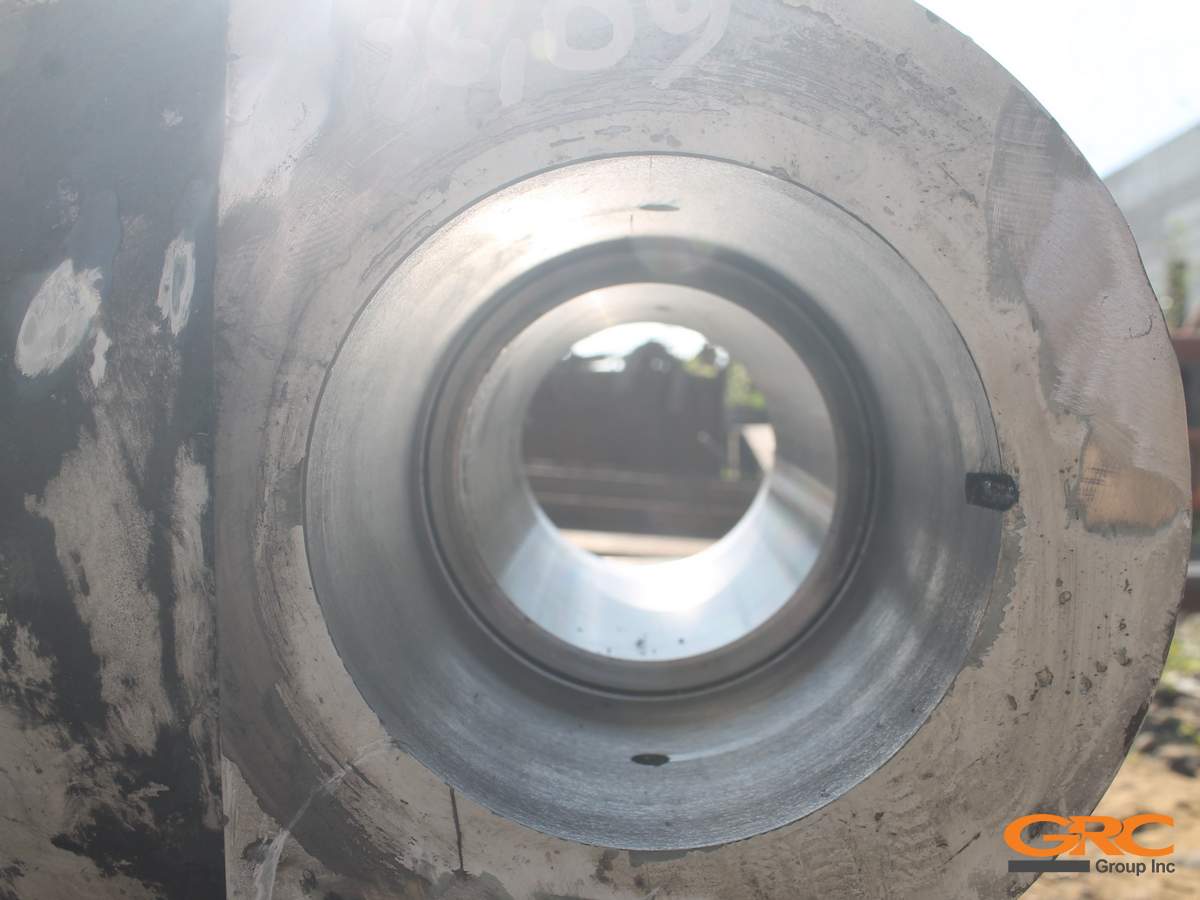

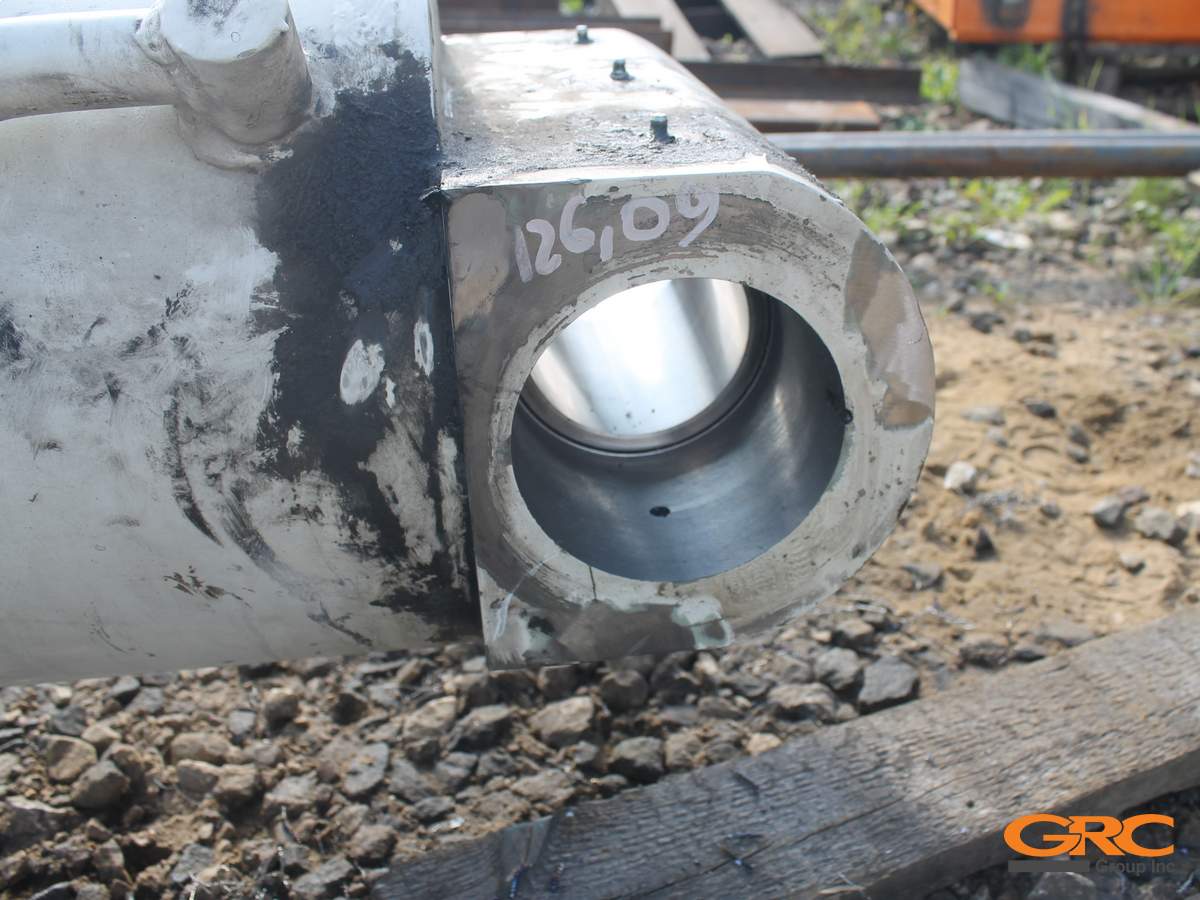

Ось гидроцилиндра после расточки
Ось гидроцилиндра после расточки

На втором этапе данного заказа мы проводим ремонт на территории заказчика при помощи мобильно-расточного оборудования.

Восстанавливаем проушины крепления гидроцилиндра (2 посадки) на раме автокрана по технологии расточки и наплавки.

Работа на выезде заняла 2 дня.

Фотографии процесса работ мобильно-расточным оборудованием:

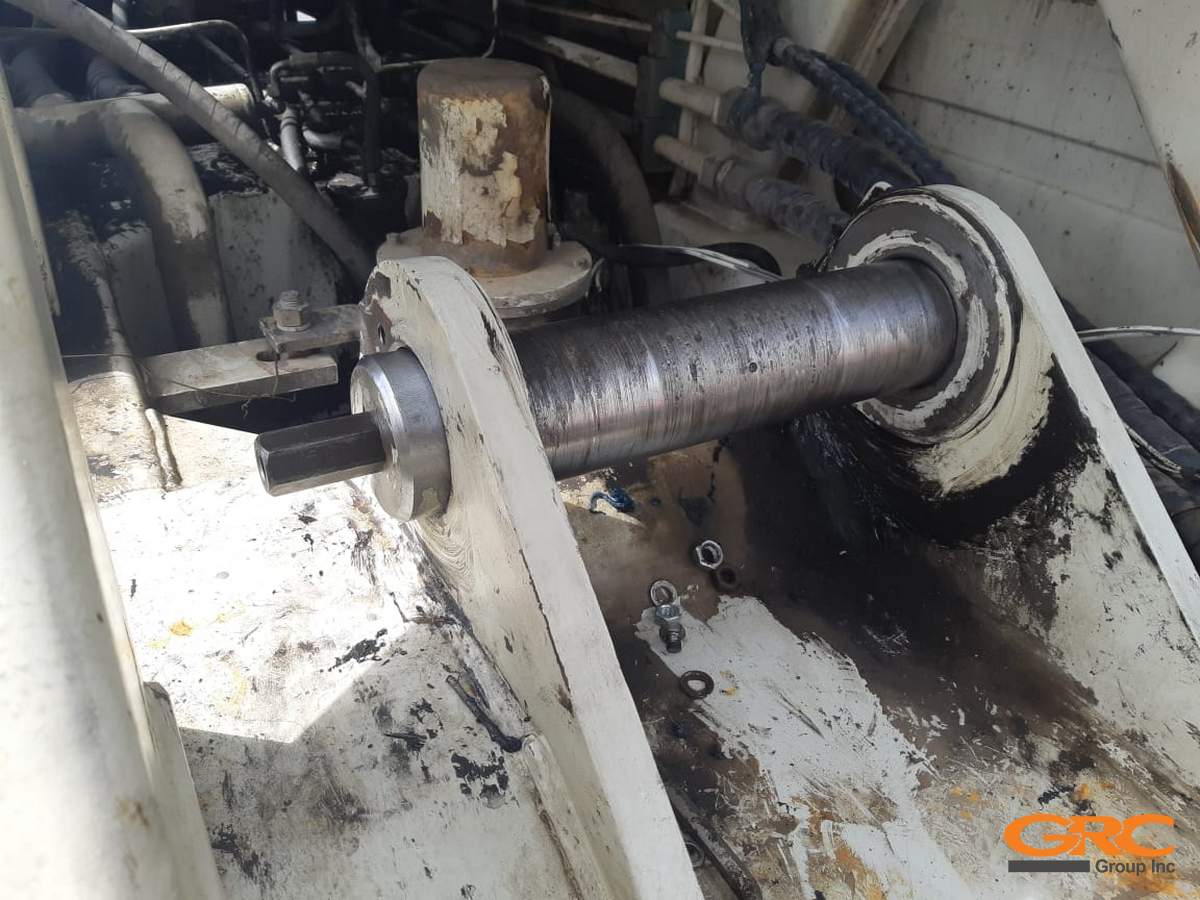

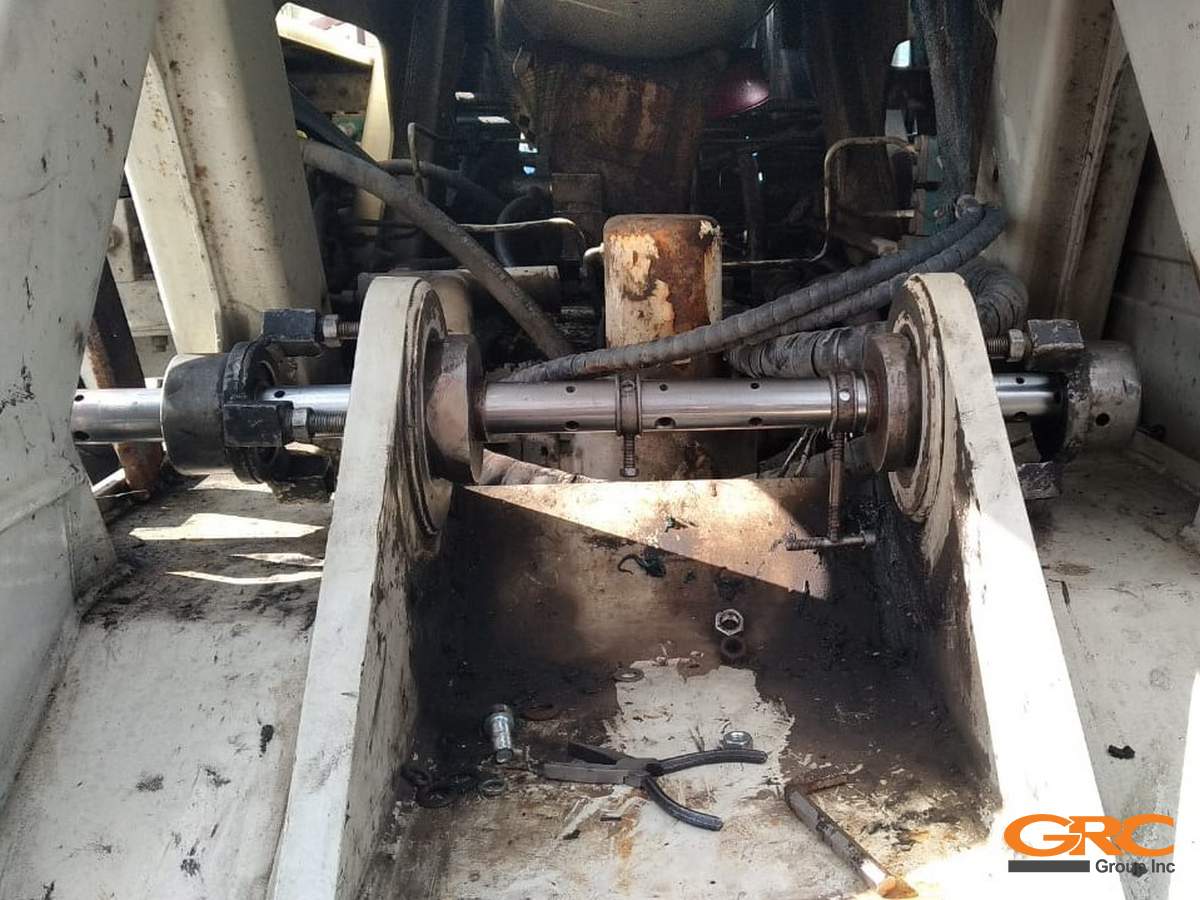

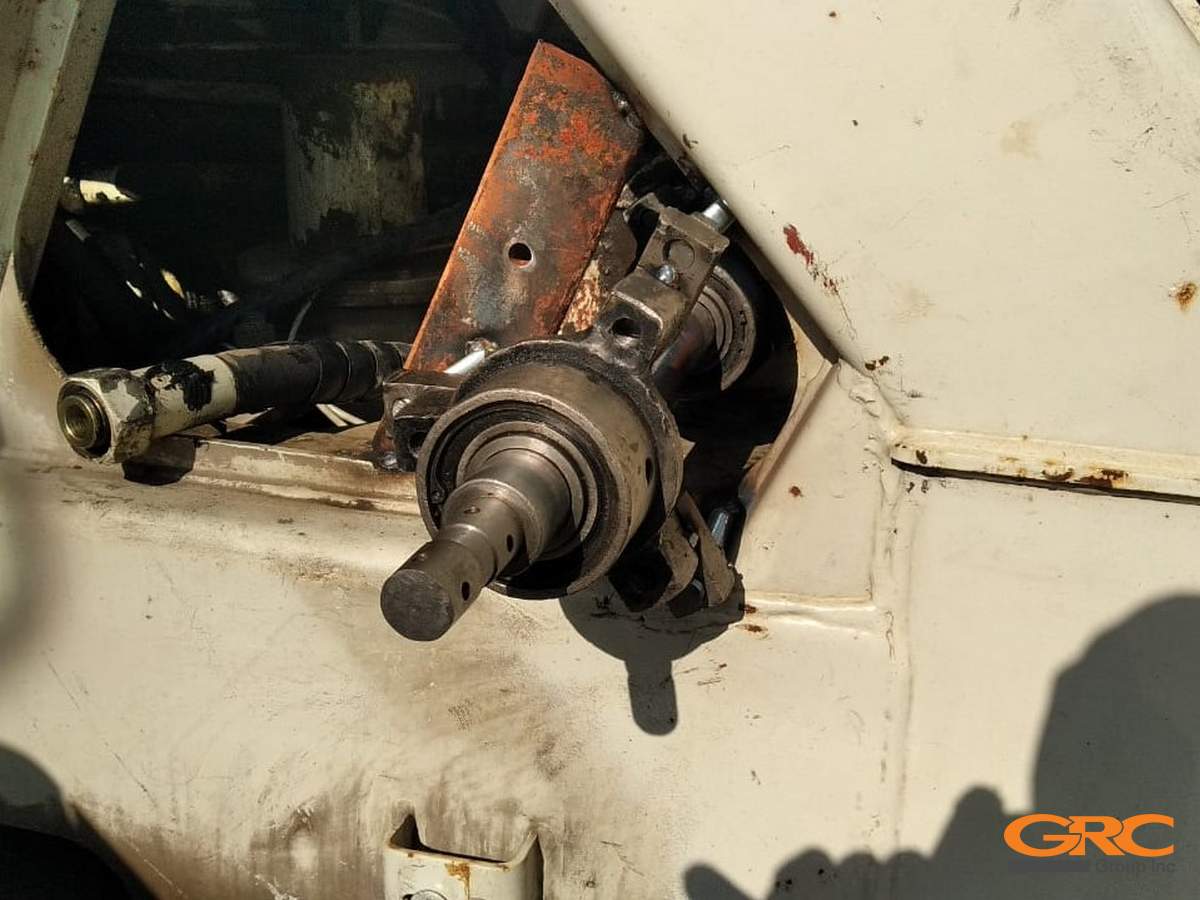

Черновая расточка проушин автокрана

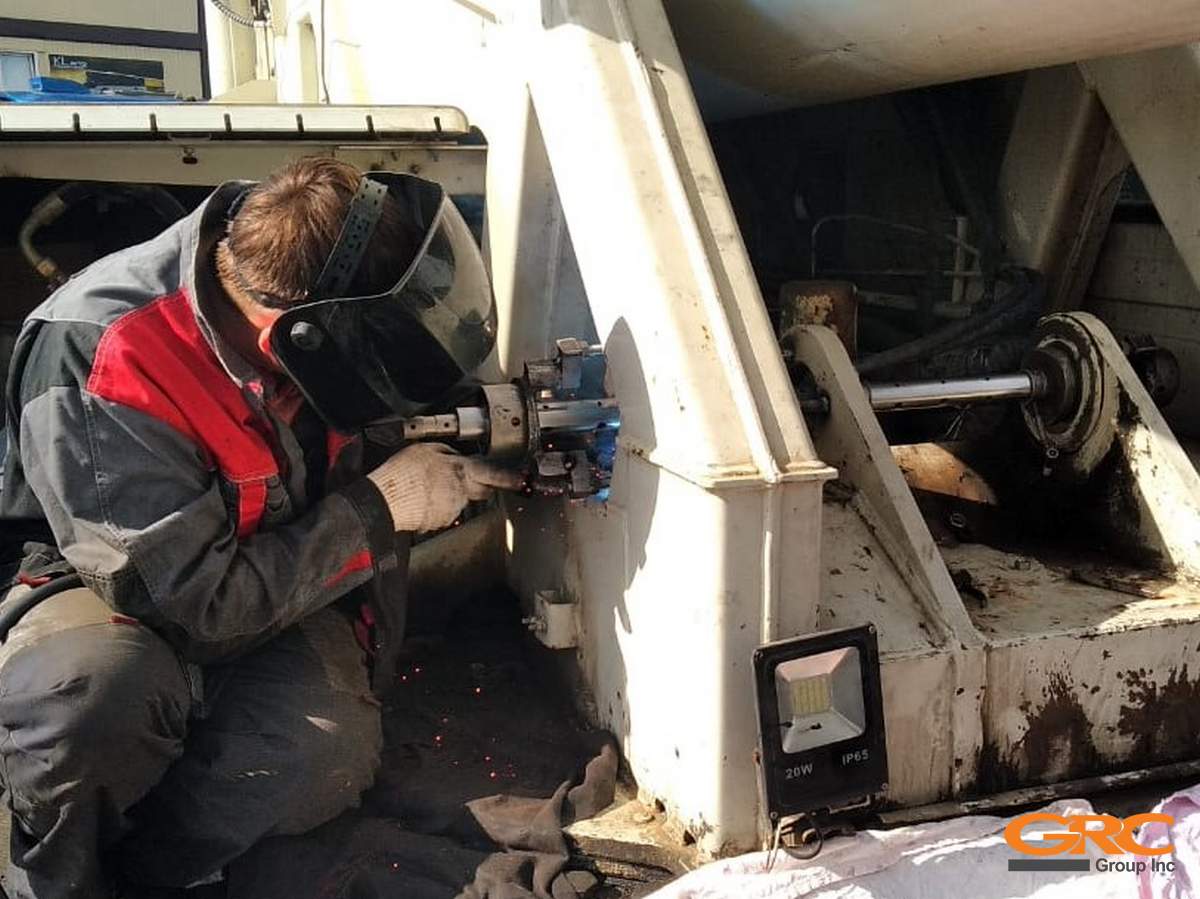

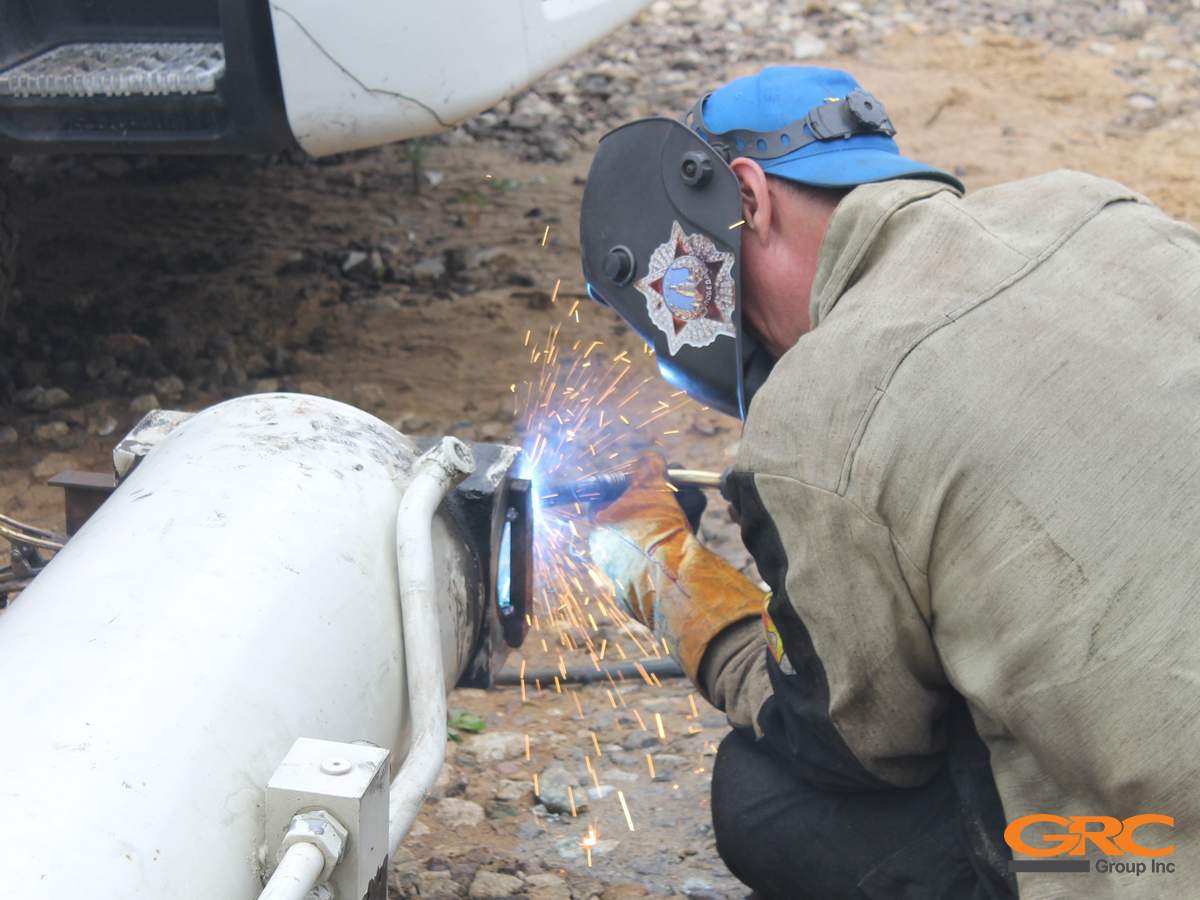

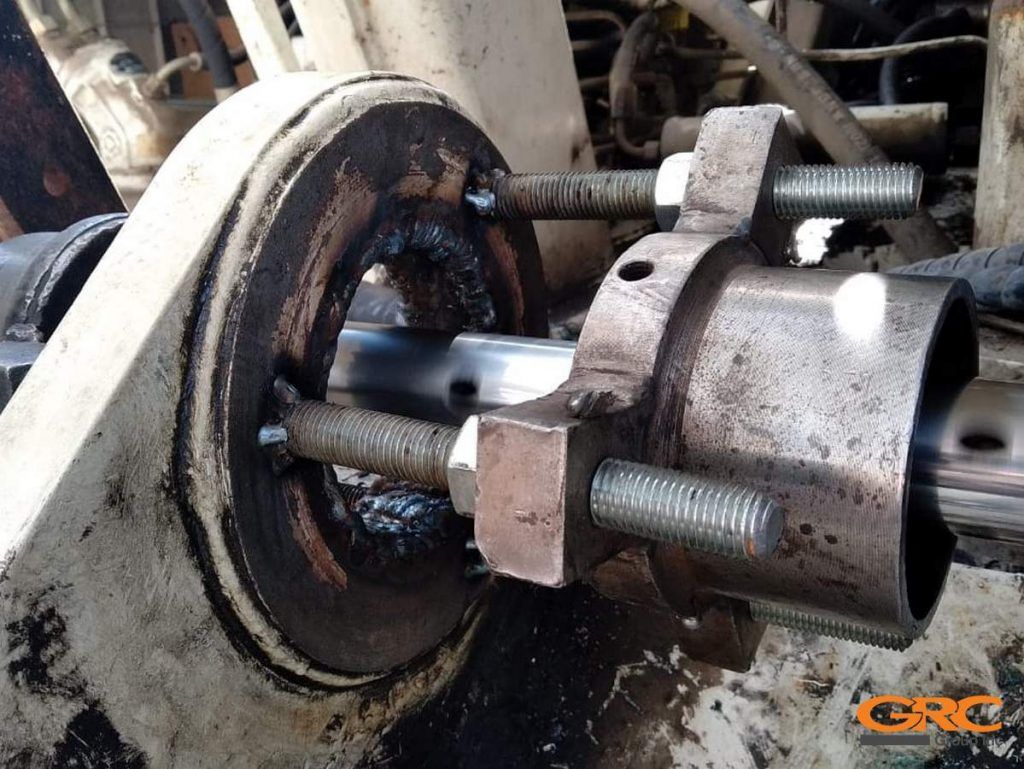

Наплавка проушин автокрана

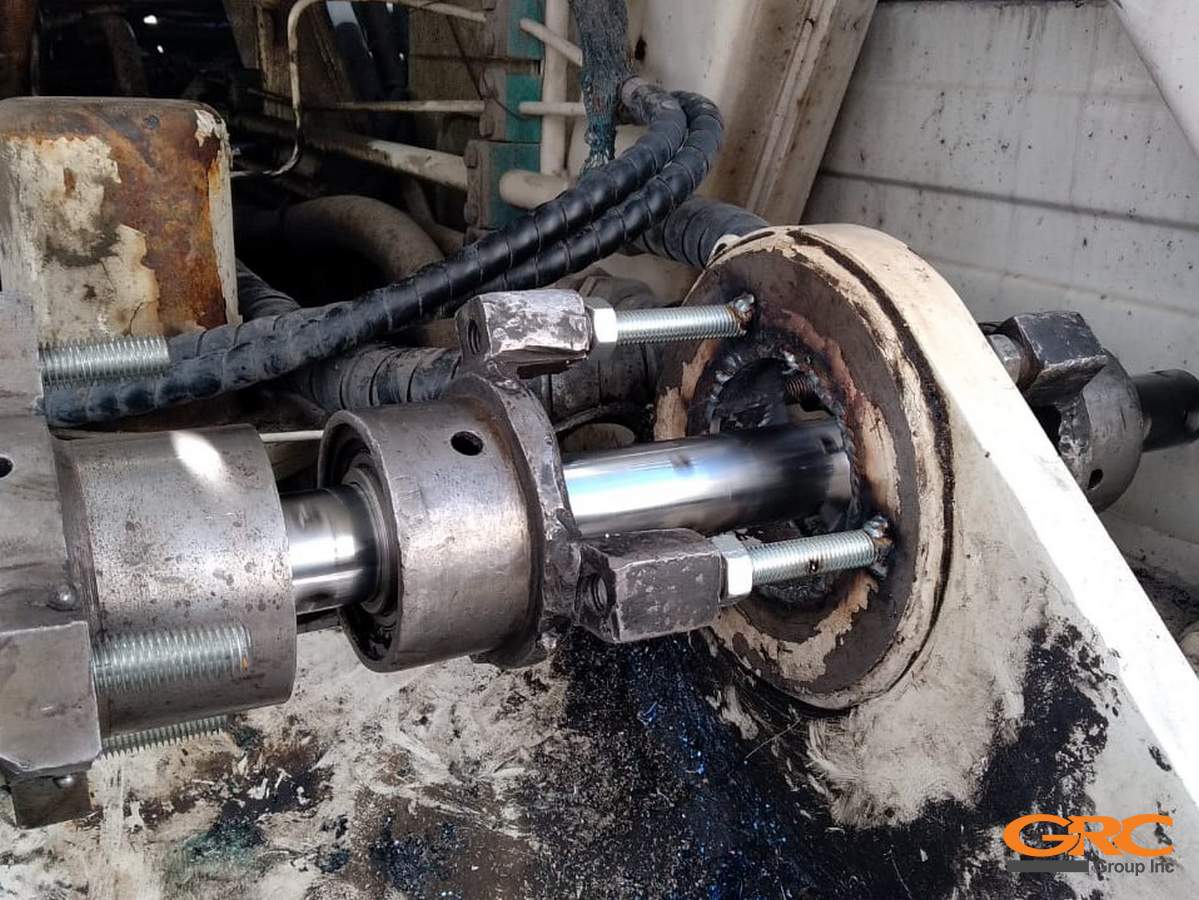

Чистовая расточка проушин автокрана

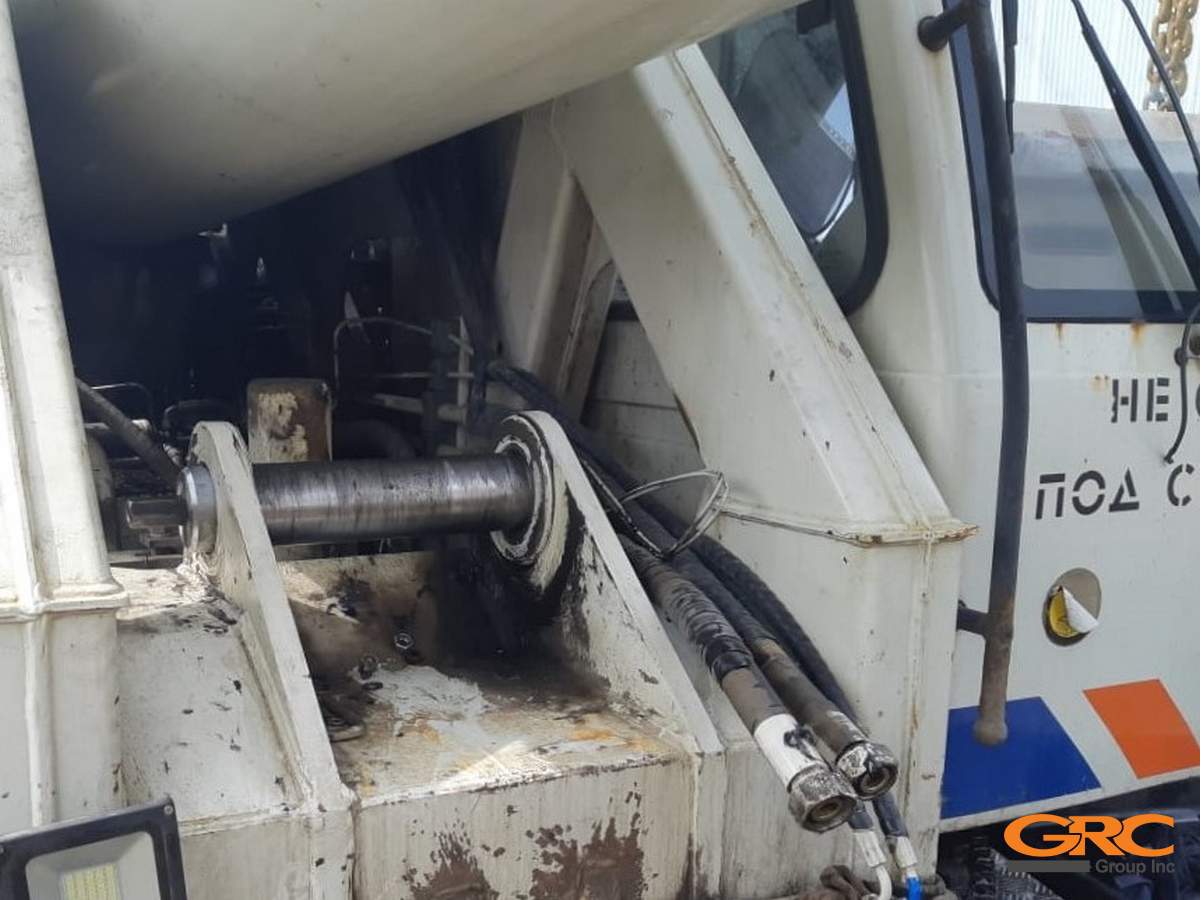

Расточка проушин автокрана
Чистовая расточка проушин автокрана

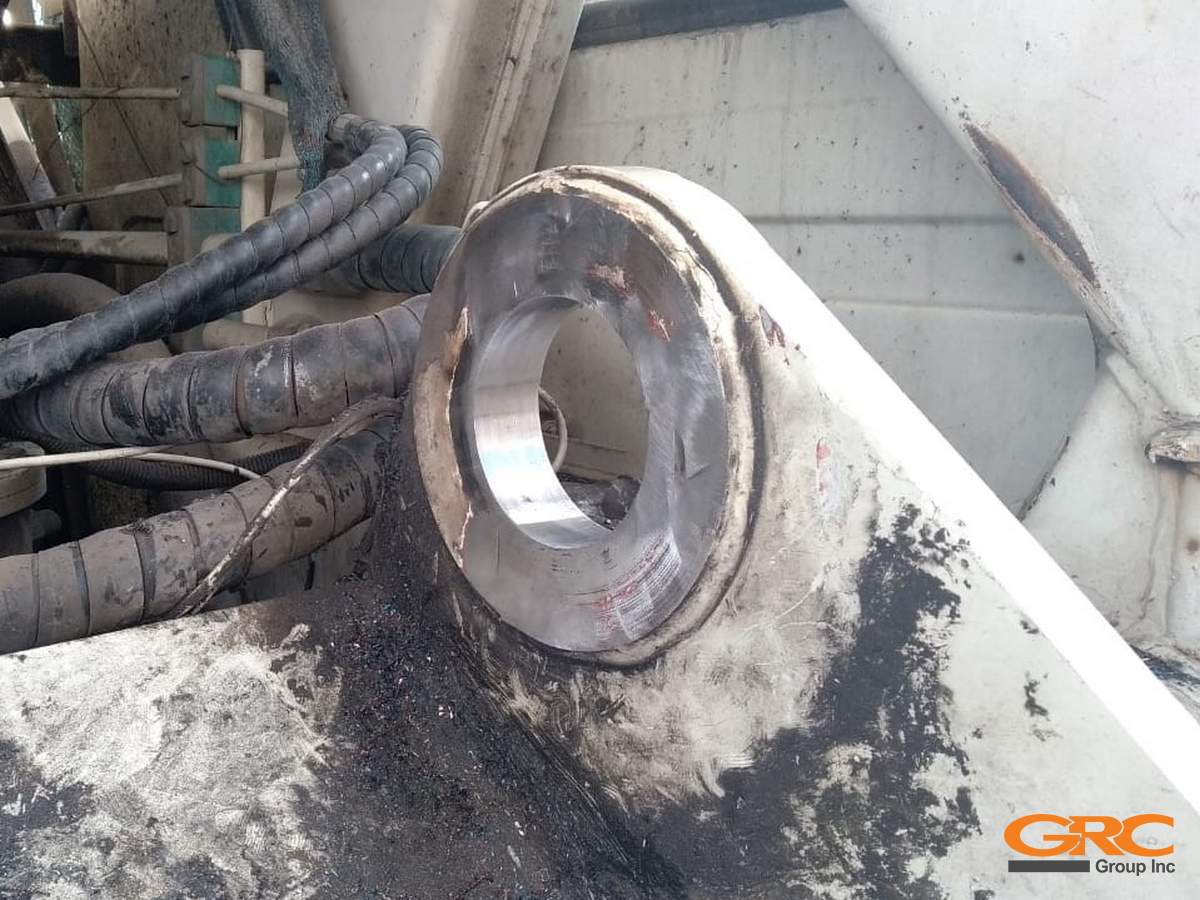

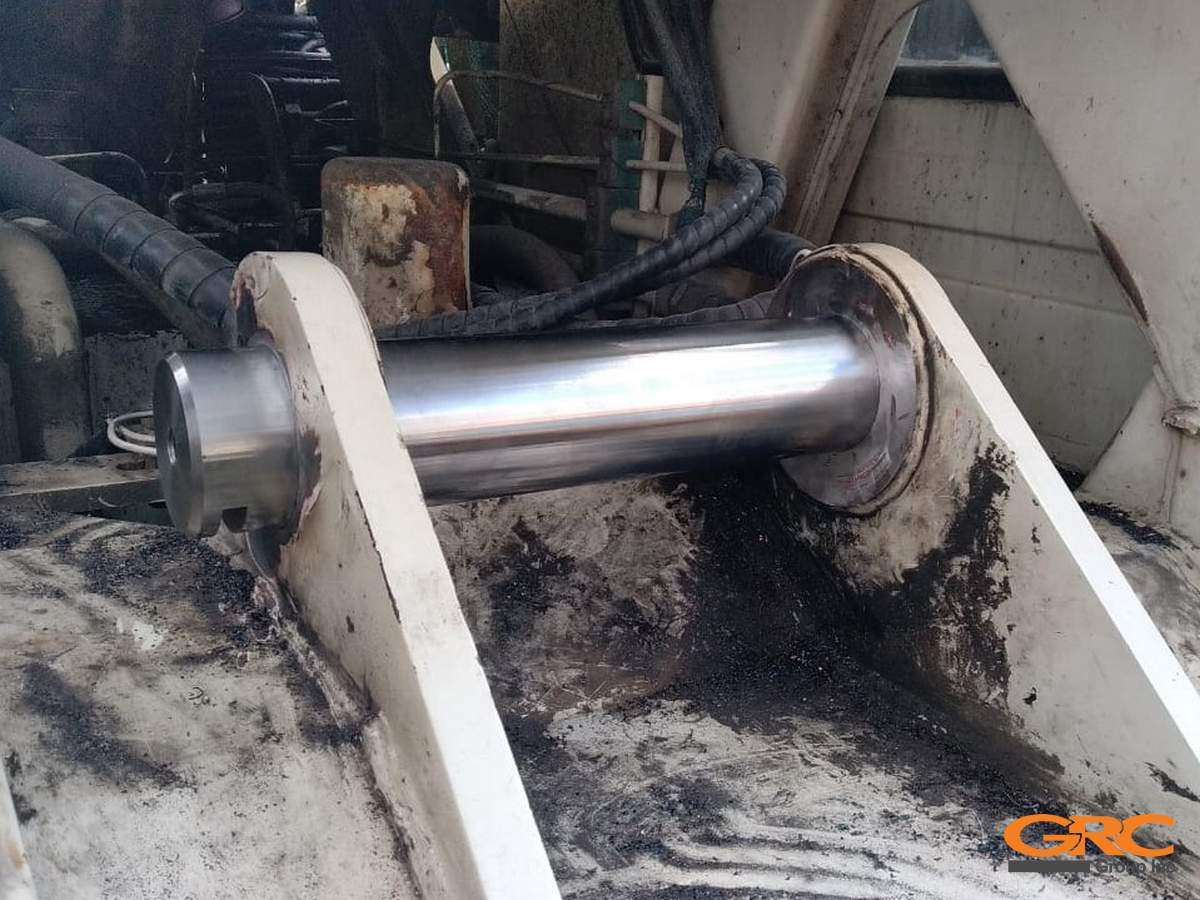

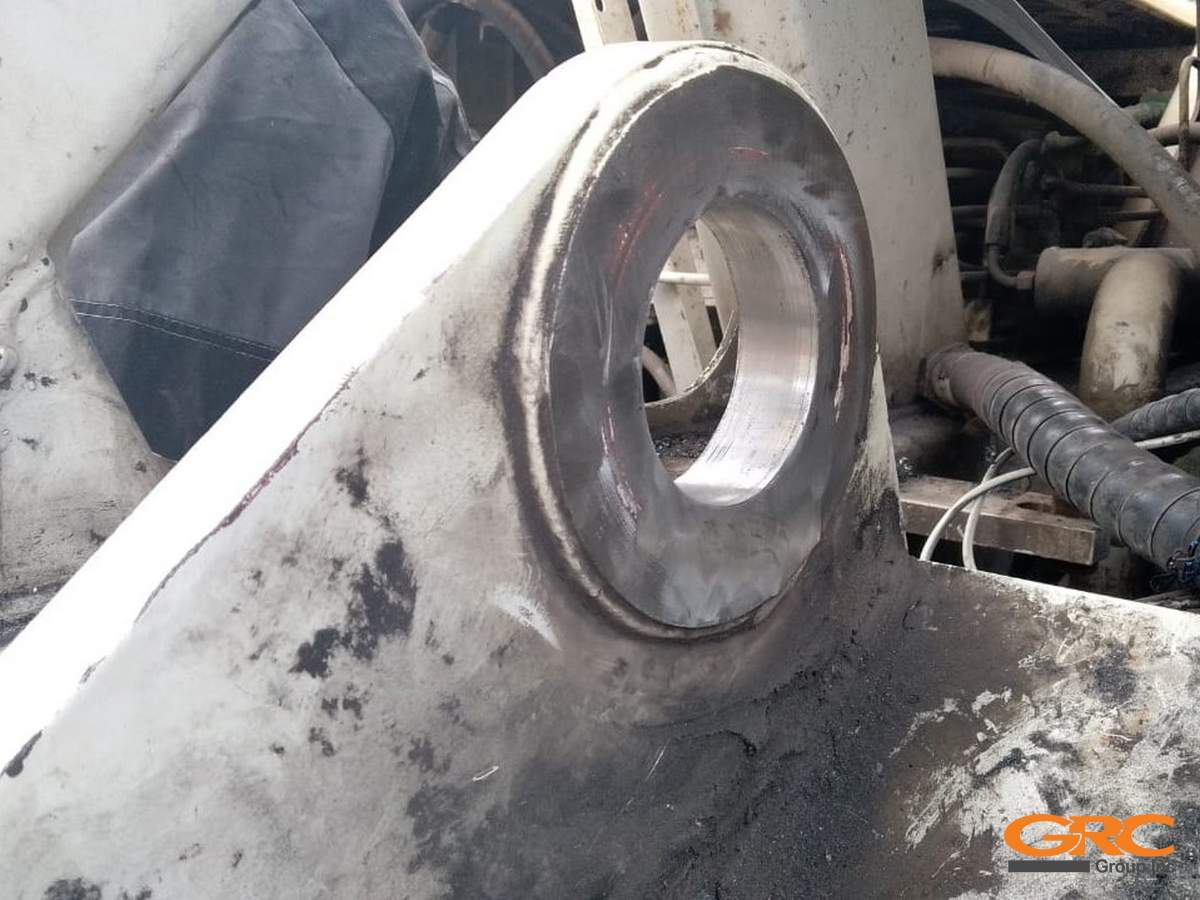

Проушина автокрана после расточки
Проушина автокрана после расточки
Проушина автокрана после расточки

Автор: Стецов А.К.
