Оборудование: Узел смыкания литиевой машины Netstal PET-LINE.
Задачи:
1. Изготовить гильзу узла смыкания;

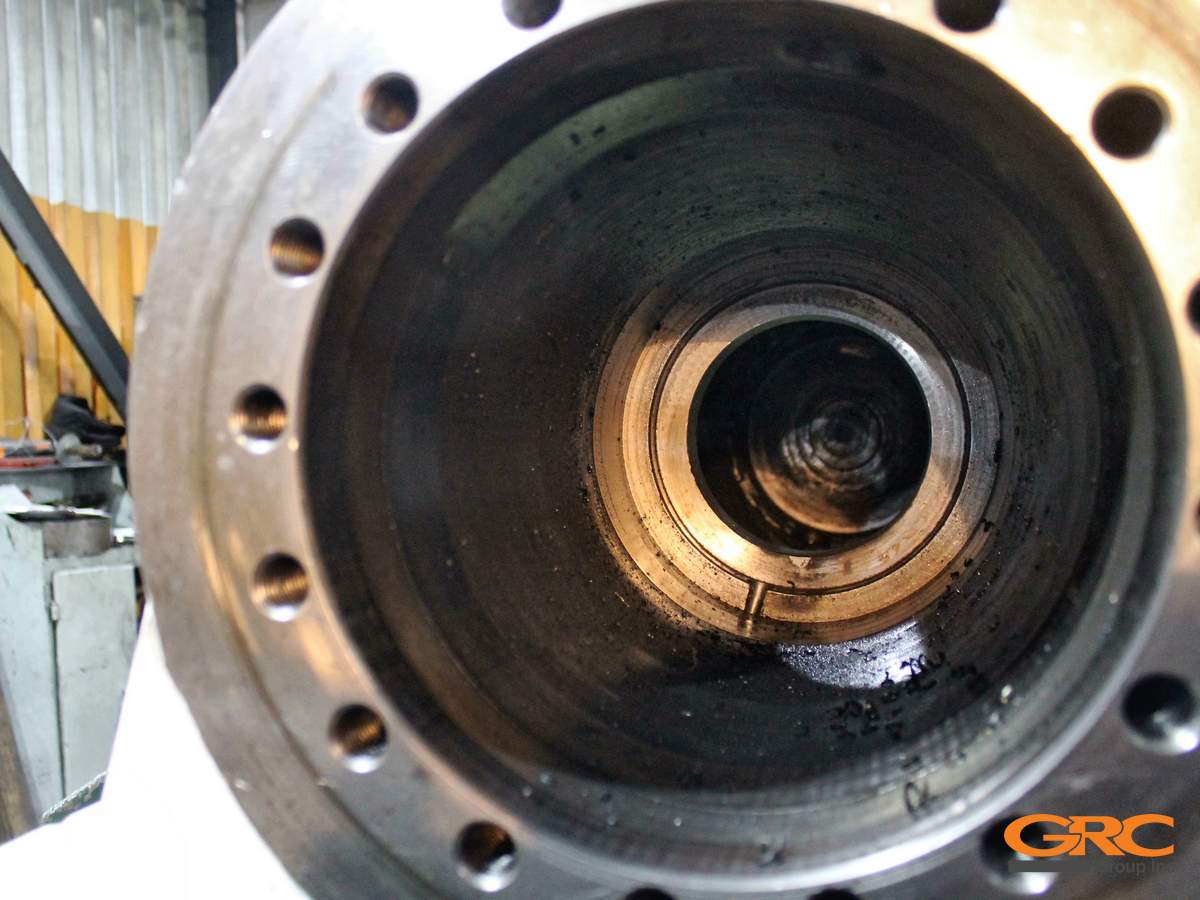

2. Восстановить внутреннюю поверхность корпуса узла смыкания.
Технология восстановления узла смыкания термопластавтомата:

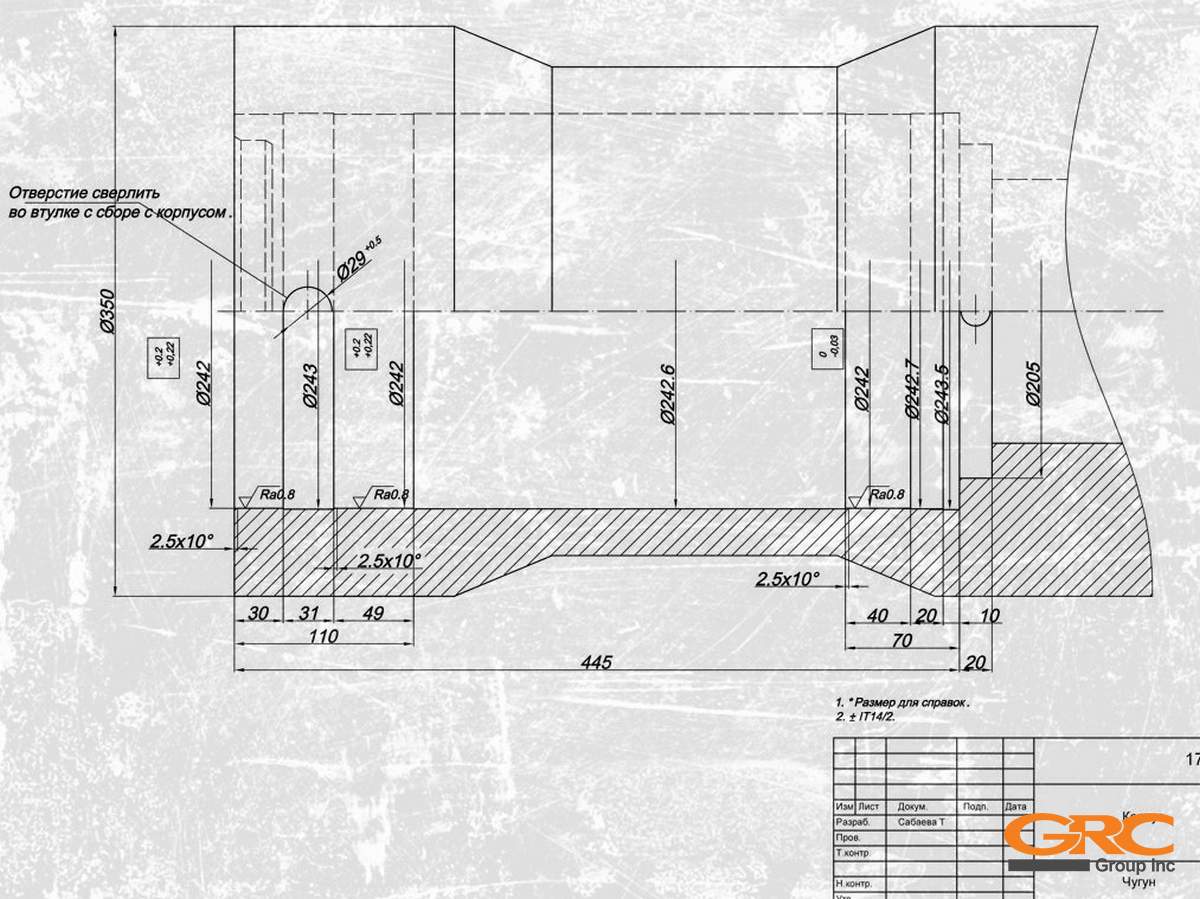

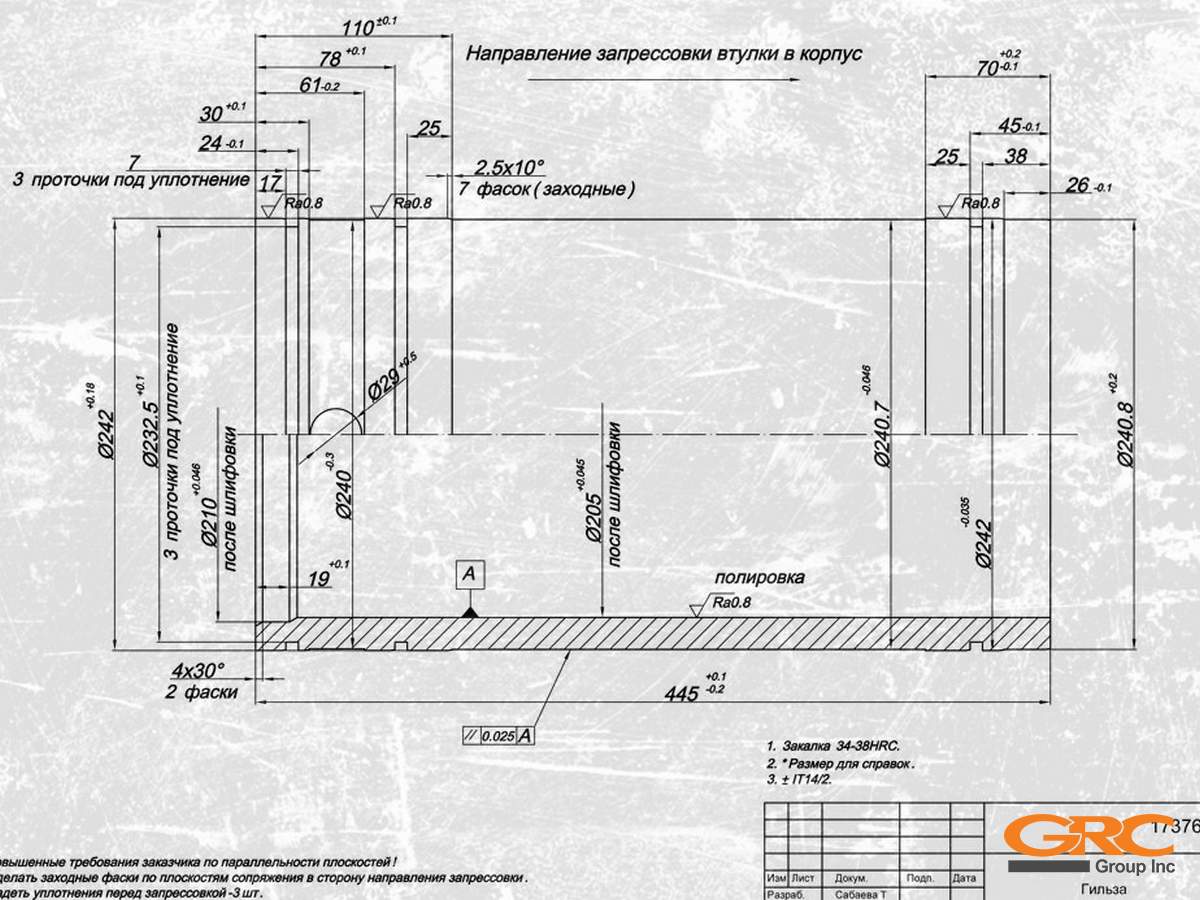

— Прорабатываем конструкторскую документацию;

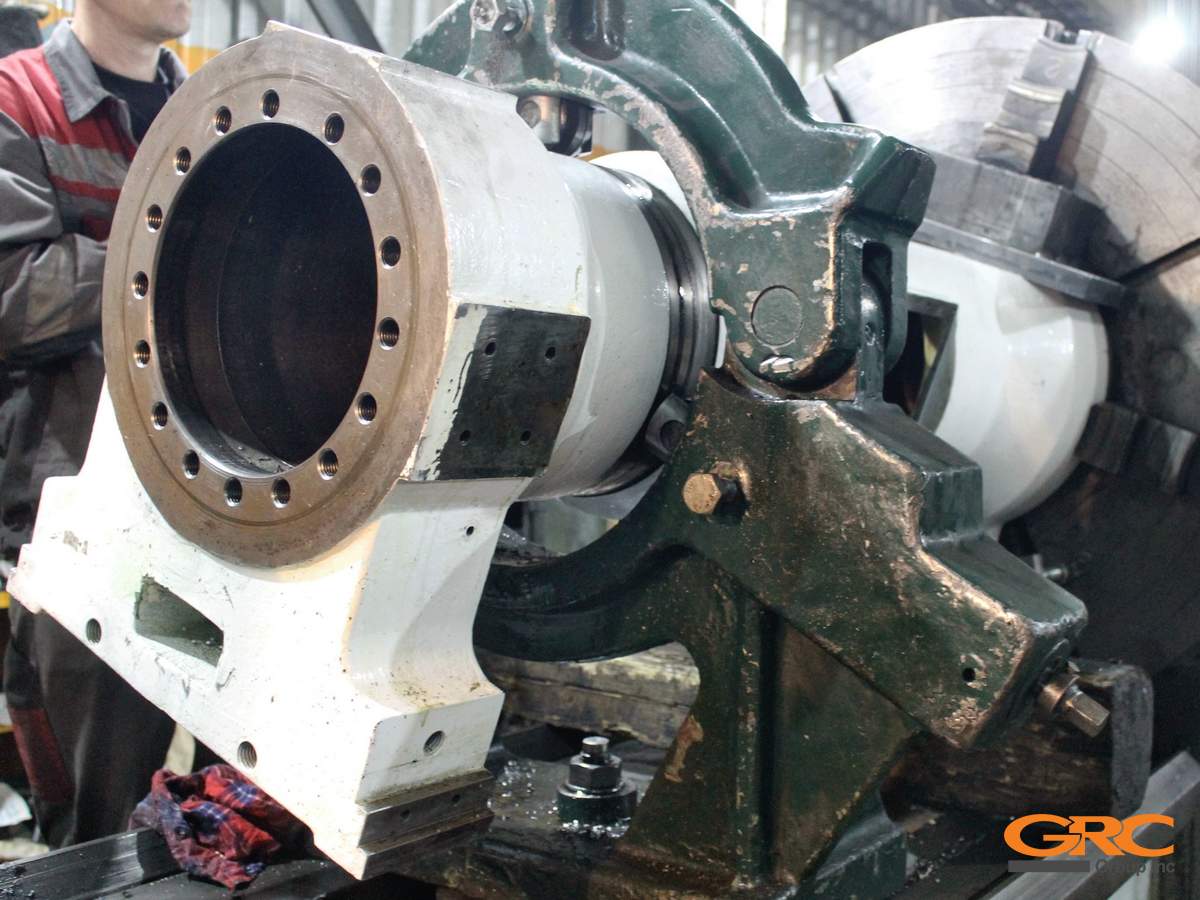

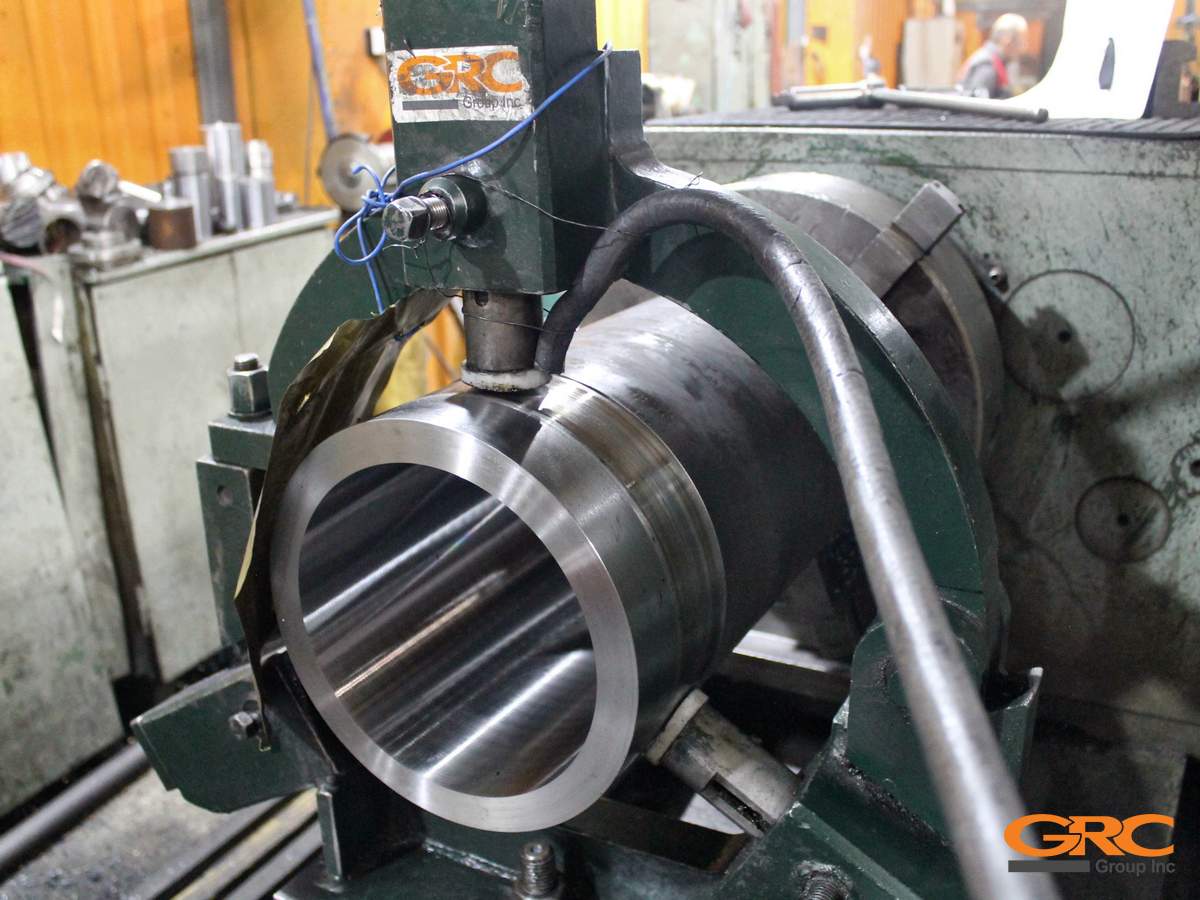

— На токарном станке ДИП-500 шлифуем внутреннюю поверхность корпуса узла смыкания под изготавливаемую гильзу;

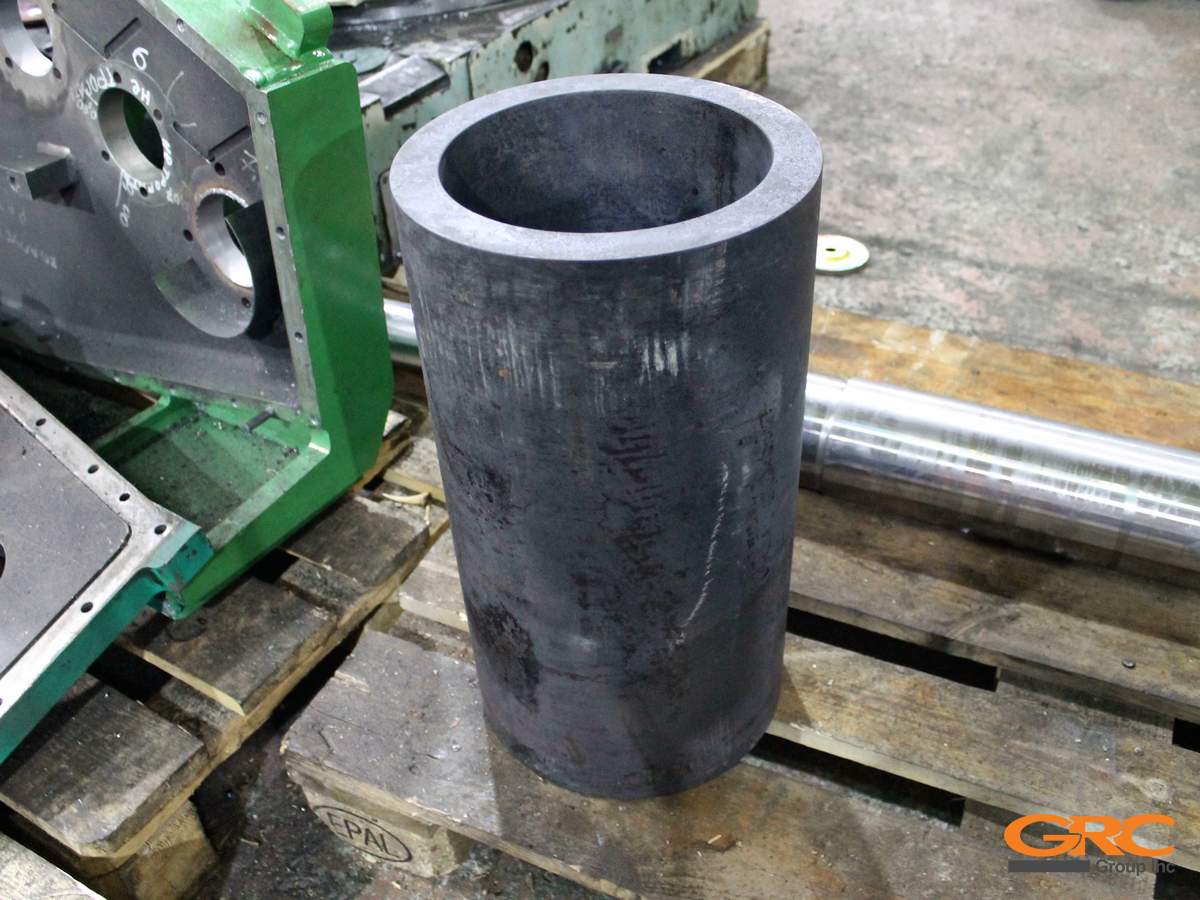

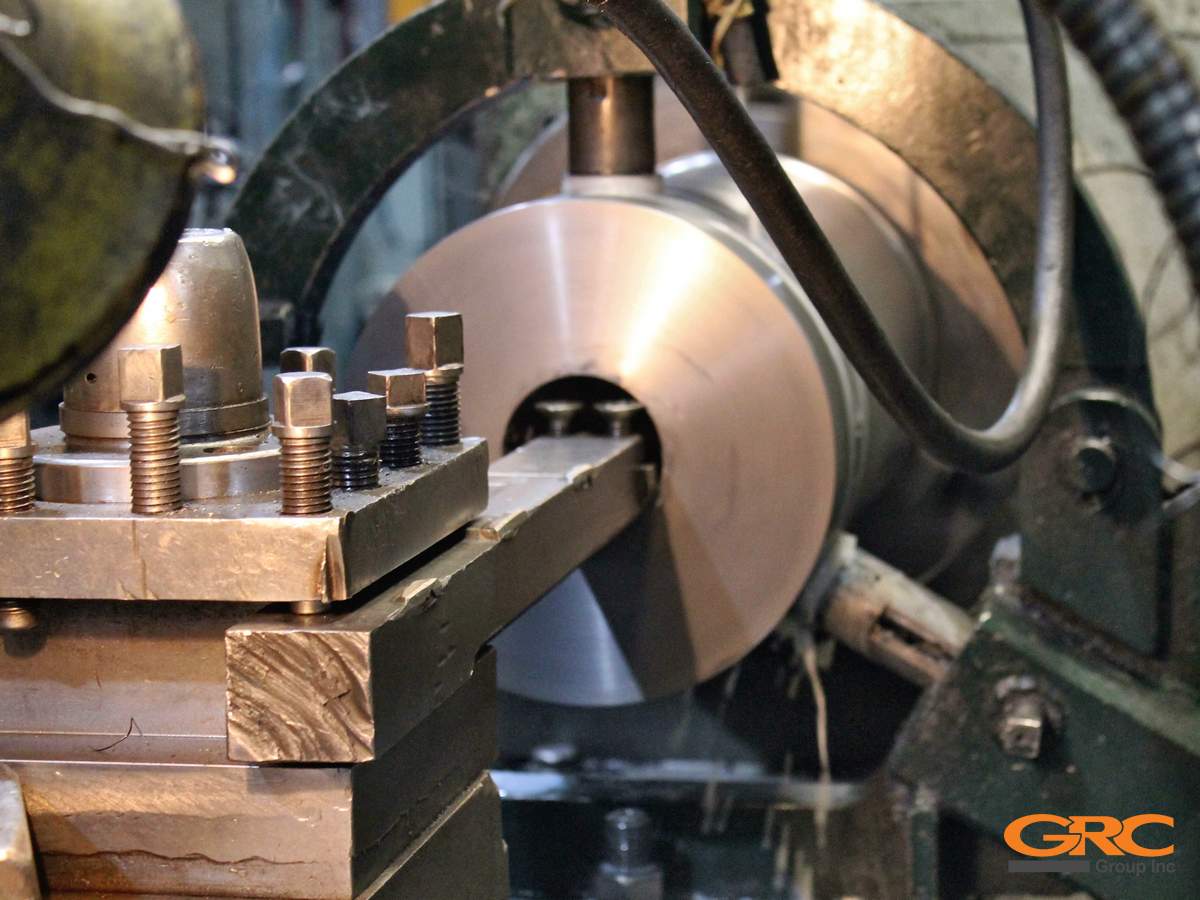

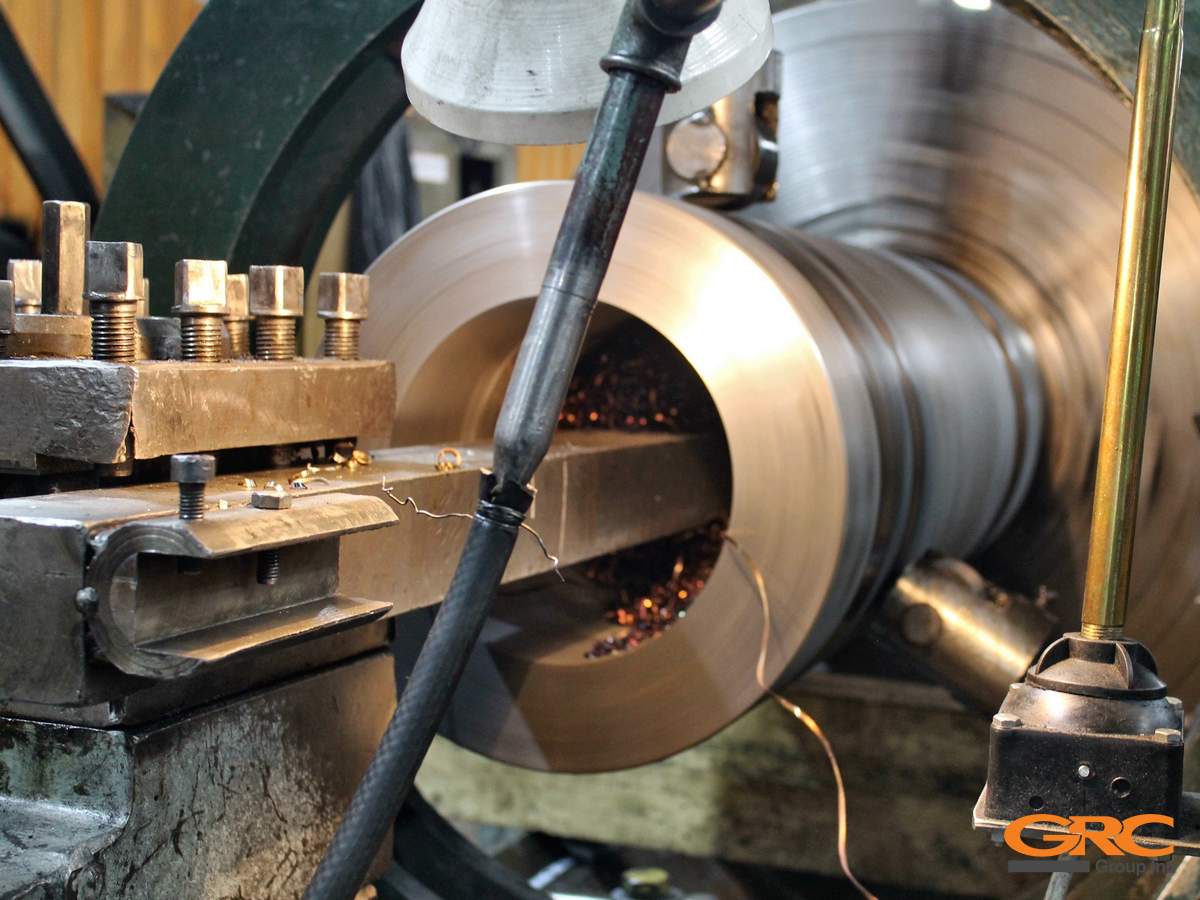

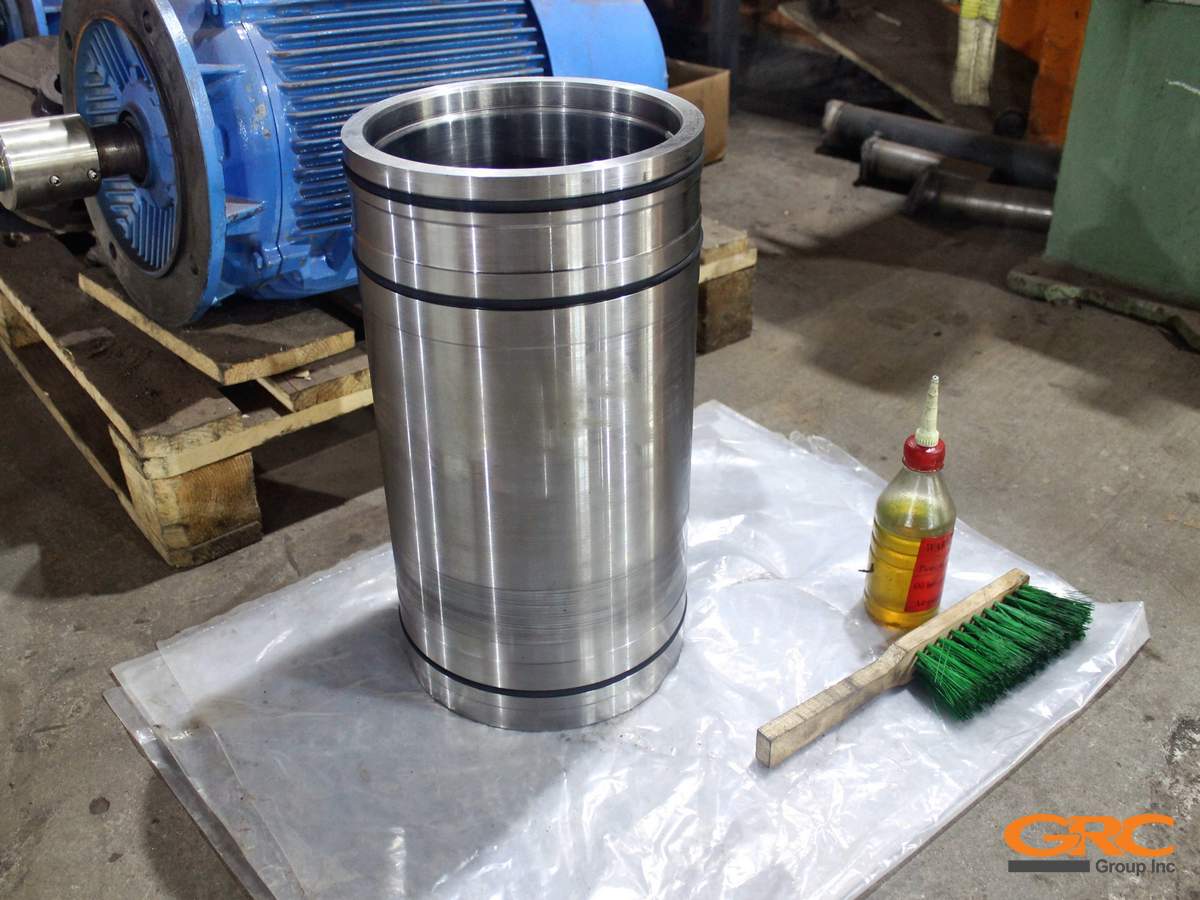

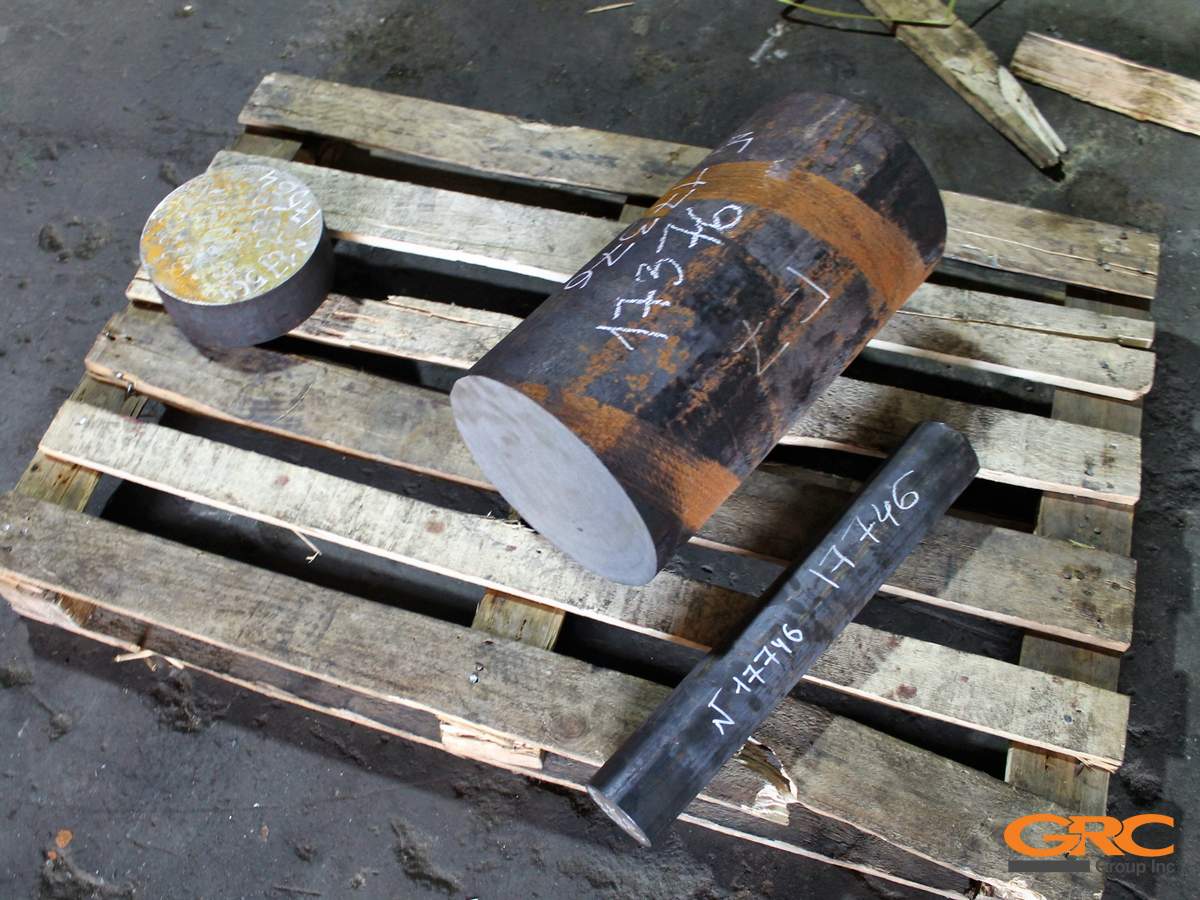

— Устанавливаем поковку на станок и токарно изготавливаем новую ремонтную гильзу с припуском под закалку;

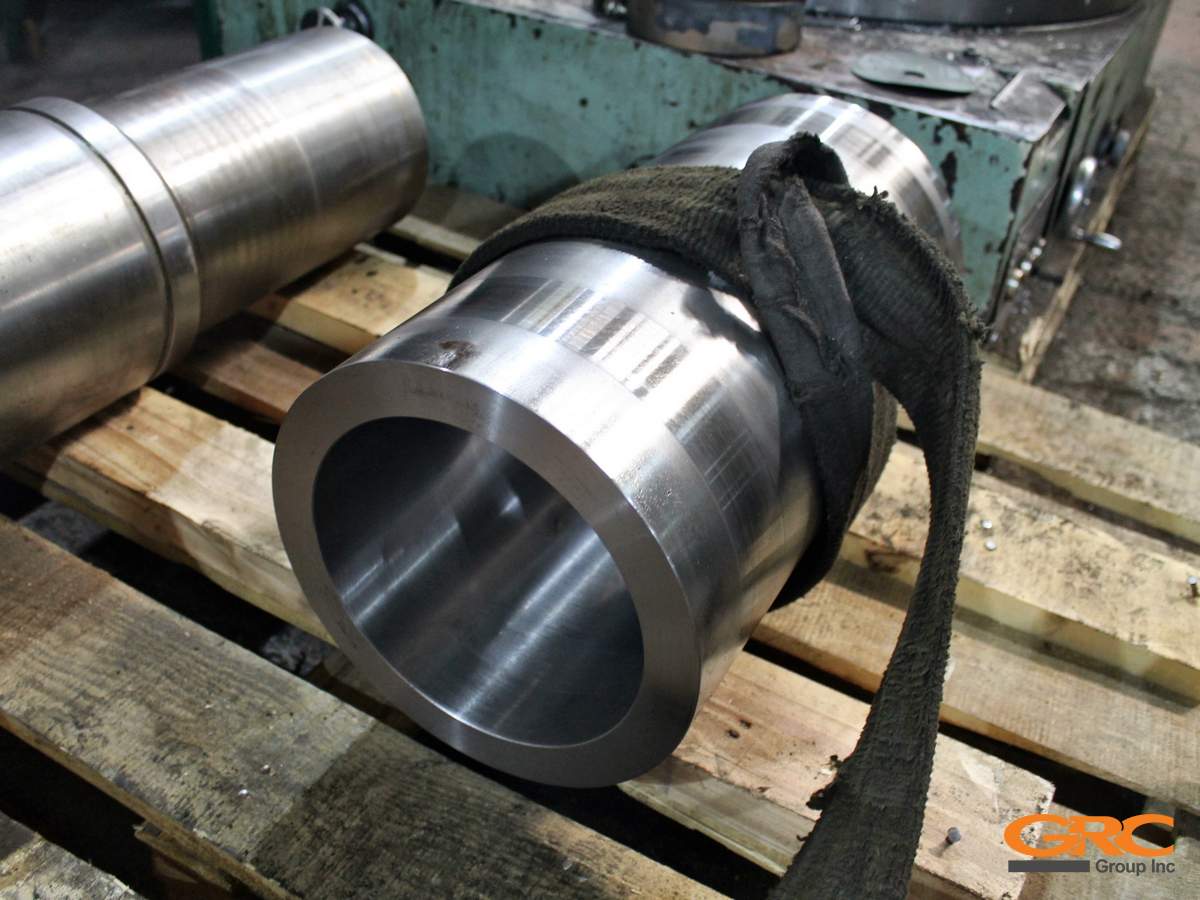

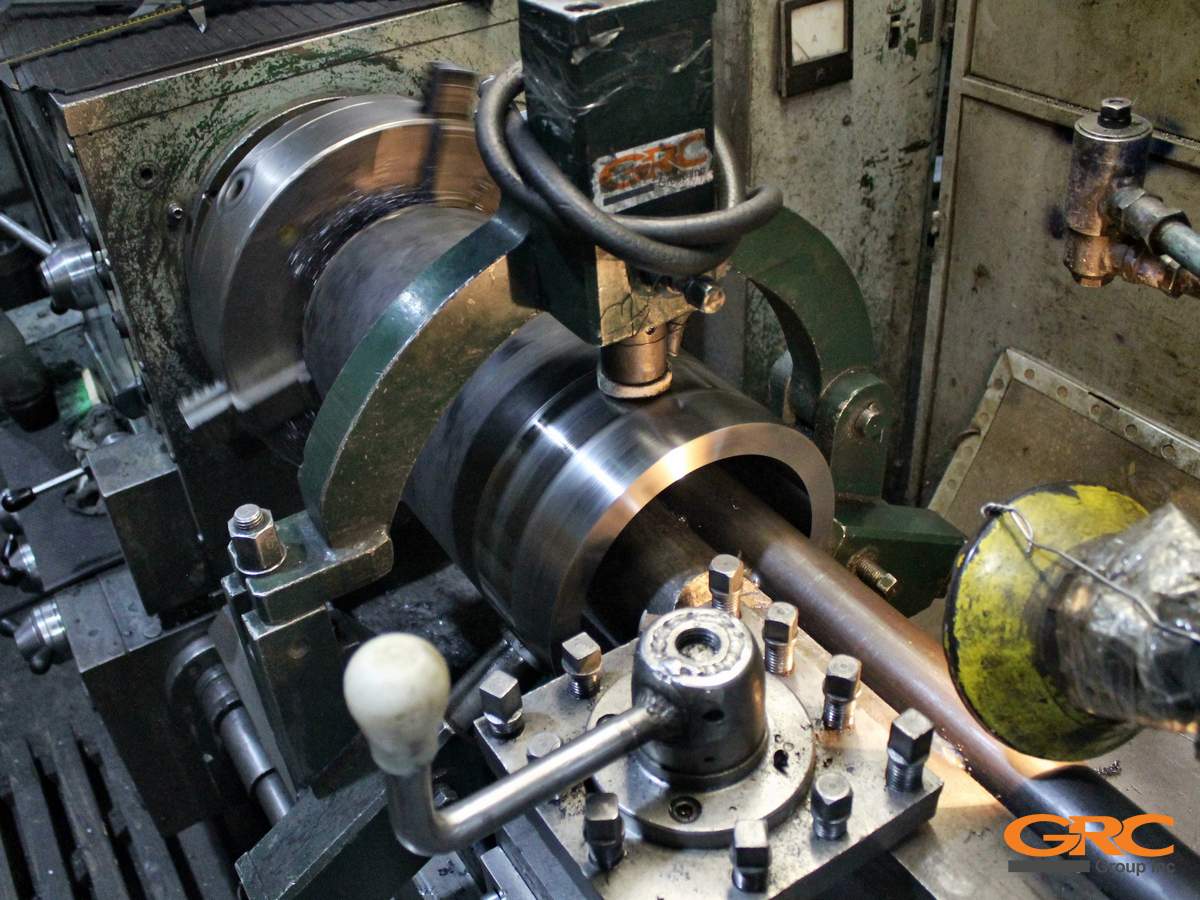

— Проводим закалку, протачиваем в рабочий диаметр;
— Запрессовываем с применением жидкого азота;
— На координатно-расточном станке фрезеруем отверстия;
— Проводим исходящий контроль, малярные работы и сдаем оборудование заказчику.

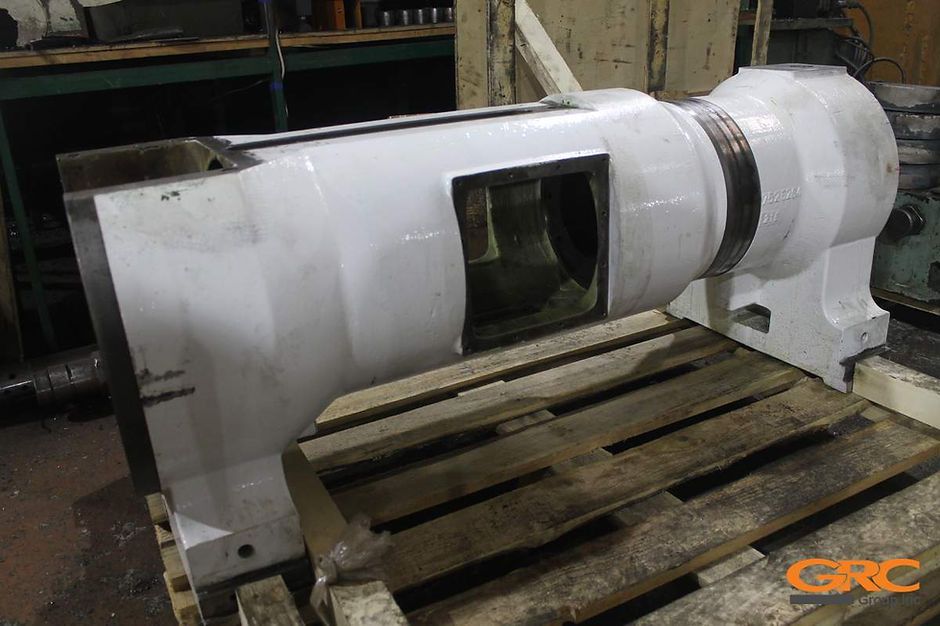

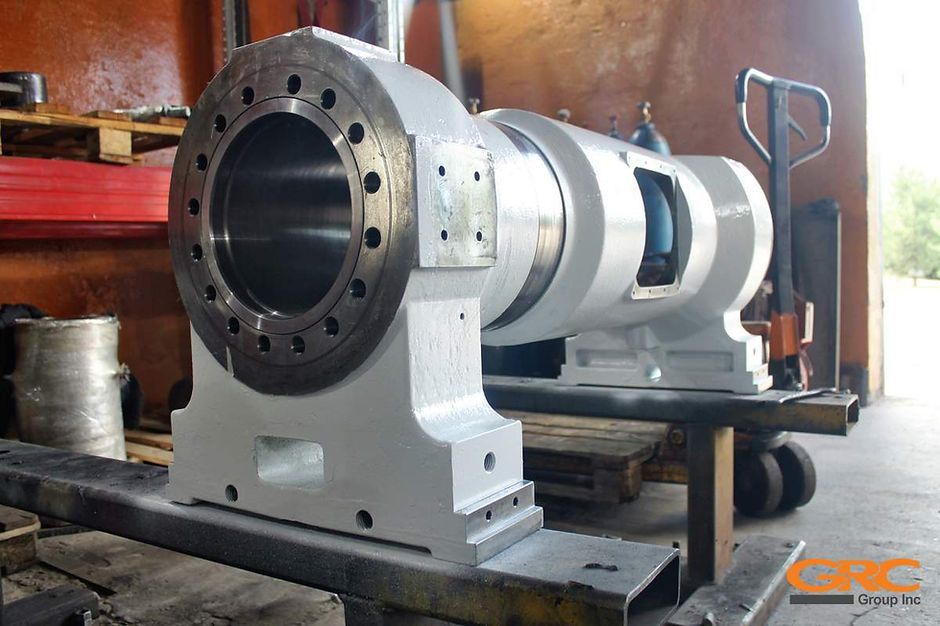

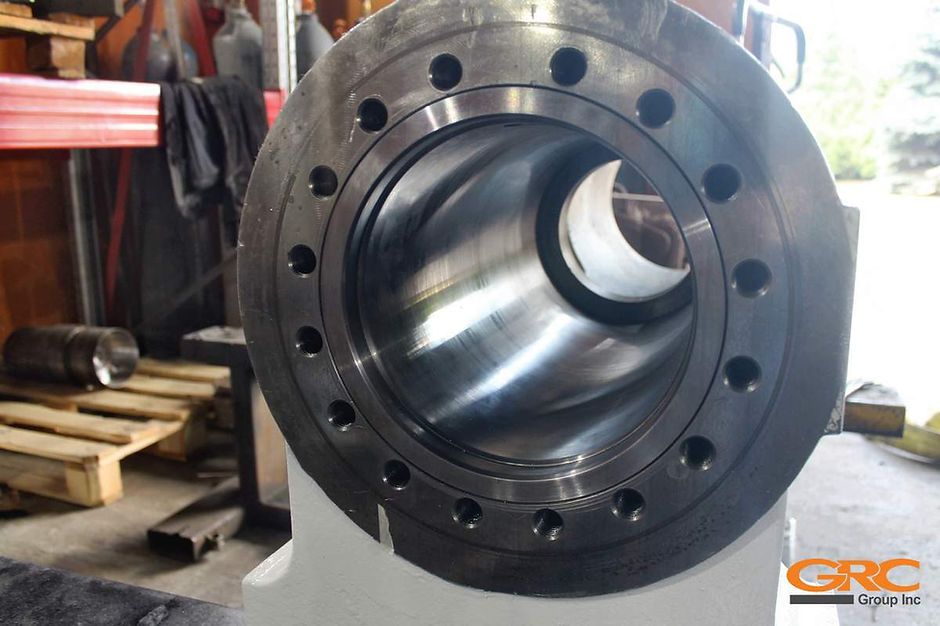

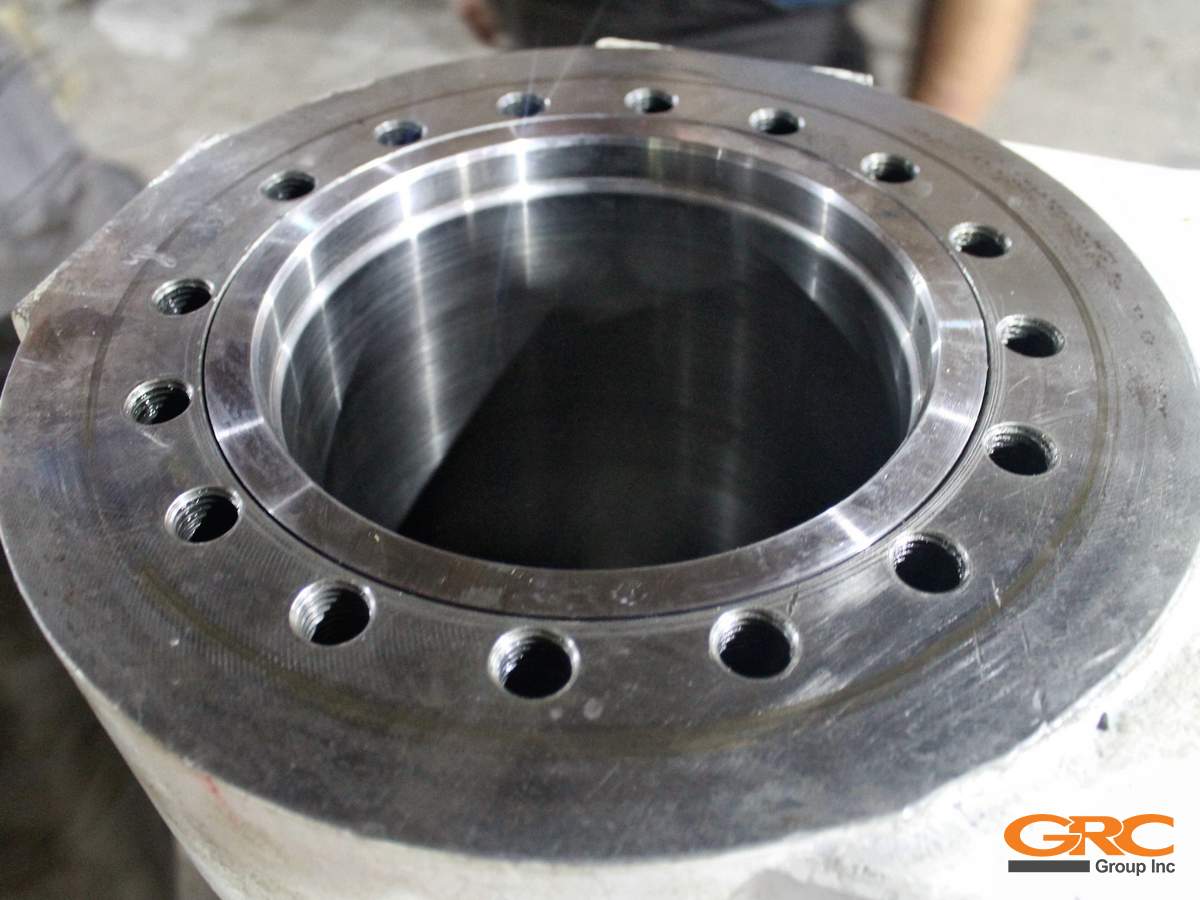

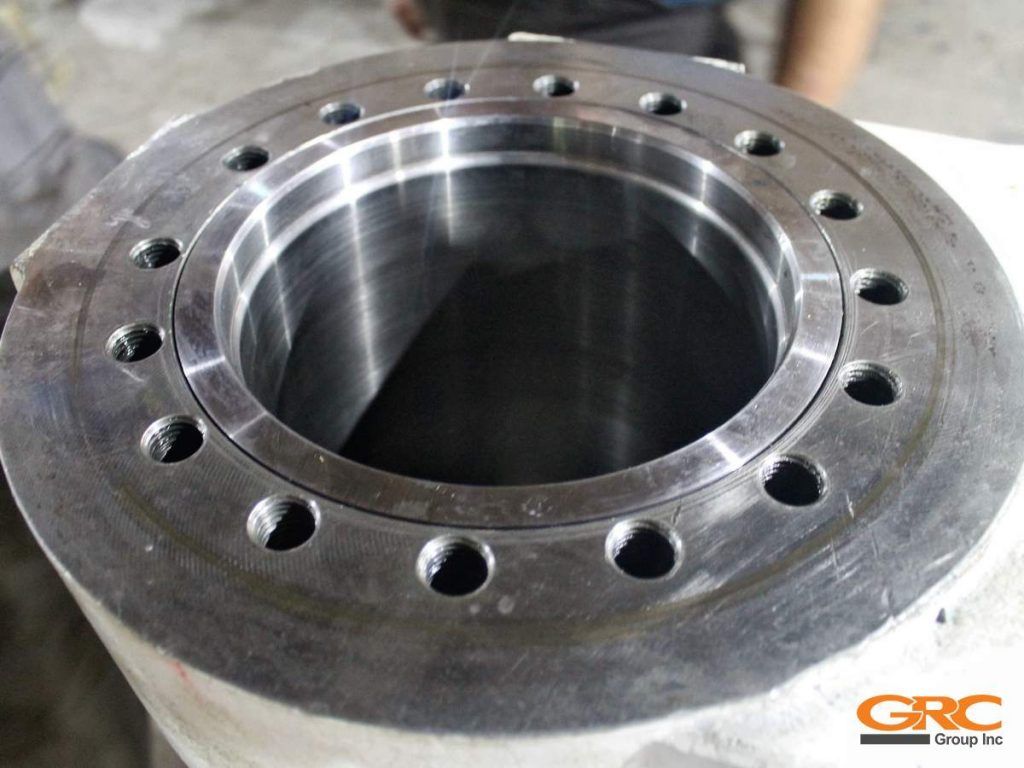

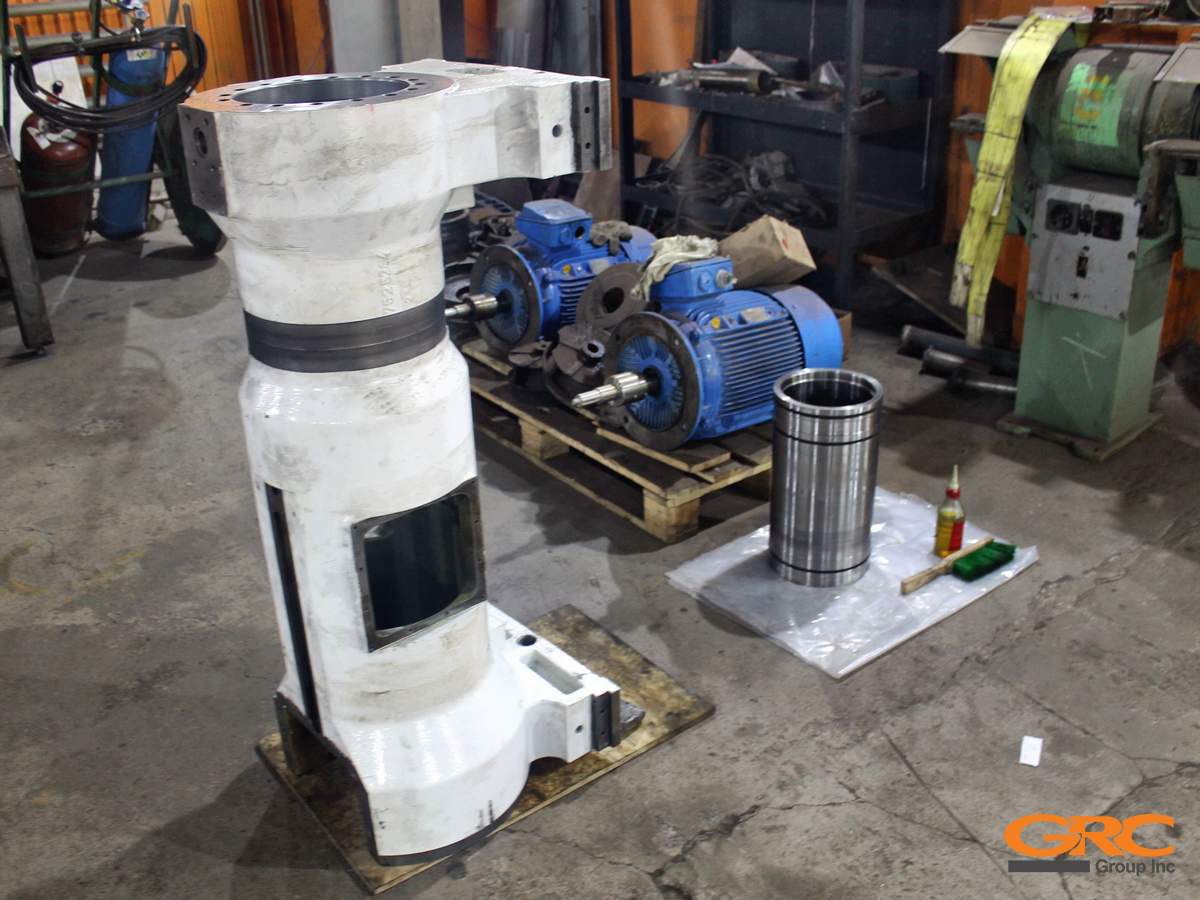

Фото-процесс работ по восстановлению узла термопластавтомата Netstal PET-LINE:
Так же вы можете ознакомиться с подобной работой по восстановлению внутреннего диаметра поверхность гильзы узла смыкания от литьевой машины Netstal PET-LINE
