Фрезеровка рельс (11,2 м) с использованием мобильного оборудования

Мы выполнили заказ по фрезерной обработке семи рельс длиной 11,2 метра каждая, общей протяженностью 79,8 метров.

Рельсы, полученные от завода-изготовителя, имели размеры, не соответствующие требованиям проекта, и требовали уменьшения профиля.

Суть проблемы:
Необходимость обработки длинномерных деталей в кратчайшие сроки.

Наша цель:
Выполнить высокоточную фрезеровку семи рельс, соблюдая заданные допуски и обеспечивая возможность их дальнейшей сборки.

Примененное решение:
Для решения задач, связанных с обработкой крупногабаритных или длинномерных деталей, наша компания использует собственные мобильные фрезерные станки портального типа. Эти установки позволяют проводить механическую обработку непосредственно на объекте заказчика или на нашей производственной площадке, минимизируя логистические затраты и время простоя.

В данном проекте, для оптимизации процесса и максимального сокращения сроков, мы применяли одновременную обработку нескольких рельс. Станки были установлены для обработки четырех полотен рельс одновременно, а затем – трех других.

Этапы выполнения работ по фрезеровке рельс:

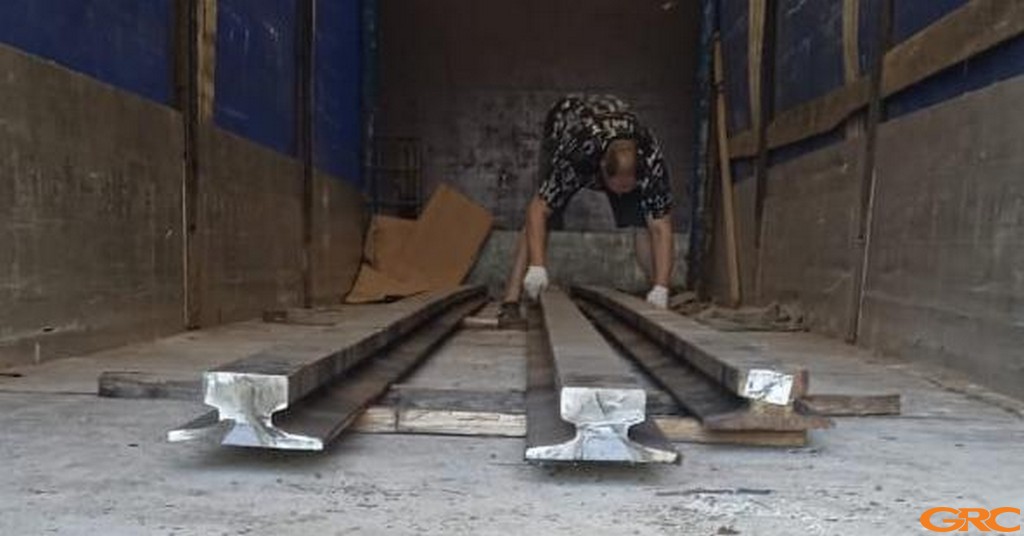

1. Приемка и разгрузка:

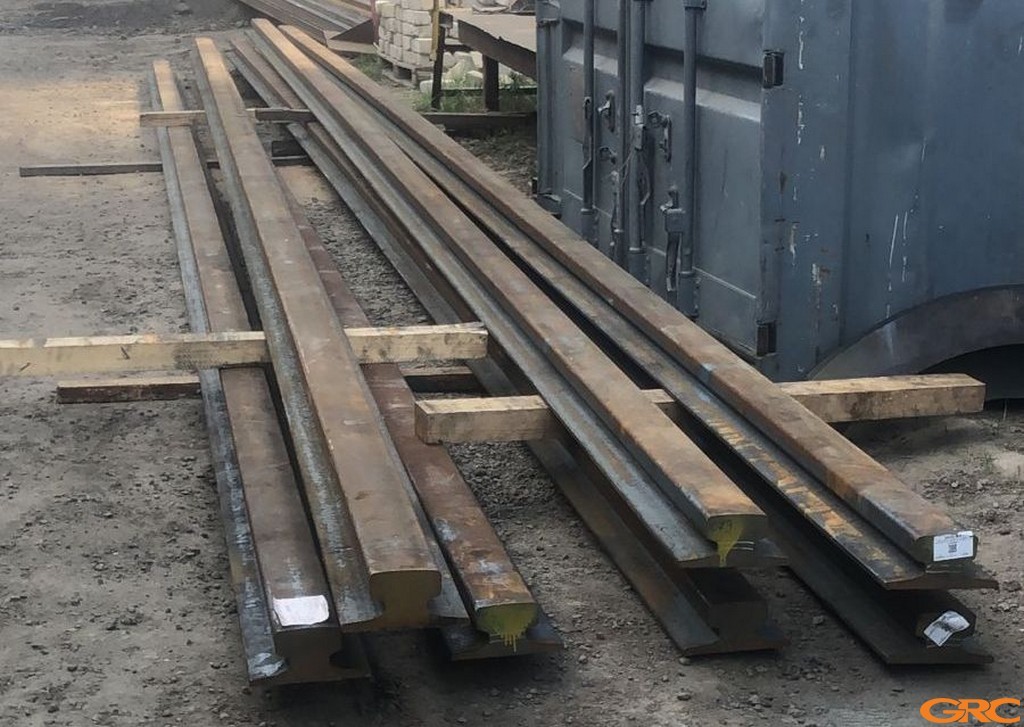

— Доставка семи рельс (по 11,2 м каждая) на нашу производственную базу в г. Щелково.

2. Первый этап фрезеровки:

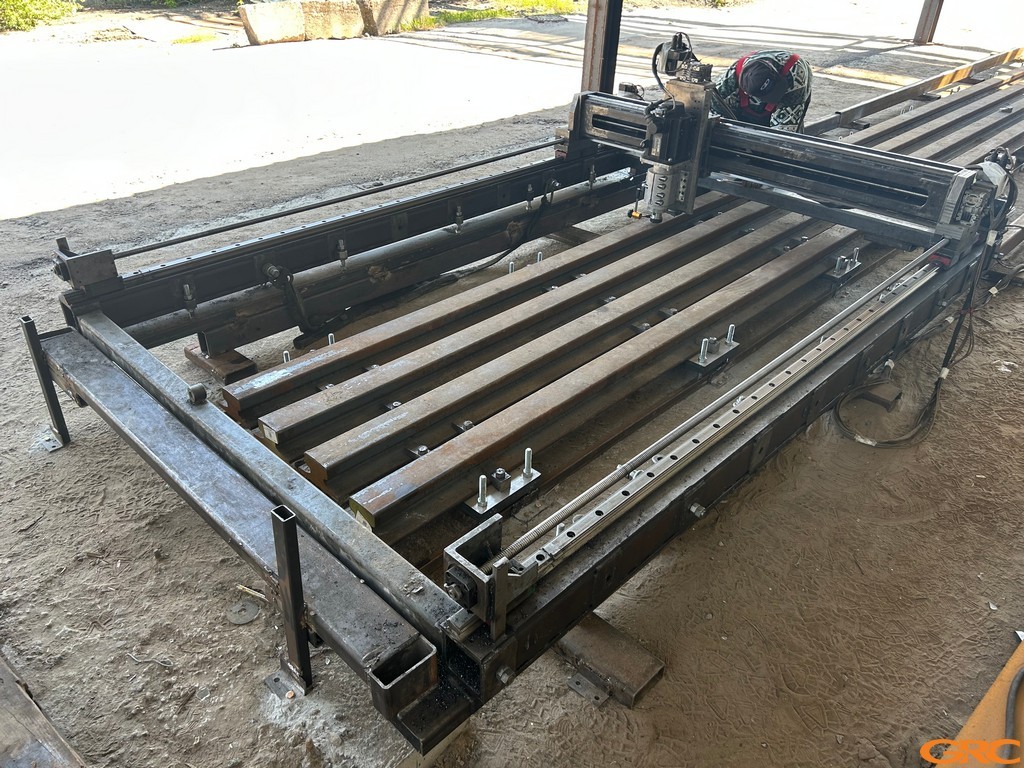

—  Монтаж мобильного фрезерного станка для одновременной обработки четырех рельсовых полотен.

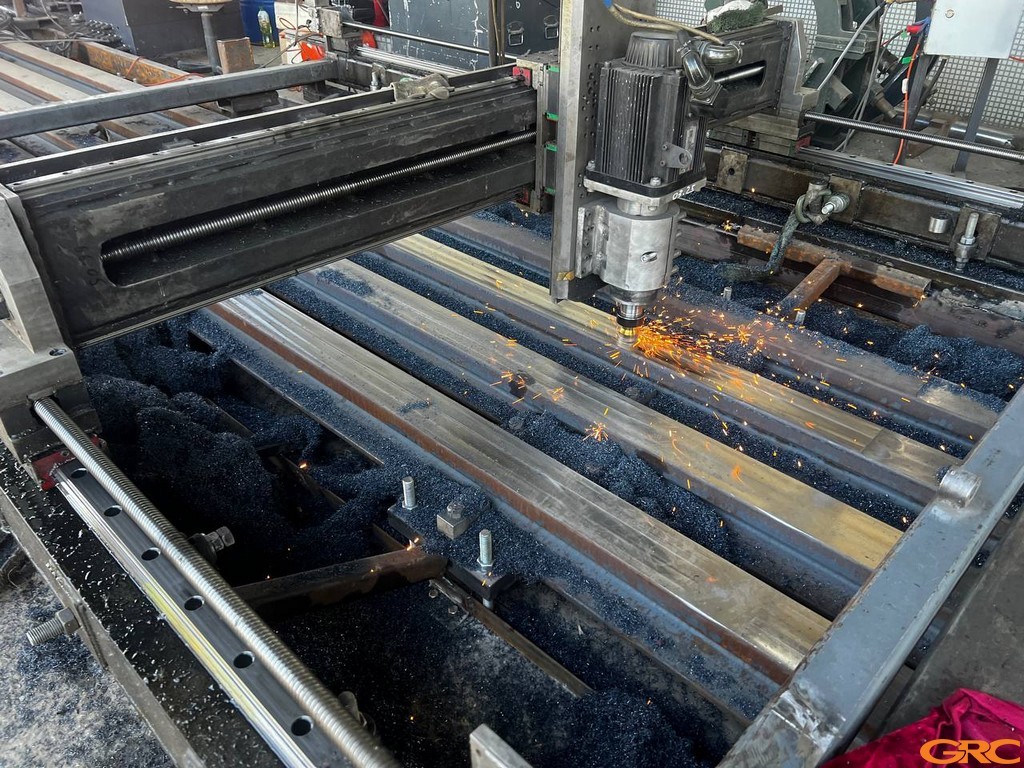

—  Выполнение фрезеровки поверхностей в соответствии с проектными требованиями.

3. Второй этап фрезеровки:

—  Переконфигурация и монтаж станка для фрезеровки оставшихся трех рельсовых полотен.

4. Формирование профиля:

—  Выведение требуемых радиусов согласно конструкторской документации.

5. Слесарные операции и подготовка:

—  Демонтаж сегментов на полотнах рельс согласно чертежу с применением слесарных методов.

—  Зачистка обработанных поверхностей.

6. Завершение проекта:

—  Демонтаж оборудования.

—  Финальная инспекция и передача готовых рельс заказчику

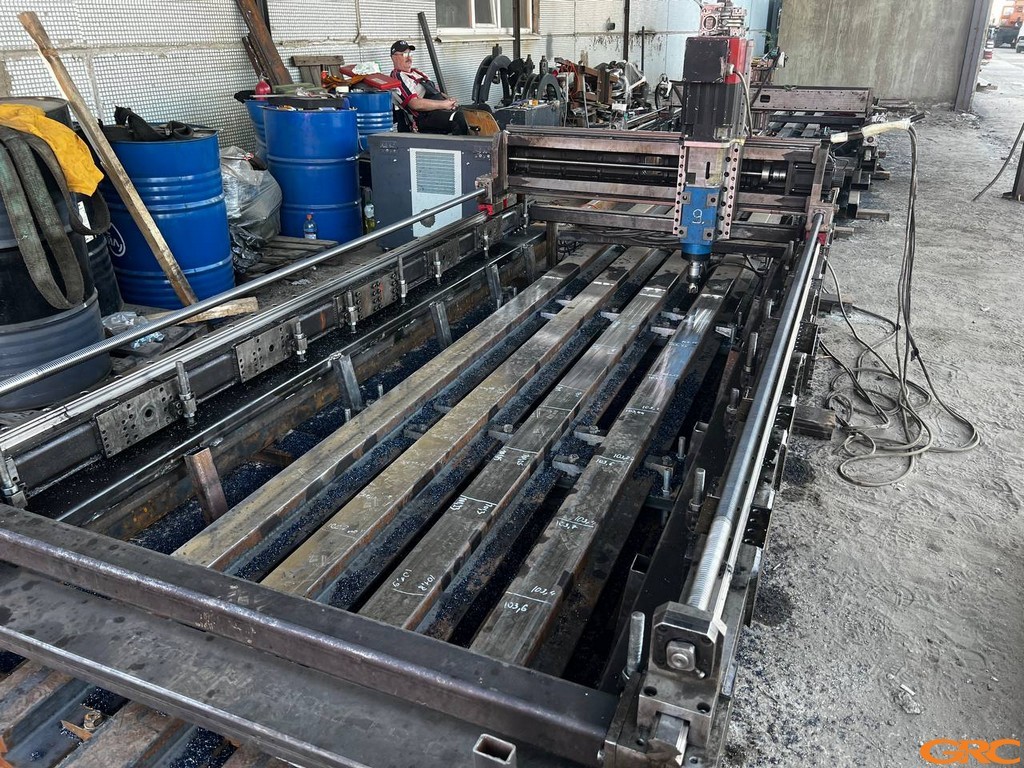

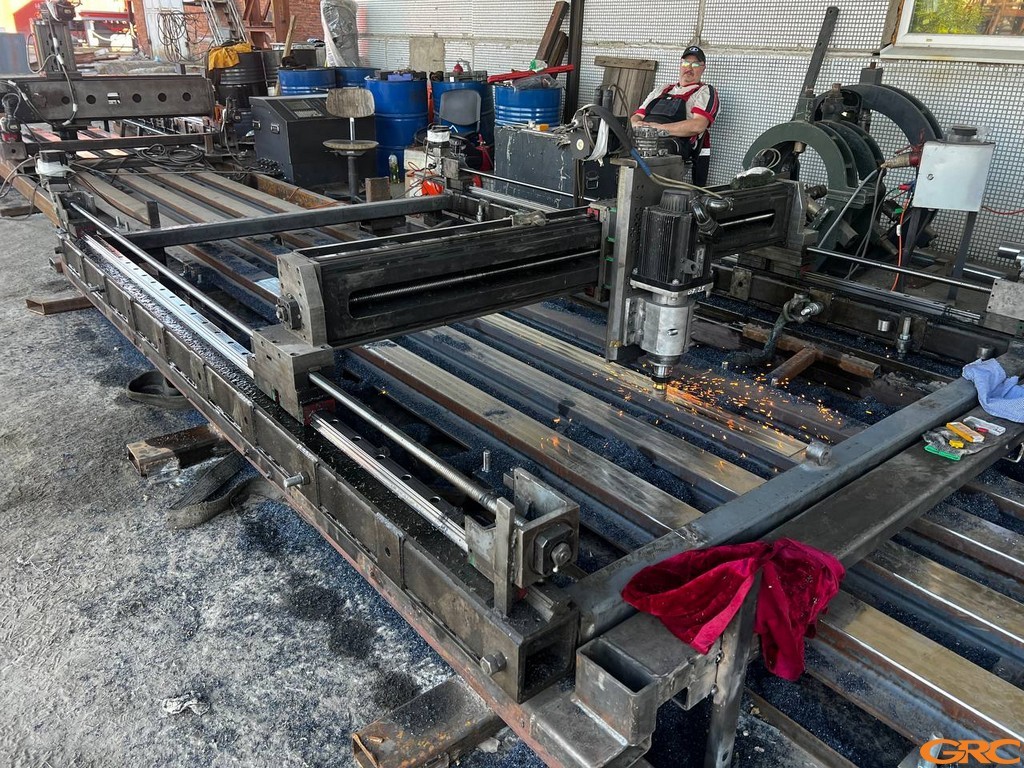

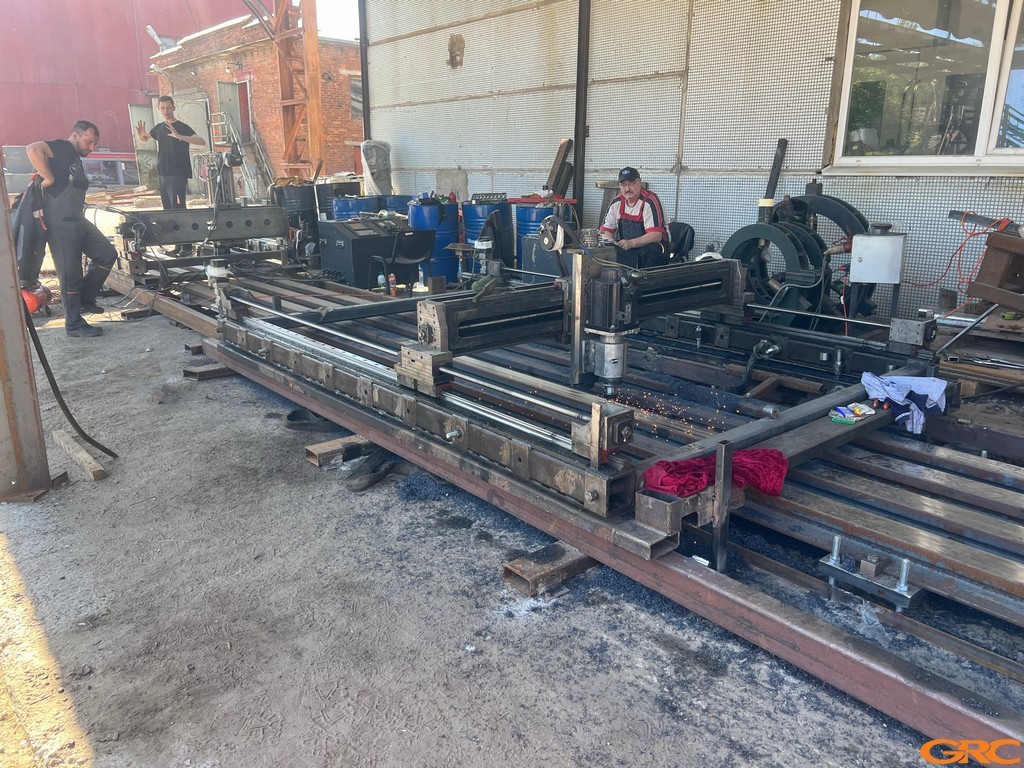

Фотоотчет

Ключевые аспекты и преимущества:

• Мобильность и гибкость: обработка длинномерных изделий, которые невозможно транспортировать или выставить на стационарное оборудование.
• Высокая производительность: одновременная обработка нескольких рельс значительно сокращает общие сроки выполнения работ.
• Точность: использование мобильных фрезерных станков позволяет достигать требуемых размеров и качества поверхностей.
• Комплексное решение: полный цикл работ от приемки до финальной подготовки к дальнейшей сборке.
• Опыт работы с длинномерами: наличие специализированного оборудования и навыков для работы с рельсами большой протяженности.
