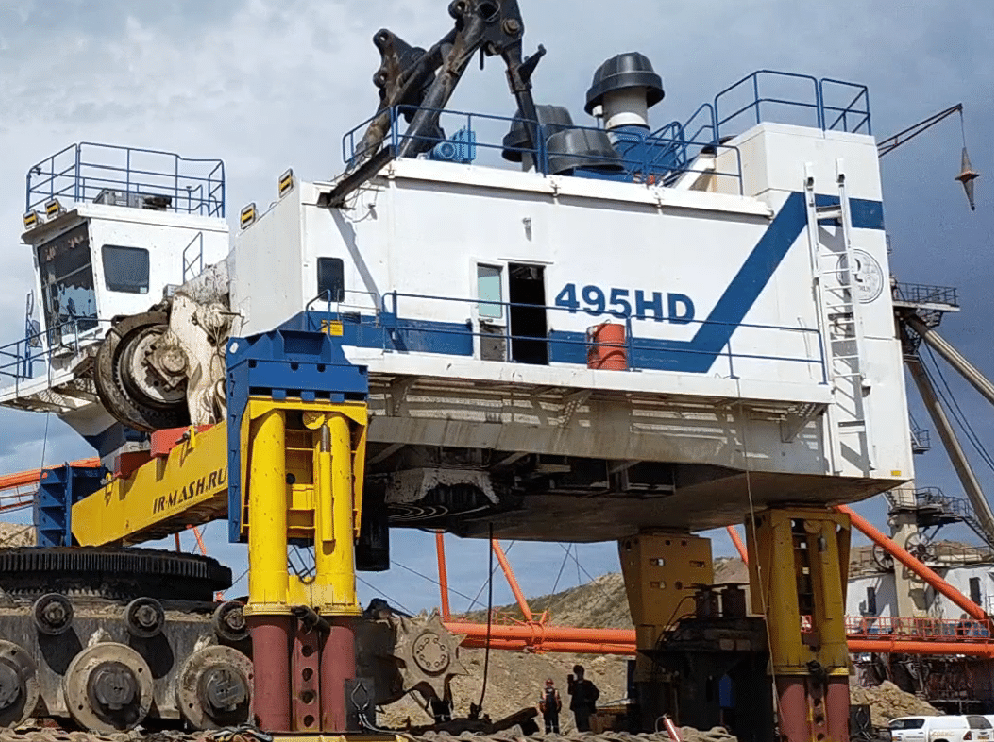

Во время капитального ремонта экскаватора H495 потребовалось восстановить два противоположных сектора посадочной поверхности под верхний рельс поворотной платформы. Работы выполняли непосредственно на разрезе в Бурятии, в потолочном положении и без демонтажа центральной цапфы. Сложность проекта заключалась в восстановлении профиля «ласточкин хвост», который требовал наплавки и последующей обработки мобильным станком с ЧПУ.
| Параметр | Данные |
|---|---|
| Место проведения работ | Разрез Тугнуйский |
| Оборудование | Экскаватор H495 |
| Узел | Поворотная платформа |
| Зоны обработки | 2 сектора длиной около 5000 мм |
| Условия | Потолочное положение |
| Оборудование GRC | мобильные фрезерные станки с ЧПУ, Leica AT403 |

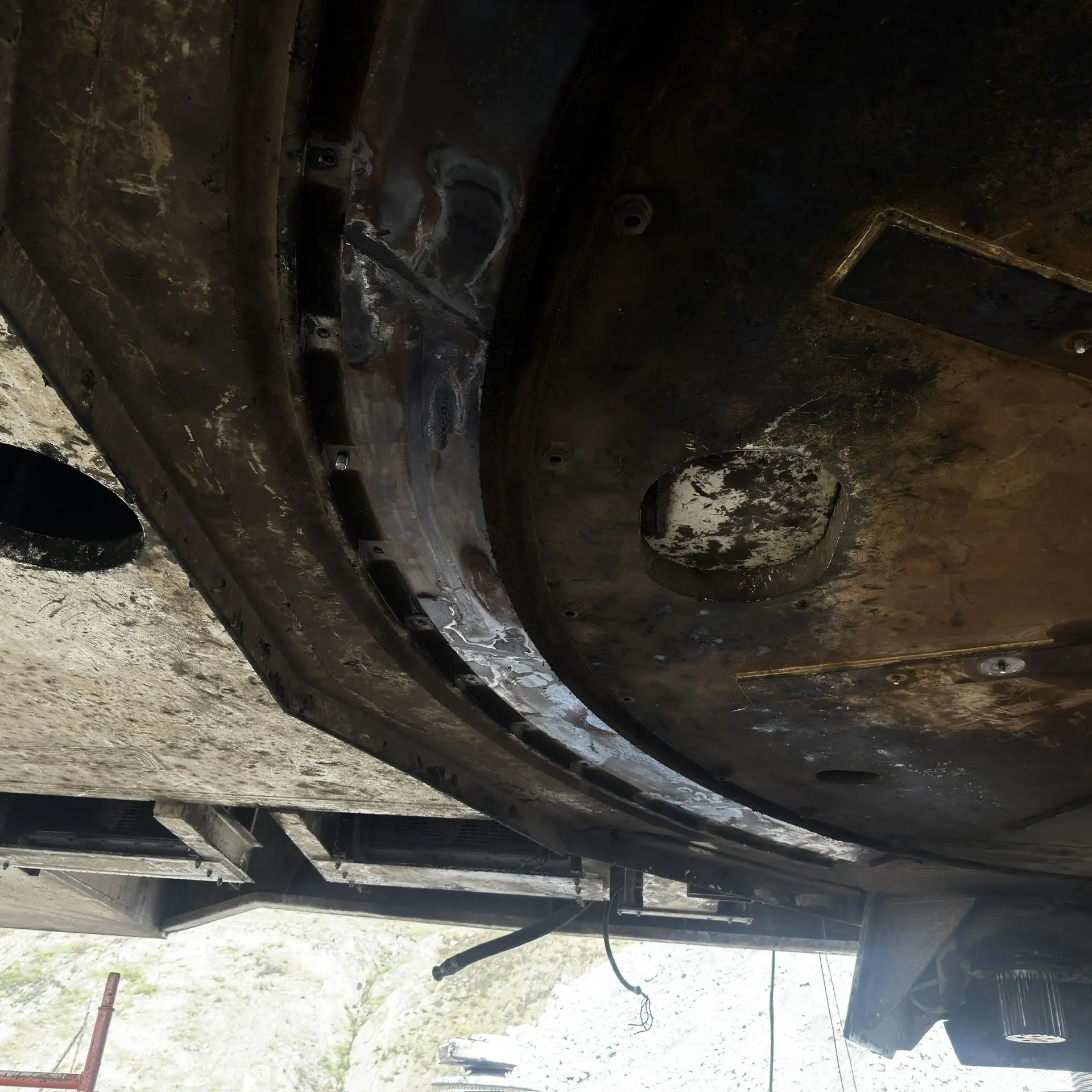

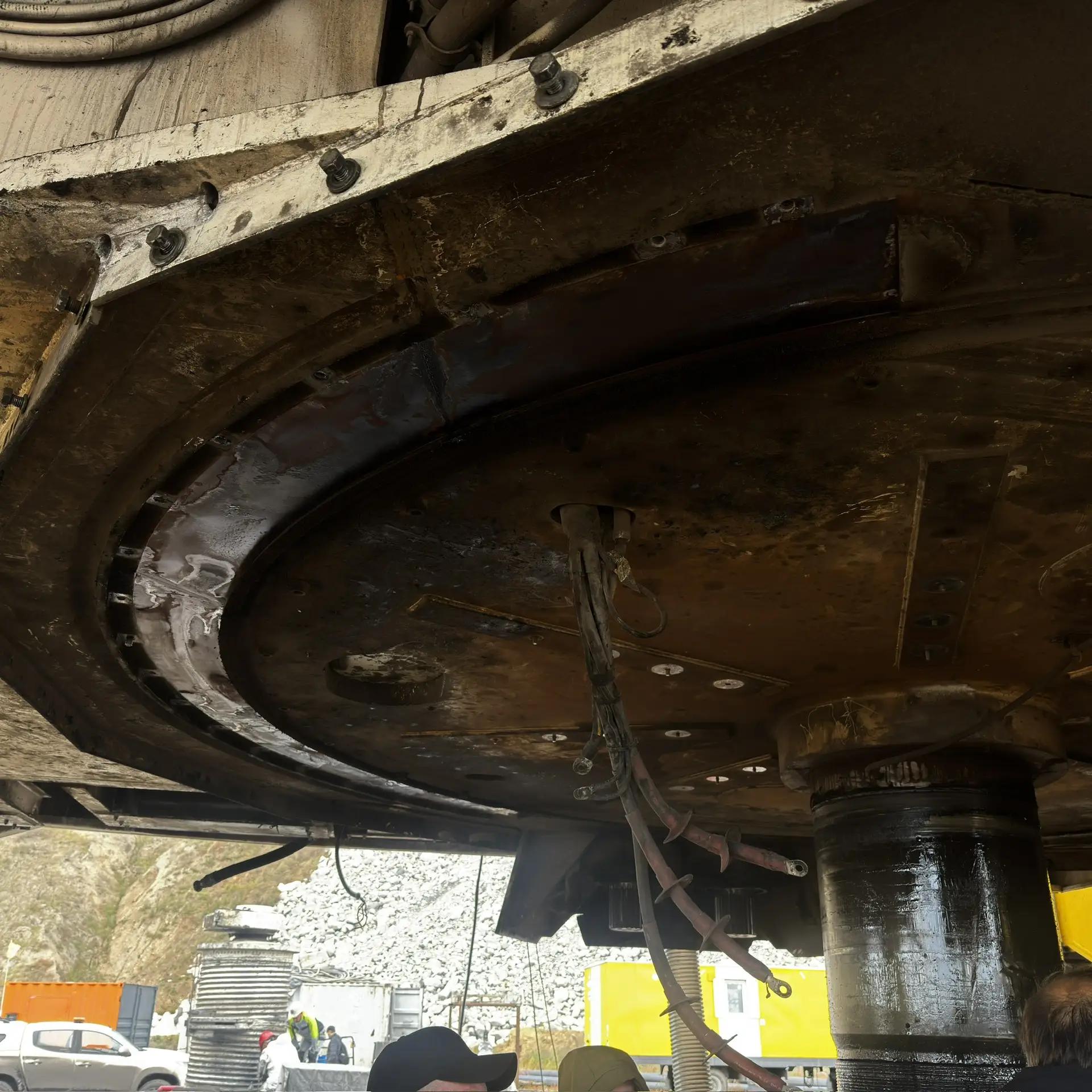

Из-за эксплуатационного износа нарушилась геометрия поверхности, на которую устанавливается верхний рельс. Кроме основной плоскости требовалось восстановить кольцевой бурт, профиль «ласточкин хвост» и несколько повреждённых резьбовых отверстий.

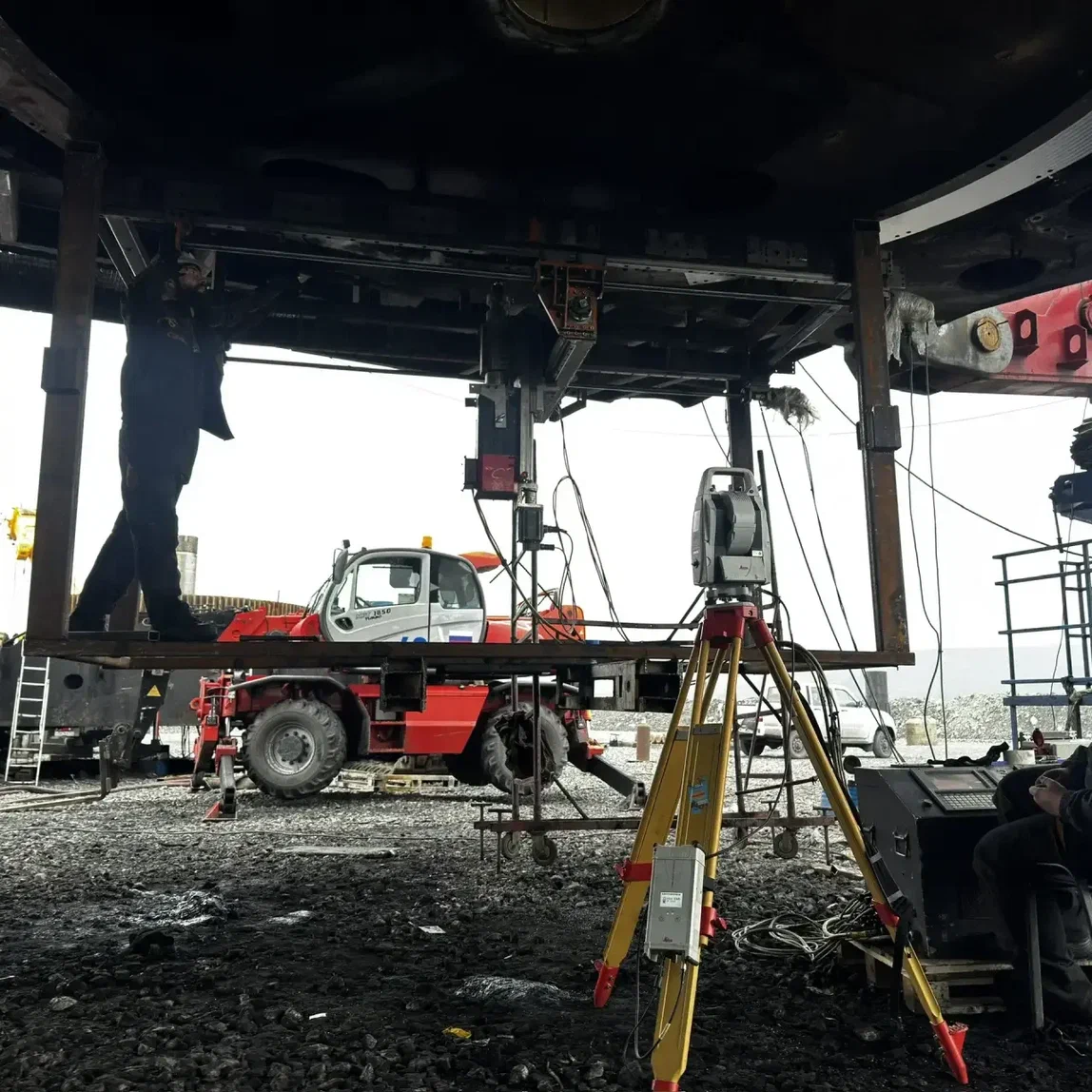

Перед механообработкой наши метрологи измерили рельсы и сохранившиеся участки лазерным трекером Leica AT403. По полученным данным выставили оборудование относительно фактической геометрии узла.

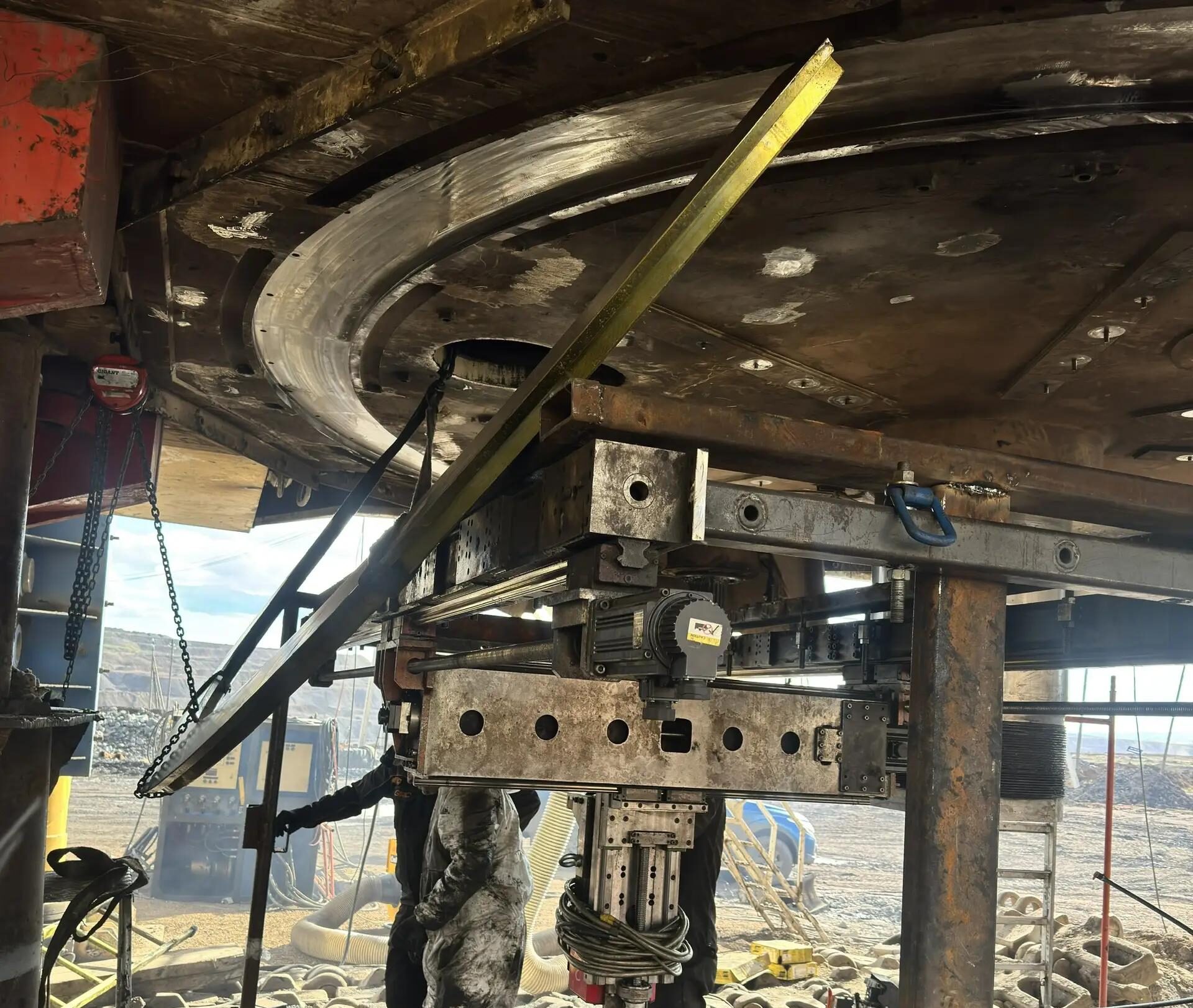

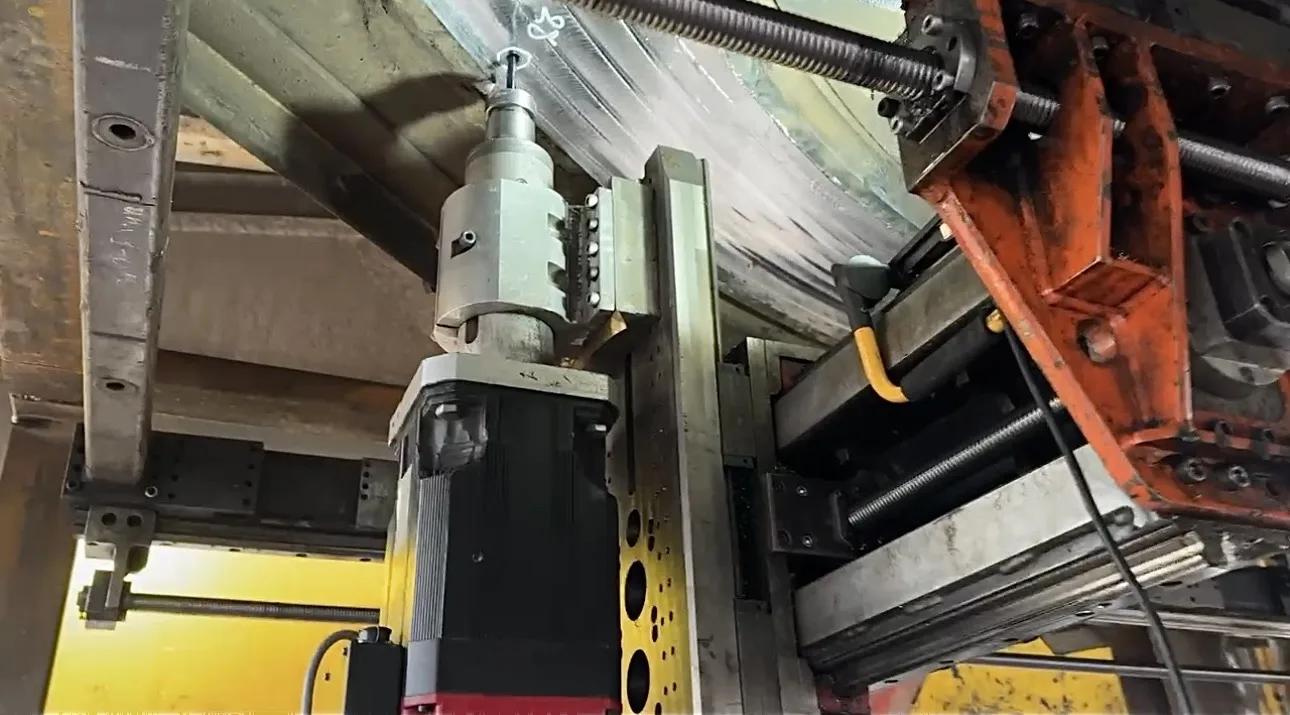

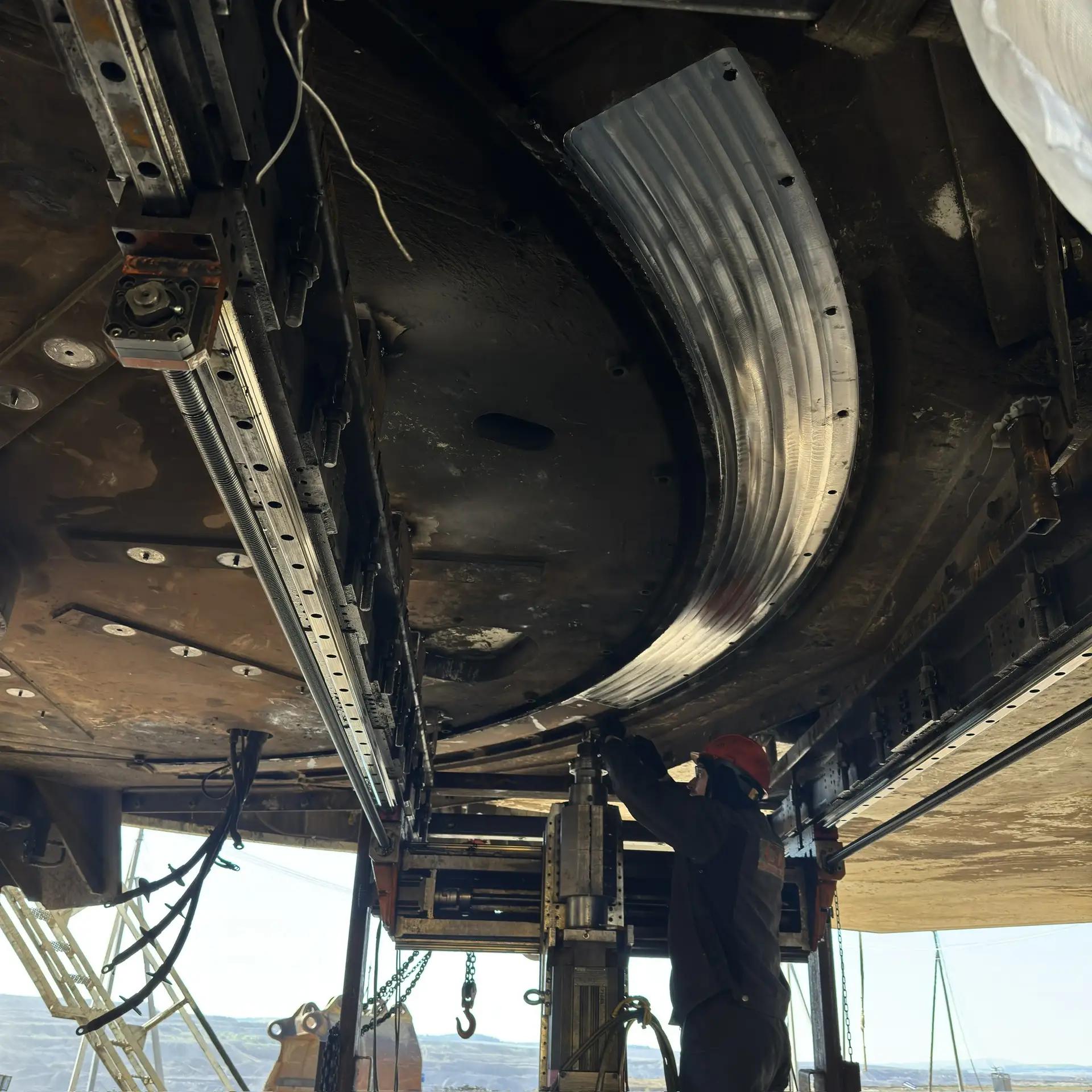

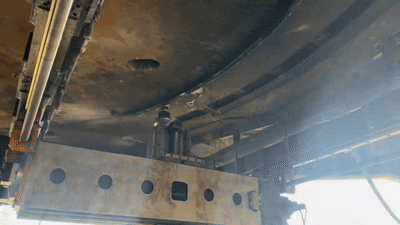

Для сокращения срока ремонта мы установили два мобильных фрезерных станка с ЧПУ и одновременно обрабатывали противоположные участки одной посадочной поверхности. Работы выполняли за несколько установок с перестановкой оборудования.

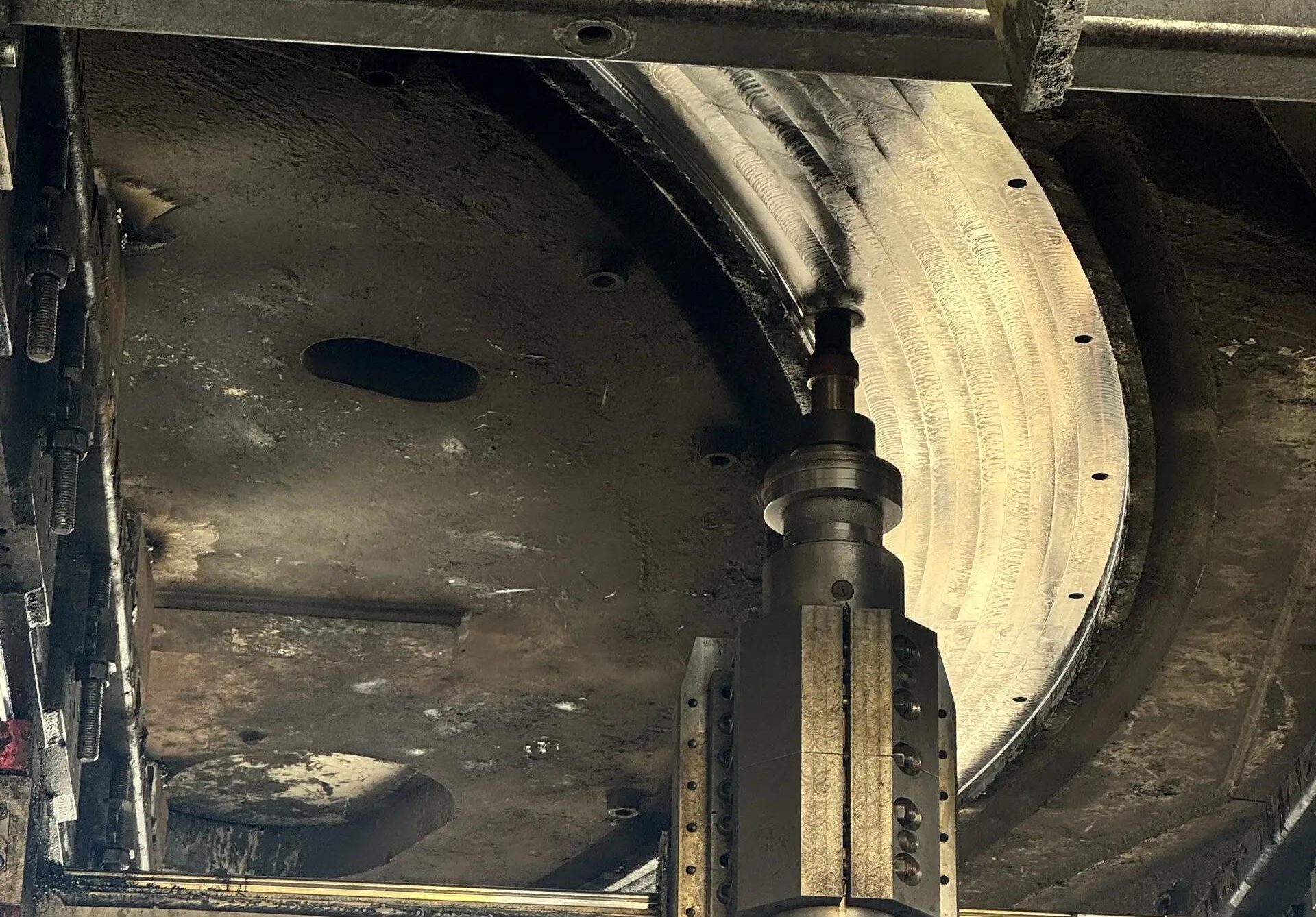

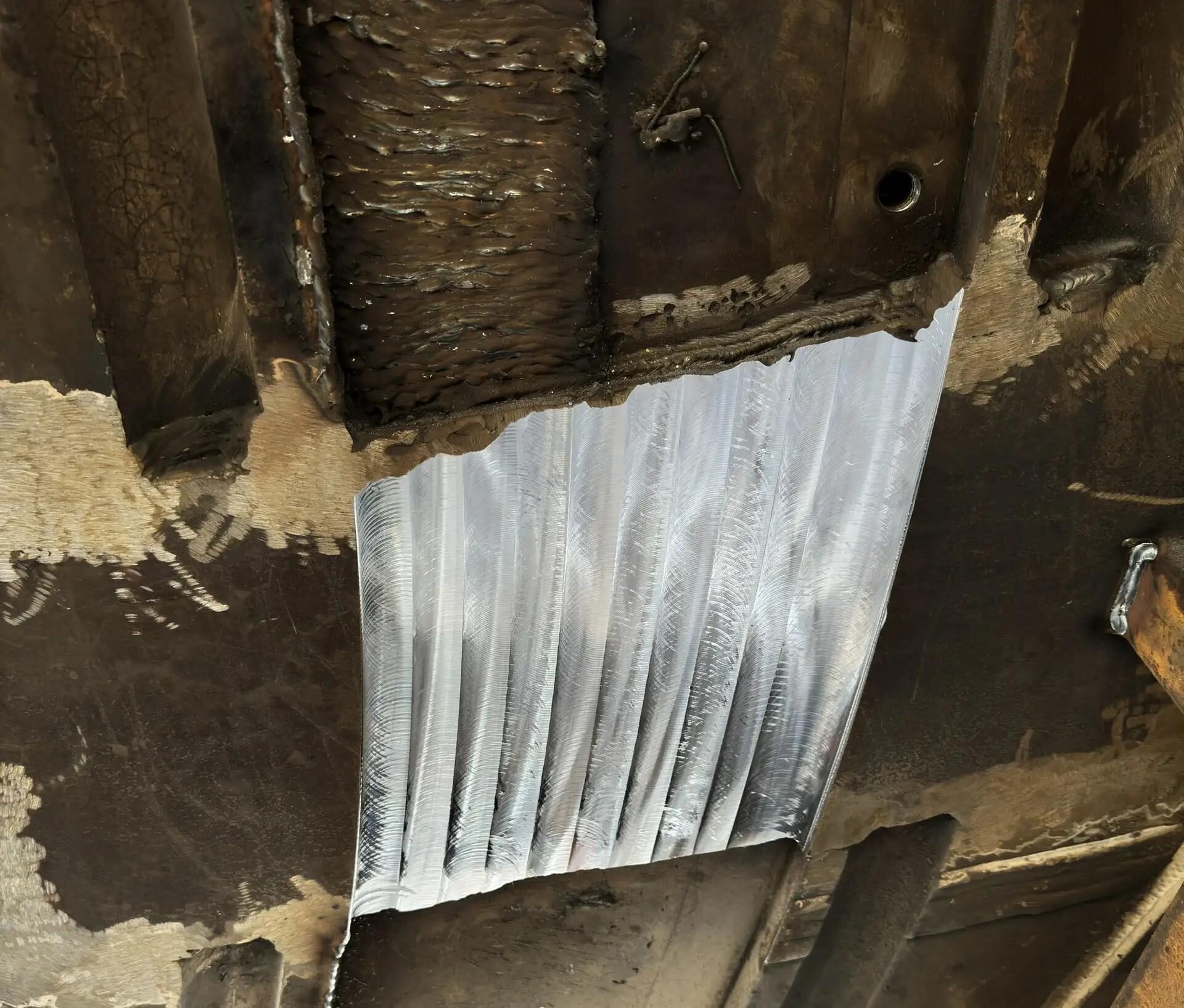

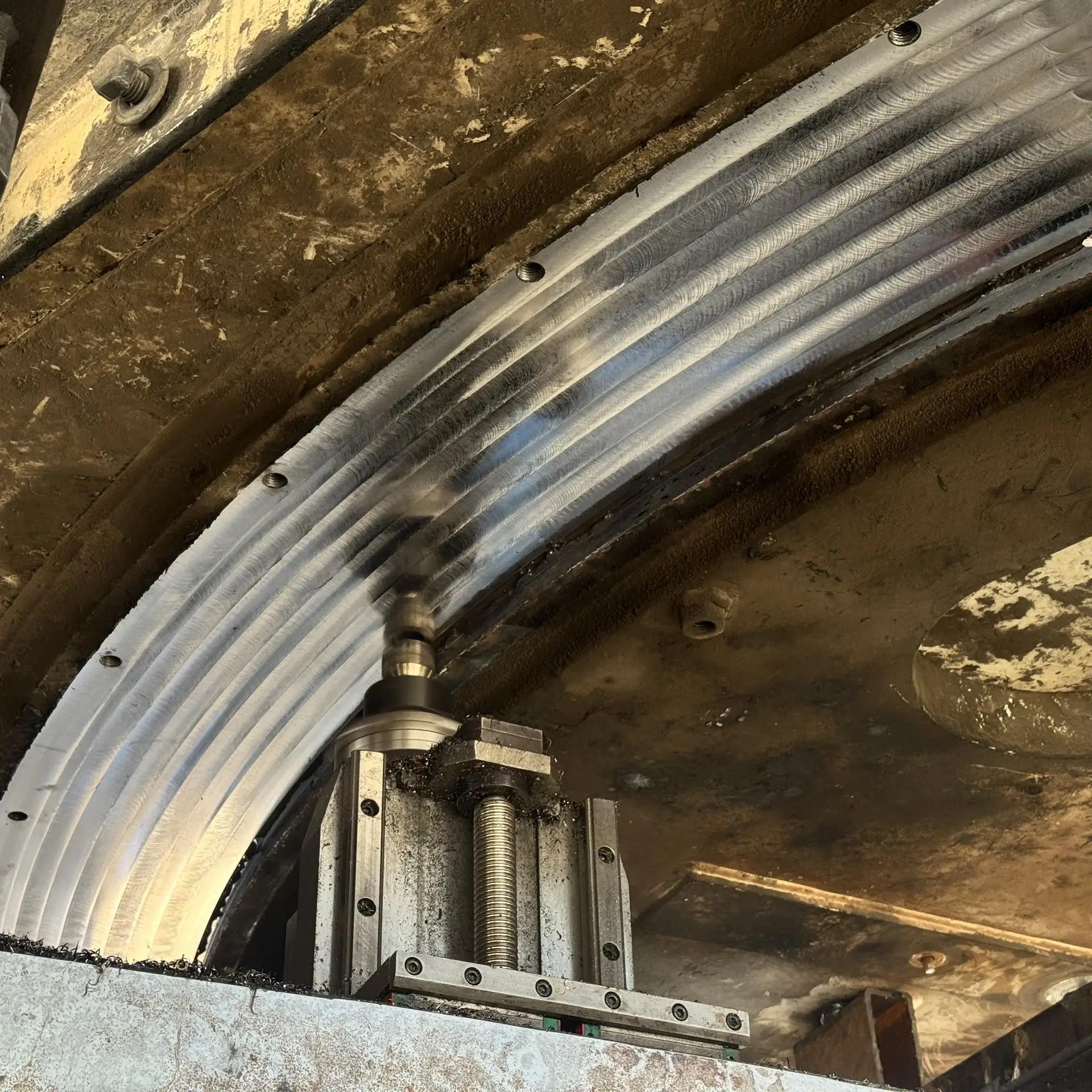

Сначала восстановили плоскость под верхний рельс. Затем наплавили и заново сформировали профиль «ласточкин хвост». ЧПУ позволило выдержать требуемую геометрию по всему контуру.

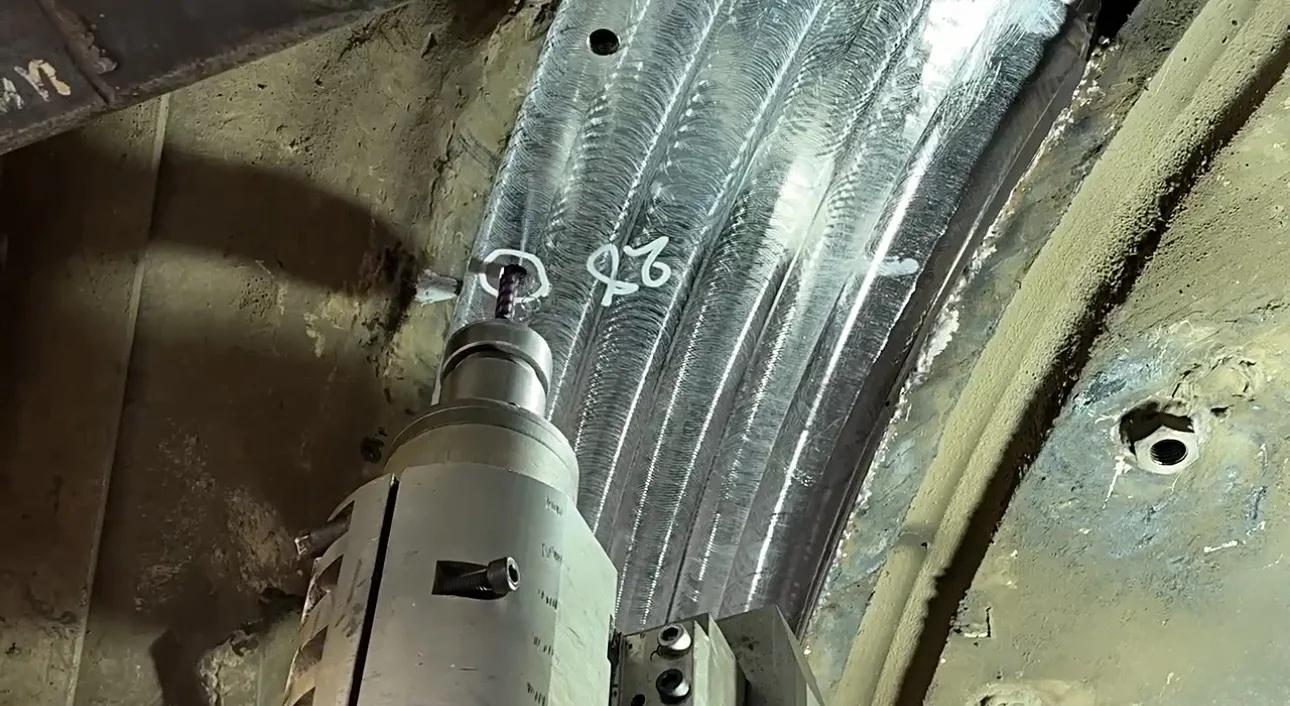

Повреждённые крепёжные отверстия расфрезеровали, восстановили наплавкой и повторно нарезали резьбу.
Мы восстановили посадочное место под верхний рельс, включая сложный профиль «ласточкин хвост» и повреждённые резьбы. Поворотную платформу подготовили к дальнейшей сборке без демонтажа центральной цапфы и перевозки крупногабаритного узла в цех.
Ремонт поворотной платформы экскаватора H495: восстановление посадки под верхний рельс
