В наше производство поступила задача по изготовлению направляющих рамы судопогрузочной машины. Направляющие (подъемная рампа) имеют сложно изогнутую форму, по ним двигаются скользящие втулки, которые поднимают «шторки». Для изготовления направляющих рамы заказчик предоставил нам изношенный экземпляр, который необходимо заменить.
Износ образца 40%, длина 12 метров, номинальный диаметр 60 мм. Рама состоит из трёх частей с установленными проушинами
Изготавливаем направляющие рамы конвейерной системы по этапам:
- Прорабатываем комплект чертежей и согласовываем с заказчиком;

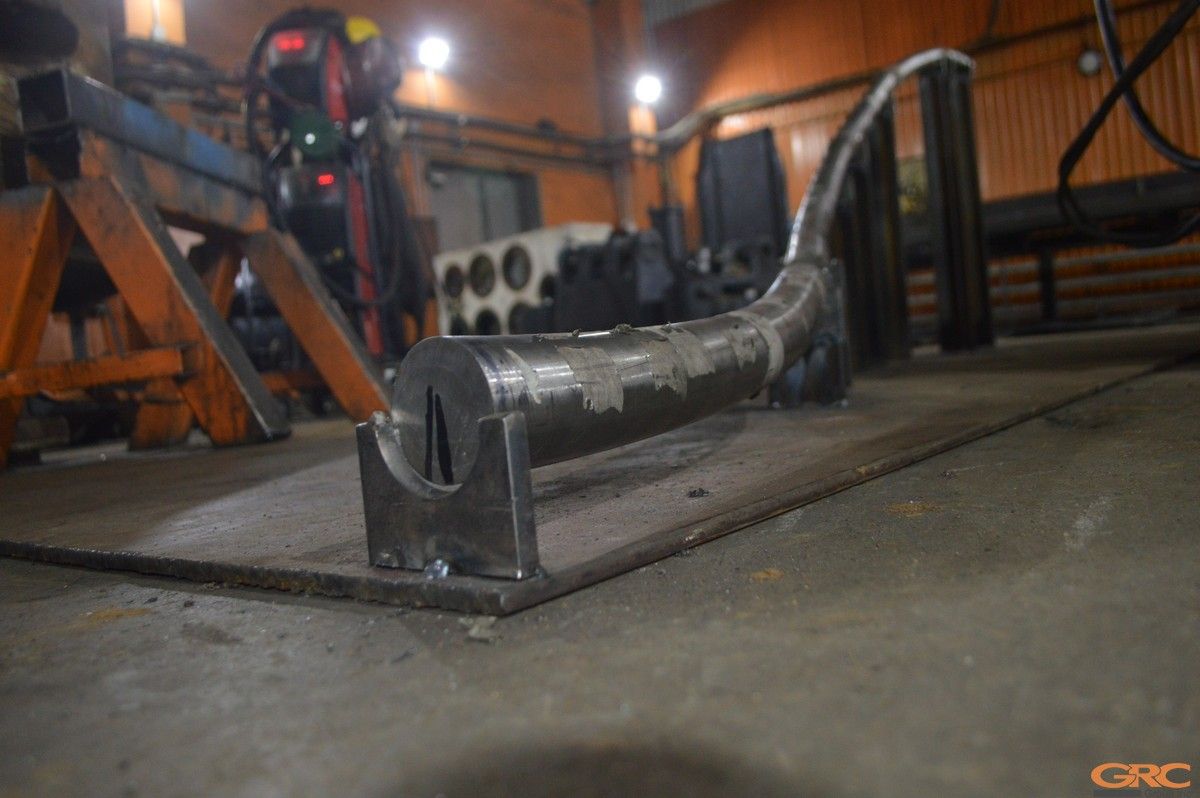

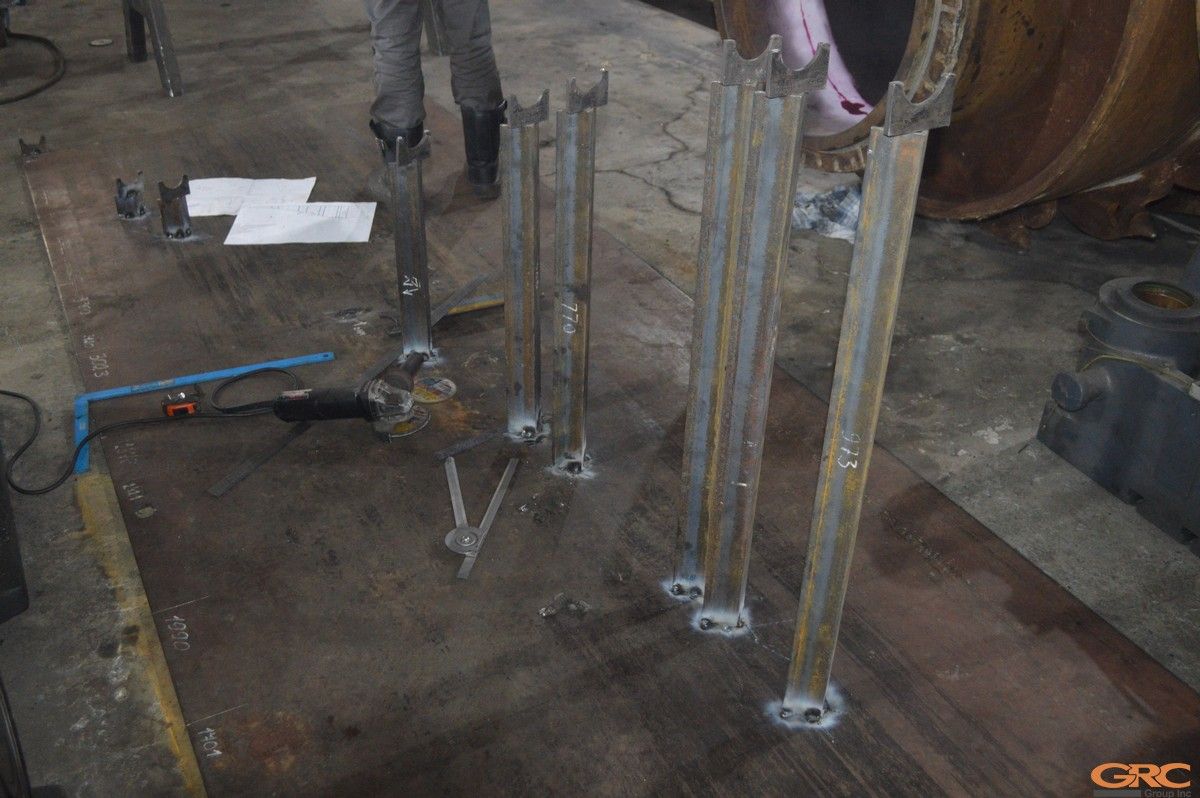

- Подготавливаем оснастку под гибку заготовок;

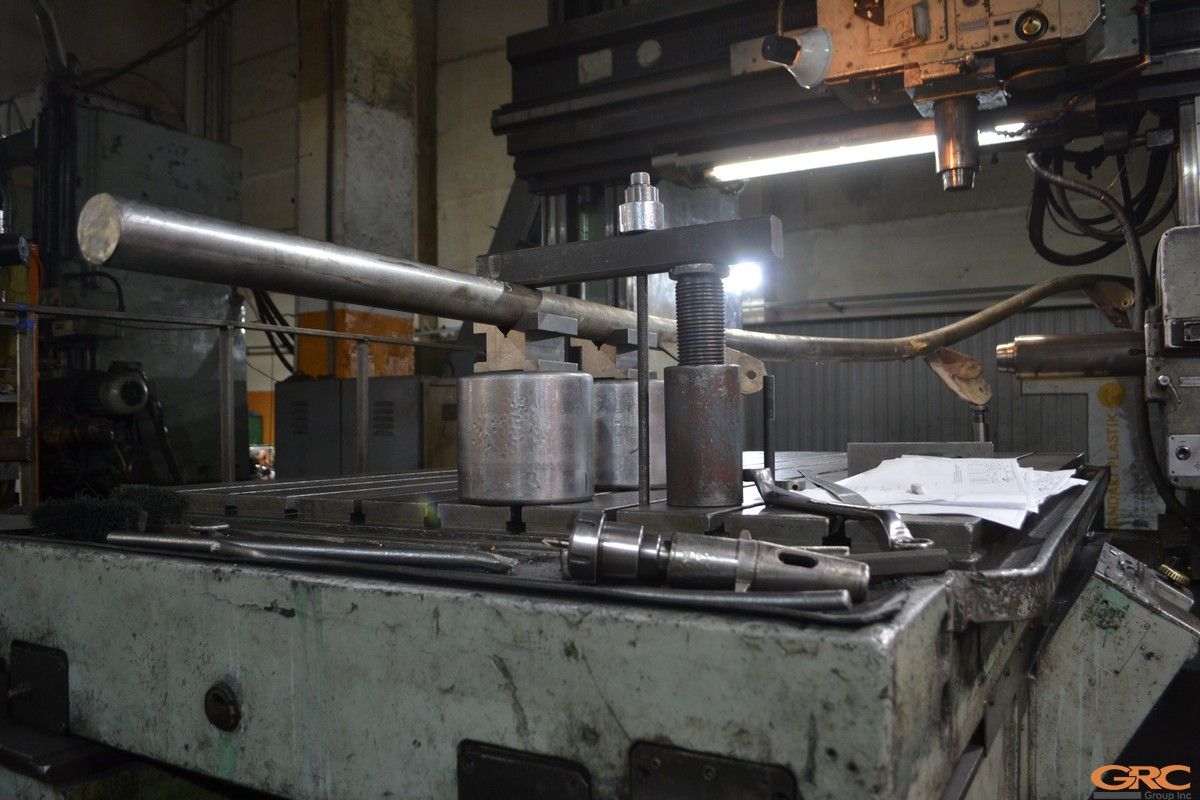

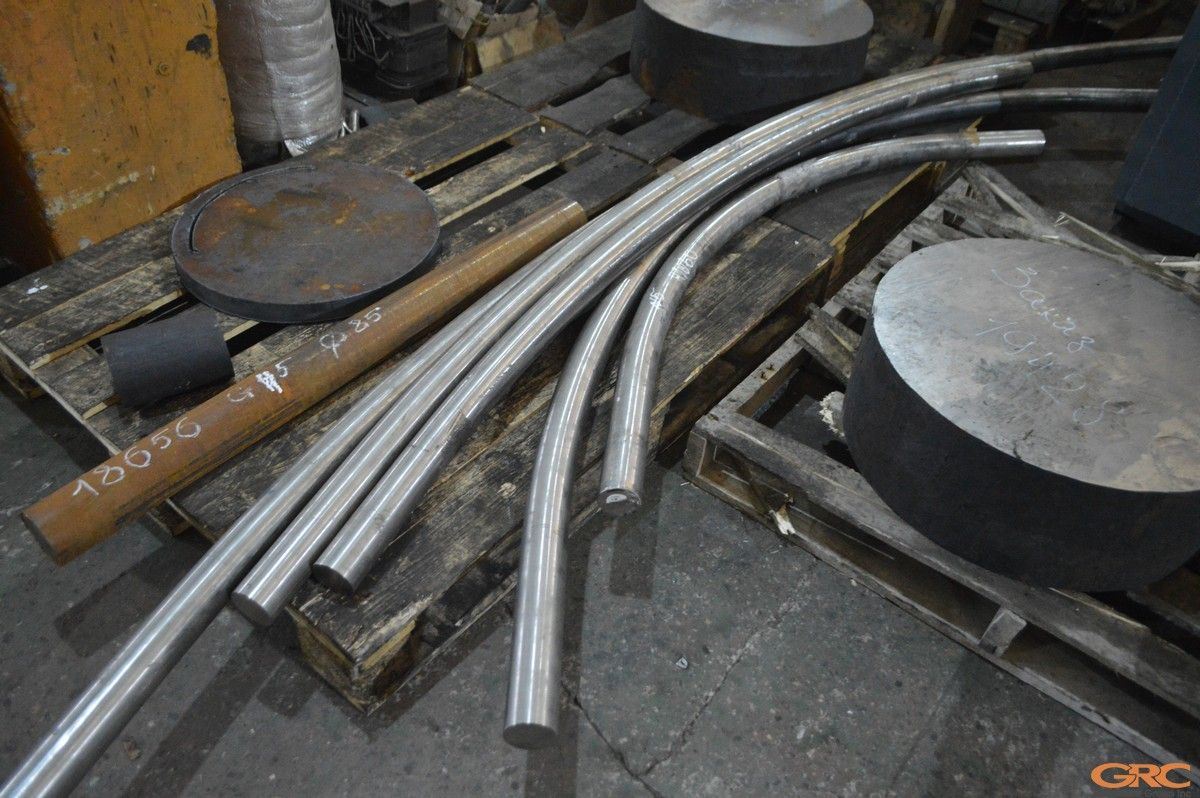

- Гибка заготовки из материала марки AISI 430;

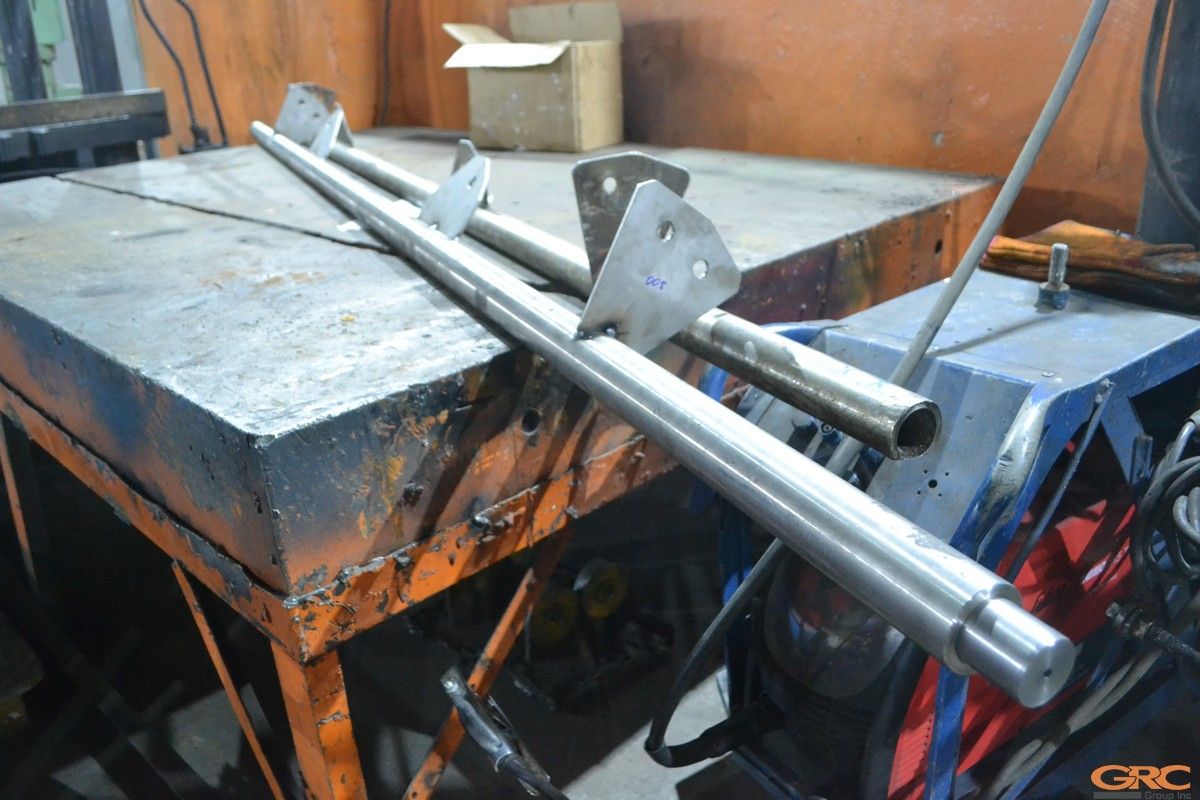

- Изготавливаем новые крепления и проушины в соответствии с технической документацией;

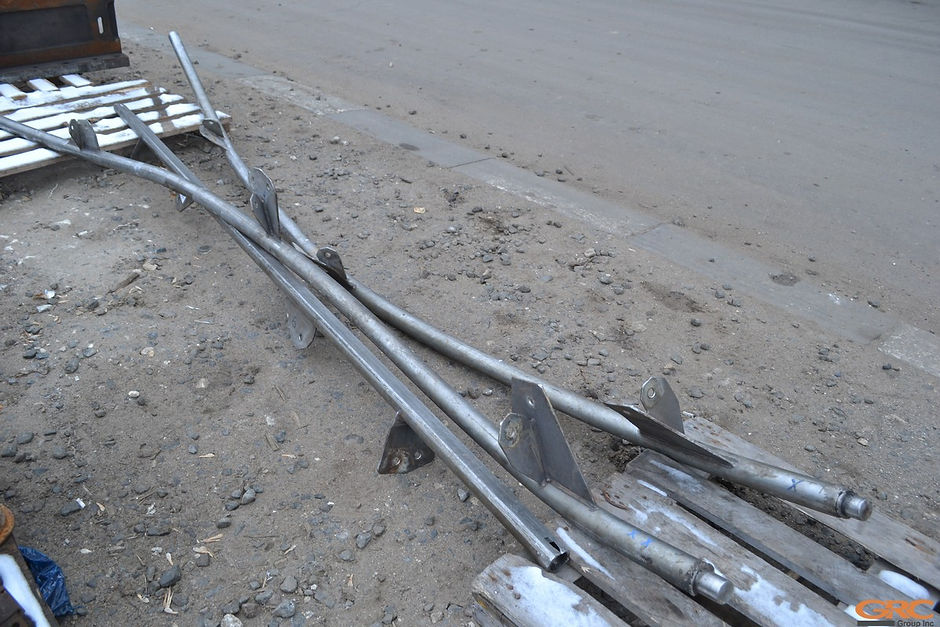

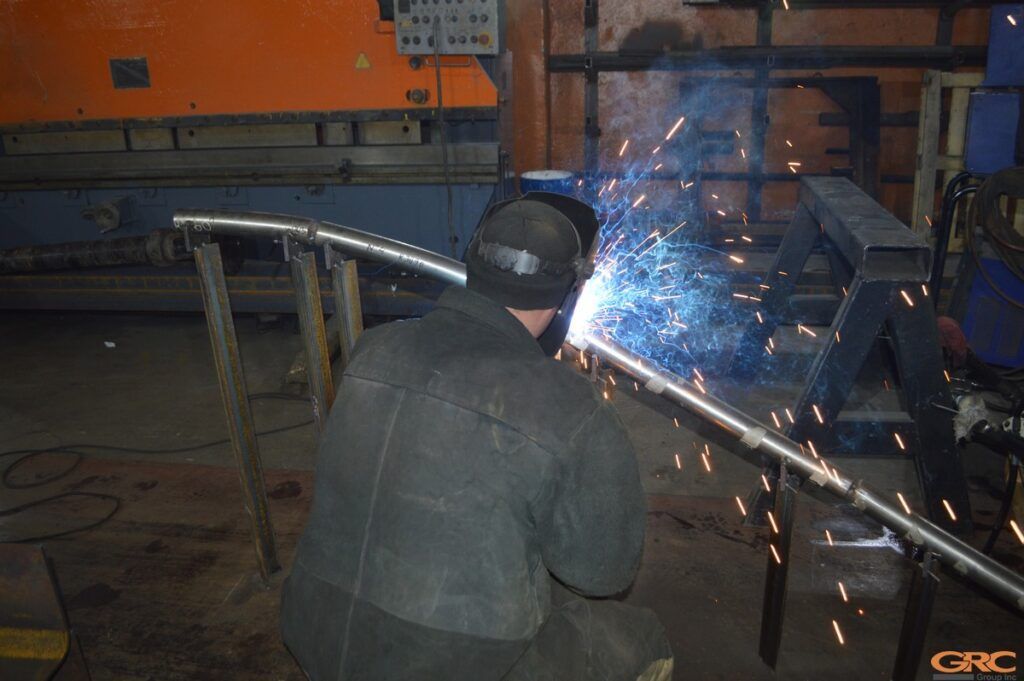

- Привариваем крепления и проушины к направляющим;
- Проводим финальные замеры и отгружаем заказчику для последующего монтажа на производстве.

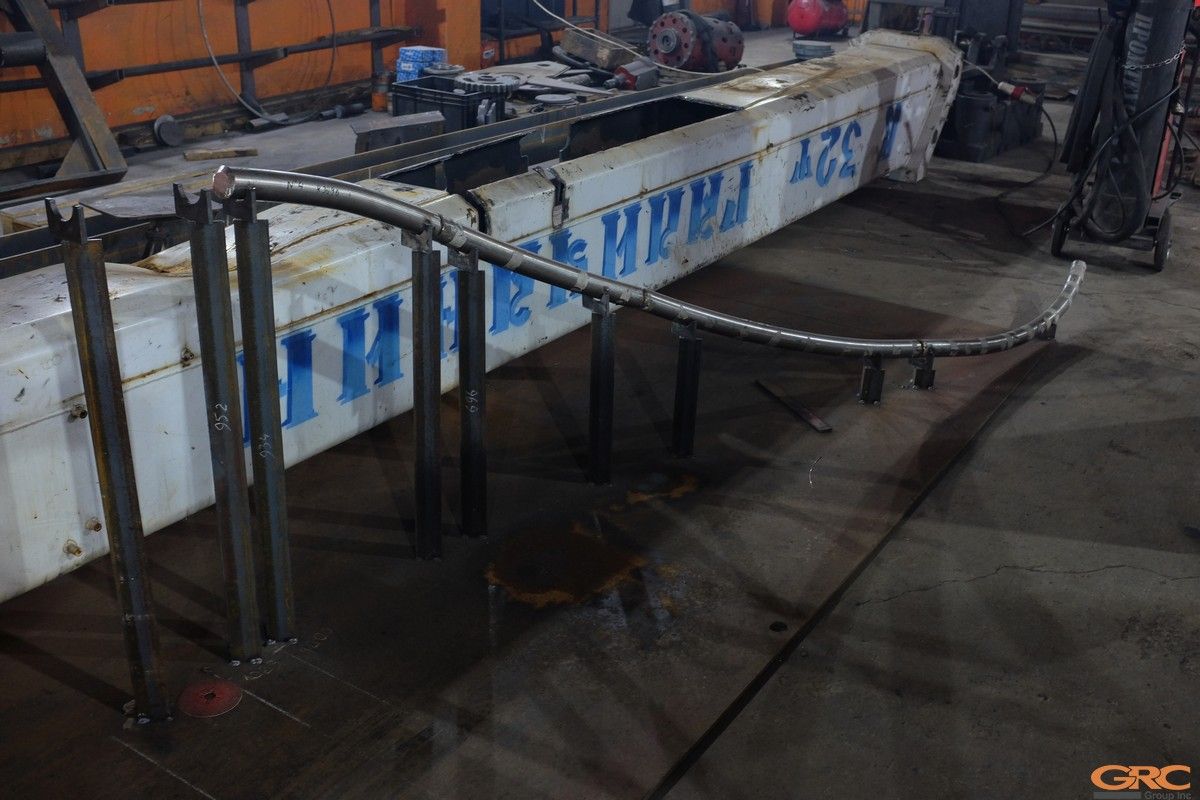

Фотографии процесса изготовления направляющих рамы
судопогрузочной машины:
