Механическая обработка бандажа печи

Фрезеровка крупногабаритных деталей с применением мобильных металлообрабатывающих станков во многих случаях является более уместным и выгодным решением. В этой публикации — пример обработки внутренней поверхности бандажа вращающейся печи диаметром более 6000 мм.

Область применения и причины износа

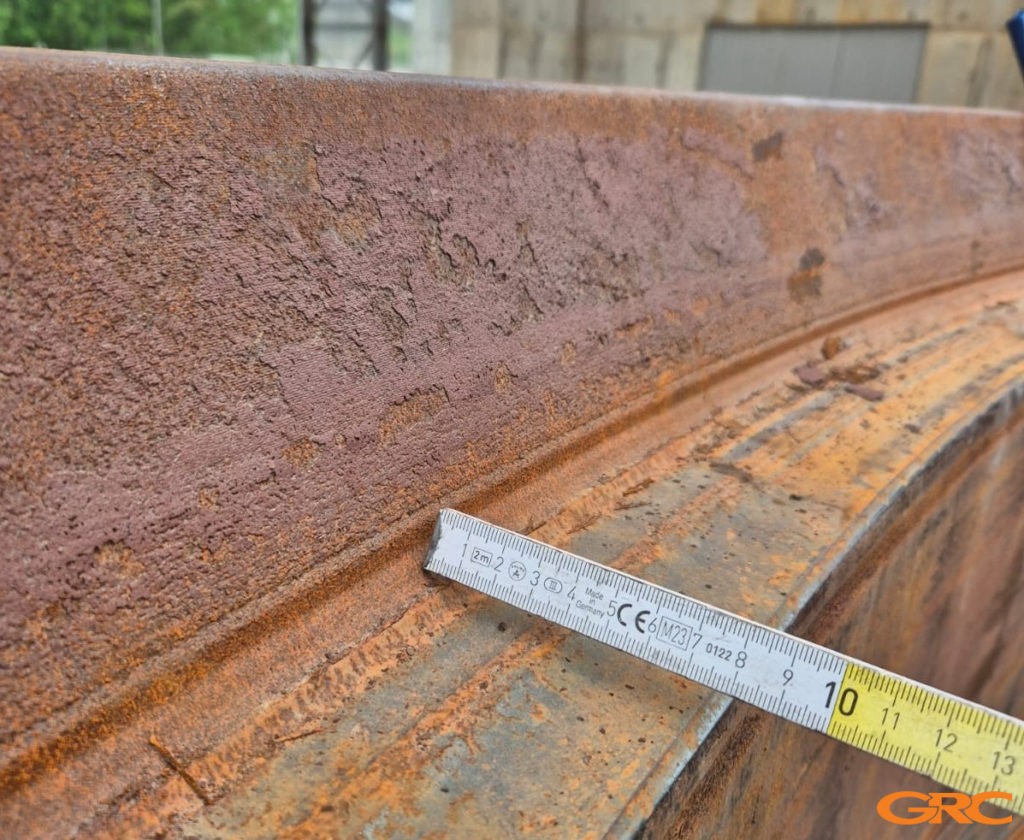

Данный элемент представляет собой массивное кольцо, которое служит основной опорной конструкцией. Он гарантирует стабильное вращение всего агрегата. В рабочем режиме поверхность бандажа постоянно взаимодействует с боковыми упорами, исключающими осевые смещения печи. Результатом этого контакта является закономерная деформация и износ торцевой зоны. Своевременное устранение этих дефектов позволяет предотвратить серьезные поломки и значительно продлить ресурс механизма.

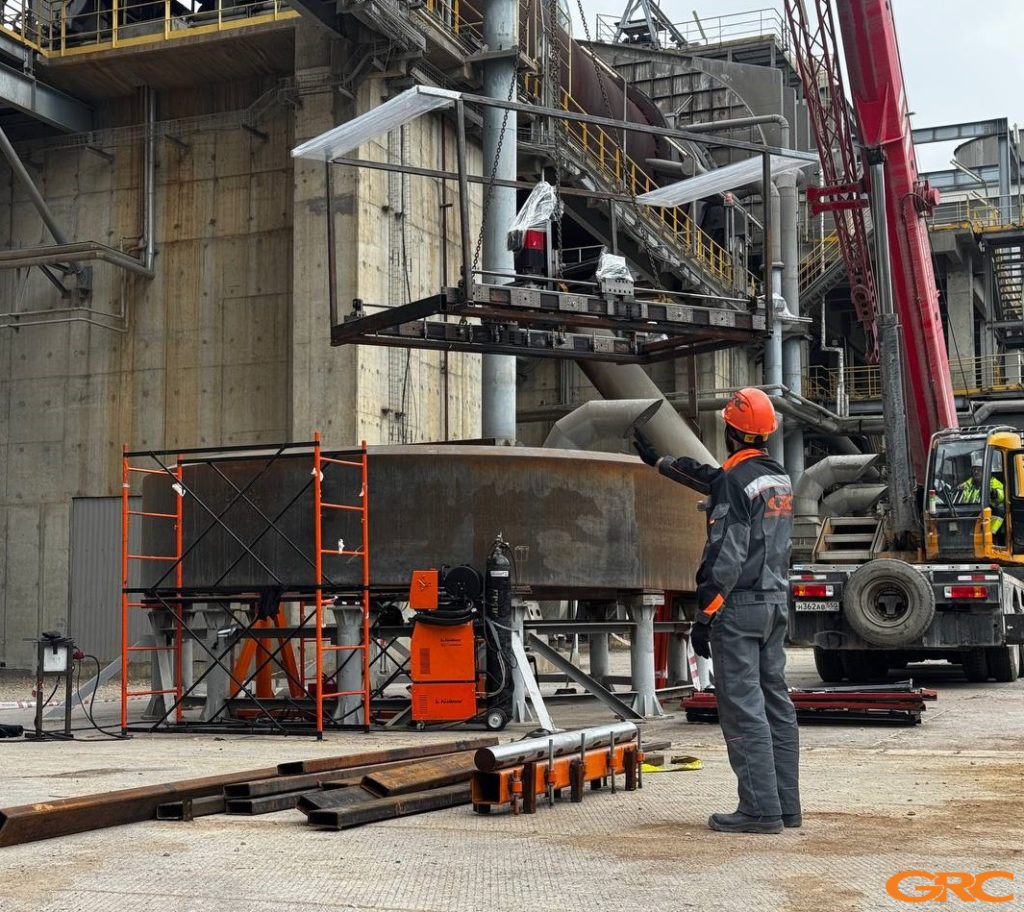

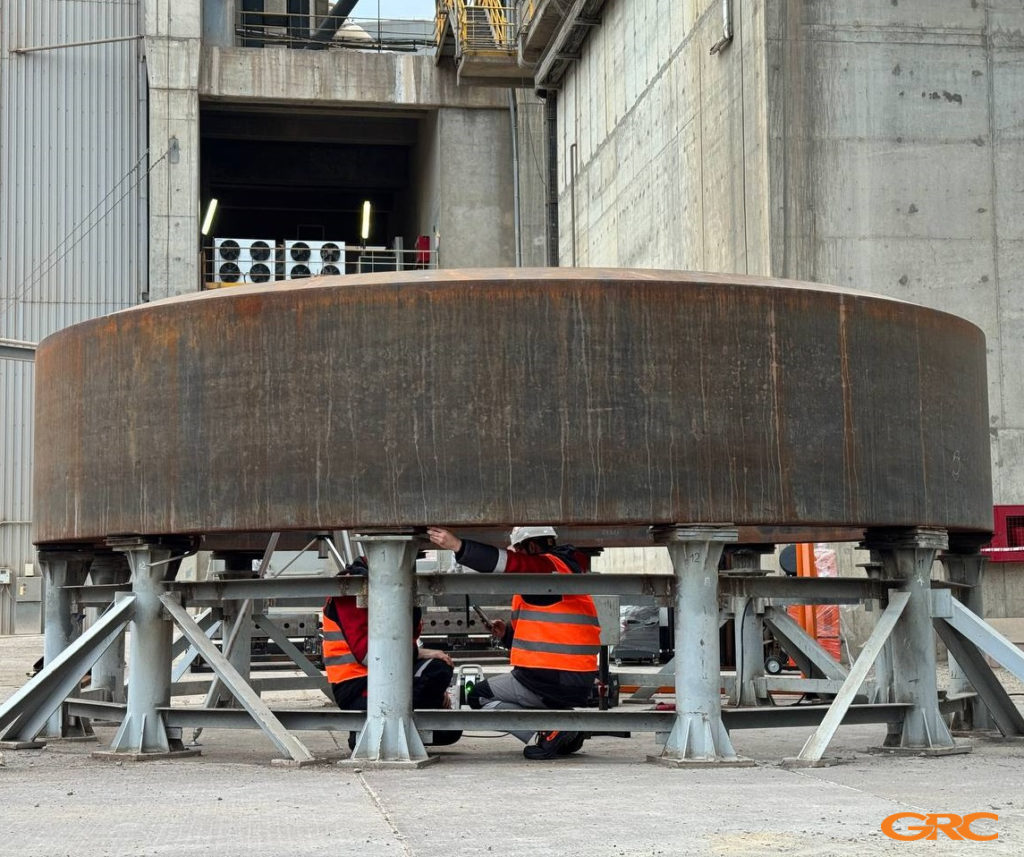

Мы выполнили именно такую работу для завода «Цементум Калуга Ферзиково». Наши специалисты провели механическую обработку резервного бандажа прямо на территории заказчика.

Технология ремонта

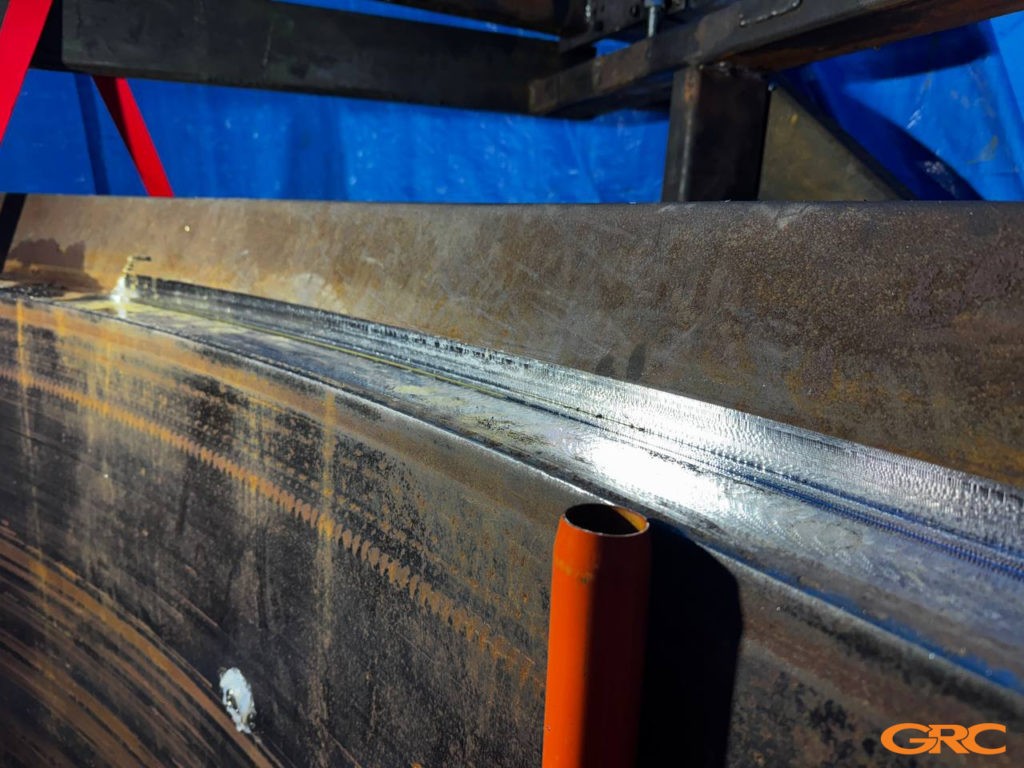

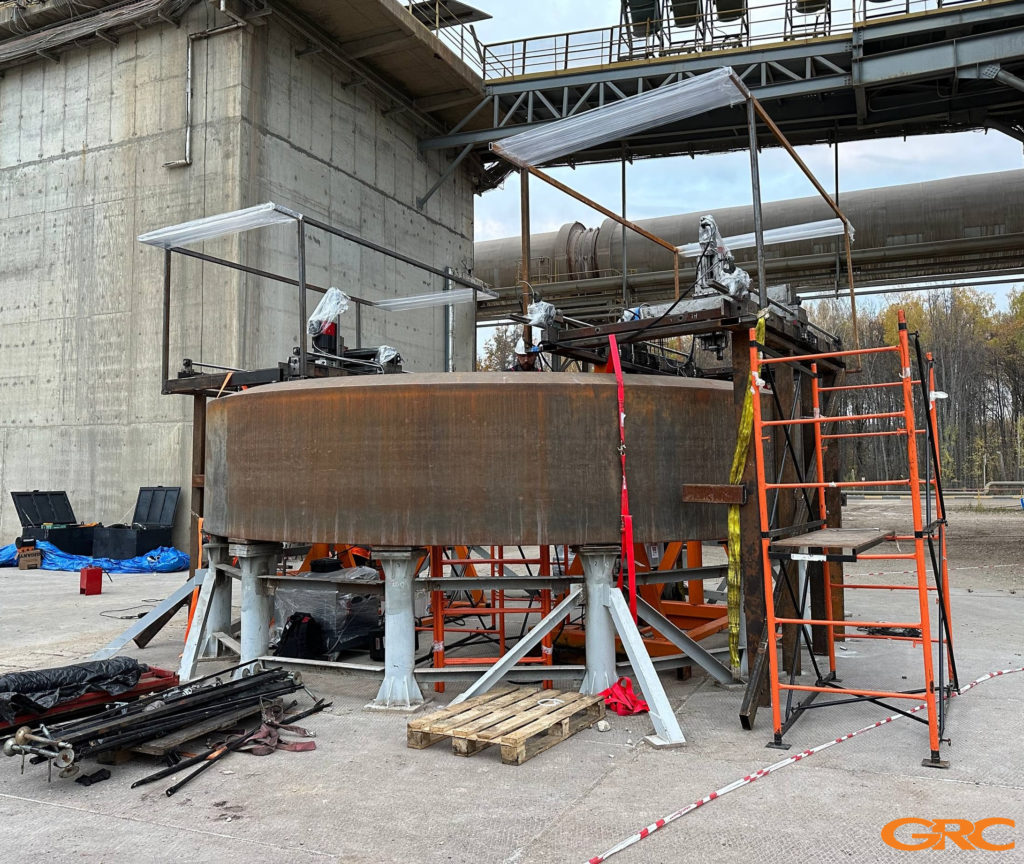

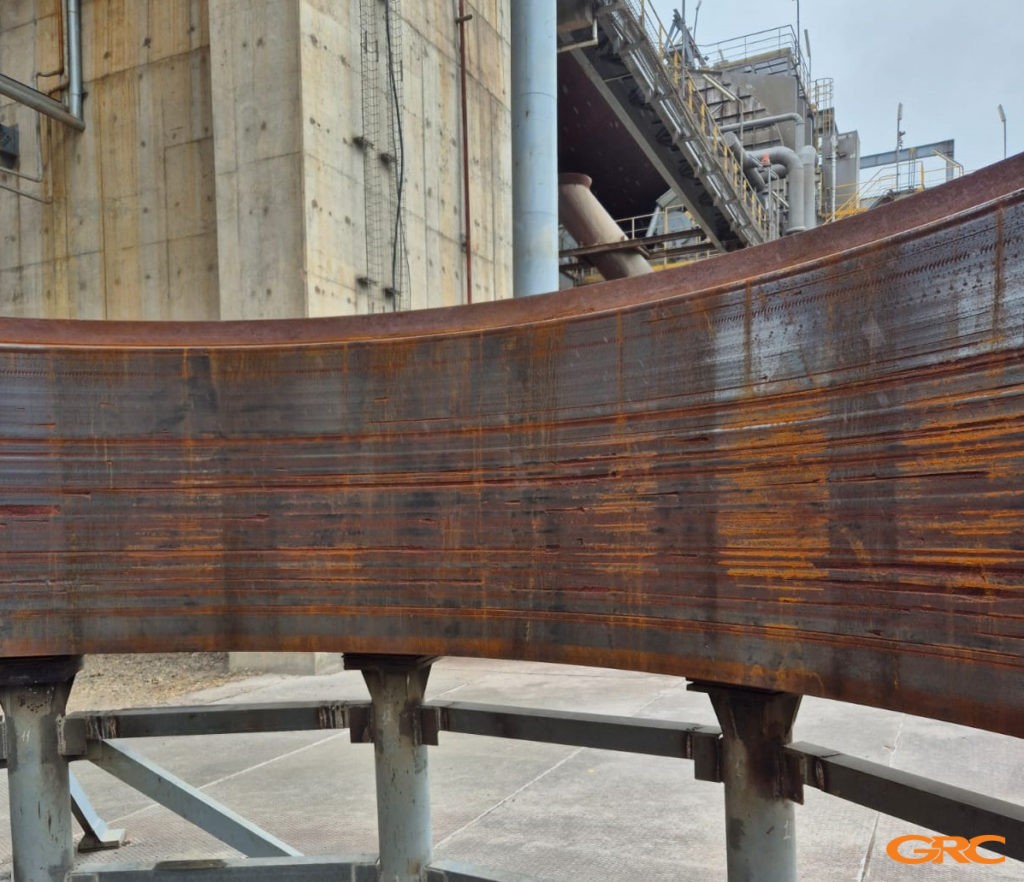

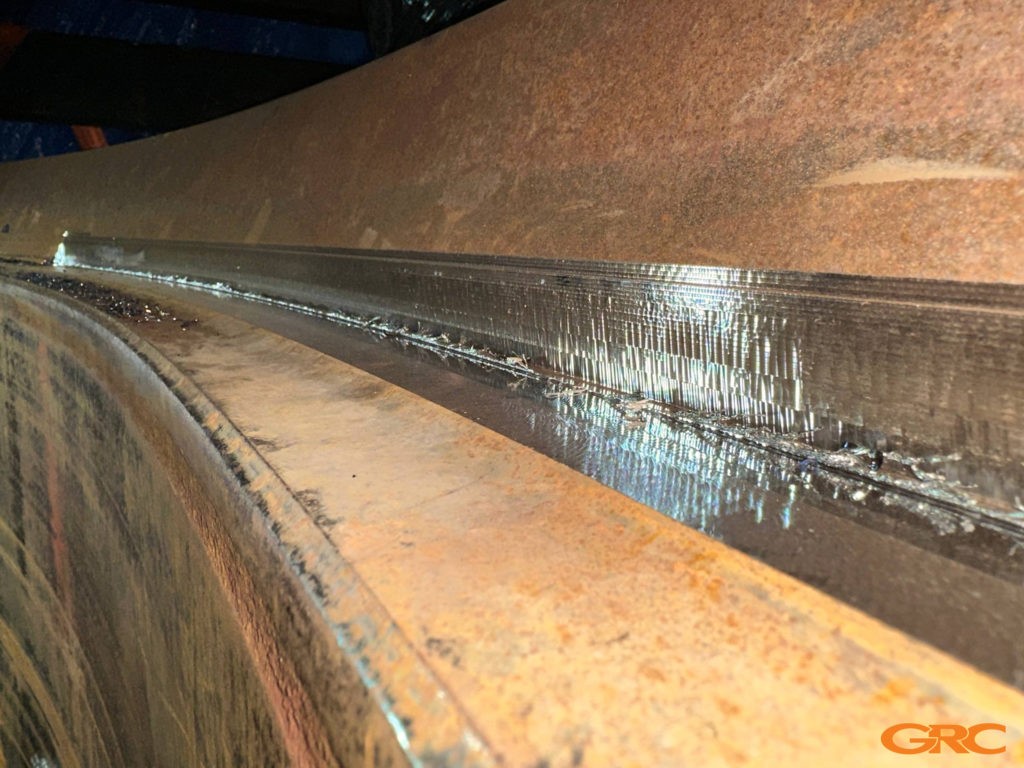

Объект обладал значительными габаритами: наружный диаметр 6160 мм, вес более 77 тонн. Перед нами стояла следующая задача: фрезеровка упорной торцевой поверхности для устранения дефектов и восстановления плоскостности. Глубина обработки составляла от 5 до 10 мм на длине 85 мм по всей окружности бандажа (17 080 мм), с жестким требованием по перпендикулярности обработанной поверхности к внутреннему цилиндру — не более 0,5 мм.

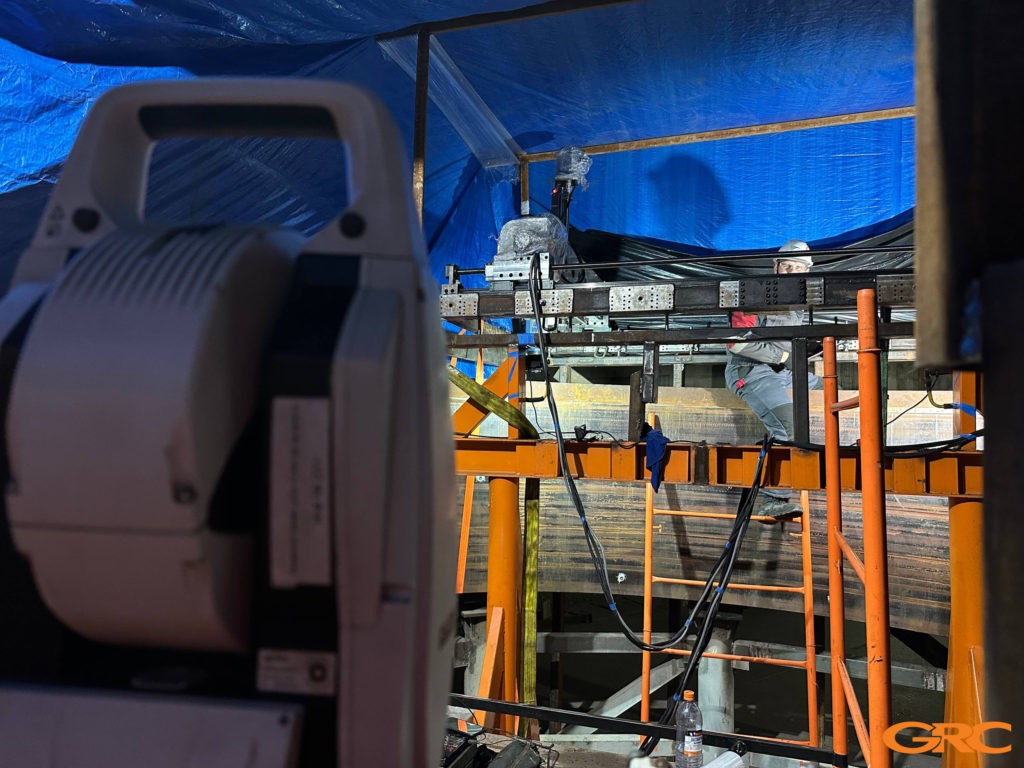

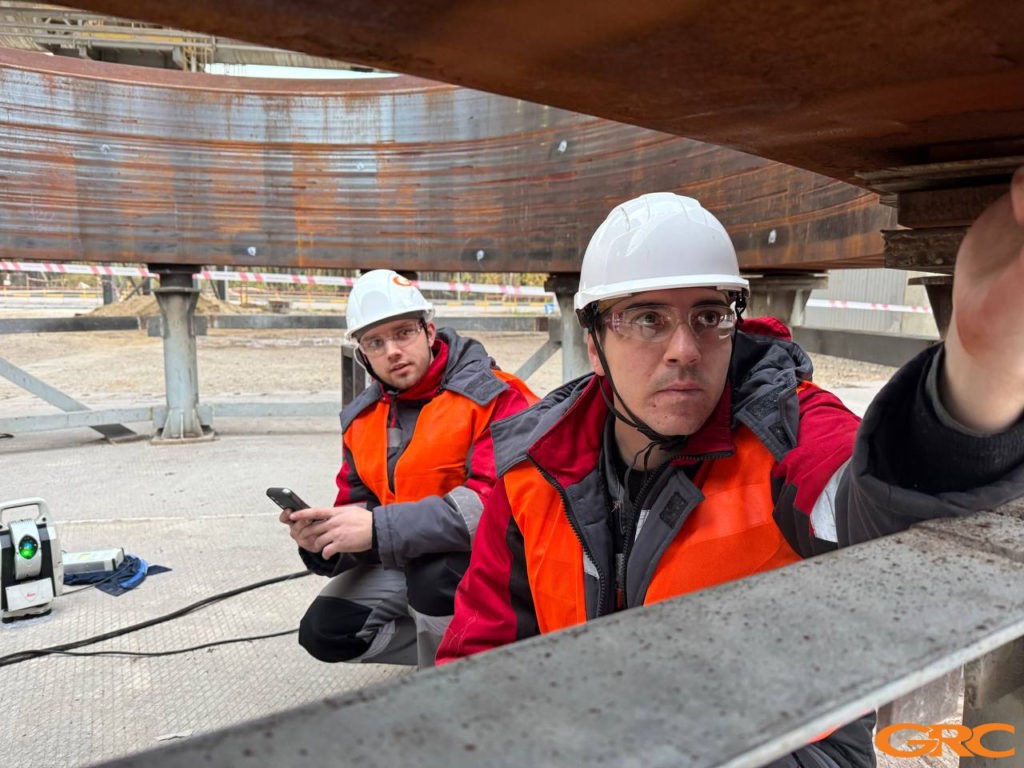

Для обеспечения высокой точности при фрезеровке деталей мы использовали мобильный фрезерный комплекс с сопровождением абсолютного лазерного трекера Leica AT403. В данном случае наши специалисты выполнили именно щадящую обработку — шлифовку для восстановления геометрии, без глубокого вмешательства в структуру металла.

Наш метод мобильной фрезеровки крупногабаритных деталей — это эффективное и технически обоснованное решение для промышленных предприятий, обеспечивающее долговечность и надежность вашего оборудования. С другими примерами восстановления узлов с применением портативных станков можно ознакомиться по ссылке.
