Промышленная геодезия: измерения стрелы автокрана

Специалистами была проведена высокоточная геодезическая диагностика геометрических параметров трёх секций стрелы автокрана Liebherr LTM 1100/1 на площадке предприятия GRC в г. Щелково.

Основной целью работ был детальный анализ плоскостности критически важных поверхностей для оценки технического состояния и определения необходимости ремонтных вмешательств.

Объекты измерения:

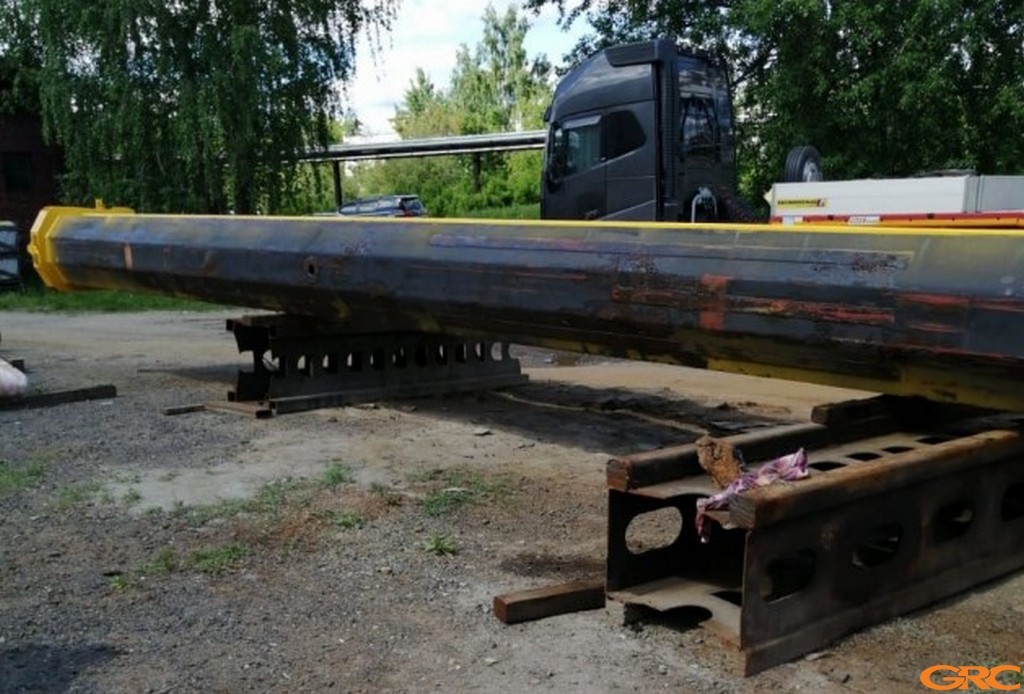

Секция №1 (проходившая ремонт), длина 10,2 м.
Секция №2 (неремонтированная, эталонная), длина [уточнить при необходимости] м.
Секция №3 (проходившая ремонт), длина 9,8 м.

Методология и оборудование:

Для выполнения измерений применялась технологи лазерного трекинга, обеспечивающая беспрецедентную точность для объектов таких размеров.

Основное оборудование: Абсолютный лазерный трекер Leica AT403.
Целевые приспособления: Комплект уголковых отражателей (0,5″ и 1,5″).
Программное обеспечение: PolyWorks MS для сбора данных и комплексного анализа.
Заявленная точность: Погрешность измерений не превышала Uxyz = 15 мкм + 6 мкм/м, что гарантирует достоверность результатов.

Ход работ:

На каждой из трёх секций было замерено по 6 ключевых рабочих поверхностей:

Верхняя плоскость
Боковая плоскость (левая и правая)
Нижняя плоскость
Нижняя боковая плоскость (левая и правая)

Ключевые результаты измерений:

Анализ данных выявил значительные отклонения от плоскостности, особенно на секциях, ранее подвергавшихся ремонту (№1 и №3).

Параметр / Секция	Секция №1 (ремонтная)	Секция №2 (неремонтная)	Секция №3 (ремонтная)

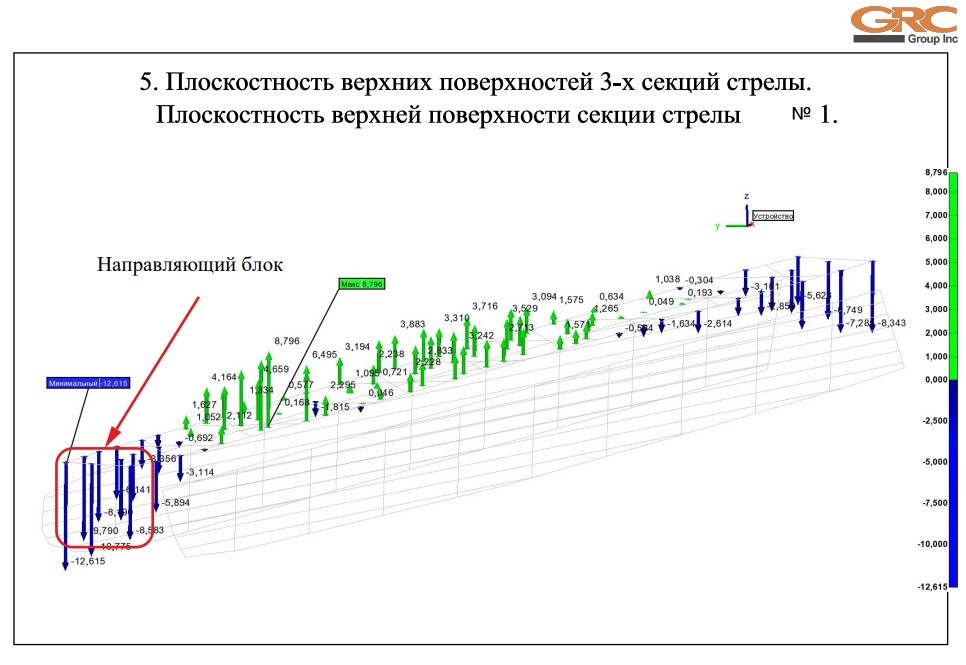

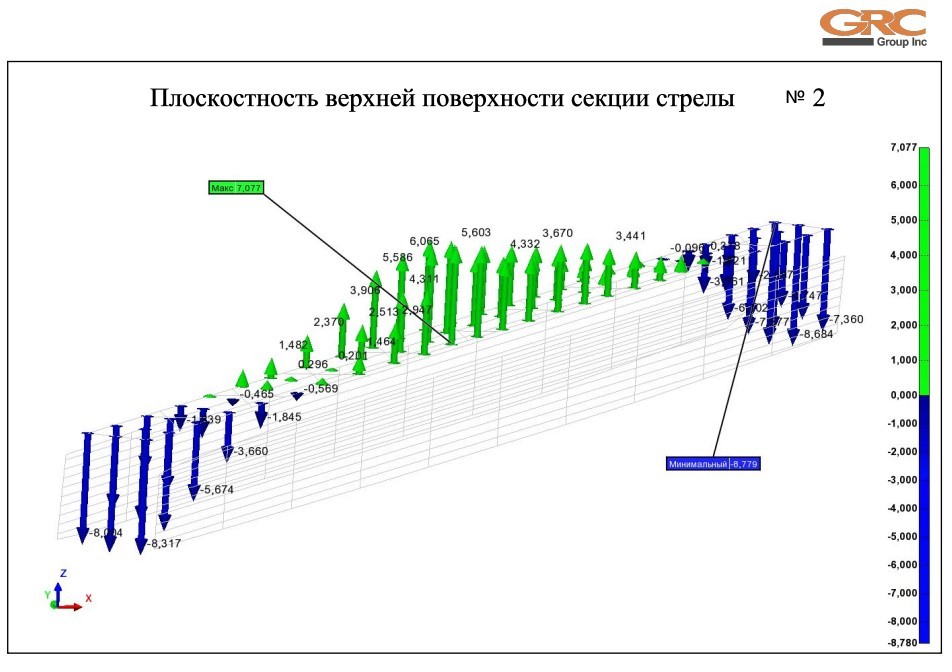

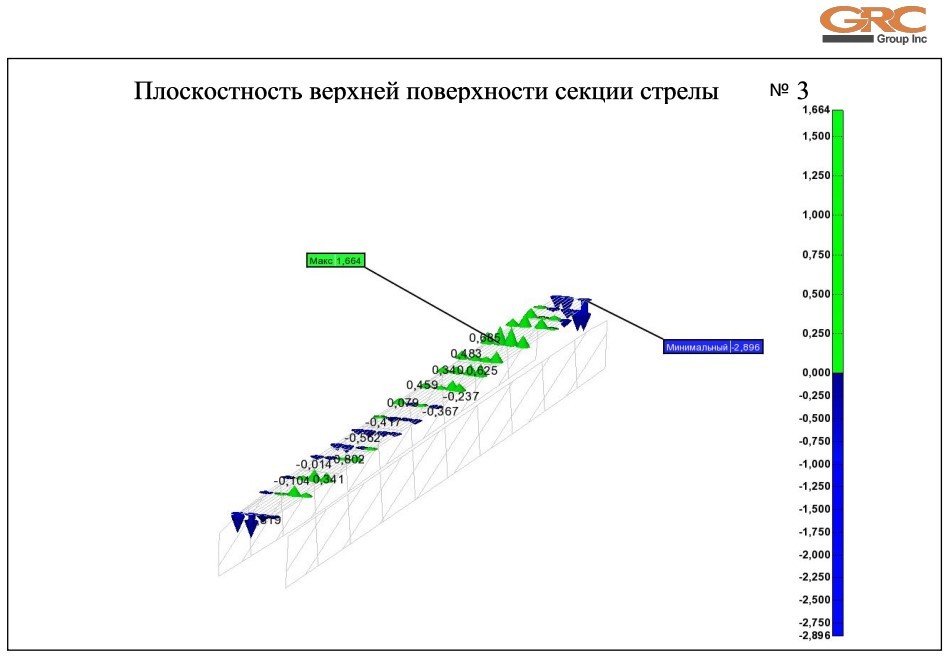

Верхняя поверхность	-12,6 мм … +8,8 мм	-2,9 мм … +1,7 мм	-8,8 мм … +7,0 мм

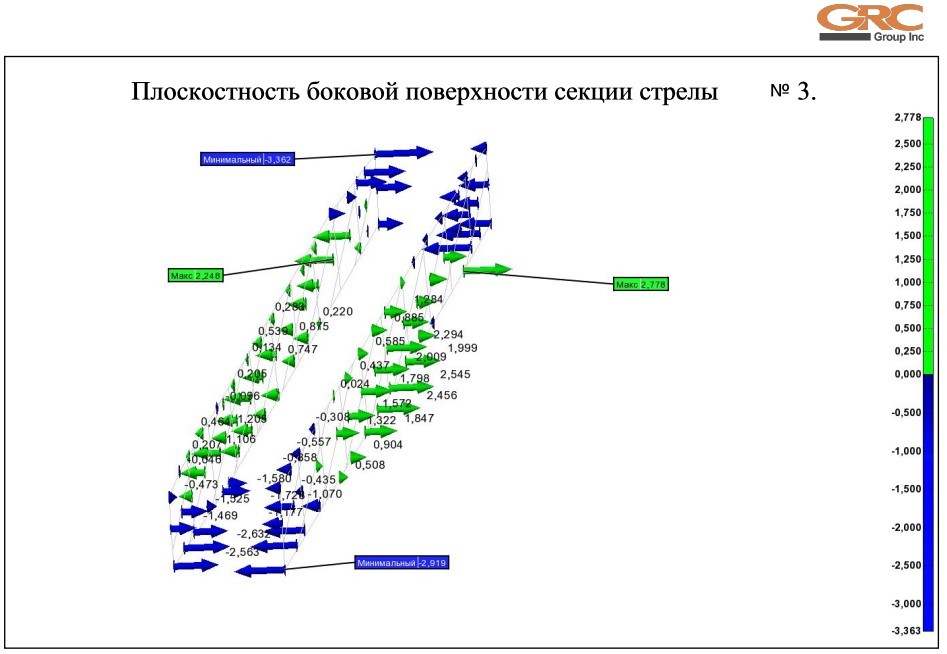

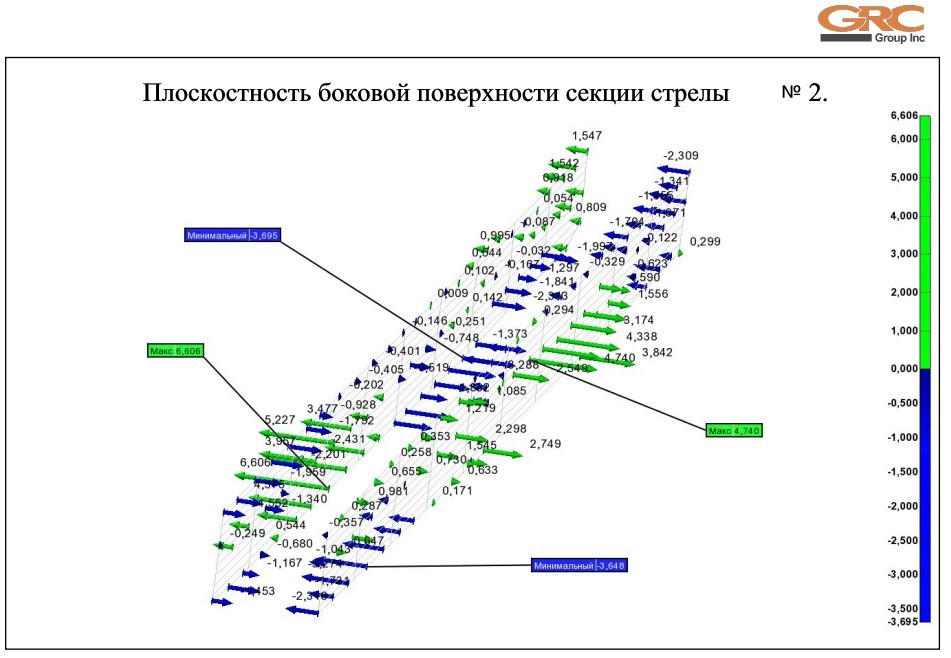

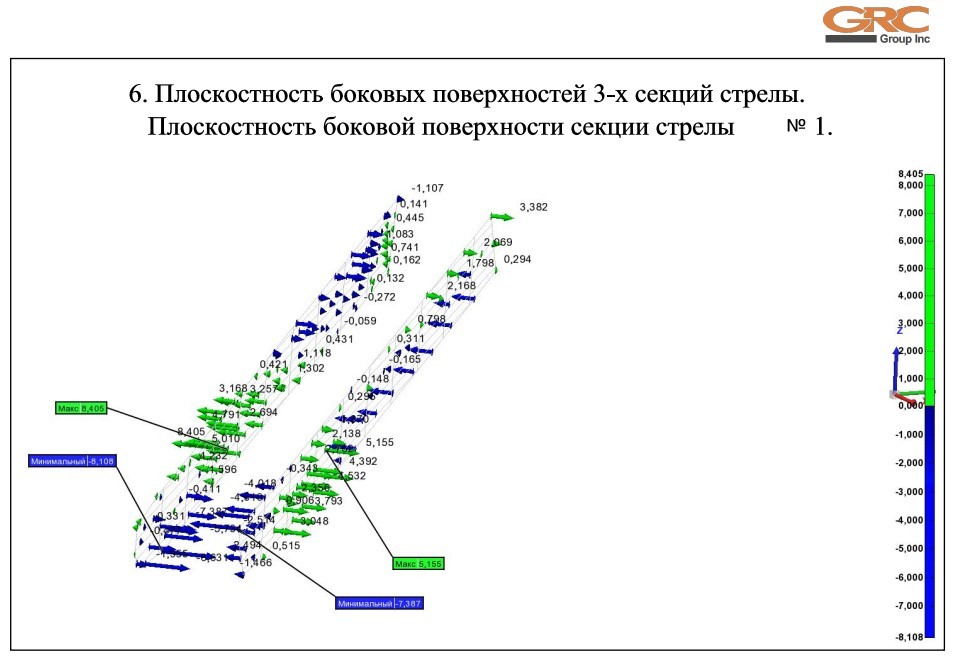

Боковая поверхность (Л/П)	-8,1…+8,4 / -7,4…+5,2 мм	-3,4…+2,3 / -2,9…+2,8 мм	-3,7…+6,6 / -3,7…+4,7 мм

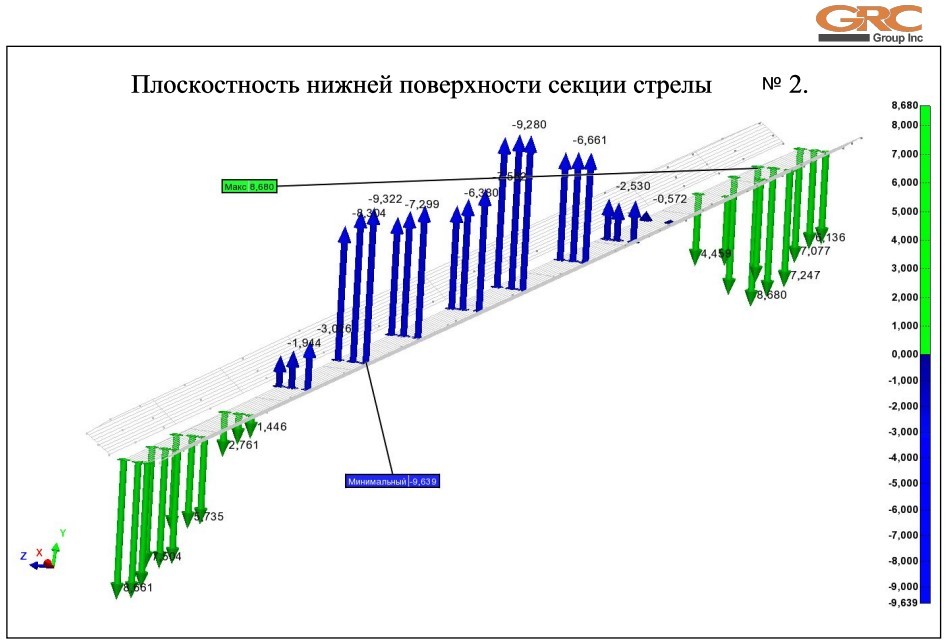

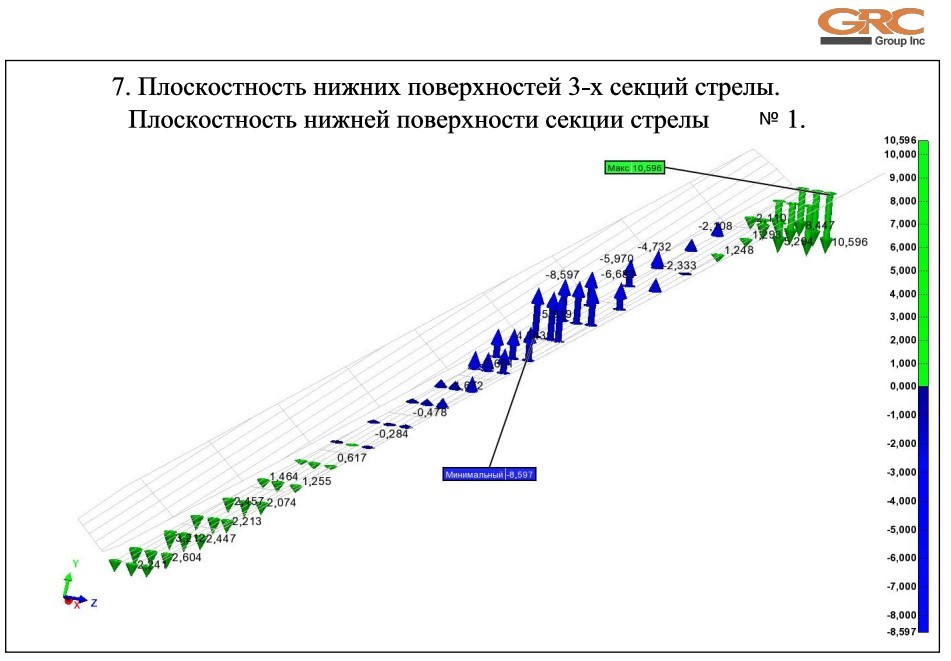

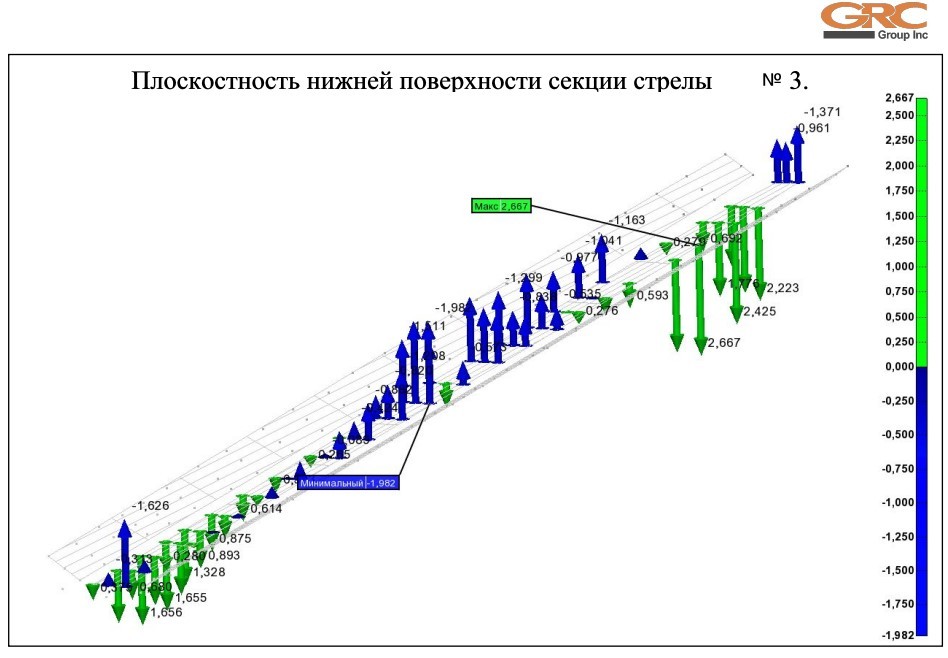

Нижняя поверхность	-8,6 мм … +10,6 мм	-2,0 мм … +2,7 мм	-9,6 мм … +8,7 мм

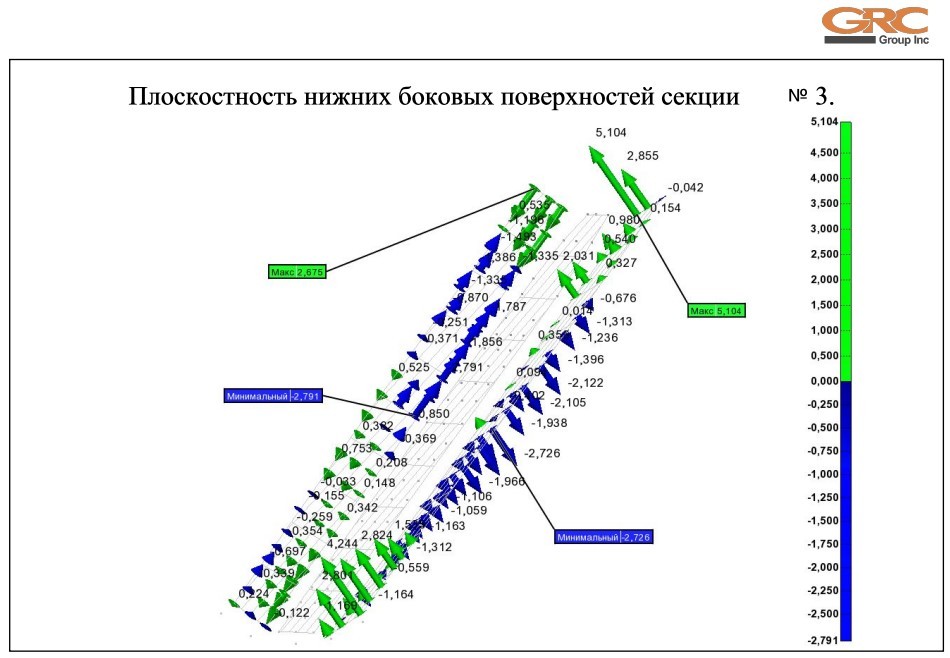

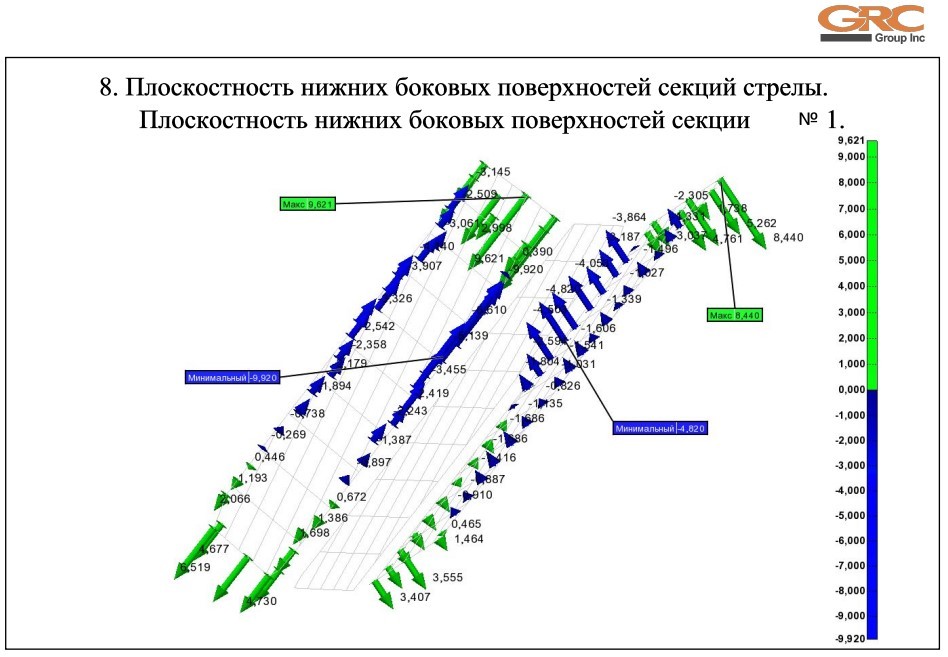

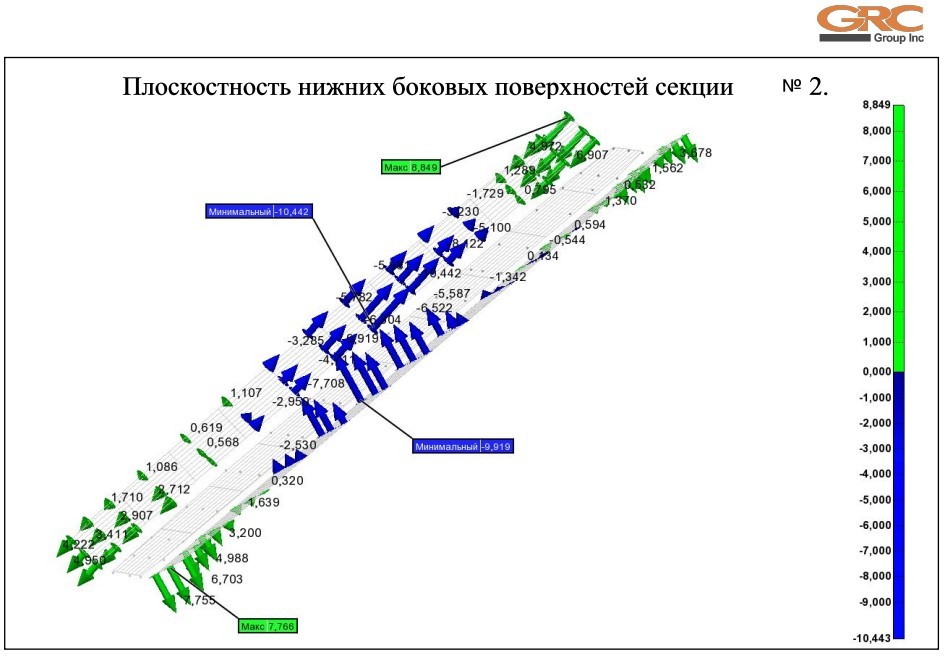

Нижняя боковая (Л/П)	-9,9…+9,6 / -4,8…+8,4 мм	-2,8…+2,7 / -2,7…+5,1 мм	-10,4…+8,9 / -9,9…+7,8 мм

Выводы и значимость:

Проведённые измерения наглядно демонстрируют:

Существенные деформации на отремонтированных секциях (№1 и №3), значительно превышающие отклонения на неремонтированной секции №2.
Наибольшие отклонения наблюдаются на нижних и нижних боковых поверхностях, что особенно критично для прочности и устойчивости конструкции.
Полученные количественные данные являются объективным основанием для принятия решений о дальнейшей эксплуатации, необходимости повторного или более глубокого ремонта.

Данный отчёт подтверждает, что методы промышленной геодезии являются незаменимым инструментом для объективной диагностики, обеспечения безопасности и планирования ремонтов ответственных конструкций грузоподъёмной техники.
