Геодезический контроль лидерной мачты BG25H

Мы выполнили заказ на ремонт лидерной мачты буровой установки BG25H.

В процессе работы было проведено комплексное геодезическое обследование, включающее следующие этапы:

1. Техническое задание:
⦁ Провести измерения узлов мачты с целью определения их геометрических параметров.

2. Объем работ:
В соответствии с требованиями заказчика мы осуществили контроль геометрических характеристик узлов мачты.

Комплекс работ охватил:

⦁ Оценку актуальной геометрии узлов мачты, включая:

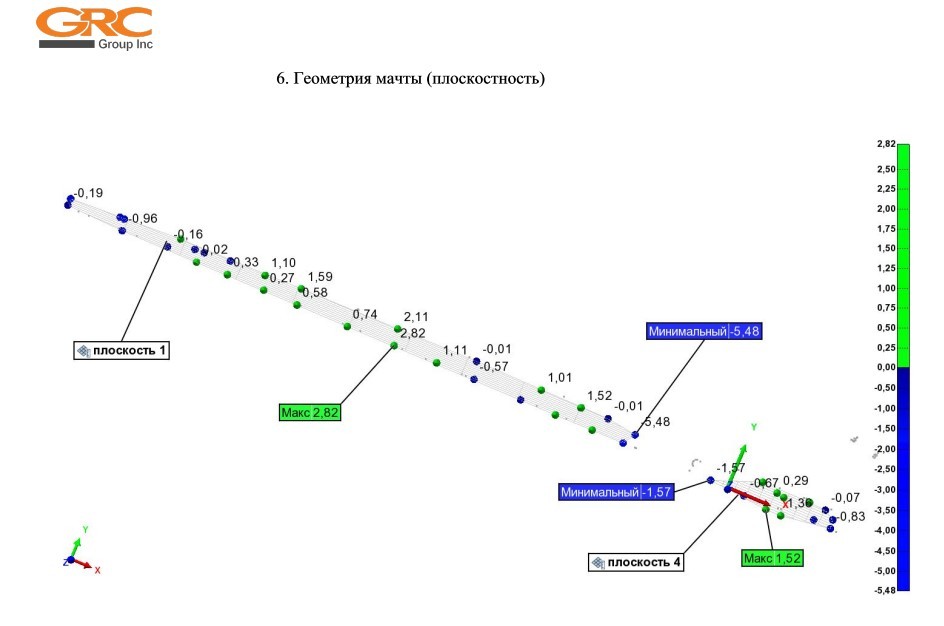

⦁ Проверку плоскостности мачты.

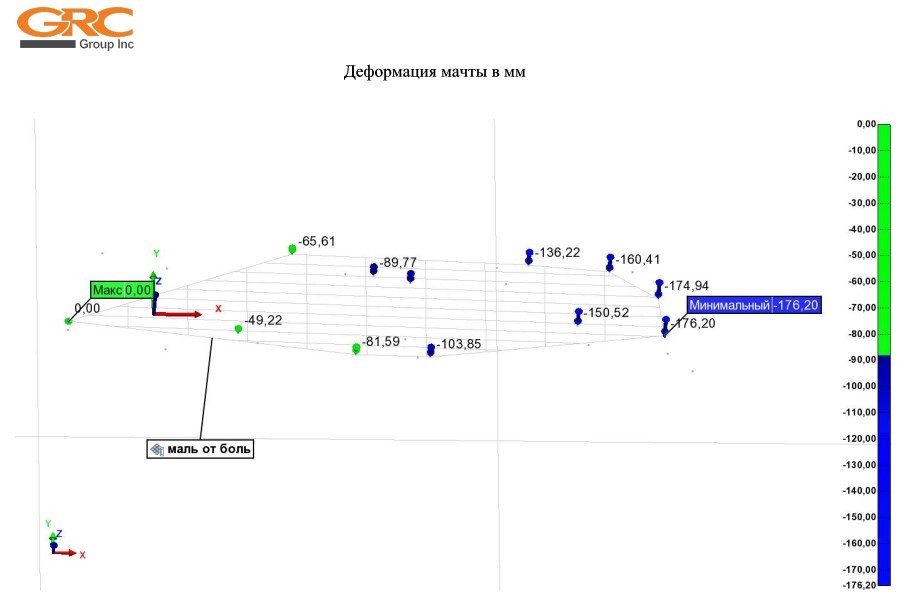

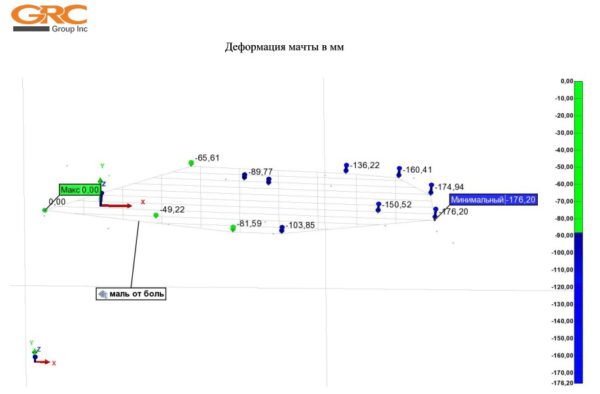

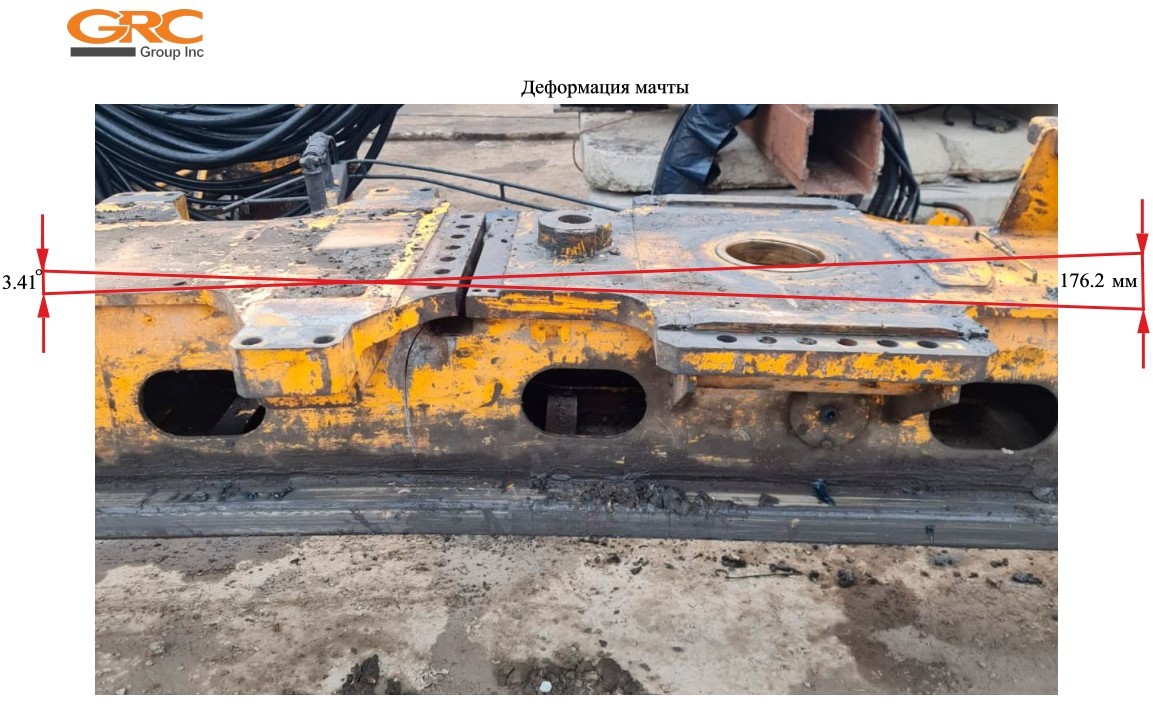

⦁ Измерение деформаций мачты.

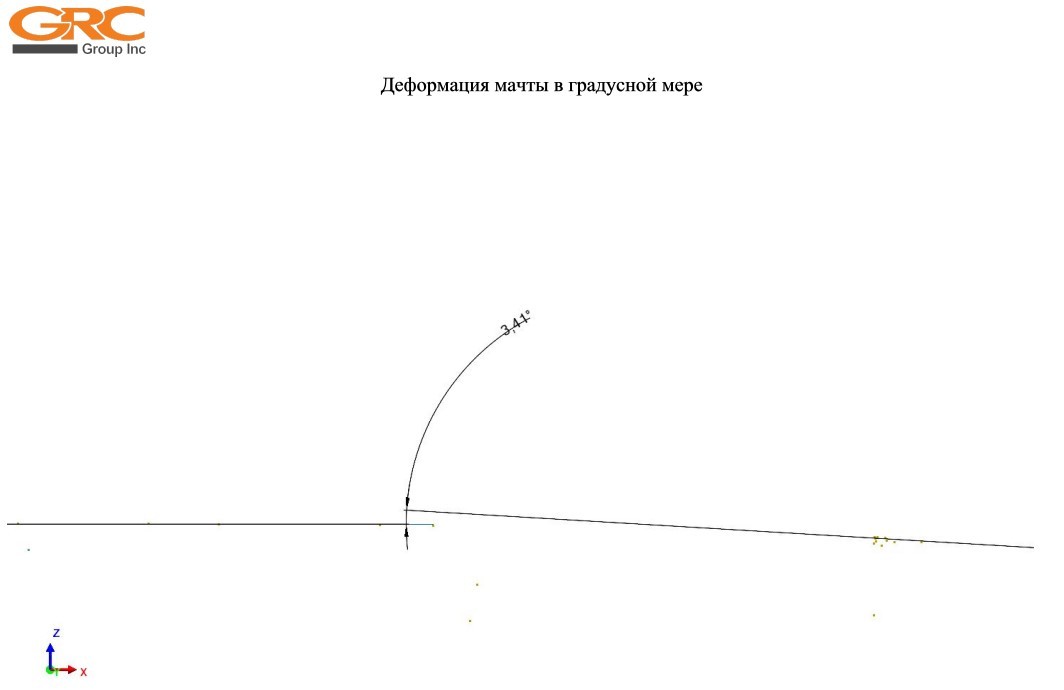

⦁ Определение угловых деформаций мачты.

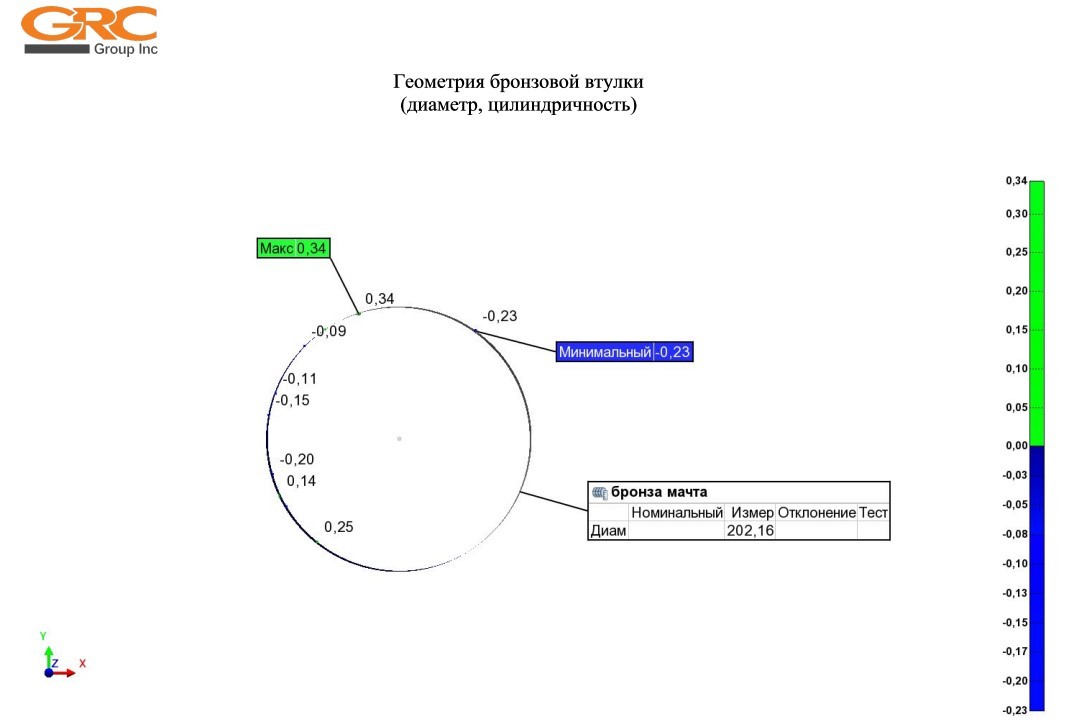

⦁ Геометрические измерения бронзовой втулки (диаметр, цилиндричность).

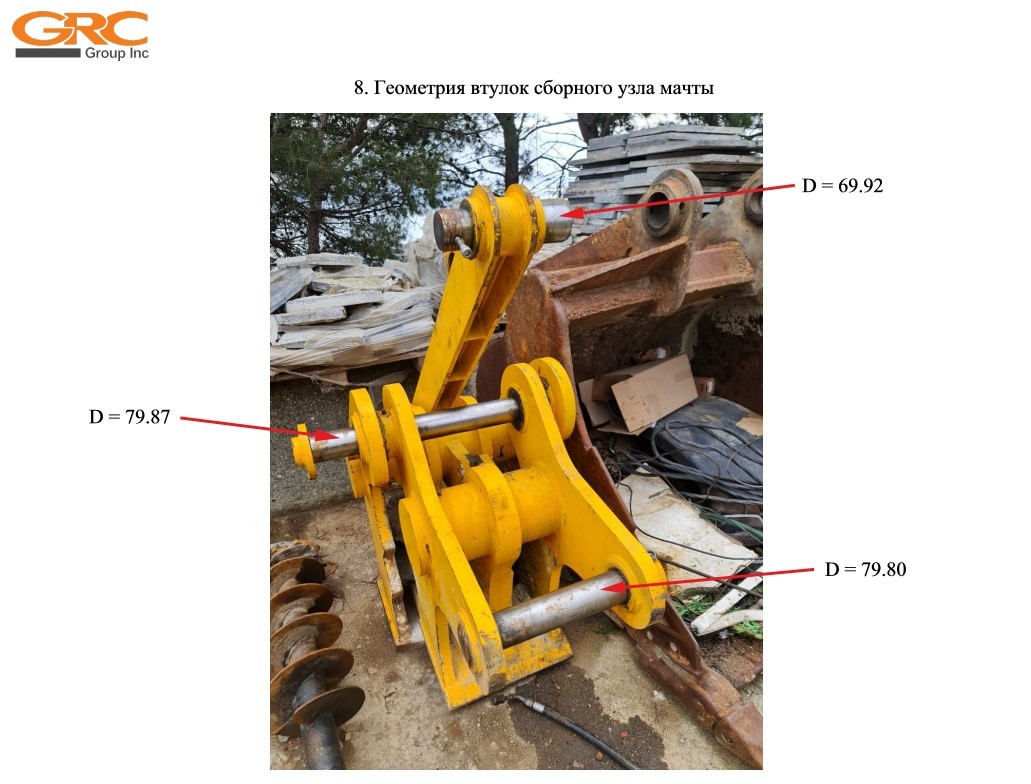

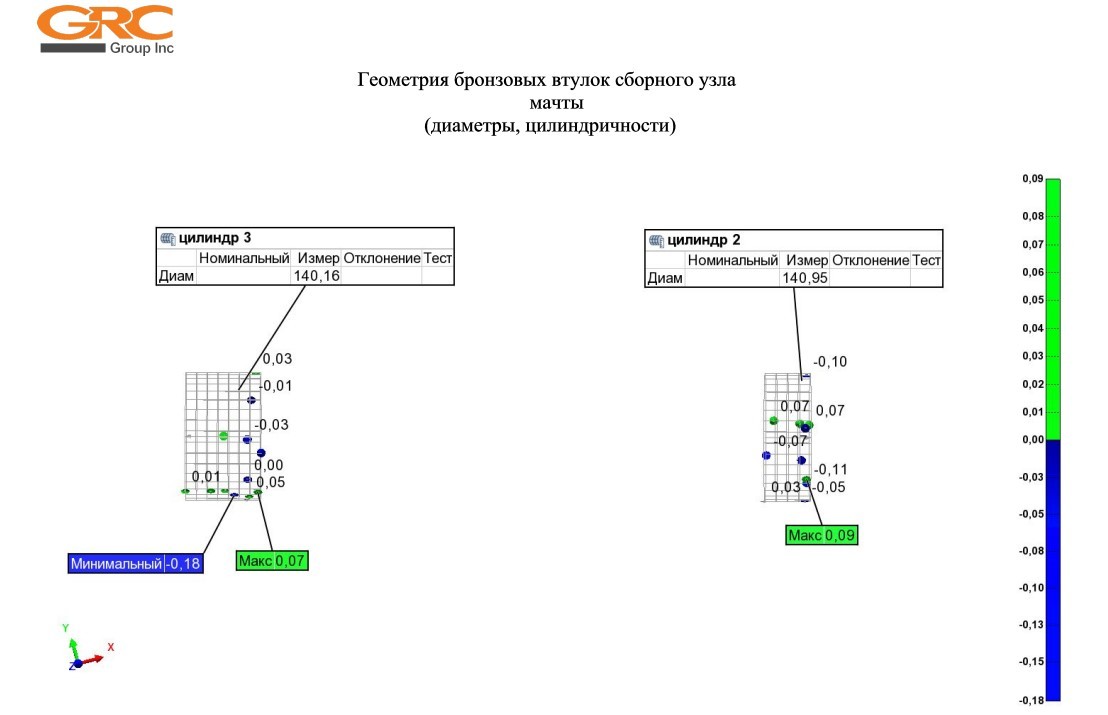

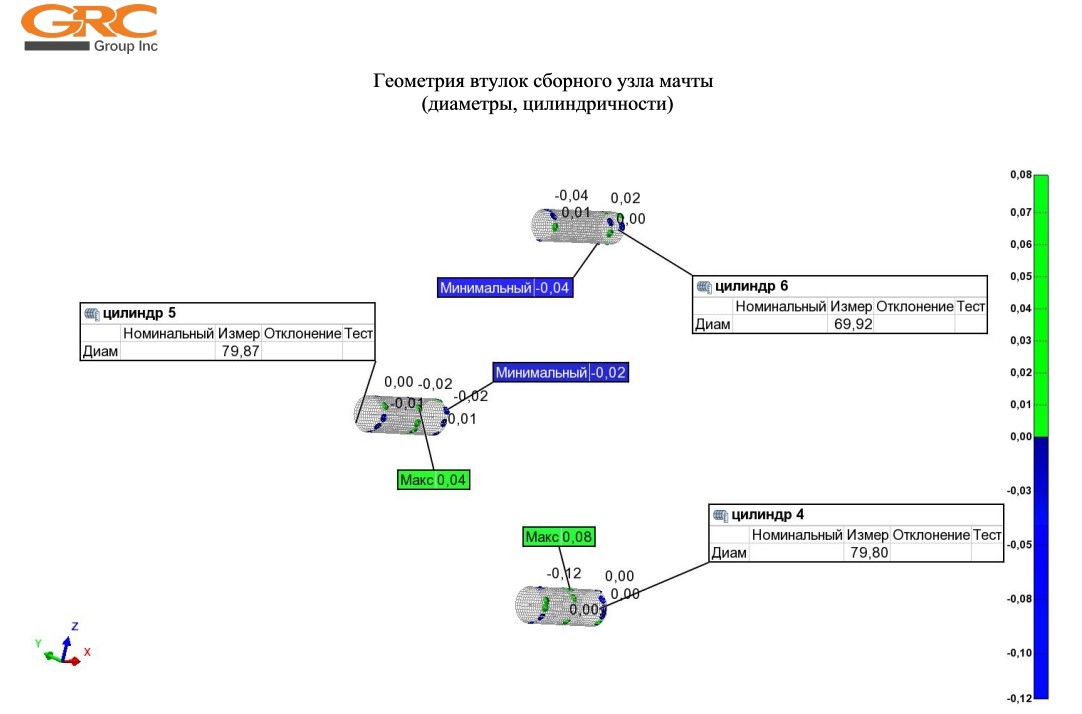

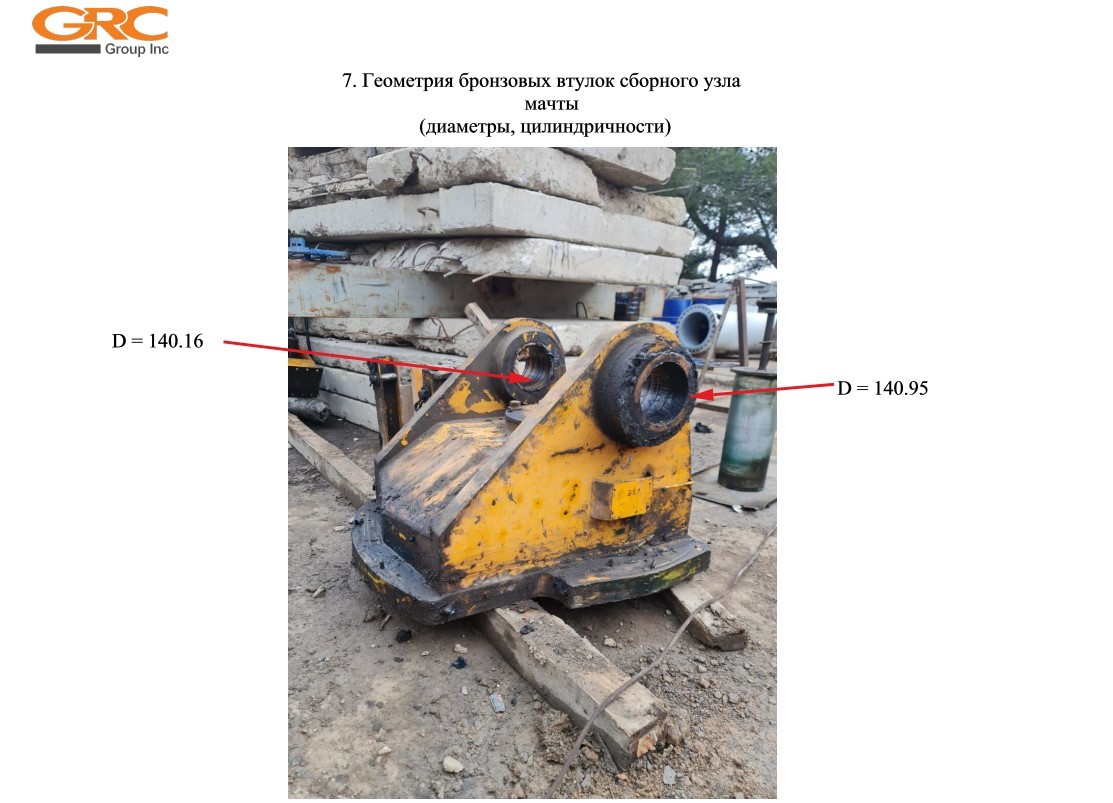

⦁ Оценку геометрии бронзовых втулок сборного узла мачты (диаметры, цилиндричности).

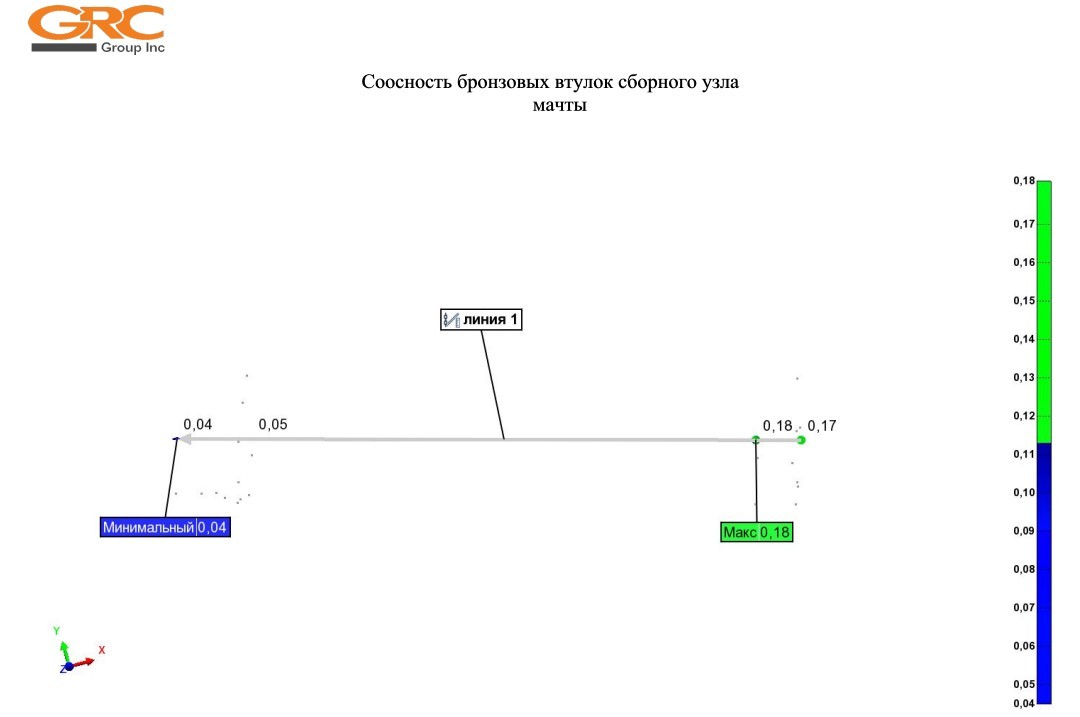

⦁ Анализ соосности бронзовых втулок сборного узла мачты.

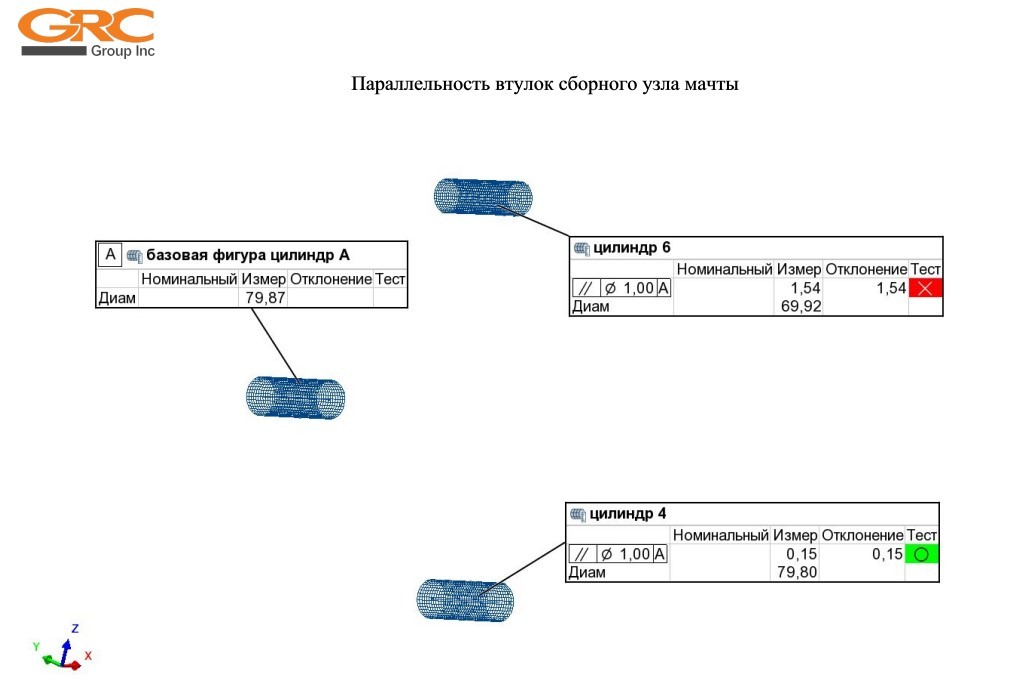

⦁ Проверку параллельности втулок сборного узла мачты.

3. Оборудование:
Для контроля отклонений использовался абсолютный лазерный трекер Leica AT403. Этот инструмент обеспечивает высокую точность и гибкость в определении геометрических характеристик крупных объектов сложной формы. Все работы были проведены с использованием абсолютного лазерного трекера Leica AT403 и уголковых отражателей диаметром 0,5 и 1,5 дюйма. Обработка данных осуществлялась с помощью программного обеспечения PolyWorks MS. Погрешность измерений прибора составляет: Uxyz = 15 мкм + 6 мкм/м.

Результат

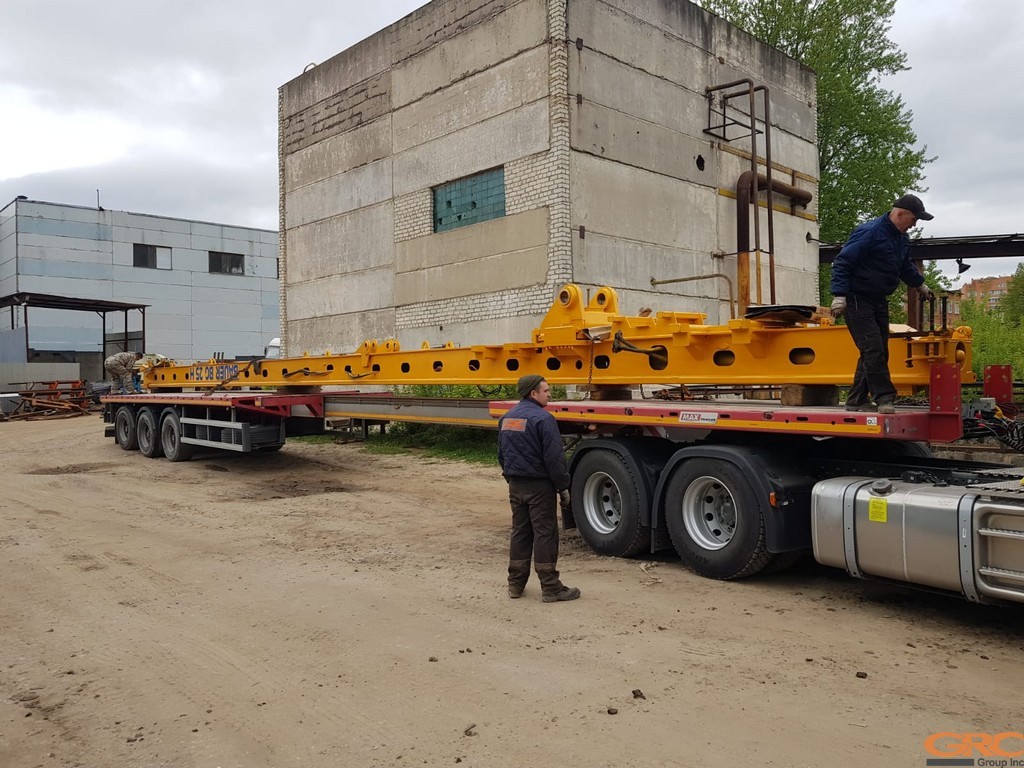

После завершения обследования и тщательного анализа полученных данных были даны рекомендации по проведению ремонта. Мачту доставили на нашу производственную базу, где были устранены разрывы в области опорно-крепежной плиты, а также восстановлена геометрия мачты, что обеспечило ее дальнейшую надежную эксплуатацию.

Подробнее о процессе восстановления мачт вы можете узнать в данном разделе.
