Промышленная геодезия: траверса станины двойного действия пресса

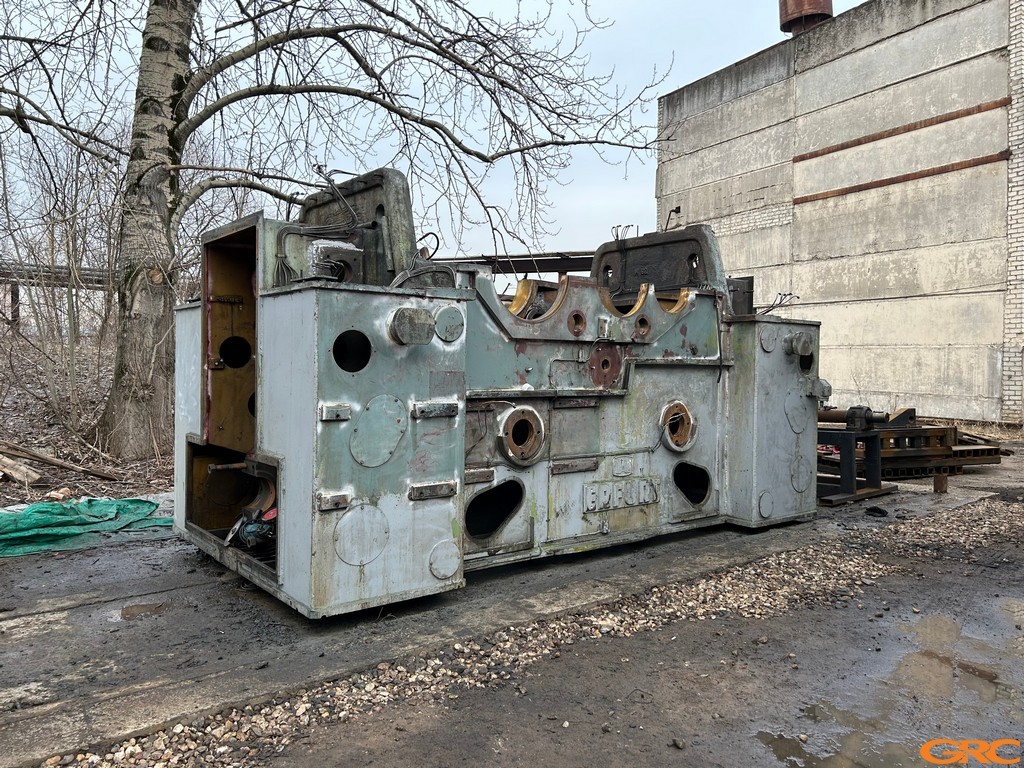

Наша компания успешно реализовала проект по ремонту траверсы станины двойного действия пресса PKnZT VI 500 FS.

Ключевой особенностью и залогом успеха данного проекта стал измерительный контроль на всех этапах работ.

1. Техническое задание:
Выполнение текущего ремонта (восстановления) траверсы с обязательным применением промышленной геодезии для обеспечения высокой точности.

2. Локация проекта:
Работы проводились на территории нашего предприятия в Московской области, г. Щелково, ул. Октябрьская, д. 21, стр. 1.

3. Объем и цели работ:

• Определение актуальной (исходной) геометрии отверстий.
• Точное измерение межосевых расстояний.
• Определение и фиксация базовых поверхностей.
• Высокоточное позиционирование мобильных расточных станков в рабочее положение.

4. Использованное оборудование и точность:

Для обеспечения контроля отклонений и прецизионного позиционирования применялась передовая координатно-измерительная система на базе абсолютного лазерного трекера «Leica AT403». Это оборудование обладает исключительной гибкостью и позволяет с высочайшей точностью определять геометрические характеристики крупных объектов сложной формы.

Оборудование: Абсолютный лазерный трекер Leica AT403.
Аксессуары: Уголковые отражатели 0,5 и 1,5 дюймов.
Программное обеспечение: Все полученные данные обрабатывались и анализировались в специализированном ПО PolyWorks MS.
Погрешность измерений: Высочайшая точность гарантирована погрешностью прибора Uxyz = 15 мкм + 6 мкм/м.

Детализация процесса позиционирования мобильного оборудования:

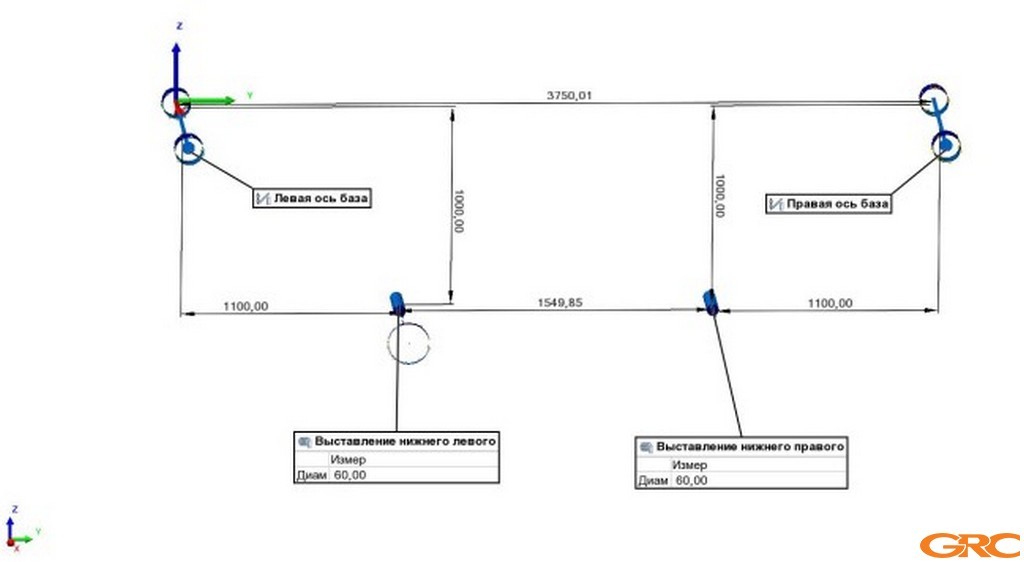

Выставление мобильных станков для обработки диаметров 210 мм:

*  Базовые поверхности: В качестве эталонных были приняты крайние оси (сечения К и Л) согласно чертежам.
*  Позиционирование: Мобильные расточные станки выставлялись на расстоянии 1100 мм по горизонтали и 10000 мм по вертикали от этих базовых осей. При этом строго соблюдалась параллельность как между станками, так и относительно базовых осей.

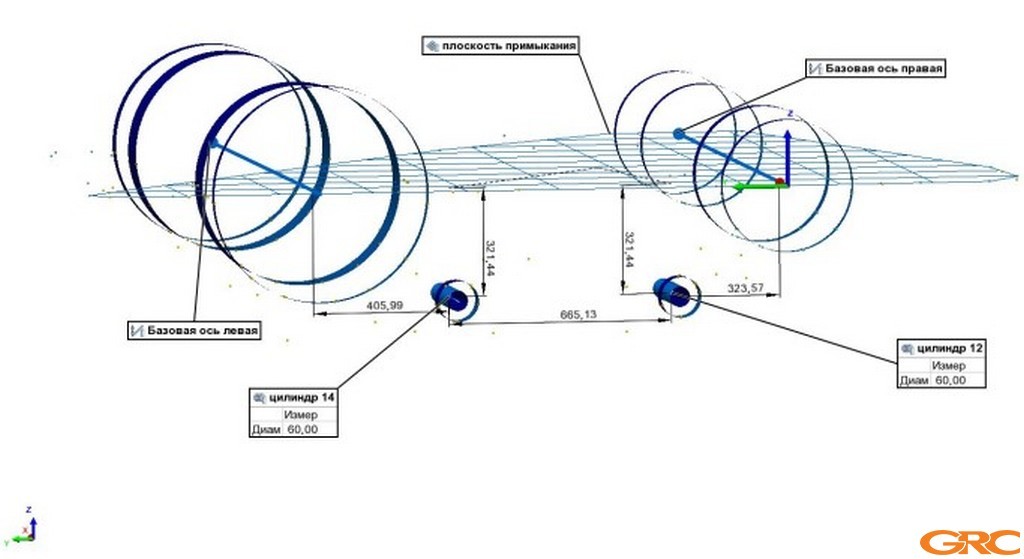

Выставление мобильных станков для обработки диаметров 120 мм:

*  Базовые поверхности: Для этих операций в качестве базовых были выбраны левая полуось (диаметром 580 мм), правая полуось (диаметром 360 мм) и плоскость смыкания этих полуосей.
*  Позиционирование: От плоскости смыкания расстояние по вертикали составляло 321,44 мм (согласно чертежу). По горизонтали расстояние от левой базы – 405,99 мм, от правой базы – 323,57 мм.

—

Результат:

Комплексное применение промышленной геодезии позволило не только точно диагностировать состояние траверсы, но и с высокой степенью прецизионности выполнить ее ремонт. Точное позиционирование мобильного оборудования, контролируемое лазерным трекером, гарантировало восстановление геометрических параметров в соответствии с проектными требованиями, обеспечивая надежность и долговечность работы пресса PKnZT VI 500 FS.
