Промышленная геодезия: восстановление посадочных мест под входные валы секции высечки

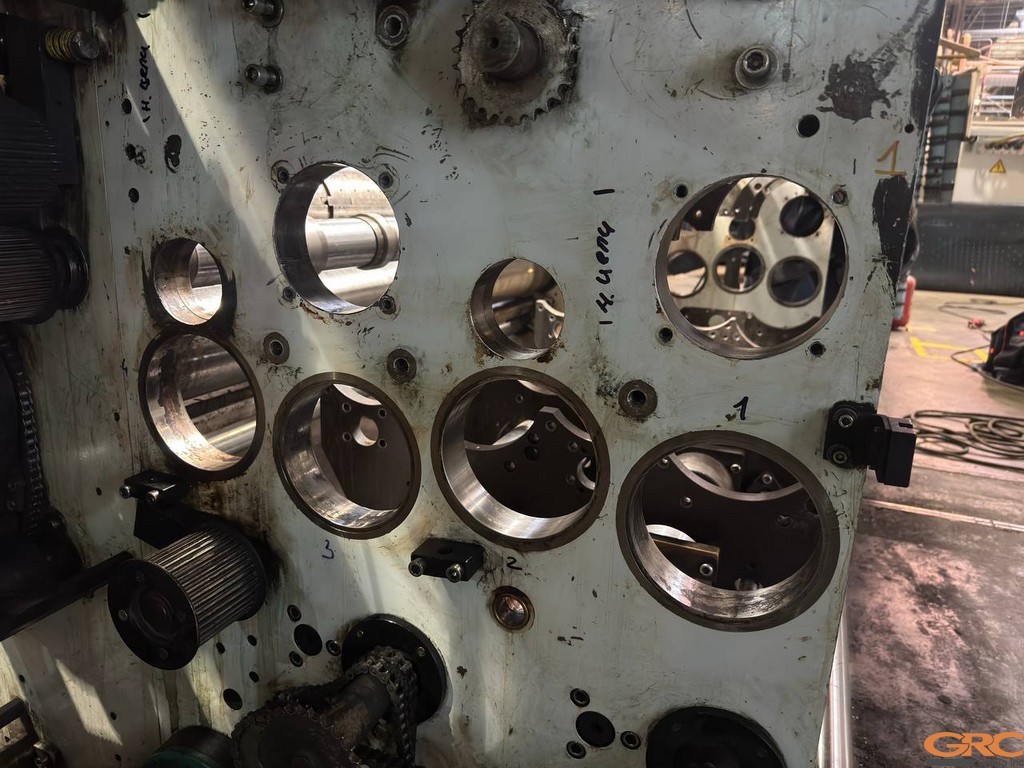

К нам поступил заказ на проведение восстановительных работ отверстий слоттера (секции высечки) на предприятии по изготовлению гофрокаратона.

Задача:

Восстановить посадочные места под входные валы секции высечки. Работы предполагали метод наплавки с последующей точной расточкой с использованием мобильного оборудования.

Ключевой аспект:

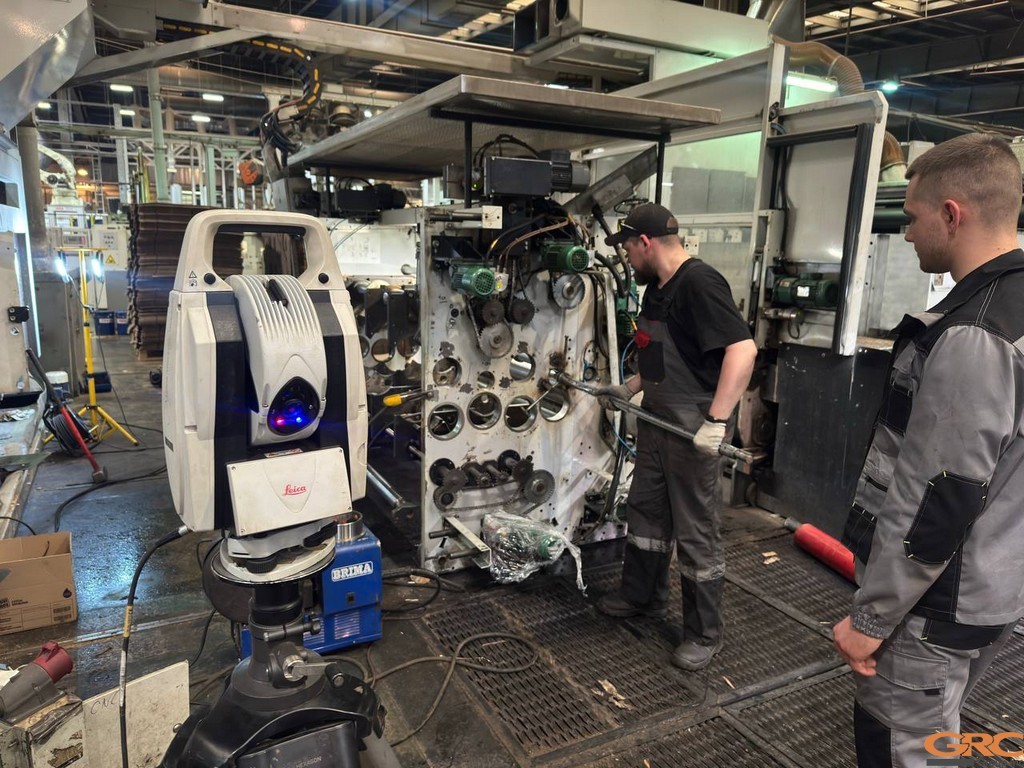

Для достижения соосности отверстий и обеспечения правильного функционирования секции высечки, критически важным было точное позиционирование мобильных расточных станков. Эта задача была решена благодаря применению нашей передовой системы промышленной геодезии на базе абсолютного лазерного трекера Leica AT403.

Точность измерений: погрешность прибора Uxyz = 15 мкм + 6 мкм/м.

3. Объем и цели работ:

—  Определение исходной геометрии отверстий.
—  Установление точной базы и критически важных межосевых расстояний.
—  Выставление мобильного расточного оборудования с высокой точностью.

Детализация процесса измерений и подготовки:

1. Инженерная подготовка: Изучение конструкторской документации для понимания проектных размеров и допусков.

2. Выезд на объект: Специалисты нашей геодезической службы выехали на место расположения оборудования.

3. Создание метрологической основы:

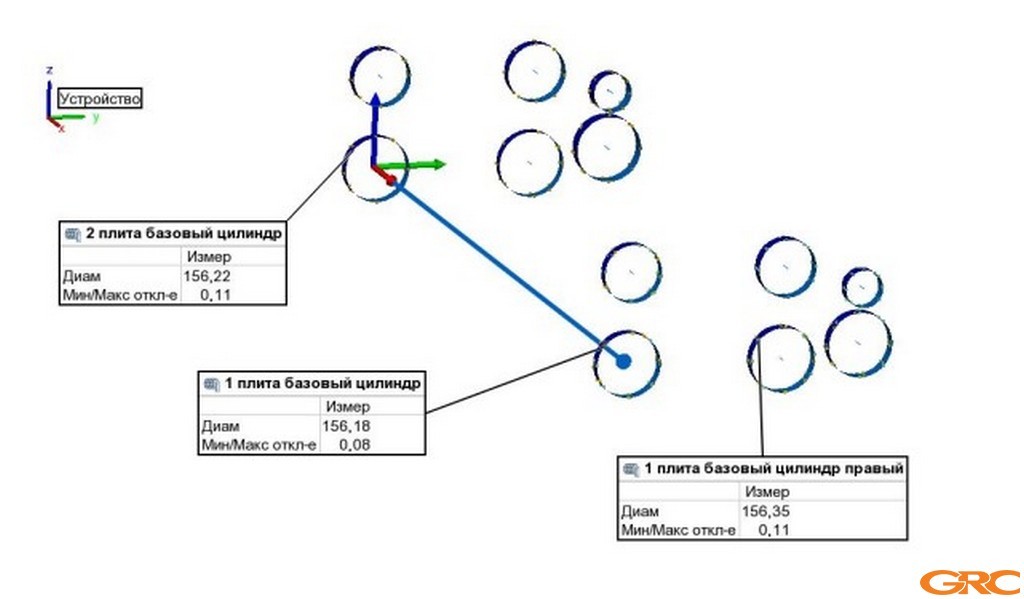

• Определение системы координат и базовых поверхностей: в качестве базовых были выбраны две плиты с цилиндрами, обладающие наименьшими отклонениями. Система координат была построена относительно этих цилиндров, с осью X, проходящей по средней линии между посадочными местами, и осью Y, направленной к одному из базовых цилиндров. Для достижения угла 90 градусов было выбрано соответствующее направление.

4. Измерение исходных параметров:

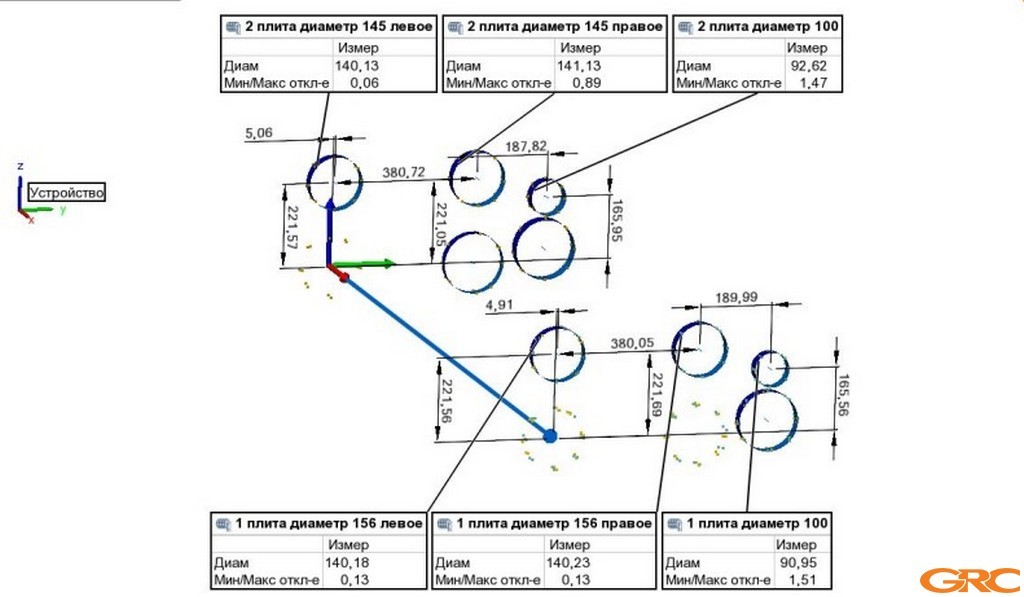

Средние диаметры посадочных отверстий (1 плита):

• Ø156 левое: 140.18 мм
• Ø156 правое: 140.23 мм
• Ø100: 90.95 мм

Средние диаметры посадочных отверстий (2 плита):

• Ø156 левое: 140.13 мм
• Ø156 правое: 141.13 мм
• Ø100: 92.62 мм

5. Определение межосевых расстояний и отклонений:

На основе измерений были рассчитаны фактические отклонения ремонтных посадок.

Параллельность по вертикали (ось Z):

• Между отверстиями Ø145 и Ø156: 221,47 мм.
• До отверстия Ø100: 165,75 мм.

*  Параллельность по горизонтали (ось Y) от базовой оси:

• До левого Ø156/145: 5 мм.
• Между левым Ø156/145 и правым Ø156/145: 385,37 мм.
• Между правым Ø156/145 и Ø100: 574,28 мм.

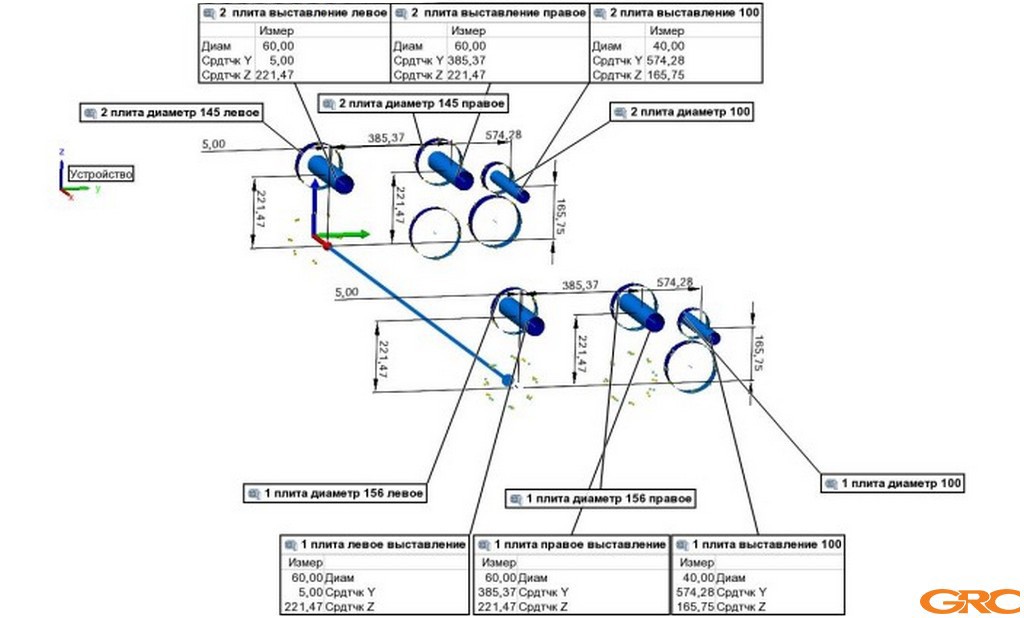

6. Выставление оборудования и последующая обработка:

На основе полученных данных, мобильные станки были точно выставлены, и проведена наплавка с последующей расточкой отверстий с учетом всех межосевых расстояний и отклонений.

7. Финальный контроль: Проведен исчерпывающий контроль геометрии восстановленных отверстий.

—

Результат: применение промышленной геодезии позволило с высокой точностью восстановить критически важные посадочные места, обеспечив идеальную соосность и соответствие всем эксплуатационным требованиям для секции высечки.
