Ремонт и восстановление редуктора мельницы MMC 180

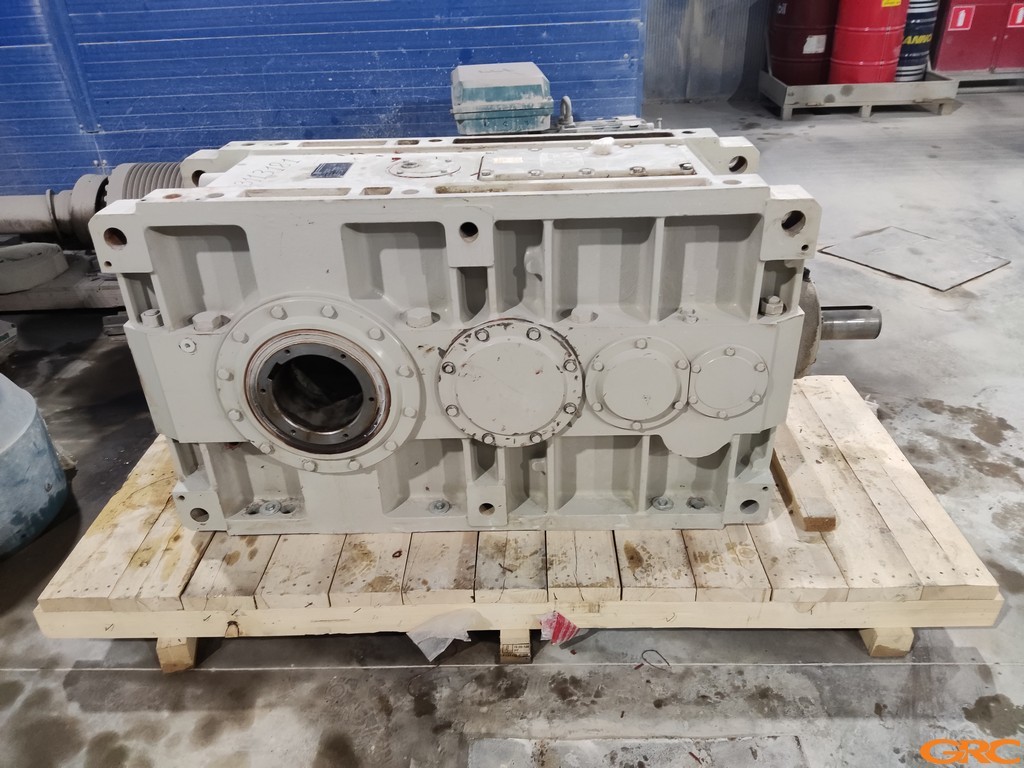

Наша компания успешно выполнила заказ на ремонт редуктора мельницы MMC 180.

Изначально поступивший на плановый осмотр, редуктор потребовал более глубокого вмешательства после обнаружения критических дефектов, ставящих под угрозу его дальнейшую эксплуатацию.

Первоначальная оценка и выявленные проблемы:

• Повреждение внутренней обоймы конического подшипника ведущего вала, вызванное попаданием инородного тела.
• Последующая цветная дефектоскопия не выявила наличия микротрещин.

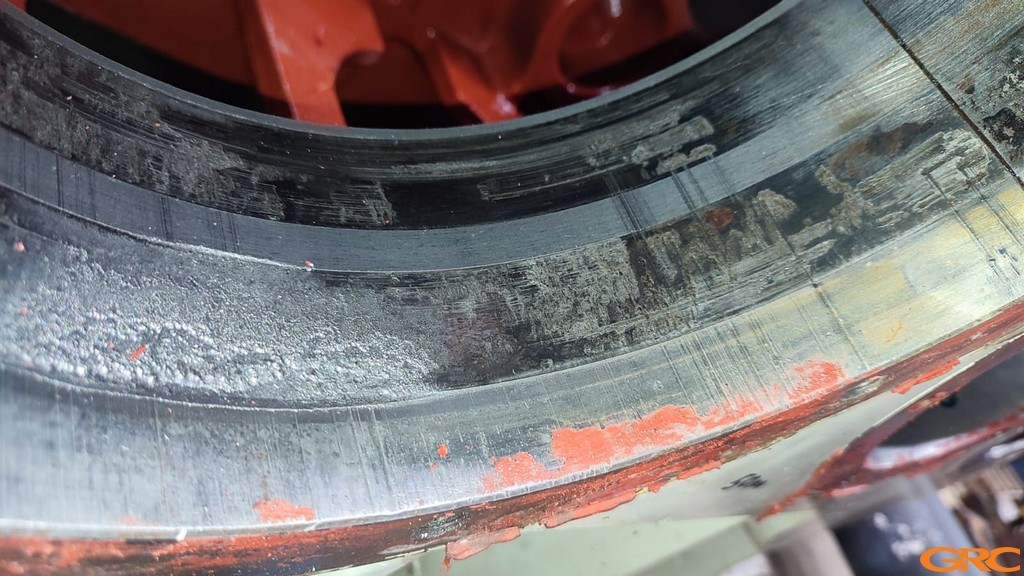

• При проверке посадочных мест подшипников в корпусе редуктора, помимо обнаруженных задиров и износа, было установлено недопустимое отклонение размеров посадочного места промежуточного вала (Ø 280 мм): (+0,1/+0,2 мм) при требуемом допуске H7. Остальные посадочные места соответствовали норме с отклонениями +0,02…+0,05 мм.

Решение: для восстановления посадочных местс промежуточного вала (Ø 280 мм), использовался координатно-расточной станок. Метод восстановления — наплавка с последующей расточкой.

Этапы ремонтных работ:

Инженерная подготовка: проработка конструкторской документации (чертежей) редуктора, анализ выявленных дефектов и разработка технологической карты ремонта.

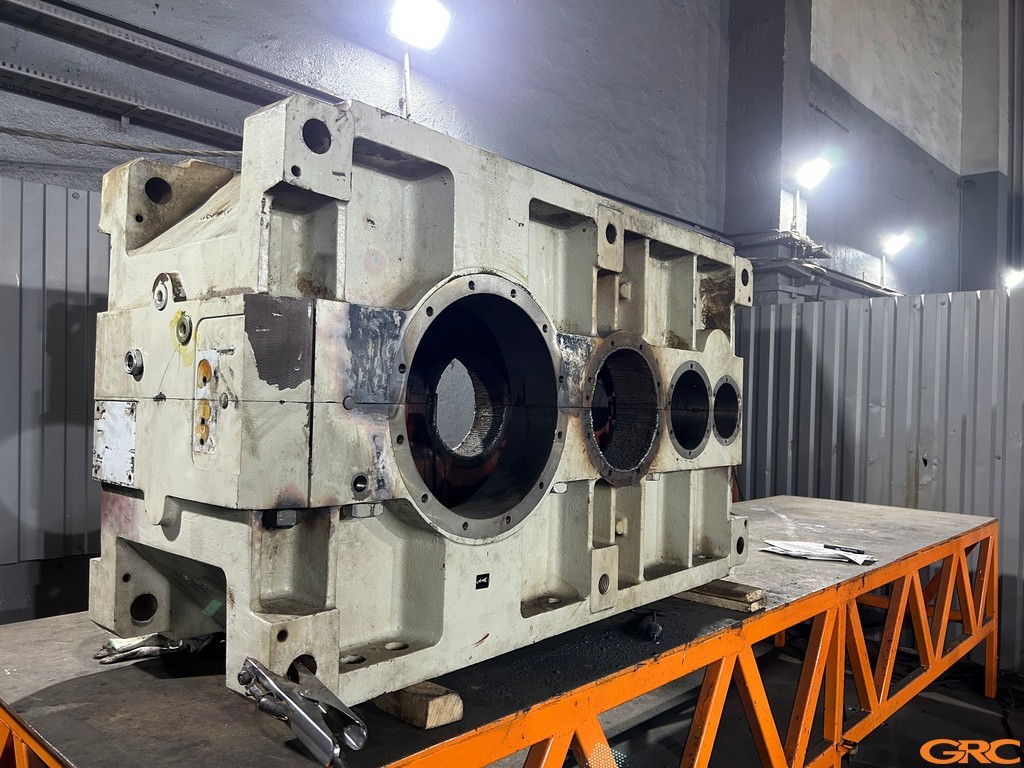

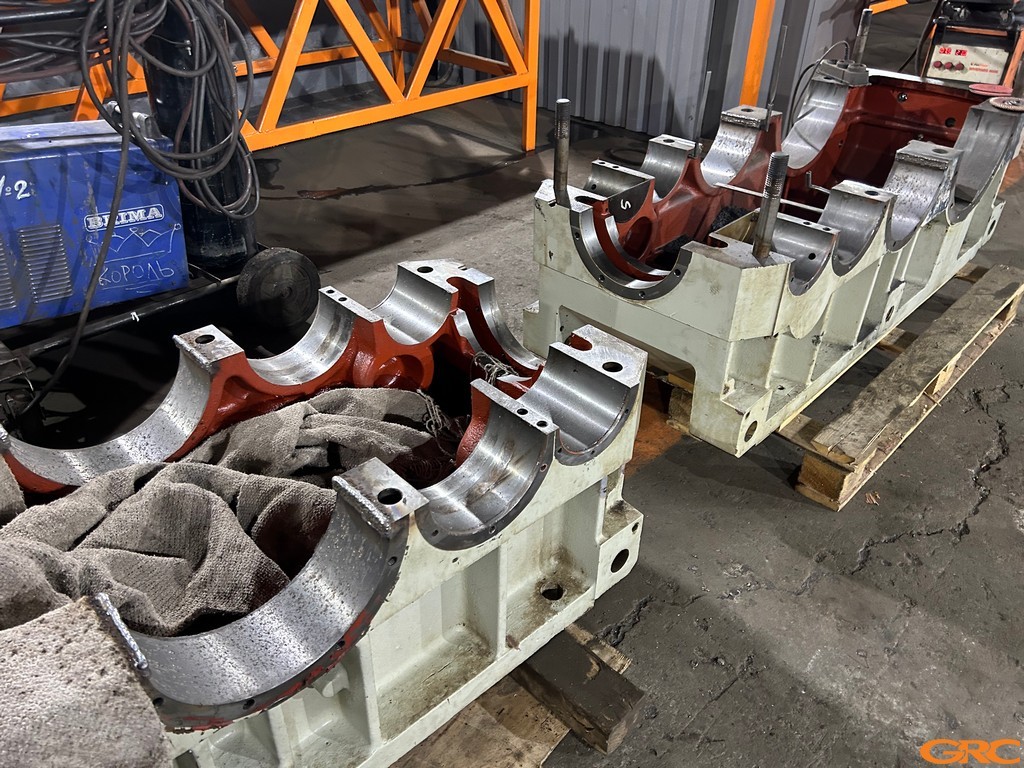

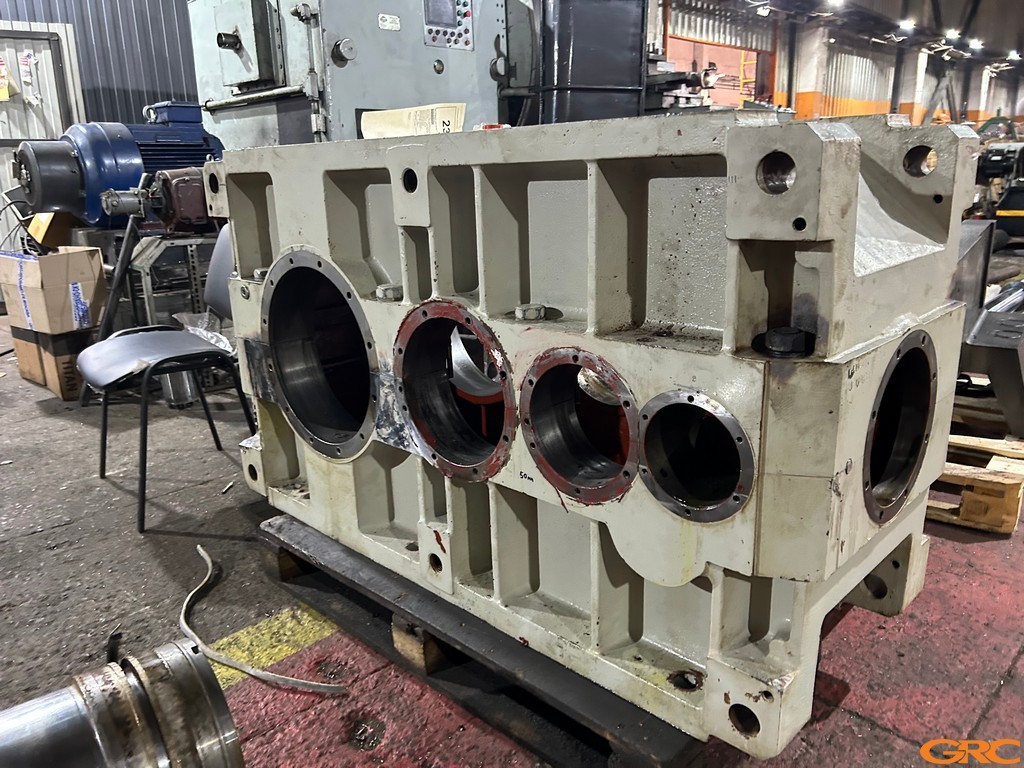

Разборка и подготовка: разборка редуктора, очистка деталей и подготовка посадочных отверстий (Ø 280 мм) к процедуре наплавки.

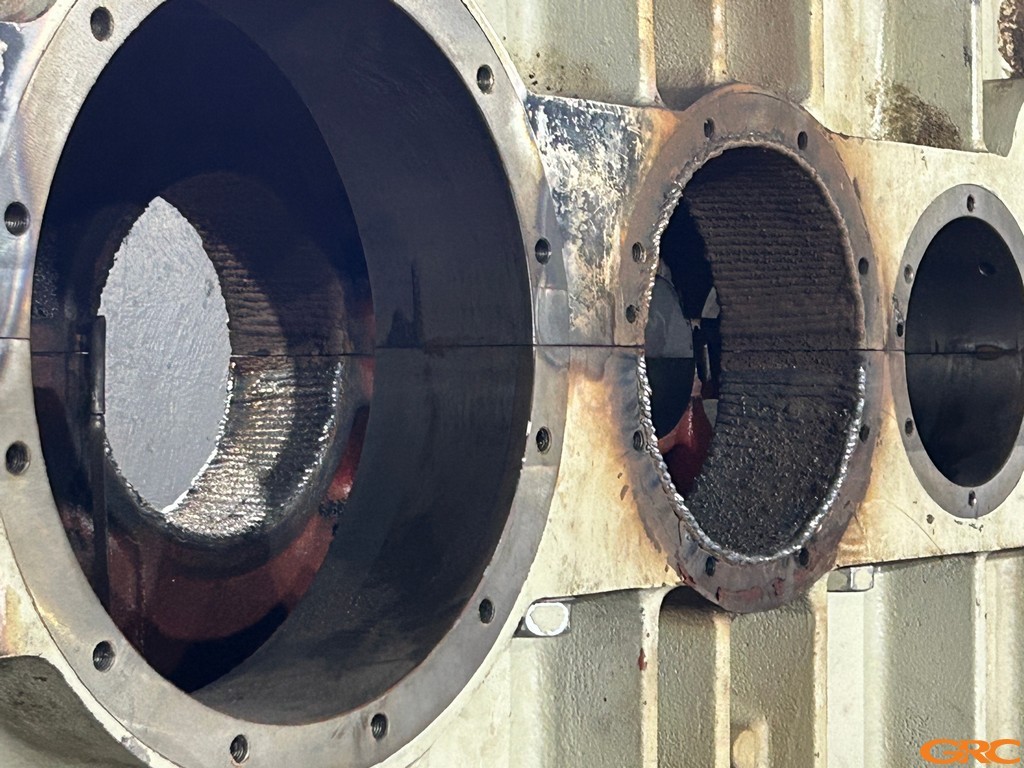

Восстановительная наплавка: применение технологии наплавки специально подобранным материалом для восстановления исходных размеров.

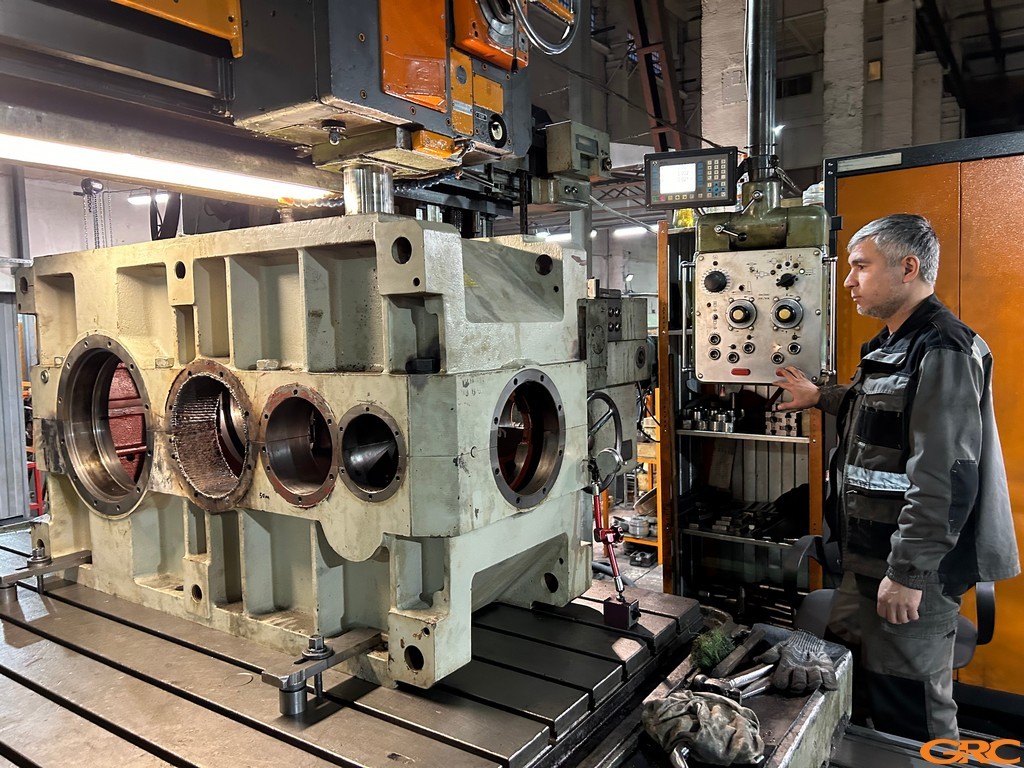

Установка на высокоточное оборудование: выставление корпуса редуктора на координатно-расточном станке.

Финишная обработка: соосная расточка восстановленных отверстий до чистовых размеров с соблюдением требуемых допусков (H7), обеспечивая идеальное сопряжение с подшипниками.

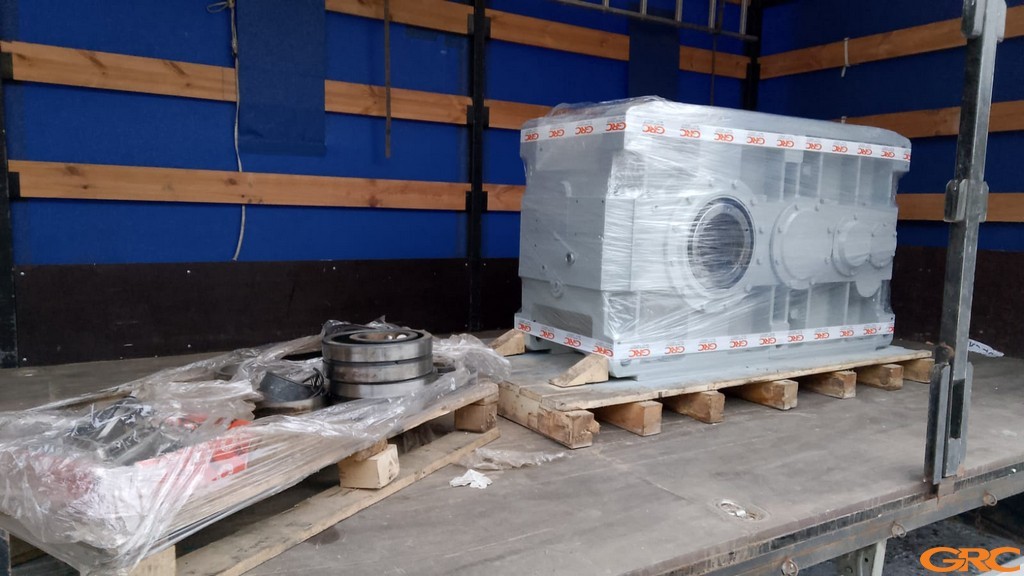

Сборка и проверка: сборка редуктора с новыми подшипниками и уплотнениями, проверка работы всех механизмов.
