Ремонт медных контактных щек электрододержателей шахтной печи


Контактные щеки до ремонта

Техническое задание:

Провести ремонт контактных щек электродов портала электросталеплавильной печи: восстановить герметичность, устранить повреждения в местах образования раковин, с последующей опрессовкой водой давлением 0,9 МПа. Восстановление геометрии деталей по наружному и внутреннему диаметру, включая контактные площадки.

Контактная щека электрододержателя представляет собой объемную радиусную деталь, внутри которой находятся охлаждающие гидроканалы. Щеки служат для подвода к электродам рабочего тока. Высокая температура, выбивание горячих газов и свищей, попадание пыли и электродной массы между электродом и щекой создают тяжелые условия работы щек и их повышенный износ, в результате которого щеки теряют герметичность, на поверхности образуются глубокие раковины. Обычно для изготовления щек применяют электро- и теплопроводные электролитические медные сплавы.

Чертеж медного электрододержателя

Технология восстановления медных щек:

-1-

Проработка технологической карты, разработка конструкторской документации.

-2-

Определение и разделка мест протечек. Здесь важно исключить работу абразивным инструментом, чтобы абразивные частички не вошли в состав металла щек.

Разделка медных щек

Медные электрододержатели

-3-

Изготовление оснастки для фиксации контактных щек во время нагрева и наплавки меди для уменьшения коробления деталей.

Изготовление оснастки для сварки

Оснастка для наплавки меди на контактные щеки

-4-

Наплавка меди в оснастке. Для наплавки использовалась проволока OK AUTROD 19.12 ESAB. Перед наплавкой металла контактные щеки прогреваются.

-5-

Расточка на координатно-расточном станке поверхности на внутреннем диаметре щеки.

-6-

Изготовление оснастки для проточки наружного диаметра контактных щек электрододержателя.

Токарные услуги

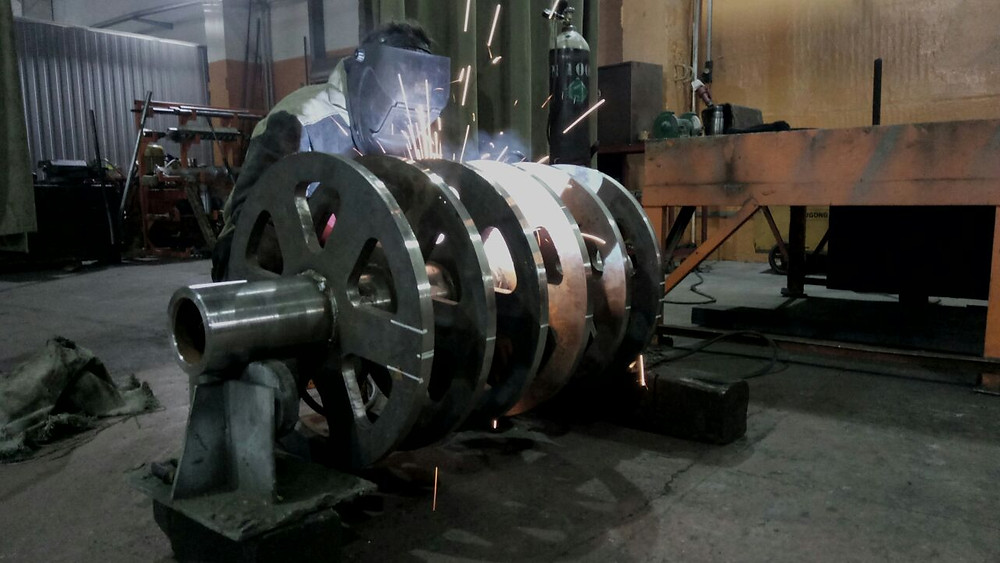

Сварка оснастки

Оснастка для проточки щек

Оснастка для проточки медных контактных щек электрододержателей

-7-

Проточка электрододержателя в оснастке на токарном станке.

Токарная обработка электрододержателей

-8-

Расточка и восстановление крепежных отверстий гидроканалов. Изготовление заглушек и опрессовка деталей.

Опрессовка контактных щек

-9-

Упаковка, отгрузка восстановленных щек.

-10-

Приемка деталей заказчиком.

Наши контактные щеки смонтированные на своё рабочее место:

Ремонт контактных щек электрододержателей
