Ремонт однороторного шредера Genox BH 1500

22477

В этой публикации мы расскажем про ремонт однороторного шредера Genox BH 1500, который поступил к нам из г. Екатеринбург.

Genox BH 1500

Во время работ измельчающей машины на роторе сломалась приводная часть хвостовика, которая приводится в движение редуктором марки TONGLI, на посадочных местах которого образовались задиры.

Сломанный хвостовик

Шредер предназначен для переработки пластиковых отходов и других подобных материалов.

Параметры ротора: Длина 3000 мм, длина измельчающей части 1500 мм.


Мы выполнили ремонт шредера Genox BH 1500 по технологии:

- Проработали конструкторскую документацию;

Ремонт роторов от измельчительных машин

- Демонтировали хвостовики ротора;

Сломанный ротор шредера

- На токарном участке изготовили новые валы с припуском;

- На координатно-расточном станке расточили основание ротора под новые хвостовики;

Расточка ротора

- При помощи жидкого азота запрессовали хвостовики в корпус и обварили места стыков специально подобранным материалом;

Замена хвостовиков ротора шредера
Сварка ротора шредера

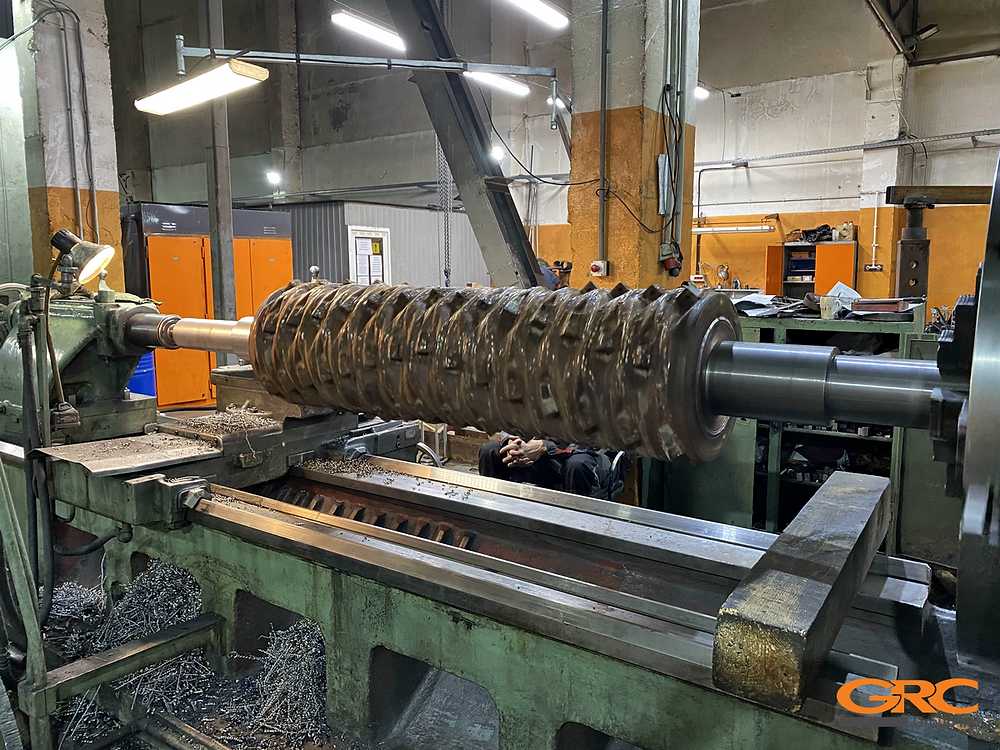

- Затем выставили ротор на токарный станок ДИП-500 и проточили хвостовики в чистовую;

Ремонт однороторного шредера Genox BH 1500

- Изготовили шпонки и шпоночные соединения;

Изготовление пазов
Ремонт однороторного шредера Genox BH 1500
Ремонт однороторного шредера Genox

- Восстановили посадочные места редуктора;

Ремонт TONGLI
Сборка TONGLI
Редуктора TONGLI после ремонта

Видео процесс ремонта шредера Genox BH 1500:
