22.04.2019

Ремонт полого вала кожевенного производства

17001

К нам в ремонт поступил полый вал использующийся в кожевенном производстве.

В процессе эксплуатации, под действием нагрузки произошел перелом вала на две части.

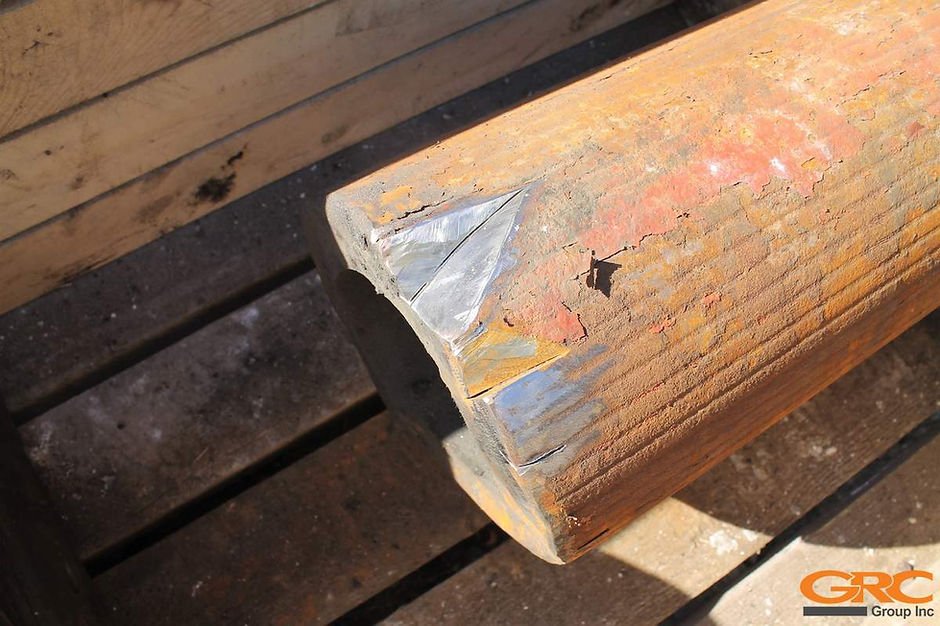

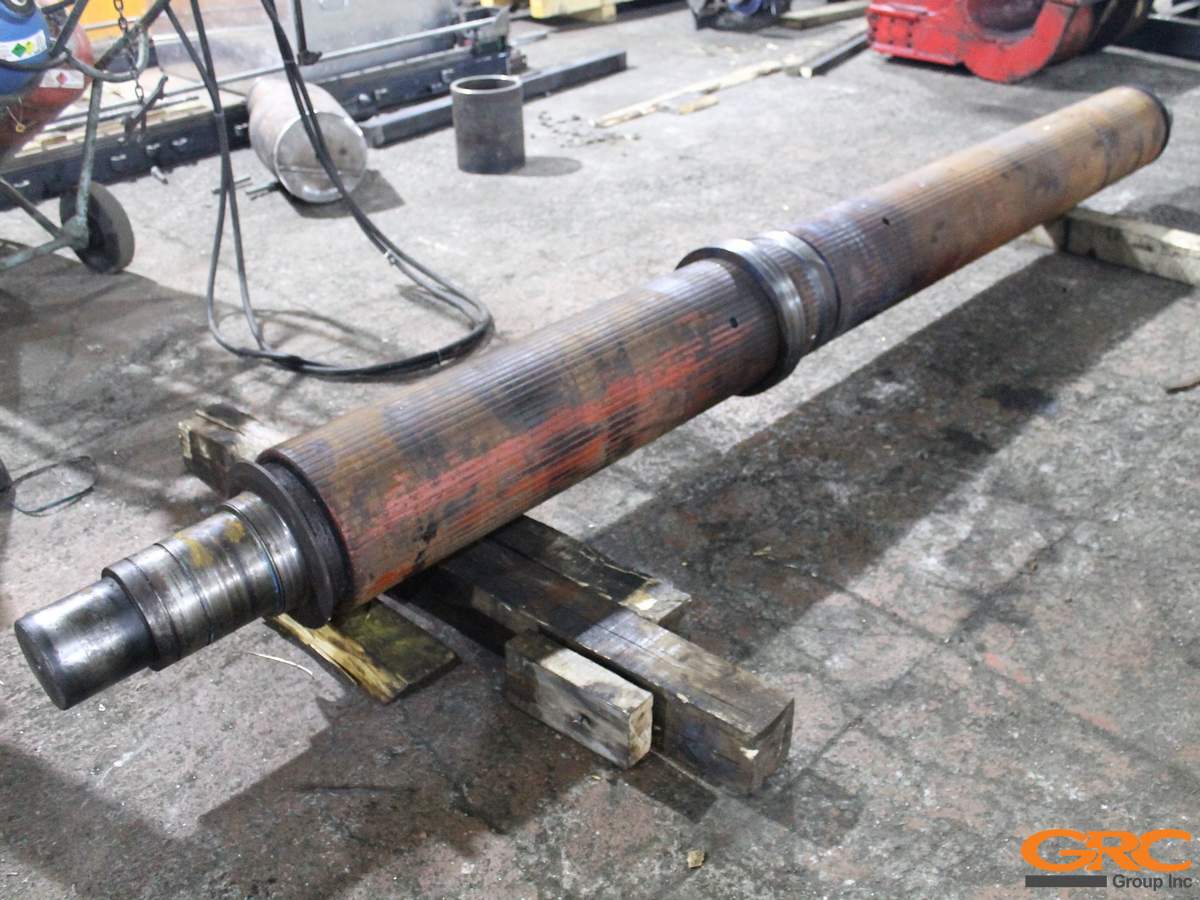

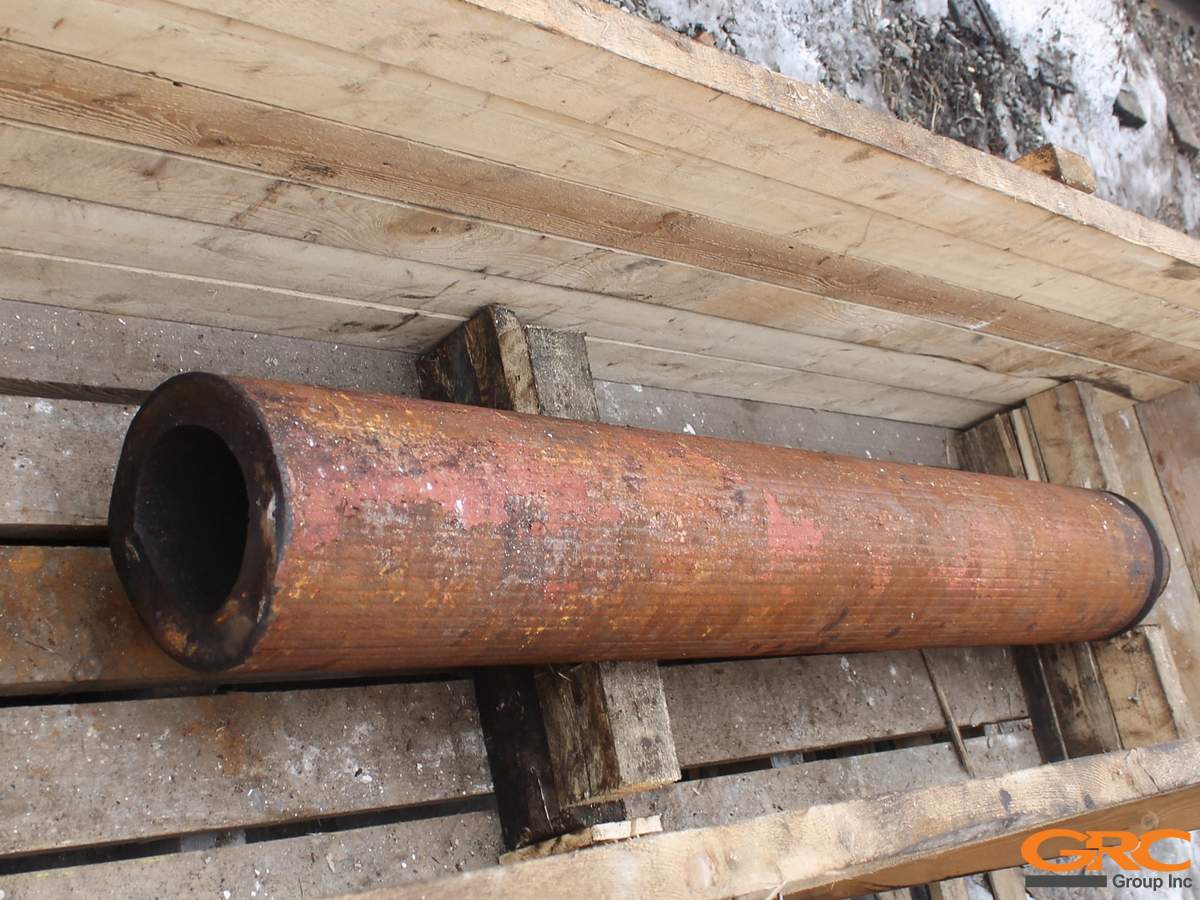

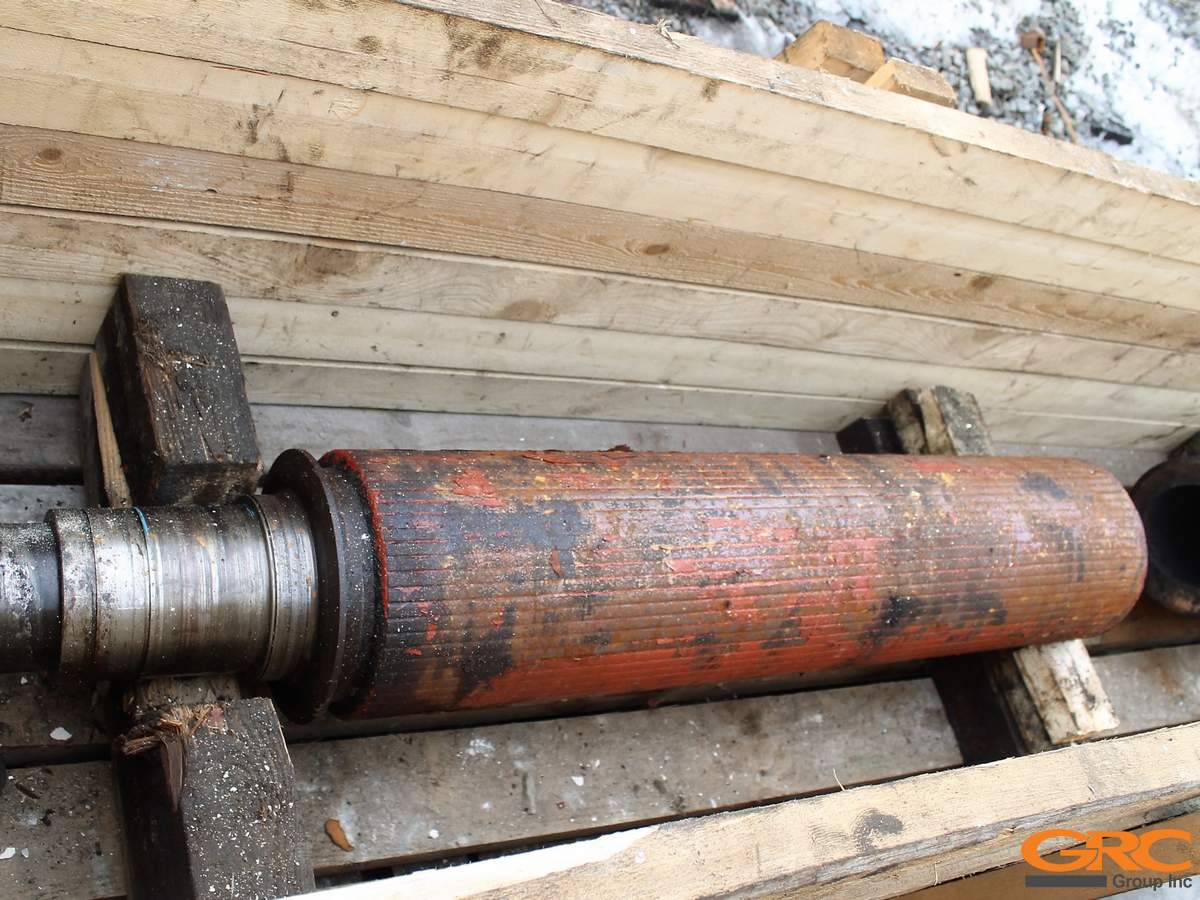

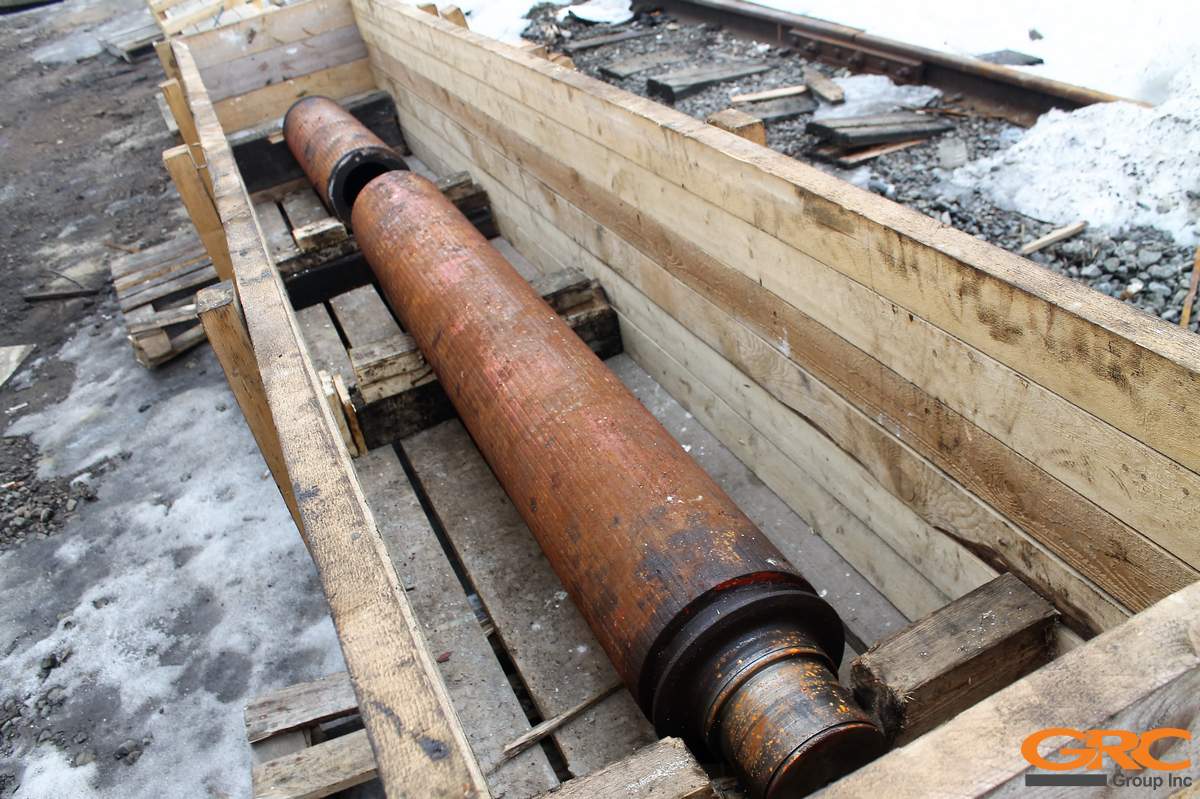

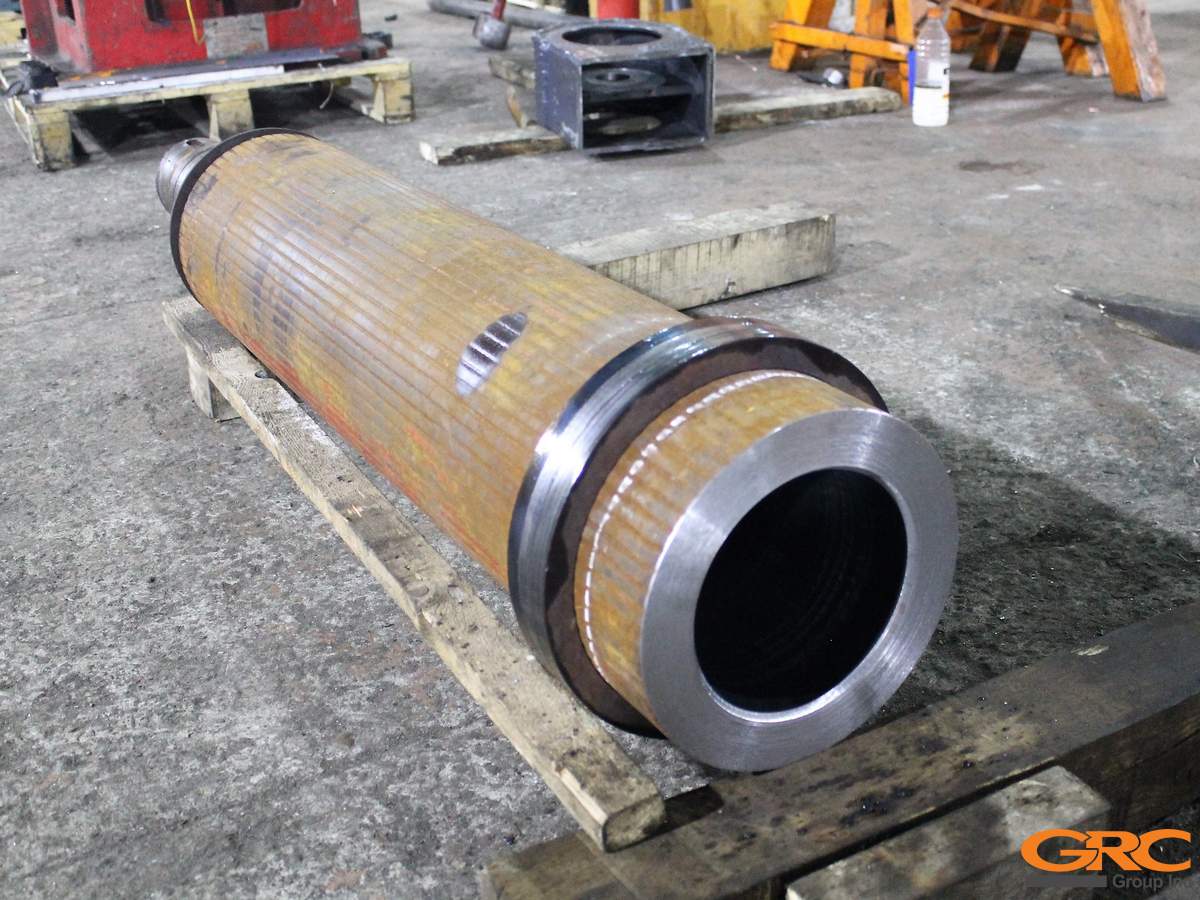

Полый вал до ремонта
Полый вал до ремонта
Полый вал до ремонта

Задание: Восстановить целостность полого вала и посадочных шеек с соблюдением соосности.

Оборудование: Вал полый

Длина 3500 мм

Диаметр 255 мм

Посадочные шейки 255 мм

Для определения технологии ремонта был проведен химический анализ металла полого вала.

Исходя из результатов анализа мы решили проводить ремонт через изготовление и установку ввертыша.

Технология ремонта:

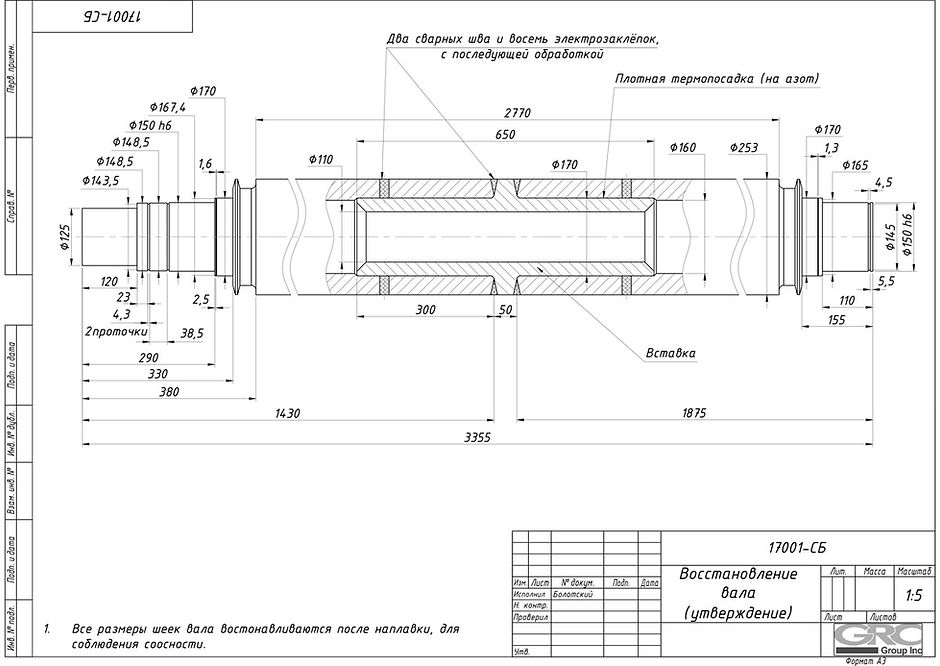

— Конструкторская проработка;

— Изготовление проставки;

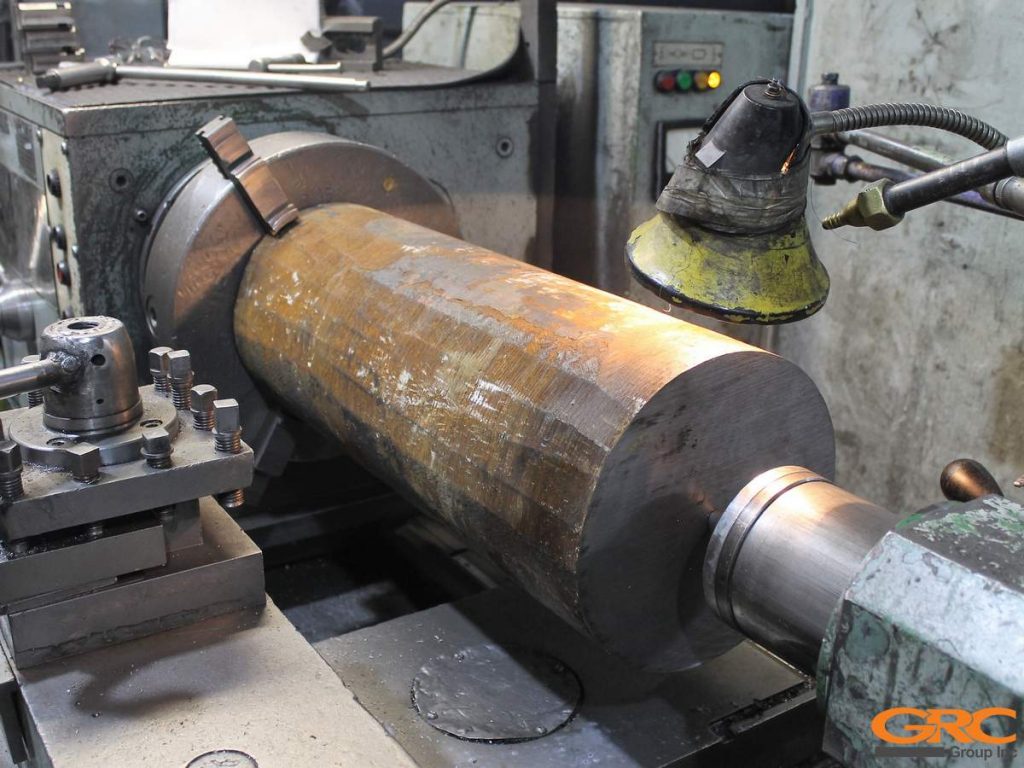

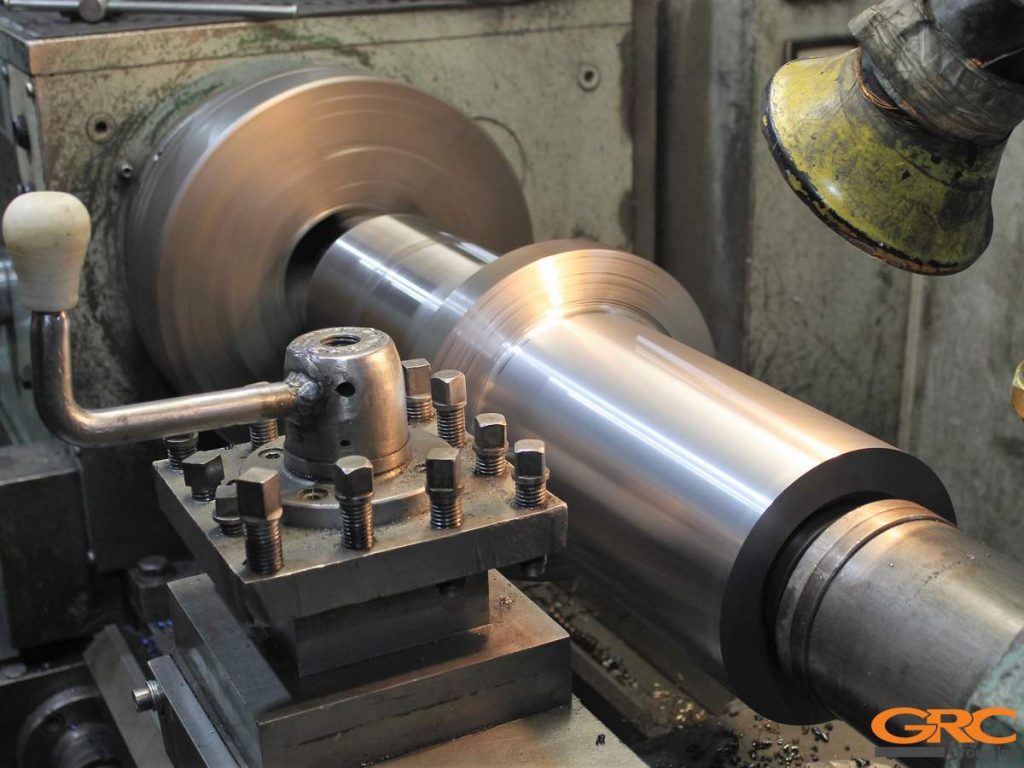

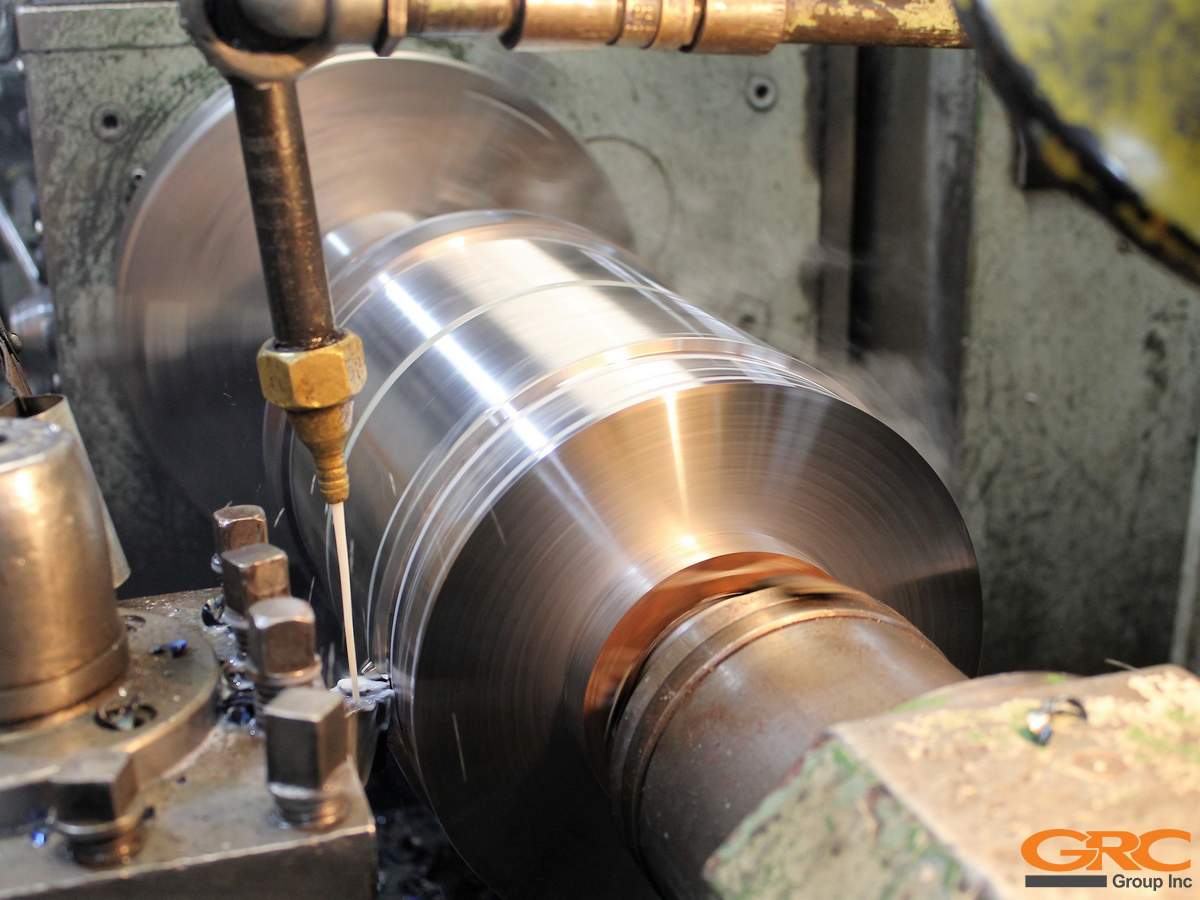

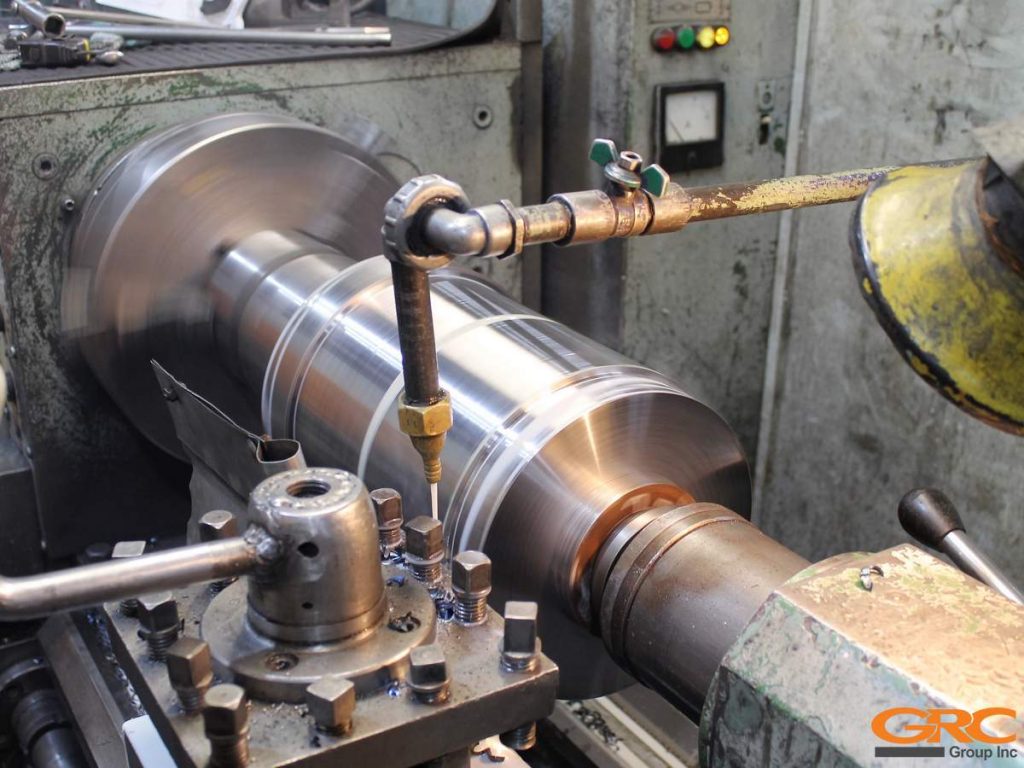

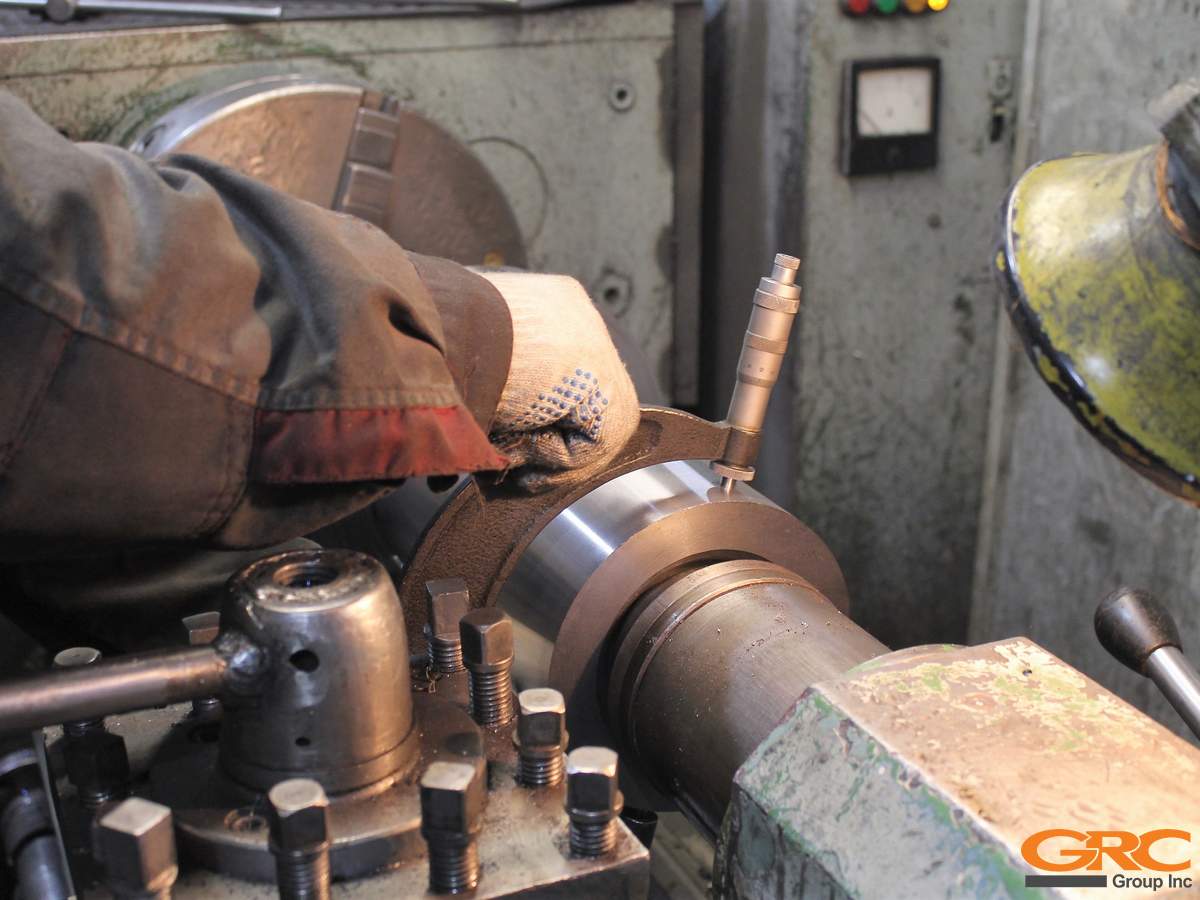

Токарная обработка заготовки
Изготовление проставки вала
Изготовление проставки вала

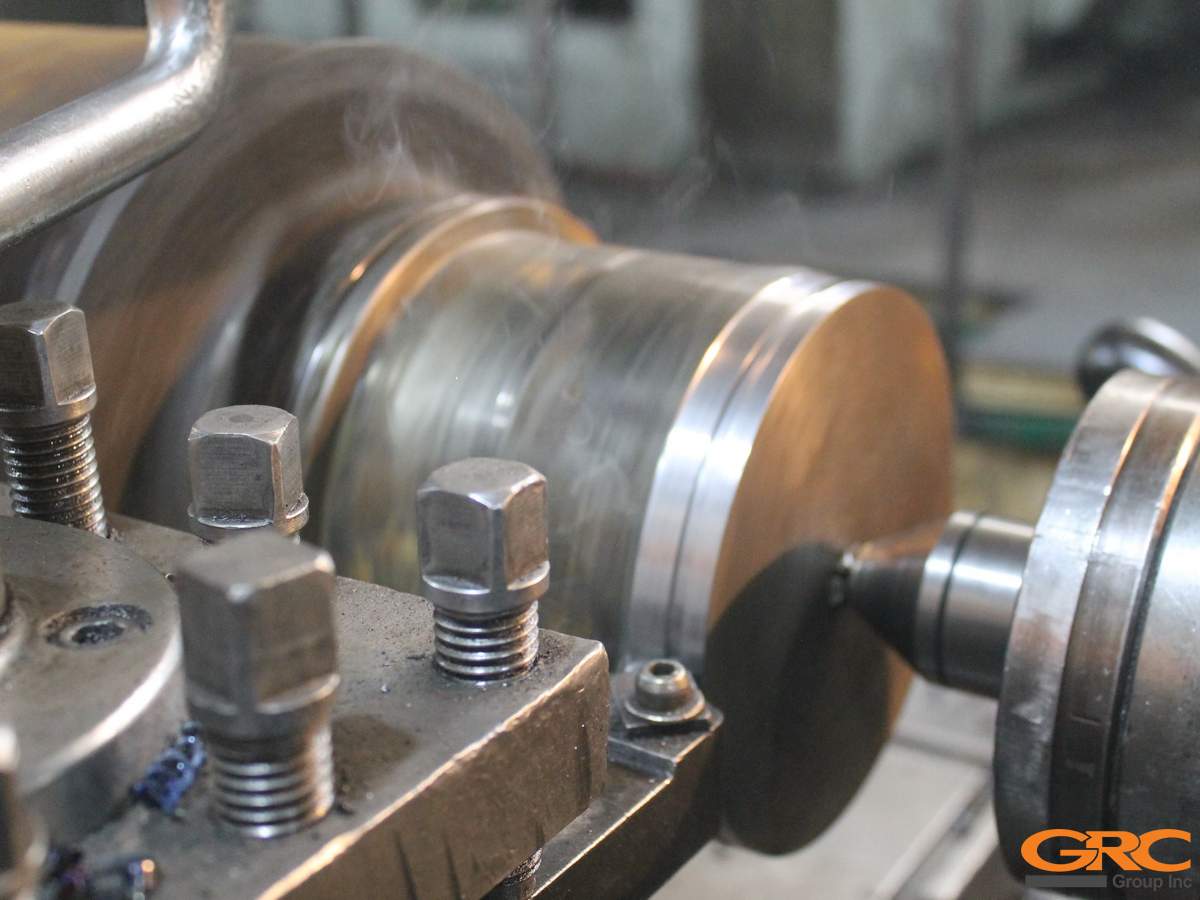

Изготовление ввертыша вала
Изготовление ввертыша вала
Изготовление ввертыша вала
Изготовление ввертыша вала

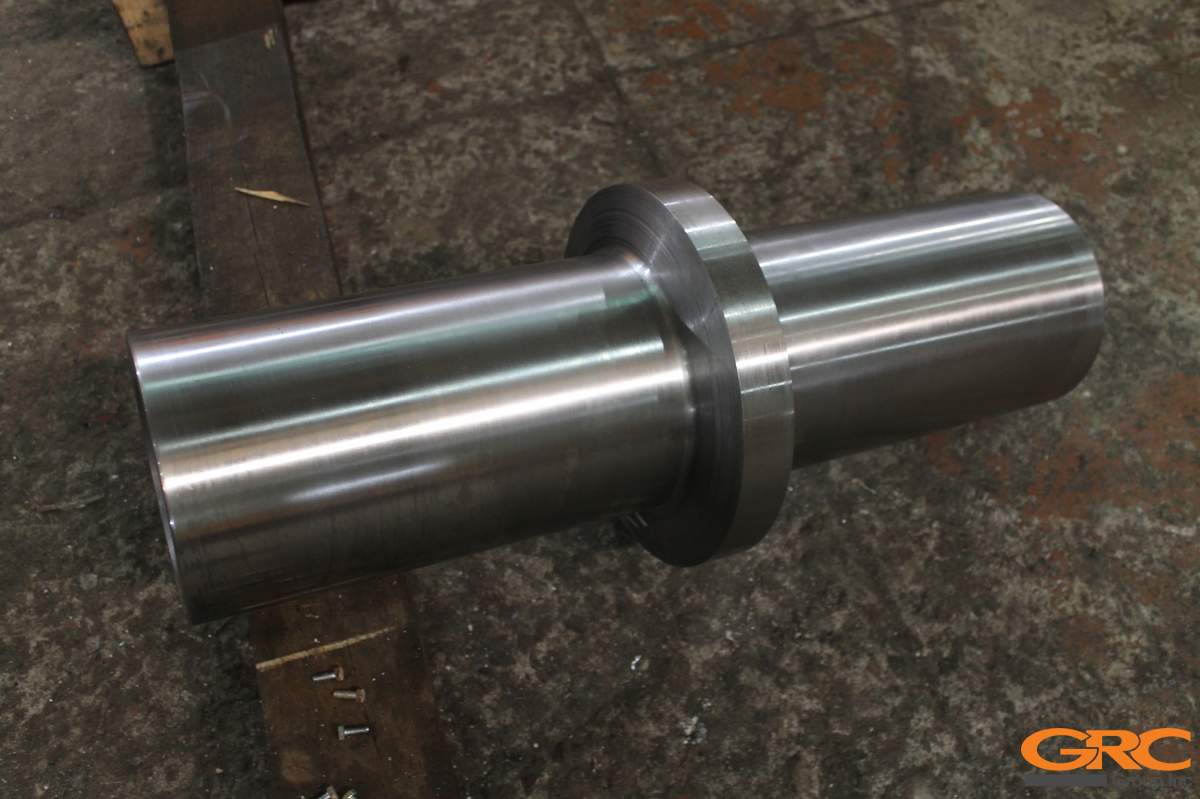

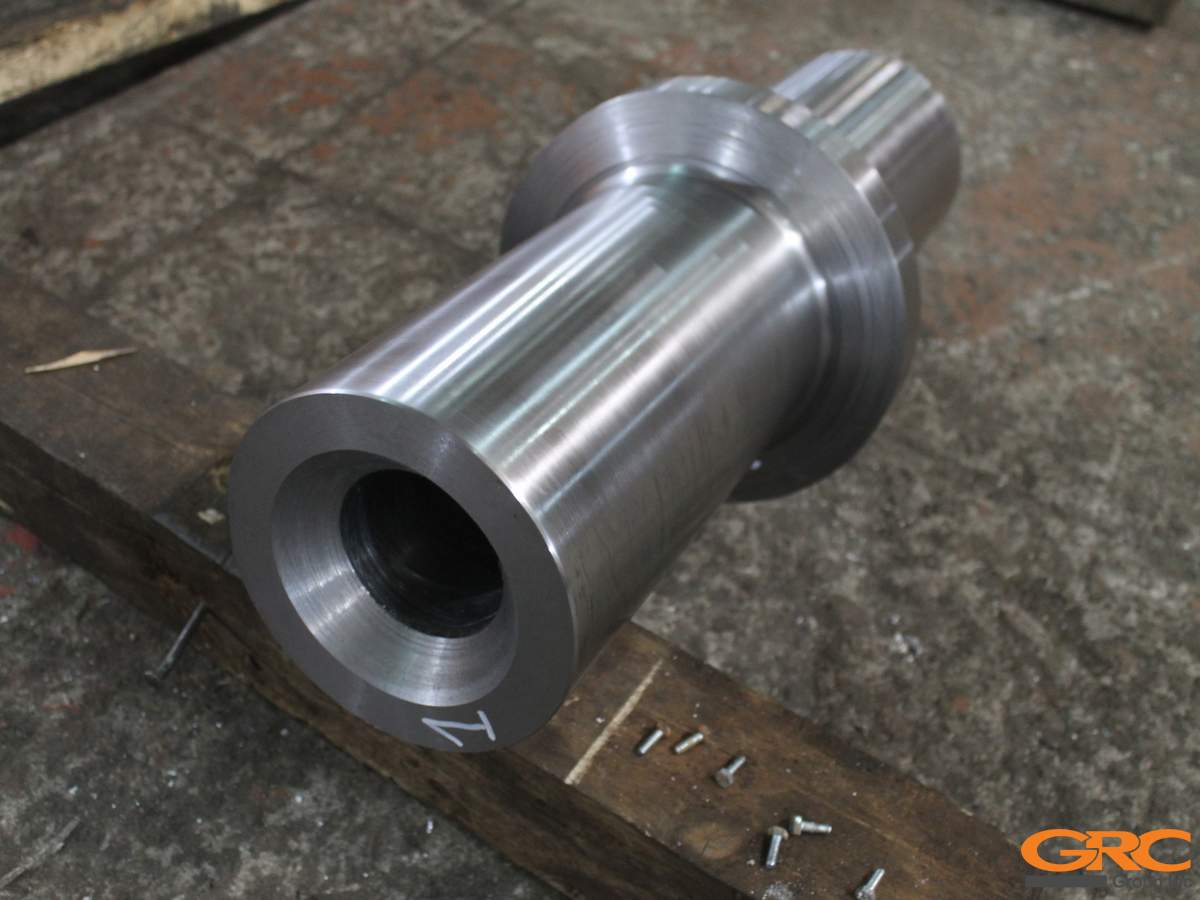

Изготовленная проставка вала
Изготовленная проставка вала

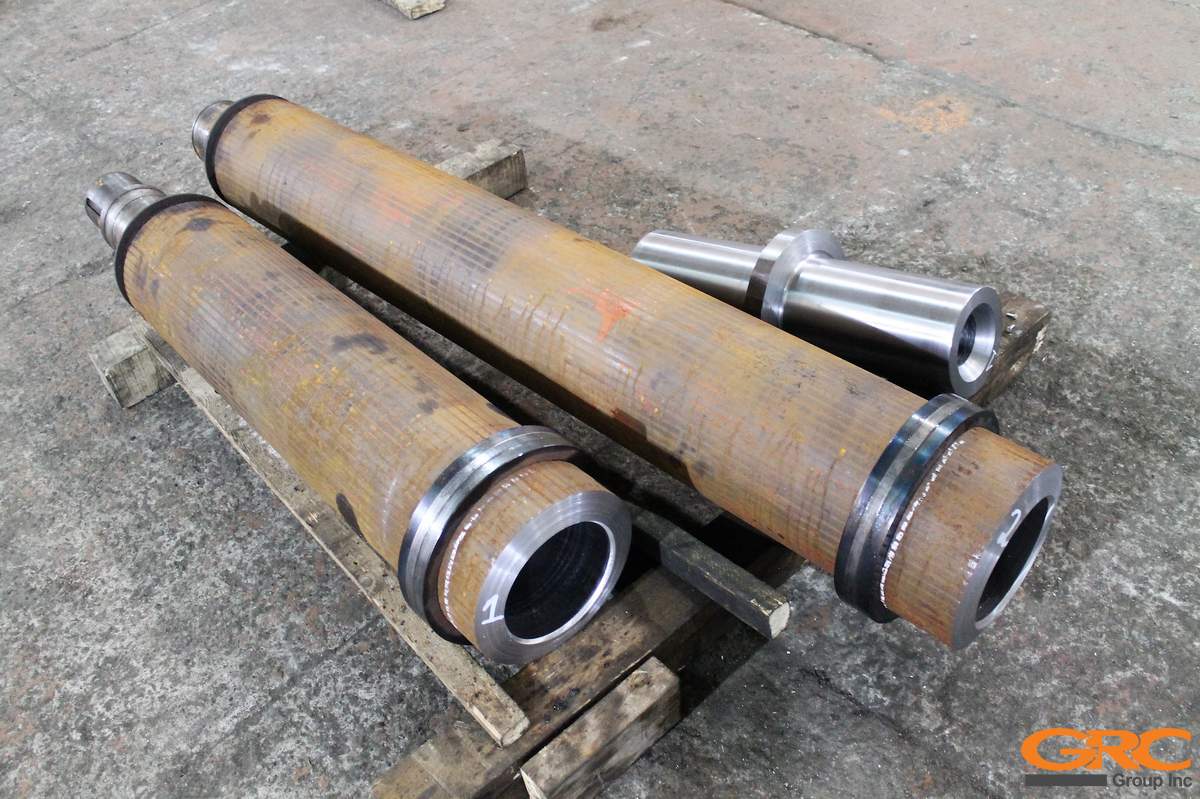

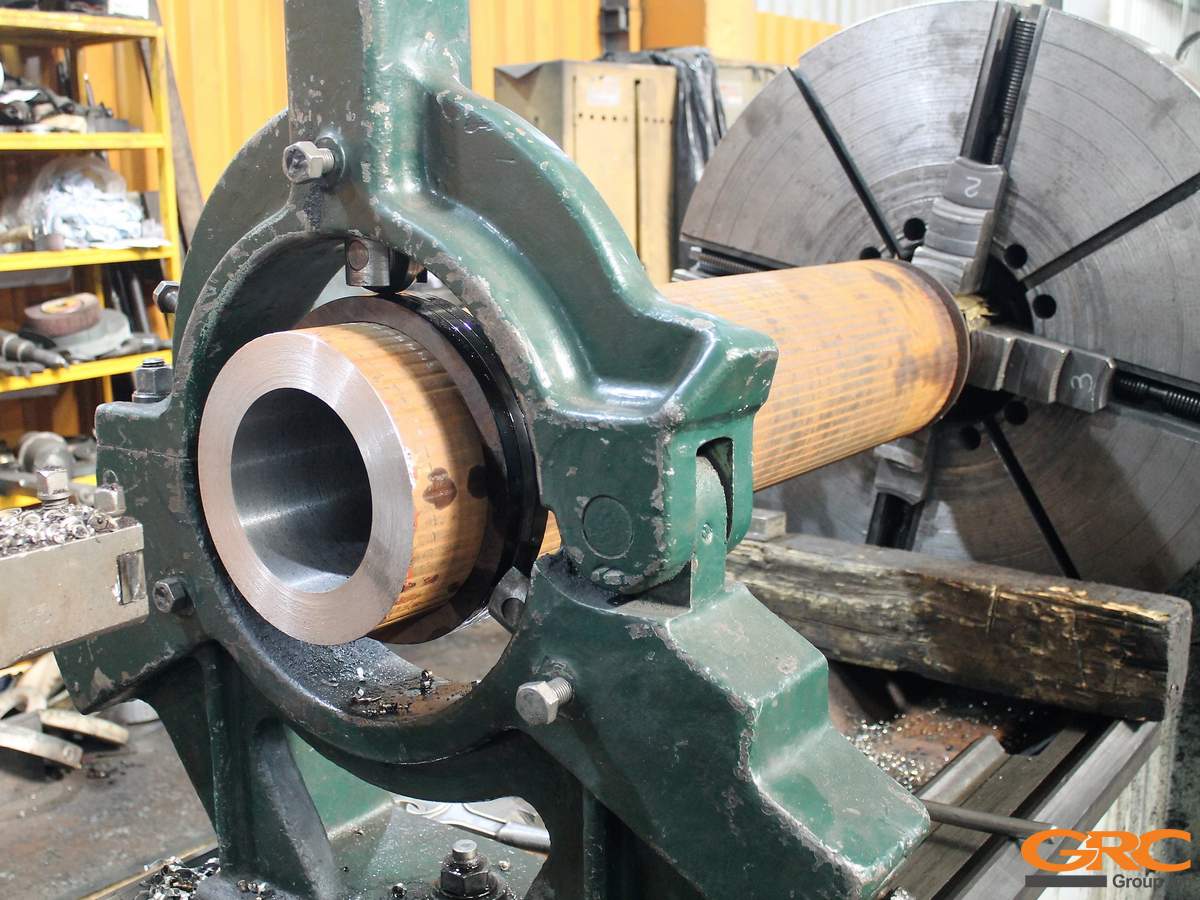

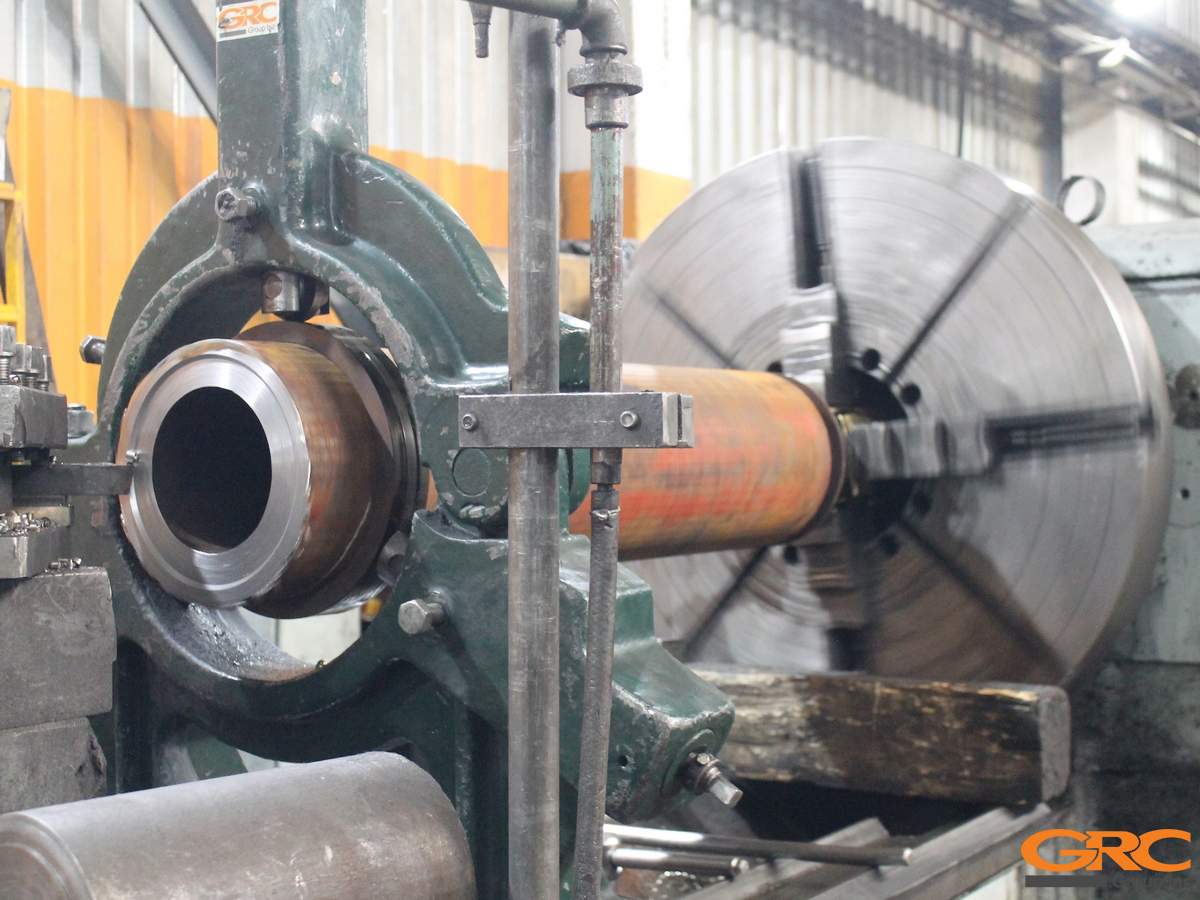

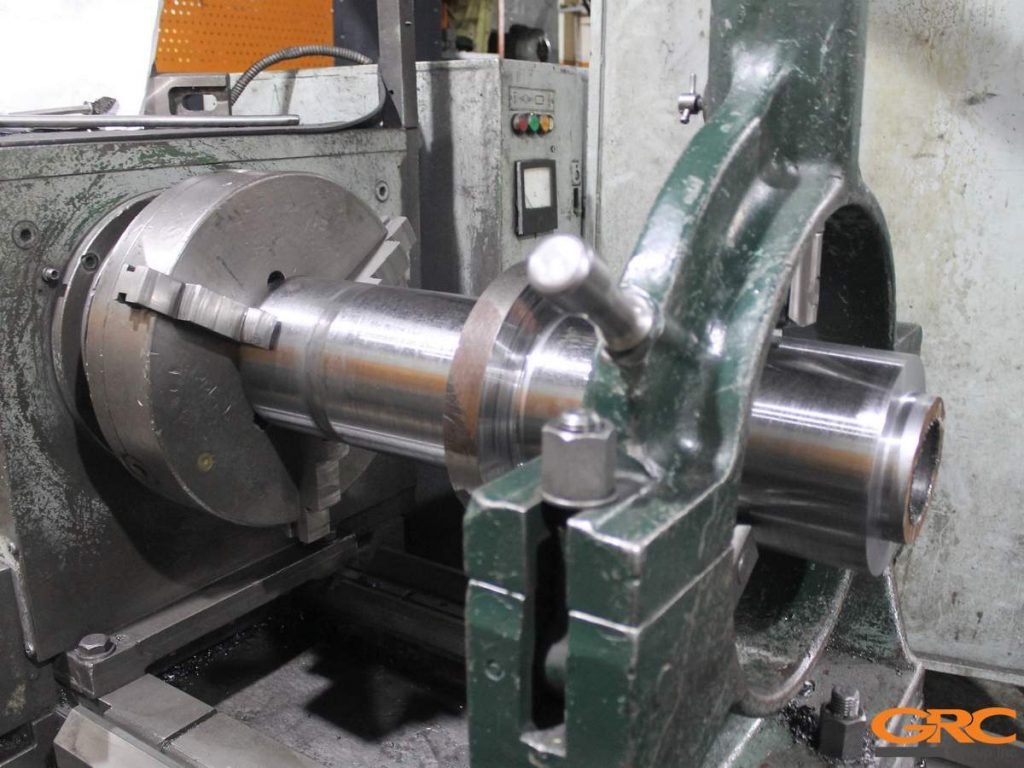

-Токарная обработка:

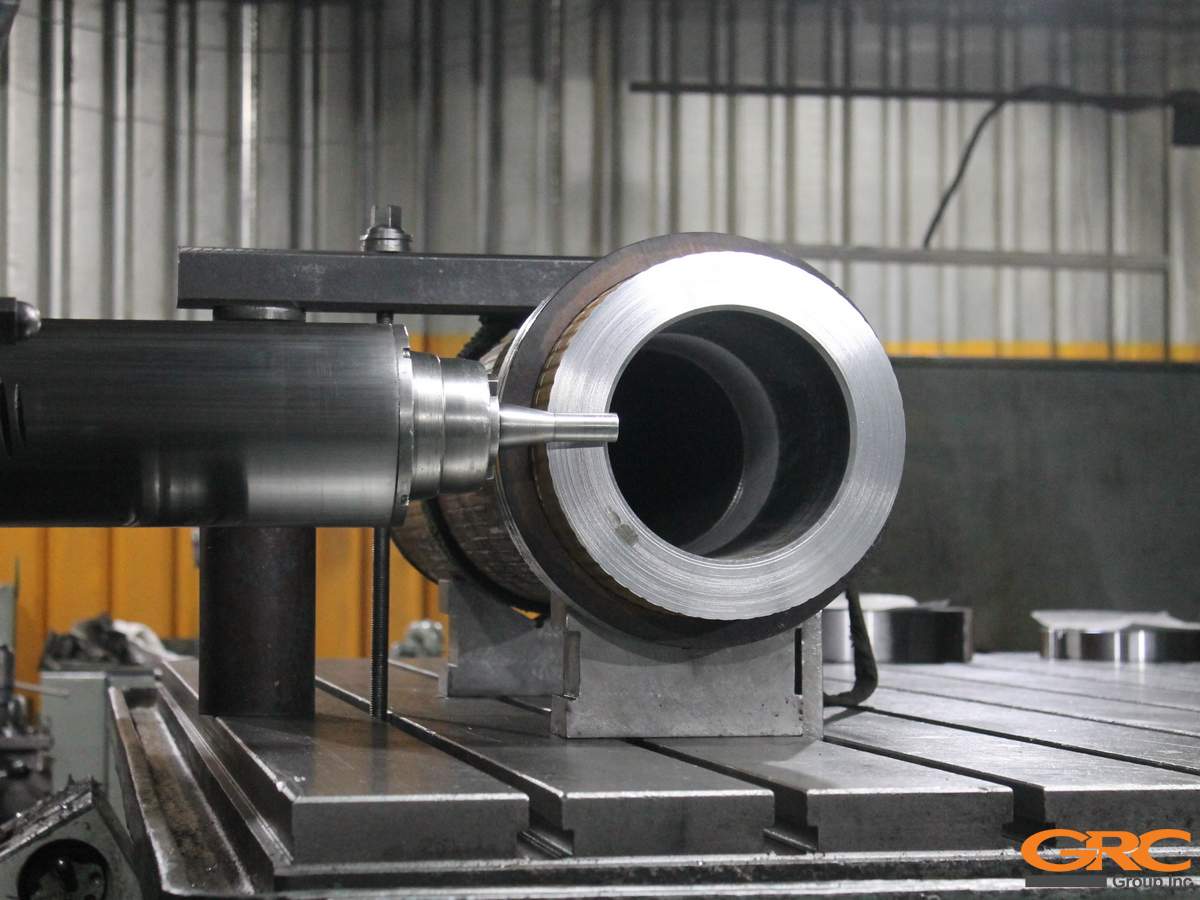

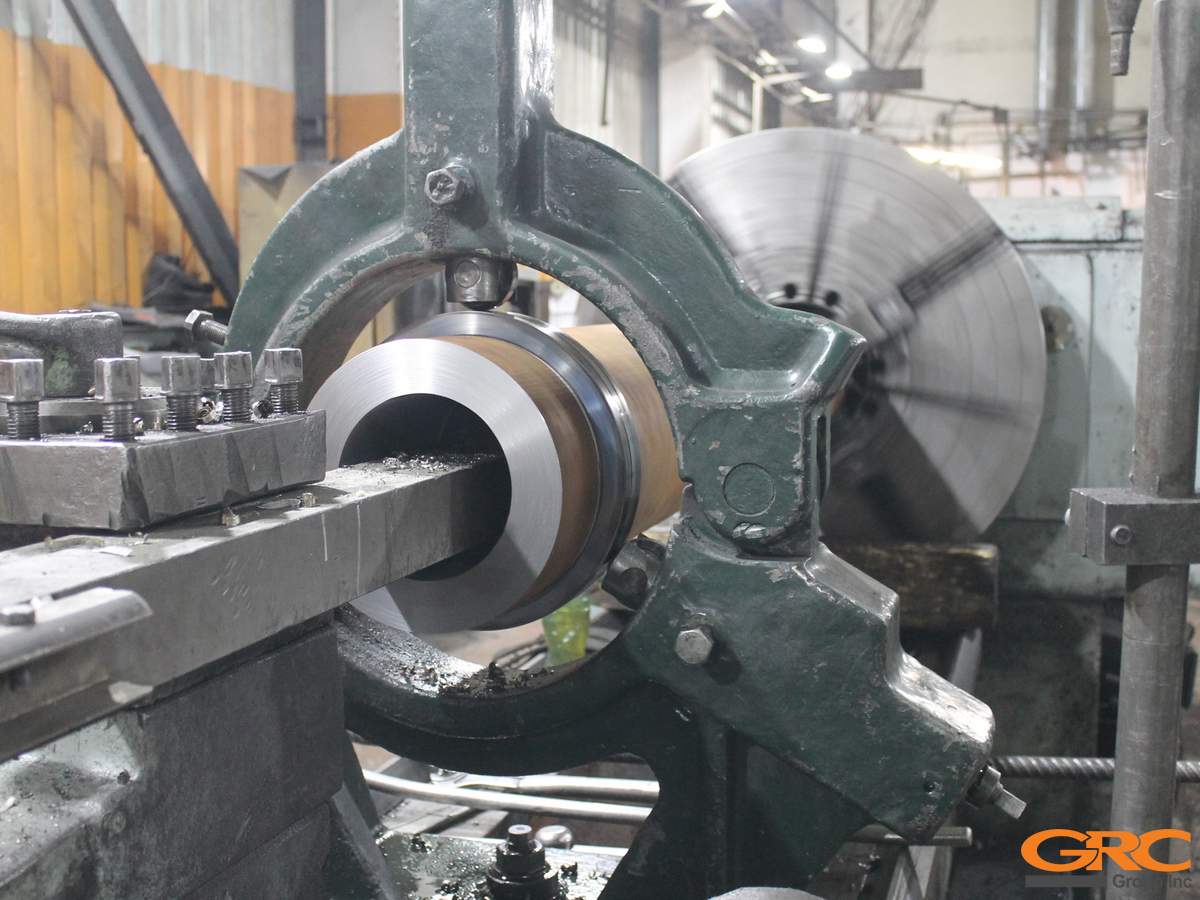

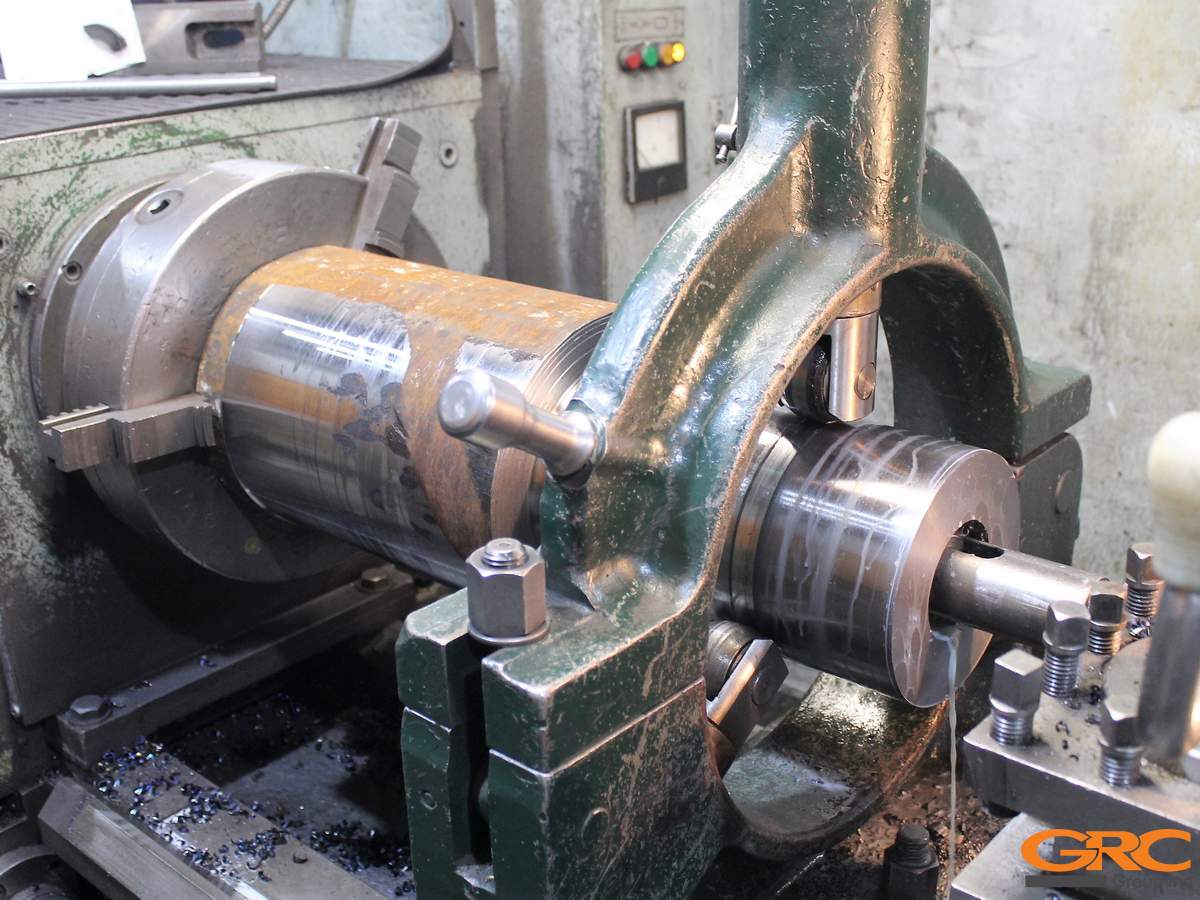

торцуем одну и вторую половину ремонтного вала, растачиваем внутренний диаметр под ввертыш;

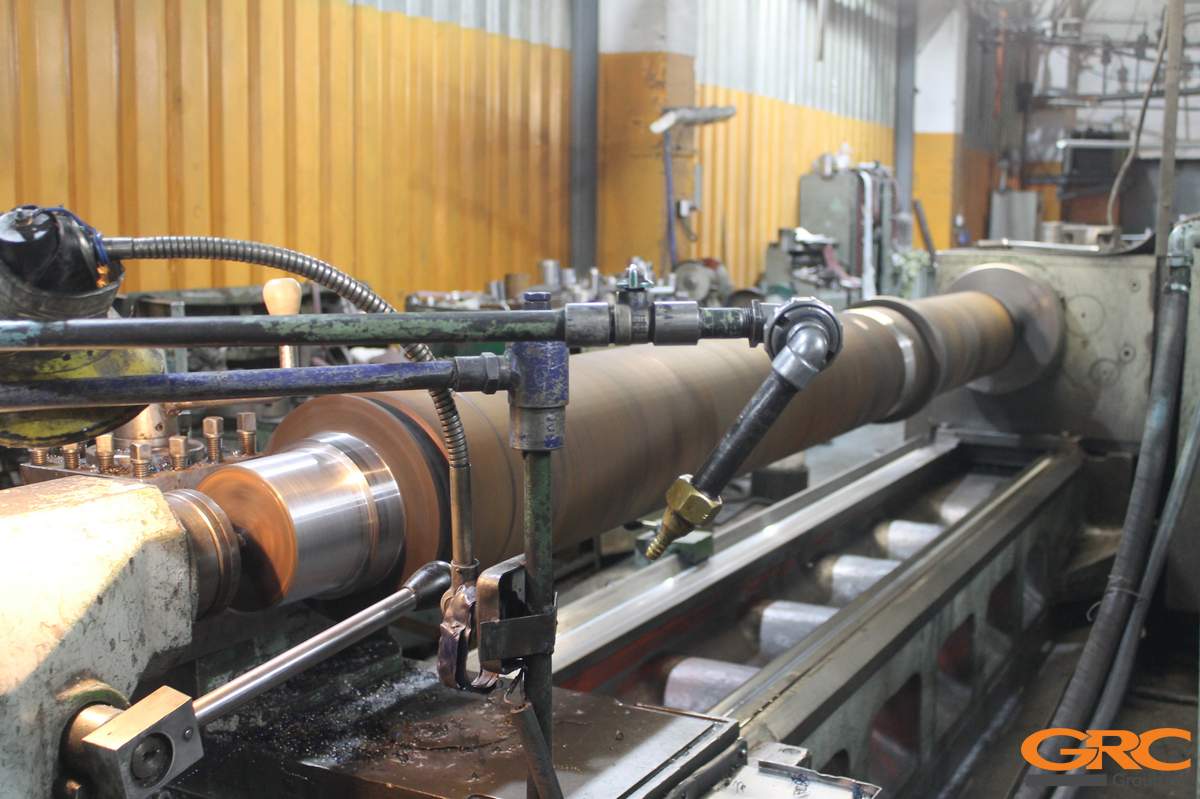

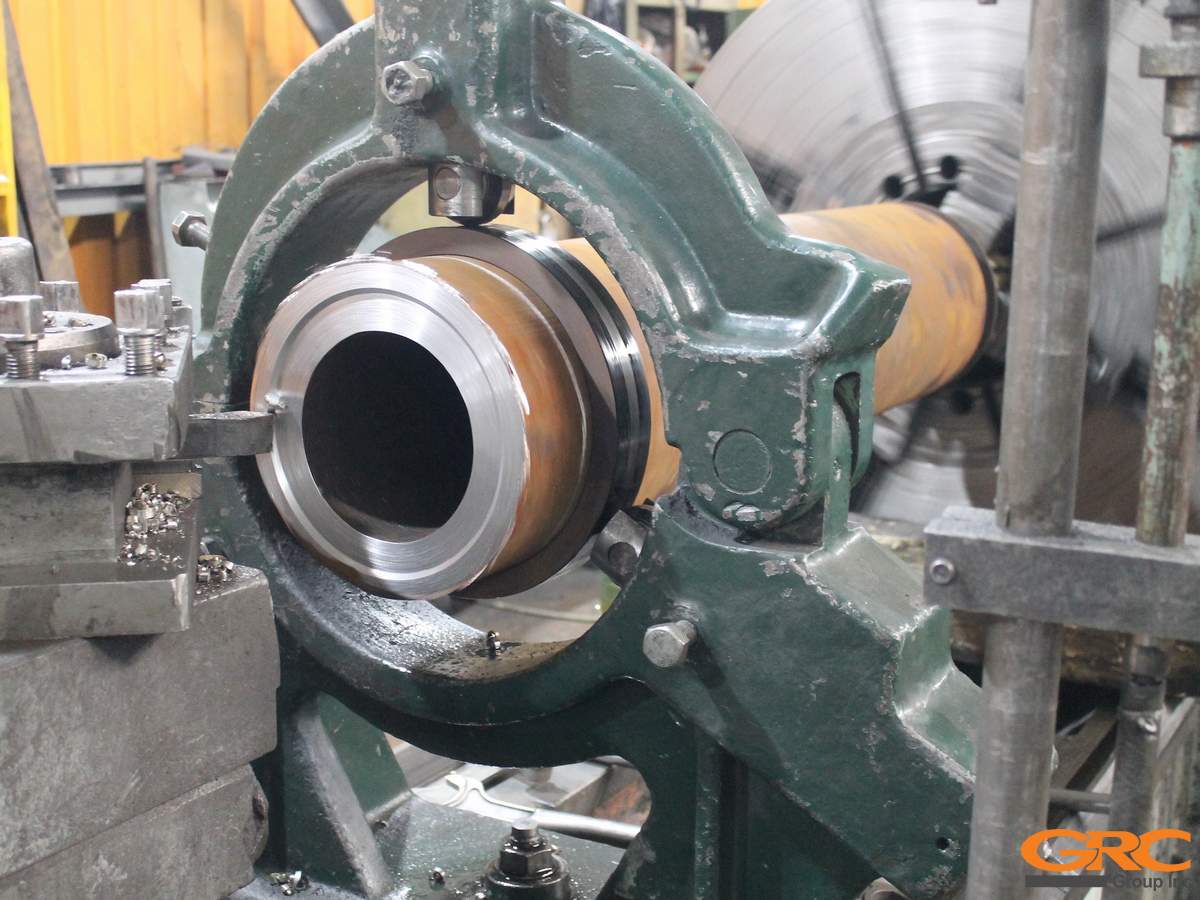

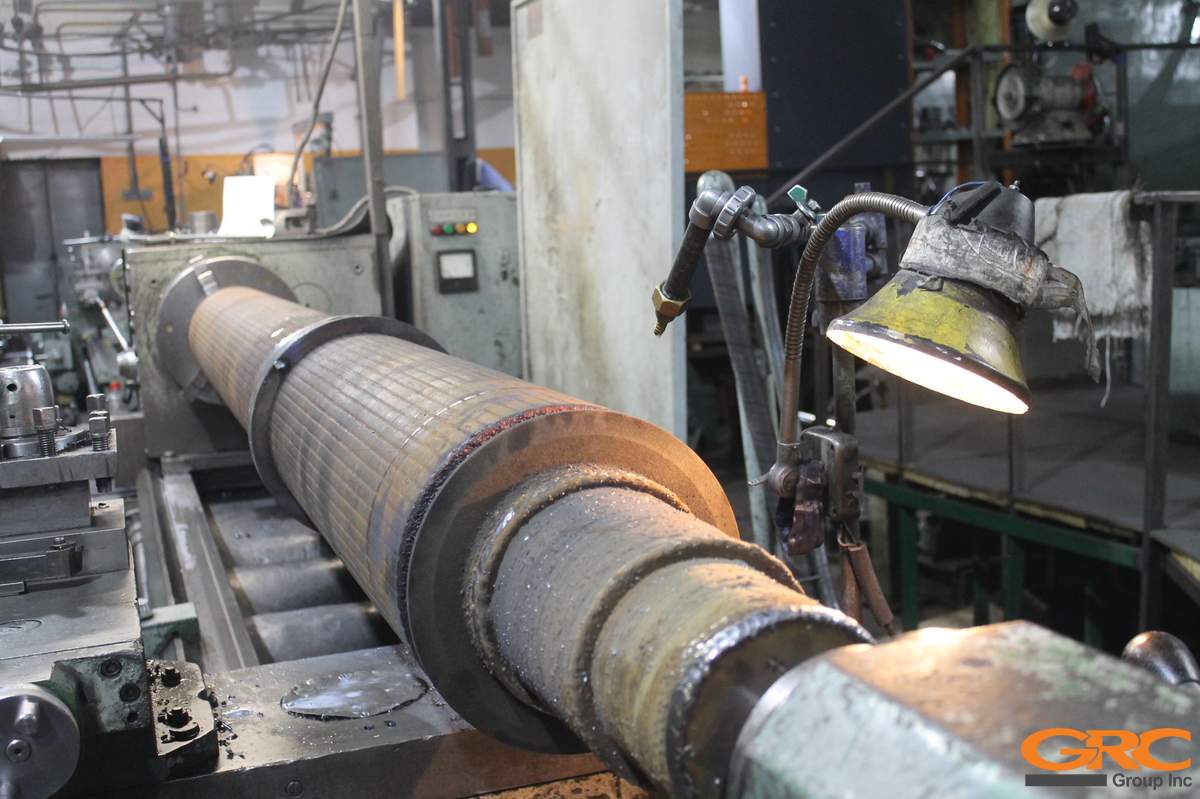

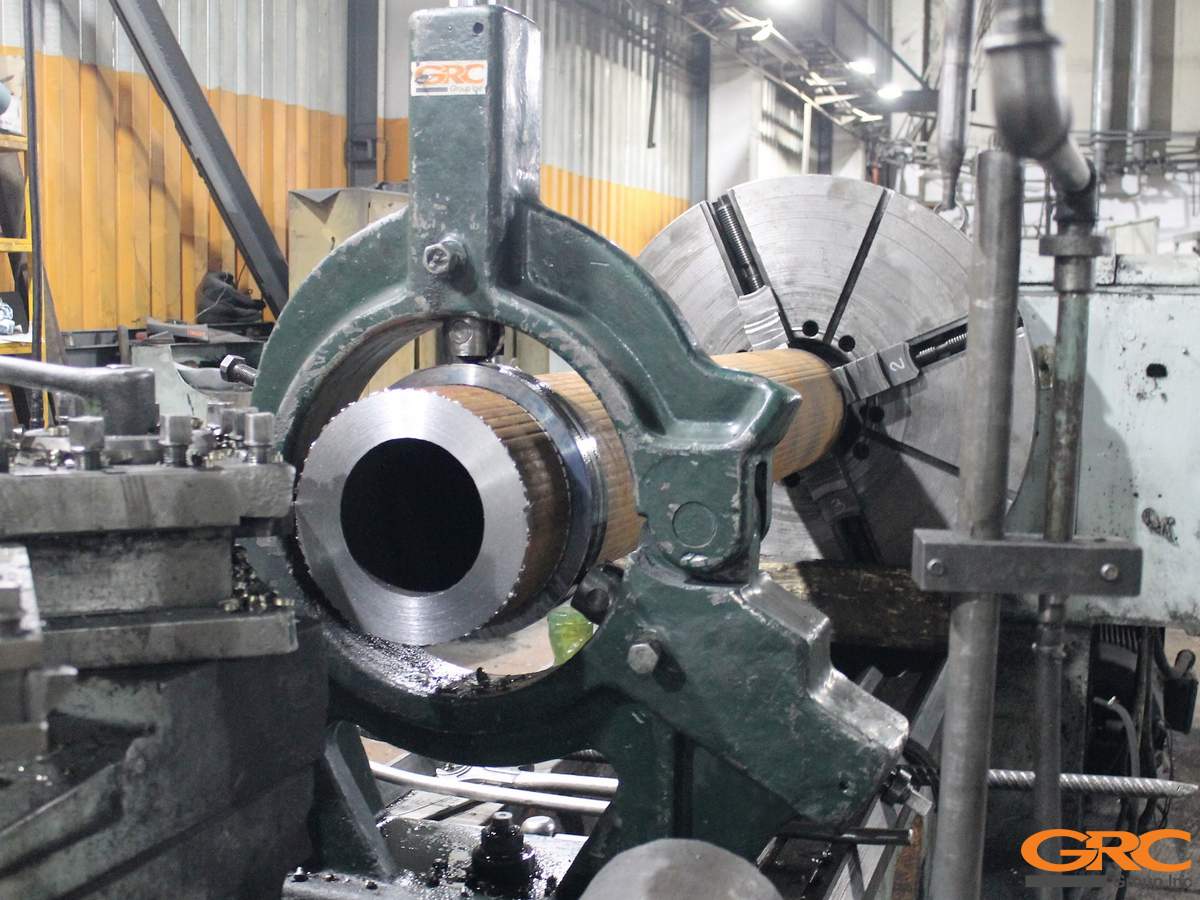

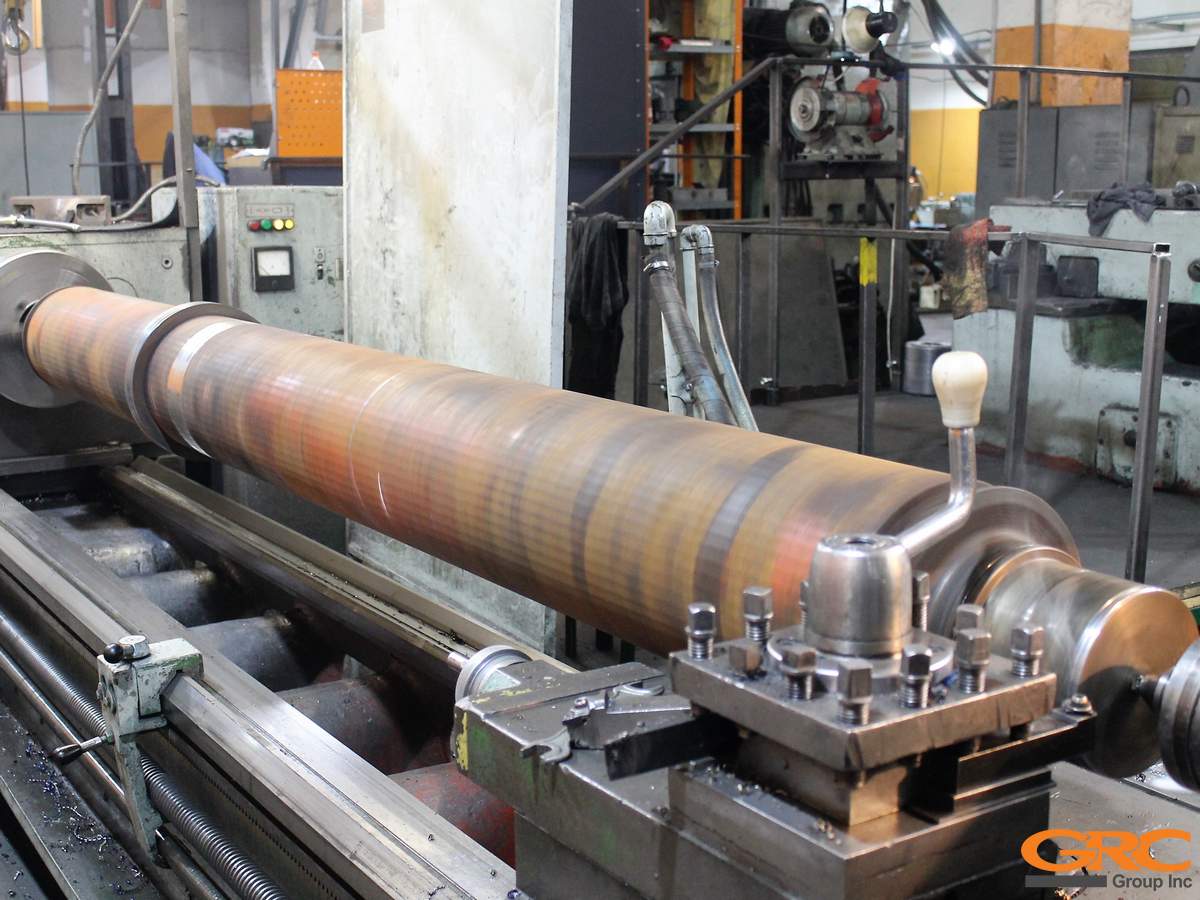

Токарная обработка вала
Токарная обработка вала
Токарная обработка вала
Токарная обработка вала
Токарная обработка вала
Токарная обработка вала
Токарная обработка вала
Токарная обработка вала
Токарная обработка вала

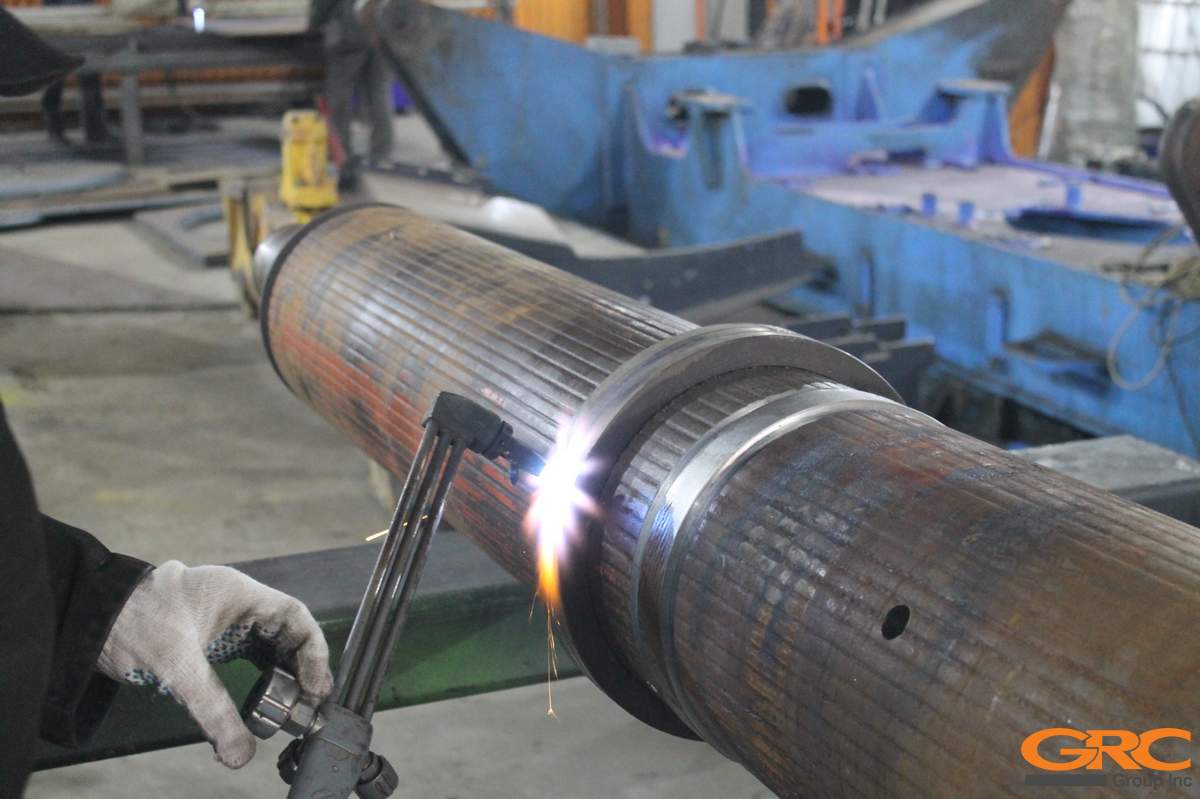

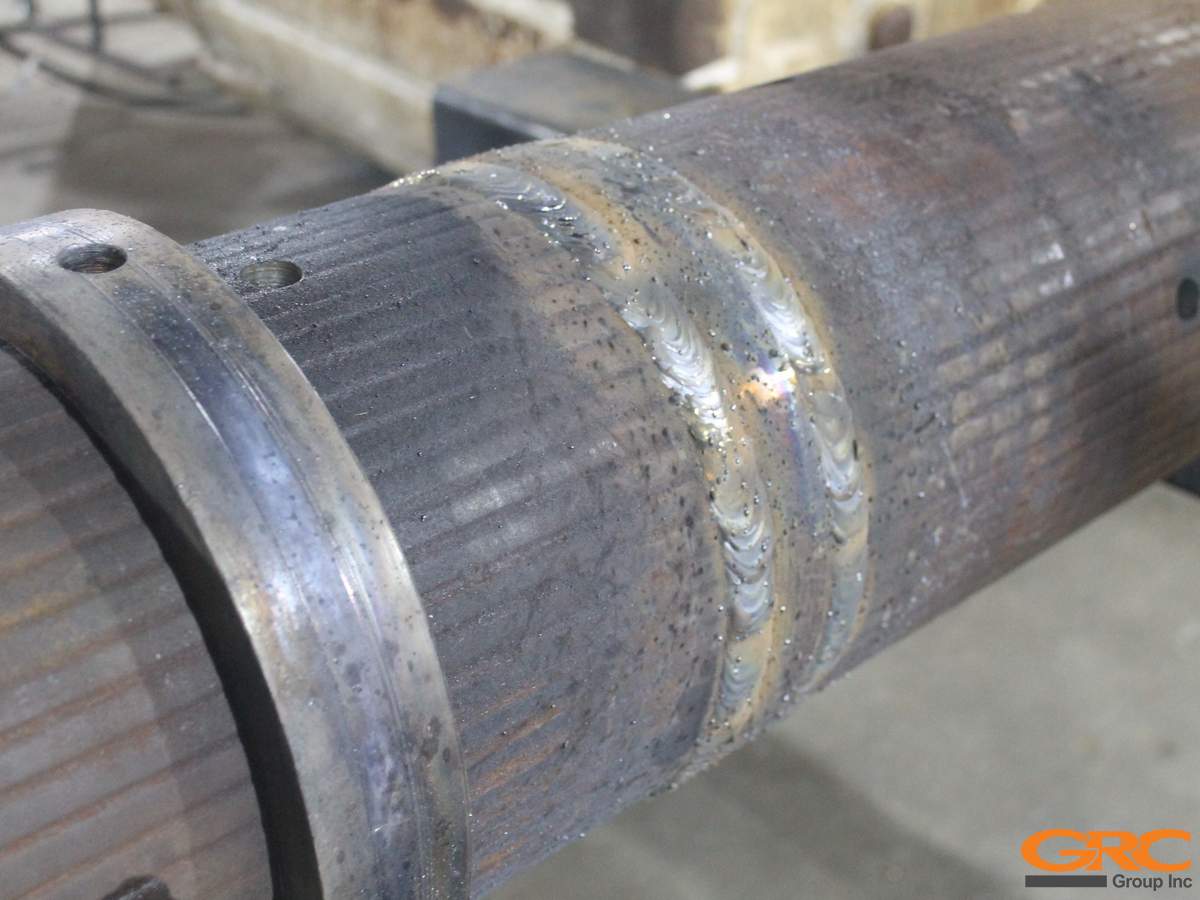

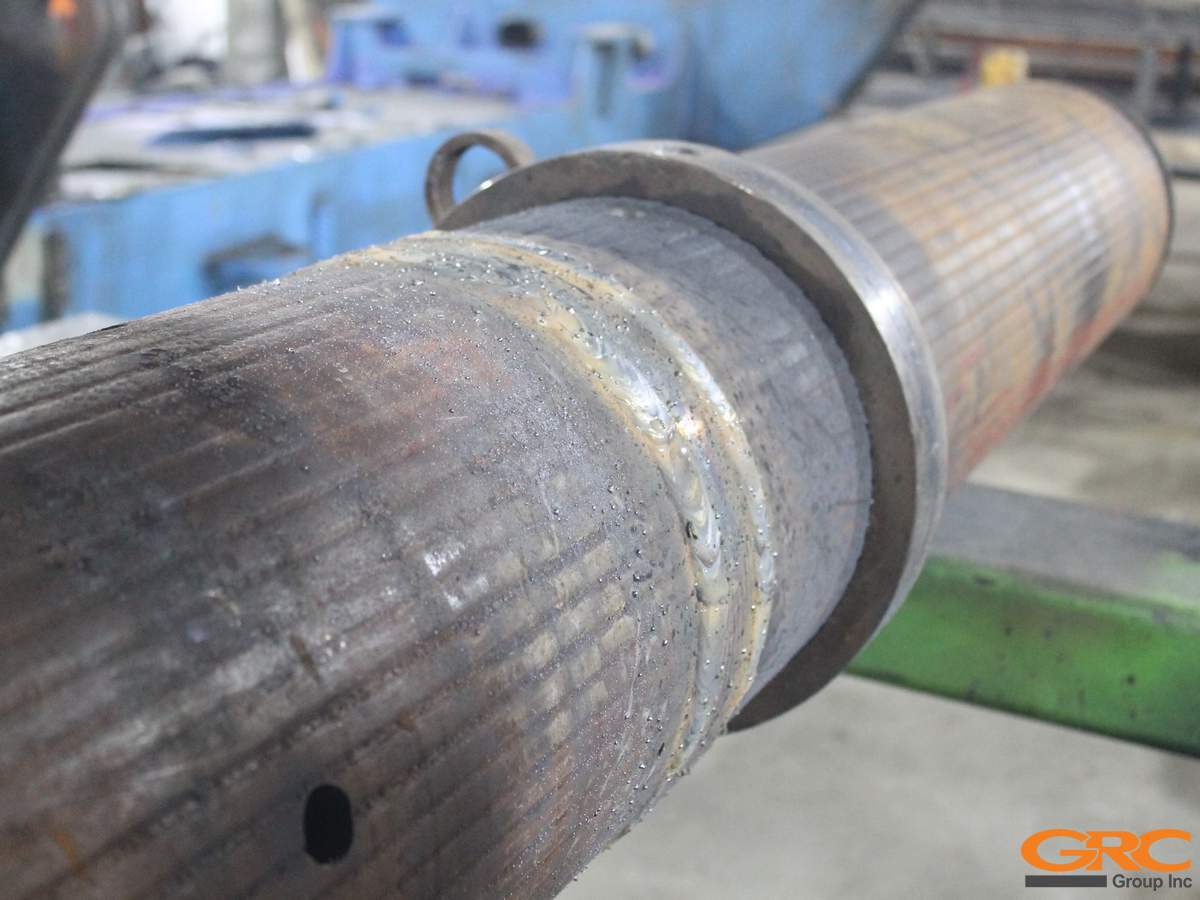

— Запрессовка проставки, проварка;

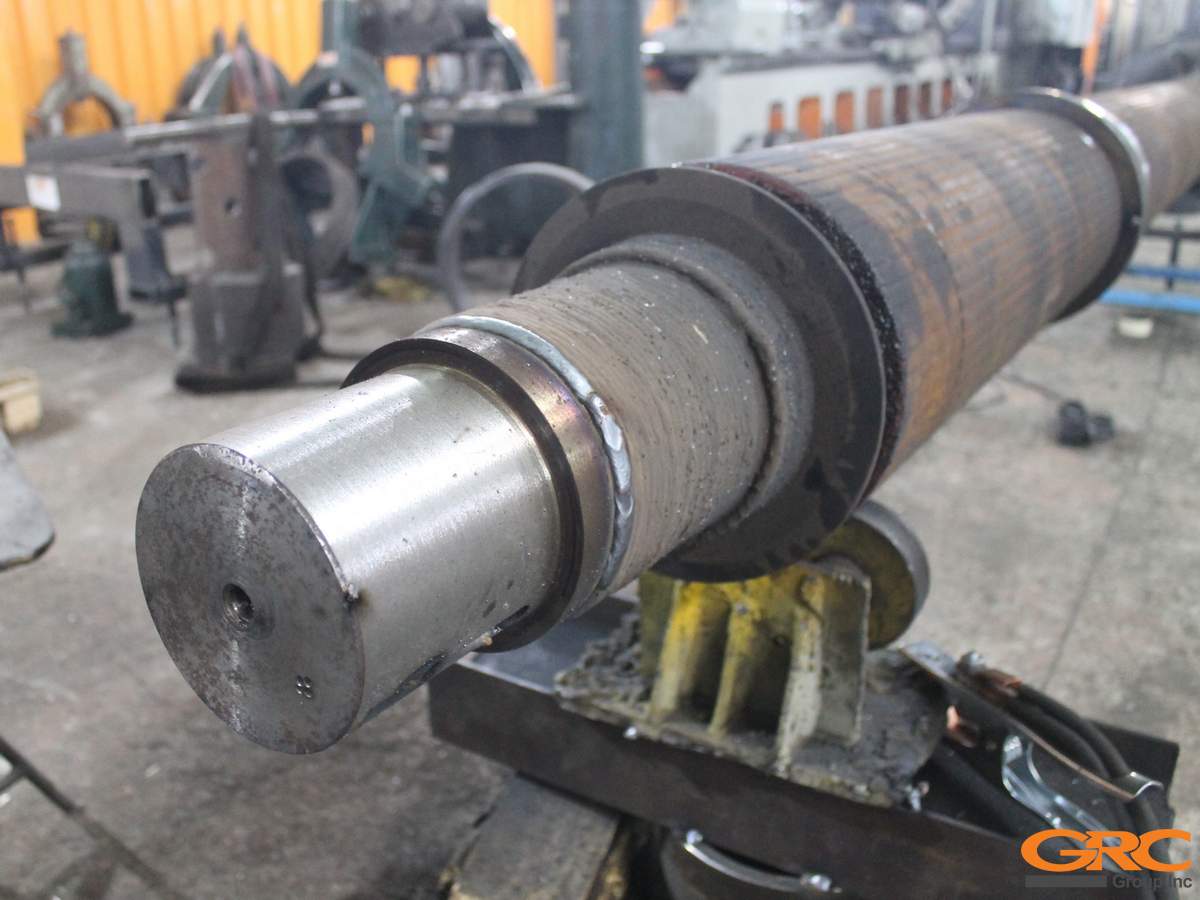

Запрессовка ввертыша в вал
Запрессовка ввертыша в вал
Запрессовка ввертыша в вал
Запрессовка ввертыша в вал
Запрессовка ввертыша в вал

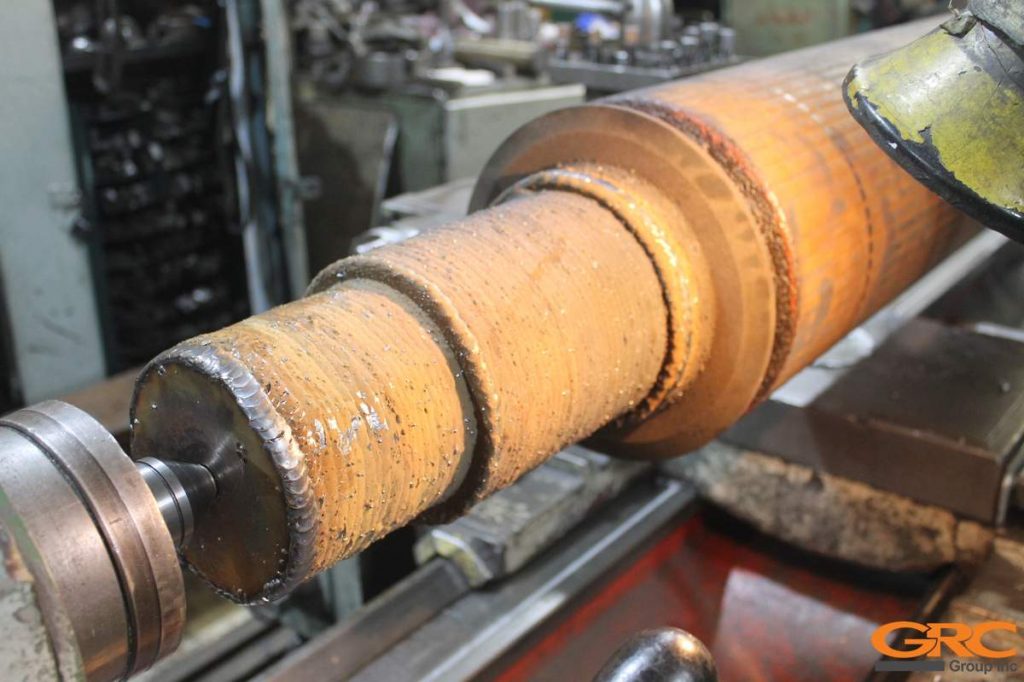

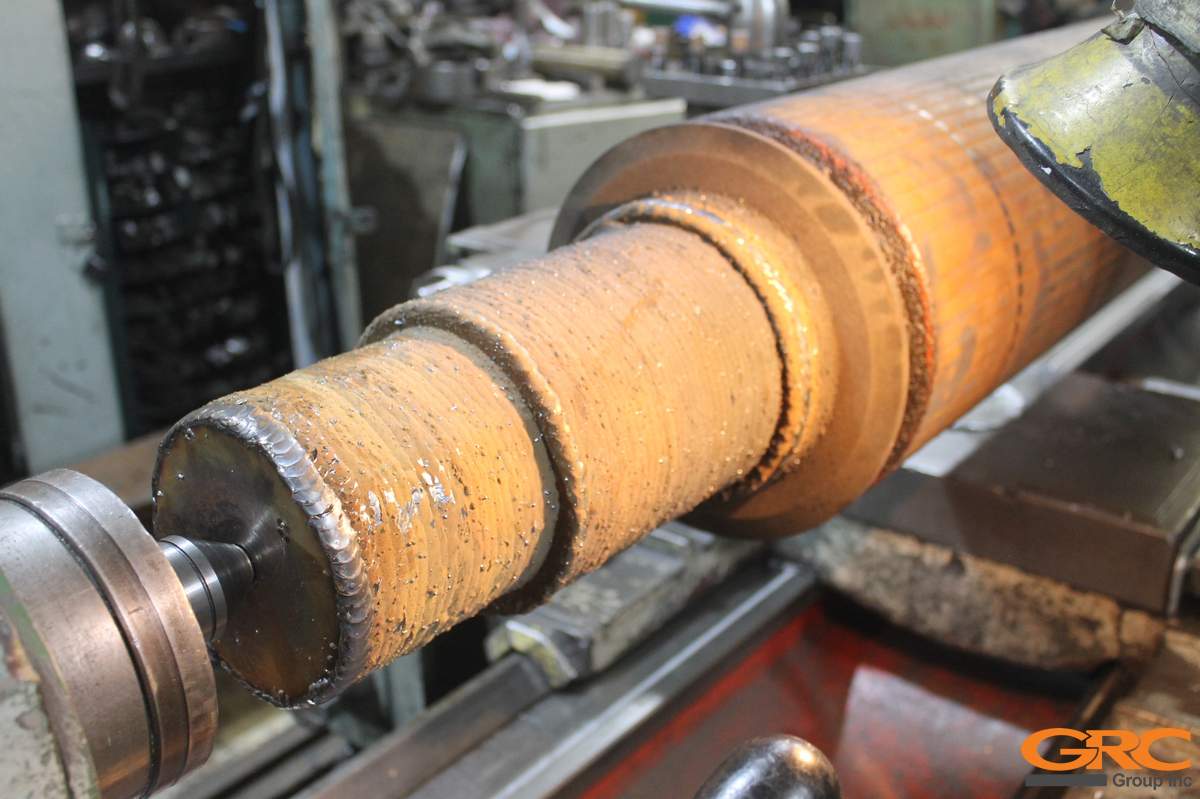

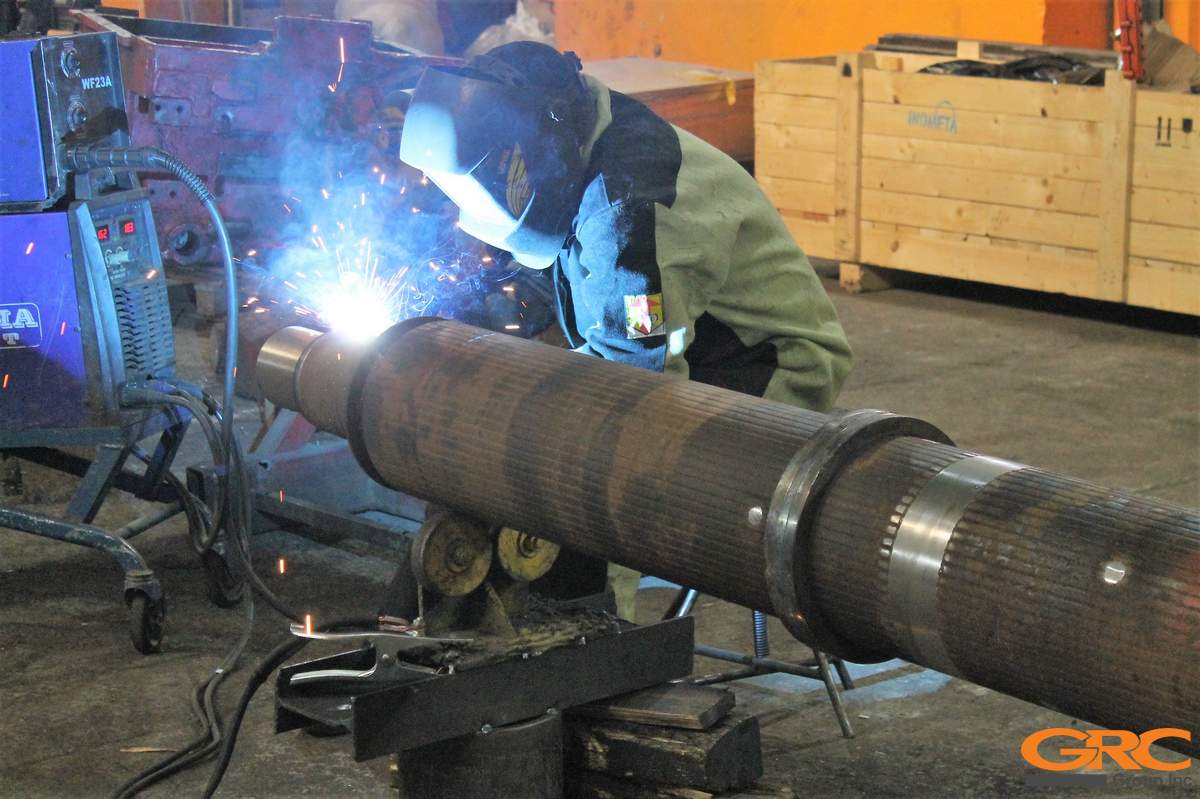

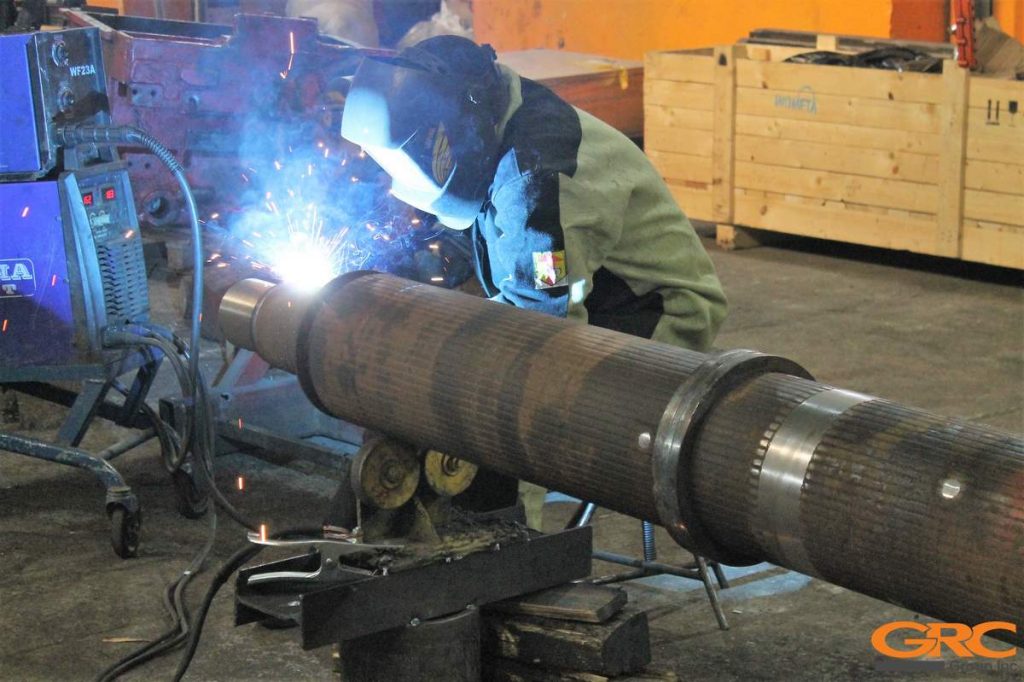

— Восстановление посадочных шеек полого вала по технологии проточки и наплавки: проводим черновую проточку посадочной шейки, наплавляем, затем протачиваем шейку в чистовой размер;

Восстановление шеек вала
Восстановление шеек вала
Восстановление шеек вала
Восстановление шеек вала
Восстановление шеек вала
Восстановление шеек вала
Восстановление шеек вала
Восстановление шеек вала
Восстановление шеек вала

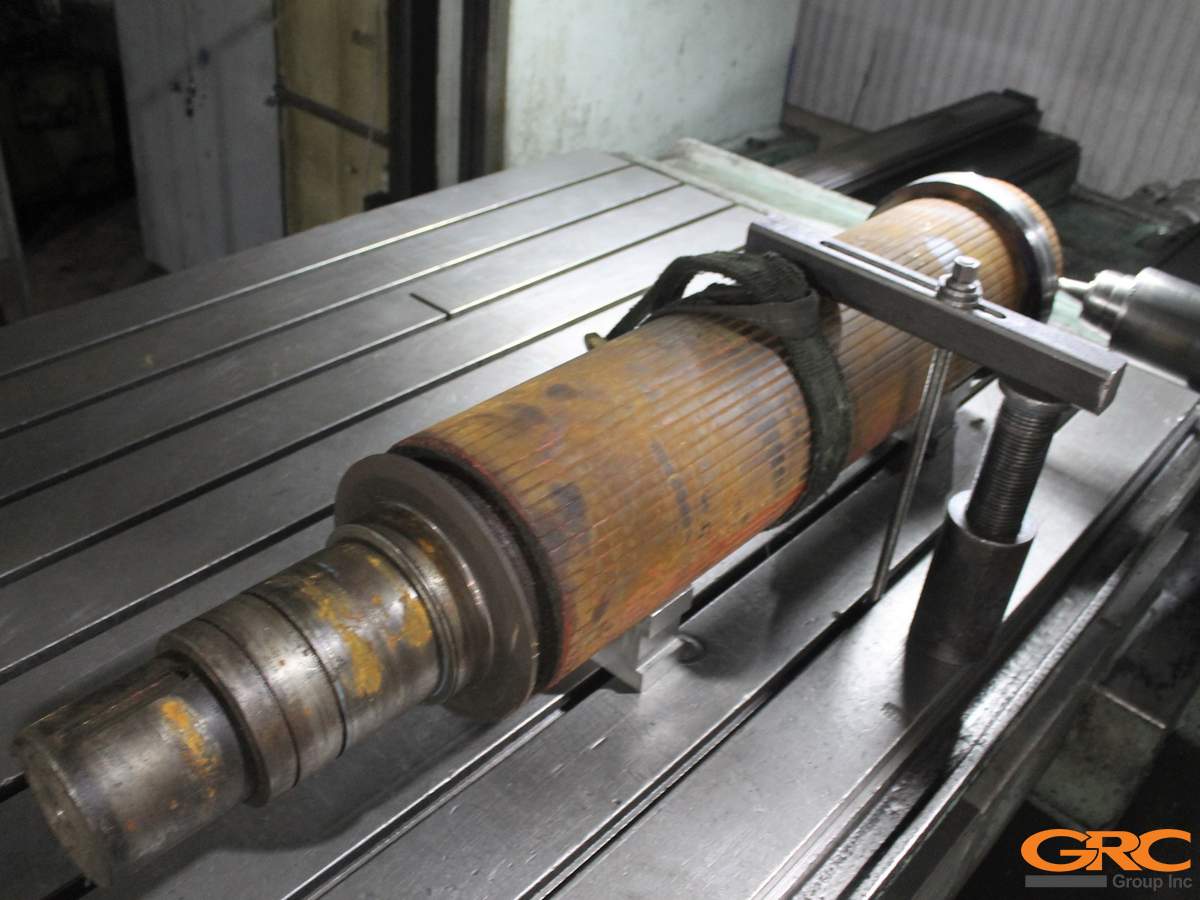

— Изготовление рифли на валу, отгрузка заказчику.

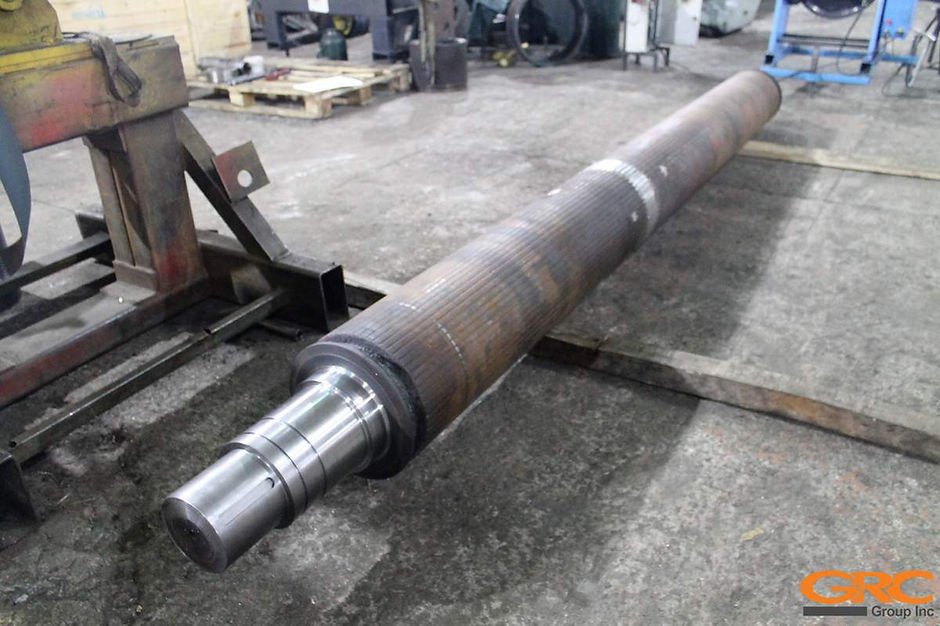

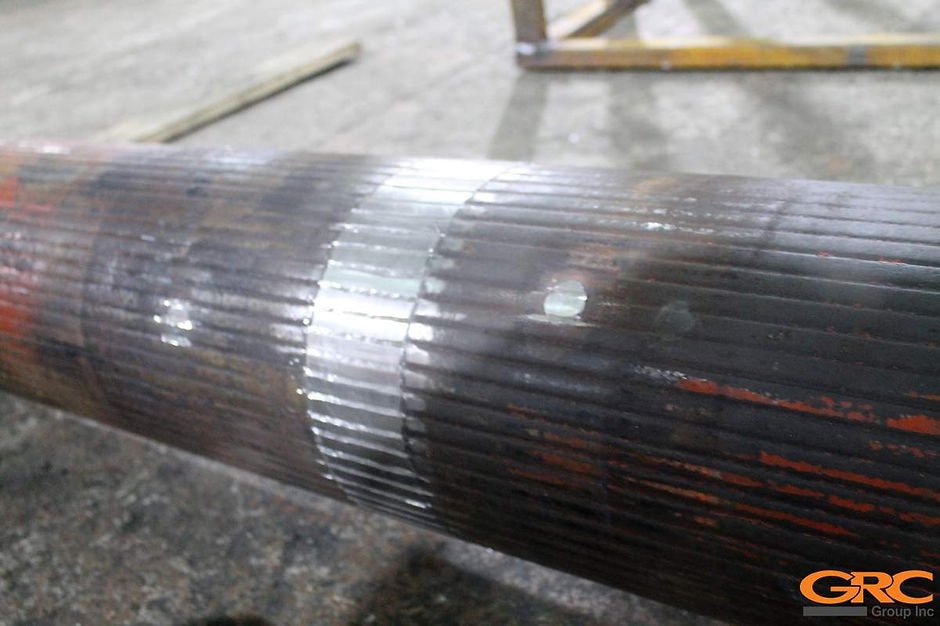

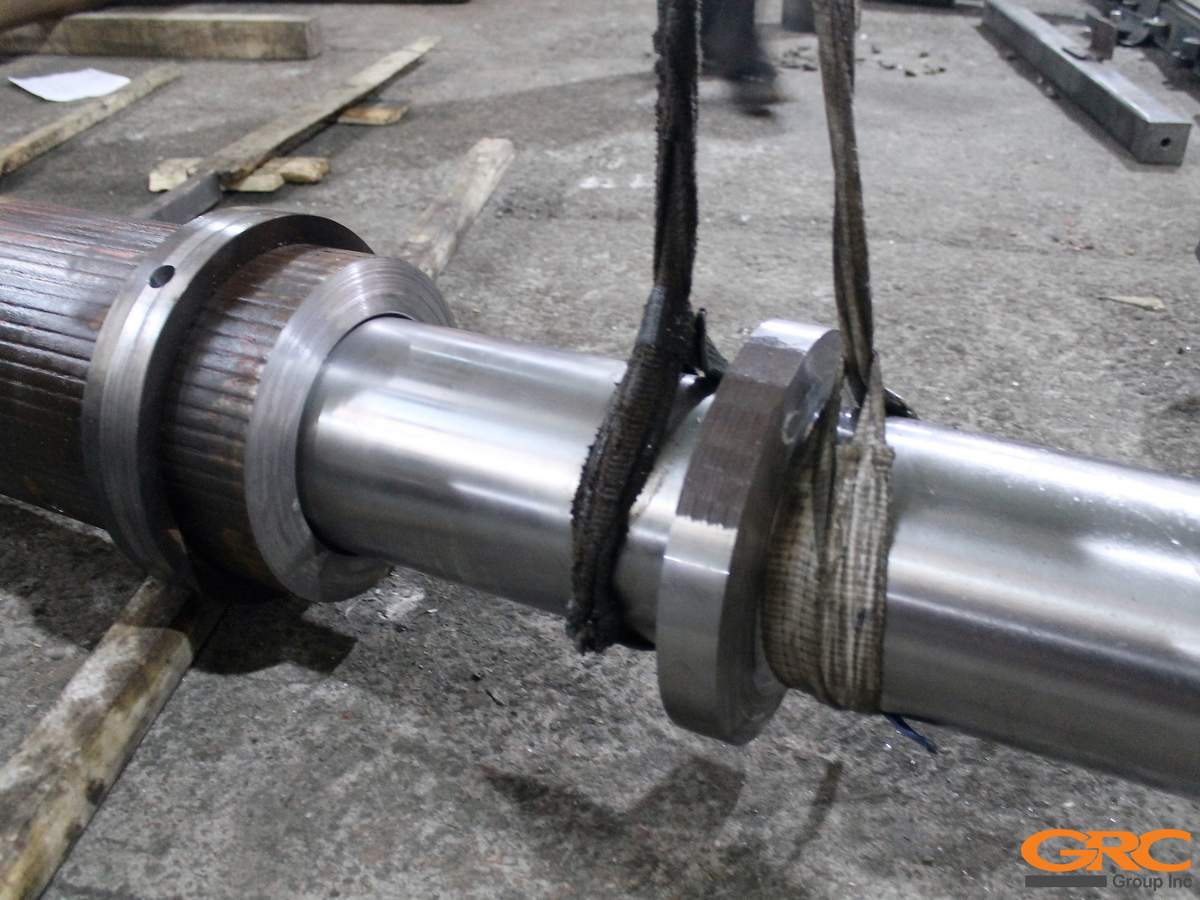

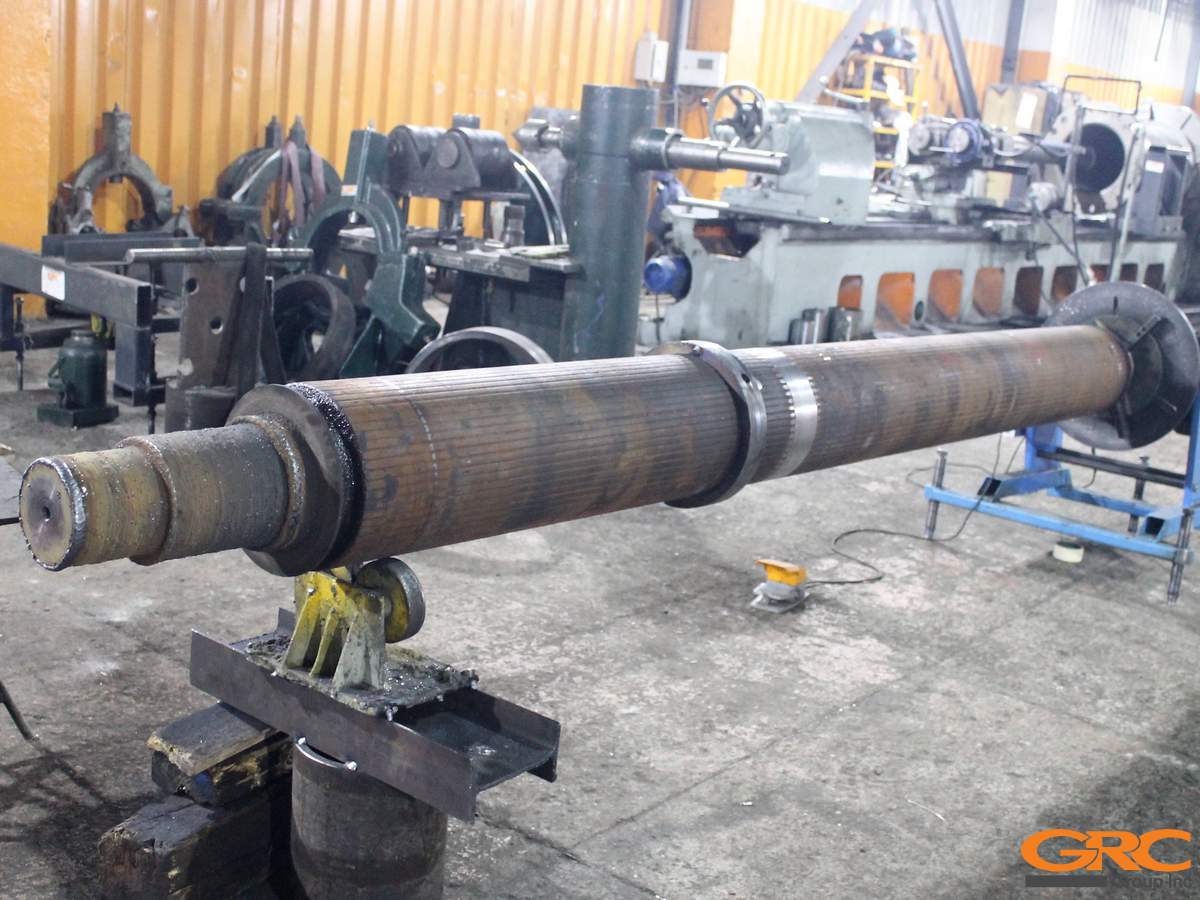

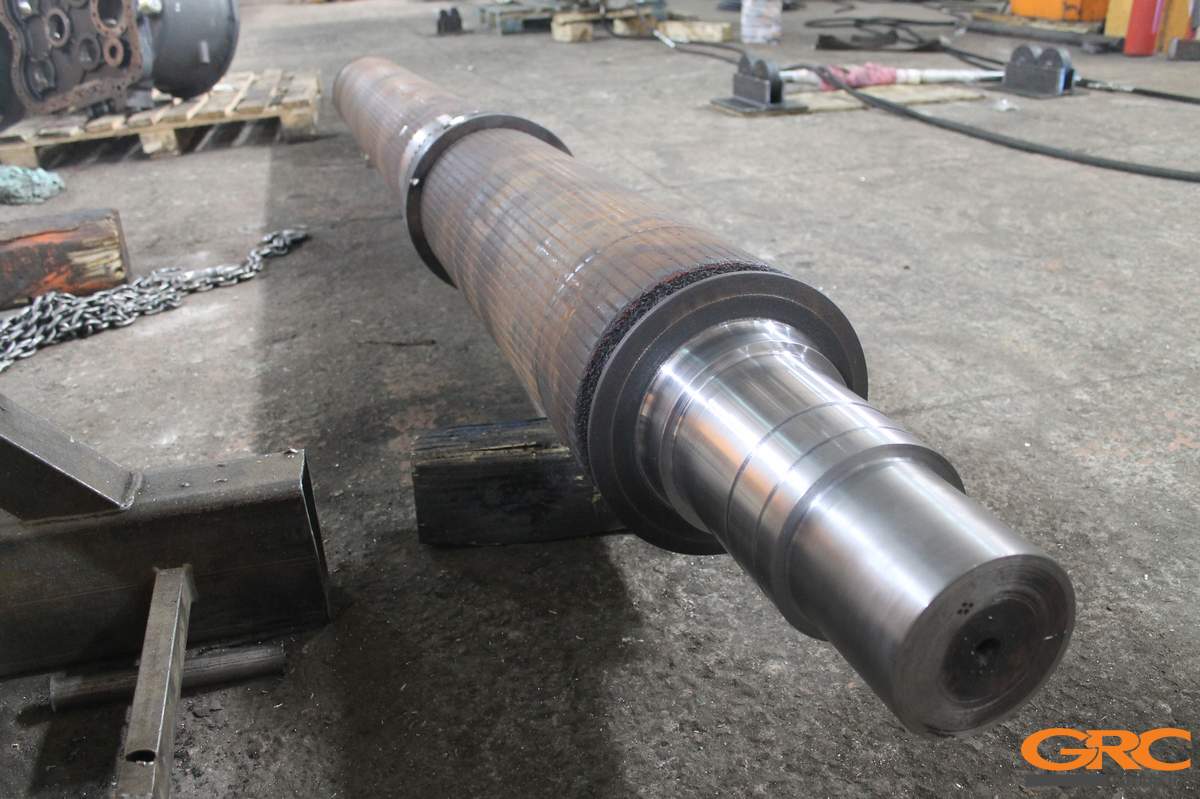

Полый вал после ремонта:
