Ремонт сукноведущих валов: полная замена цапф с двух сторон

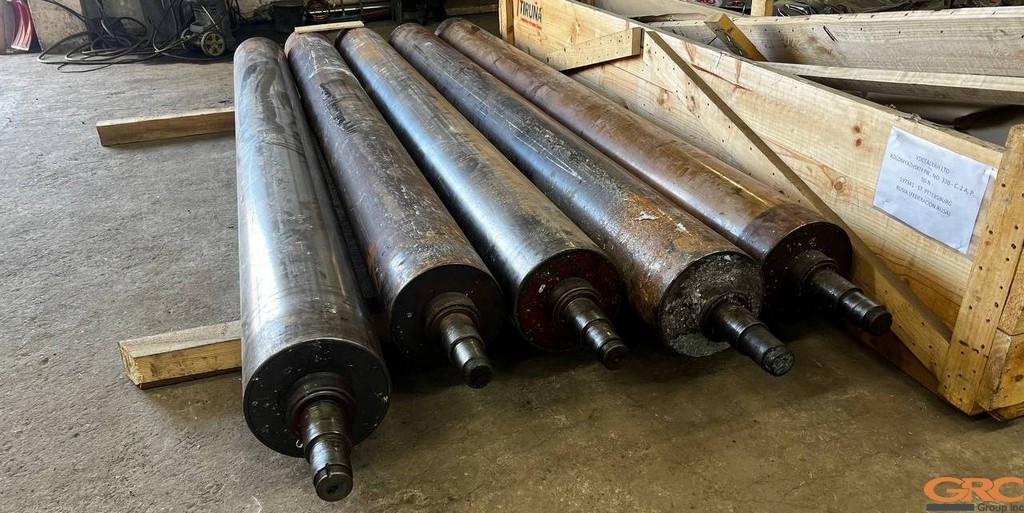

Мы получили заказ на комплексный ремонт сукноведущих валов, требующих восстановления функциональности путем полной замены изношенных цапф с обеих сторон.

Наша задача:
Обеспечить полное восстановление геометрии и несущей способности цапф.

Наше решение:
Для выполнения этих работ мы использовали токарный винторезный станок, позволяющий достичь необходимых параметров обработки. Ключевым этапом стала запрессовка новых цапф, выполненная по специально разработанной технологии, обеспечивающей прочное и надежное соединение. Особое внимание уделялось защите рабочей поверхности вала (например, обрезиненных, гальванических или других видов покрытий) в процессе изготовления и монтажа цапф, для чего применялась специализированная оснастка.

Этапы ремонта сукноведущих валов:

1. Инженерная проработка: детальный анализ конструкторской документации и разработка чертежей для изготовления новых хвостовиков (цапф), с учетом требуемых допусков и материалов.

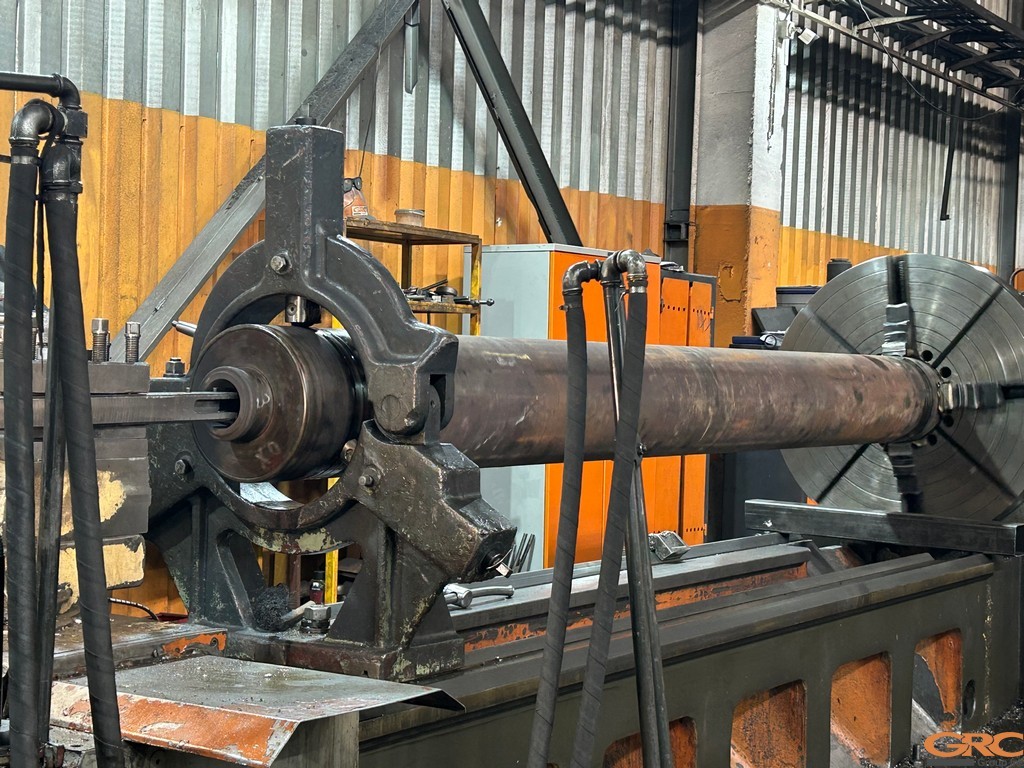

2. Подготовка валов: поочередная, прецизионная установка и выверка каждого вала на токарно-винторезном станке с использованием защитной оснастки.

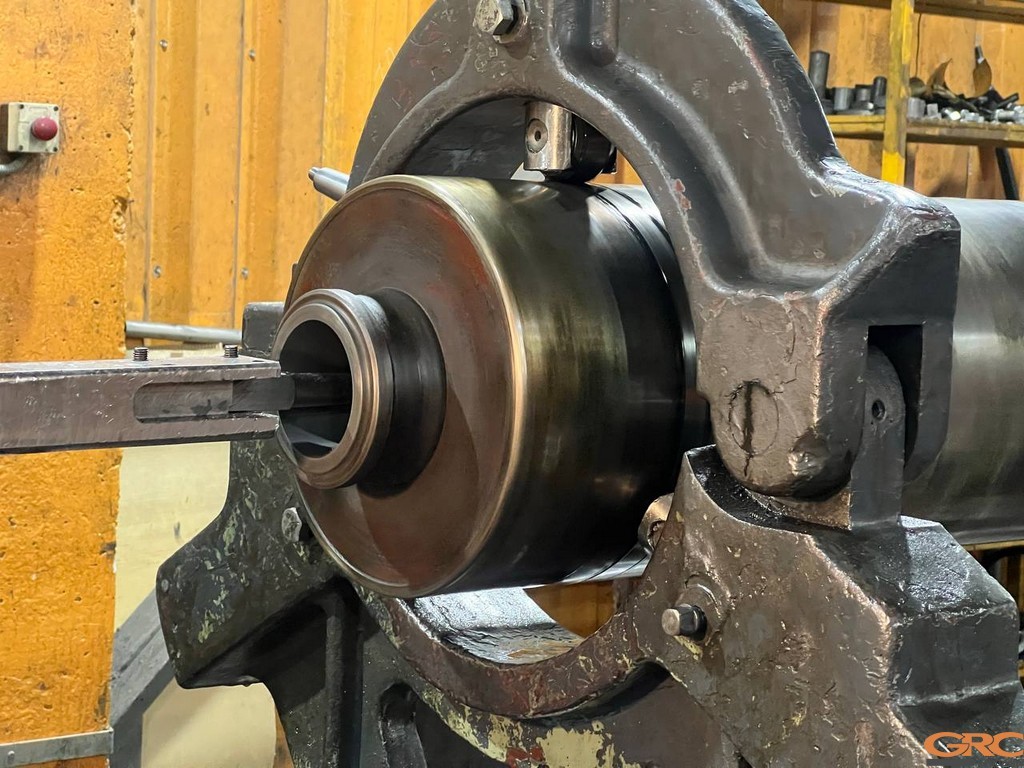

3. Механическая обработка: высокоточная расточка изношенных посадочных мест в теле вала под новые цапфы, с соблюдением строгих допусков.

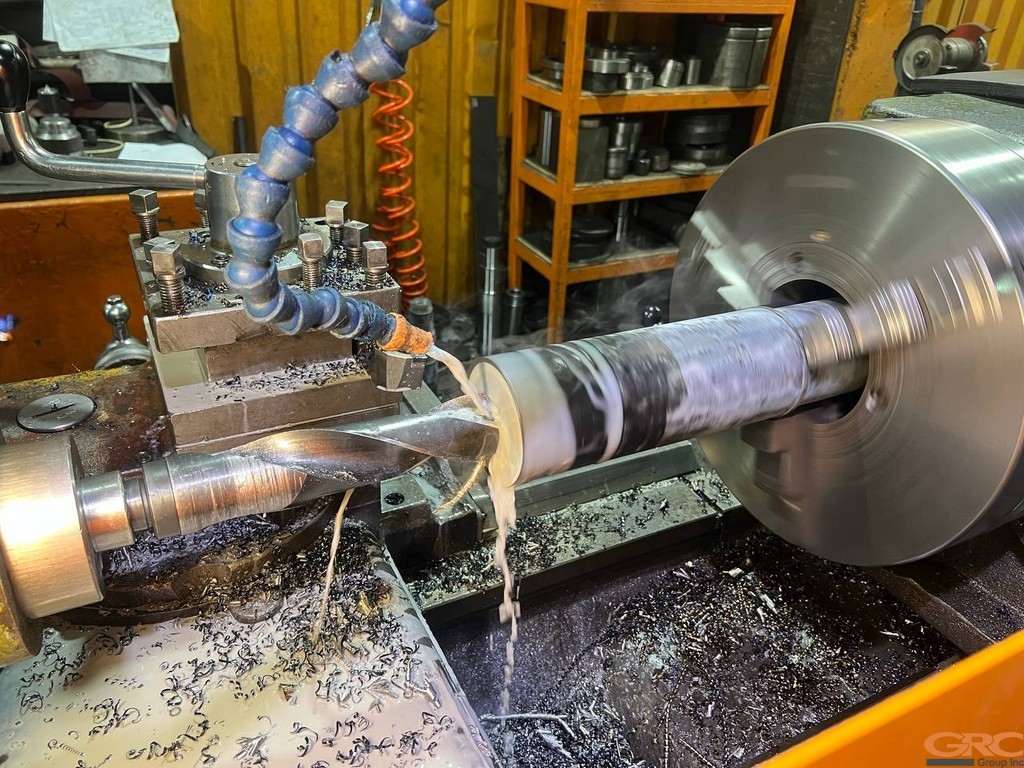

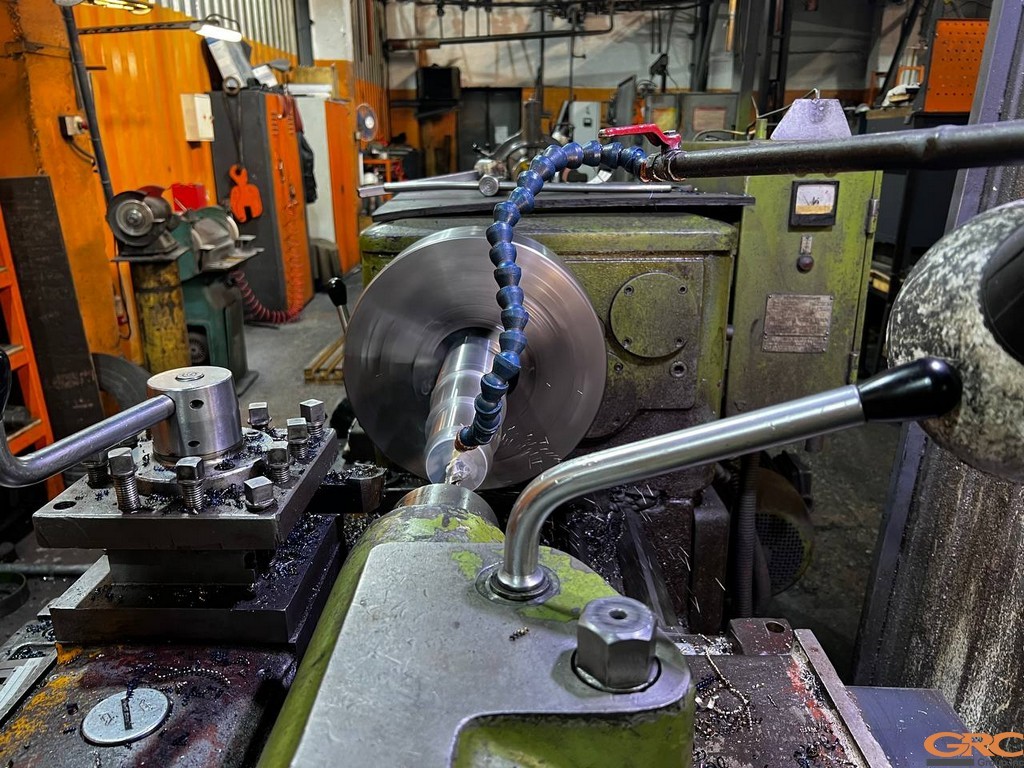

4. Изготовление новых цапф: производство новых цапф из соответствующего материала, обеспечивающее заданные геометрические параметры и качество поверхности.

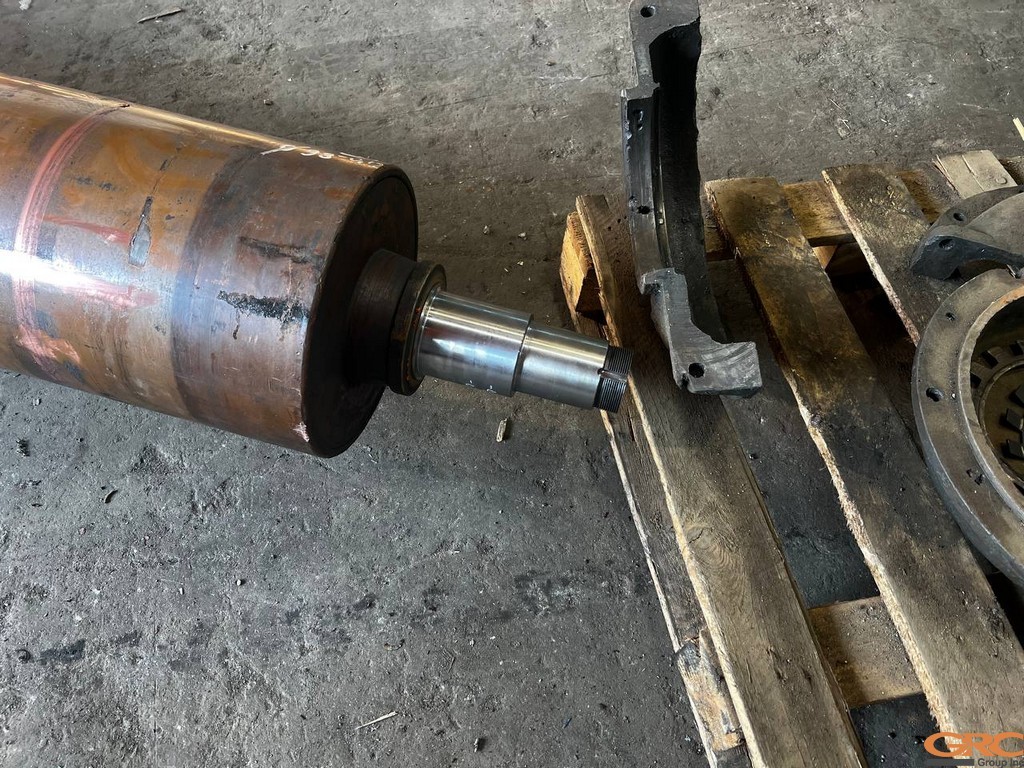

5. Монтаж цапф: контролируемая запрессовка новых цапф в подготовленные посадочные места валов с применением нашей отработанной технологии, гарантирующей надежное соединение.

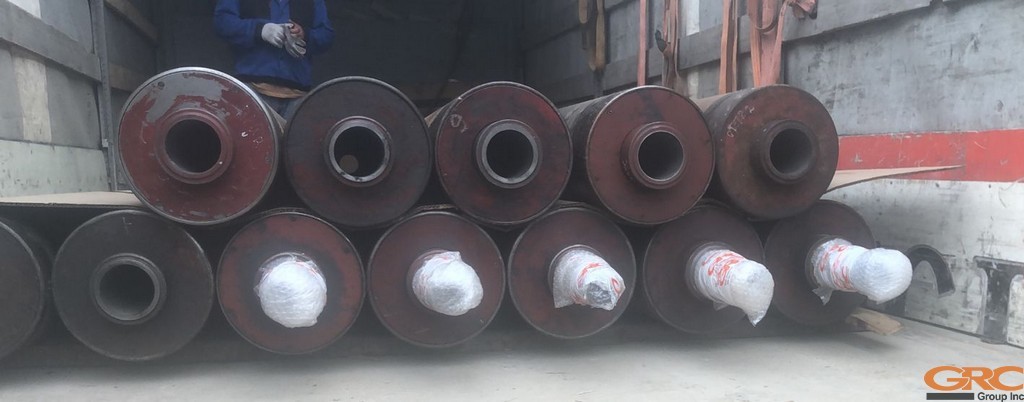

6. Финальный контроль и сдача: тщательный выходной контроль всех параметров отремонтированных валов на соответствие проектным требованиям, подготовка к отгрузке и передача заказчику.
