Ремонт коленно-рычажного механизма узла вырубки термоформовочной машин


16159

К нам в ремонт поступила термоформовочная машина RDK 72.

Задача: восстановить коленно-рычажный механизм узла вырубки и изготовить новые запчасти.

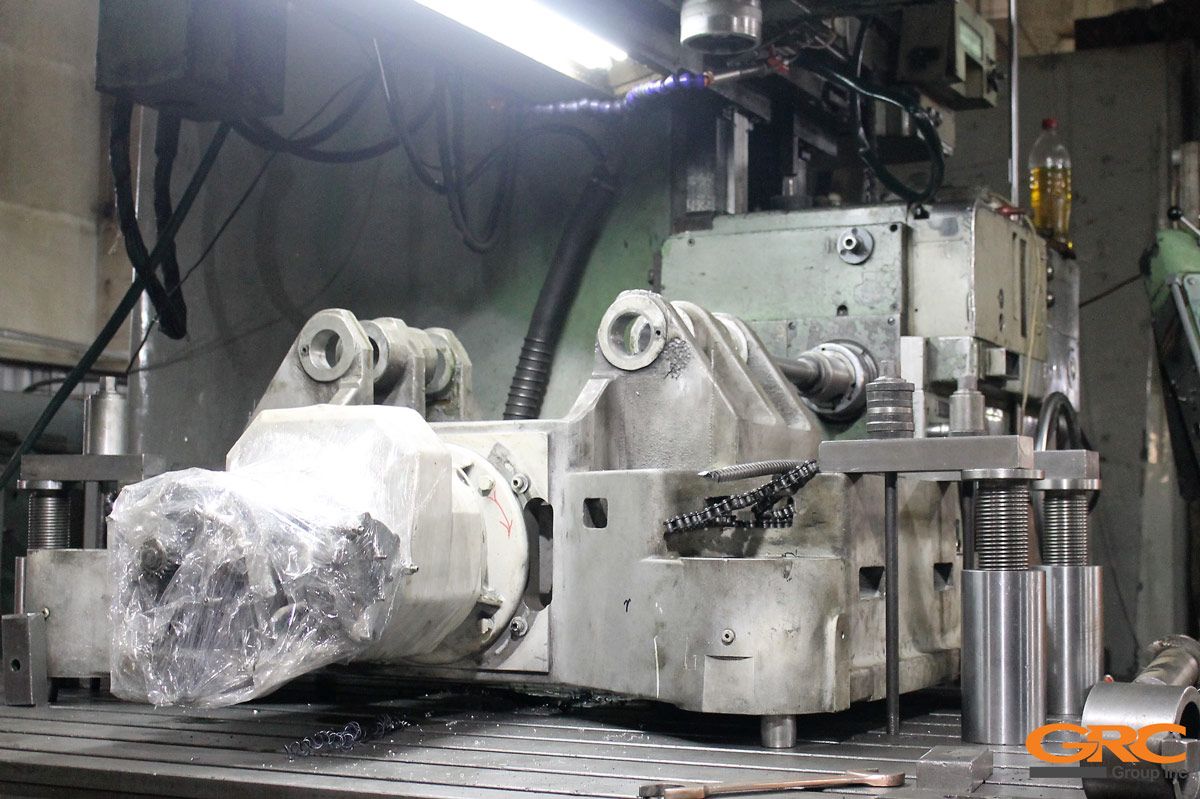

Термоформовочная машина RDK 72

В рамках данного проекта по ремонту термоформовочной машины были произведены следующие работы:

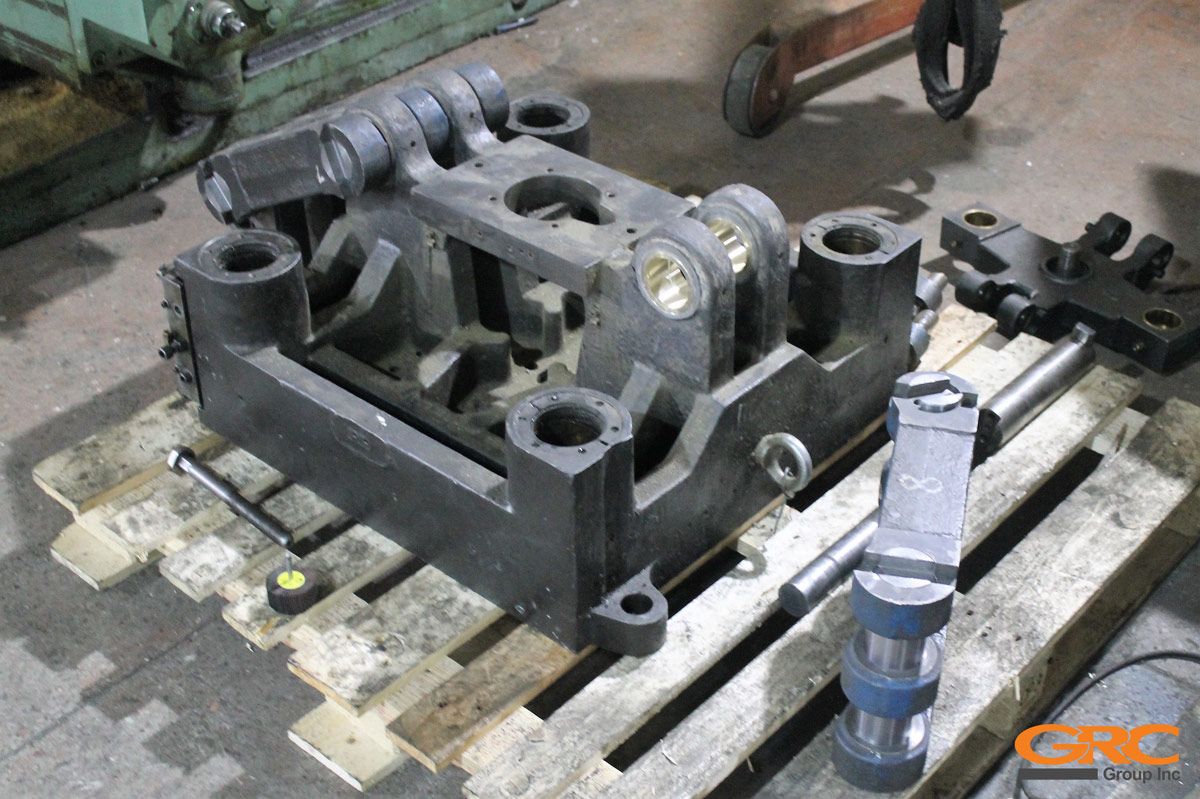

1. Разборка узла вырубки: демонтаж верхнего и нижнего стола, направляющих колонн, выпрессовка втулок.

2. Проведение дефектовки всех элементов и узлов, проведение замеров, изготовление чертежей.

3. Изготовление новых бронзовых втулок (49 штук) и пальцев (16 штук).

4. Восстановление резьбы на направляющей колонне.

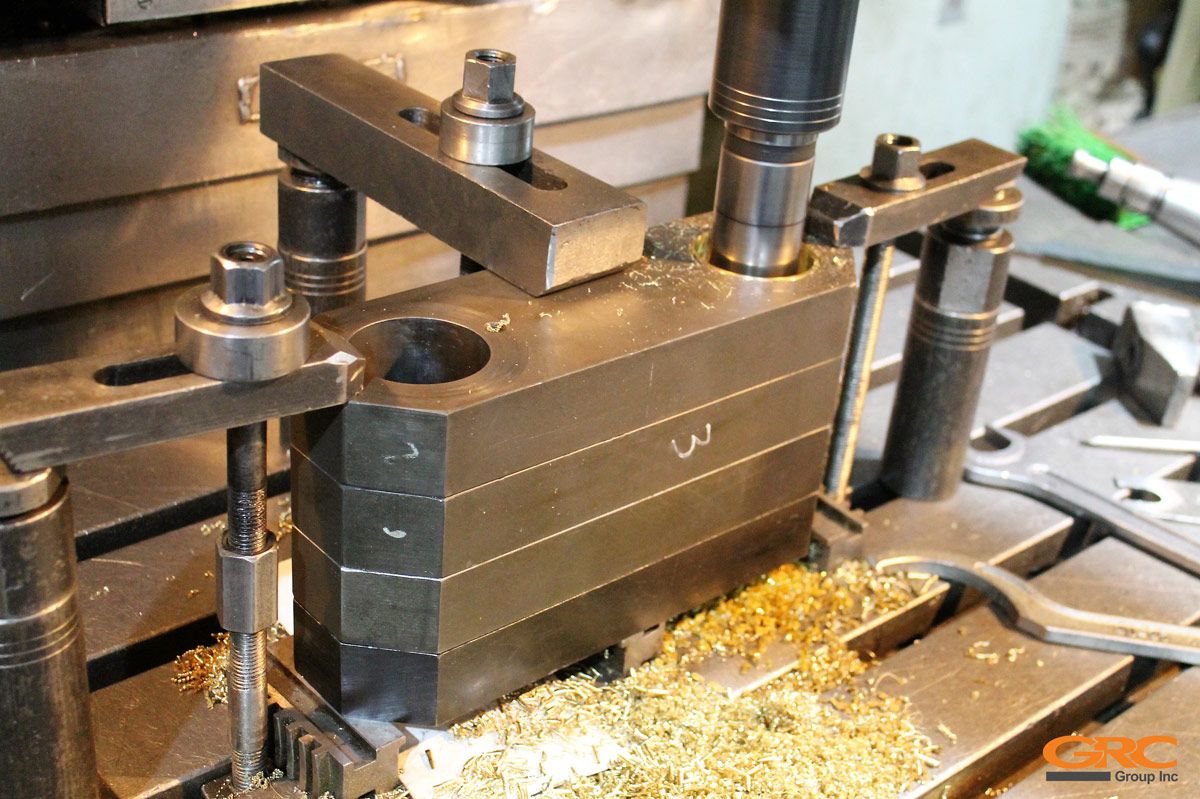

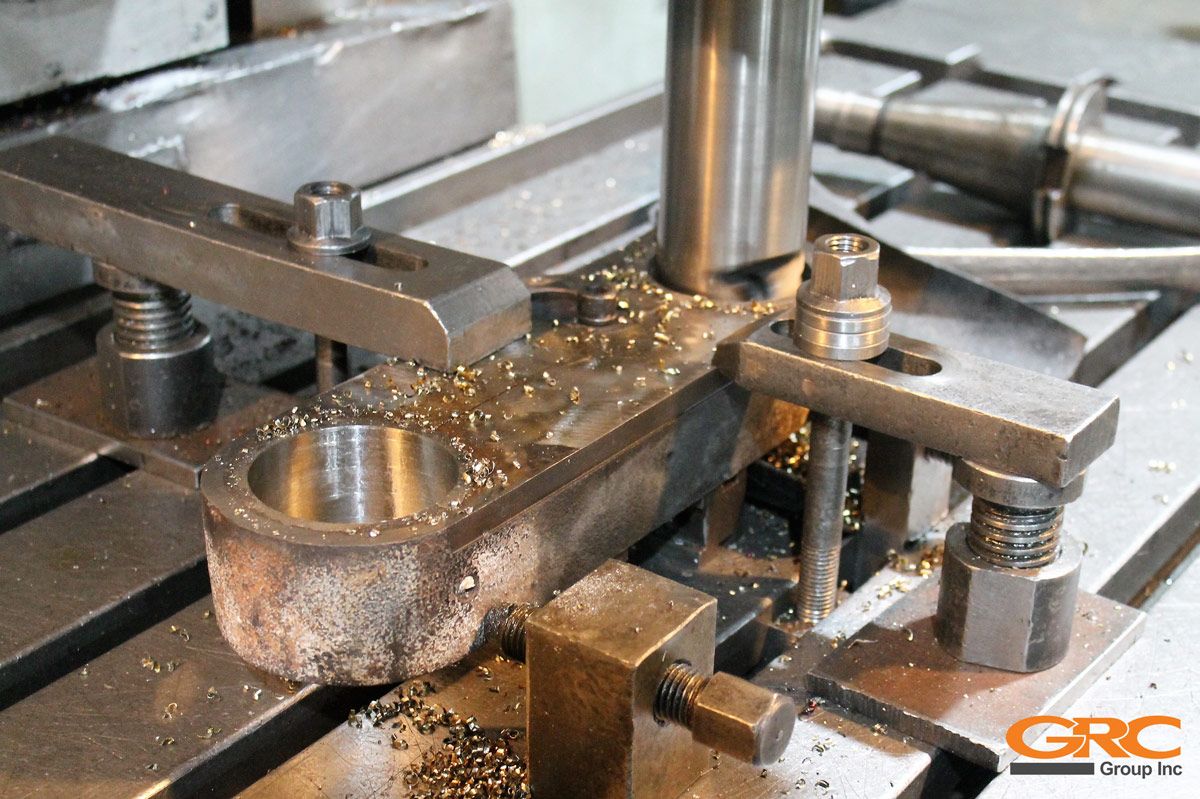

5. Соосная расточка всех рычагов.

6. Восстановление посадочных мест в плите нижнего стола.

7. Обратная сборка стола.Узел вырубки термоформовочной машины после ремонта:

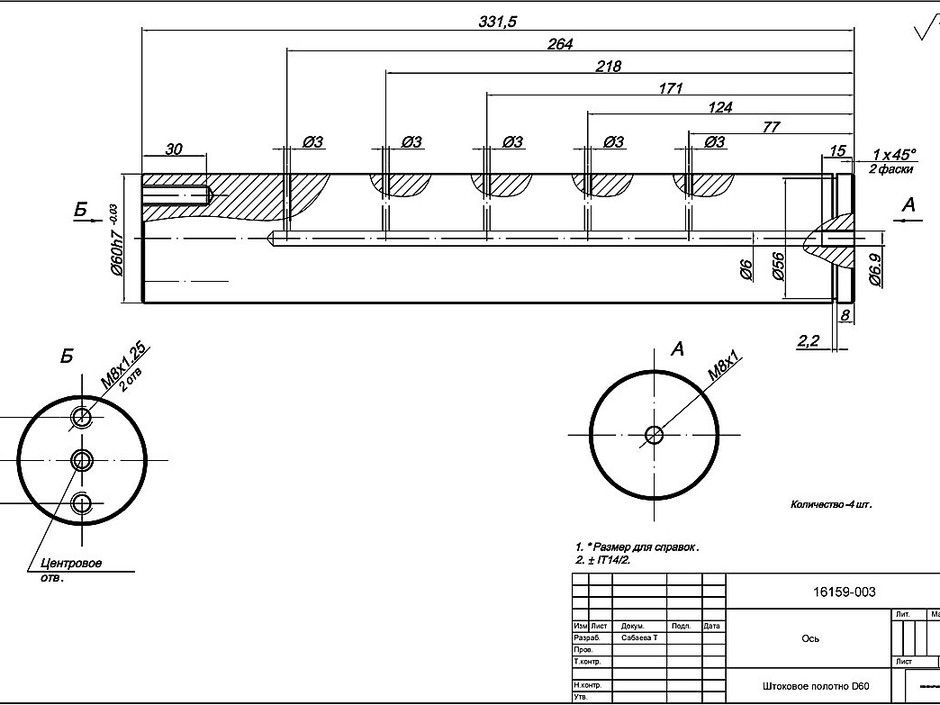

Ось
Ось

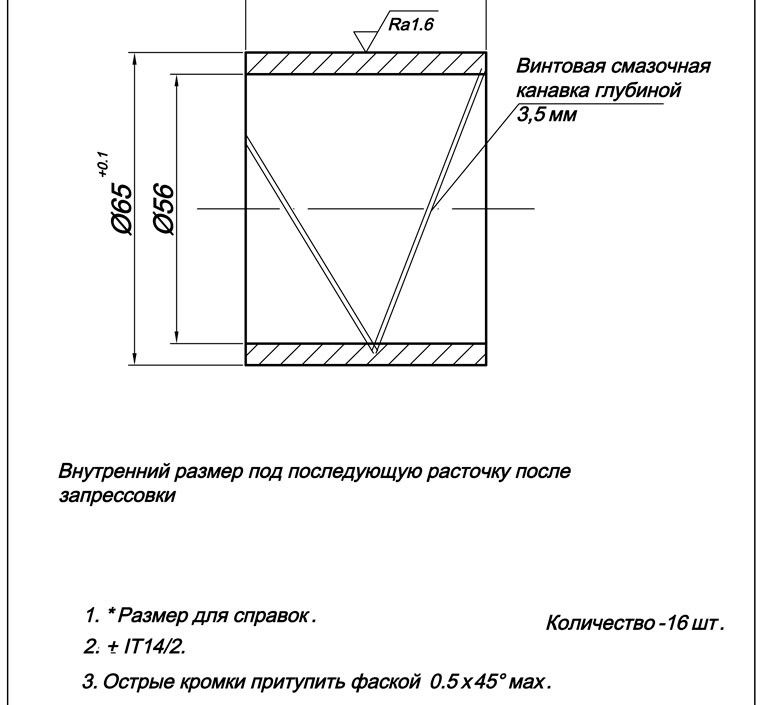

Втулка
Втулка

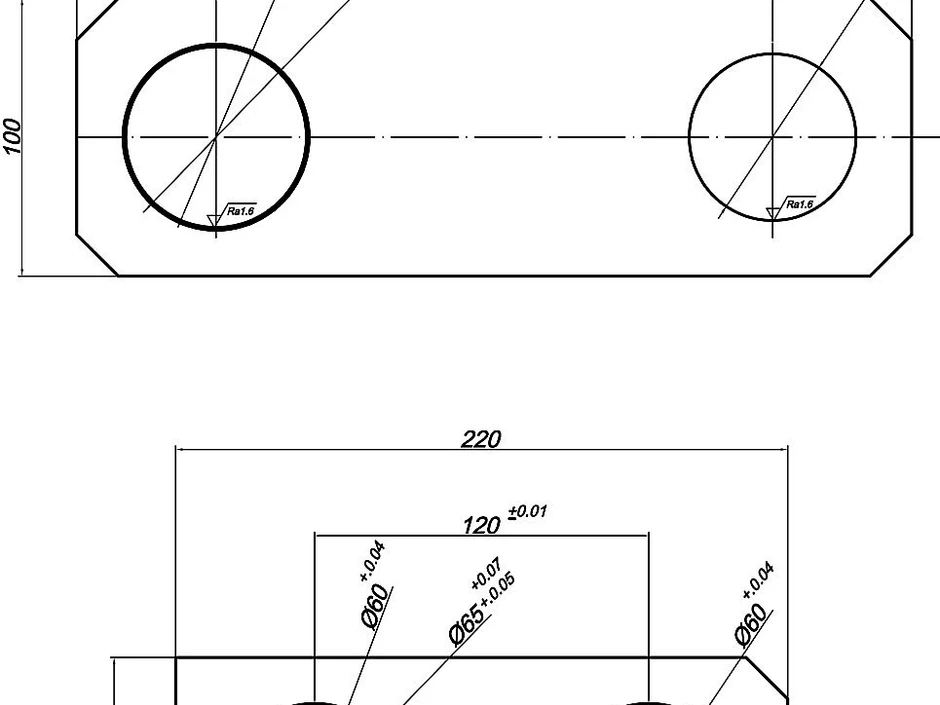

Линки
Линки

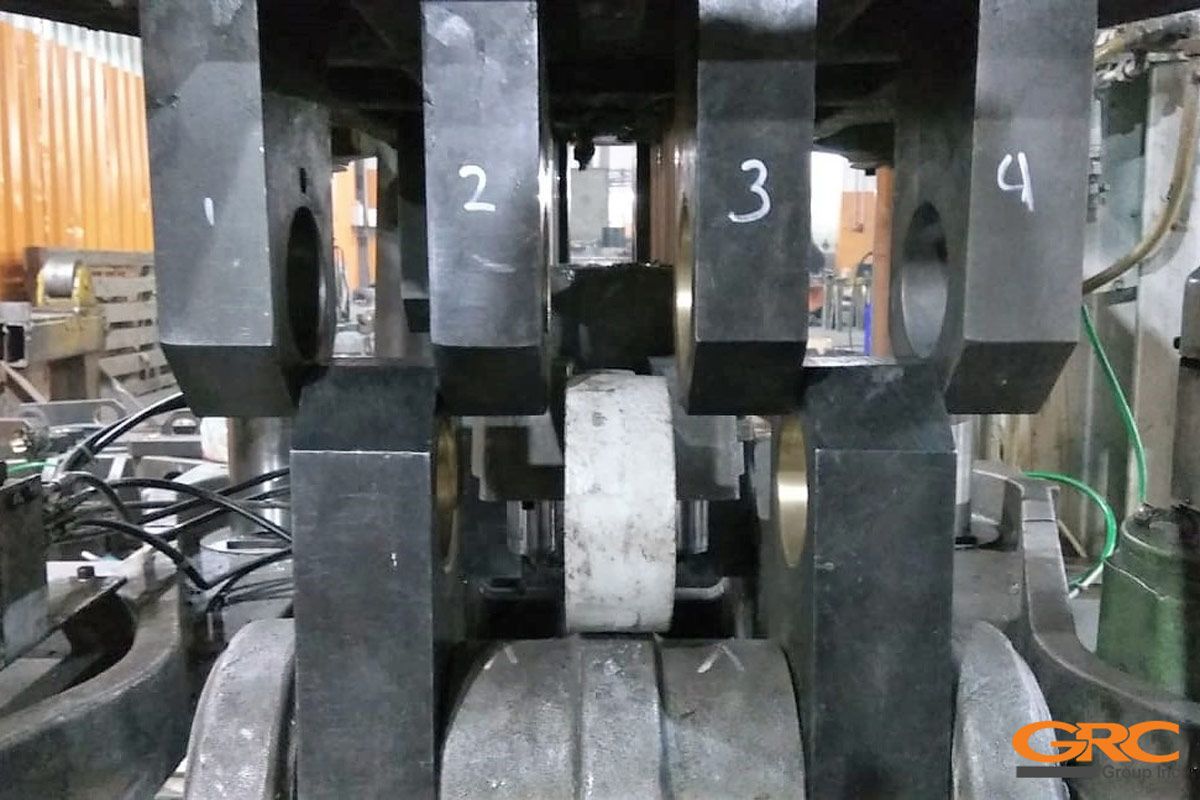

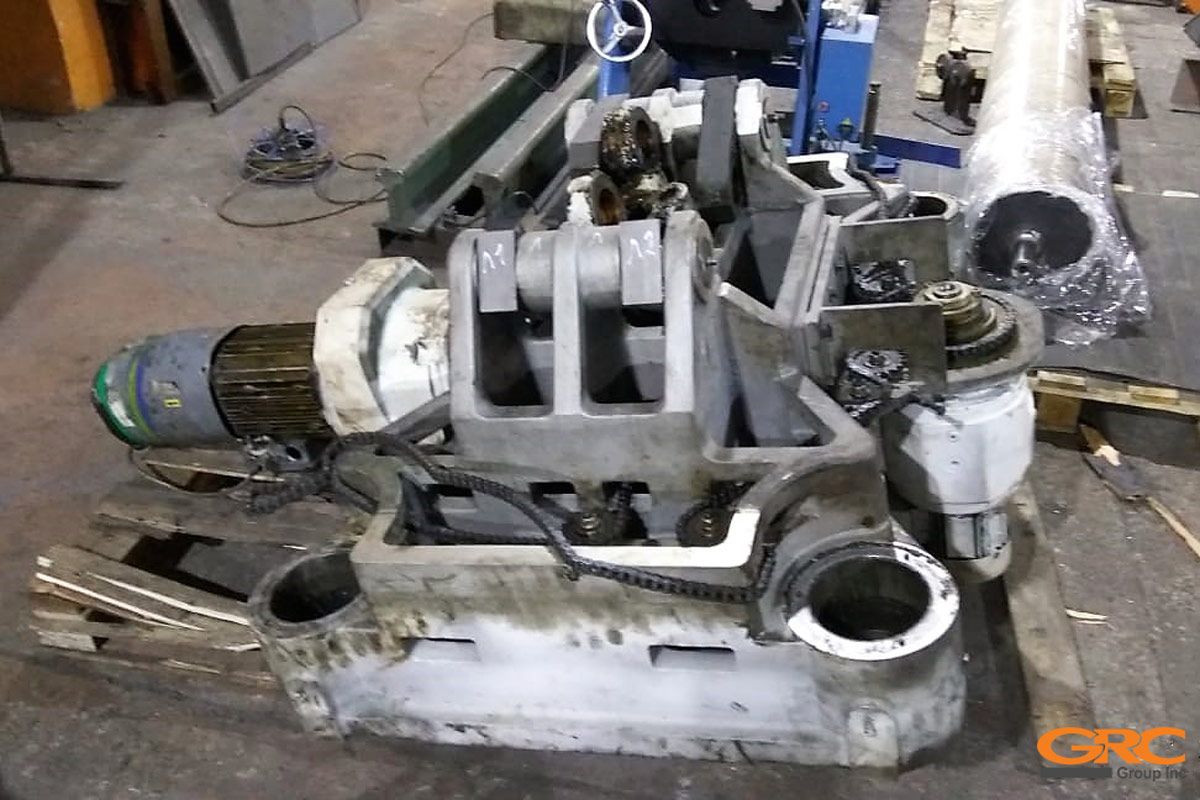

Узел вырубки термоформовочной машины после ремонта:

Узел вырубки термоформовочной машиныУзел вырубки термоформовочной машины

Автор: Стецов А.К.
