Глубокие повреждения рабочей поверхности ещё не всегда означают замену опорного ролика. После дефектовки такого узла от гипсоварочной печи мы восстановили его на стационарном производстве: заменили вал, собрали с новыми подшипниками и выполнили чистовую токарную обработку поверхности на ДИП-500.
Опорный ролик участвует в работе вращающегося барабана печи и воспринимает нагрузку через бандажное кольцо. Поэтому состояние его наружной поверхности напрямую влияет на стабильность вращения узла.

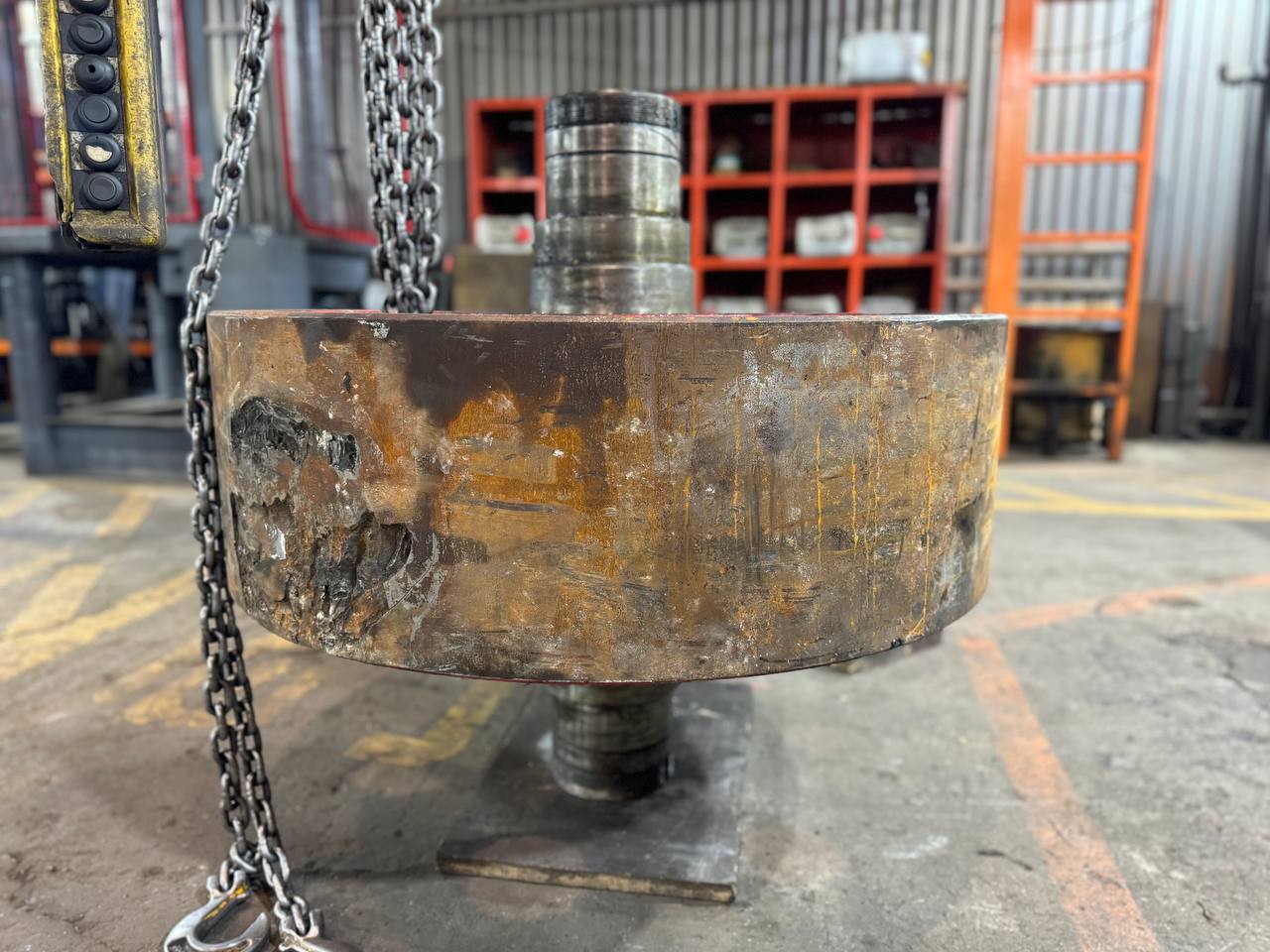

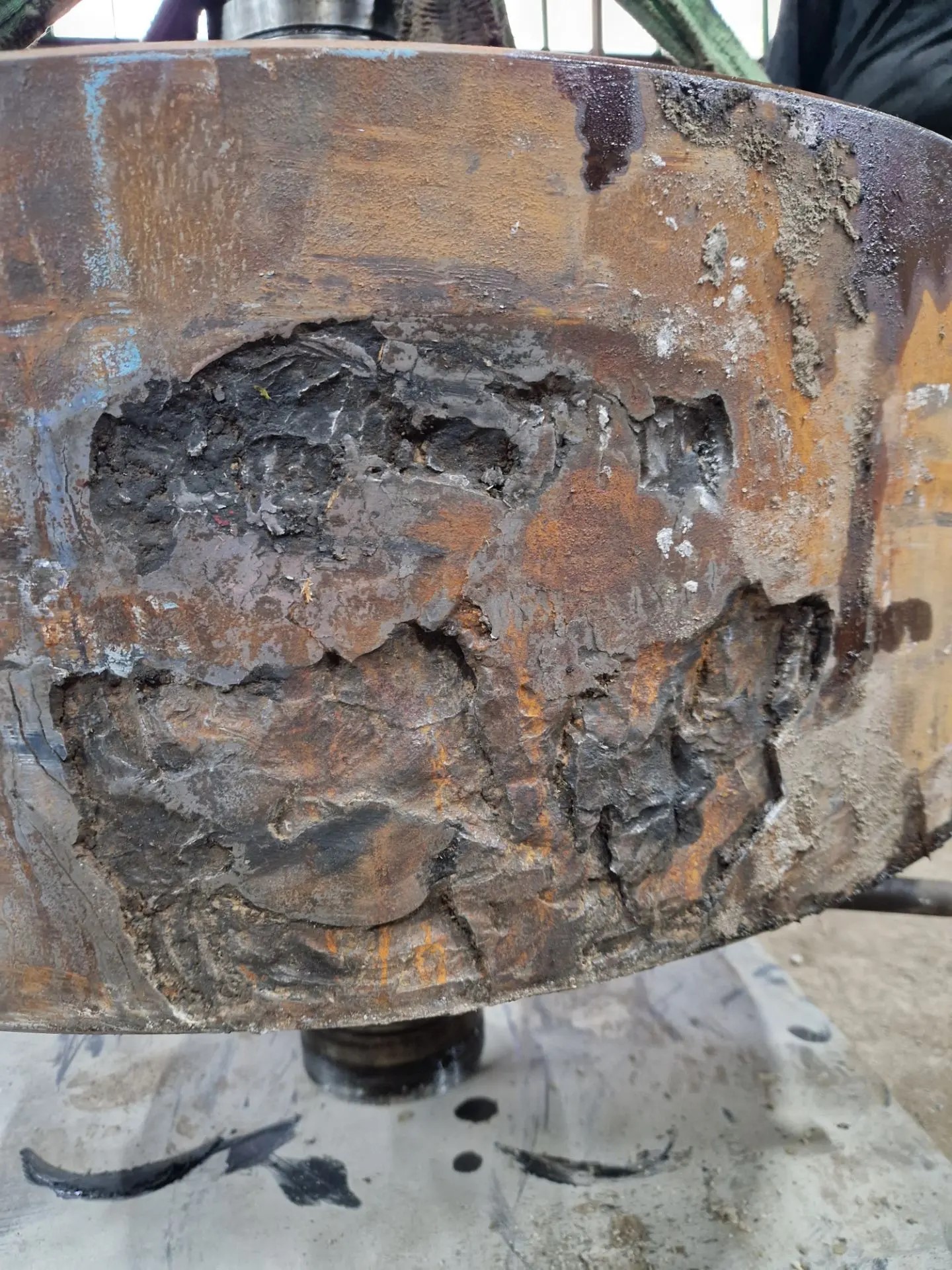

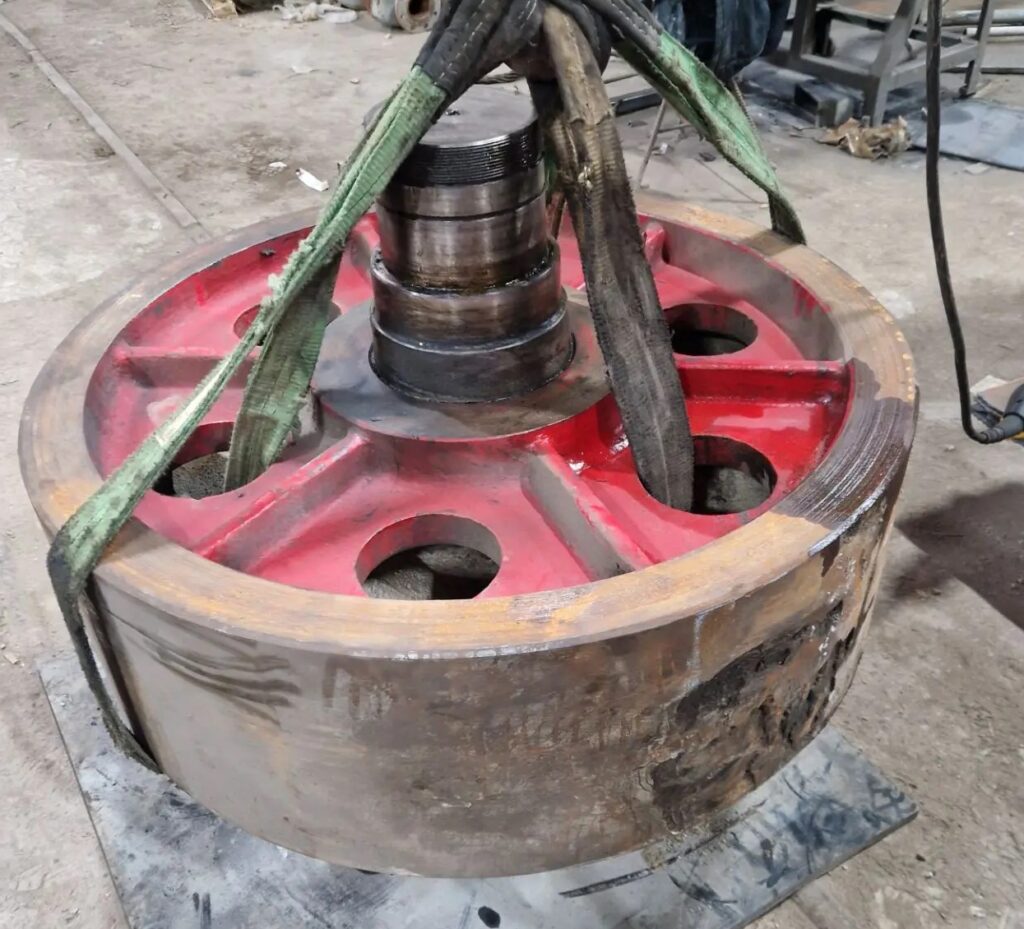

После поступления детали на наше производство конструктор провёл входной контроль. На бочке обнаружили глубокие локальные повреждения и значительную выработку. Дополнительно требовалось заменить вал.

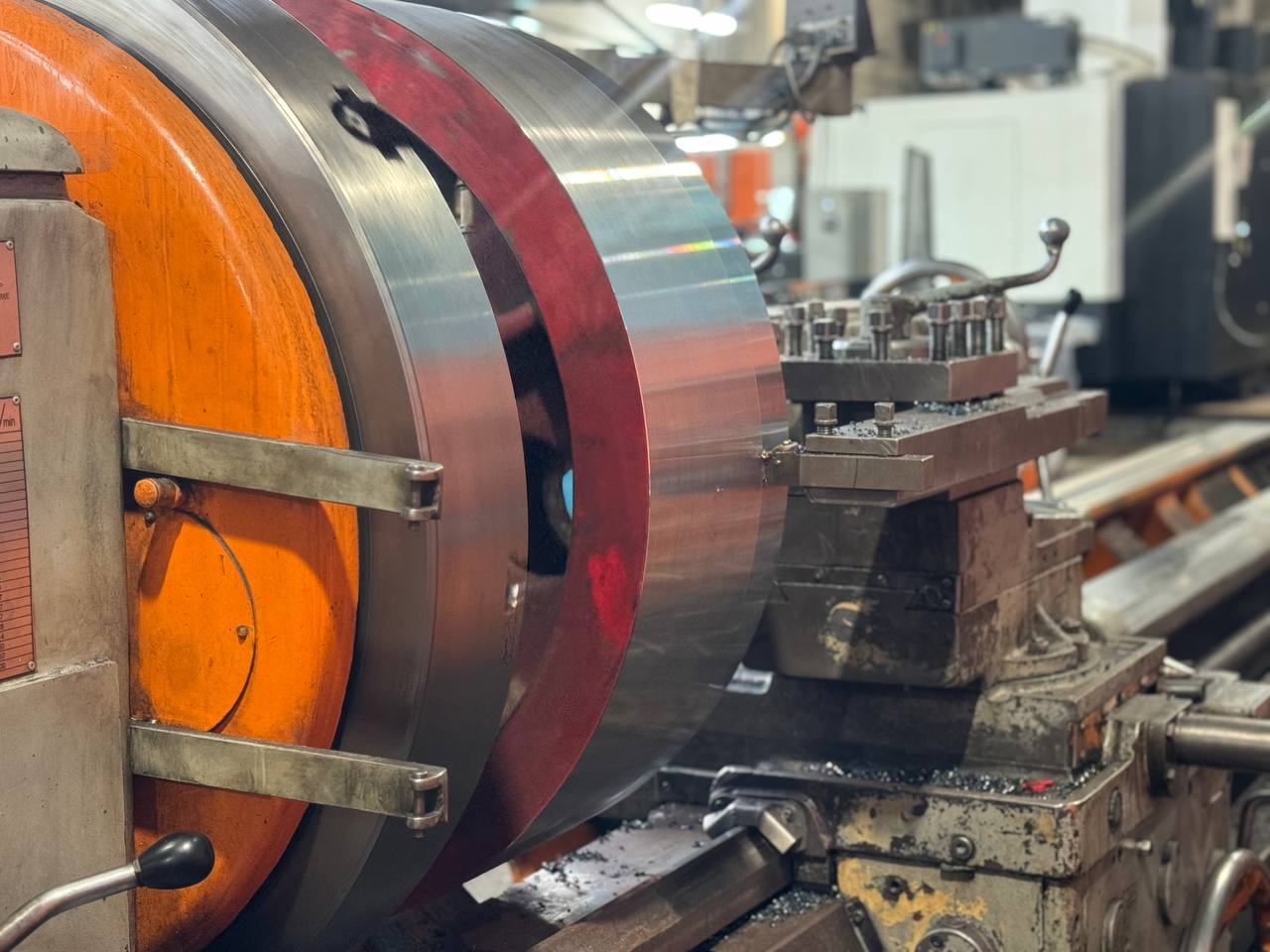

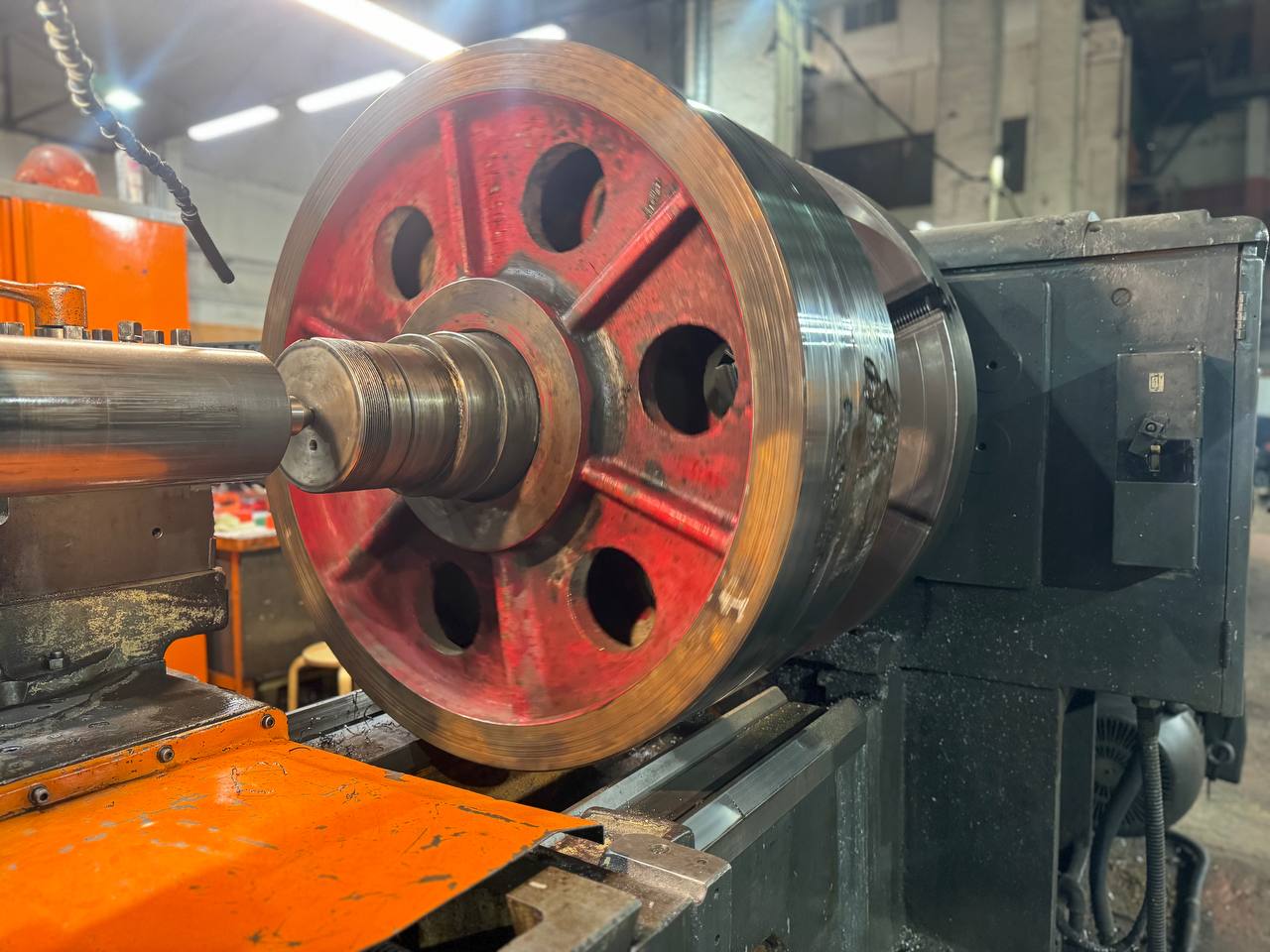

Сначала ролик установили на ДИП-500 и выполнили первичную токарную обработку рабочей поверхности, сняв слой металла с глубокой выработкой.

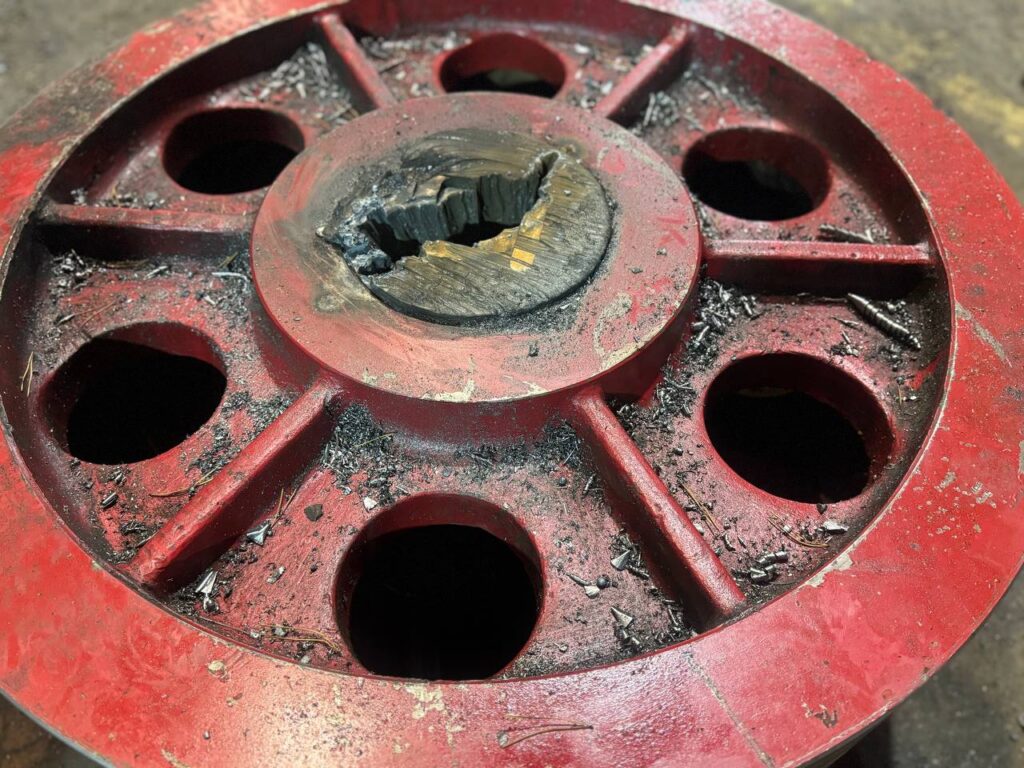

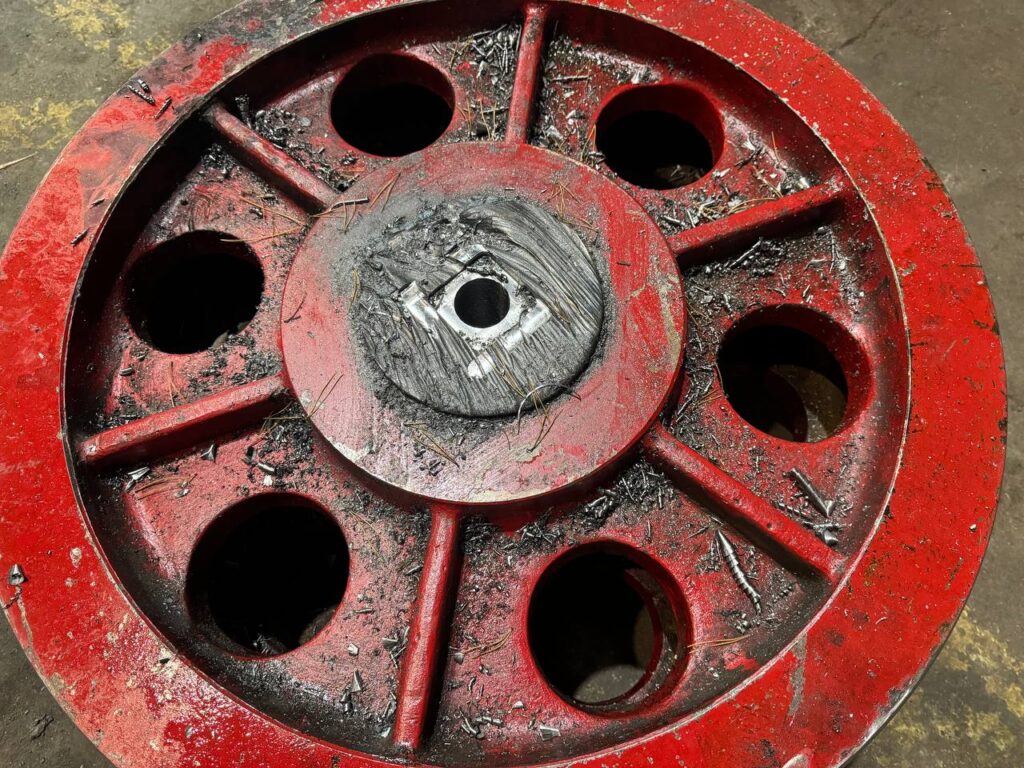

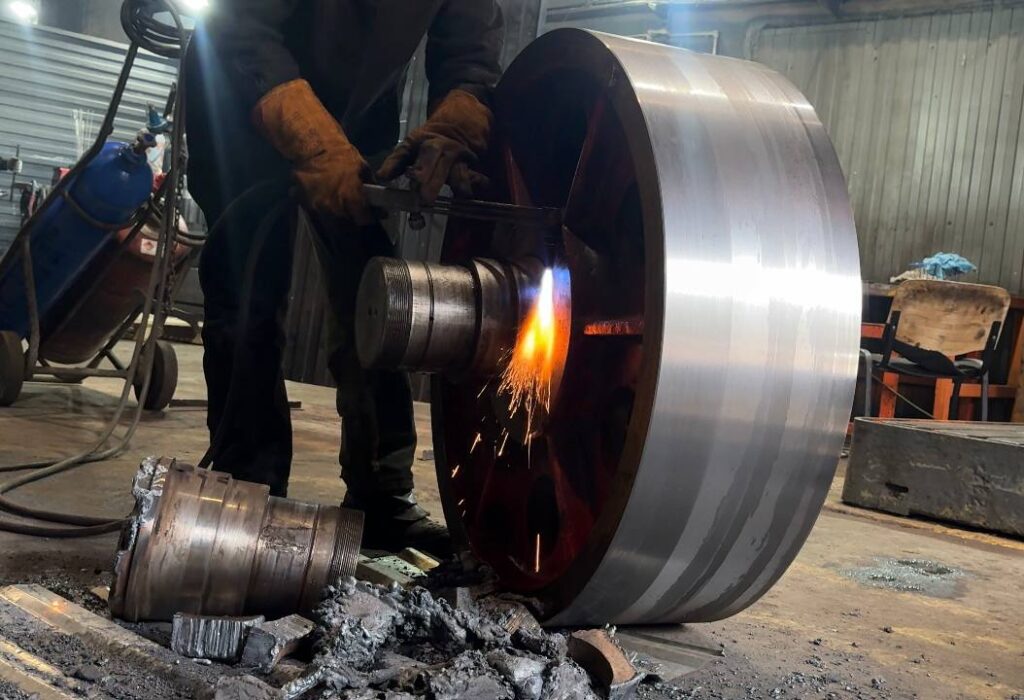

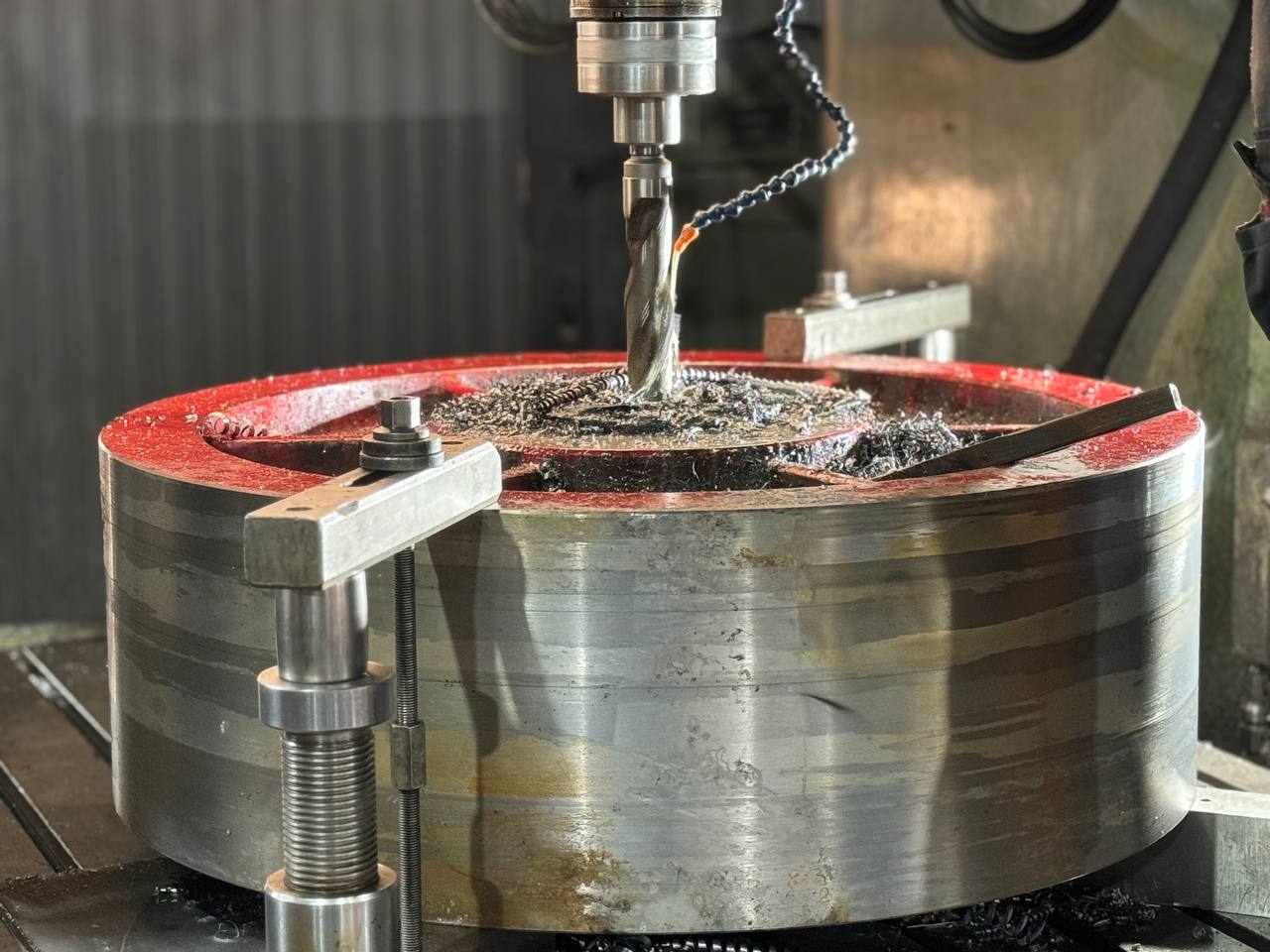

Затем демонтировали вал. Его остатки высверлили на координатно-расточном станке, после чего установили исправную ось.

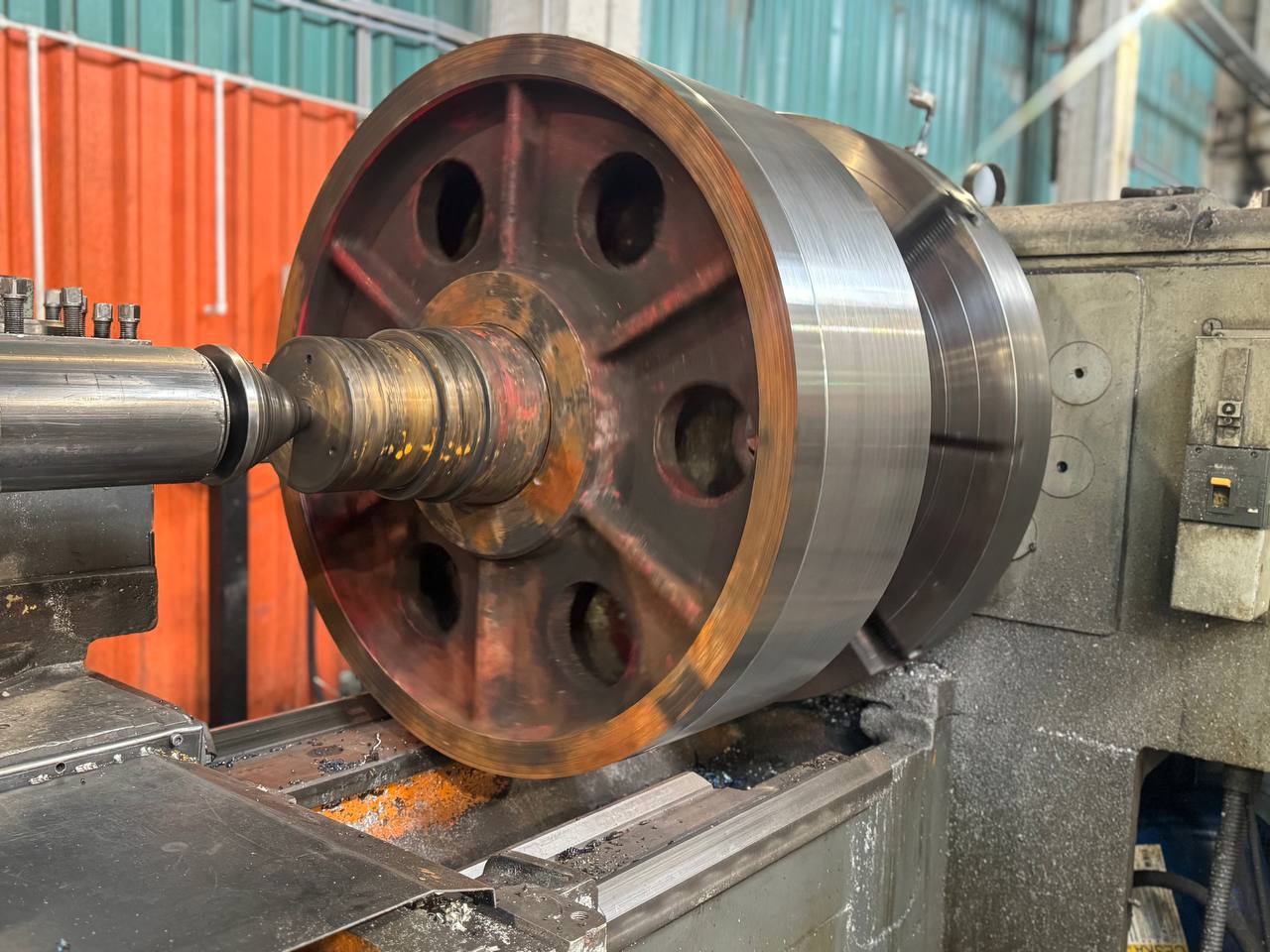

Далее ролик повторно поставили на токарный станок и выполнили чистовую обработку поверхности, окончательно сформировав цилиндрическую геометрию.

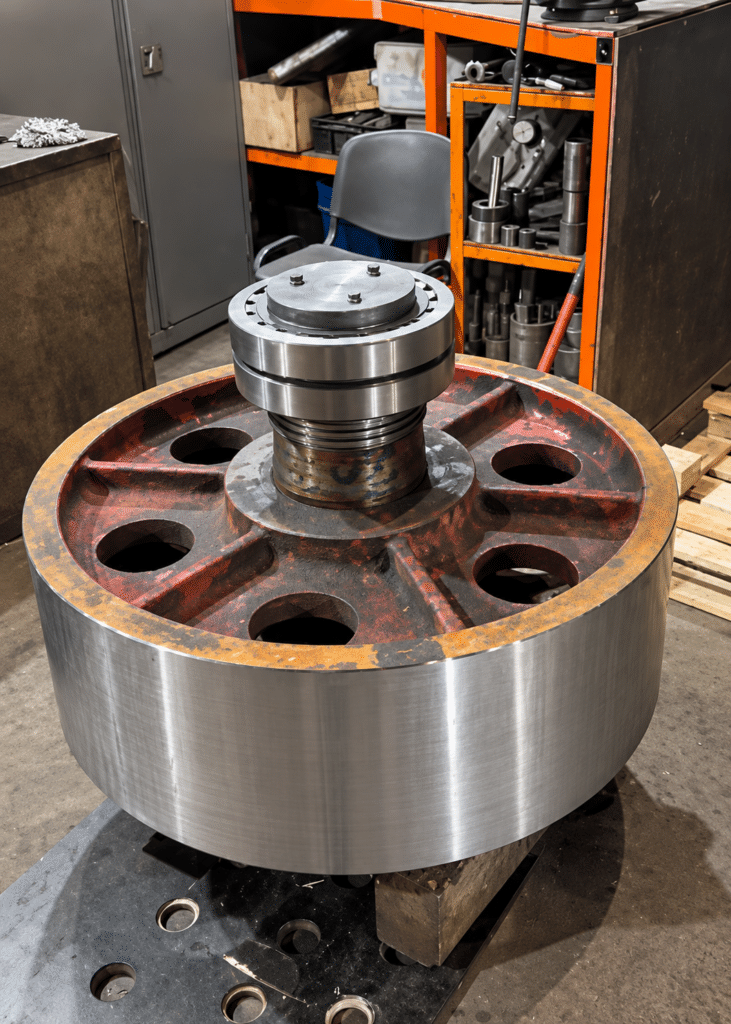

В завершение узел собрали с новыми подшипниками, предоставленными заказчиком.

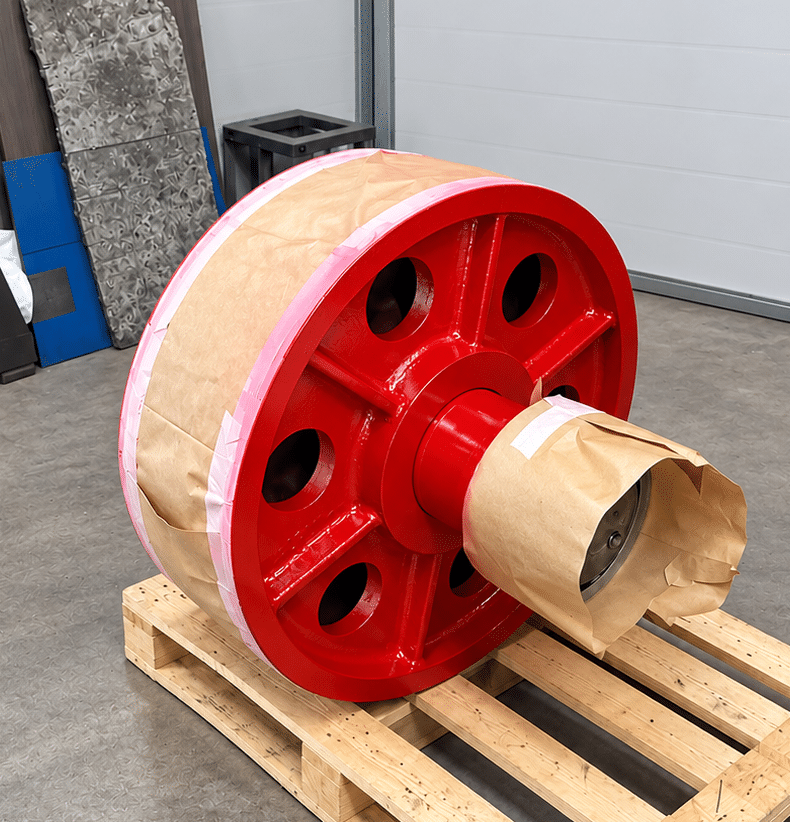

Опорный ролик восстановили без изготовления новой крупногабаритной детали. После замены вала, токарной обработки и сборки узел подготовили к дальнейшей эксплуатации в составе гипсоварочной печи.
Токарная обработка поверхности опорного ролика гипсоварочной печи
