Восстановление цапфы вала длиной 8600 мм

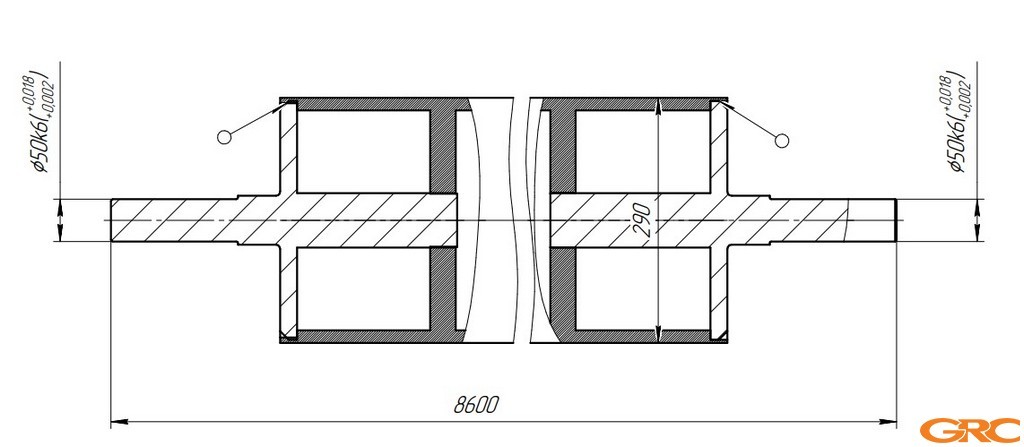

К нам поступил заказ на ремонт крупногабаритного вала длиной 8600 мм с рабочим диаметром шейки 290 мм.

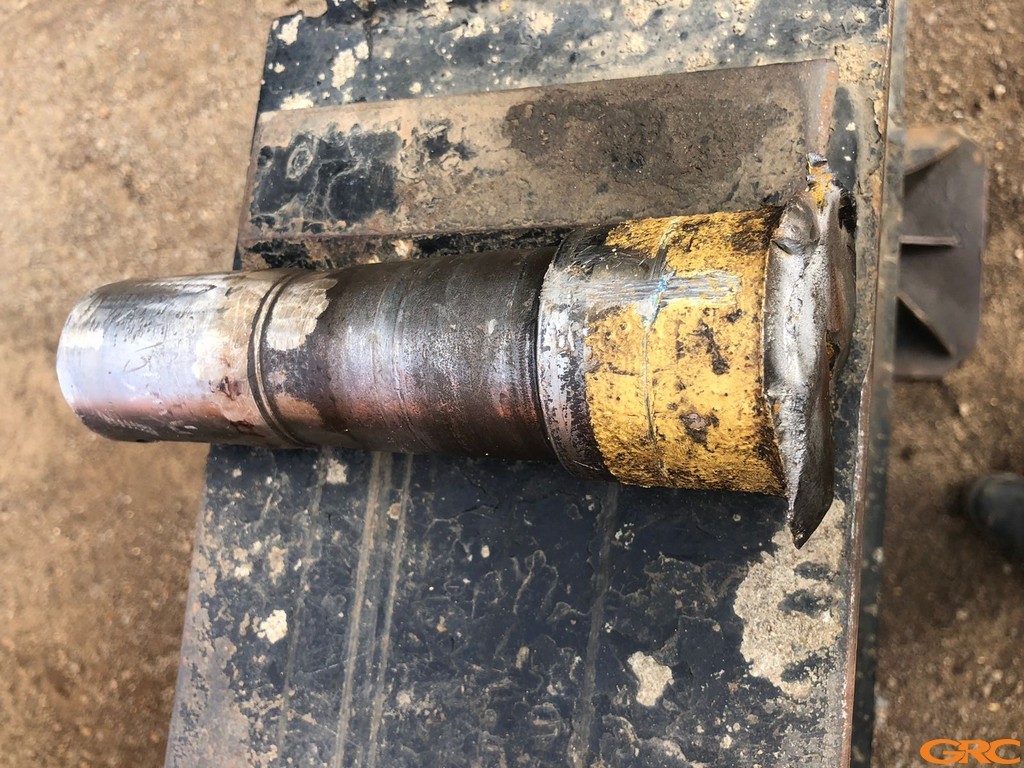

Основная проблема заключалась в критическом повреждении — сломе цапфы вала.

Наша цель:

Полное восстановление несущей способности и геометрической точности сломанной цапф, обеспечивающее надежную дальнейшую эксплуатацию вала.

Примененное решение:

Для обработки валов столь внушительных габаритов (8 метров в длину), требующих высокой точности, мы используем стационарное оборудование с расширенными возможностями. Наша производственная база оснащена станками, способными обрабатывать демонтируемые детали большой массы и протяженности.

Важно отметить: для случаев, когда демонтаж детали невозможен или экономически нецелесообразен, наша компания располагает собственными мобильными обрабатывающими комплексами, способными выполнять прецизионные работы непосредственно на объекте заказчика.

Этапы выполнения работ по ремонту цапфы вала:

1. Инженерная проработка и проектирование:

— Детальный анализ конструкторской документации вала.

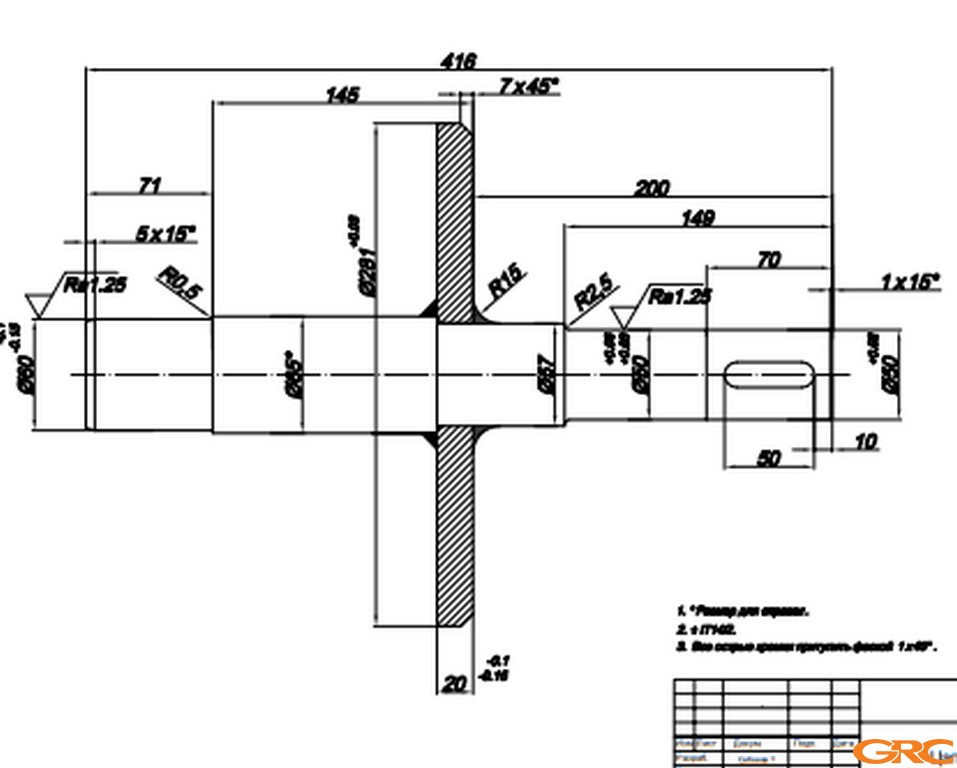

— Разработка технологии восстановления сломанной цапфы, включая проектирование новых компонентов (фланца и цапфы) с учетом требуемых нагрузок и допусков.

2. Подготовка вала к обработке:

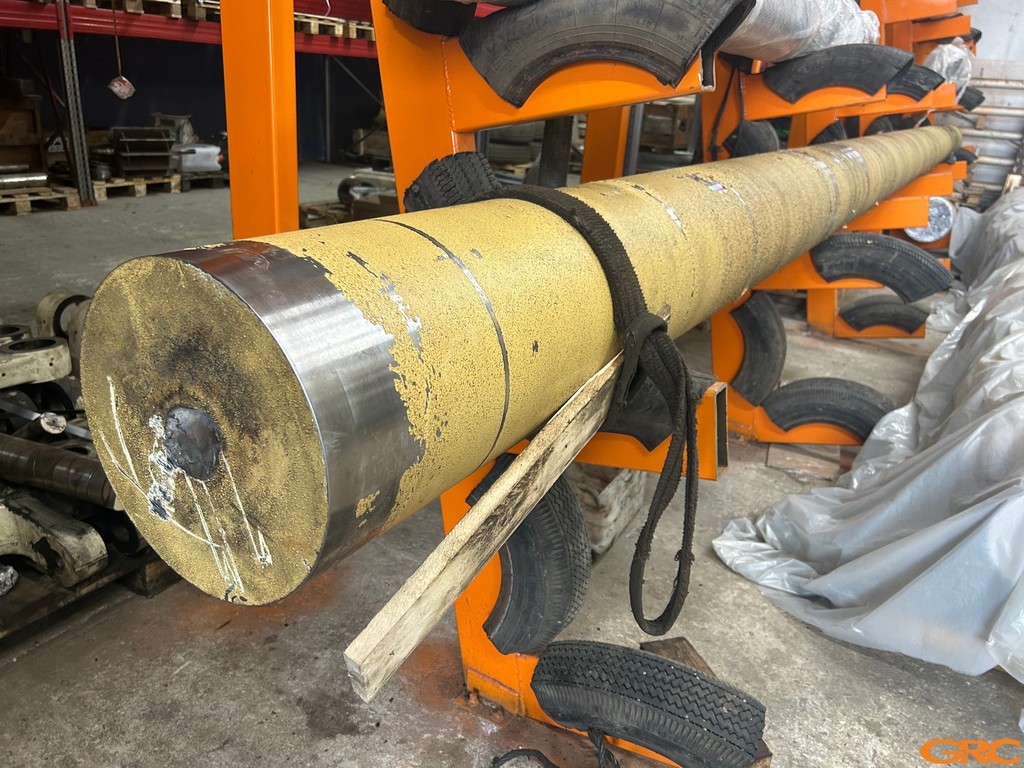

— Аккуратный и точный монтаж вала длиной 8200 мм на специализированный станок.

— Центровка и выверка положения для обеспечения соосности.

3. Механическая обработка основной части вала:

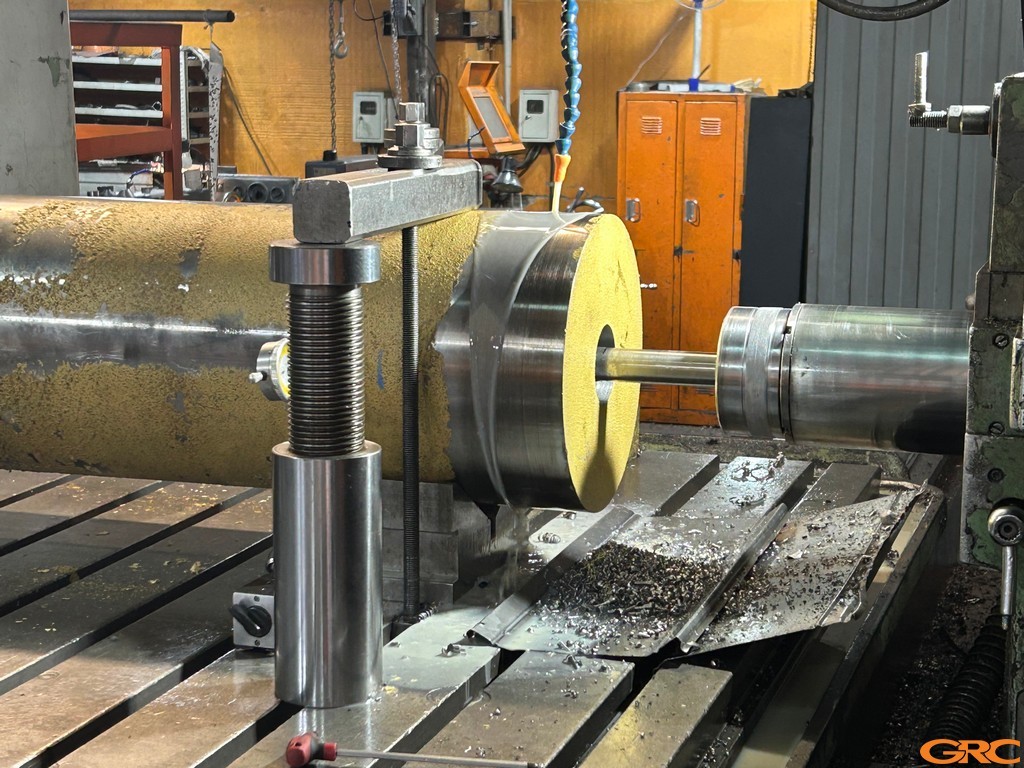

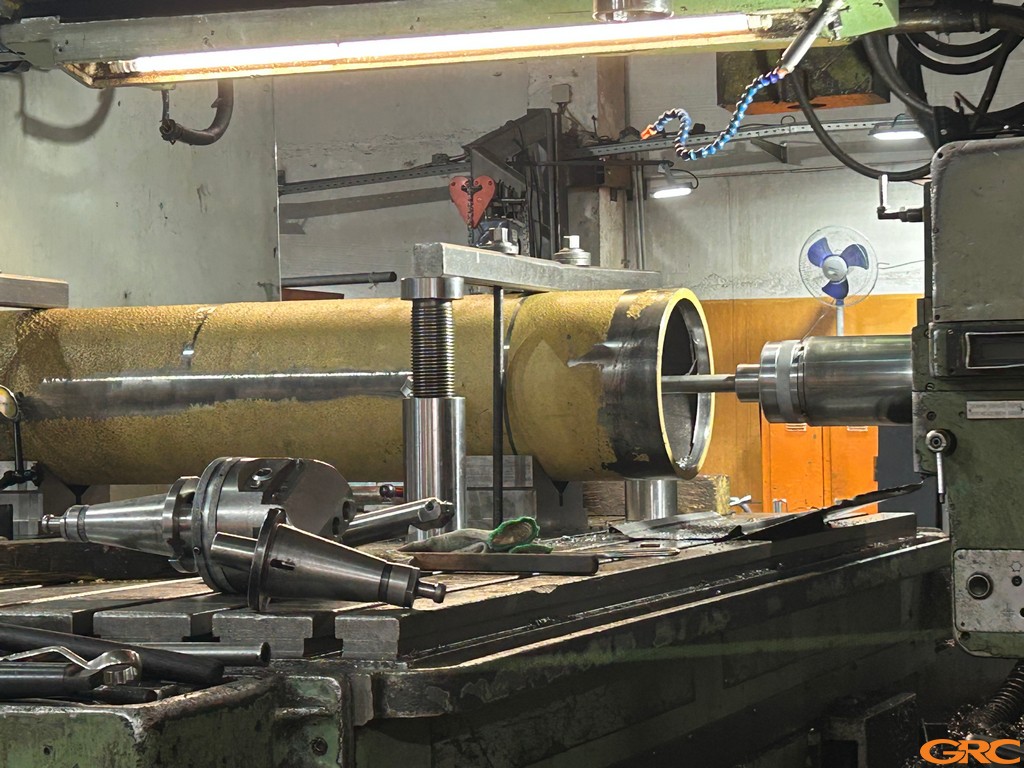

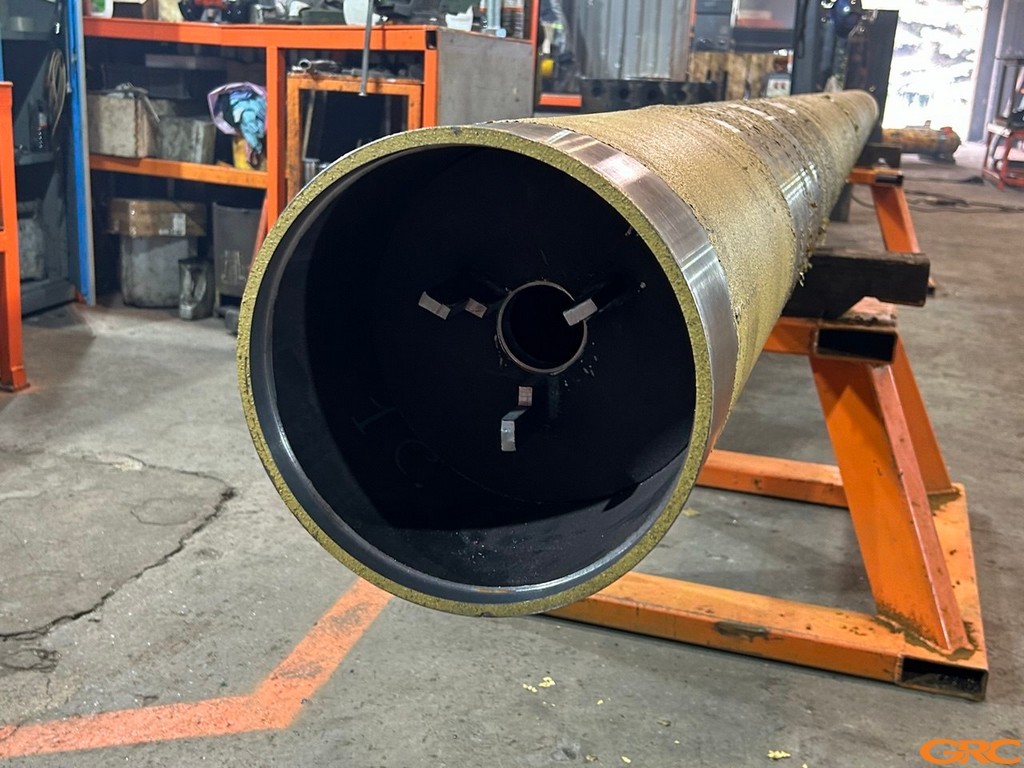

— Расточка посадочного места на теле вала под новый соединительный элемент (фланец).

— Выполнение операции с высочайшей точностью для обеспечения надежной посадки.

4. Изготовление новых компонентов:

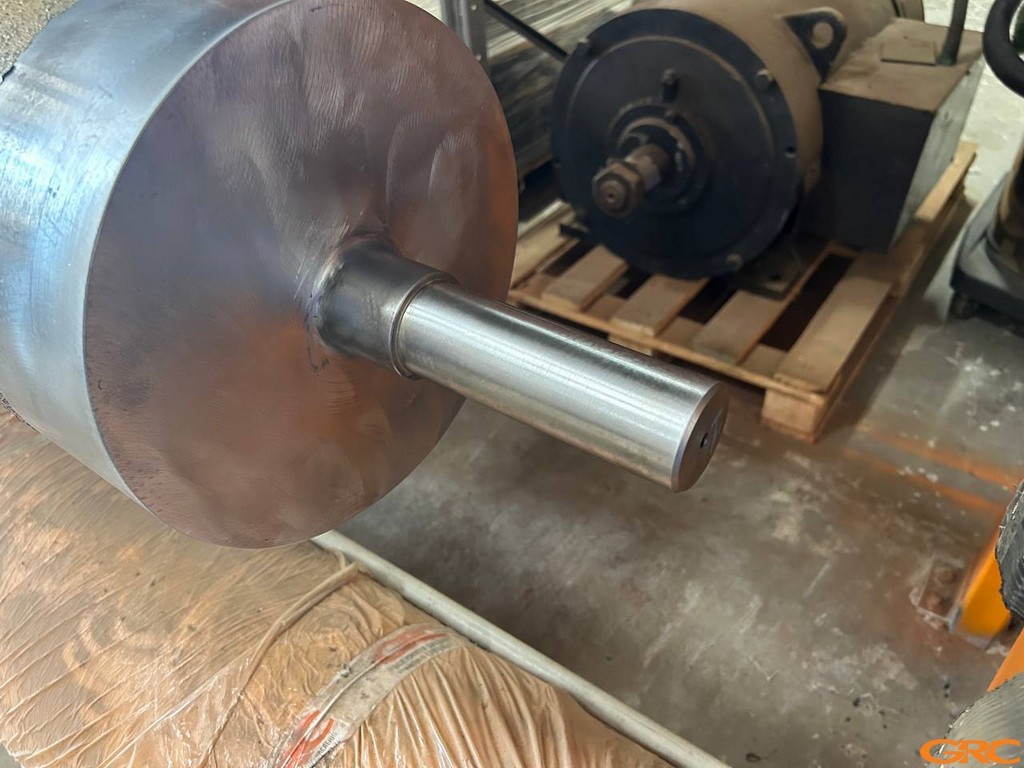

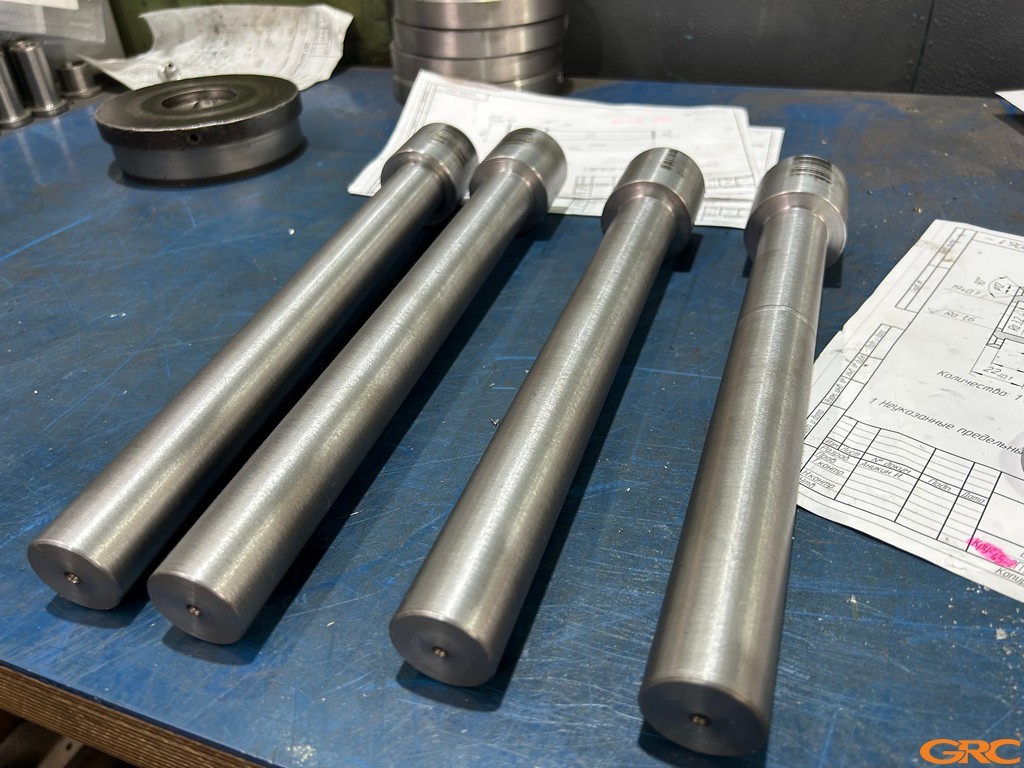

— Производство нового соединительного фланца и самой цапфы из высокопрочных материалов, соответствующих проектным требованиям.

— Термическая обработка цапфы с целью повышения прочностных характеристик.

5. Монтаж и интеграция:

— Прецизионный монтаж изготовленных фланца и цапфы в тело вала с применением технологии сварки.

6. Финальная механическая обработка:

— Чистовая токарная обработка восстановленной цапфы до проектных размеров, с соблюдением всех допусков и требований к шероховатости поверхности.

7. Контроль качества и финишная обработка:

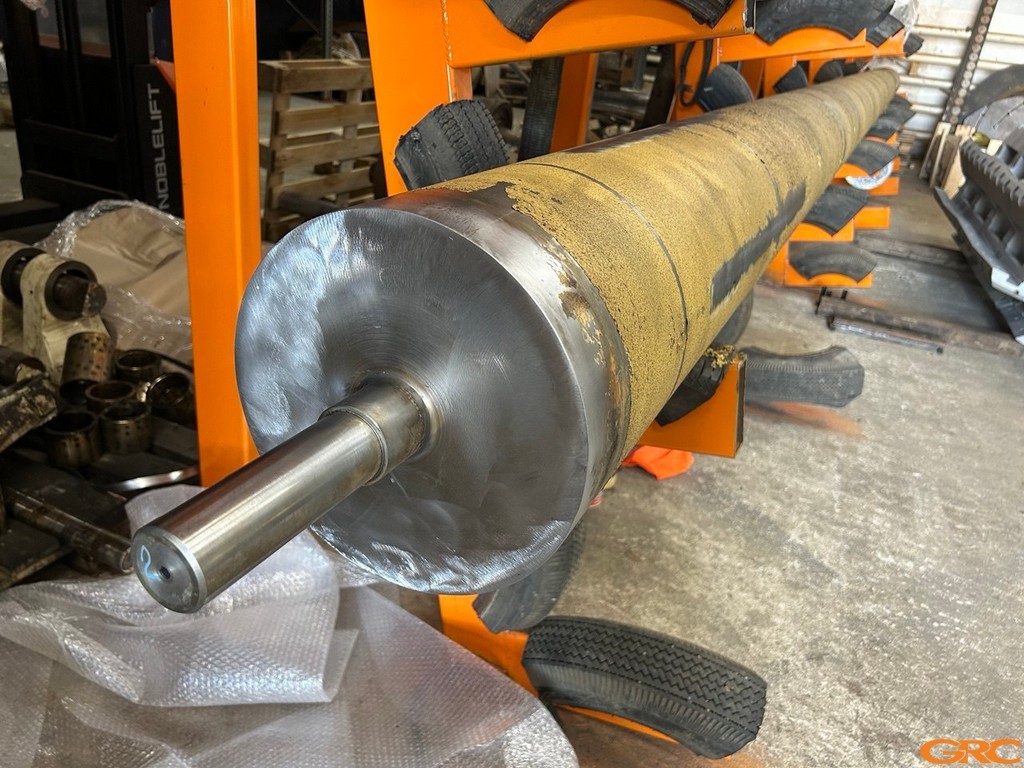

— Проверка геометрии, соосности и качества поверхности восстановленной цапфы.

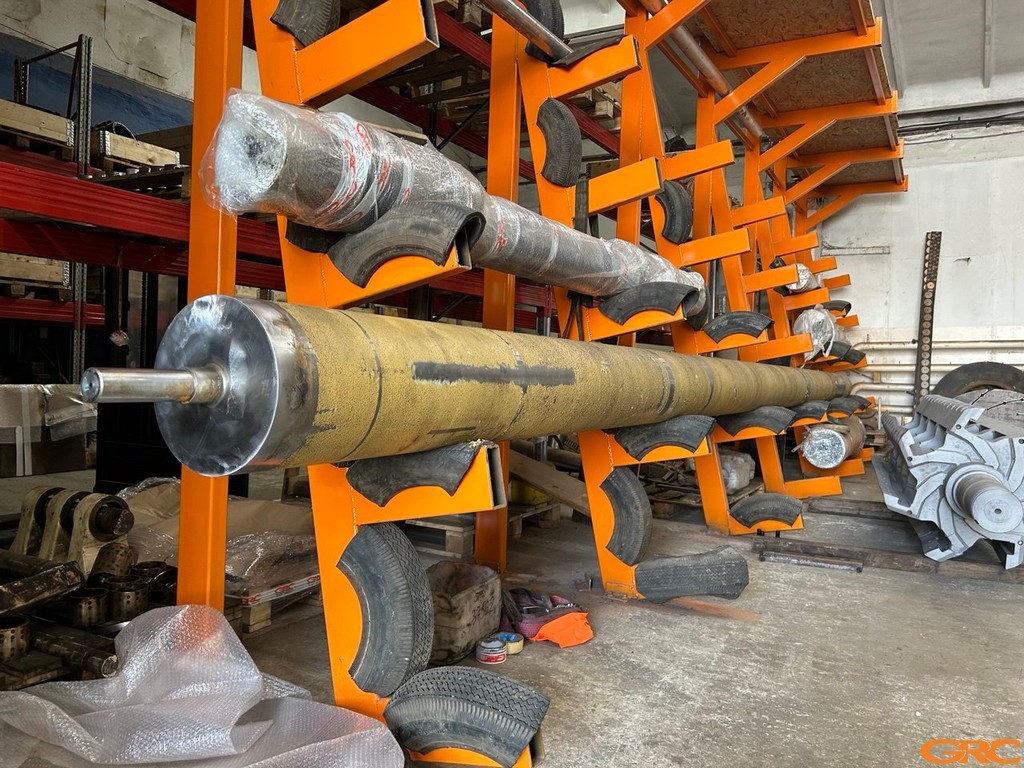

— Финишная зачистка поверхностей и подготовка вала к отгрузке.
