Восстановление ротора тонкоплёночного испарителя

Перед нами стояла задача обработать крупногабаритную деталь длиной 7,5 метра. Необходимо было вывести параллельность торцевых фланцев с высокими требованиями по допускам. Решение — мобильная металлообработка с поддержкой промышленного трекера.

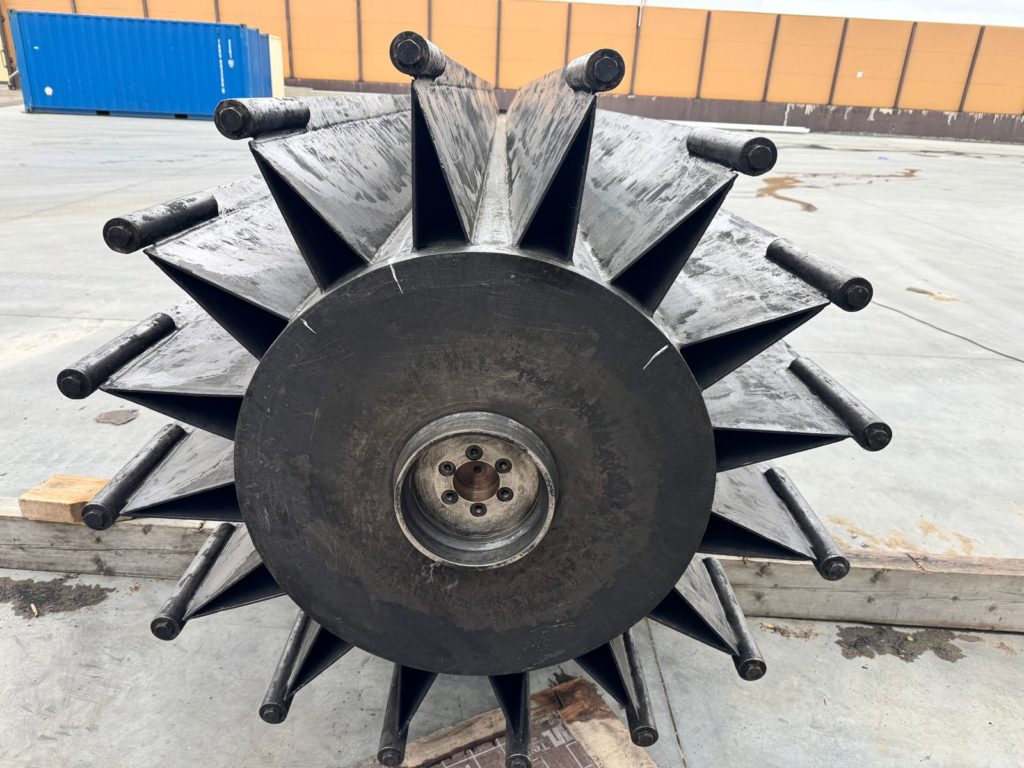

Тонкоплёночный испаритель используется на производстве автомобильных масел и технических жидкостей для деликатного выпаривания и концентрирования веществ. Ротор является центральным элементом этого аппарата, обеспечивающим равномерное распределение продукта по нагретой поверхности. В процессе эксплуатации под воздействием температурных нагрузок и центробежных сил происходило постепенное коробление фланцев и износ посадочных мест, что приводило к нарушению соосности и вибрациям.

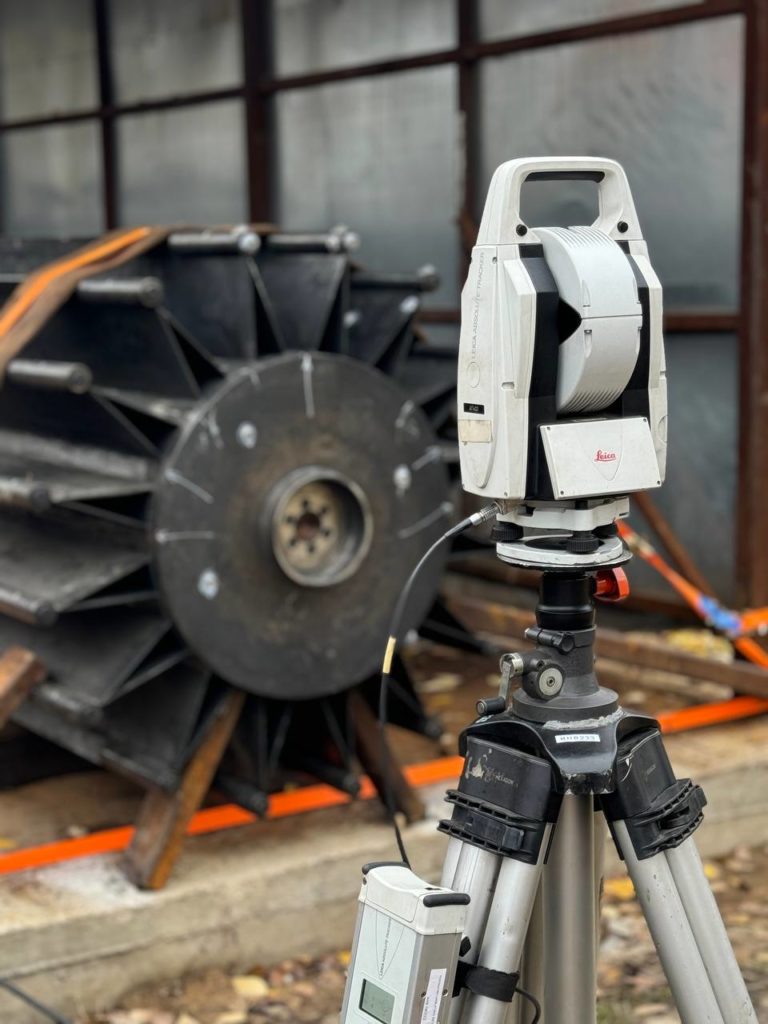

Для обработки ротора задействовали стационарную открытую площадку нашего производственного комплекса, предназначенную для работы с крупногабаритными объектами. Мобильный фрезерный станок устанавливали и выставляли с помощью лазерного трекера Leica AT403, что обеспечило точную базировку инструмента.

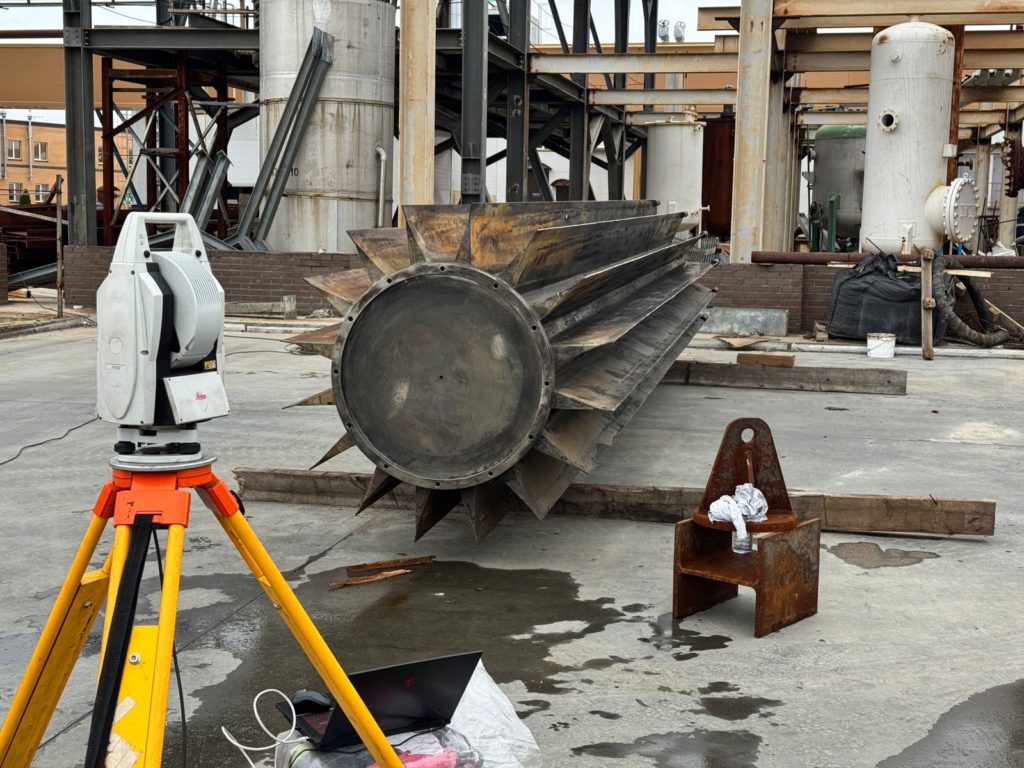

Перед началом ремонта служба промышленной геодезии выполнила детальный замер геометрии ротора. Анализ показал значительные отклонения:

• Непараллельность верхнего фланца относительно базовой плоскости — до 4,8 мм;
• Отклонение цилиндричности вала — до 4 мм;
• Плоскостность верхнего фланца — до 1,5 мм.

На основе этих данных был разработан комплекс восстановительных операций:

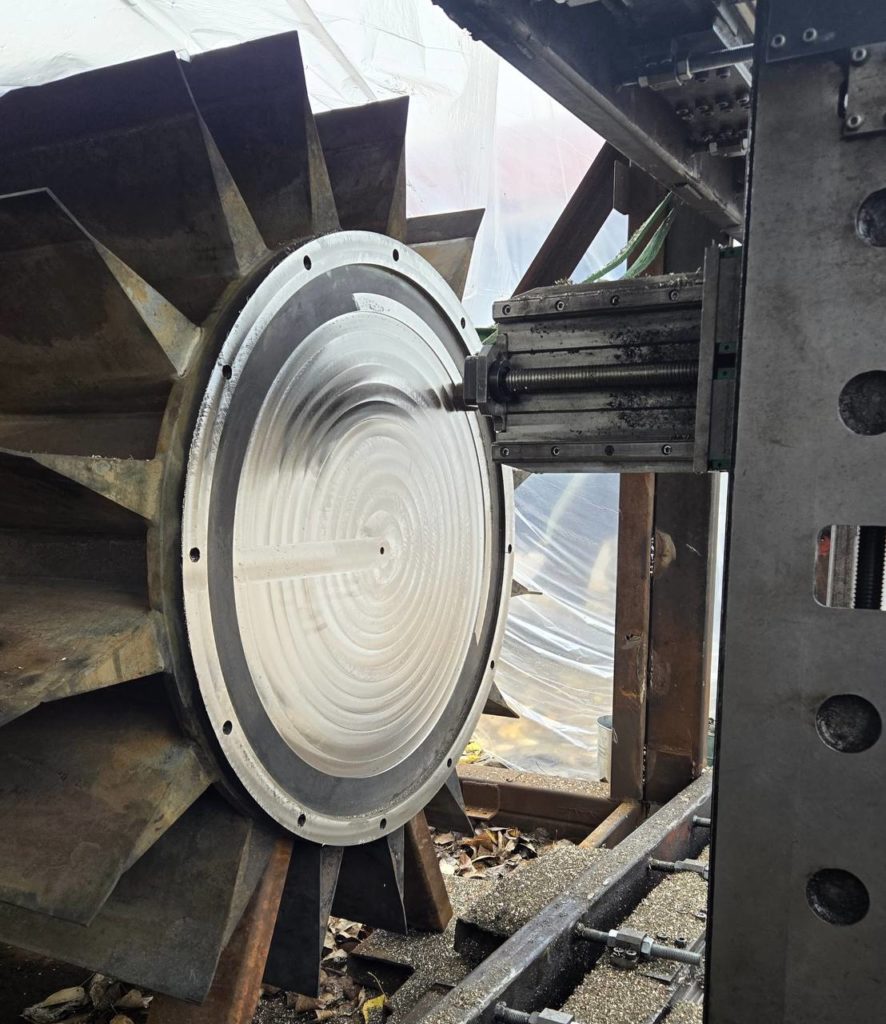

1. Фрезеровка верхнего фланца Ø900 мм с обеспечением параллельности в пределах 0,1 мм;
2. Восстановление посадочного пояска Ø820+0,3 мм;

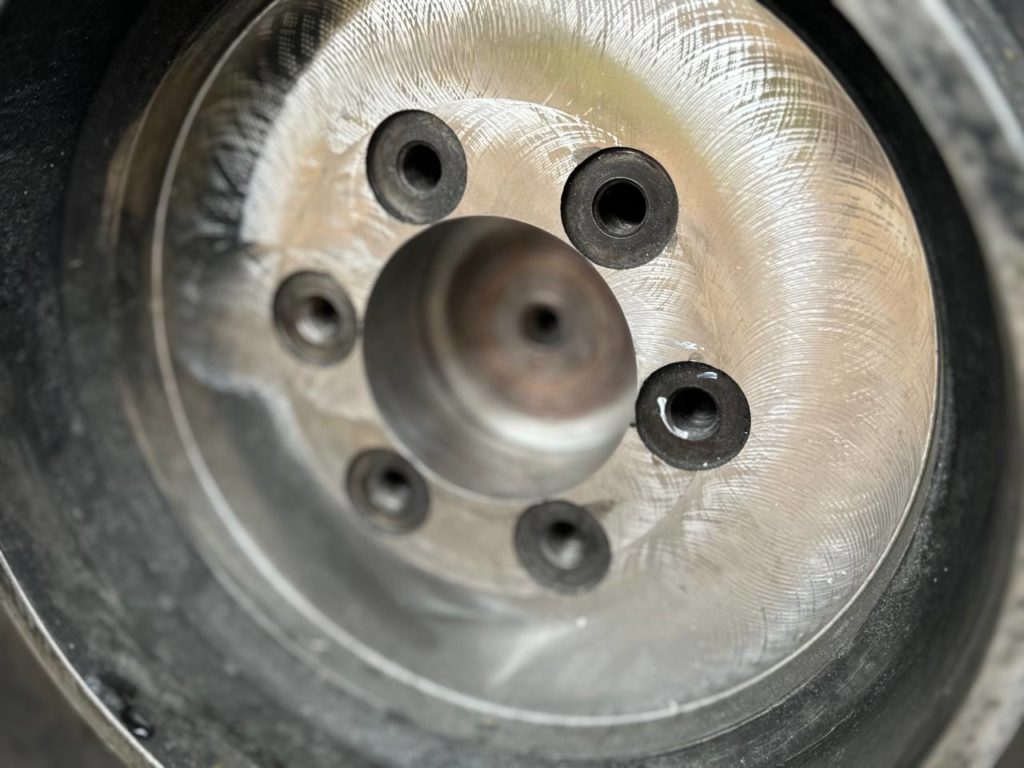

3. Обработка нижнего фланца Ø220 мм с обеспечением перпендикулярности оси;
4. Расточка отверстия до ремонтного размера Ø80+0,05 мм.

Все работы выполнены с постоянным контролем с помощью координатно-измерительной системы. Такой подход позволил вернуть оборудование в технологический процесс производства смазочных материалов в минимальные сроки.

Наша компания обладает большим станочным парком и предоставляет услуги мобильной обработки, включая расточные, токарные, шлифовальные операции. С другими примерами восстановления узлов можно ознакомиться по ссылке.
