Восстановление шейки валка четырёхвалкового гибочного станка

К нам на производство поступил заказ на восстановление шейки валка четырёхвалкового гибочного станка.

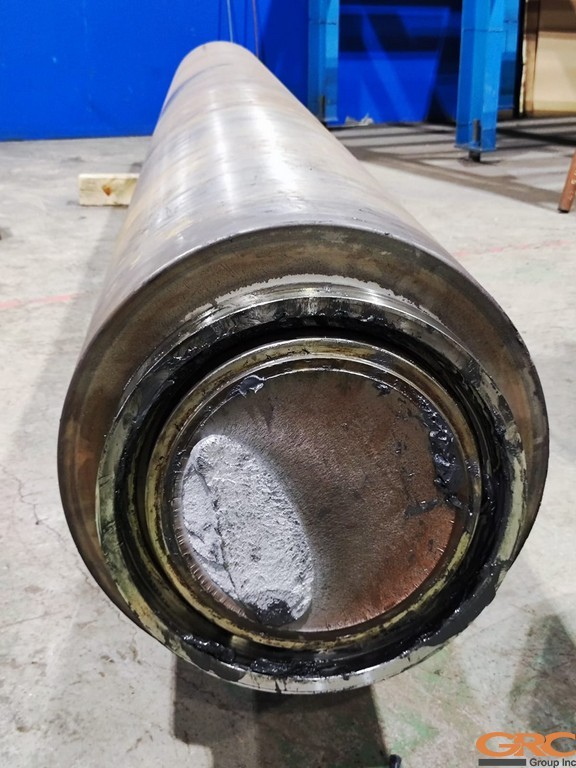

Задача: восстановить сломанную шейку валка.

Подготовка и первые этапы:

Перед началом работ необходимо тщательно подготовить оборудование:

1. Промыть валок для последующих замеров и снять уплотнения.

2. Выполнить проточку посадочного отверстия в валу для удаления старого хвоста с использованием токарного станка ДИП500.

Далее выполняются следующие операции:

— Отнятие шлицевой части и высверливание места под подшипник для его снятия — также с использованием токарного станка ДИП500.

— Очистка посадки шлицевой части с токарной обработкой на ДИП500.

Изготовление новой цапфы.

После уточнения размеров:

— Изготавливается заготовка под новую шейку с использованием токарного станка ДИП500.

— Хвостовик проходит опрессовку на азоте.

— Затем производится обварка хвостовика и чистовая токарная обработка хвоста на валу.

На заключительном этапе:

— Приваривается шлицевая часть.

— Устанавливается подшипник, после чего производится окончательная сборка.

Технические характеристики валка

— Длина валка — 5300 мм

— Рабочая длина — 4100 мм

— Диаметр — 420 мм

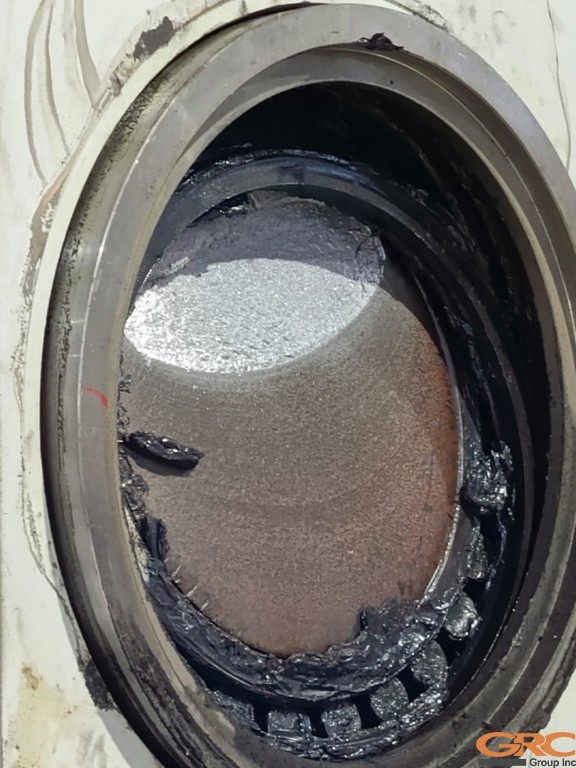

— Диаметр места излома — 220 мм

Дополнительные размеры (приблизительные):

— Длина вала вместе с шейками — 4560 мм

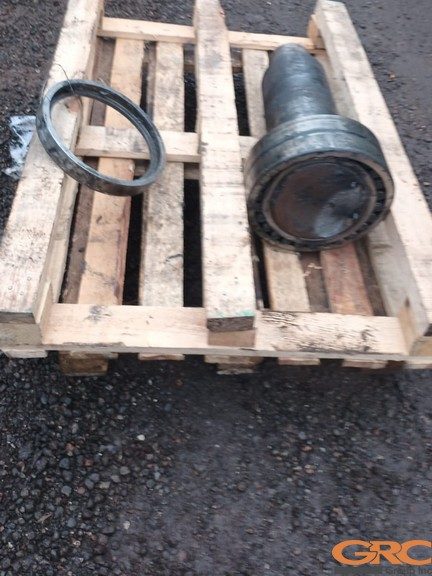

— Длина отвалившегося хвостовика — 720 мм

— Диаметр вала в узкой части — 260 мм

— Диаметр вала в широкой части — 416 мм

— Диаметр хвостовика в узкой части — 140 мм

— Диаметр хвостовика в широкой части — 198 мм

Сроки ремонтных работ составляют 45 рабочих дней.

Также рекомендуем ознакомиться с другими нашими работами по ремонту валов.
